1 NOJA Power Distributor Conference 2015
Detección de Fallas Equipo RC Revisión y Análisis de Registro de Eventos - Requerimientos de Programación y Mantenimiento NOJA Power Distributor Conference 2015

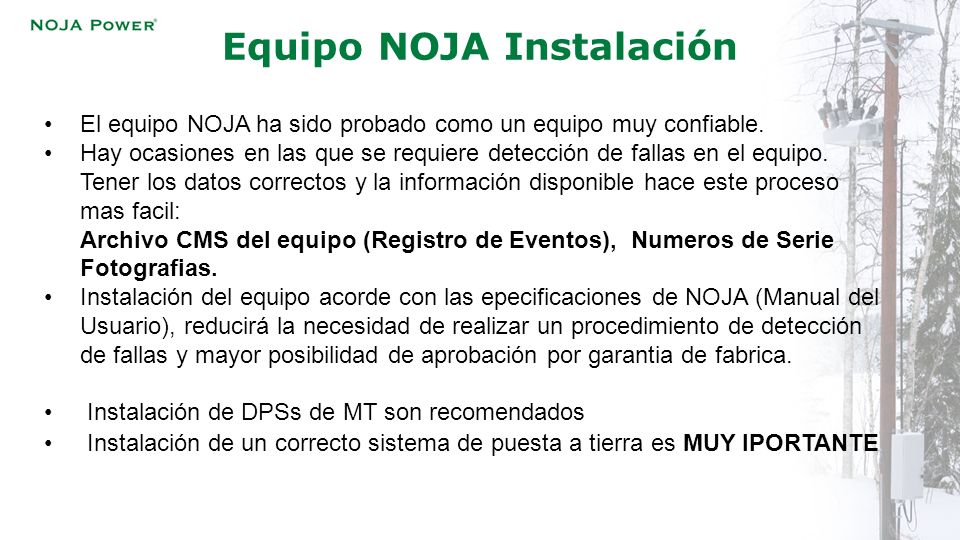

2 Equipo NOJA Instalación
El equipo NOJA ha sido probado como un equipo muy confiable. Hay ocasiones en las que se requiere detección de fallas en el equipo. Tener los datos correctos y la información disponible hace este proceso mas facil: Archivo CMS del equipo (Registro de Eventos), Numeros de Serie Fotografias. Instalación del equipo acorde con las epecificaciones de NOJA (Manual del Usuario), reducirá la necesidad de realizar un procedimiento de detección de fallas y mayor posibilidad de aprobación por garantia de fabrica. Instalación de DPSs de MT son recomendados Instalación de un correcto sistema de puesta a tierra es MUY IPORTANTE

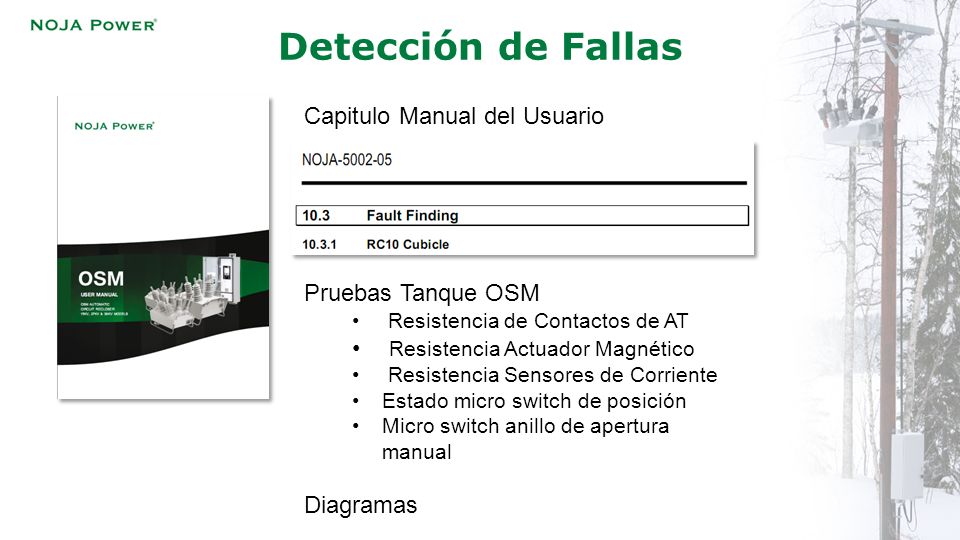

3 Detección de Fallas Capitulo Manual del Usuario Pruebas Tanque OSM
Resistencia de Contactos de AT Resistencia Actuador Magnético Resistencia Sensores de Corriente Estado micro switch de posición Micro switch anillo de apertura manual Diagramas

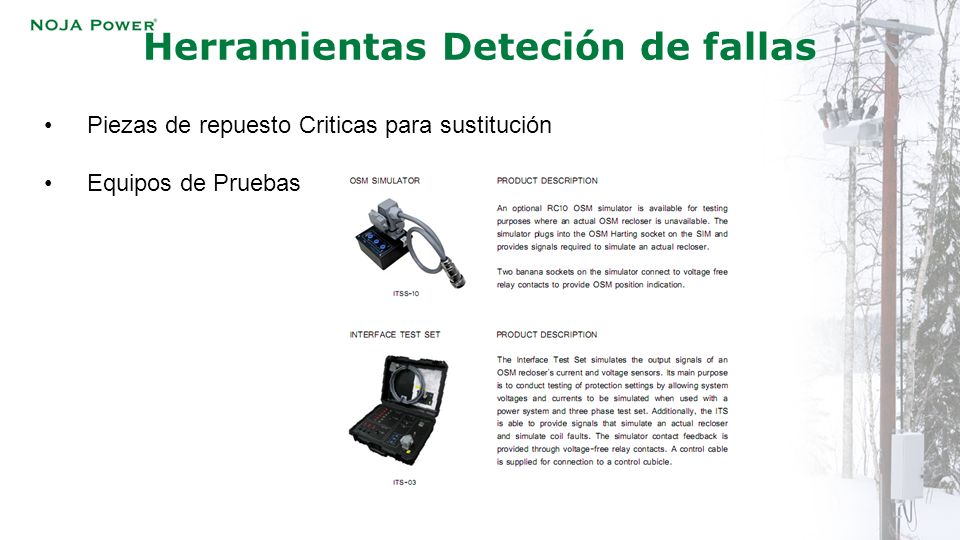

4 Herramientas Deteción de fallas
Piezas de repuesto Criticas para sustitución Equipos de Pruebas

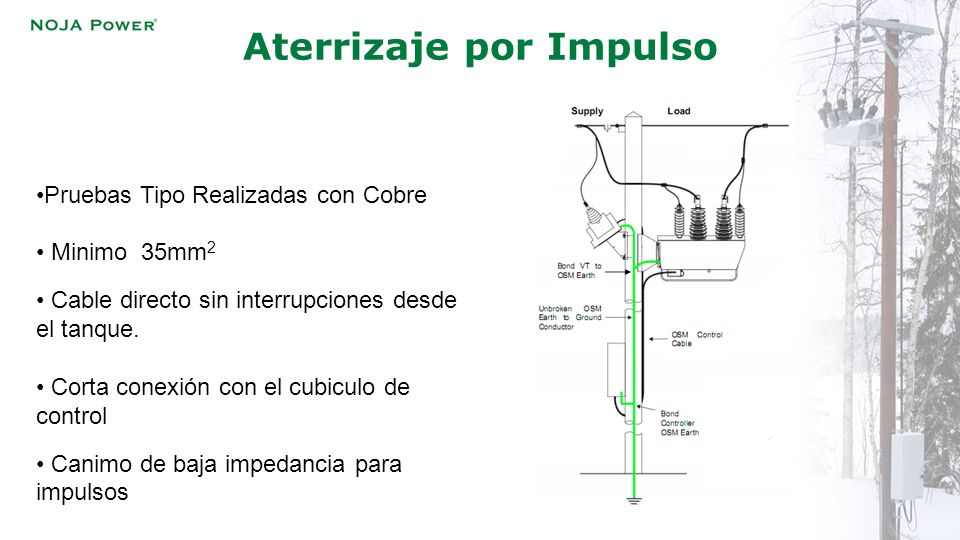

5 Aterrizaje por Impulso
Pruebas Tipo Realizadas con Cobre Minimo 35mm2 Cable directo sin interrupciones desde el tanque. Corta conexión con el cubiculo de control Canimo de baja impedancia para impulsos

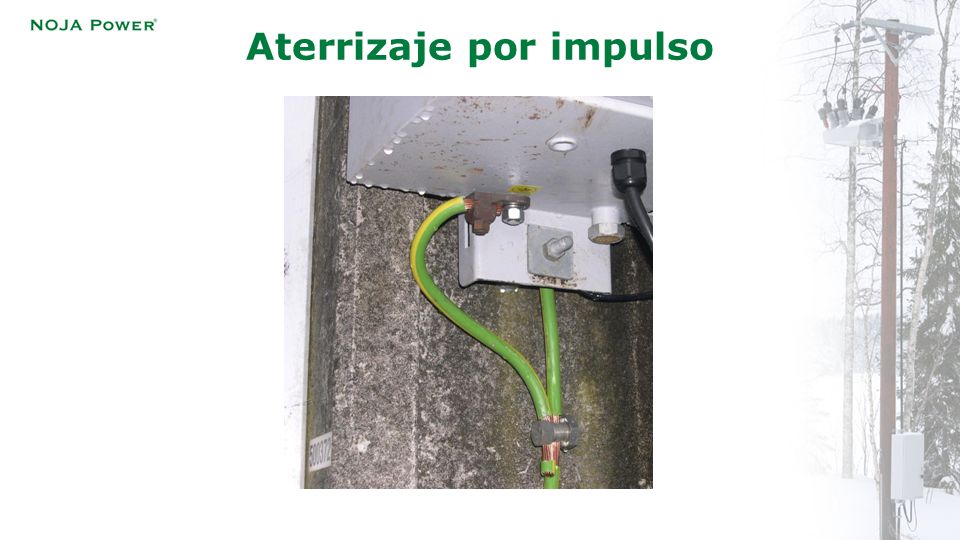

6 Aterrizaje por impulso

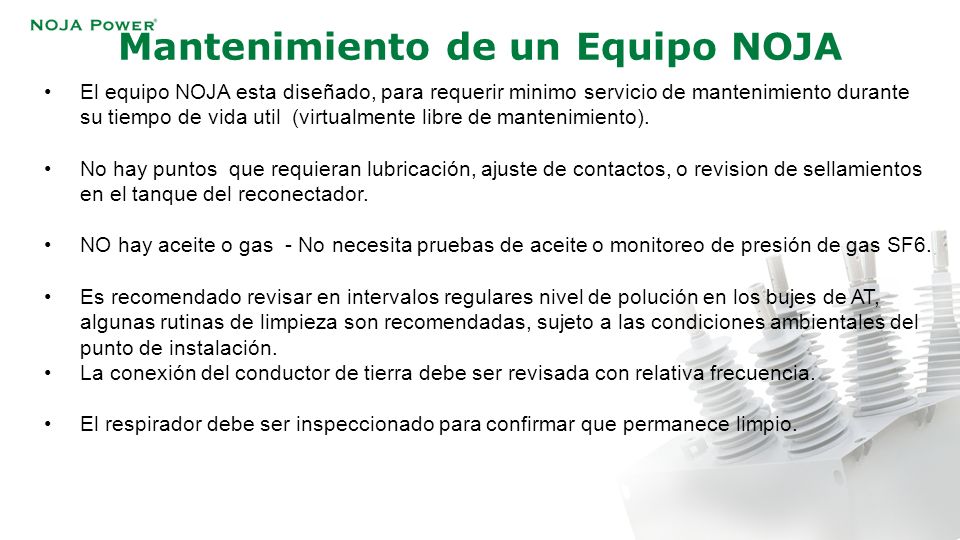

7 Mantenimiento de un Equipo NOJA
El equipo NOJA esta diseñado, para requerir minimo servicio de mantenimiento durante su tiempo de vida util (virtualmente libre de mantenimiento). No hay puntos que requieran lubricación, ajuste de contactos, o revision de sellamientos en el tanque del reconectador. NO hay aceite o gas - No necesita pruebas de aceite o monitoreo de presión de gas SF6. Es recomendado revisar en intervalos regulares nivel de polución en los bujes de AT, algunas rutinas de limpieza son recomendadas, sujeto a las condiciones ambientales del punto de instalación. La conexión del conductor de tierra debe ser revisada con relativa frecuencia. El respirador debe ser inspeccionado para confirmar que permanece limpio.

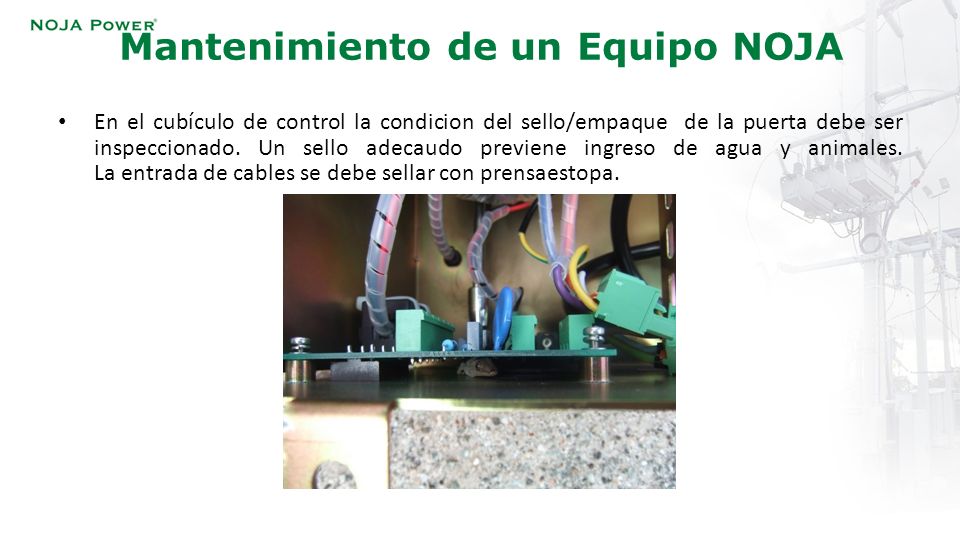

8 Mantenimiento de un Equipo NOJA
En el cubículo de control la condicion del sello/empaque de la puerta debe ser inspeccionado. Un sello adecaudo previene ingreso de agua y animales La entrada de cables se debe sellar con prensaestopa.

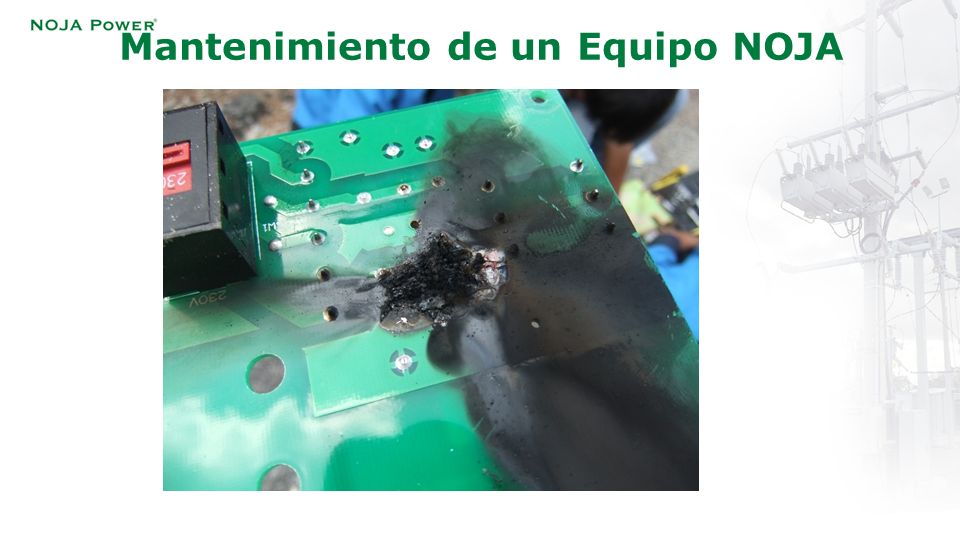

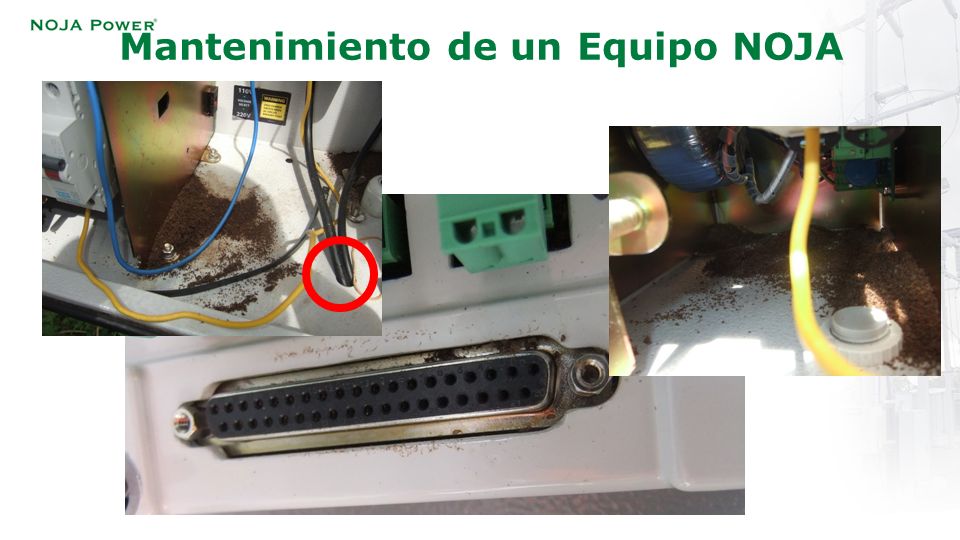

9 Mantenimiento de un Equipo NOJA

10 Mantenimiento de un Equipo NOJA

11 Mantenimiento de un Equipo NOJA
Los termianles de la bateria deben mantenerse en buena condicion, deben mantenerse libre de oxido, deben mantenerse ajustadas y lubricadas adecuadamente. - Se recomienda reemplazar baterias en intervalos cada 2 años - Problemas de goteo en baterias pueden dañar otros modulos (modulo SIM) - Pueden causar apagar el equipo de manera indeseada ante una pérdida de suministro de alimentación AC. La conexion del conductor de tierra, y el cable de alimentacion auxiliar deben ser revisadas con frecuencia. Revise que el respiradero este libre de basura y que permita circulacion de aire.

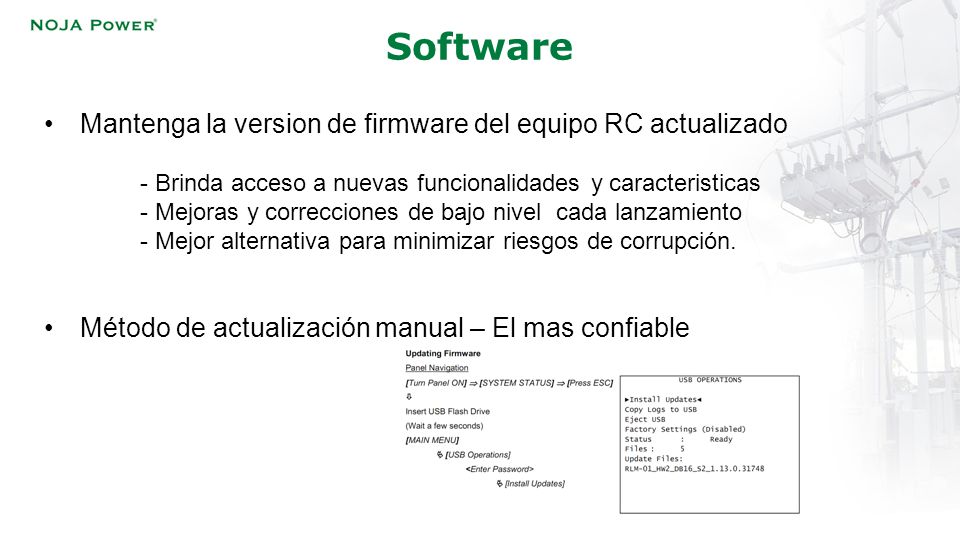

12 Software Mantenga la version de firmware del equipo RC actualizado
- Brinda acceso a nuevas funcionalidades y caracteristicas - Mejoras y correcciones de bajo nivel cada lanzamiento - Mejor alternativa para minimizar riesgos de corrupción. Método de actualización manual – El mas confiable

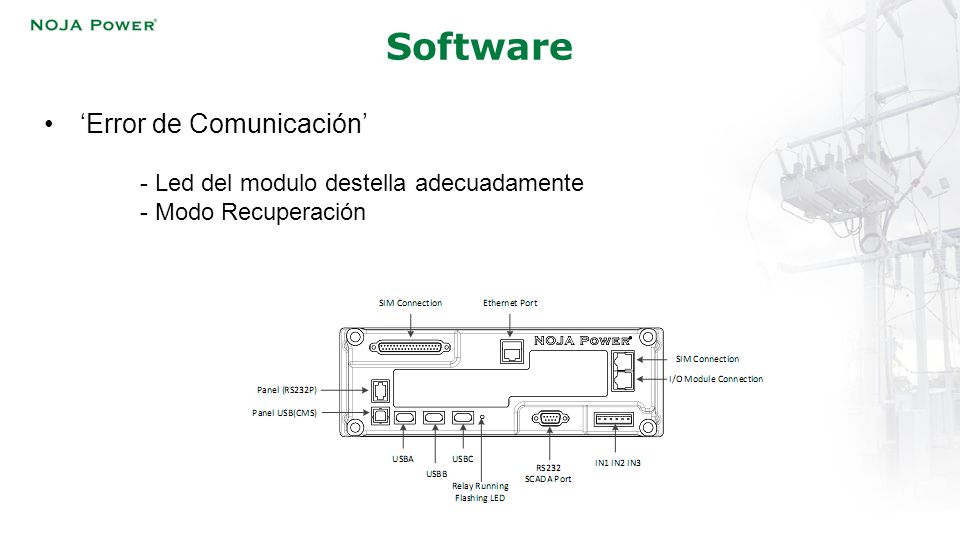

13 Software ‘Error de Comunicación’
- Led del modulo destella adecuadamente - Modo Recuperación

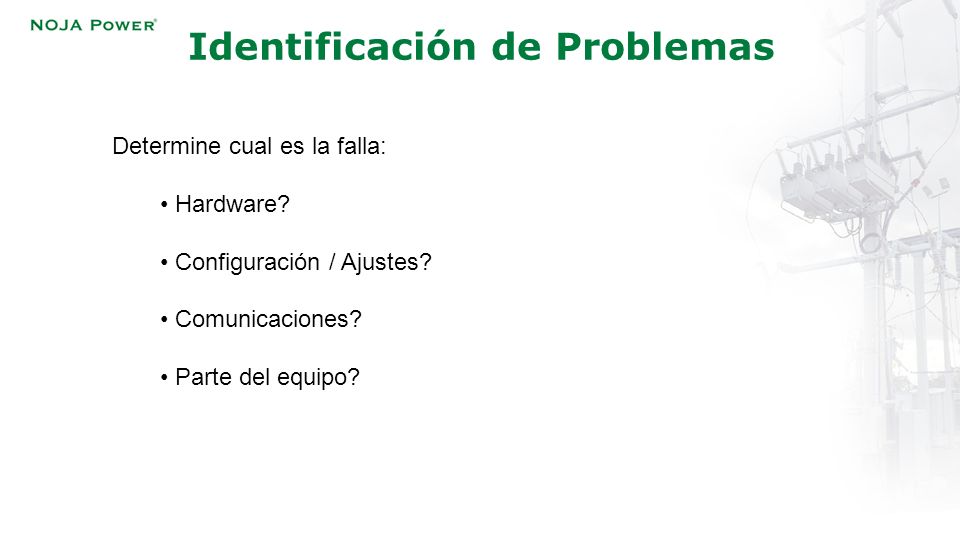

14 Identificación de Problemas
Determine cual es la falla: Hardware? Configuración / Ajustes? Comunicaciones? Parte del equipo?

15 Fallas de Hardware Revise la instalación asegurando un buen aterrizaje e instalación. Revise los registros de eventos, alarmas o malfunciones Revise que todos los cables al interior del cubiculo estan conectados adecuadamente Aisle la falla - Tanque OSM o cubiculo? - Use una maleta ITS3 para revisar la operación del cubiculo de control, sin tener que operar el tanque. - Asegurese de llevar piezas de repuesto si va a una visita de campo Los repuestos de modulo SIM y PSM PCB son los mas requeridos hasta el momento en cubiculos RC10 15

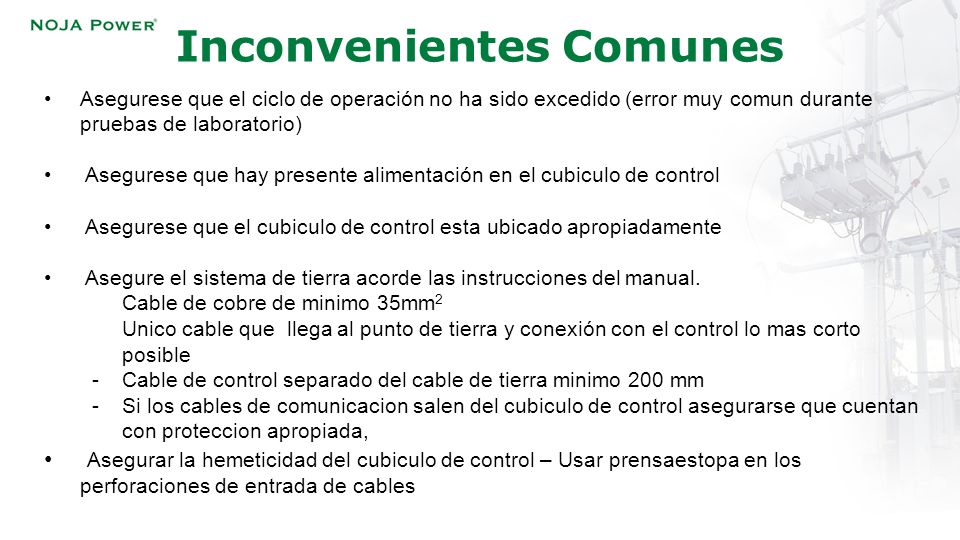

16 Inconvenientes Comunes
Asegurese que el ciclo de operación no ha sido excedido (error muy comun durante pruebas de laboratorio) Asegurese que hay presente alimentación en el cubiculo de control Asegurese que el cubiculo de control esta ubicado apropiadamente Asegure el sistema de tierra acorde las instrucciones del manual. Cable de cobre de minimo 35mm2 Unico cable que llega al punto de tierra y conexión con el control lo mas corto posible Cable de control separado del cable de tierra minimo 200 mm Si los cables de comunicacion salen del cubiculo de control asegurarse que cuentan con proteccion apropiada, Asegurar la hemeticidad del cubiculo de control – Usar prensaestopa en los perforaciones de entrada de cables 16

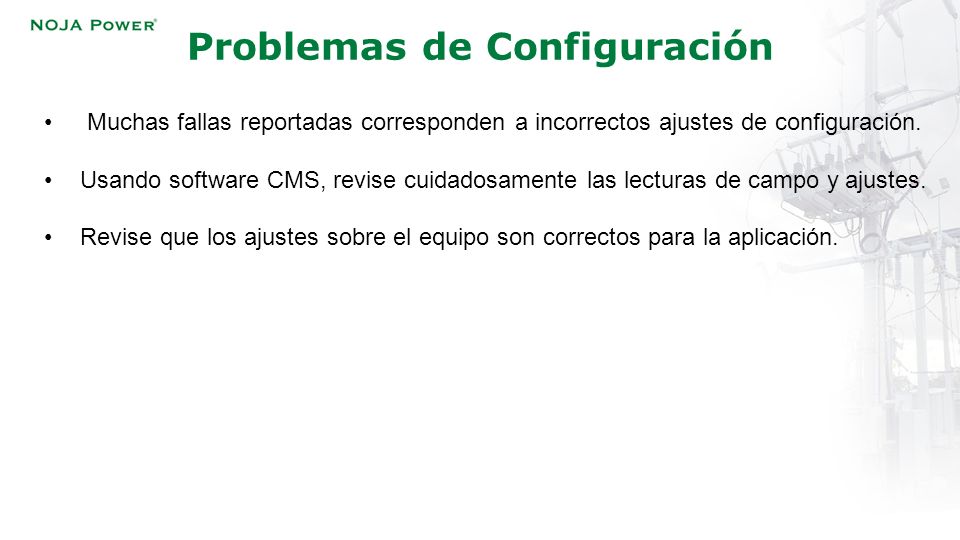

17 Problemas de Configuración
Muchas fallas reportadas corresponden a incorrectos ajustes de configuración. Usando software CMS, revise cuidadosamente las lecturas de campo y ajustes. Revise que los ajustes sobre el equipo son correctos para la aplicación. 17

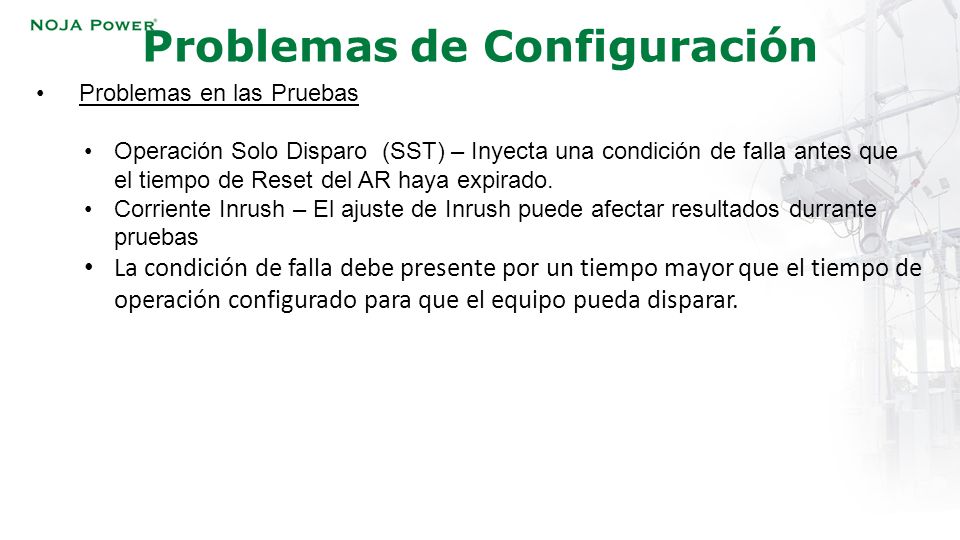

18 Problemas de Configuración
Problemas en las Pruebas Operación Solo Disparo (SST) – Inyecta una condición de falla antes que el tiempo de Reset del AR haya expirado. Corriente Inrush – El ajuste de Inrush puede afectar resultados durrante pruebas La condición de falla debe presente por un tiempo mayor que el tiempo de operación configurado para que el equipo pueda disparar. 18

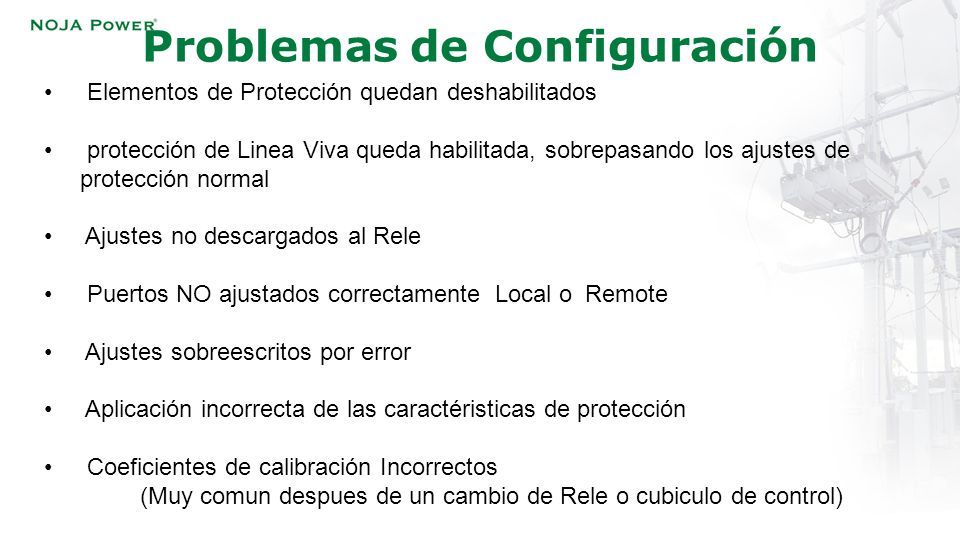

19 Problemas de Configuración
Elementos de Protección quedan deshabilitados protección de Linea Viva queda habilitada, sobrepasando los ajustes de protección normal Ajustes no descargados al Rele Puertos NO ajustados correctamente Local o Remote Ajustes sobreescritos por error Aplicación incorrecta de las caractéristicas de protección Coeficientes de calibración Incorrectos (Muy comun despues de un cambio de Rele o cubiculo de control) 19

20 Exportar Registros de Eventos
El registro de eventos es fundamental para localización de fallas 1. Conectar el equipo con CMS 2. traer todos los ajustes del equipo al PC 3. Usar una memoria USB para obtener los registro de sistema internos 4. Adjuntar en un y enviar 5. Importar el archivo CMS del equipo 6. Analizar Datos 20

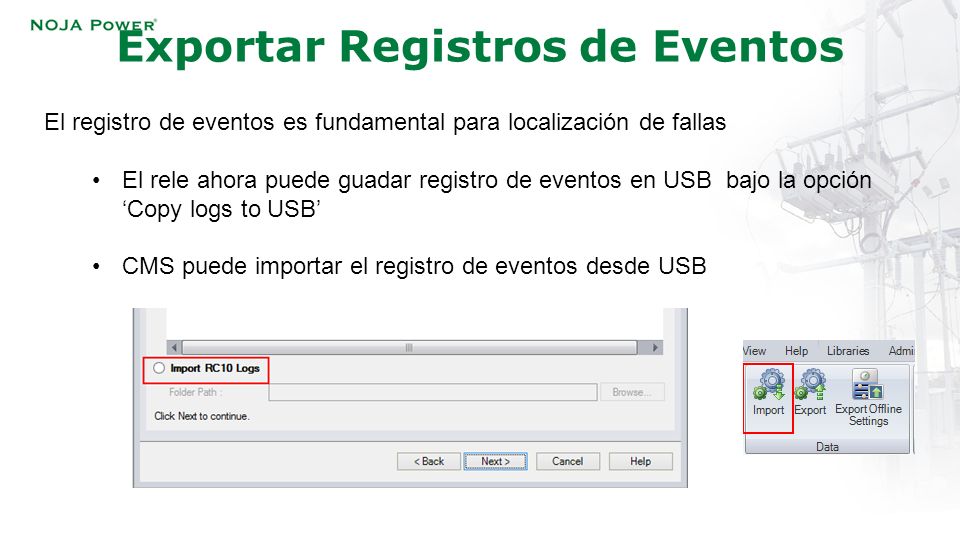

21 Exportar Registros de Eventos
El registro de eventos es fundamental para localización de fallas El rele ahora puede guadar registro de eventos en USB bajo la opción ‘Copy logs to USB’ CMS puede importar el registro de eventos desde USB 21

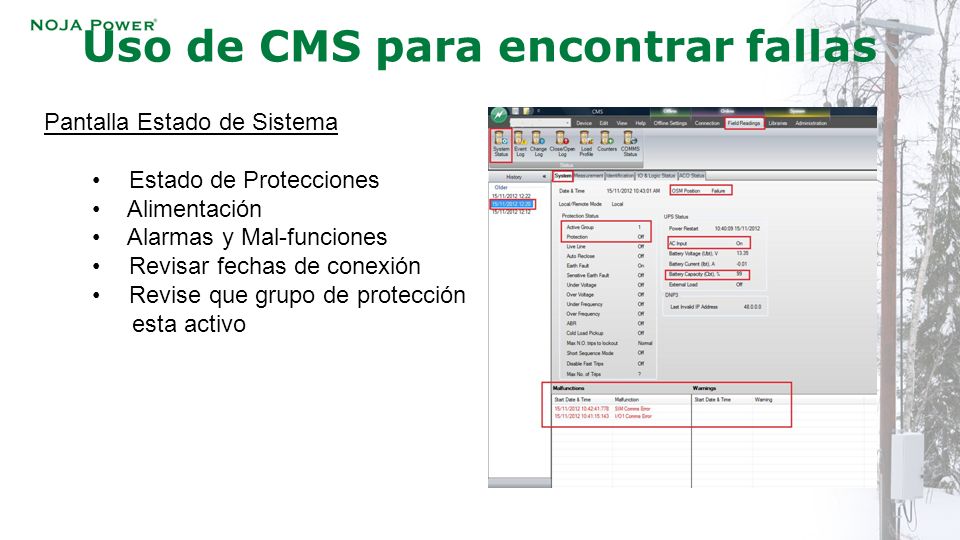

22 Uso de CMS para encontrar fallas
Pantalla Estado de Sistema Estado de Protecciones Alimentación Alarmas y Mal-funciones Revisar fechas de conexión Revise que grupo de protección esta activo 22

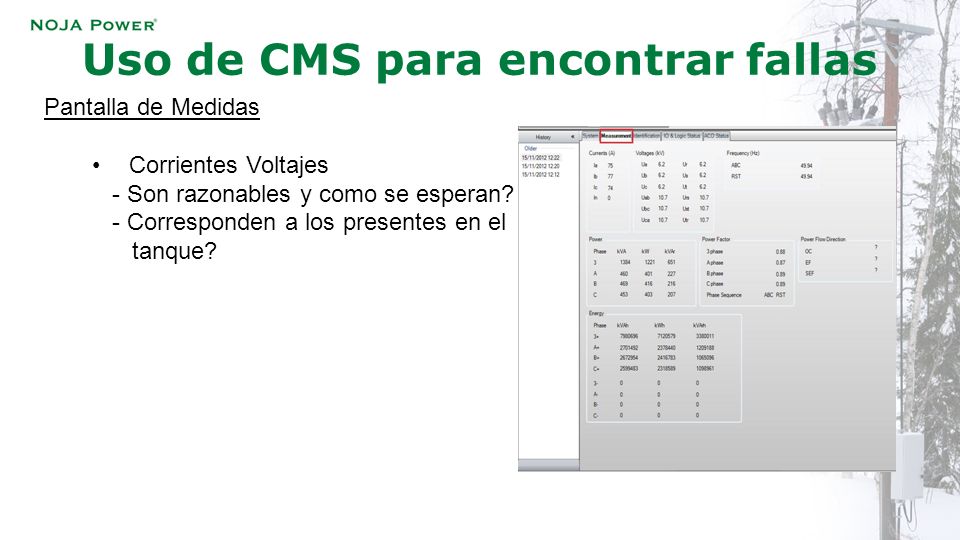

23 Uso de CMS para encontrar fallas
Pantalla de Medidas Corrientes Voltajes - Son razonables y como se esperan? - Corresponden a los presentes en el tanque? 23

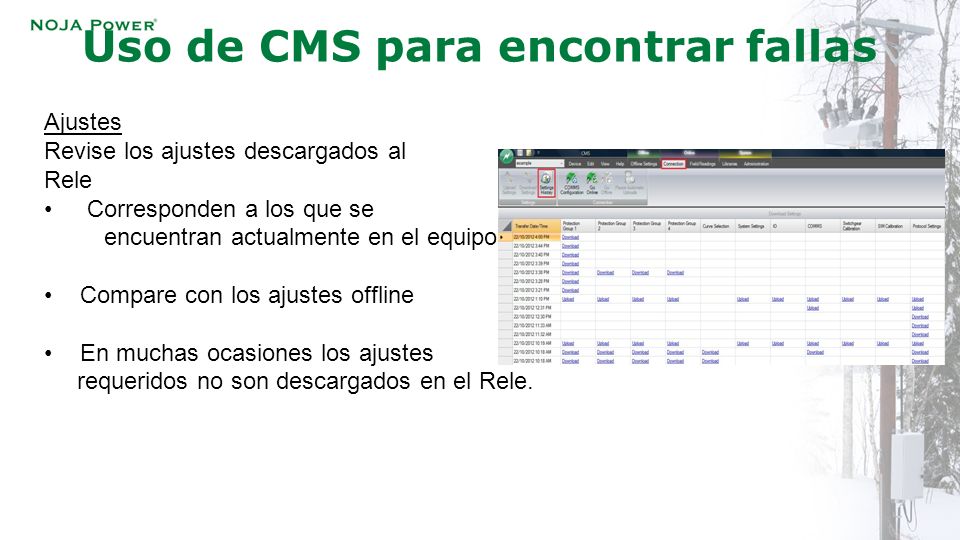

24 Uso de CMS para encontrar fallas
Ajustes Revise los ajustes descargados al Rele Corresponden a los que se encuentran actualmente en el equipo Compare con los ajustes offline En muchas ocasiones los ajustes requeridos no son descargados en el Rele. 24

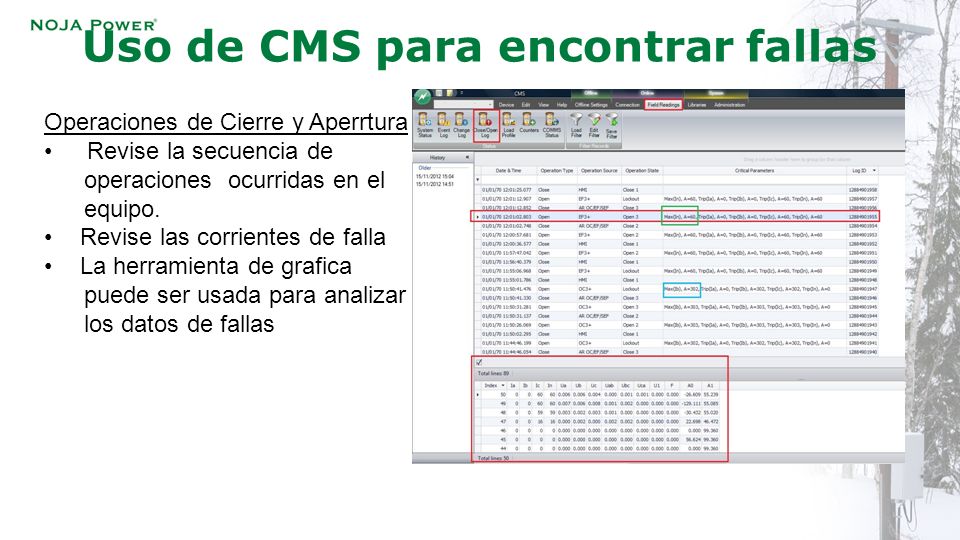

25 Uso de CMS para encontrar fallas
Operaciones de Cierre y Aperrtura Revise la secuencia de operaciones ocurridas en el equipo. Revise las corrientes de falla La herramienta de grafica puede ser usada para analizar los datos de fallas 25

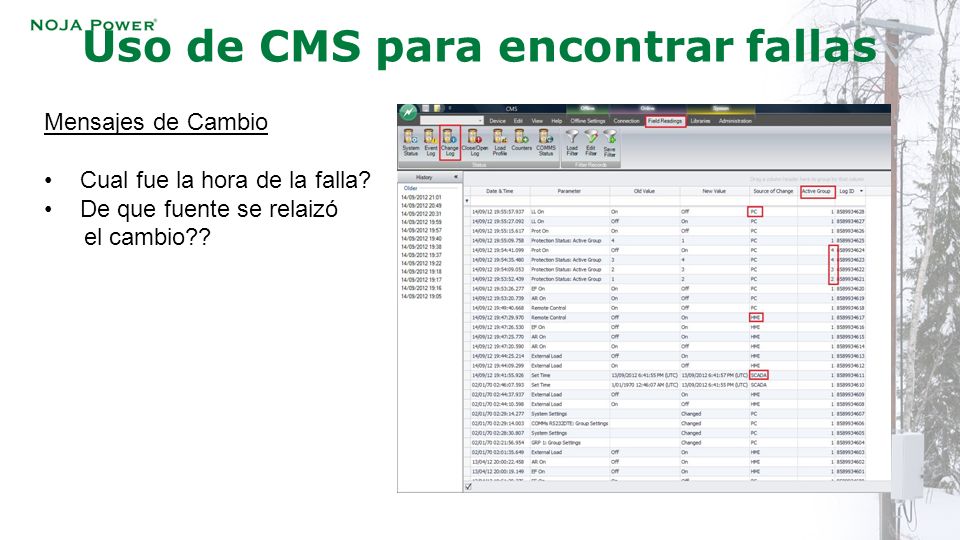

26 Uso de CMS para encontrar fallas
Mensajes de Cambio Cual fue la hora de la falla? De que fuente se relaizó el cambio?? 26

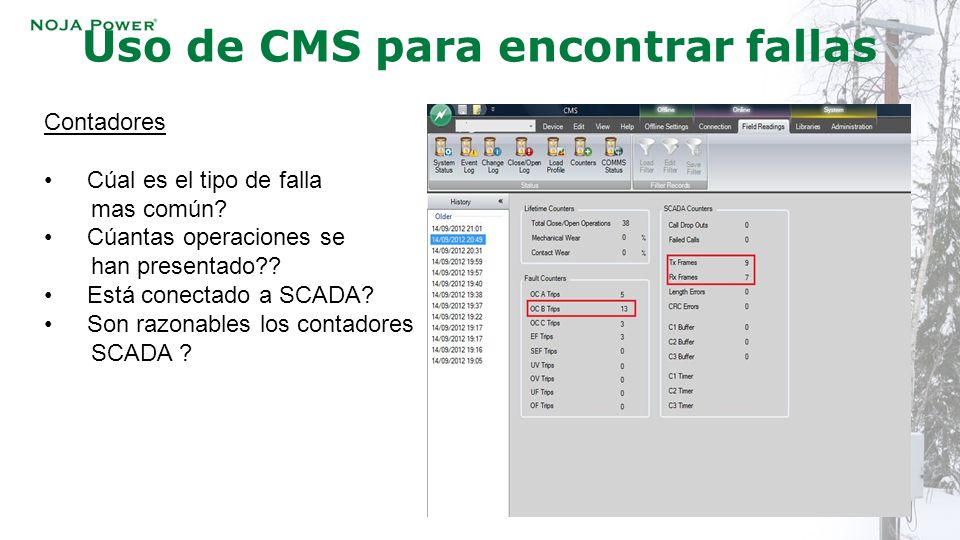

27 Uso de CMS para encontrar fallas
Contadores Cúal es el tipo de falla mas común? Cúantas operaciones se han presentado?? Está conectado a SCADA? Son razonables los contadores SCADA ? 27

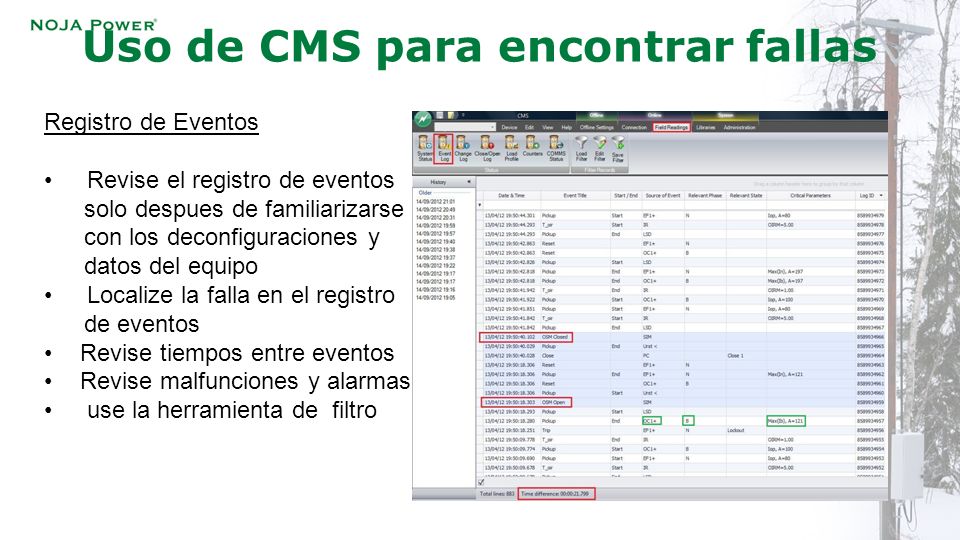

28 Uso de CMS para encontrar fallas
Registro de Eventos Revise el registro de eventos solo despues de familiarizarse con los deconfiguraciones y datos del equipo Localize la falla en el registro de eventos Revise tiempos entre eventos Revise malfunciones y alarmas use la herramienta de filtro 28

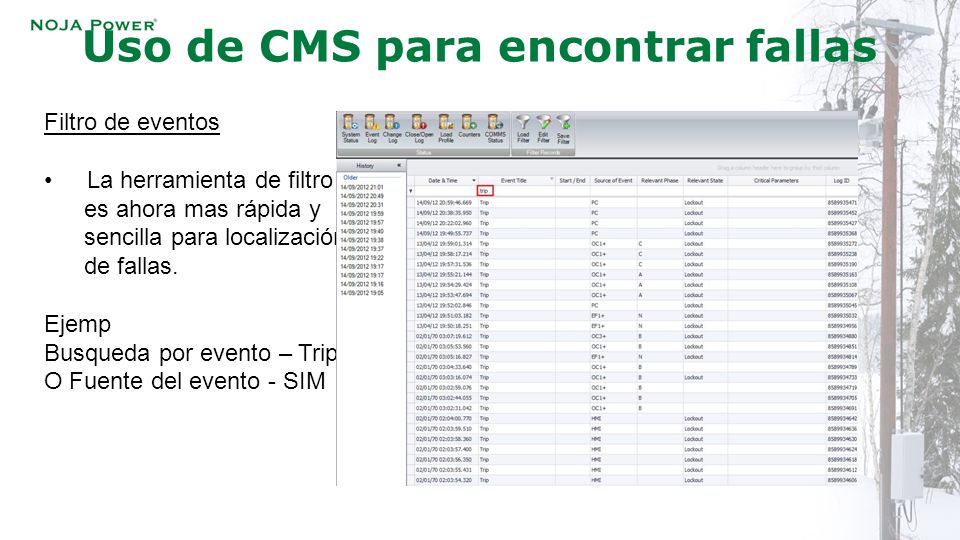

29 Uso de CMS para encontrar fallas
Filtro de eventos La herramienta de filtro es ahora mas rápida y sencilla para localización de fallas. Ejemp Busqueda por evento – Trip O Fuente del evento - SIM 29

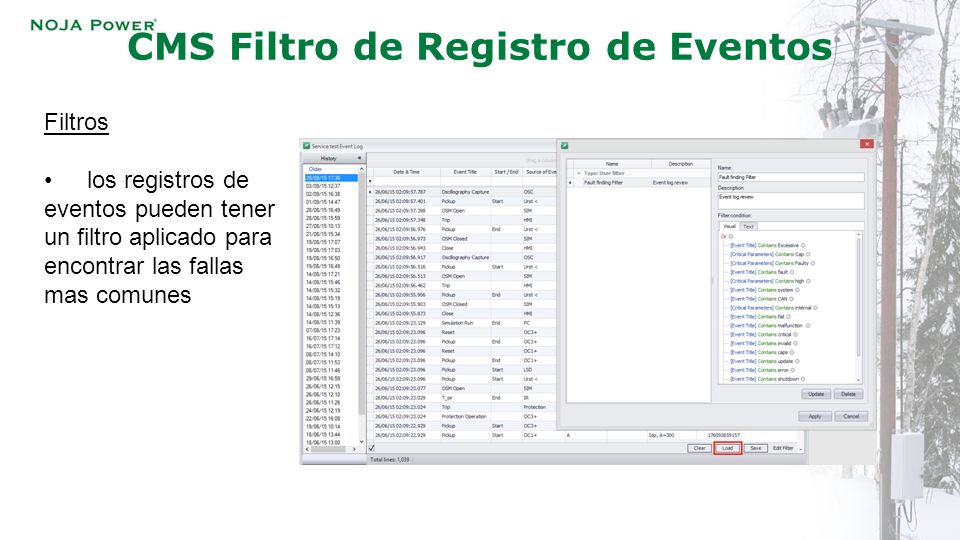

30 CMS Filtro de Registro de Eventos
Filtros los registros de eventos pueden tener un filtro aplicado para encontrar las fallas mas comunes 30

31 Mesajes de Error y Acciones para corrección
Event Description Possible Cause Recommended Action Excessive To Excessive Duty Cycle 1.  Actuator Driver not ready because the capacitors need more time to charged Wait 2 minutes before operate again, while the capacitors charge Excessive time to Open (+60mS) 2. No confirmation received that close / open command was executed successfully Excessive Tc Contact Closing time exceeds the duty cycle (+100mS) 3.Short (Exc Tc) or Open (Exc To) circuit in control cable 3.Replace control cable 4.OSM auxiliary switch fault 4.Replace OSM 5. OSM mechanism fault 5.Replace OSM External Load Overload Overload detected in the external load 1. Excess the external load capacity 1. Do not exceed the external load capacity (rated 20W continuous duty) 2. SIM fault 2. Check the wiring from PSM to SIM and Replace PSM if requires 3. Communications device fault 2. If the ext load is able to be turned on check wiring by continuity test . 3. Communications wiring fault 3. If wiring OK replace comms equipment. 31

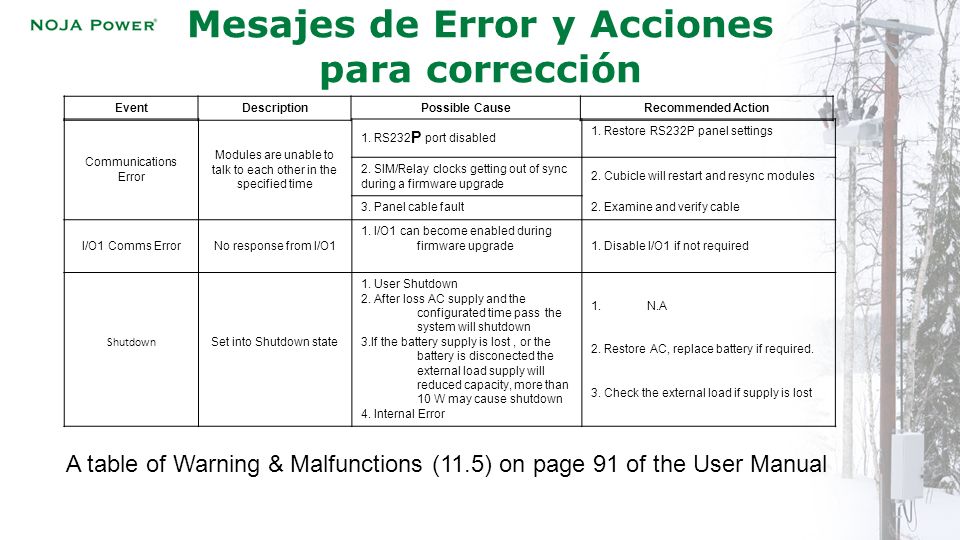

32 Mesajes de Error y Acciones para corrección
Event Description Possible Cause Recommended Action Communications Error Modules are unable to talk to each other in the specified time 1. RS232P port disabled 1. Restore RS232P panel settings 2. SIM/Relay clocks getting out of sync during a firmware upgrade 2. Cubicle will restart and resync modules 3. Panel cable fault 2. Examine and verify cable I/O1 Comms Error No response from I/O1 1. I/O1 can become enabled during firmware upgrade 1. Disable I/O1 if not required Shutdown Set into Shutdown state 1. User Shutdown 2. After loss AC supply and the configurated time pass the system will shutdown 3.If the battery supply is lost , or the battery is disconected the external load supply will reduced capacity, more than 10 W may cause shutdown 4. Internal Error N.A 2. Restore AC, replace battery if required. 3. Check the external load if supply is lost A table of Warning & Malfunctions (11.5) on page 91 of the User Manual 32

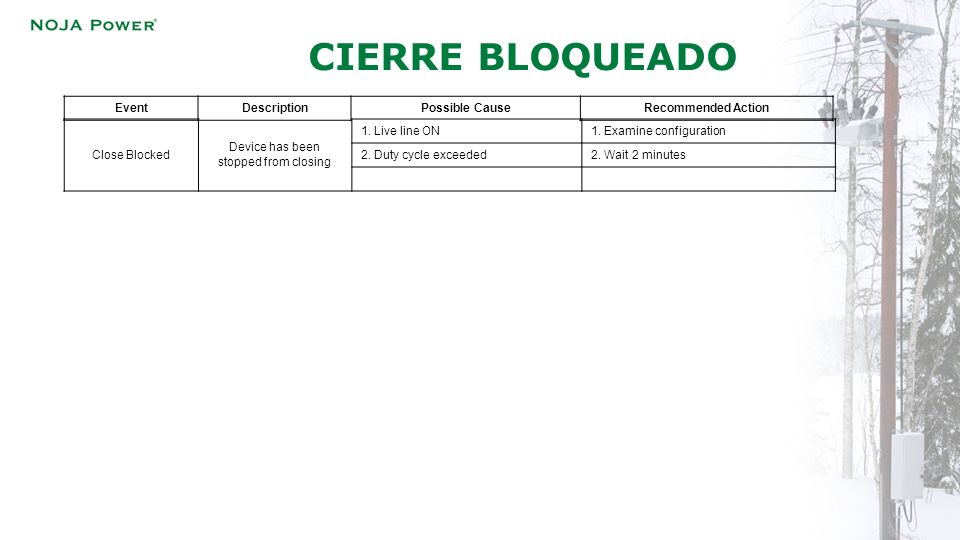

33 Device has been stopped from closing
CIERRE BLOQUEADO Event Description Possible Cause Recommended Action Close Blocked Device has been stopped from closing 1. Live line ON 1. Examine configuration 2. Duty cycle exceeded 2. Wait 2 minutes

34 Estado de los Módulos Los módulos Rele, SIM y Panel, todos tienen un Led los cuales parpadean cuando el cubiculo esta encendido, Estos pueden ser usados para rapidamente determinar el estado de los módulos y colaborar en la localización de fallas. 34

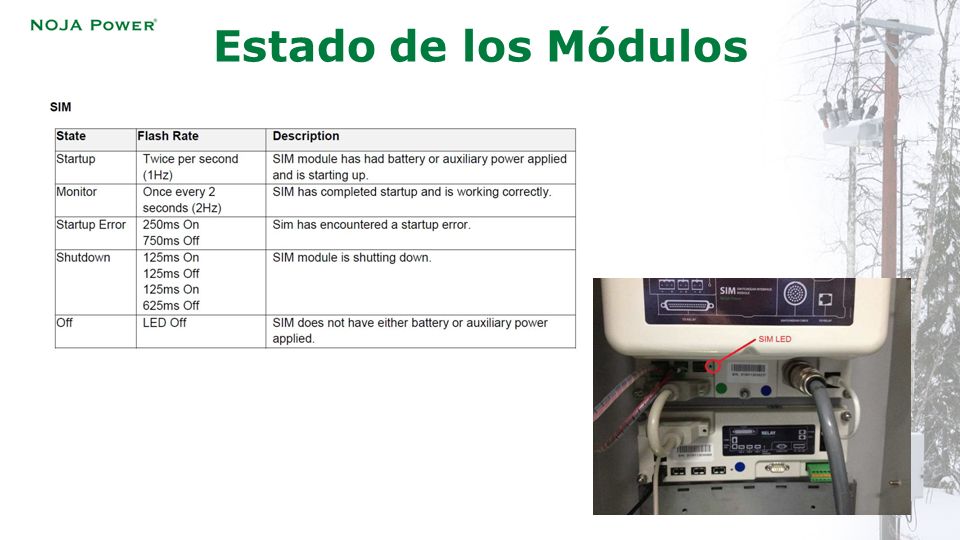

35 Estado de los Módulos 35

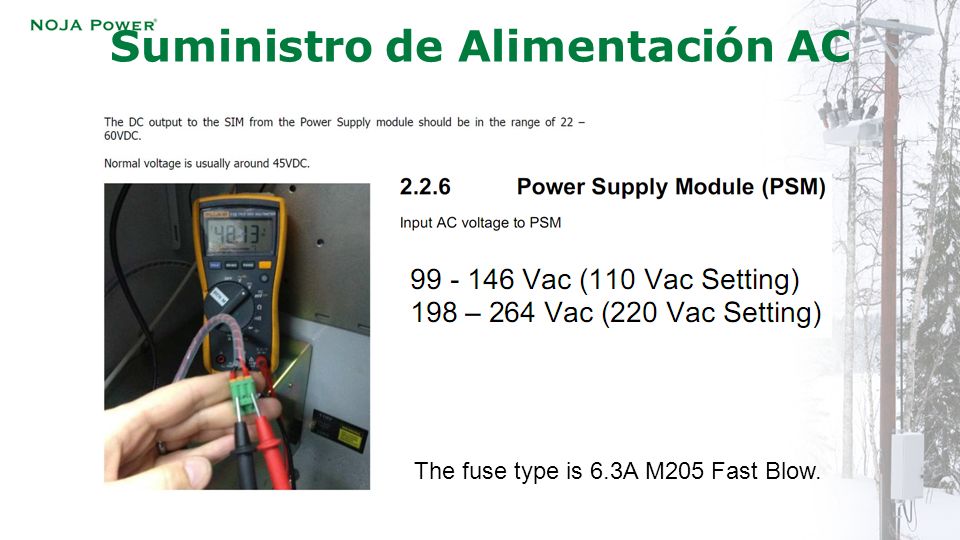

36 Suministro de Alimentación AC
The fuse type is 6.3A M205 Fast Blow. 36

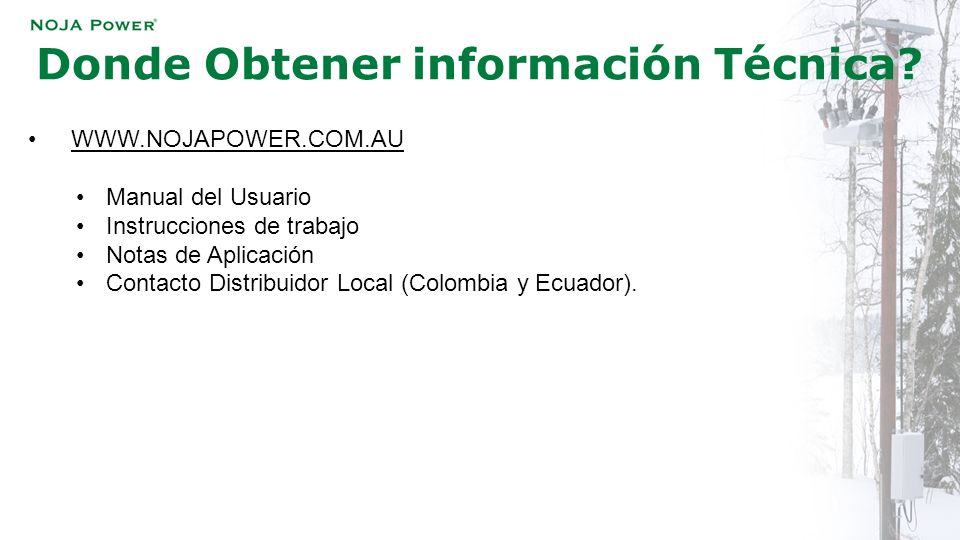

37 Donde Obtener información Técnica?
Manual del Usuario Instrucciones de trabajo Notas de Aplicación Contacto Distribuidor Local (Colombia y Ecuador). 37
