1 RESCATE VERTICAL

2 Rescate vertical objetivos
Al finalizar esta lección el participante será capaz de : 1- Reconocer y aplicar los nudos y anclajes acorde a alas necesidades de un servicio simulado 2- Demostrar las técnicas básicas de descenso y aseguramiento

3 Rescate vertical 3- Demostrar un sistema utilizando ventajas mecánicas para ascenso de victimas o Rescatistas

4 RESCATE VERTICAL OBJETIVO GENERAL : EL PARTICIPANTE DEBERÁ CONOCER TÉCNICAS Y PROCEDIMIENTOS DE RESCATE VERTICAL QUE LE PERMITAN LOGRAR UNA COORDINACIÓN Y RÁPIDA EVALUACIÓN DE LAS LABORES DE RESCATE DE VÍCTIMAS .

5 Recate vertical ADVERTENCIA Las actividades del rescate vertical son inherentemente peligrosas por lo tanto la información aquí presentada no constituye de forma alguna todo el nivel de entrenamiento requerido para el participante

6 RESCATE VERTICAL Conjunto de procedimientos diseñados para montañismo, escalada en roca, espeleológica y rescate urbano que se utiliza para el rescate de personas en peligro de un plano vertical.

7 RESCATE VERTICAL CONTENIDO: Conocimiento de cuerdas
Conocimiento de cordeletas, coordines y cintas tubulares Nudos Factor de caída Ángulos de ruptura Equipo común p/ rescate Equipo personal Anclajes Sistemas de ascenso

8 ESPECIALIDAD DE RESCATE VERTICAL

9 RESCATE VERTICAL CUERDAS DEFINICIÓN: ES LA UNION DE FIBRAS CONTINUAS O DISCONTINUAS QUE TRENSADAS O TORCIDAS ENTRE SI QUE FORMAN UN SOLO CUERPO LARGO Y FLEXIBLE.

10 LAS PARTES QUE LA CONFORMAN SON: EL DÍAMETRO QUE SE LE LLAMA MENA.
RESCATE VERTICAL COMPONENTES DE LA CUERDA: LAS PARTES QUE LA CONFORMAN SON: EL DÍAMETRO QUE SE LE LLAMA MENA. LA LONGITUD CUERPO. EL CENTRO ES EL ALMA. LOS EXTREMOS CABOS.

11 RESCATE VERTICAL CUERDAS CLASIFICACIÓN DE LAS CUERDAS Vegetales
Henequén Cáñamo Algodón Lino Abacá Vegetales Animales Naturales Sintéticas Crin de caballo * Piel o cuero * Seda * (obsoleta) Polipropileno Poliéster Keblar Nylon (perlon)

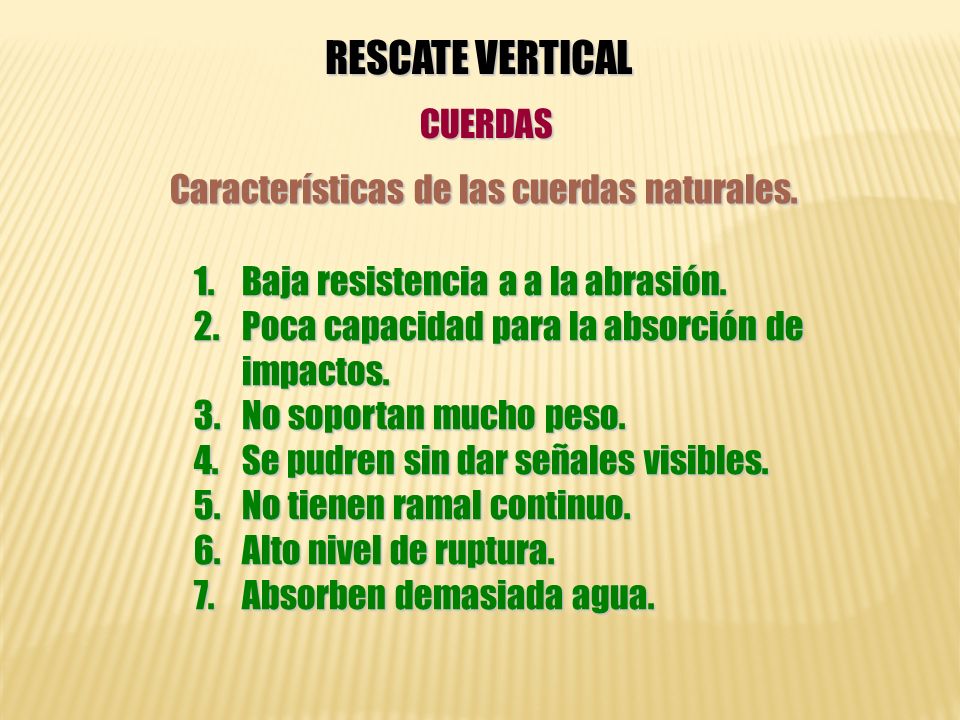

12 RESCATE VERTICAL CUERDAS Características de las cuerdas naturales.
Baja resistencia a a la abrasión. Poca capacidad para la absorción de impactos. No soportan mucho peso. Se pudren sin dar señales visibles. No tienen ramal continuo. Alto nivel de ruptura. Absorben demasiada agua.

13 RESCATE VERTICAL CUERDAS Características de las cuerdas sintéticas.
No se pudren (resisten la putrefacción, moho, hongos, humedad). No se envejecen en el almacenamiento. Son livianas. Cada hilo corre a lo largo total de la cuerda. Larga duración. Pruebas de calidad.

14 RESCATE VERTICAL CUERDAS Características del NYLON 17% mas ligera.
Capacidad de amortiguamiento. Buena elasticidad. Mejor resistencia a al abrasión. Resistente a los químicos. Mojada pierde de un 10% a 30% de resistencia. Punto de ruptura a los 176°C, fusión 210°C.

15 RESCATE VERTICAL CUERDAS Tipos de cuerdas de NYLON Dinámicas
Elongación de 7% en uso normal. Elongación de 50% en uso severo de carga. Uso en alta montaña, escalada, o como cuerda de seguridad.

16 RESCATE VERTICAL CUERDAS
Estáticas Max ware (dura) Ez-Bend (suave) Elongación de 2% en uso normal. Elongación de 17% en uso severo de carga. Uso en espeleología y rescate.

17 RESCATE VERTICAL CUERDAS CAPACIDAD DE FUERZA DIAMETRO FUERZA
3/8 (9.5mm) lbs kg 7/16 (11.1mm) 6500 lbs kg 1/2 (12.7 mm ) 9500 lbs kg

18 No exponer las cuerdas a altas temperaturas.
RESCATE VERTICAL CUERDAS CONSIDERACIONES Y CUIDADOS No exponer las cuerdas a altas temperaturas. Debe evitarse en contacto con substancias químicas. No exponerlas sin necesidad al sol ( rayos ultravioleta ) No friccionarlas en ángulos agudos.

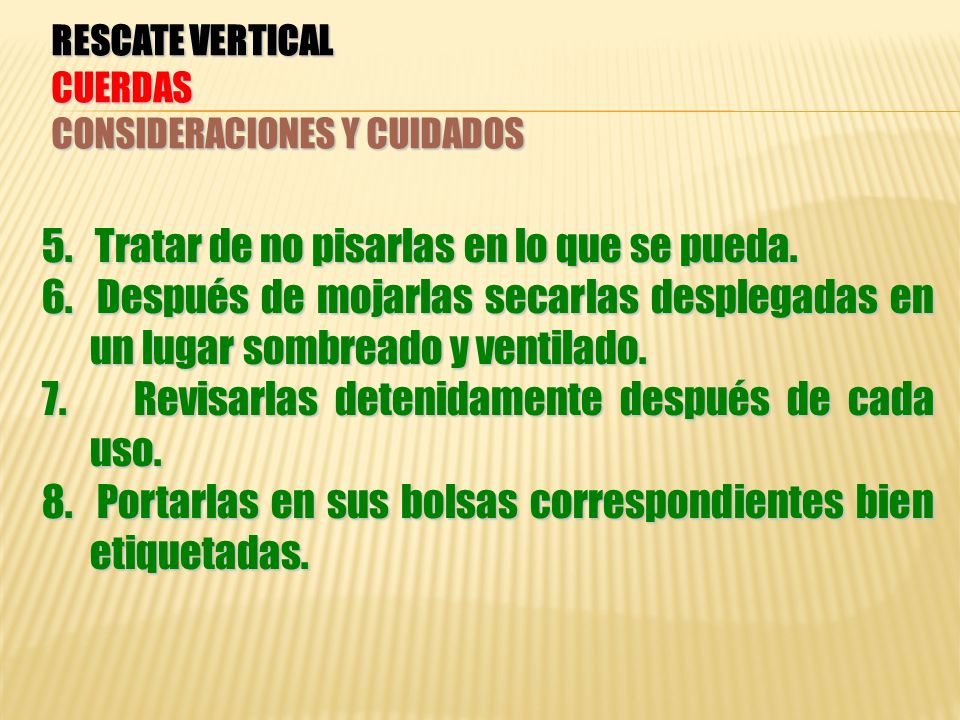

19 RESCATE VERTICAL CUERDAS CONSIDERACIONES Y CUIDADOS
5. Tratar de no pisarlas en lo que se pueda. 6. Después de mojarlas secarlas desplegadas en un lugar sombreado y ventilado. 7. Revisarlas detenidamente después de cada uso. 8. Portarlas en sus bolsas correspondientes bien etiquetadas.

20 RESCATE VERTICAL Filástica: Es la fibra fundamental con la que esta hecho el cuerpo Ramal: Es la constitución interna de la cuerda a base de gran cantidad de filamentos Alma: conjunto de ramales que entrelazados formas un solo cuerpo

21 RESCATE VERTICAL Funda: también llamada camisa forro o vaina protectora Cuerpo :Es la extensión longitudinal de la cuerda Mena : Identifica el diámetro de la cuerda Cabo: son los extremos de la cuerda inicial y final

22 RESCATE VERTICAL CUERDAS Anatomía de la cuerda

23 RESCATE VERTICAL Cordeletas Las cordeletas son tramos de cuerda dinámicas de 9, 11, y 13 mm. de diámetro por mts. De largo que se utilizan como arnés de cintura o de pecho estribos para los ascensores, arnés para las canastillas de rescate, anclajes, extensiones de seguridad para descensos y ascensos.

24 RESCATE VERTICAL Cordinos Los cordinos son tramos de cuerda dinámica de 5,6,8y9 mm. De diámetro en longitudes variables (mínimo de un metro), que se utilizan como equipos auxiliares en los sistemas de ascenso, para la elaboración de nudos prusik

25 RESCATE VERTICAL Cintas
Las propiedades de cintas manufacturadas en nylon: Plana 4000 lbs Tubular ( es hueca, flexible y mas resistente 6000 lbs) Los anchos disponibles en ambos tipos de cintas son : 13, 14, 25. Y 50 mm, auque la cinta mas utilizada para rescate es la de 25mm. Las cintas planas y tubulares se emplean para manufacturar arneses, estribos, anclajes y como cintas auxiliares para ascender y descender.

26 RESCATE VERTICAL Arnés :sirve para unir al Rescatista con la cuerda Mosquetones: son conectores metálicos con gatillo que puede serrar o abrir (aluminio y acero)

27 Rescate Vertical Descensor tipo ocho: Se utiliza para sistema de seguridad y rescate. Poleas: Son utilizadas para izar grandes pesos.

28 RESCATE VERTICAL NUDOS APLICACIÓN
Los nudos, nos sirven para unir cuerdas, realizar anclajes, o bien sistemas de seguros personales. Características Deben de ser sencillos y estéticos Nunca deben de quedar cruzados o montados. Deben de ser fáciles de hacer , y fáciles de deshacer. No deben de deshacerse por si solos. Los extremos no deben quedar cortos.

29 Rescate Vertical: Nudo de Tope: Nudo Simple y Ocho Simple Nudos para Unir: Ocho encontrado y Pescador Doble. Nudos Personales: As de guía y Ocho Doble.

30 Rescate Vertical Nudos para Anclaje: Ballestrinque y Ocho Tejido. Nudos Especiales: Nudo de Agua, Prusink y Dinámico.

31 RESCATE VERTICAL NUDOS Simple o de seguridad Cuadrado

32 RESCATE VERTICAL NUDOS Pescador doble Ocho

33 RESCATE VERTICAL NUDOS Ocho tejido

34 RESCATE VERTICAL NUDOS Ocho encontrado

35 RESCATE VERTICAL NUDOS Ocho con gasa

36 RESCATE VERTICAL NUDOS Ocho doble gasa

37 RESCATE VERTICAL NUDOS Ballestrinque

38 RESCATE VERTICAL NUDOS Prusik

39 RESCATE VERTICAL NUDOS Boulin o As de guía

40 RESCATE VERTICAL NUDOS Esposas

41 RESCATE VERTICAL NUDOS Monter o Dinámico

42 RESCATE VERTICAL NUDOS Paloma

43 RESCATE VERTICAL NUDOS De agua o Encontrado

44 RESCATE VERTICAL Factor de caída

45 RESCATE VERTICAL Ángulos de sobre tensión o ruptura
ÁNGULO SOBRETENSIÓN 0-15 GRADOS 50% GRADOS 55% GRADOS 60% GRADOS 70% GRADOS 100% GRADOS 200% GRADOS 1150% 180 GRADOS INFINITO

46 RESCATE VERTICAL Equipo común para rescate vertical
2 Cuerdas estáticas de 11mm X 30 mts. 1 Cuerda Dinámica de 9mm X 30 mts. Mosquetones tipo “D” o pera c/ seguro. Mosquetón tipo “ D “ gande c/ seguro. 1 “ O “ Ring Cintas Planas de 1” X 6 mts.. Poleas sencillas.

47 RESCAT E VERTICAL Equipo común para rescate vertical
Polea doble 1 Rack o marimba 1 Descensor tipo 8 de rescate. Cordinos de 7mm X 1.5mts. Bloqueadores (Gibbs, Puños de descenso) Sufrideras o rozaderas. 1 Mochila p/ equipo de rescate.

48 RESCATE VERTICAL Equipo común para rescate vertical

49 RESCATE VERTICAL Equipo personal para rescate vertical
1 Casco protector. 1 Arnés de Rescate completo. 2 Mosquetones tipo “D” c/ seguro. 2 Mosquetones tipo Pera c/ seguro. 1 Par de guantes para rapel. Descensor tipo 8 de rescate. Par de Botas.

50 RESCATE VERTICAL Equipo personal para rescate vertical

51 RESCATE VERTICAL Anclajes
Definición Son aquellos que conjuntado puntos de fijación, y de ellos depende el soporte de las fuerzas ejercidas durante las maniobras de rescate .

52 RESCATE VERTICAL Punto de anclaje Anclajes
Son aquellas estructuras firmes, sólidas y resistentes, que son utilizadas para instalar las cintas planas o cordeletas que soportan las cuerdas que serán utilizadas para el rescate.

53 RESCATE VERTICAL Anclajes
Naturales Son aquellas que no tenemos que modificar para su aplicación , como una roca, árbol o una trabe.

54 RESCATE VERTICAL Anclajes Artificiales
Son aquellos que se debe de construir o acondicionar aplicando algún accesorio de aditamento que modifique la estructura

55 RESCATE VERTICAL Anclajes Clasificación de los anclajes Directos
Son aquellos en que la línea de trabajo, es aplicada directamente al punto de anclaje.

56 RESCATE VERT ICAL Anclajes Clasificación de los anclajes
Indirectos Son aquellos en donde encontramos, cordeletas u algún aditamento entre la línea de trabajo y el punto de anclaje.

57 RESCATE VERTICAL Sistema de poleas Z ó 3 a 1

58 RESCATE VERTICAL Sistema de poleas
A caballo

59 Rescate vertical Anclajes Múltiples (unidireccional):
Se conforman a través de dos puntos de anclaje individuales. Anclajes Auto-equilibrantes (Multidireccionales): Distribuyen la carga de manera uniforme, ante cambios de dirección de la cuerda.
