Titulo: Luminaria LED de Baja Potencia CARLOTA-EVA-IPNESIMECU-6M

Presentación del tema: "Titulo: Luminaria LED de Baja Potencia CARLOTA-EVA-IPNESIMECU-6M"— Transcripción de la presentación:

1 Titulo: Luminaria LED de Baja Potencia CARLOTA-EVA-IPNESIMECU-6M
ALEJANDRO LOPEZ TORRECILLAS, DAVID LEON NUÑEZ PINEDA, ERNESTO JIMENEZ RIVERA Sede Regional: INSTITUTO POLITECNICO NACIONAL Fecha: OCTUBRE 2015 SAMUEL CARMAN AVENDAÑO IRYNA PONOMARYOVA

2 ARBOL SOLAR LOS SUEÑOS VEHICULOS ELECTRICOS MOTOR DE CD
CONTROL ELECTRONICO CHASIS Y CARROCERIA LA PESADILLA: FOTOLINERA ARBOL SOLAR

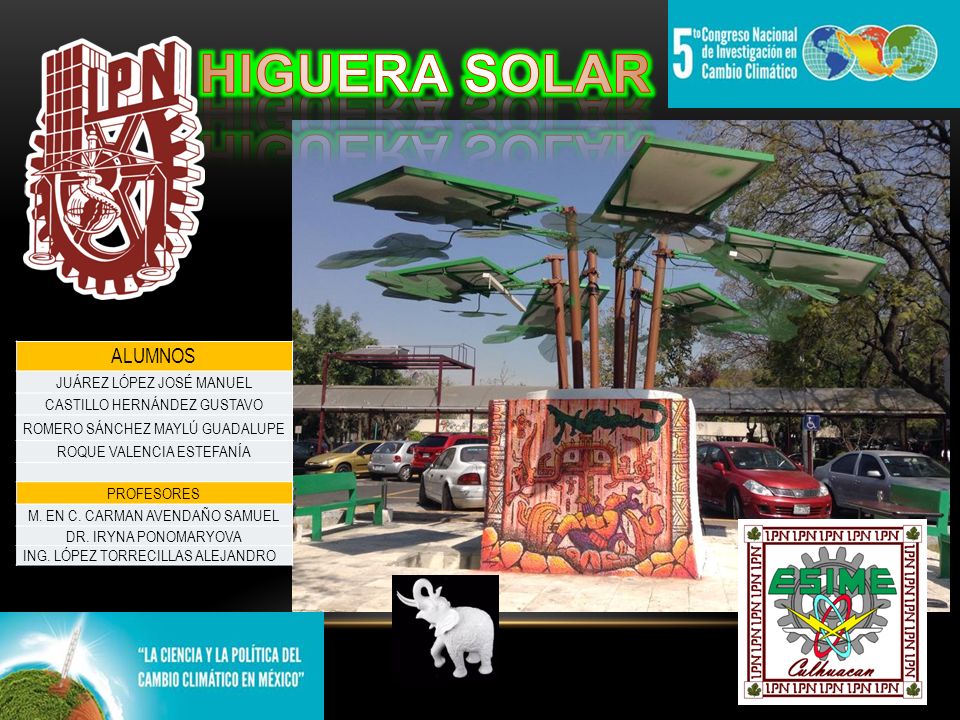

3 HIGUERA SOLAR ALUMNOS JUÁREZ LÓPEZ JOSÉ MANUEL
CASTILLO HERNÁNDEZ GUSTAVO ROMERO SÁNCHEZ MAYLÚ GUADALUPE ROQUE VALENCIA ESTEFANÍA PROFESORES M. EN C. CARMAN AVENDAÑO SAMUEL DR. IRYNA PONOMARYOVA ING. LÓPEZ TORRECILLAS ALEJANDRO

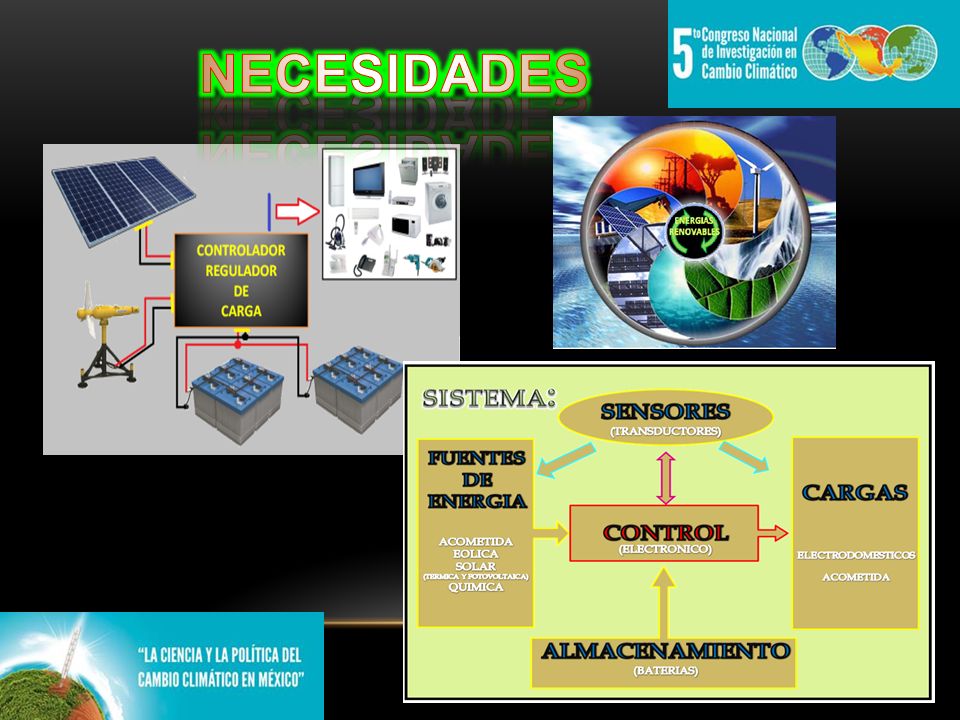

4 NECESIDADES

5 INSTITUTO POLITECNICO NACIONAL
Sistema Sustentado Integrado de Energías Verdes del INSTITUTO POLITECNICO NACIONAL

6 LUGAR Nace del reto continuo de desarrollar y trabajar de la mano con las nuevas fuentes de energía, en conjunto con todas las ingenierías, resaltando el como evitar las formas de daño al medio ambiente realizando prototipos llevándolos desde su etapa de diseño y simulación hasta su desarrollo y aplicación. Así mismo lograr la difusión de las aplicaciones útiles, rentables y reales de energías alternativas en la ESIME Culhuacan y en el IPN.

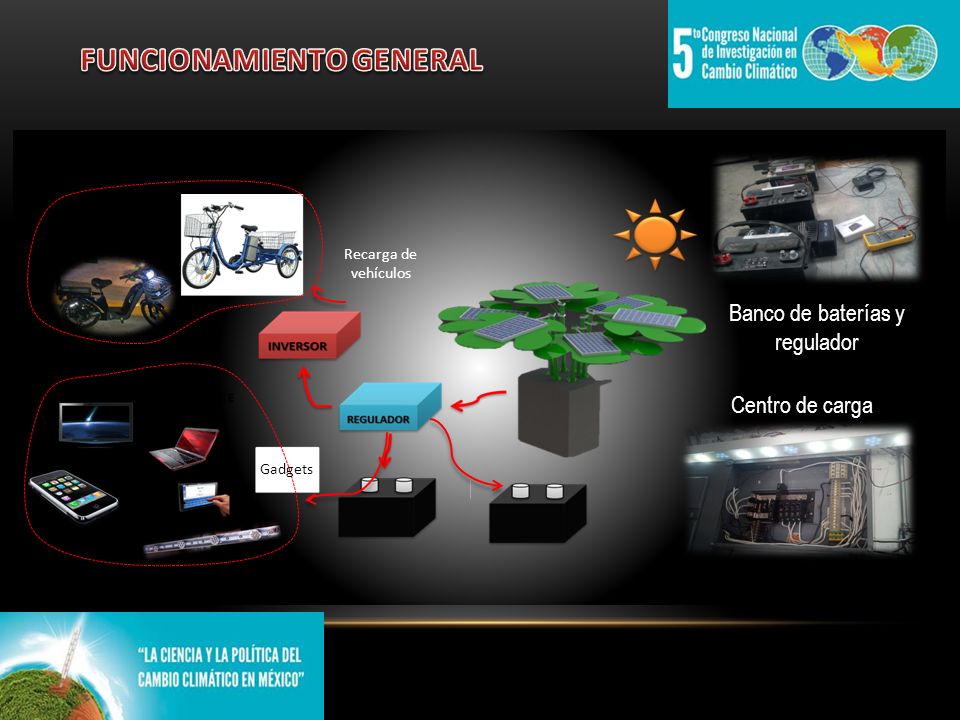

7 FUNCIONAMIENTO GENERAL
Recarga de vehículos Recarga de vehículos Banco de baterías y regulador Centro de carga Gadgets

8 En los últimos años se presentó en la ESIME Culhuacan un consumo excesivo de energía eléctrica, llegando también a ocurrir caídas de tensión que llegan a dañar a los equipos así como las luminarias con las que se está trabajando en los diferentes laboratorios y edificios. Consumo excesivo por la iluminación en la ESIME Culhuacan Mala costumbre por parte de la comunidad académica sobre el manejo de la iluminación Instalaciones eléctricas sin mantenimiento PROBLEMATICA

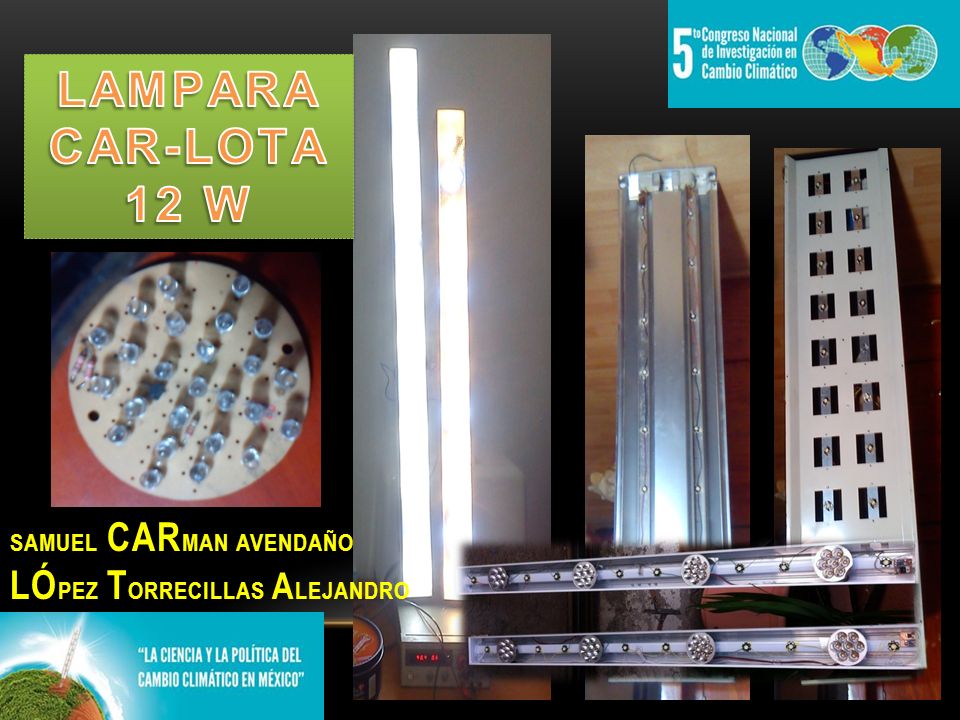

9 LAMPARA CAR-LOTA 12 W samuel carman avendaño López torrecillas alejandro

10 “Maquina Termoformadora”
OBJETIVOS: GENERAR LA MISMA INTENCIDAD LUMINOSA QUE UNA LUMINARIA DE DOS TUBOS FLUORECENTES DE 32 WATS. PROPORCIONAR UN GABINETES CON LAS PROPIEDADES TERMICAS , MECANICAS , ECONOMICAS , LUMINOSAS Y ESTETICAS, “Maquina Termoformadora”

11 (CONSTRUIDA EN LA ESIME UPC DEL IPN), CON ELEMENTOS ELECTROMECÁNICOS

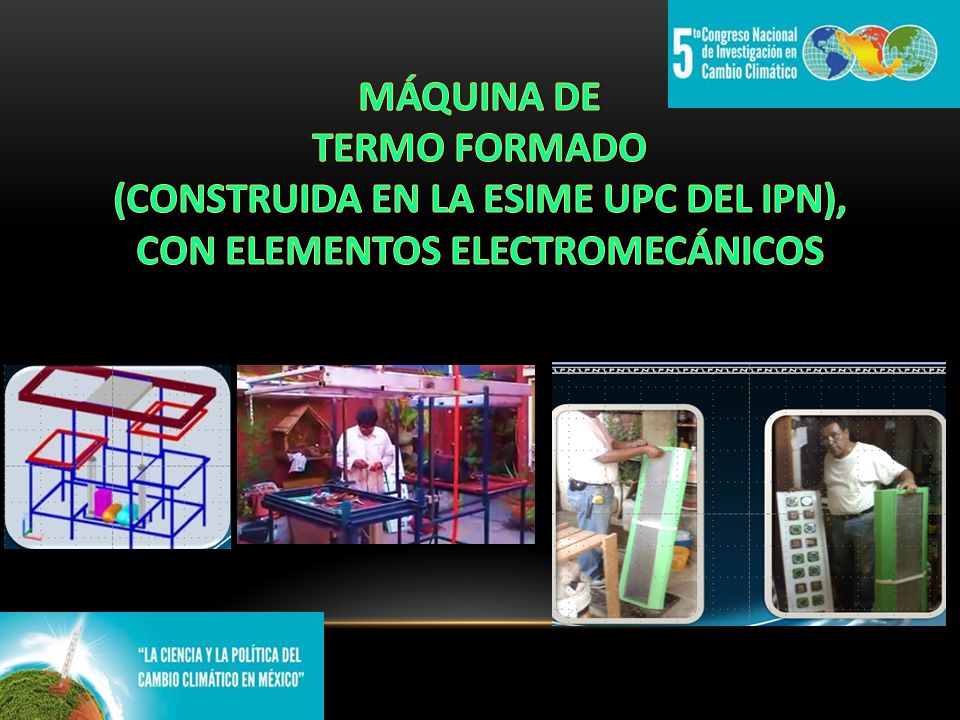

MÁQUINA DE TERMO FORMADO (CONSTRUIDA EN LA ESIME UPC DEL IPN), CON ELEMENTOS ELECTROMECÁNICOS

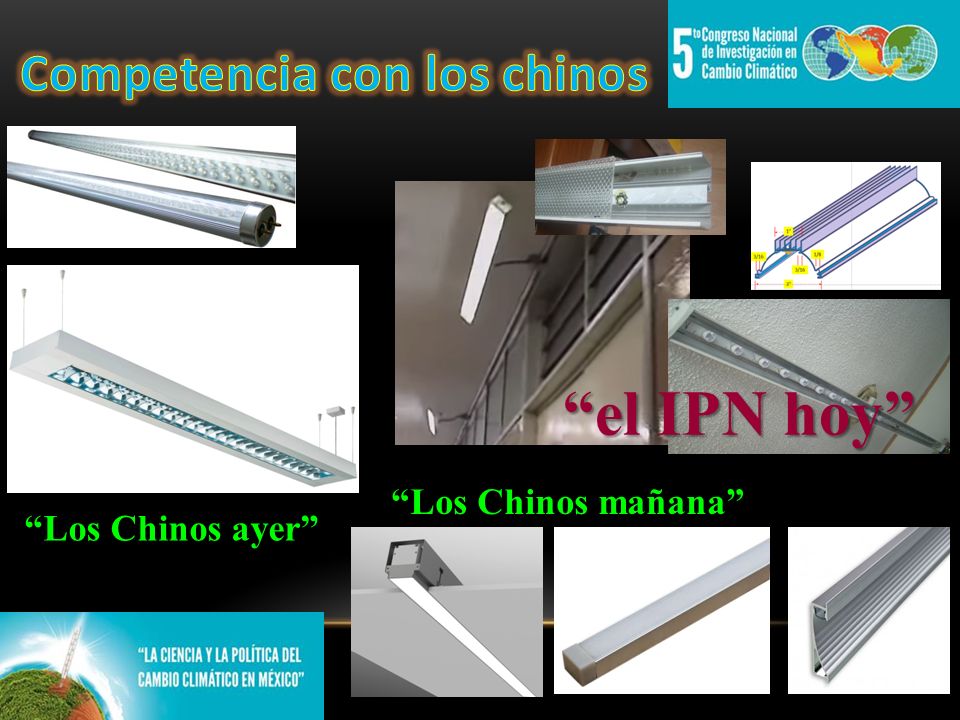

12 Competencia con los chinos
“el IPN hoy” “Los Chinos mañana” “Los Chinos ayer”

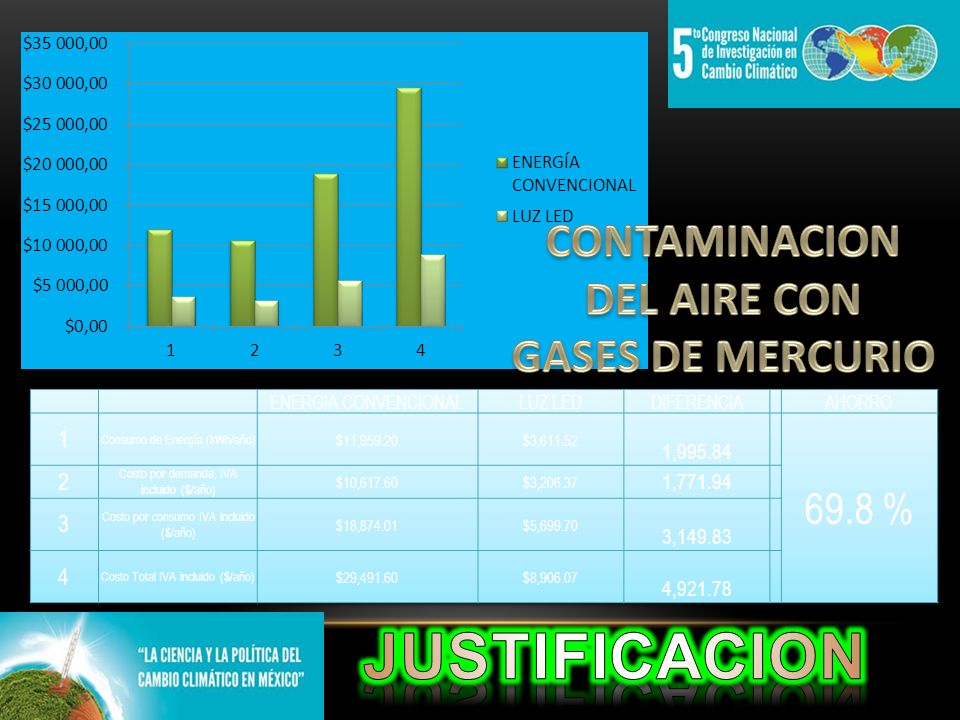

13 JUSTIFICACION CONTAMINACION DEL AIRE CON GASES DE MERCURIO 69.8 % 1 2
ENERGIA CONVENCIONAL LUZ LED DIFERENCIA AHORRO 1 Consumo de Energía (kWh/año) $11,959.20 $3,611.52 1,995.84 69.8 % 2 Costo por demanda, IVA incluido ($/año) $10,617.60 $3,206.37 1,771.94 3 Costo por consumo IVA incluido ($/año) $18,874.01 $5,699.70 3,149.83 4 Costo Total IVA incluido ($/año) $29,491.60 $8,906.07 4,921.78 JUSTIFICACION

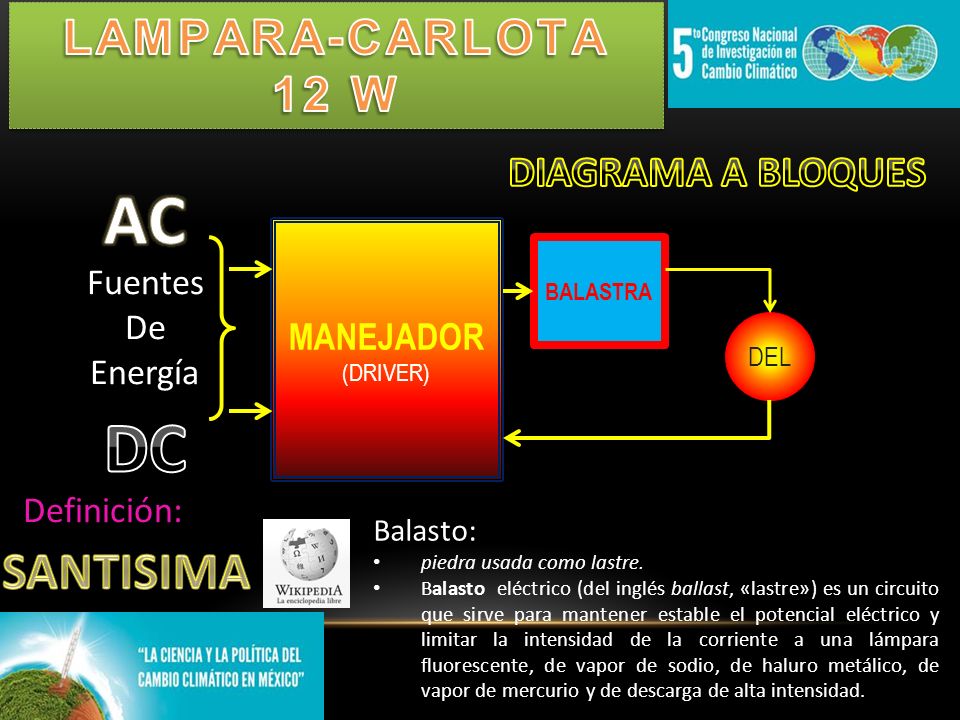

14 AC DC SANTISIMA LAMPARA-CARLOTA 12 W DIAGRAMA A BLOQUES Fuentes
MANEJADOR (DRIVER) BALASTRA Fuentes De Energía DEL DC Definición: Balasto: piedra usada como lastre. Balasto  eléctrico (del inglés ballast, «lastre») es un circuito que sirve para mantener estable el potencial eléctrico y limitar la intensidad de la corriente a una lámpara fluorescente, de vapor de sodio, de haluro metálico, de vapor de mercurio y de descarga de alta intensidad. SANTISIMA

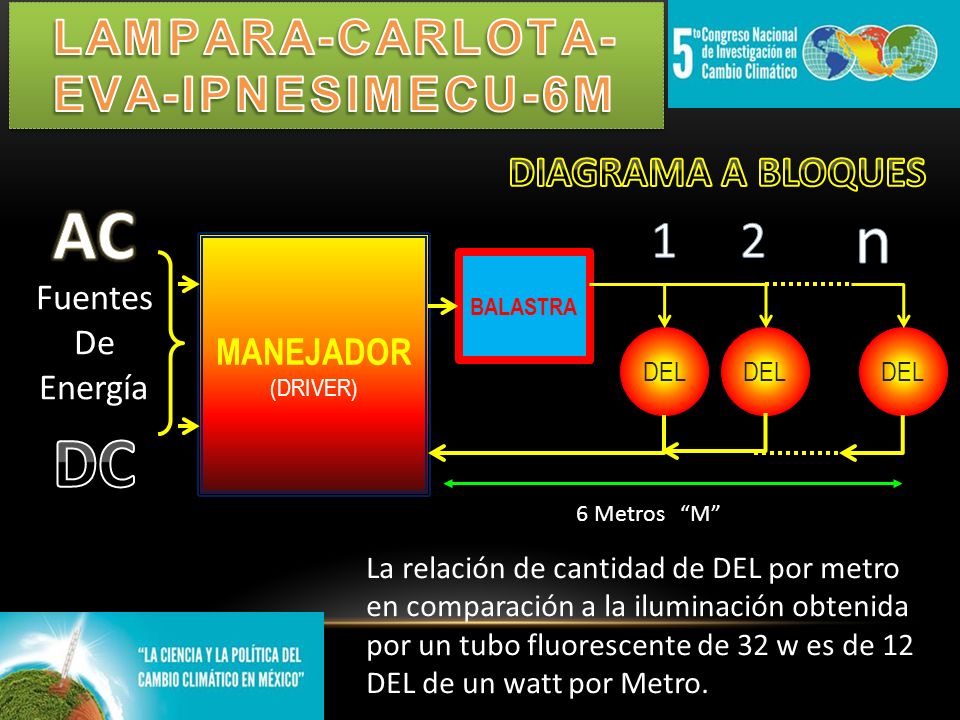

15 LAMPARA-CARLOTA-EVA-IPNESIMECU-6M
DIAGRAMA A BLOQUES AC n 1 2 MANEJADOR (DRIVER) BALASTRA Fuentes De Energía DEL DEL DEL DC SANTISIMA 6 Metros “M” La relación de cantidad de DEL por metro en comparación a la iluminación obtenida por un tubo fluorescente de 32 w es de 12 DEL de un watt por Metro.

16 MANEJADOR (DRIVER) MANEJADOR (DRIVER)

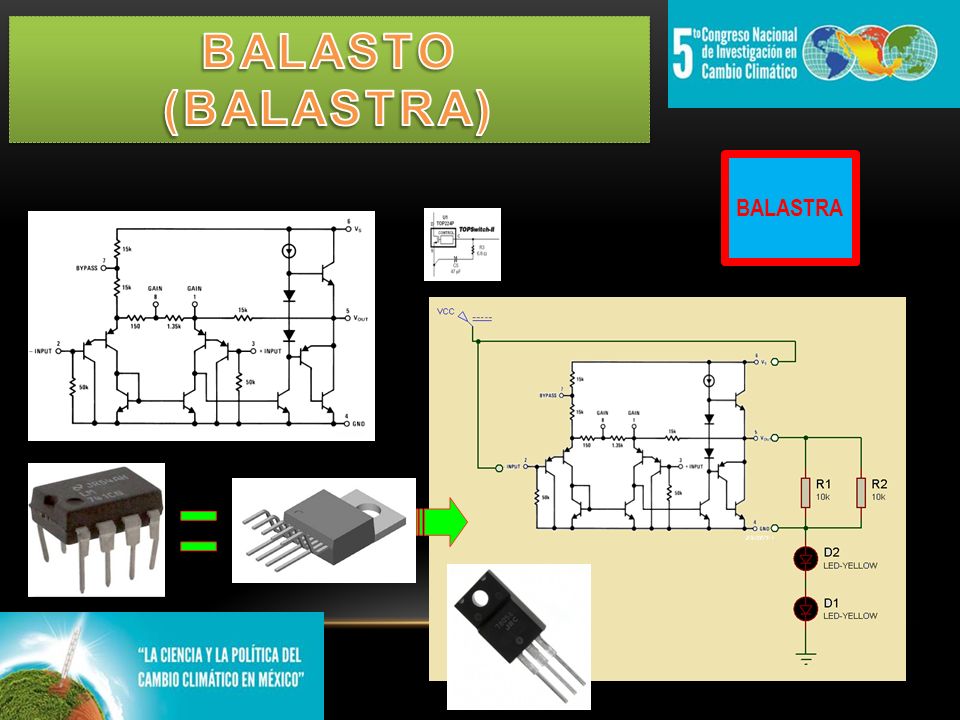

17 BALASTO (BALASTRA) BALASTRA

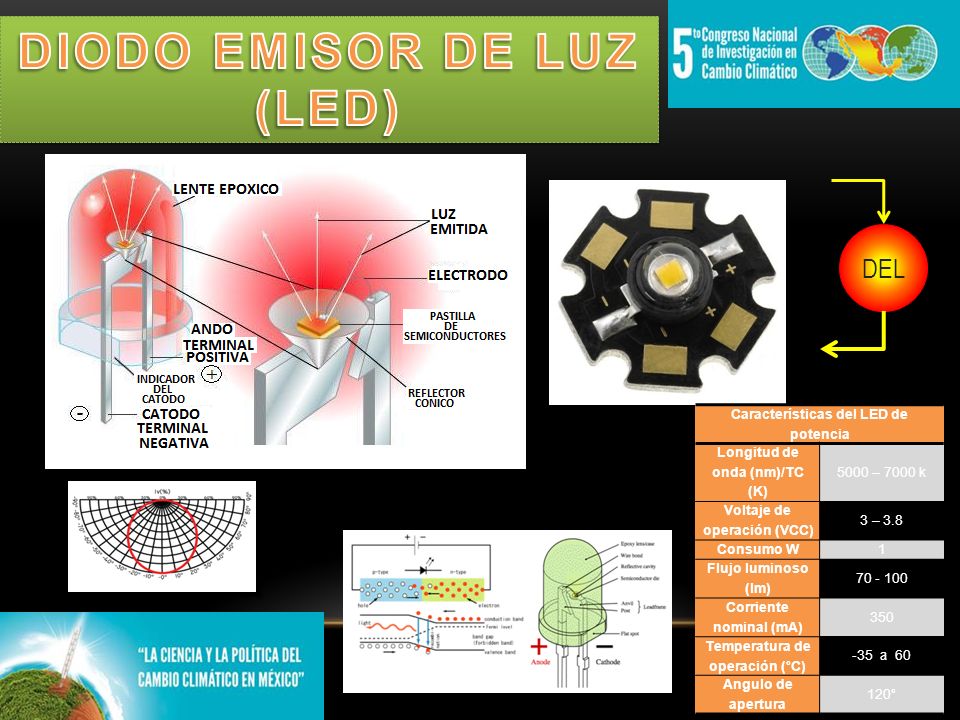

18 DIODO EMISOR DE LUZ (LED)
Características del LED de potencia Longitud de onda (nm)/TC (K) 5000 – 7000 k Voltaje de operación (VCC) 3 – 3.8 Consumo W 1 Flujo luminoso (lm) Corriente nominal (mA) 350 Temperatura de operación (°C) -35 a 60 Angulo de apertura 120°

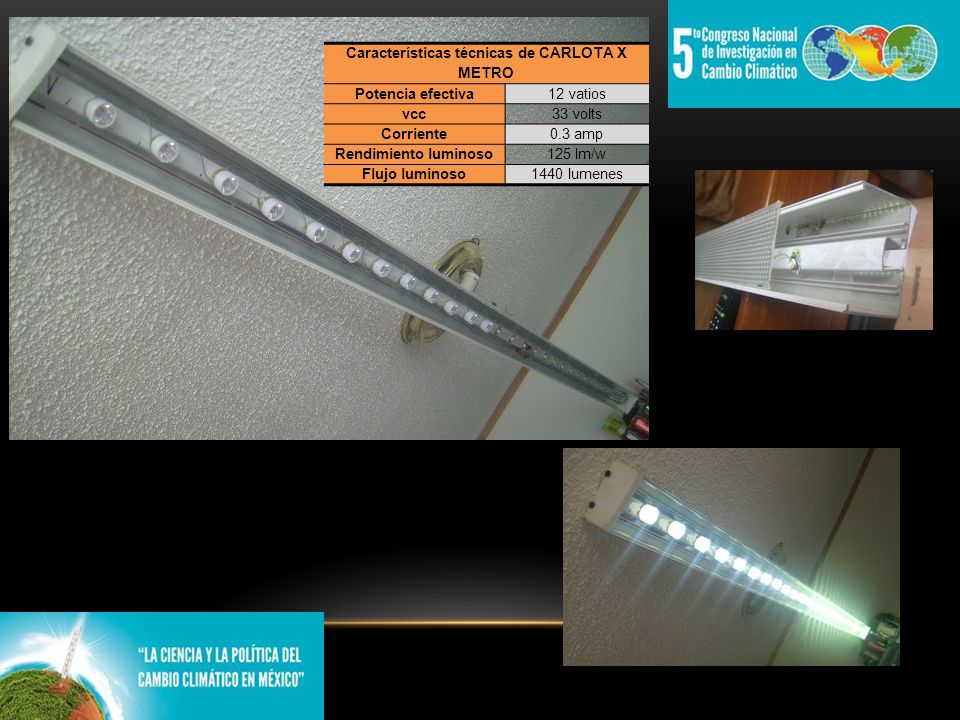

19 Características técnicas de CARLOTA X METRO
Potencia efectiva 12 vatios vcc 33 volts Corriente 0.3 amp Rendimiento luminoso 125 lm/w Flujo luminoso 1440 lumenes

20 LUMINARIAS LED Características técnicas de CARLOTA Potencia efectiva
TIPO DE LUMINARIA LED FLUORESCENTE Potencia 12 Watts 53 – 60 Watts Fuente de luz Led alto brillo Polvo fluorescente Apariencia Seguro, luz pura Fácil de romper, su luz provoca aflicción Parpadea No Si al encender y con los cambios de corriente, temperatura y frecuencia Vida útil horas 3 000 horas Encendido instantáneo Si No, se tiene que esperar al arrancador Emite radiación Emite radiación en una sola frecuencia Emite radiación ultravioleta e infrarrojo Fuente: Características técnicas de CARLOTA Potencia efectiva 12 Watts vcc 24 volts Corriente 0.5 amp Iluminación 45° a 1.7 m 101 luxes Iluminación 0° a 1.7 m 136 luxes NOM – STPS PRUEBAS REALIZADAS EN EL LABORATORIO DE INGENIERIA ELECTRICA IPN ESIME CULHUACAN

21 ACLARACIONES SOBRE LA ILUMINACION “DEL”

22 GRACIAS MADE IN IPN
