Docente: Ing. Raimon Salazar Valor del coeficiente de autoinducción La autoinducción es una magnitud equivalente a resistencia y a la capacidad, y el coeficiente.

Presentación del tema: "Docente: Ing. Raimon Salazar Valor del coeficiente de autoinducción La autoinducción es una magnitud equivalente a resistencia y a la capacidad, y el coeficiente."— Transcripción de la presentación:

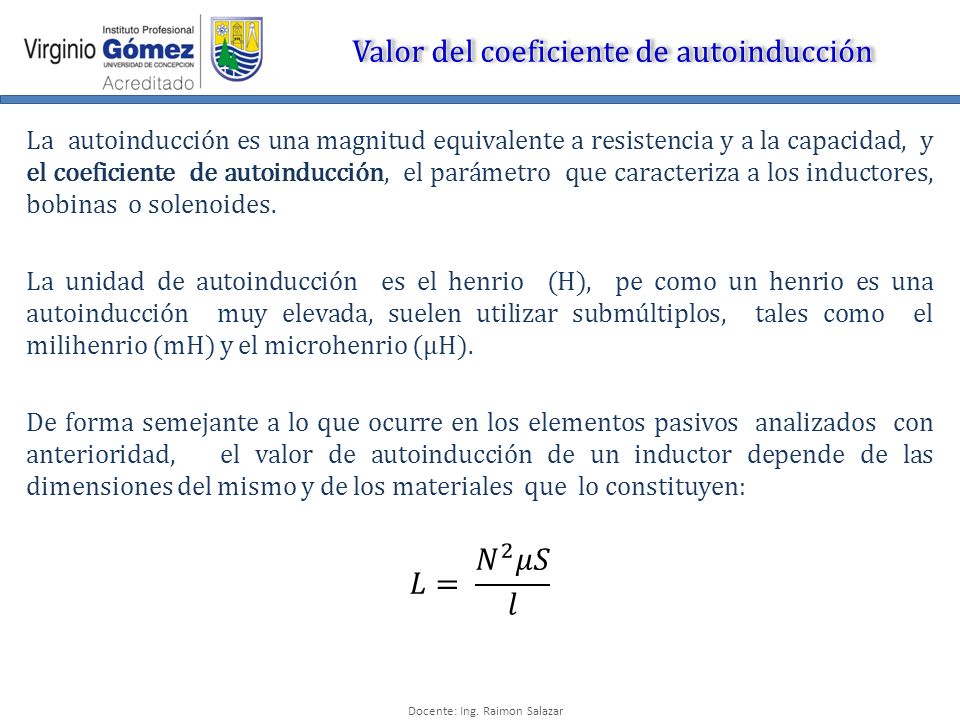

1 Docente: Ing. Raimon Salazar Valor del coeficiente de autoinducción La autoinducción es una magnitud equivalente a resistencia y a la capacidad, y el coeficiente de autoinducción, el parámetro que caracteriza a los inductores, bobinas o solenoides. La unidad de autoinducción es el henrio (H), pe como un henrio es una autoinducción muy elevada, suelen utilizar submúltiplos, tales como el milihenrio (mH) y el microhenrio (µH). De forma semejante a lo que ocurre en los elementos pasivos analizados con anterioridad, el valor de autoinducción de un inductor depende de las dimensiones del mismo y de los materiales que lo constituyen:

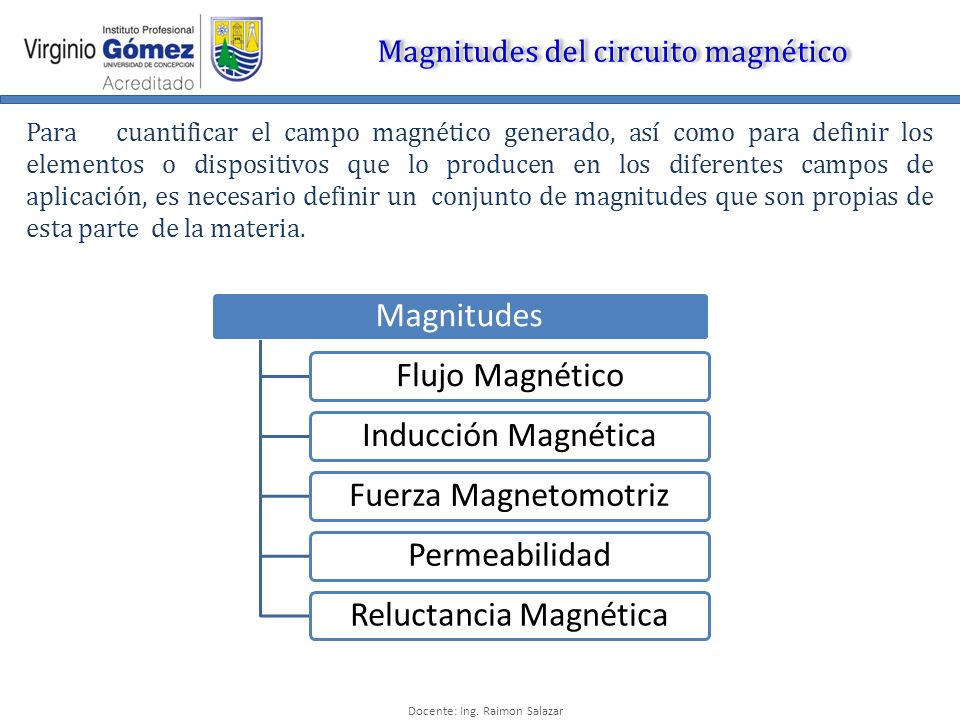

2 Docente: Ing. Raimon Salazar Magnitudes del circuito magnético Para cuantificar el campo magnético generado, así como para definir los elementos o dispositivos que lo producen en los diferentes campos de aplicación, es necesario definir un conjunto de magnitudes que son propias de esta parte de la materia. MagnitudesFlujo MagnéticoInducción MagnéticaFuerza MagnetomotrizPermeabilidadReluctancia Magnética

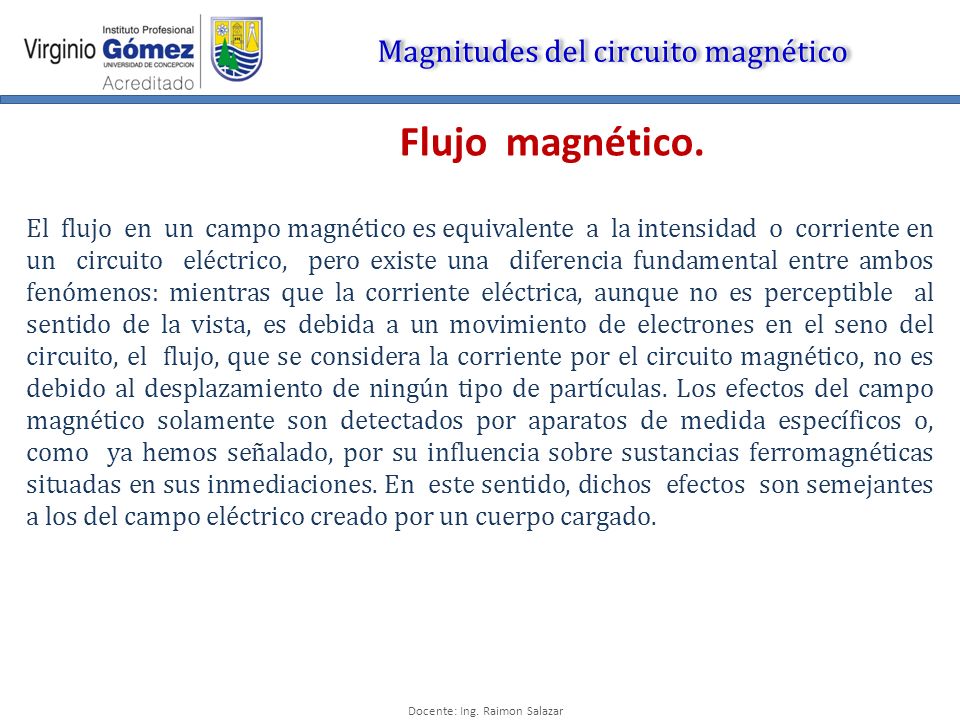

3 Docente: Ing. Raimon Salazar Magnitudes del circuito magnético Flujo magnético. El flujo en un campo magnético es equivalente a la intensidad o corriente en un circuito eléctrico, pero existe una diferencia fundamental entre ambos fenómenos: mientras que la corriente eléctrica, aunque no es perceptible al sentido de la vista, es debida a un movimiento de electrones en el seno del circuito, el flujo, que se considera la corriente por el circuito magnético, no es debido al desplazamiento de ningún tipo de partículas. Los efectos del campo magnético solamente son detectados por aparatos de medida específicos o, como ya hemos señalado, por su influencia sobre sustancias ferromagnéticas situadas en sus inmediaciones. En este sentido, dichos efectos son semejantes a los del campo eléctrico creado por un cuerpo cargado.

4 Docente: Ing. Raimon Salazar Magnitudes del circuito magnético Flujo magnético. La intensidad del flujo es directamente proporcional al número de líneas de campo magnético. Cuando existe un circuito cerrado, el flujo se representa mediante un conjunto de líneas cerradas, tal como se muestra en la Figura. Con frecuencia, para simplificar se suele dibujar una única línea que señala el camino que sigue el flujo. Cuando no existe núcleo ferromagnético, es decir, cuando en el interior de la bobina la única sustancia es el aire, el flujo magnético se representa tal como se muestra en la Figura. En definitiva, el flujo, representado por la letra griega ϕ (fi), es el número total de líneas que constituyen el campo magnético generado por un inductor. La unidad del flujo en el Sistema Internacional es el weber. Una unidad más pequeña es el maxwell, de tal manera que la relación entre ambas es la siguiente: 1 maxwell = 10-8 weber (wb)

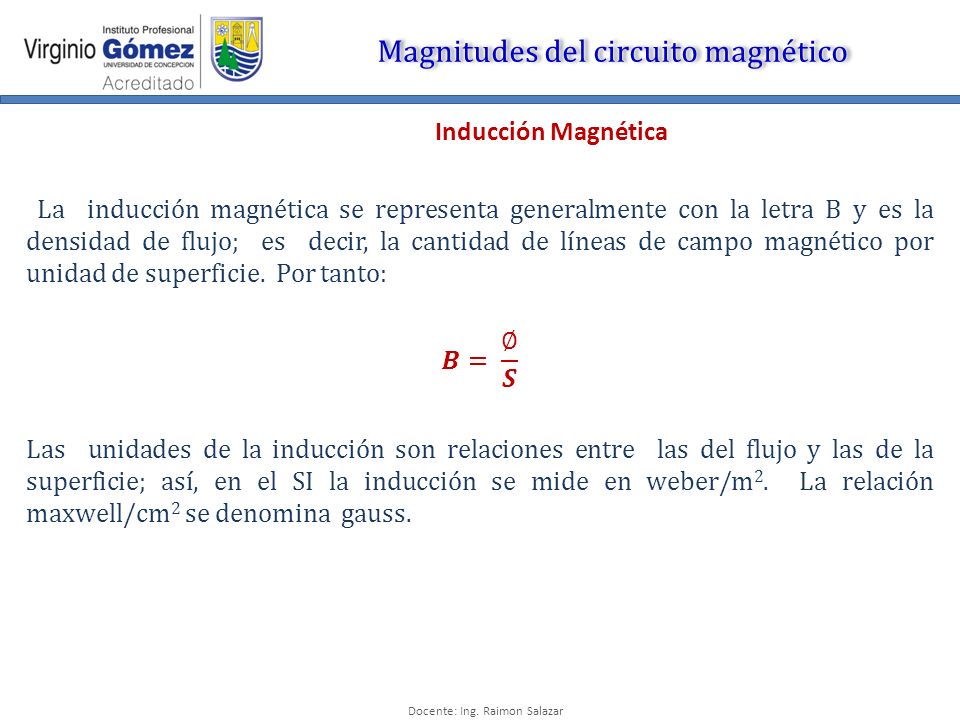

5 Docente: Ing. Raimon Salazar Magnitudes del circuito magnético

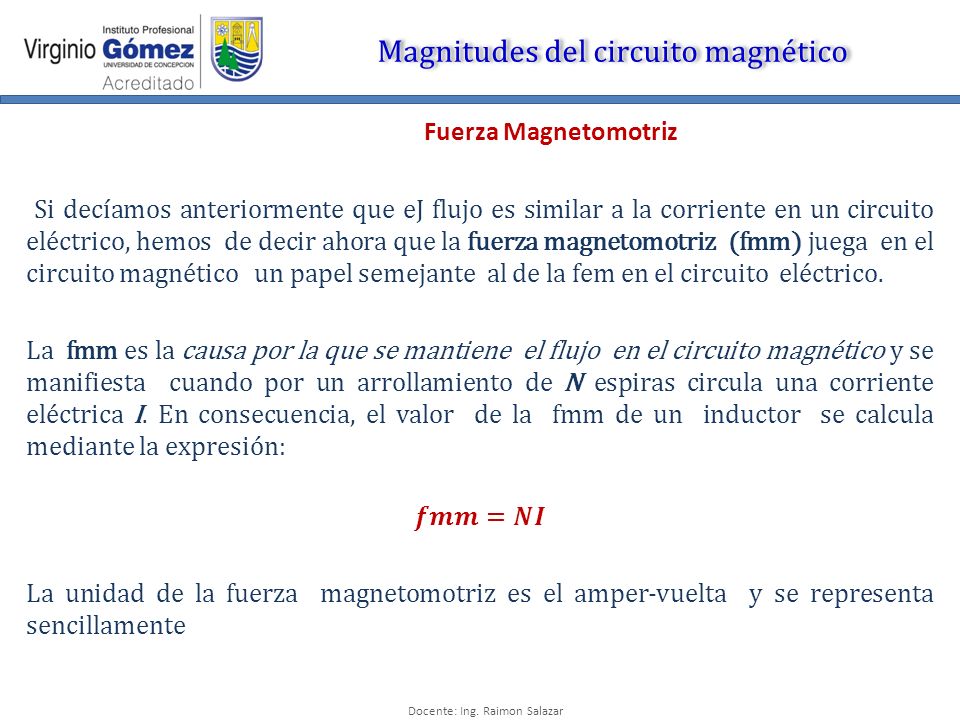

6 Docente: Ing. Raimon Salazar Magnitudes del circuito magnético

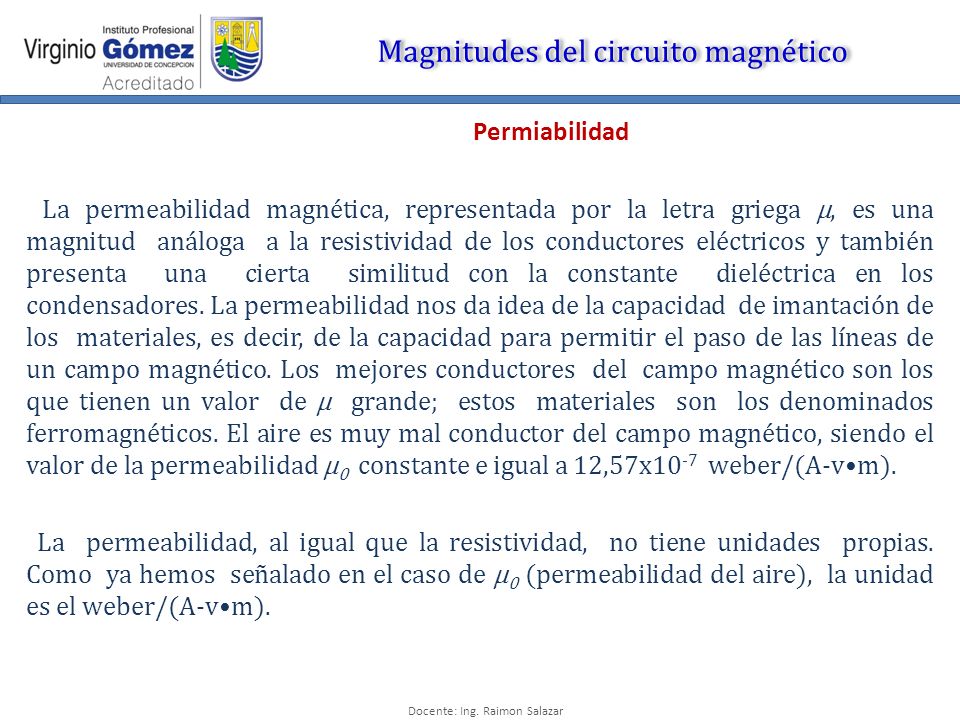

7 Docente: Ing. Raimon Salazar Magnitudes del circuito magnético Permiabilidad La permeabilidad magnética, representada por la letra griega µ, es una magnitud análoga a la resistividad de los conductores eléctricos y también presenta una cierta similitud con la constante dieléctrica en los condensadores. La permeabilidad nos da idea de la capacidad de imantación de los materiales, es decir, de la capacidad para permitir el paso de las líneas de un campo magnético. Los mejores conductores del campo magnético son los que tienen un valor de µ grande; estos materiales son los denominados ferromagnéticos. El aire es muy mal conductor del campo magnético, siendo el valor de la permeabilidad µ 0 constante e igual a 12,57x10 -7 weber/(A-vm). La permeabilidad, al igual que la resistividad, no tiene unidades propias. Como ya hemos señalado en el caso de µ 0 (permeabilidad del aire), la unidad es el weber/(A-vm).

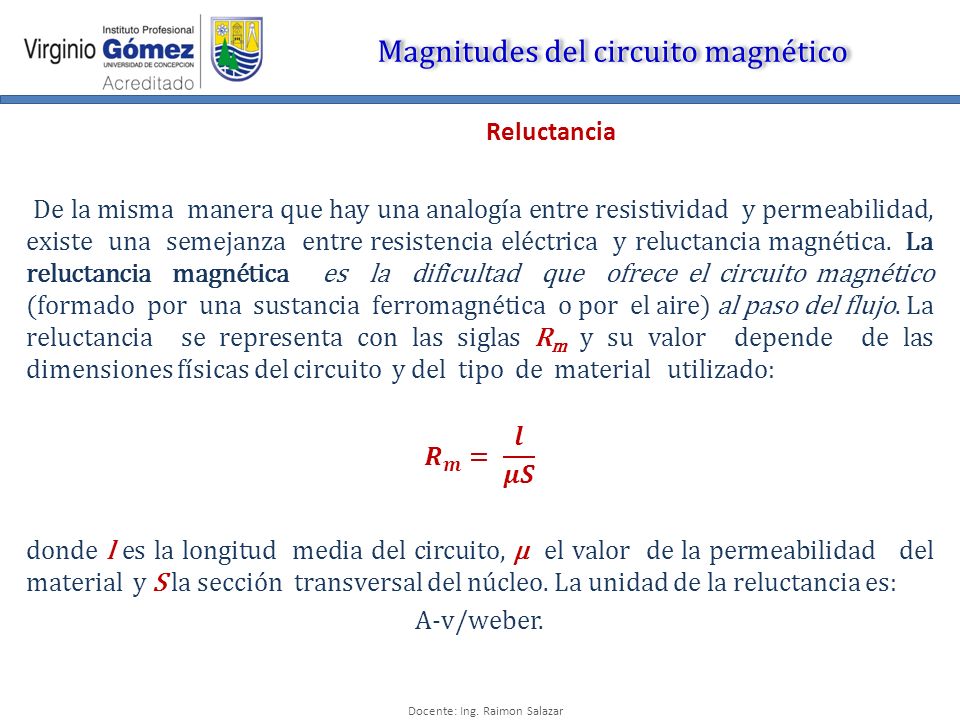

8 Docente: Ing. Raimon Salazar Magnitudes del circuito magnético
