1 Alumnos, ¡bienvenidos! Edgardo Javier Rúa Rangel Instalaciones Eléctricas y Monitores

2 Todo sobre mí Mis antecedentesMis antecedentes –Soy Instructor del SENA –Soy Ingeniero de Telecomunicaciones (USTA) –Especialista en Redes Corporativas de la UPC (Barcelona – España) –Diplomado en redes de tecnología CISCO (UNAB) Mi experienciaMi experiencia –Llevo 6 meses en la enseñanza. –4 años de experiencia laboral en diferentes empresas en el área de las telecomunicaciones (España – Colombia).

3 CONTENIDO INICIAL Conceptos de electricidadConceptos de electricidad Reseñar diferentes sistemas electrónicos.Reseñar diferentes sistemas electrónicos. Elementos electrónicos encontrados en monitores, fuentes y PC’s.Elementos electrónicos encontrados en monitores, fuentes y PC’s. Elementos electrónicos encontrados en redes eléctricas domiciliarias.Elementos electrónicos encontrados en redes eléctricas domiciliarias. Funcionalidades de los elementos electrónicos símbolos aprender a identificarlosFuncionalidades de los elementos electrónicos símbolos aprender a identificarlos Explicación funcionalidad del multimetro, realizar actividad con estudiantes, tipo taller en reconocer y la funcionalidad del mismo.Explicación funcionalidad del multimetro, realizar actividad con estudiantes, tipo taller en reconocer y la funcionalidad del mismo.

4 Mis objetivos Conocimientos de componentes eléctricos, como electrónicos de la vida diaria.Conocimientos de componentes eléctricos, como electrónicos de la vida diaria. Conocimiento de cómo realizar cálculos eléctricosConocimiento de cómo realizar cálculos eléctricos Utilización del multimetro.Utilización del multimetro. Componentes y etapas que componen un Monitor.Componentes y etapas que componen un Monitor. Cálculos eléctricos residenciales.Cálculos eléctricos residenciales.

5 El termino corriente eléctrica, se emplea para describir la tasa de flujo de carga que pasa por alguna región de espacio. La mayor parte de las aplicaciones prácticas de la electricidad tienen que ver con corrientes eléctricas. Por ejemplo, la batería de una luz de destellos suministra corriente al filamento De la bombilla cuando el interruptor se Conecta. QUE ES LA CORRIENTE

6 Podemos concluir que la corriente eléctrica, que son cargas en movimiento en los metales conductores como el cobre, son los electrones libres en esta caso los átomos del cobre. La corriente eléctrica se divide en dos partes: Corriente Alterna (CA) Corriente Continua (CD) CORRIENTE ELECTRICA

7 Se denomina corriente Alterna a la corriente en la que la magnitud y dirección varían periódicamente. Utilizada genéricamente, la CA se refiere a la forma en la cual la electricidad llega a los hogares y a las empresas. Sin embargo, las señales de audio y de radio transmitidas por los cables eléctricos, son también ejemplos de corriente alterna. CORRIENTE ALATERNA (CA)

8 Es el flujo continuo de electrones a través de electrones un conductor entre dos puntos de conductor distinto potencial. A diferencia de la corriente potencialcorrientepotencialcorriente alternaalterna, en la corriente continua las cargas cargas alternacargas eléctricaseléctricas circulan siempre en la misma dirección eléctricas (es decir, los terminales de mayor y de menor potencial son siempre los mismos). Aunque comúnmente se identifica Aunque comúnmente se identifica la corriente continua con la corriente constante (por ejemplo la suministrada por una batería), es continua toda corriente que mantenga siempre la misma polaridad. polaridad CORRIENTE CONTINUA (CD)

9 La razón del amplio uso de la corriente alterna viene determinada por su facilidad de transformación, cualidad de la que carece la corriente continua. corriente continuacorriente continua En el caso de la corriente continua la elevación de la tensión se logra conectando dínamos en serie, lo cual no es muy práctico, al contrario en corriente alterna se cuenta con un dispositivo: el transformador, que permite elevar la tensión de una forma eficiente. DIFERENCIAS CLARAS

10 El foco emite una luz cuando el filamento de tungsteno que se encuentra en su Interior se calienta al blanco lo que produce un brillo. Ahora bien el filamento por si mismo no produce corriente, por lo que es necesario una diferencia de potencial de 1,5 V entre sus terminales, Este voltaje se aplica a los extremos del filamento por medio de 2 alambres. Esto permite que el voltaje aplicado produzca una corriente a través del filamento QUE ES VOLTAJE O TENSION

11 La potencia eléctrica es la relación de transferencia de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado. Potencia es la velocidad a la que se consume la energía. QUE ES POTENCIA ELECTRICA

12 Frecuencia : La frecuencia de la línea nos indica que tanto la polaridad del voltaje como la dirección de la corriente cambia 60 veces en un segundo. Donde un 1 Hz es un ciclo por segundo. FRECUENCIA

13 Energía termoeléctricaEnergía termoeléctrica Centrales hidroeléctricasCentrales hidroeléctricas Energía NuclearEnergía Nuclear Centrales eólicasCentrales eólicas Centrales solaresCentrales solares FUENTES DE ENERGIA

14 Una central hidroeléctrica es aquella que utiliza energía hidráulica para la generación de energía eléctrica. Son el resultado actual de la evolución de los antiguos molinos que aprovechaban la corriente de los ríos para mover una rueda. ENERGIA HIDRAULICA

15

16 Energía eólica es la energía obtenida energía del viento, es decir, viento la energía cinética generada energía cinéticaenergía cinética por efecto de las corrientes de aire, y que es transformada en otras formas útiles para las actividades humanas. ENERGIA EOLICA

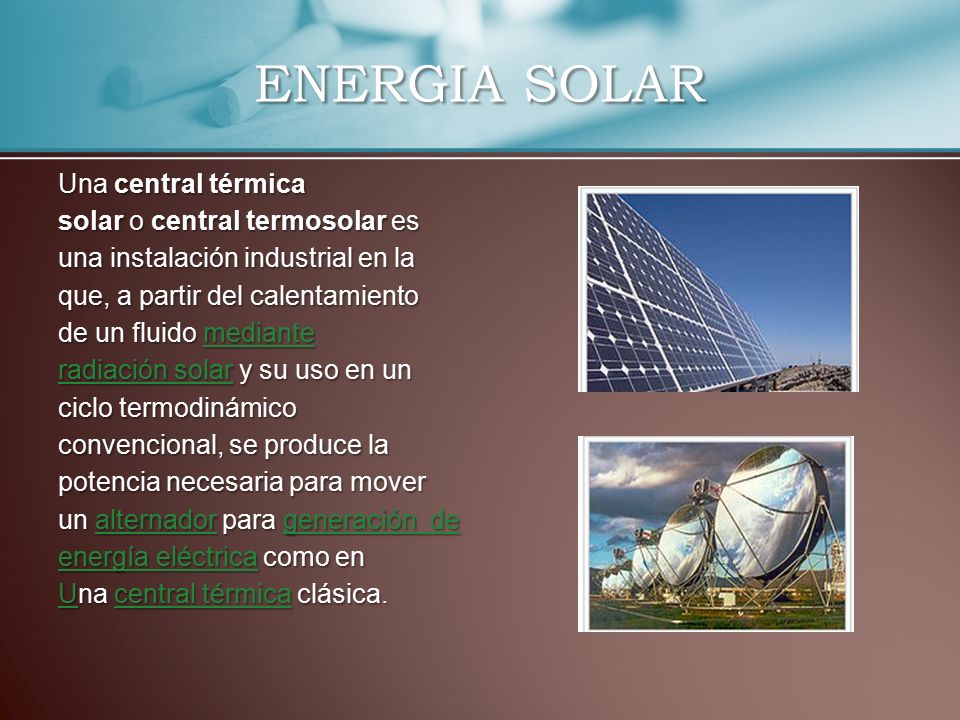

17 Una central térmica solar o central termosolar es una instalación industrial en la que, a partir del calentamiento de un fluido mediante mediante radiación solarradiación solar y su uso en un radiación solar ciclo termodinámico convencional, se produce la potencia necesaria para mover un alternador para generación de alternadorgeneración dealternadorgeneración de energía eléctricaenergía eléctrica como en energía eléctrica UUna central térmica clásica. central térmica Ucentral térmica ENERGIA SOLAR

18 En la electrónica existe gran variedad de componentes básicos que se emplean en los diferentes equipos electrónicos. Transistores. Tubos electrónicos. Dispositivos de presentación visual. Resistores. Capacitores o condensadores. Inductores o bobinas. LED.Diodos COMPONENTES ELECTRONICOS

19 El transistor es un dispositivo electrónico semiconductor que cumple Funciones de amplificador, oscilado, conmutador o rectificador. El término "transistor" es la Contracción en inglés de transfer resistor ("resistencia de transferencia"). TRANSISTORES

20 En esta categoría se incluyen los diodos de válvula de vacio, los amplificadores de válvula electrónica y tubos de rayos catódicos, para dispositivos de presentación visual. TUBOS ELECTRONICOS

21 Se construye a través de dos placas conductoras separadas por un aislador, que recibe el nombre de dieléctrico, el objetivo del condensador es almacenar y acumular la carga eléctrica que viene de una fuente de voltaje CAPACITORES O CONDENSADORES

22 Un inductor está constituido usualmente por una cabeza hueca de una bobina de conductor, típicamente alambre o hilo de cobre. La función básica es concentrar en la bobina el campo magnético de una corriente eléctrica. INDUCTORES

23 Los transformadores tienen la capacidad de transformar el voltaje y la corriente a niveles más altos o más bajos. No crean por supuesto, la energía a partir de la nada; por lo tanto, si un transformador aumenta el voltaje de una señal, reduce su corriente; y si reduce el voltaje de la señal, eleva la corriente. En otras palabras, la energía que fluye a través de un transformador, no puede ser superior a la energía que haya entrado en él. TRASNFORMADOR

24 Es un dispositivo semiconductor que permite semiconductor el paso de la corriente eléctrica en una única corriente eléctricacorriente eléctrica dirección con características similares a un interruptor. De forma simplificada, la curva interruptor característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de diferencia dediferencia de potencialpotencial, se comporta como un circuito potencial abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia resistencia EléctricaEléctrica muy pequeña. Eléctrica Debido a este comportamiento, se les suele denominar rectificadores, ya que son rectificadores dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. corriente alternacorriente continuacorriente alternacorriente continua Elkin da vidElkin da vid DIODOS
