TEMA IX CERAS.

Presentación del tema: "TEMA IX CERAS."— Transcripción de la presentación:

1 TEMA IX CERAS

2 Son poliésteres de alto peso molecular de alcoholes y ácidos grasos, fundible e insoluble en agua, de origen animal, vegetal, mineral o sintético. Se ablandan a una temperatura (Termoplásticos) relativamente baja. Pueden llevar como aditivos: gomas, grasas, aceites, resinas naturales y sintéticas y pigmentos. La composición determina su uso.

3 CLASIFICACIÓN DE LAS CERAS (por su origen)
CERAS NATURALES CERAS SINTÉTICAS MINERALES: Parafina Ozoquerita Microcristalina Montana VEGETALES: Carnauba Candelilla Uricuri ANIMALES: Cera de Abeja Espermaceti De Polietileno De Polioxietilenglicol Ceras Hidrogenades De Hidrocarburos halogenados Ceras de ésteres

4 CERAS VEGETALES CARNAUBA. Alta dureza y frágiles. Funden entre 84 y 91°C. URICURI. Duras y Frágiles. Funden entre 78 y 84º C. CANDELILLA. Son duras. Funden entre 68 y 75°C.

5 Ceras minerales Parafina. Relativamente blandas. Fusión entre 40 y 71°C. Alto CET. Microcristalina. Son tenaces y flexibles. Fusión entre 60 y 91°C. Ozoquerita. De propiedades parecidas al anterior. Fusión a los 65º C. Es de cadenas lineales ramificadas Montana. Son duras y frágiles. Fusión entre 72 y 92º C. Se utilizan para elevar el intervalo de fusión de las parafinas y disminuir la cantidad de cera de abejas.

6 Ceras animales Cera de abejas. Frágil a temperatura ambiente y plástica a 37º C. Funden entre 62 y 64º C. Espermaceti. Se encuentra en la grasa de la región cefálica del cachalote (no se usa en la actualidad).

7 Ceras sintéticas De polietileno De polioxietilenglicol
De hidrocarburos halogenados Ceras hidrogenadas Ceras de ésteres derivadas de la reacción de ácidos y alcoholes grasos

8 Requisitos Calentamiento uniforme. Toda la masa se debe calentar por igual No descamarse, romperse, ni distorsionarse a temperaturas de trabajo Colores que contrasten para poder diferenciarlas A 500ºC el residuo máximo permisible es del 0,1% del peso original Escurrimiento. Deformación plástica que sufre la cera. Depende de la temperatura, la fuerza aplicada y tiempo. Cuidados al calentar en la llama o en el agua No enfriar con agua Ser rígida a temperatura ambiente

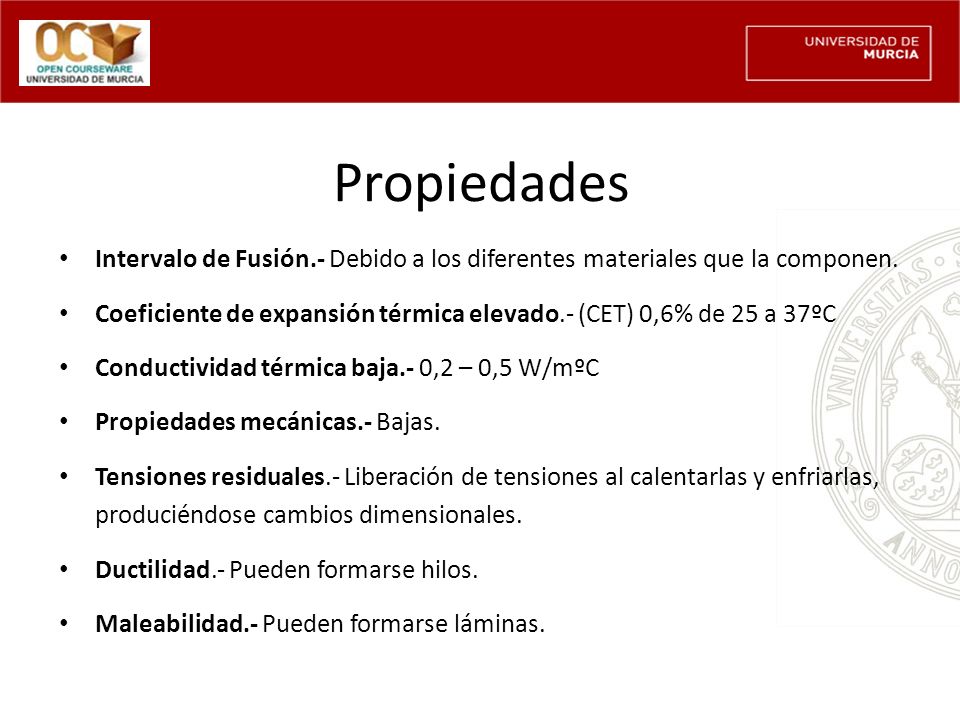

9 Propiedades Intervalo de Fusión.- Debido a los diferentes materiales que la componen. Coeficiente de expansión térmica elevado.- (CET) 0,6% de 25 a 37ºC Conductividad térmica baja.- 0,2 – 0,5 W/mºC Propiedades mecánicas.- Bajas. Tensiones residuales.- Liberación de tensiones al calentarlas y enfriarlas, produciéndose cambios dimensionales. Ductilidad.- Pueden formarse hilos. Maleabilidad.- Pueden formarse láminas.

10 Clasificación (según el uso)
Cera para patrones Cera para procesado Cera para impresiones Incrustaciones Coronas Puentes Base de prótesis parciales Encajonado Utilidad Adhesivas Otras Correctoras Para registro de mordida
