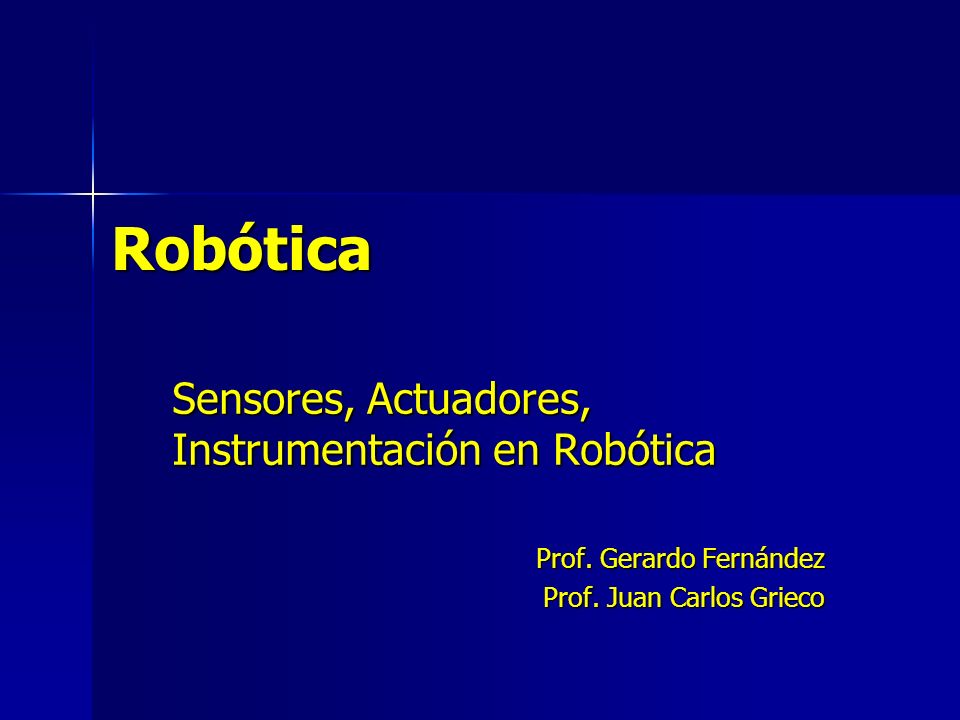

1 Robótica Sensores, Actuadores, Instrumentación en Robótica
Prof. Gerardo Fernández Prof. Juan Carlos Grieco

2 EL Robot Industrial Controlador Sensores internos Entrada/salida
Potencia Sensores externos Manipulador

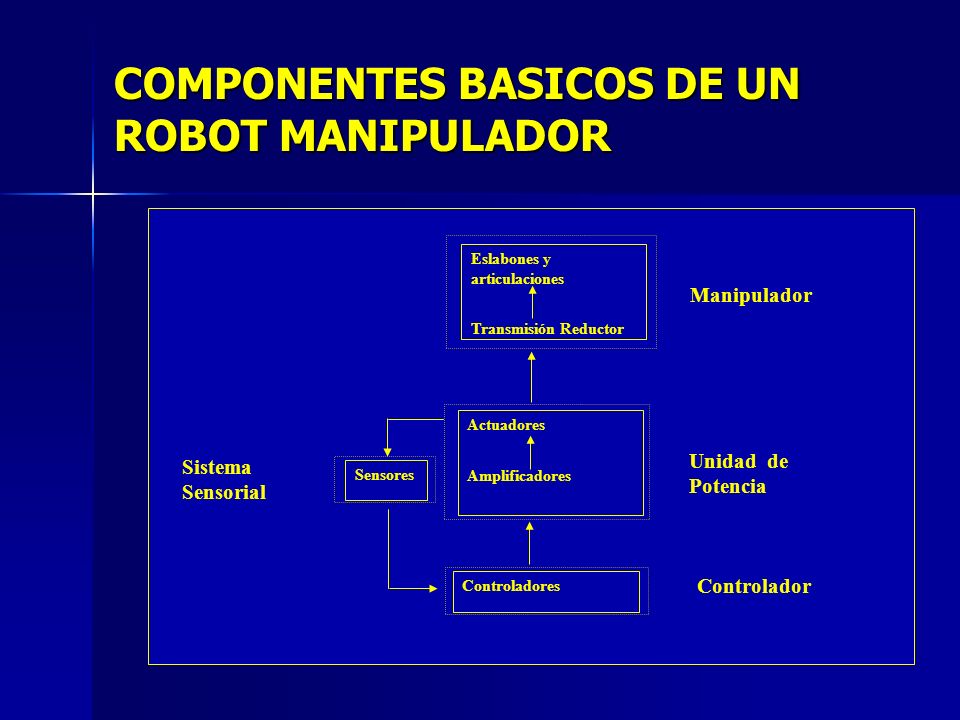

3 COMPONENTES BASICOS DE UN ROBOT MANIPULADOR
Eslabones y articulaciones Transmisión Reductor Manipulador Actuadores Amplificadores Sistema Sensorial Unidad de Potencia Sensores Controladores Controlador

4 Componentes mecánicos
ARTICULACIONES ACTUADORES TRANSMISIONES Y REDUCTORES FRENOS SUBSISTEMAS MECÁNICOS: Muñeca, Elemento terminal

5 Componentes mecánicos

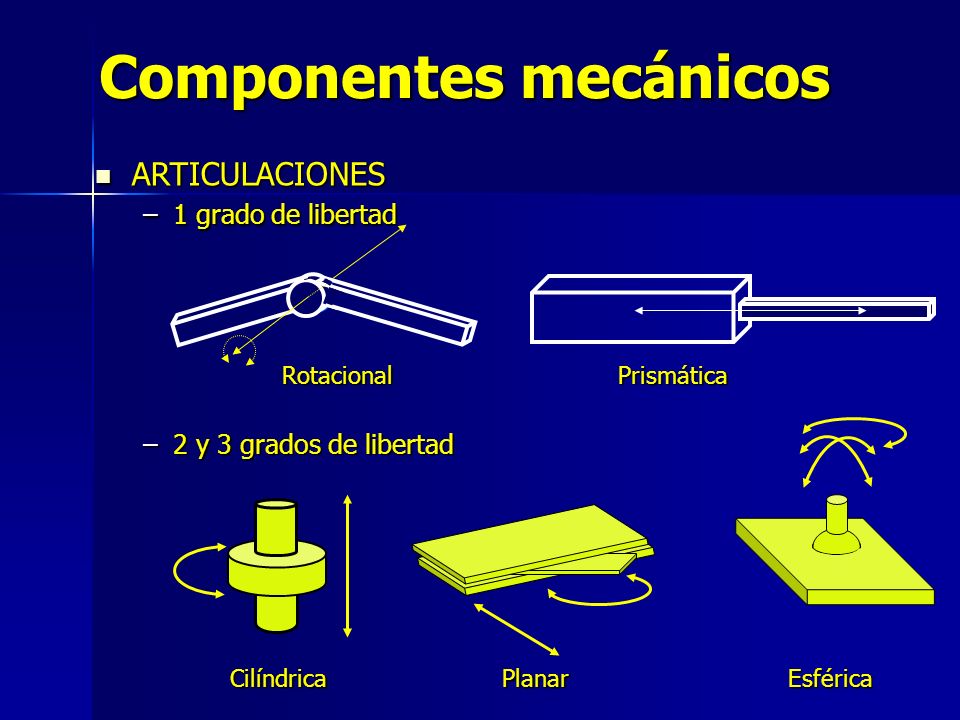

ARTICULACIONES 1 grado de libertad Rotacional Prismática 2 y 3 grados de libertad Esférica Cilíndrica Planar

6 Componentes mecánicos

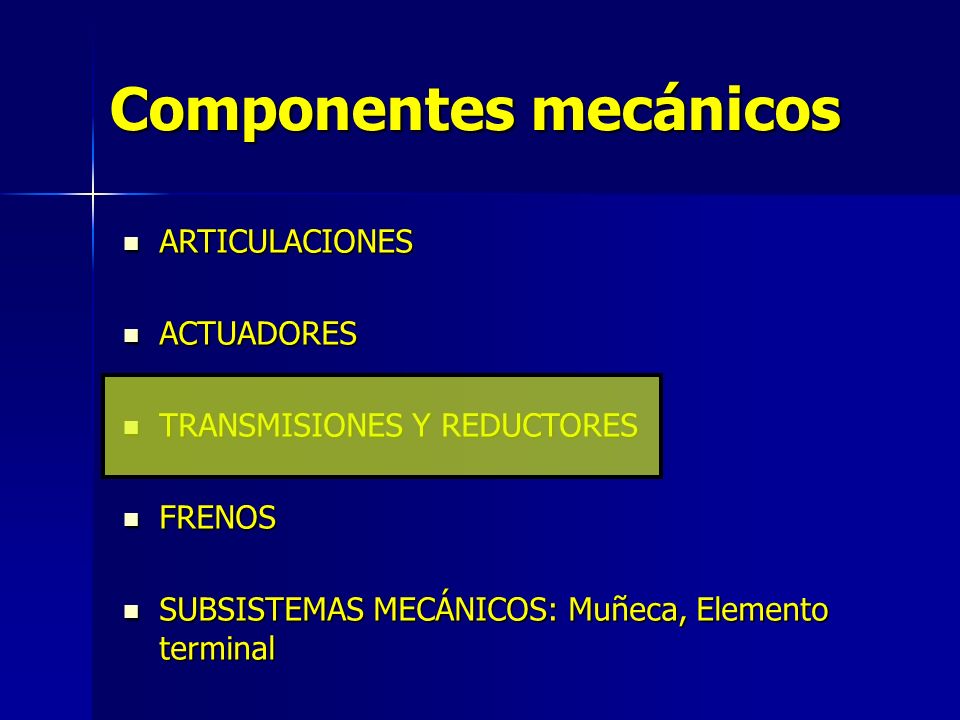

ARTICULACIONES ACTUADORES TRANSMISIONES Y REDUCTORES FRENOS SUBSISTEMAS MECÁNICOS: Muñeca, Elemento terminal

7 Los actuadores: Motores DC

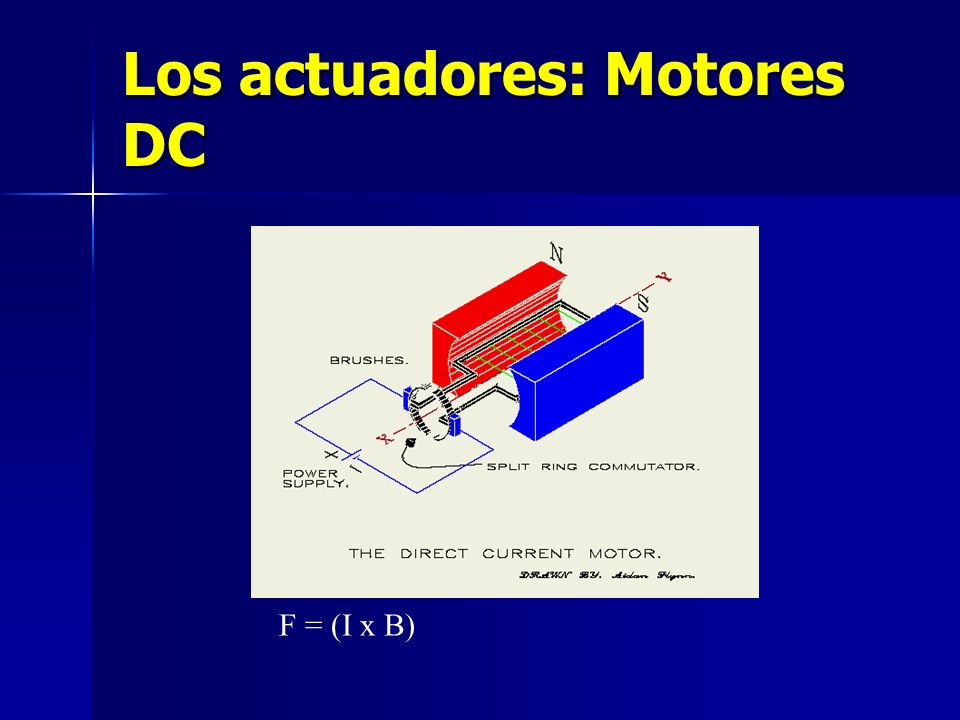

F = (I x B)

8 Los actuadores: Motores DC

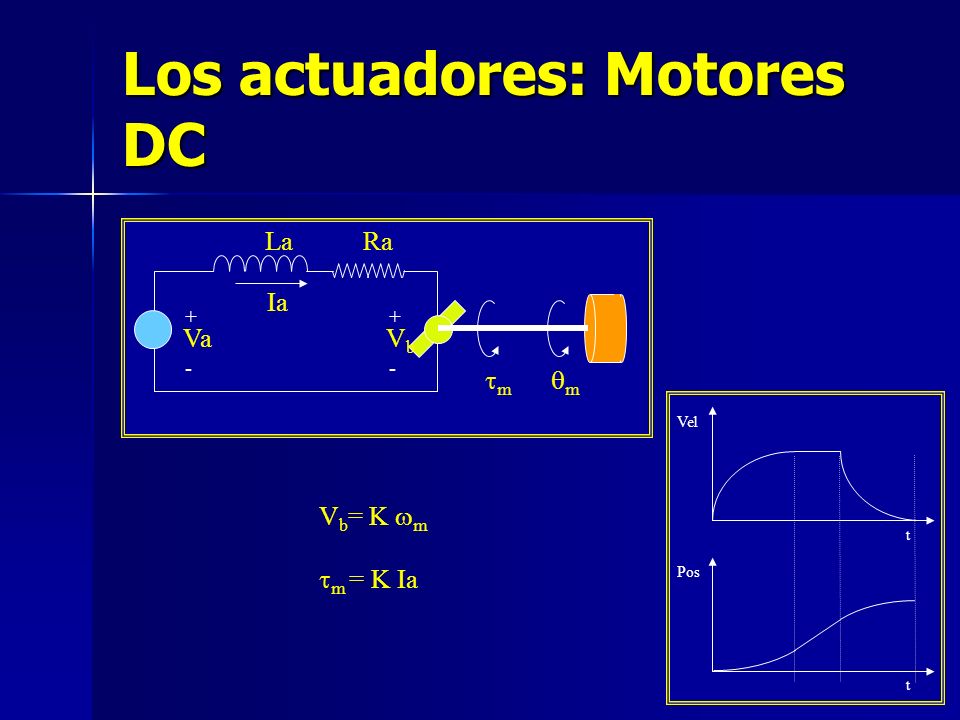

Va Ia La Ra tm qm + - Vb Vel Vb= K wm t tm = K Ia Pos t

9 Los actuadores: Motores DC
Motor Maxon

10 Los actuadores: Motores de paso

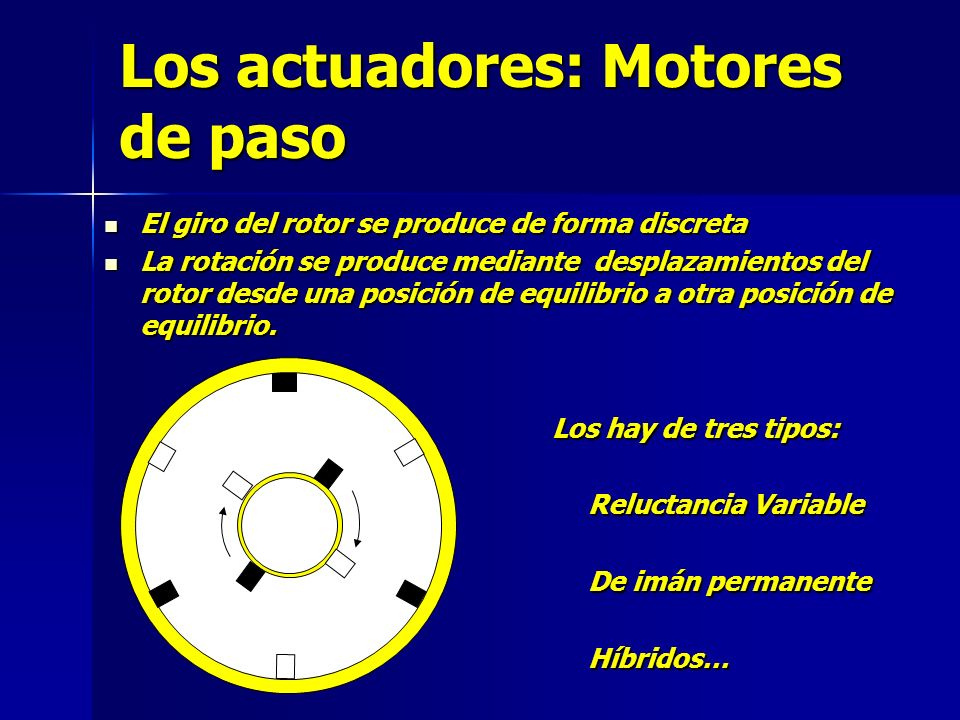

El giro del rotor se produce de forma discreta La rotación se produce mediante desplazamientos del rotor desde una posición de equilibrio a otra posición de equilibrio. Los hay de tres tipos: Reluctancia Variable De imán permanente Híbridos…

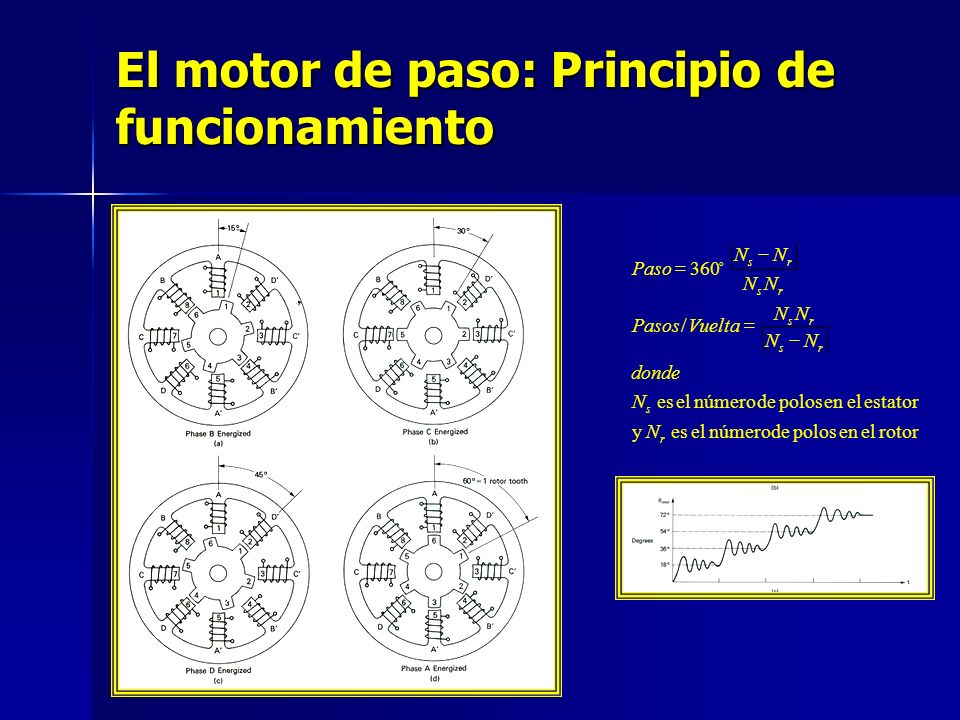

11 El motor de paso: Principio de funcionamiento

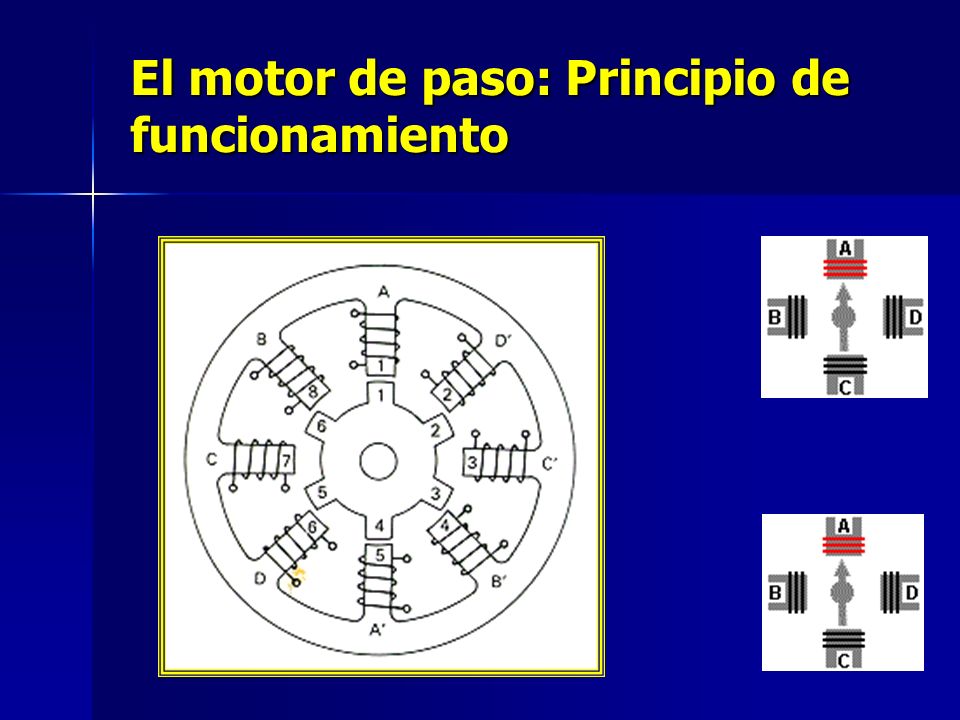

rotor el en polos de número es y estator / 360 r s N donde Vuelta Pasos Paso - = o

12 El motor de paso: Principio de funcionamiento

13 Los actuadores: Motores de paso

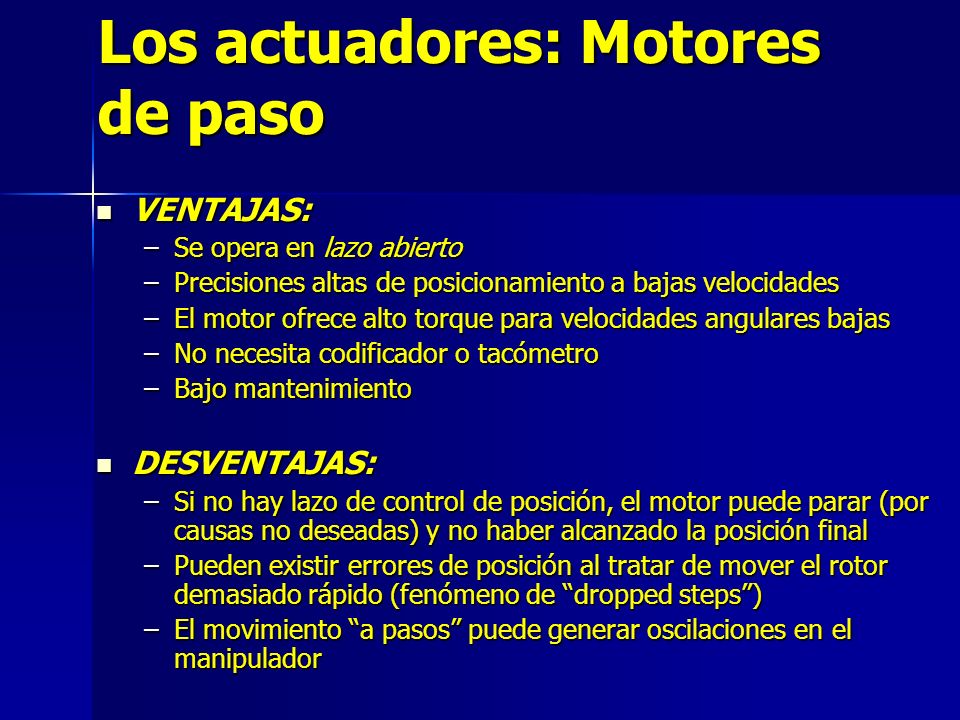

VENTAJAS: Se opera en lazo abierto Precisiones altas de posicionamiento a bajas velocidades El motor ofrece alto torque para velocidades angulares bajas No necesita codificador o tacómetro Bajo mantenimiento DESVENTAJAS: Si no hay lazo de control de posición, el motor puede parar (por causas no deseadas) y no haber alcanzado la posición final Pueden existir errores de posición al tratar de mover el rotor demasiado rápido (fenómeno de “dropped steps”) El movimiento “a pasos” puede generar oscilaciones en el manipulador

14 Actuadores: Motores Hidráulicos
Servo Válvula Motor Controlador Bomba Hidráulica

15 Los actuadores: Motores Hidráulicos

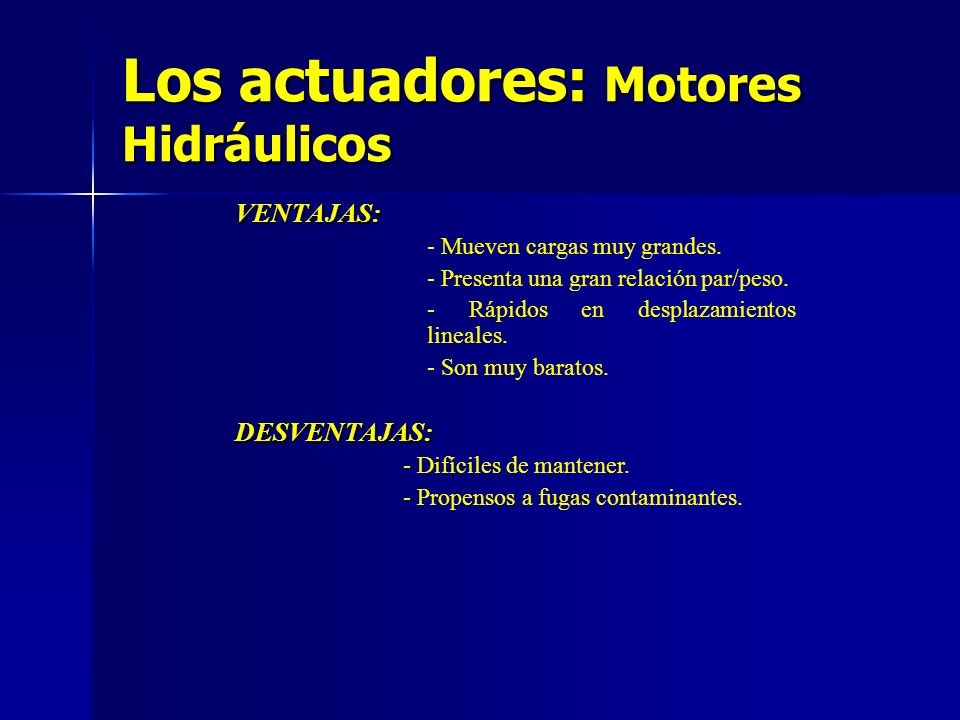

VENTAJAS: - Mueven cargas muy grandes. - Presenta una gran relación par/peso. - Rápidos en desplazamientos lineales. - Son muy baratos. DESVENTAJAS: - Difíciles de mantener. - Propensos a fugas contaminantes.

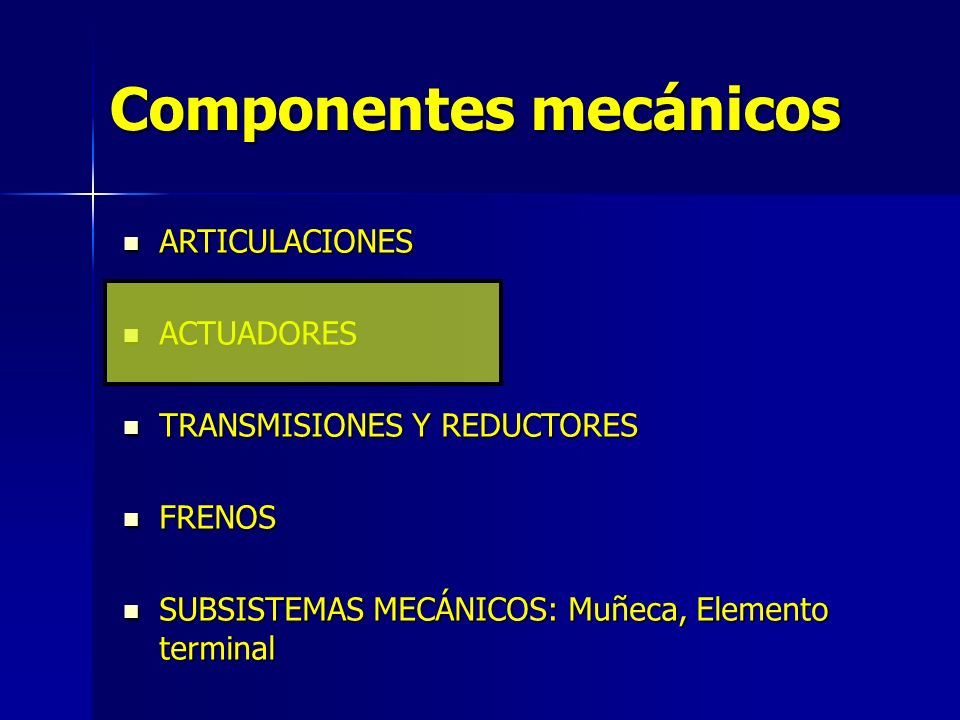

16 Componentes mecánicos
ARTICULACIONES ACTUADORES TRANSMISIONES Y REDUCTORES FRENOS SUBSISTEMAS MECÁNICOS: Muñeca, Elemento terminal

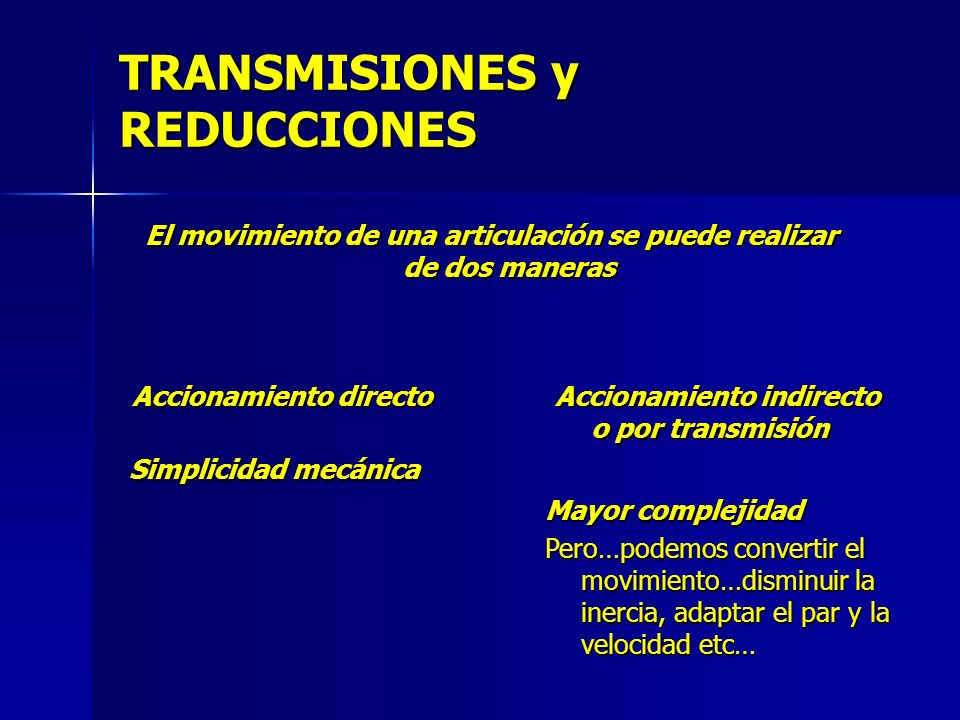

17 TRANSMISIONES y REDUCCIONES
El movimiento de una articulación se puede realizar de dos maneras Accionamiento directo Accionamiento indirecto o por transmisión Simplicidad mecánica Mayor complejidad Pero…podemos convertir el movimiento…disminuir la inercia, adaptar el par y la velocidad etc…

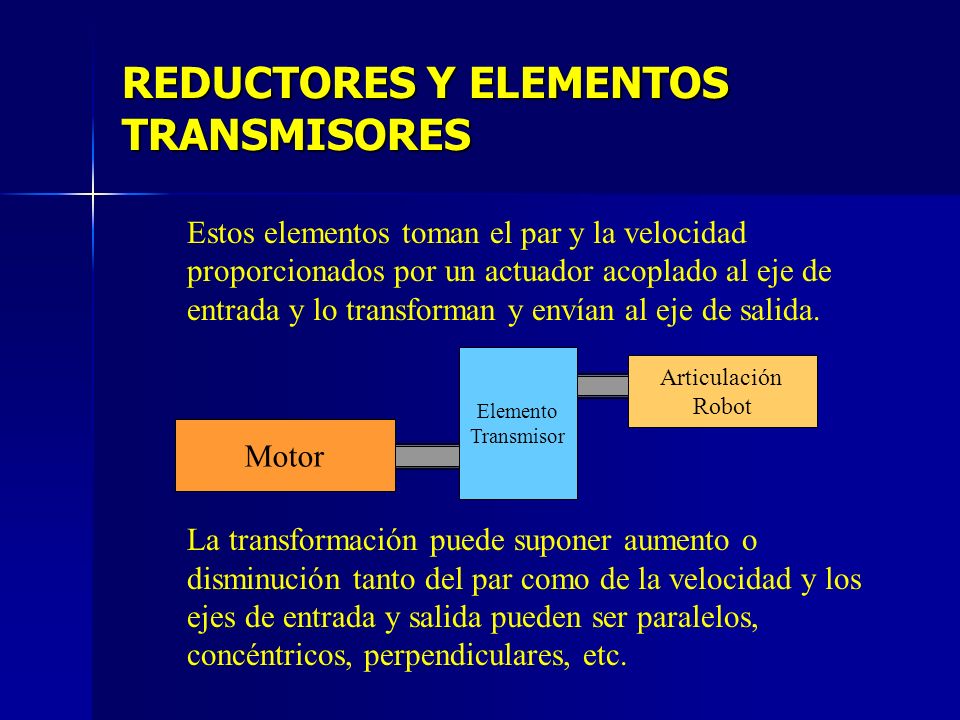

18 REDUCTORES Y ELEMENTOS TRANSMISORES
Estos elementos toman el par y la velocidad proporcionados por un actuador acoplado al eje de entrada y lo transforman y envían al eje de salida. La transformación puede suponer aumento o disminución tanto del par como de la velocidad y los ejes de entrada y salida pueden ser paralelos, concéntricos, perpendiculares, etc. Elemento Transmisor Articulación Robot Motor

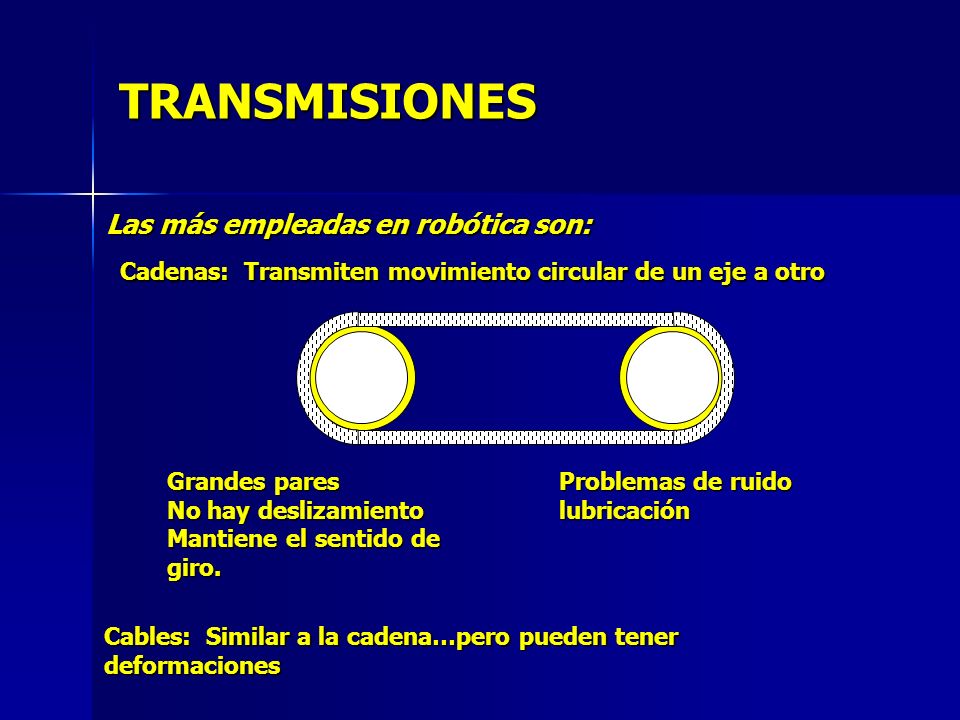

19 TRANSMISIONES Las más empleadas en robótica son:
Cadenas: Transmiten movimiento circular de un eje a otro Grandes pares No hay deslizamiento Mantiene el sentido de giro. Problemas de ruido lubricación Cables: Similar a la cadena…pero pueden tener deformaciones

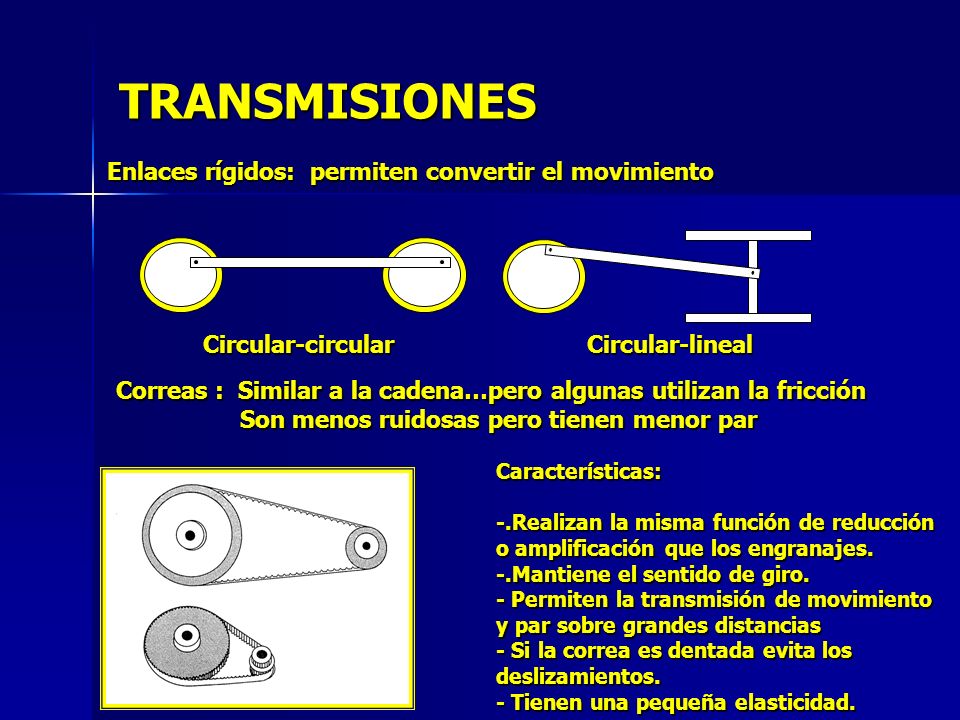

20 TRANSMISIONES Enlaces rígidos: permiten convertir el movimiento
Circular-circular Circular-lineal Correas : Similar a la cadena…pero algunas utilizan la fricción Son menos ruidosas pero tienen menor par Características: -.Realizan la misma función de reducción o amplificación que los engranajes. -.Mantiene el sentido de giro. - Permiten la transmisión de movimiento y par sobre grandes distancias - Si la correa es dentada evita los deslizamientos. - Tienen una pequeña elasticidad.

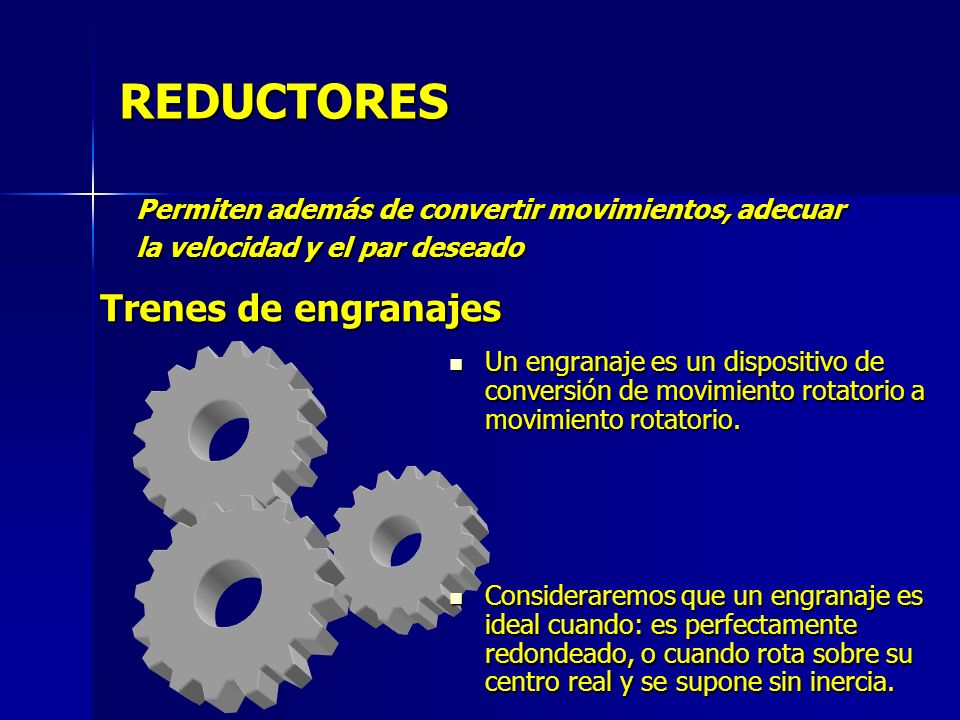

21 REDUCTORES Trenes de engranajes
Permiten además de convertir movimientos, adecuar la velocidad y el par deseado Trenes de engranajes Un engranaje es un dispositivo de conversión de movimiento rotatorio a movimiento rotatorio. Consideraremos que un engranaje es ideal cuando: es perfectamente redondeado, o cuando rota sobre su centro real y se supone sin inercia.

22 Conversión de movimiento Engranajes ideales
T1*1=T2*2 r1*1=r2*2 N1/r1=N2/r2 T1=T2*(N1/N2) J1=(N1/N2)2*J2 MAXON

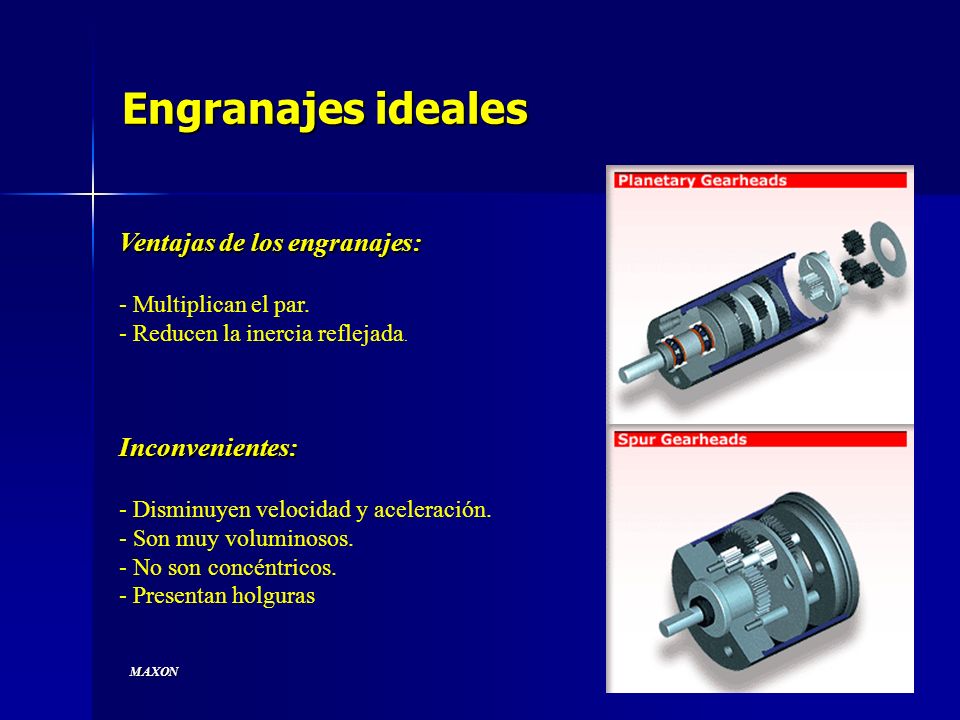

23 Engranajes ideales Ventajas de los engranajes: Inconvenientes:
- Multiplican el par. - Reducen la inercia reflejada. Inconvenientes: - Disminuyen velocidad y aceleración. - Son muy voluminosos. - No son concéntricos. - Presentan holguras MAXON

24 Conversión de movimiento De rotacional a lineal: el tornillo sin fin

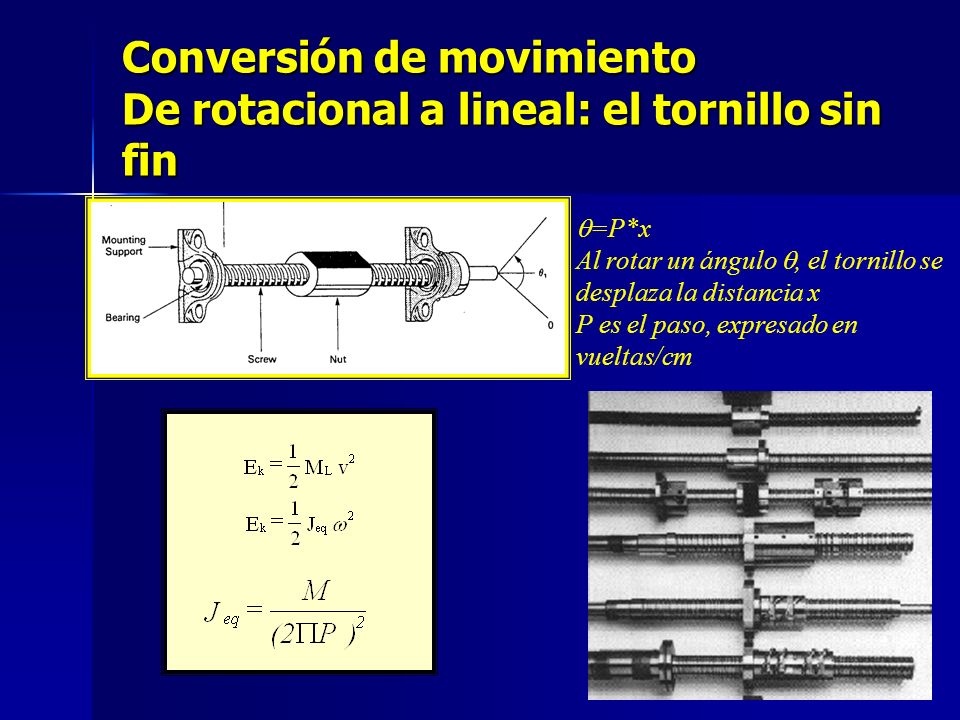

=P*x Al rotar un ángulo , el tornillo se desplaza la distancia x P es el paso, expresado en vueltas/cm

25 Conversión de movimiento De rotacional a lineal: sistemas con piñón
x r Siendo “r” el radio de circunferencia del piñón x=2rn; n: número de vueltas y J=Mr2, J es la inercia vista por la entrada

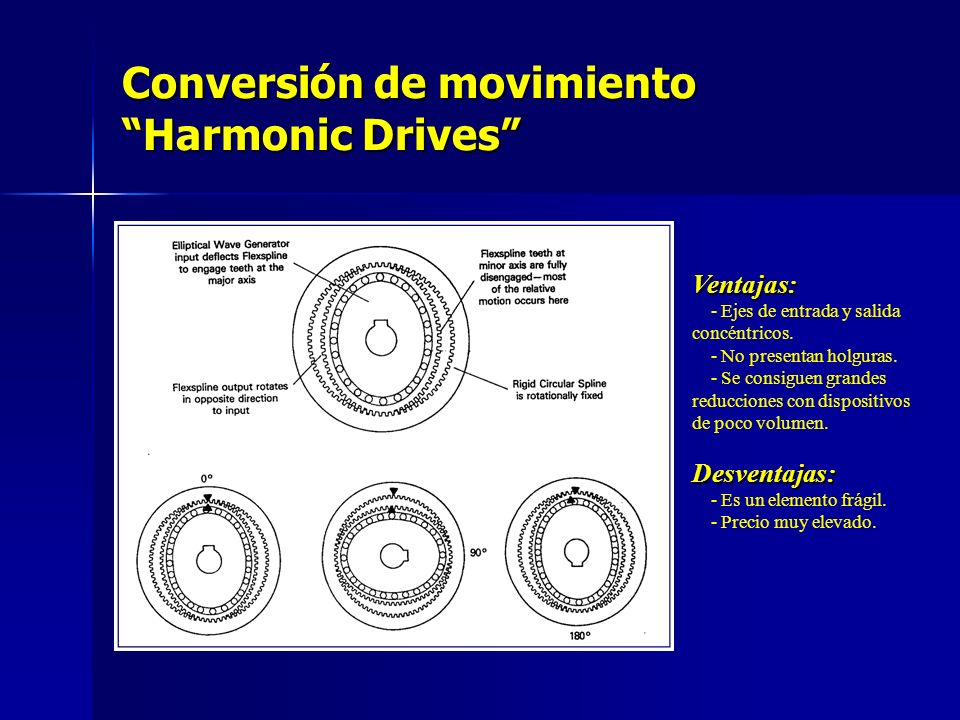

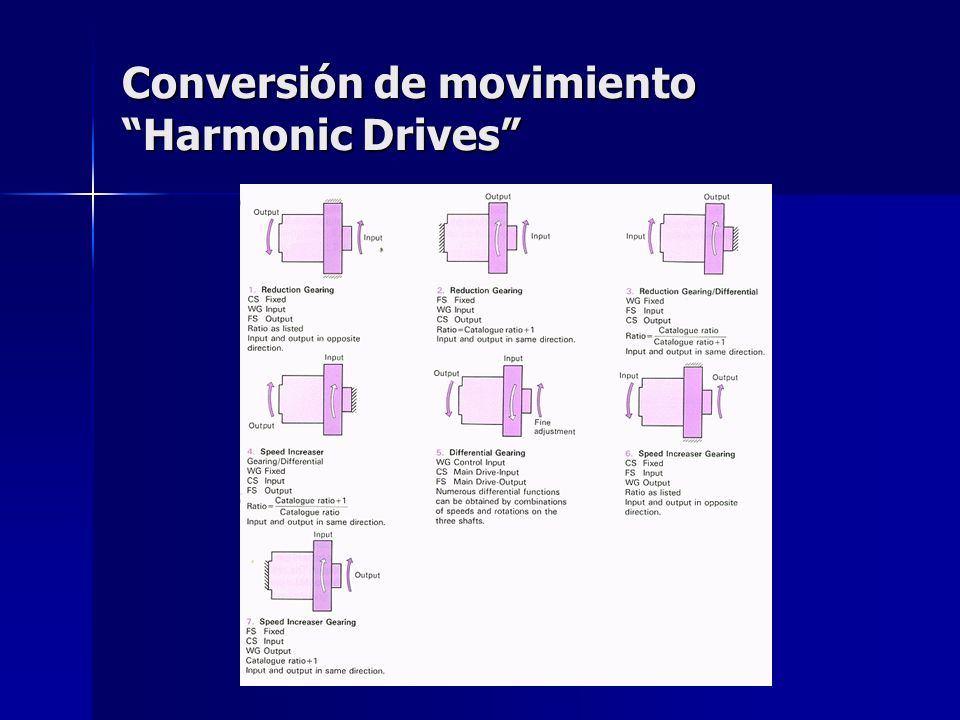

26 Conversión de movimiento “Harmonic Drives”

27 Conversión de movimiento “Harmonic Drives”

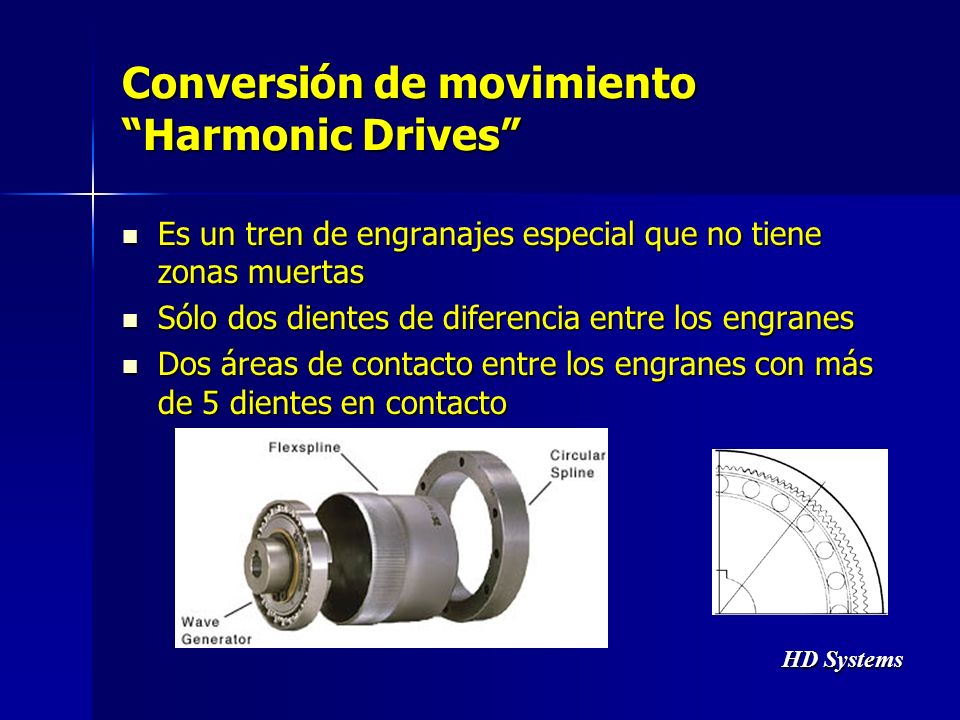

Es un tren de engranajes especial que no tiene zonas muertas Sólo dos dientes de diferencia entre los engranes Dos áreas de contacto entre los engranes con más de 5 dientes en contacto HD Systems

28 Conversión de movimiento “Harmonic Drives”
Ventajas: - Ejes de entrada y salida concéntricos. - No presentan holguras. - Se consiguen grandes reducciones con dispositivos de poco volumen. Desventajas: - Es un elemento frágil. - Precio muy elevado.

29 Conversión de movimiento “Harmonic Drives”

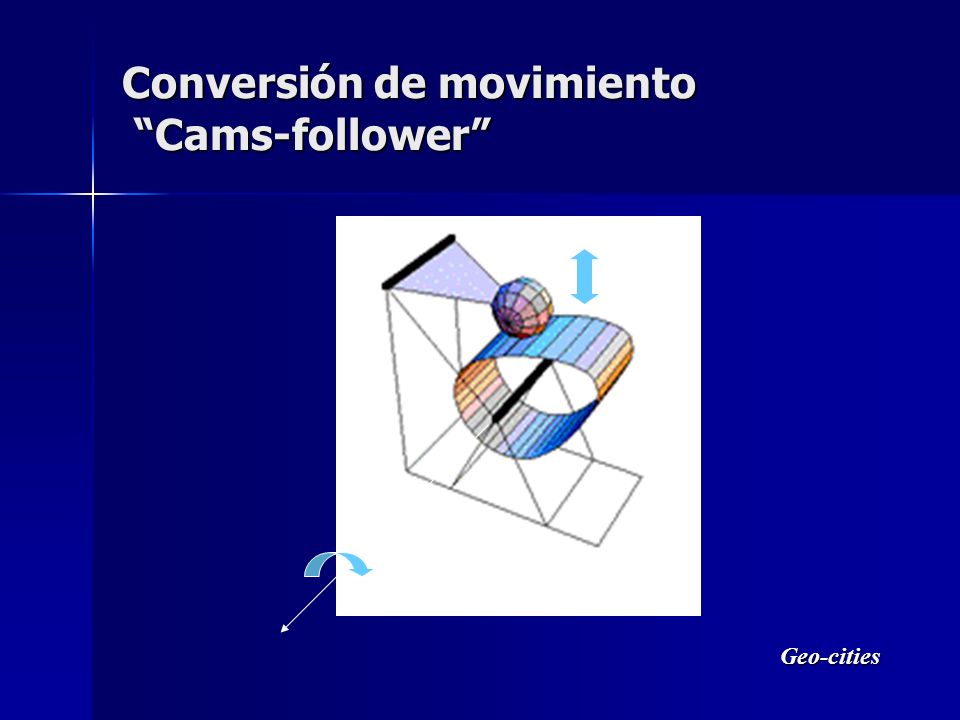

30 Conversión de movimiento “Cams-follower”
Geo-cities

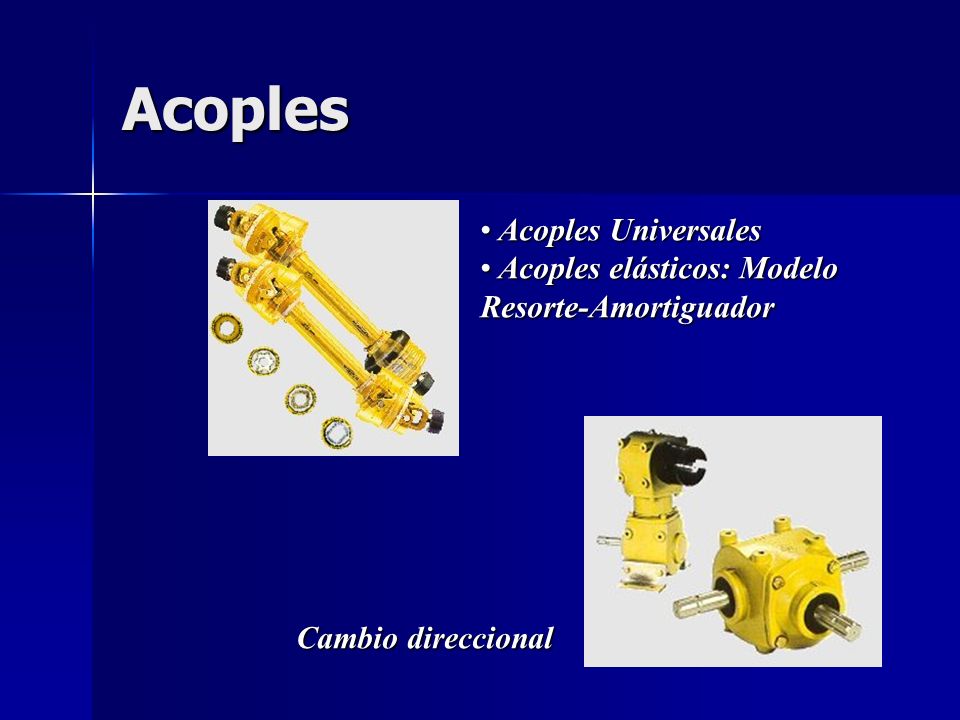

31 Acoples Acoples Universales Acoples elásticos: Modelo
Resorte-Amortiguador Cambio direccional

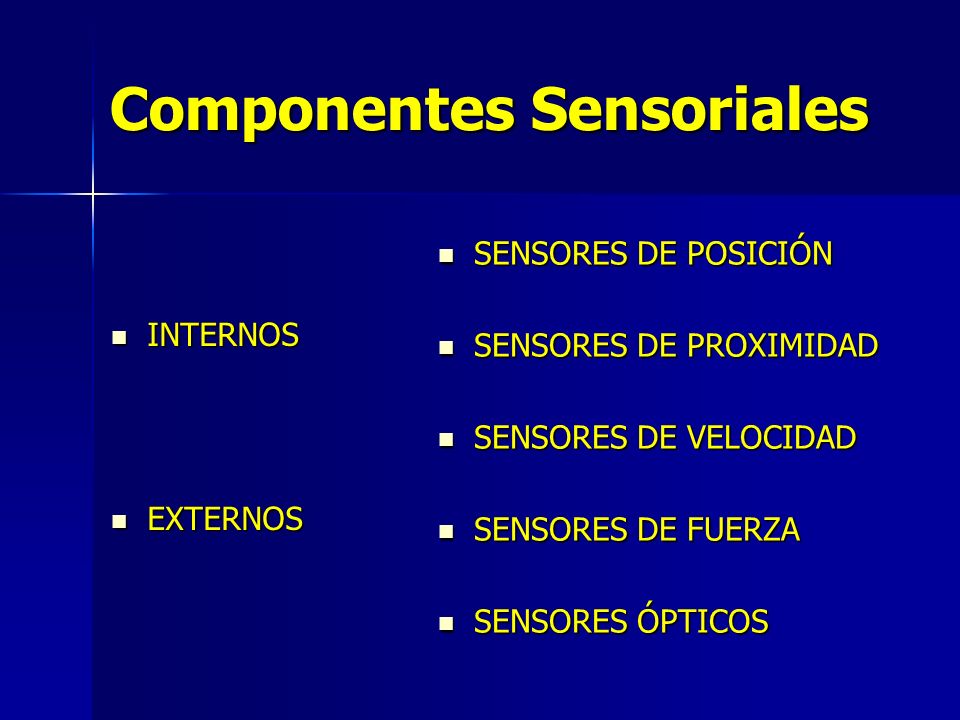

32 Componentes Sensoriales
SENSORES DE POSICIÓN SENSORES DE PROXIMIDAD SENSORES DE VELOCIDAD SENSORES DE FUERZA SENSORES ÓPTICOS INTERNOS EXTERNOS

33 Sensores Potenciómetros Absolutos
POSICIÓN Codificadores ópticos Incrementales INTERNOS Resolvers VELOCIDAD: Tacómetros SENSORES ACELERACIÓN: Acelerómetros Proximidad Presión EXTERNOS Fuerza Distancia (ultrasonidos), infrarrojos Visión

34 Sensores de posición: Potenciómetros
Convierte posiciones mecánicas en tensiones eléctricas de una forma muy sencilla. Rotatorio Lineal

35 Sensores de posición; el encoder absoluto

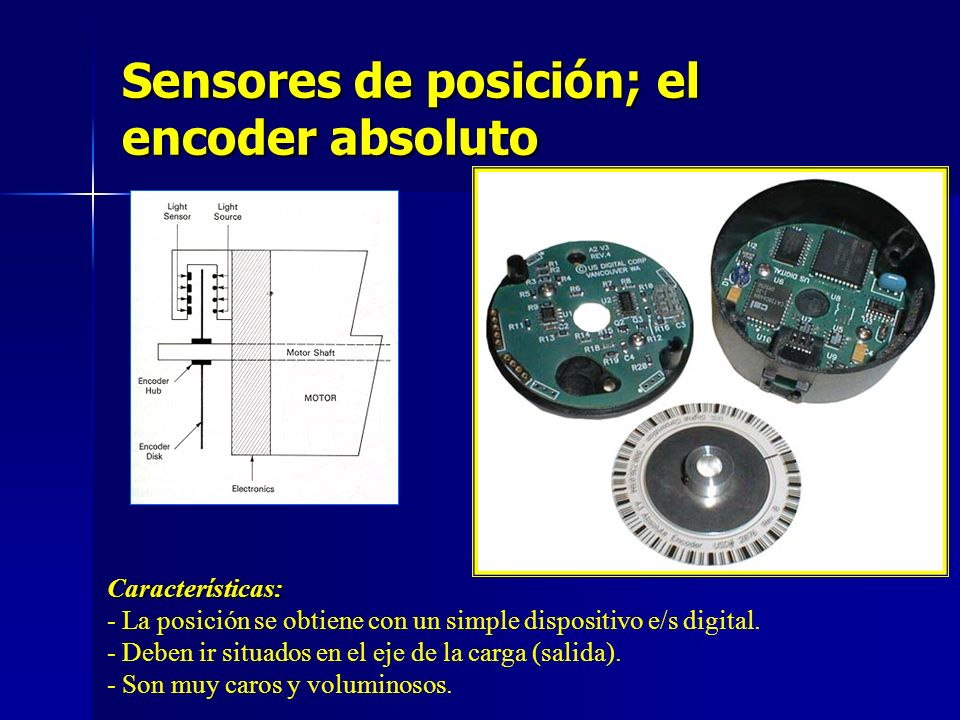

Características: - La posición se obtiene con un simple dispositivo e/s digital. - Deben ir situados en el eje de la carga (salida). - Son muy caros y voluminosos.

36 Sensores de posición; el encoder incremental

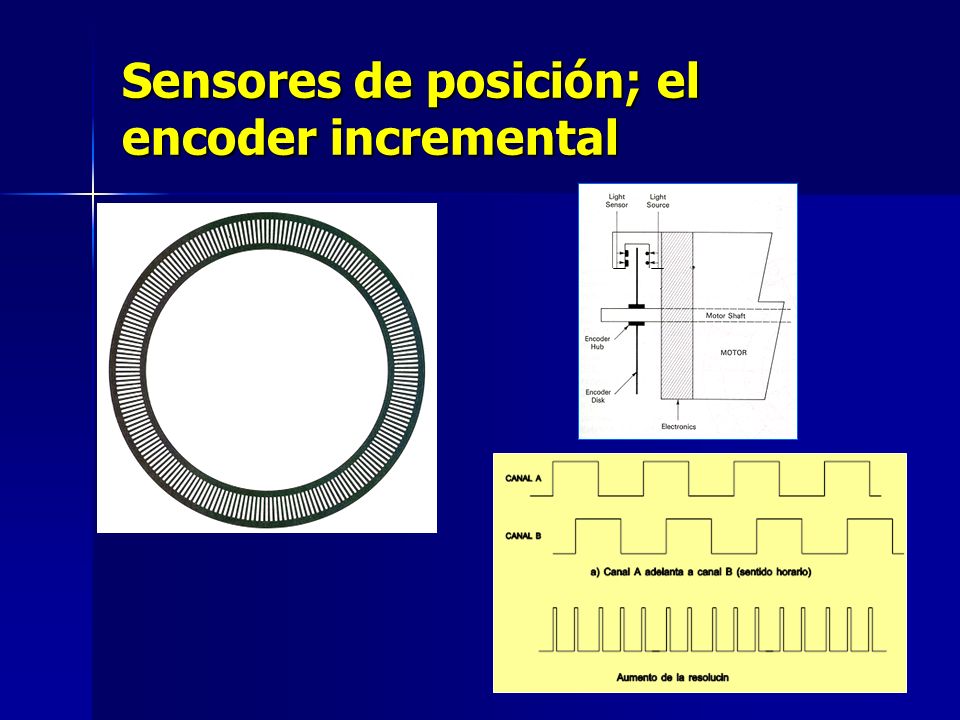

37 Sensores de posición; el encoder incremental
Típicos encoders incrementales con 100, 128, 200, 256, 500, 512, 1000, 1024, 2000 y 2048 líneas. Resolución=360/N. Se puede incrementar la resolución electrónicamente. Para ello se emplean dos fotodetectores en lugar de uno

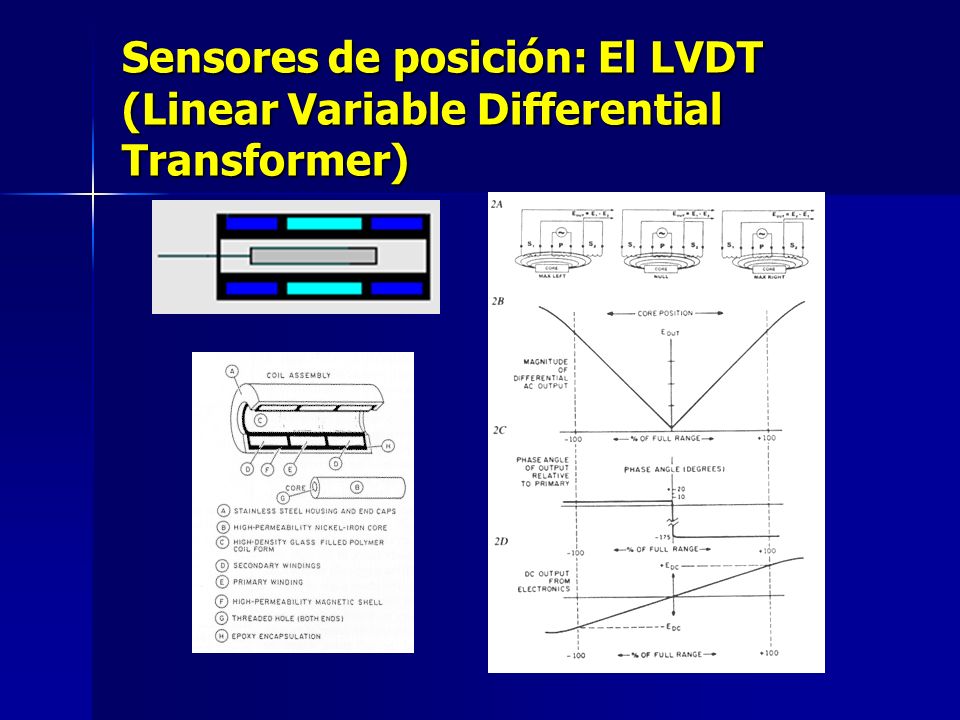

38 Sensores de posición: El LVDT (Linear Variable Differential Transformer)

39 Sensores de Proximidad en Robótica

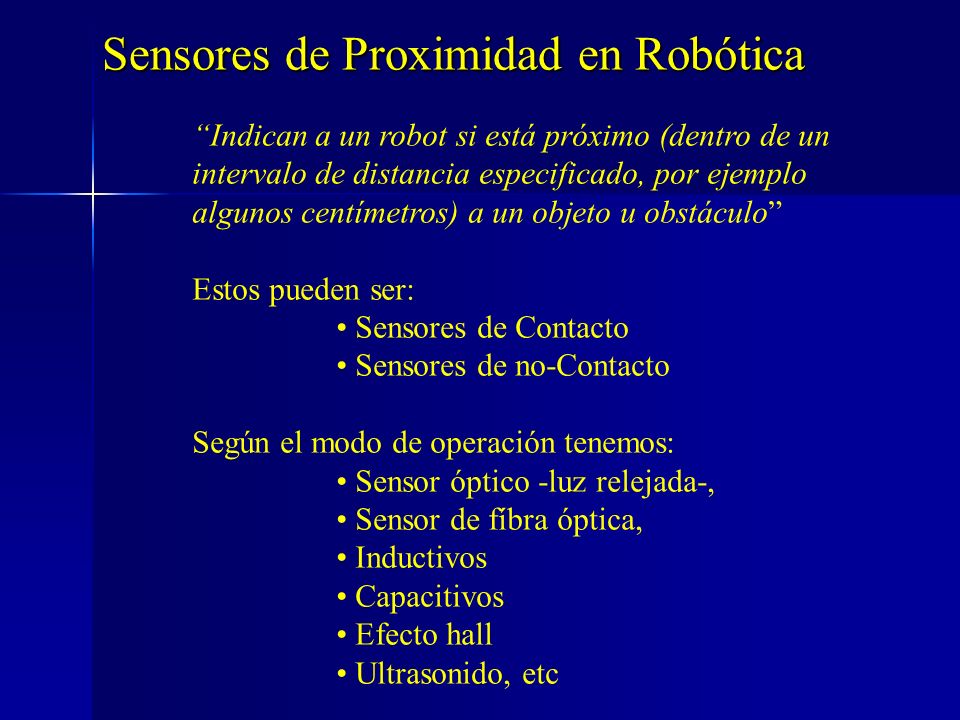

“Indican a un robot si está próximo (dentro de un intervalo de distancia especificado, por ejemplo algunos centímetros) a un objeto u obstáculo” Estos pueden ser: Sensores de Contacto Sensores de no-Contacto Según el modo de operación tenemos: Sensor óptico -luz relejada-, Sensor de fíbra óptica, Inductivos Capacitivos Efecto hall Ultrasonido, etc

40 Sensores de Proximidad en Robótica

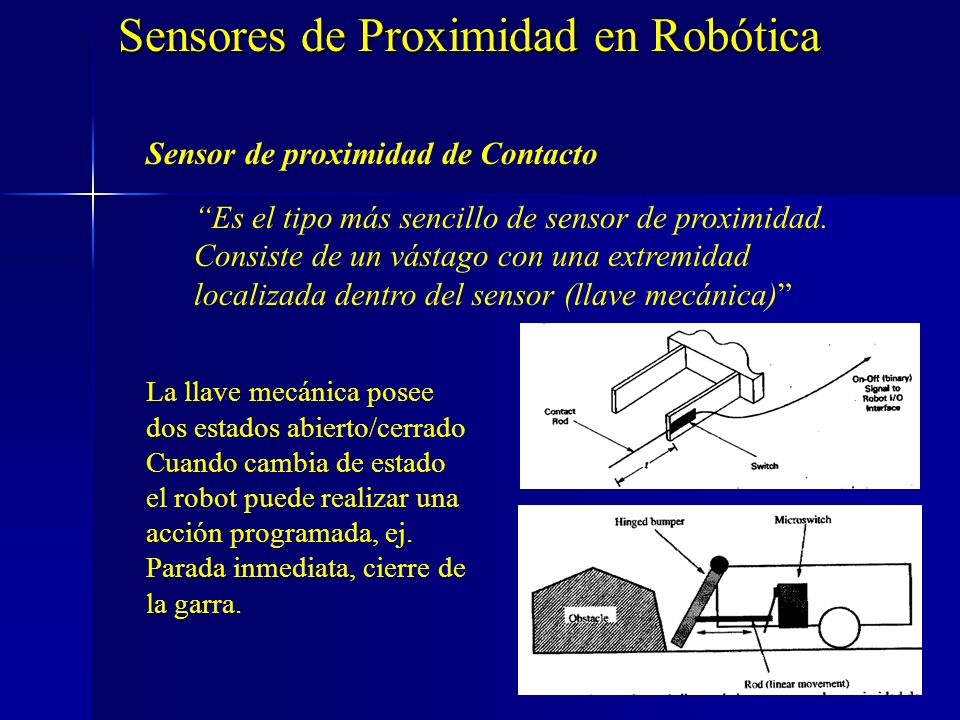

Sensor de proximidad de Contacto “Es el tipo más sencillo de sensor de proximidad. Consiste de un vástago con una extremidad localizada dentro del sensor (llave mecánica)” La llave mecánica posee dos estados abierto/cerrado Cuando cambia de estado el robot puede realizar una acción programada, ej. Parada inmediata, cierre de la garra.

41 Sensor de proximidad de no Contacto

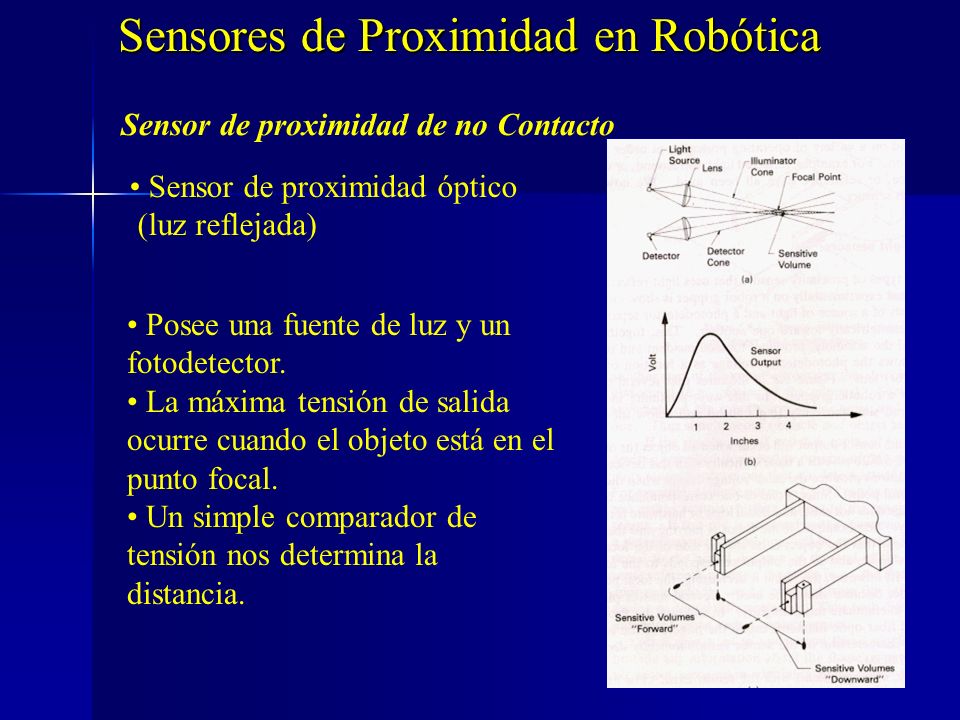

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor de proximidad óptico (luz reflejada) Posee una fuente de luz y un fotodetector. La máxima tensión de salida ocurre cuando el objeto está en el punto focal. Un simple comparador de tensión nos determina la distancia.

42 Sensor de proximidad de no Contacto

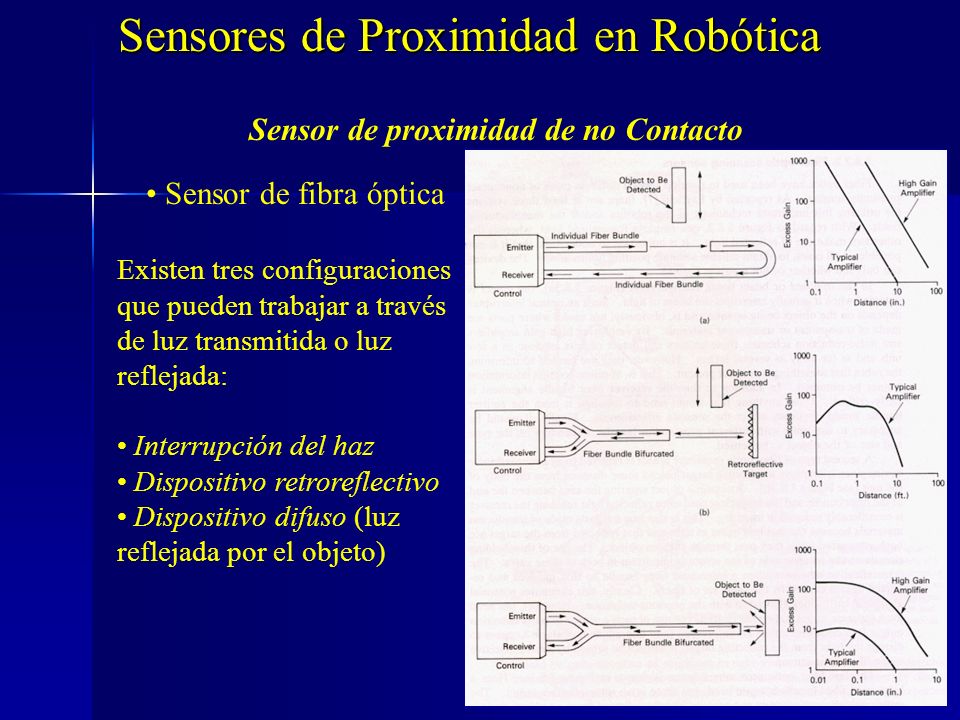

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor de fibra óptica Existen tres configuraciones que pueden trabajar a través de luz transmitida o luz reflejada: Interrupción del haz Dispositivo retroreflectivo Dispositivo difuso (luz reflejada por el objeto)

43 Sensor de proximidad de no Contacto

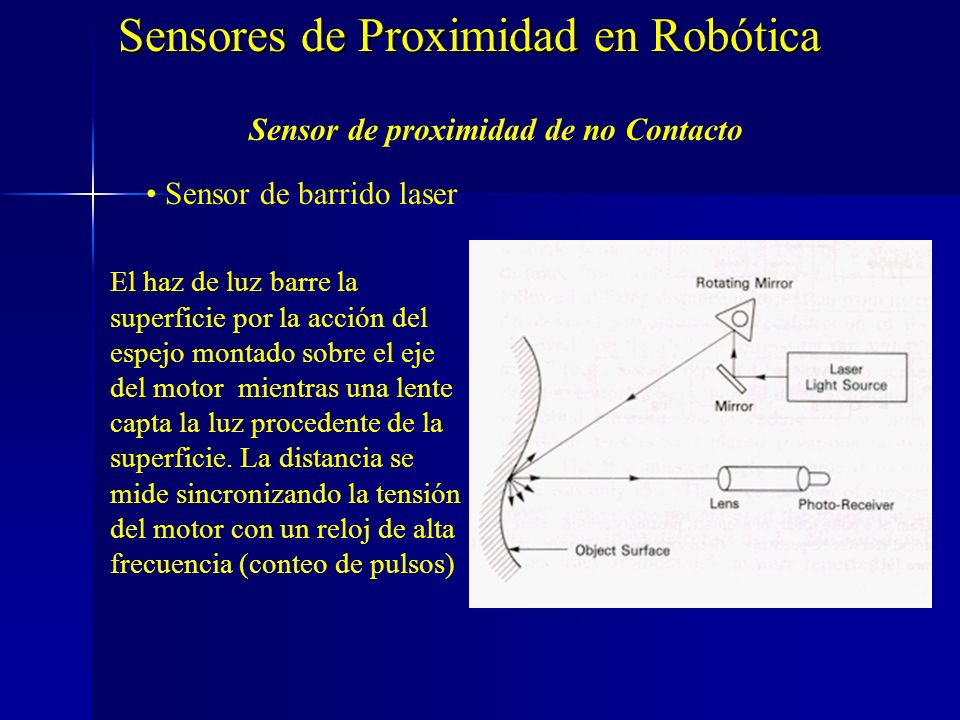

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor de barrido laser El haz de luz barre la superficie por la acción del espejo montado sobre el eje del motor mientras una lente capta la luz procedente de la superficie. La distancia se mide sincronizando la tensión del motor con un reloj de alta frecuencia (conteo de pulsos)

44 Sensor de proximidad de no Contacto

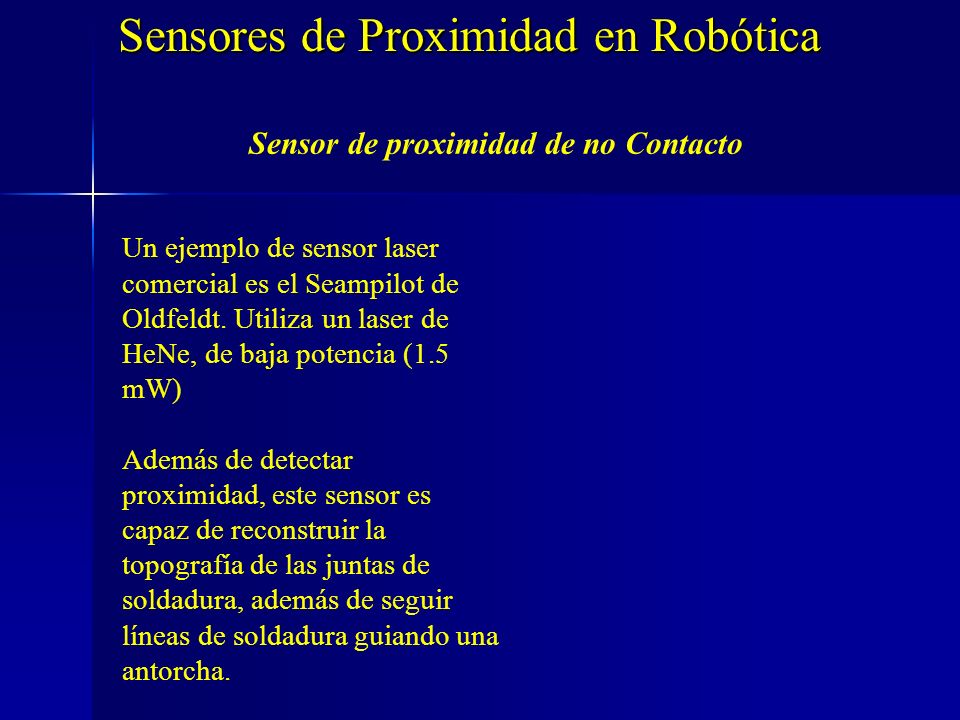

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Un ejemplo de sensor laser comercial es el Seampilot de Oldfeldt. Utiliza un laser de HeNe, de baja potencia (1.5 mW) Además de detectar proximidad, este sensor es capaz de reconstruir la topografía de las juntas de soldadura, además de seguir líneas de soldadura guiando una antorcha.

45 Sensor de proximidad de no Contacto

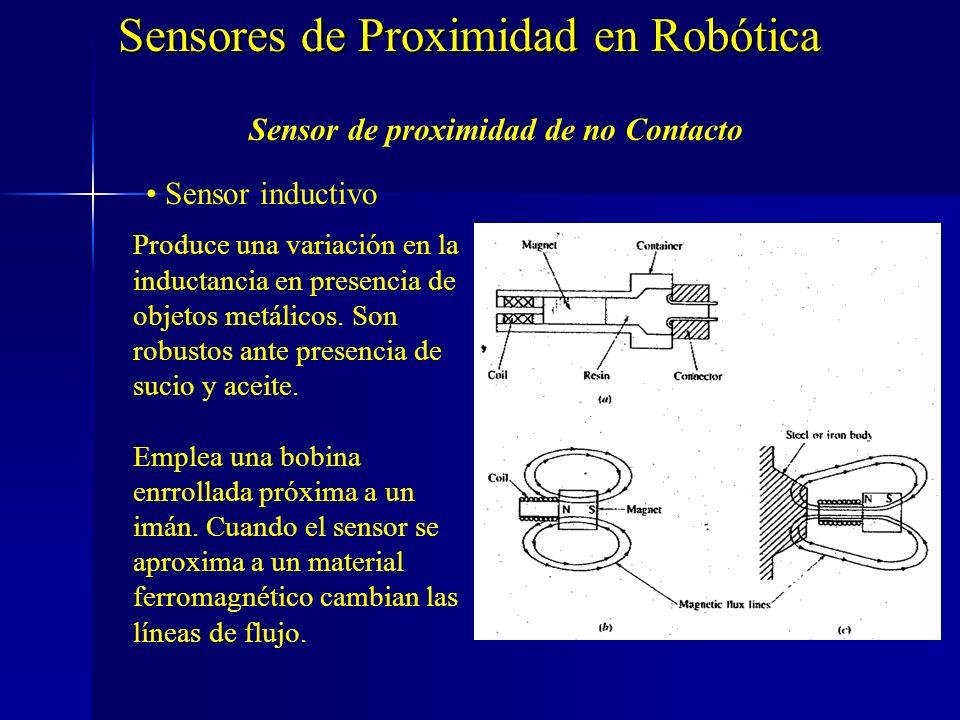

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor inductivo Produce una variación en la inductancia en presencia de objetos metálicos. Son robustos ante presencia de sucio y aceite. Emplea una bobina enrrollada próxima a un imán. Cuando el sensor se aproxima a un material ferromagnético cambian las líneas de flujo.

46 Sensor de proximidad de no Contacto

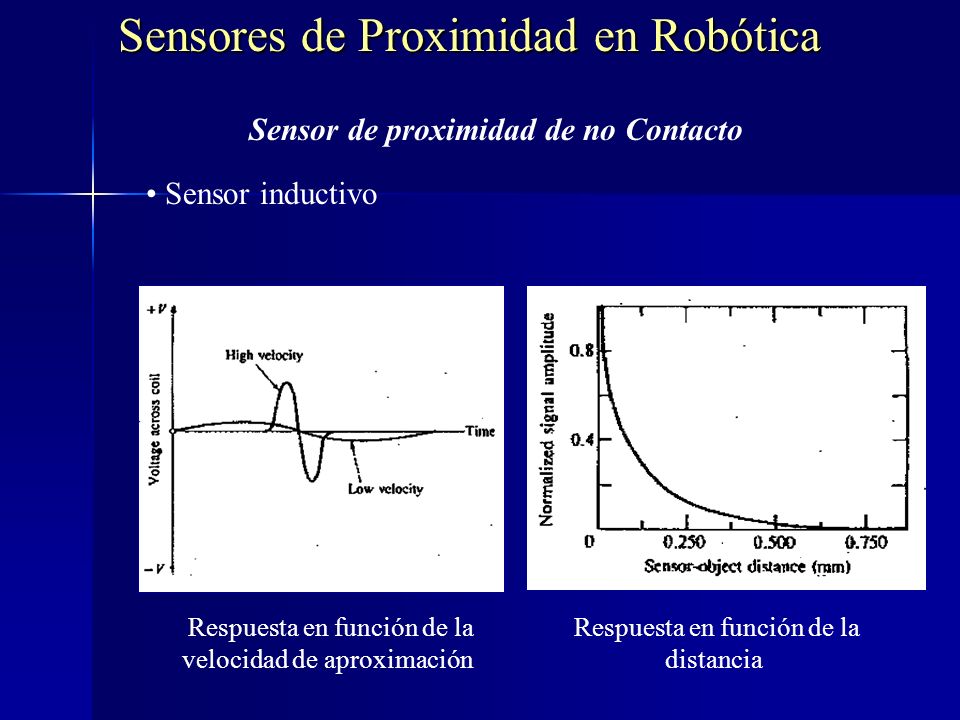

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor inductivo Respuesta en función de la velocidad de aproximación Respuesta en función de la distancia

47 Sensores de Proximidad en Robótica

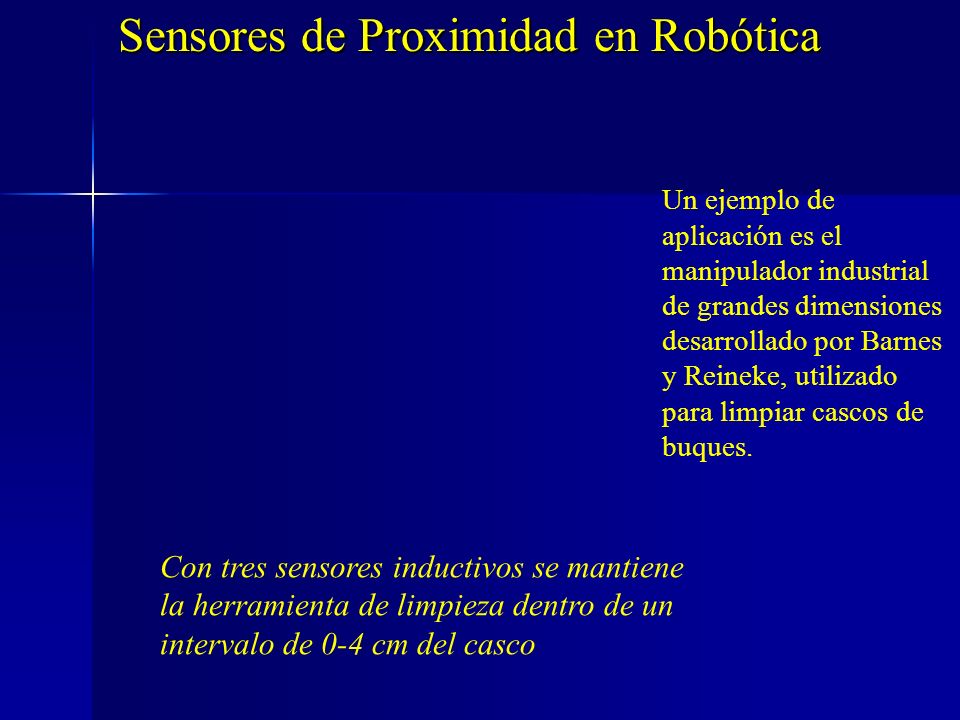

Un ejemplo de aplicación es el manipulador industrial de grandes dimensiones desarrollado por Barnes y Reineke, utilizado para limpiar cascos de buques. Con tres sensores inductivos se mantiene la herramienta de limpieza dentro de un intervalo de 0-4 cm del casco

48 Sensor de proximidad de no Contacto

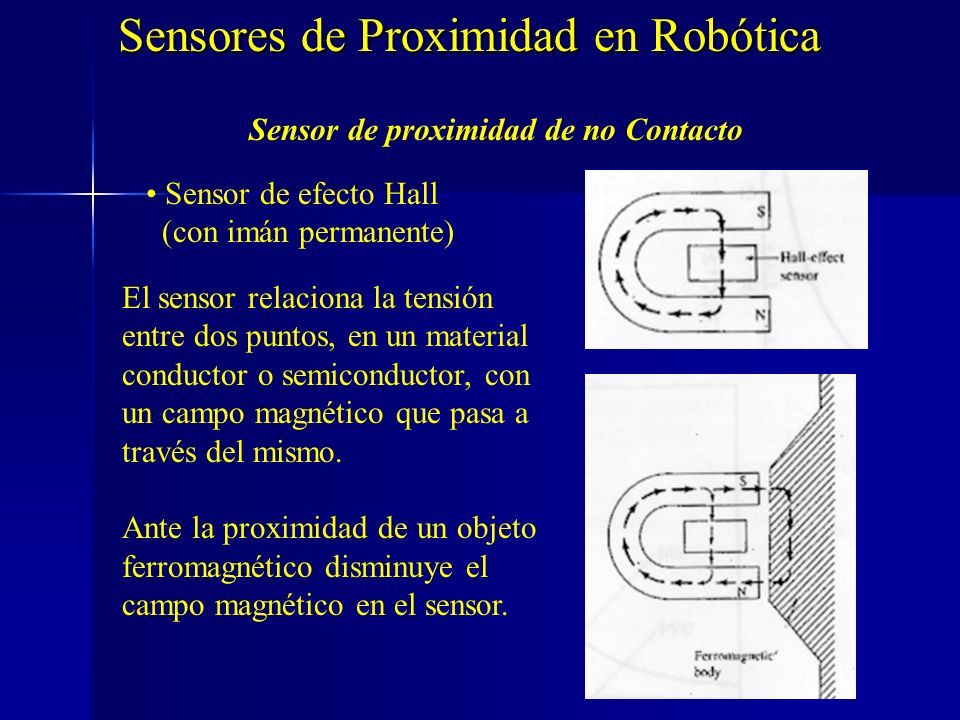

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor de efecto Hall (con imán permanente) El sensor relaciona la tensión entre dos puntos, en un material conductor o semiconductor, con un campo magnético que pasa a través del mismo. Ante la proximidad de un objeto ferromagnético disminuye el campo magnético en el sensor.

49 Sensor de proximidad de no Contacto

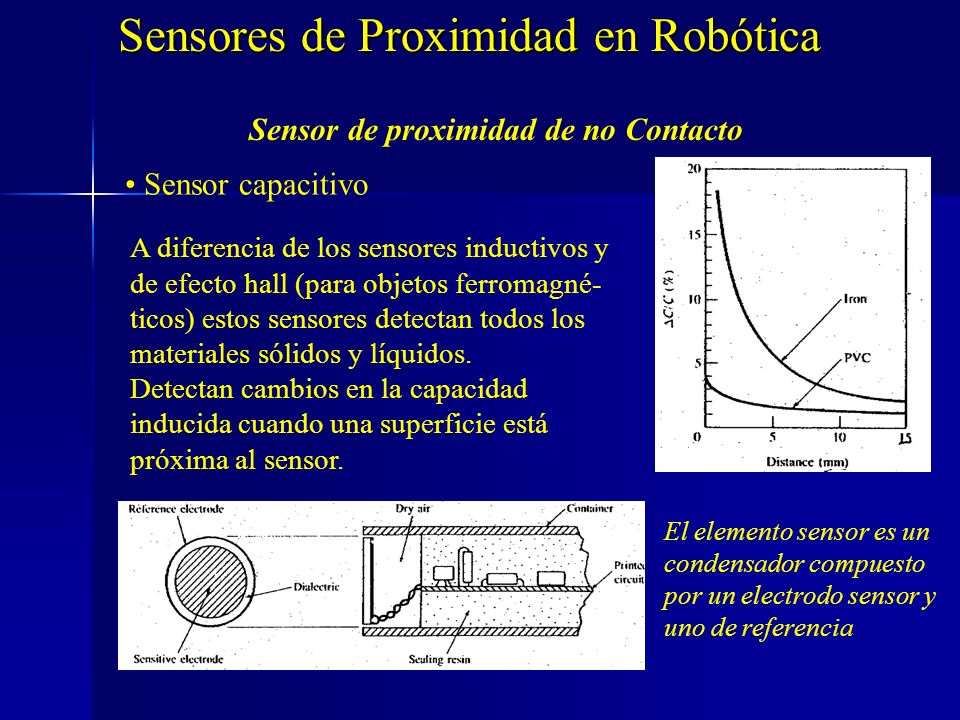

Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor capacitivo A diferencia de los sensores inductivos y de efecto hall (para objetos ferromagné-ticos) estos sensores detectan todos los materiales sólidos y líquidos. Detectan cambios en la capacidad inducida cuando una superficie está próxima al sensor. El elemento sensor es un condensador compuesto por un electrodo sensor y uno de referencia

50 Sensor de proximidad de no Contacto
Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor de ultrasonidos Pueden estar basados en el efecto piezoeléctrico o electrostático A diferencia de los otros sensores de proximidad la respuesta de este sensor es casi independiente del tipo de material a detectar

51 Sensor de proximidad de no Contacto
Sensores de Proximidad en Robótica Sensor de proximidad de no Contacto Sensor de ultrasonidos

52 Sensores de Proximidad en Robótica

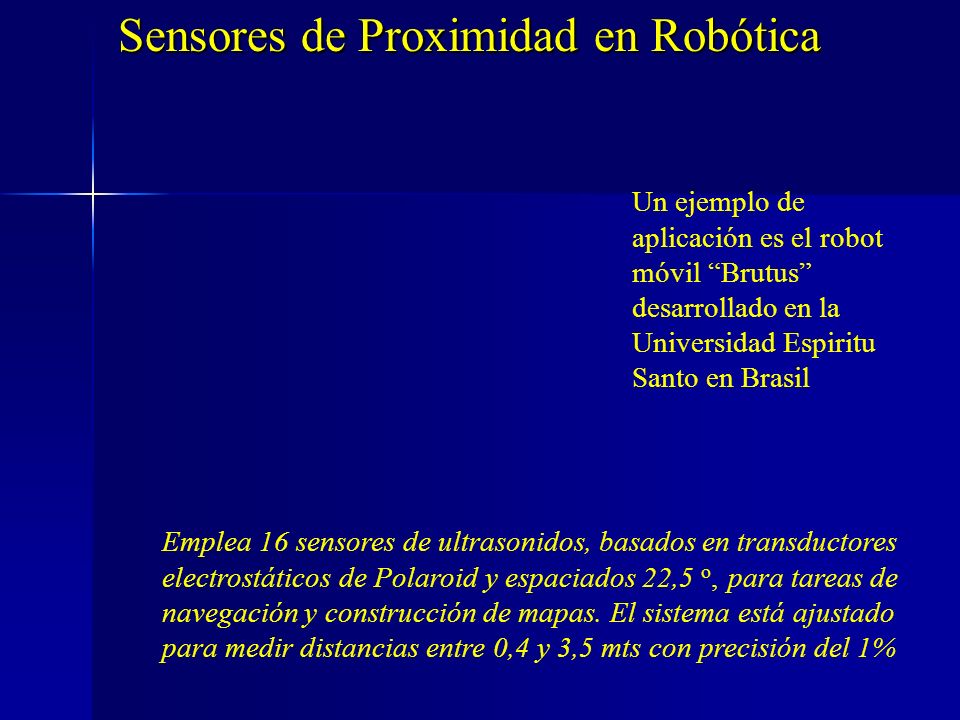

Un ejemplo de aplicación es el robot móvil “Brutus” desarrollado en la Universidad Espiritu Santo en Brasil Emplea 16 sensores de ultrasonidos, basados en transductores electrostáticos de Polaroid y espaciados 22,5 o, para tareas de navegación y construcción de mapas. El sistema está ajustado para medir distancias entre 0,4 y 3,5 mts con precisión del 1%

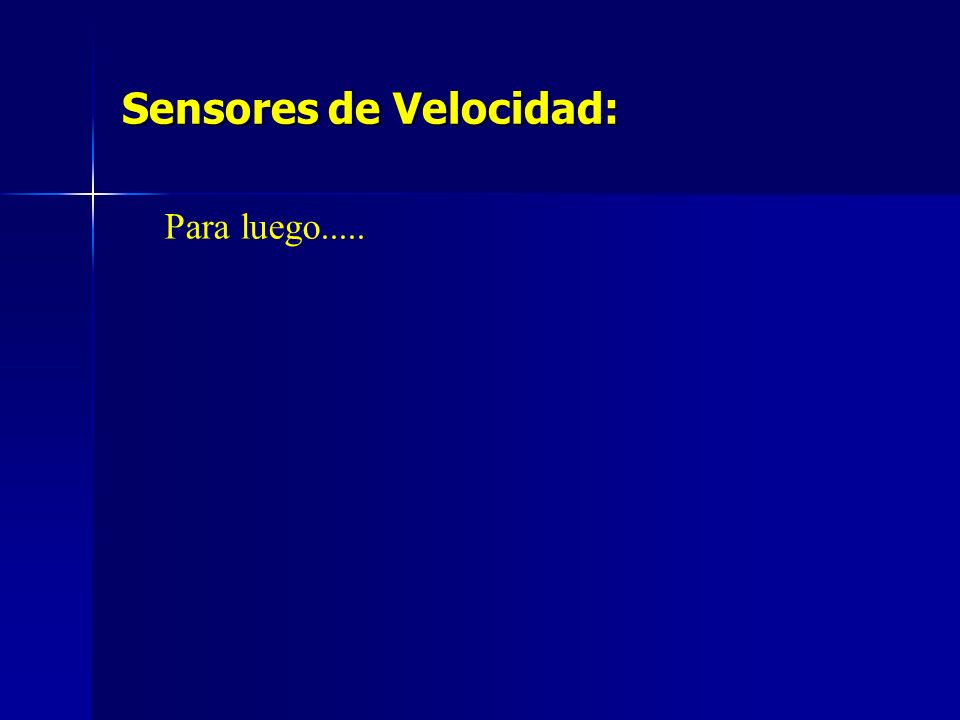

53 Sensores de Velocidad:
