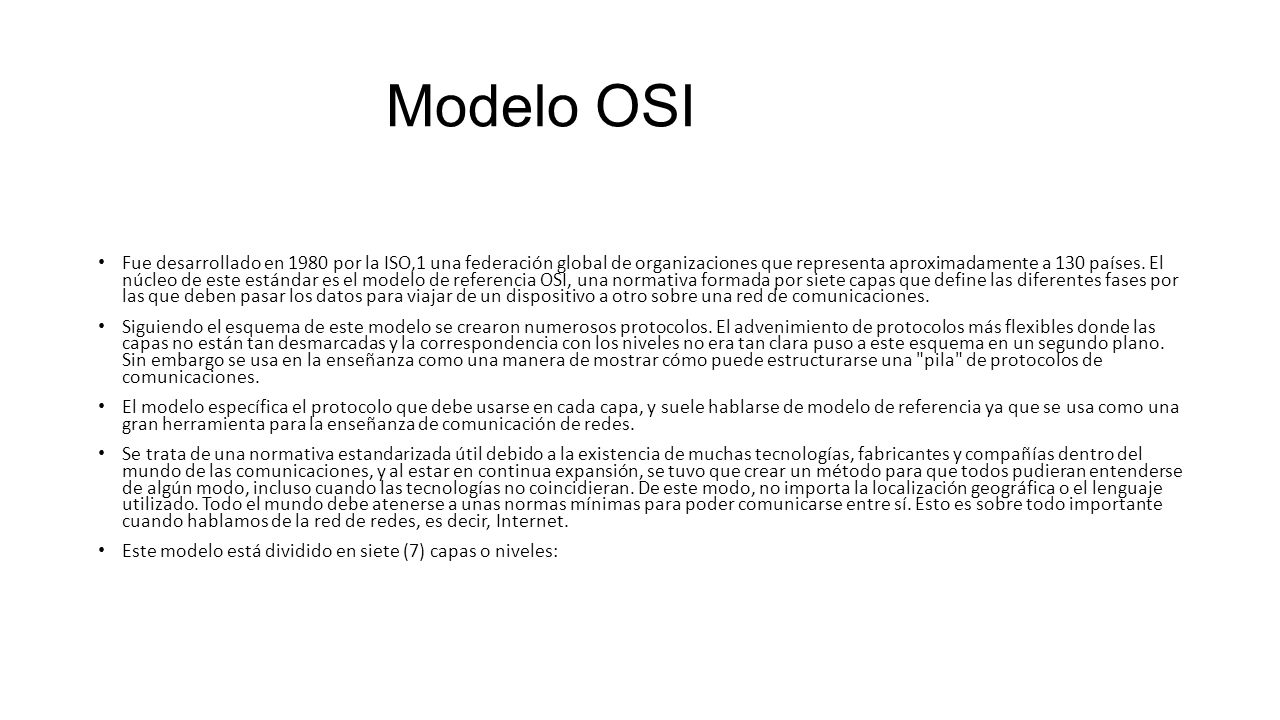

1 Modelo OSI Fue desarrollado en 1980 por la ISO,1 una federación global de organizaciones que representa aproximadamente a 130 países. El núcleo de este estándar es el modelo de referencia OSI, una normativa formada por siete capas que define las diferentes fases por las que deben pasar los datos para viajar de un dispositivo a otro sobre una red de comunicaciones. Siguiendo el esquema de este modelo se crearon numerosos protocolos. El advenimiento de protocolos más flexibles donde las capas no están tan desmarcadas y la correspondencia con los niveles no era tan clara puso a este esquema en un segundo plano. Sin embargo se usa en la enseñanza como una manera de mostrar cómo puede estructurarse una "pila" de protocolos de comunicaciones. El modelo específica el protocolo que debe usarse en cada capa, y suele hablarse de modelo de referencia ya que se usa como una gran herramienta para la enseñanza de comunicación de redes. Se trata de una normativa estandarizada útil debido a la existencia de muchas tecnologías, fabricantes y compañías dentro del mundo de las comunicaciones, y al estar en continua expansión, se tuvo que crear un método para que todos pudieran entenderse de algún modo, incluso cuando las tecnologías no coincidieran. De este modo, no importa la localización geográfica o el lenguaje utilizado. Todo el mundo debe atenerse a unas normas mínimas para poder comunicarse entre sí. Esto es sobre todo importante cuando hablamos de la red de redes, es decir, Internet. Este modelo está dividido en siete (7) capas o niveles:

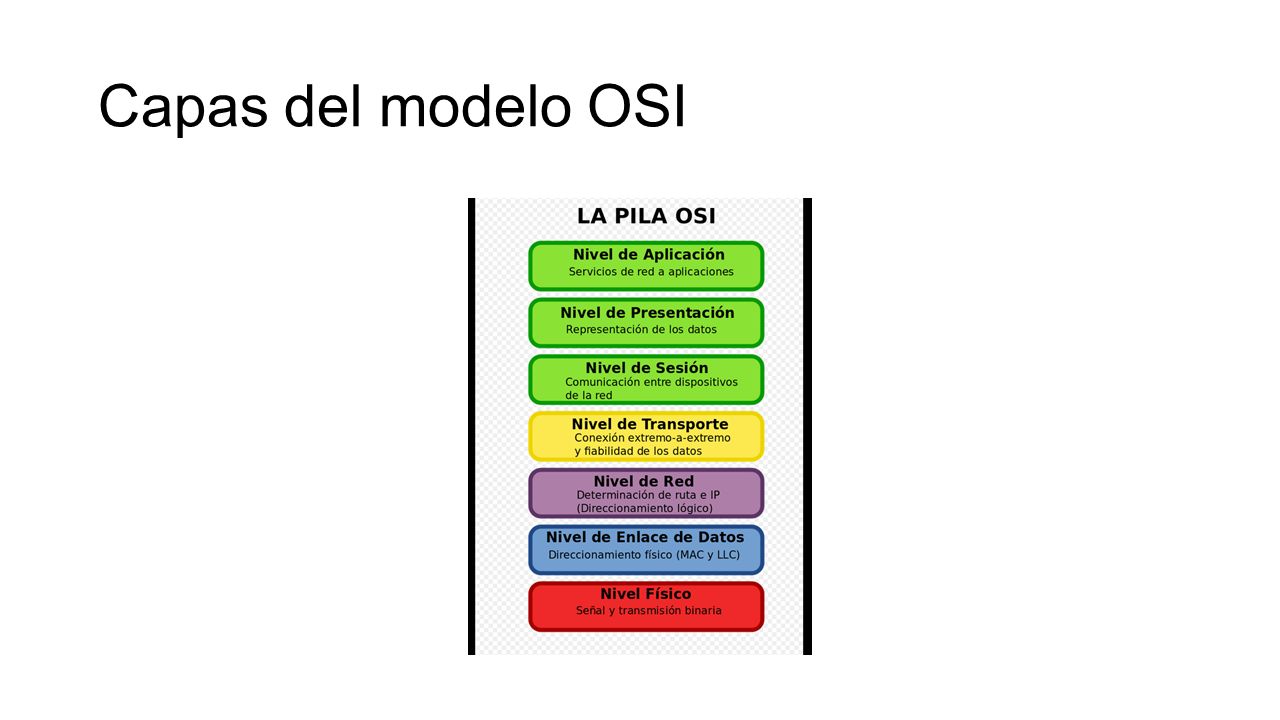

2 Capas del modelo OSI

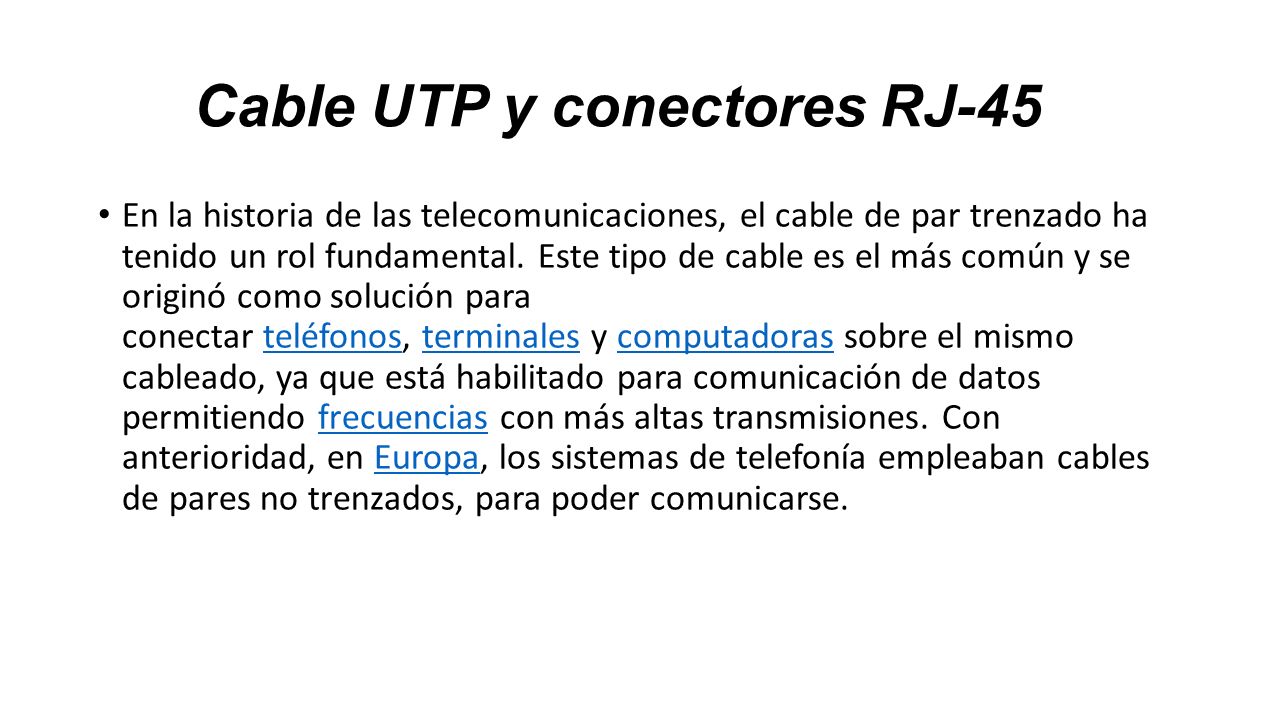

3 Cable UTP y conectores RJ-45 En la historia de las telecomunicaciones, el cable de par trenzado ha tenido un rol fundamental. Este tipo de cable es el más común y se originó como solución para conectar teléfonos, terminales y computadoras sobre el mismo cableado, ya que está habilitado para comunicación de datos permitiendo frecuencias con más altas transmisiones. Con anterioridad, en Europa, los sistemas de telefonía empleaban cables de pares no trenzados, para poder comunicarse.teléfonosterminalescomputadorasfrecuenciasEuropa

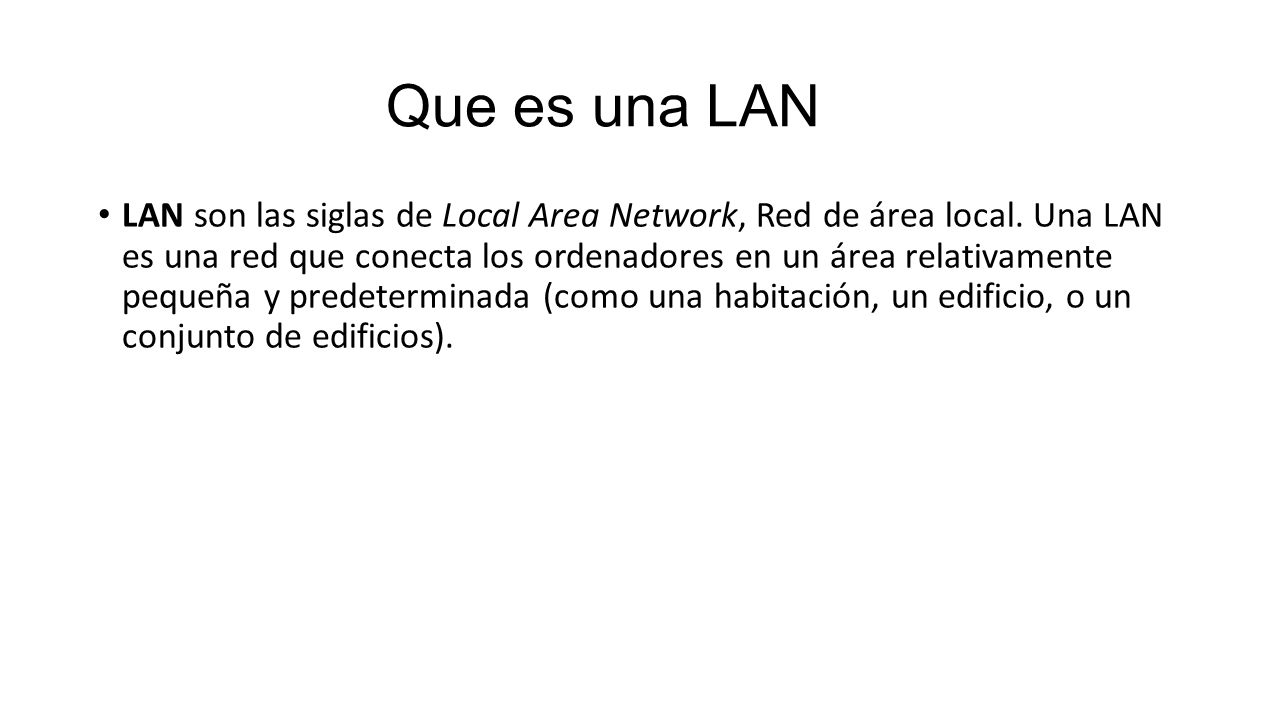

4 Que es una LAN LAN son las siglas de Local Area Network, Red de área local. Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios).

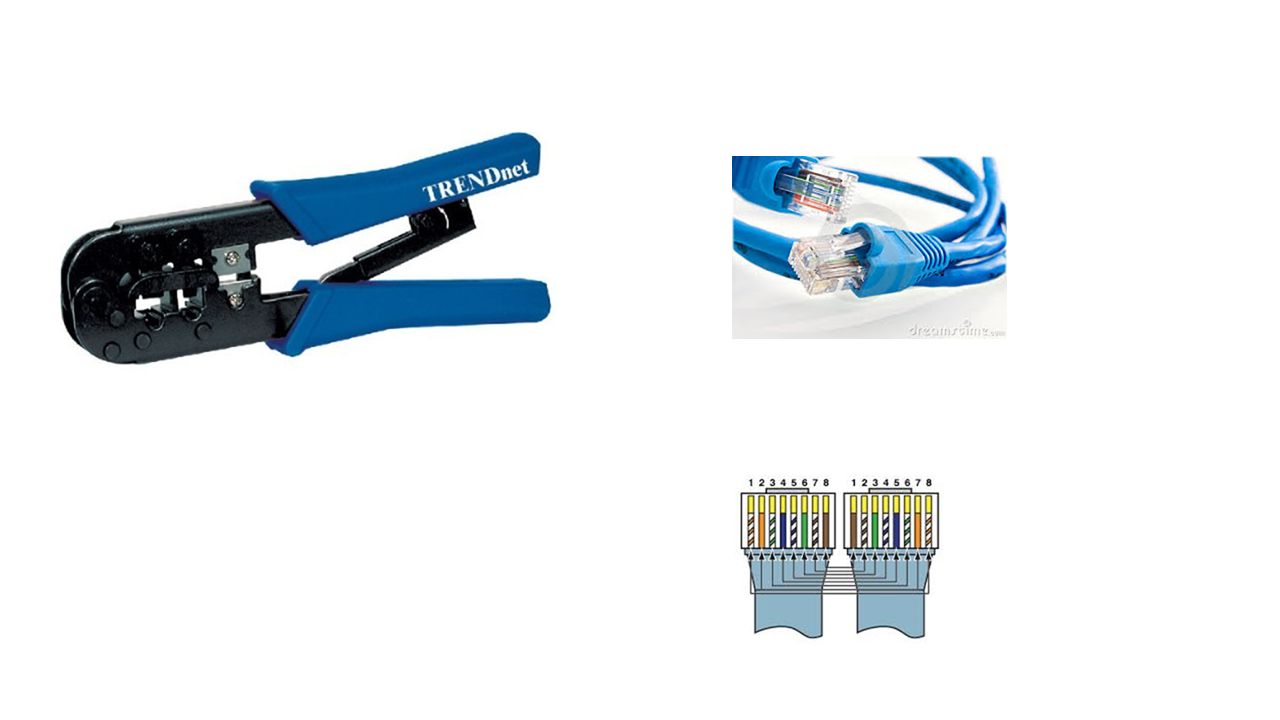

5

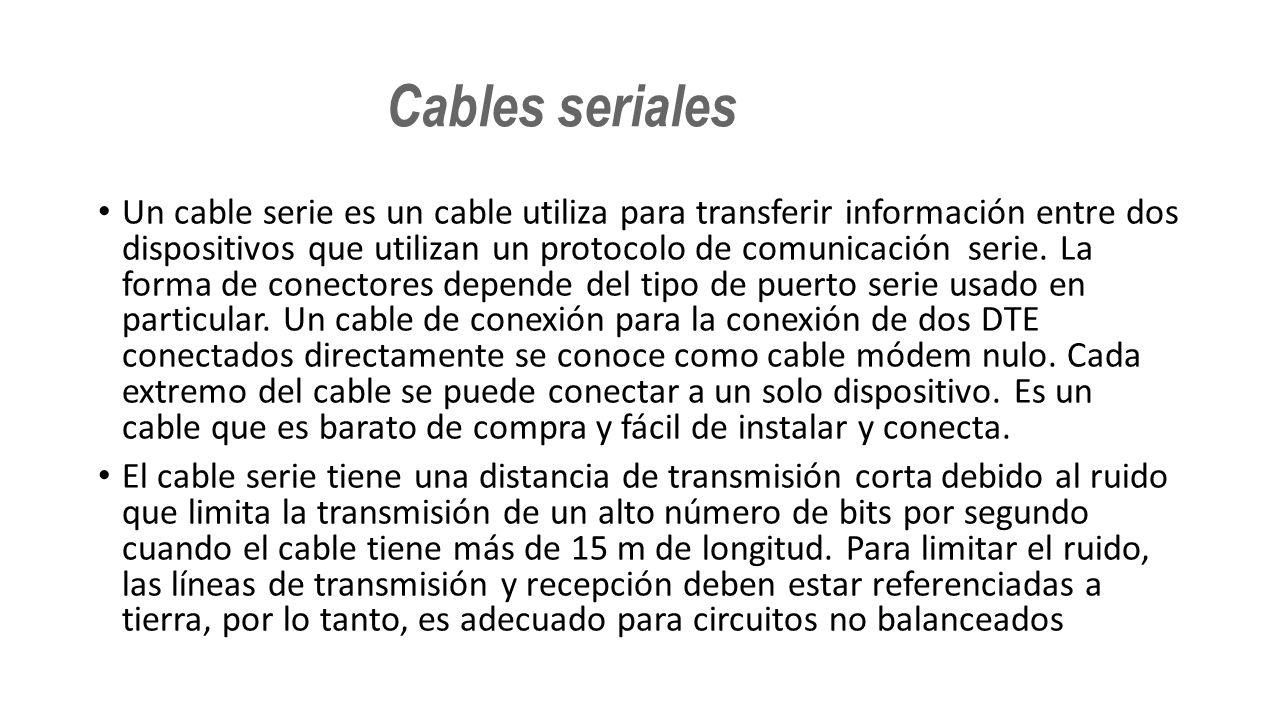

6 Cables seriales Un cable serie es un cable utiliza para transferir información entre dos dispositivos que utilizan un protocolo de comunicación serie. La forma de conectores depende del tipo de puerto serie usado en particular. Un cable de conexión para la conexión de dos DTE conectados directamente se conoce como cable módem nulo. Cada extremo del cable se puede conectar a un solo dispositivo. Es un cable que es barato de compra y fácil de instalar y conecta. El cable serie tiene una distancia de transmisión corta debido al ruido que limita la transmisión de un alto número de bits por segundo cuando el cable tiene más de 15 m de longitud. Para limitar el ruido, las líneas de transmisión y recepción deben estar referenciadas a tierra, por lo tanto, es adecuado para circuitos no balanceados

7 Coaxial El cable coaxial, coaxcable o coax, creado en la década de 1930, es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).cableseñaleseléctricasfrecuenciaconductoresconcéntricostierracorrientesaislantedieléctrico El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.cobre aluminio

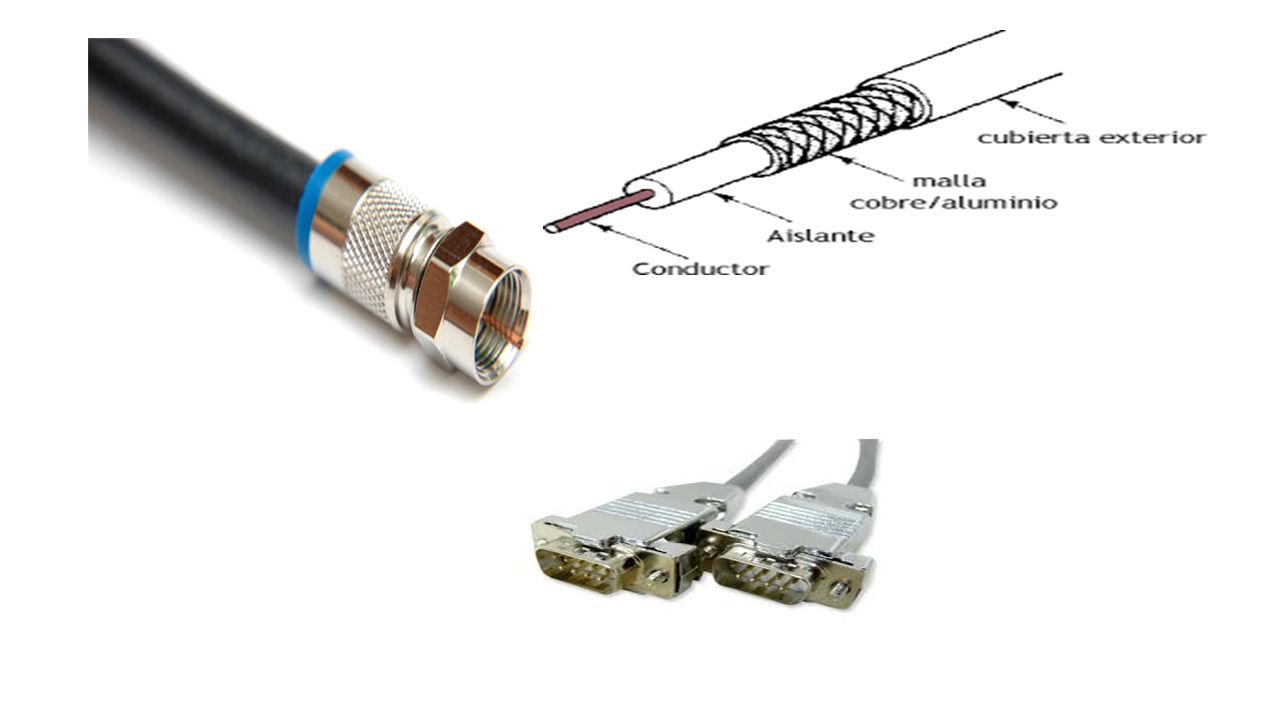

8

9 Router Un dispositivo dedicado a la tarea de administrar el tráfico de información que circula por una red de computadoras. Los routers que se emplean en viviendas particulares se conocen como SOHO (sigla correspondiente a Small Office, Home Office). Estos dispositivos permiten que varios equipos tengan acceso a banda ancha por medio de una red virtual privada y de carácter seguro. Técnicamente, los routers residenciales se encargan de traducir las direcciones de red en vez de llevar a cabo el enrutamiento (es decir, no conecta a todos los ordenadores locales a la red de manera directa, sino que hace que los distintos ordenadores funcionen como un único equipo)

10 Router SOHO (pequeña oficina/oficina en casa) Qué hace este producto Crea una red de cable en su casa con el TP-LINK Router Cable/DSL de 4 puertos (TL-R460). Conecte el router con un módem de banda ancha y compartir su acceso de alta velocidad a Internet, compruebe los archivos de correo electrónico, compartir y disfrutar de juegos en línea. Con el Asistente de Configuración, usted puede construir fácilmente una red inalámbrica y compartir su conexión a Internet de alta velocidad con todas las PCs conectados a navegar por Internet, chat en línea y comprobar los correos.

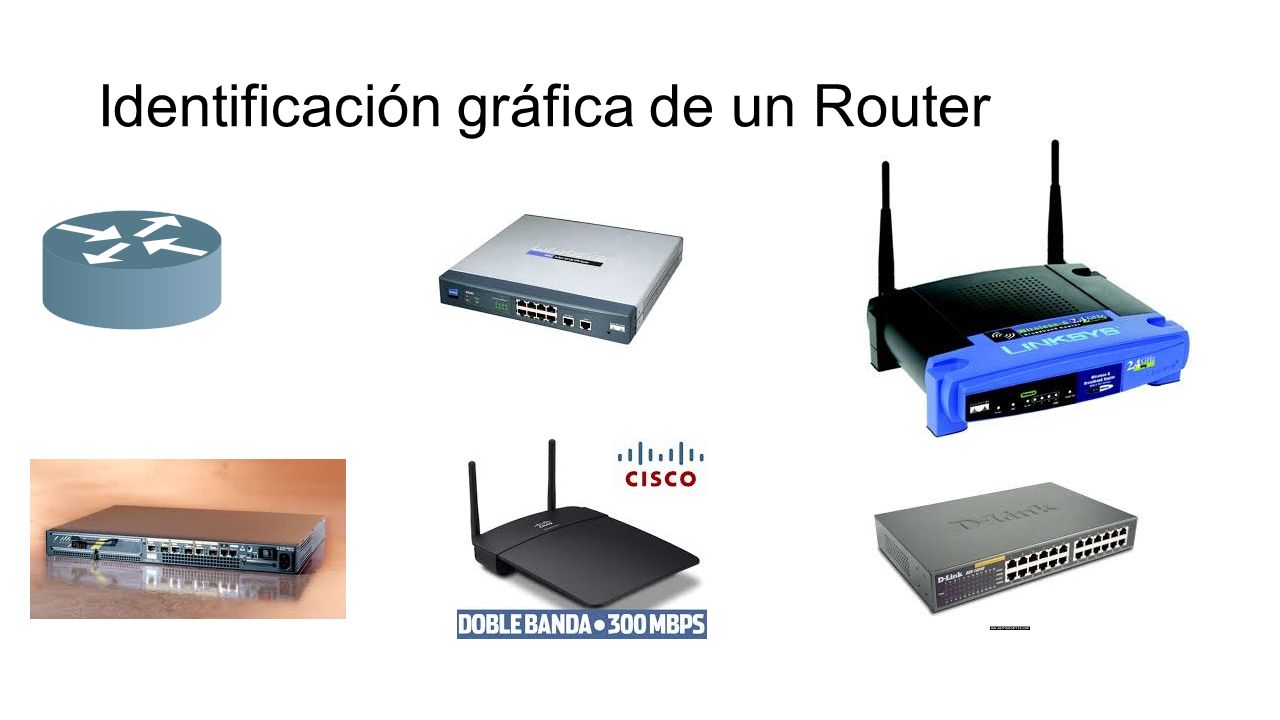

11 Identificación gráfica de un Router

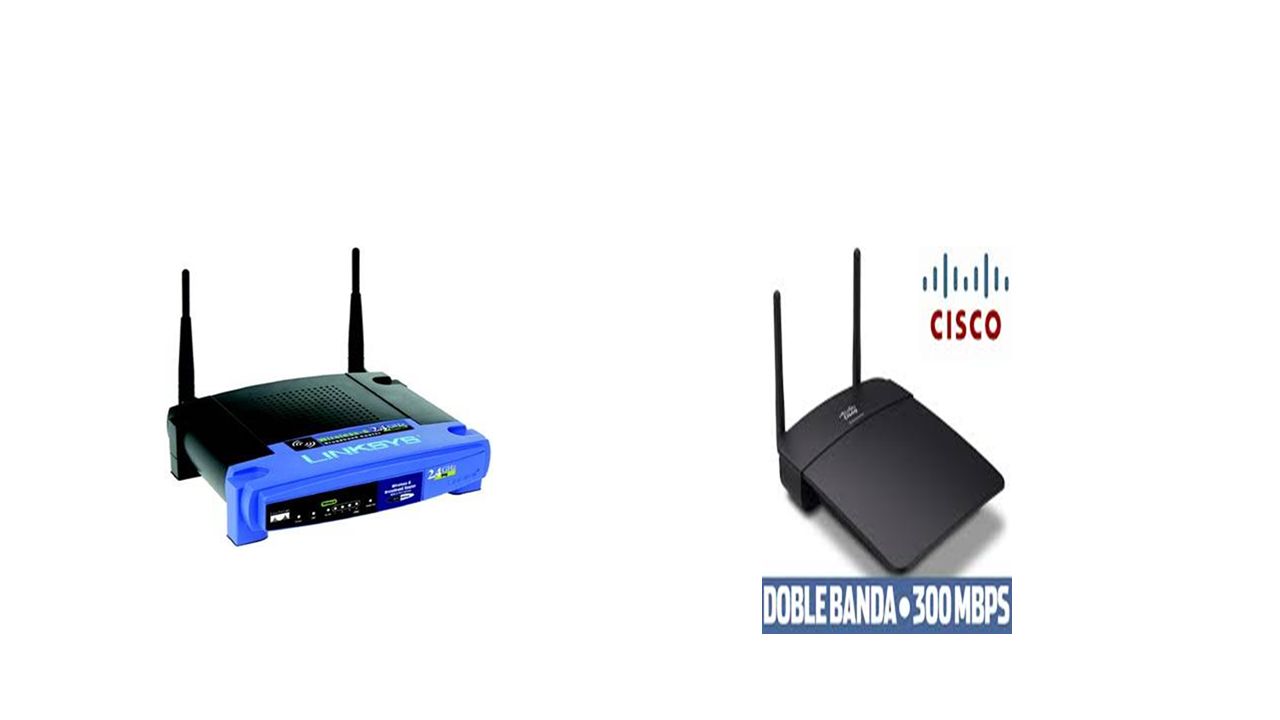

12

13 Router Enterprisse Los router enterprisse vienen con un cooler interno, procesadores, memorias y slots intercambiables para tarjetas de interfaces fast ethernet o seriales, los cuales pueden tener y administrar varias sub redes simultáneamente, restringiendo permisos de internet o de comunicación interna de la WAN o la LAN. Los router enterprisse son equipos muy sofisticados, muy costosos y de una complejidad media para configurarlo por lo que estos dispositivos se usaran en estructuras o topologías grandes recomendablemente en donde se necesita dividir o una red o realizar sub redes en una red con una sola salida a internet el Gateway (o también conocida puerta de enlace).

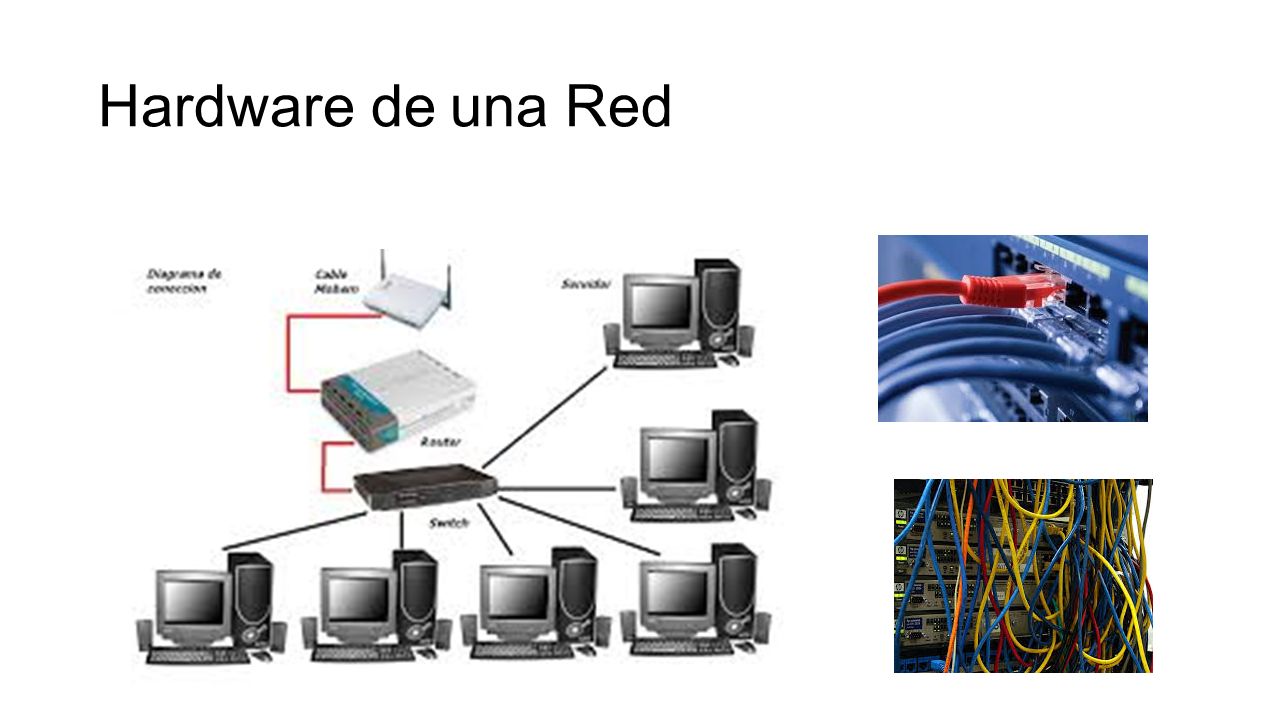

14 Hardware de una Red

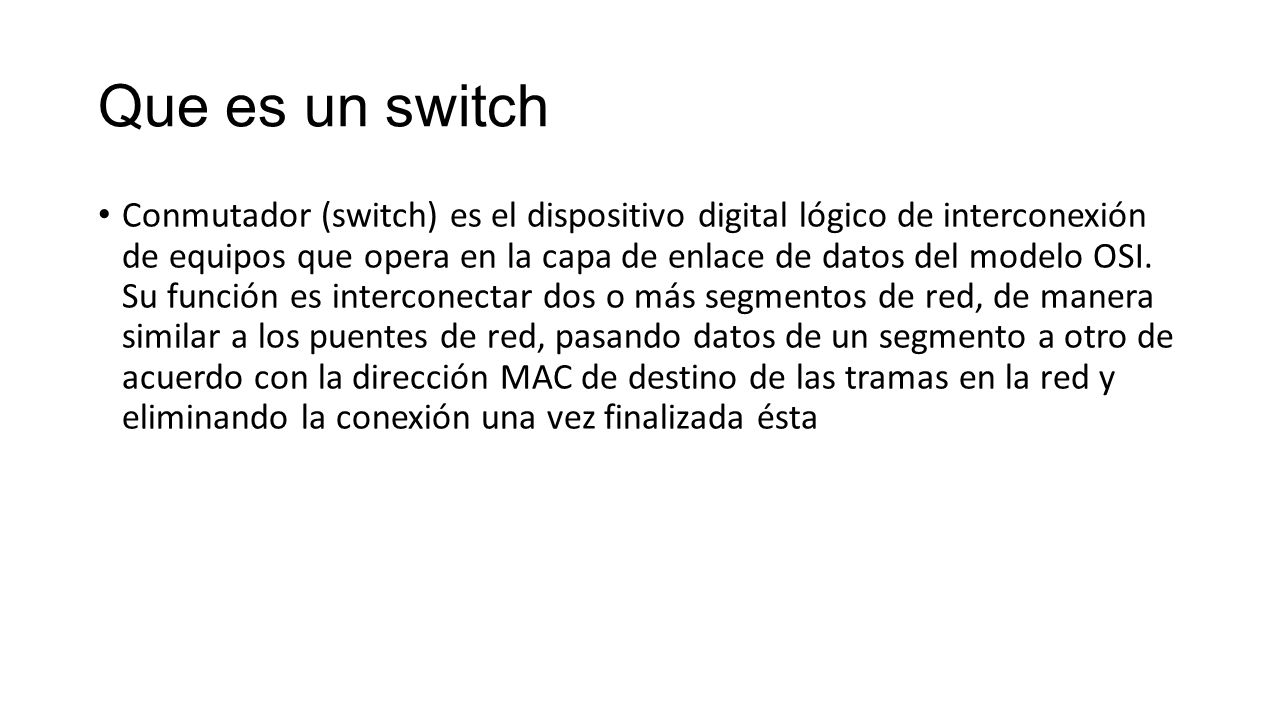

15 Que es un switch Conmutador (switch) es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red y eliminando la conexión una vez finalizada ésta

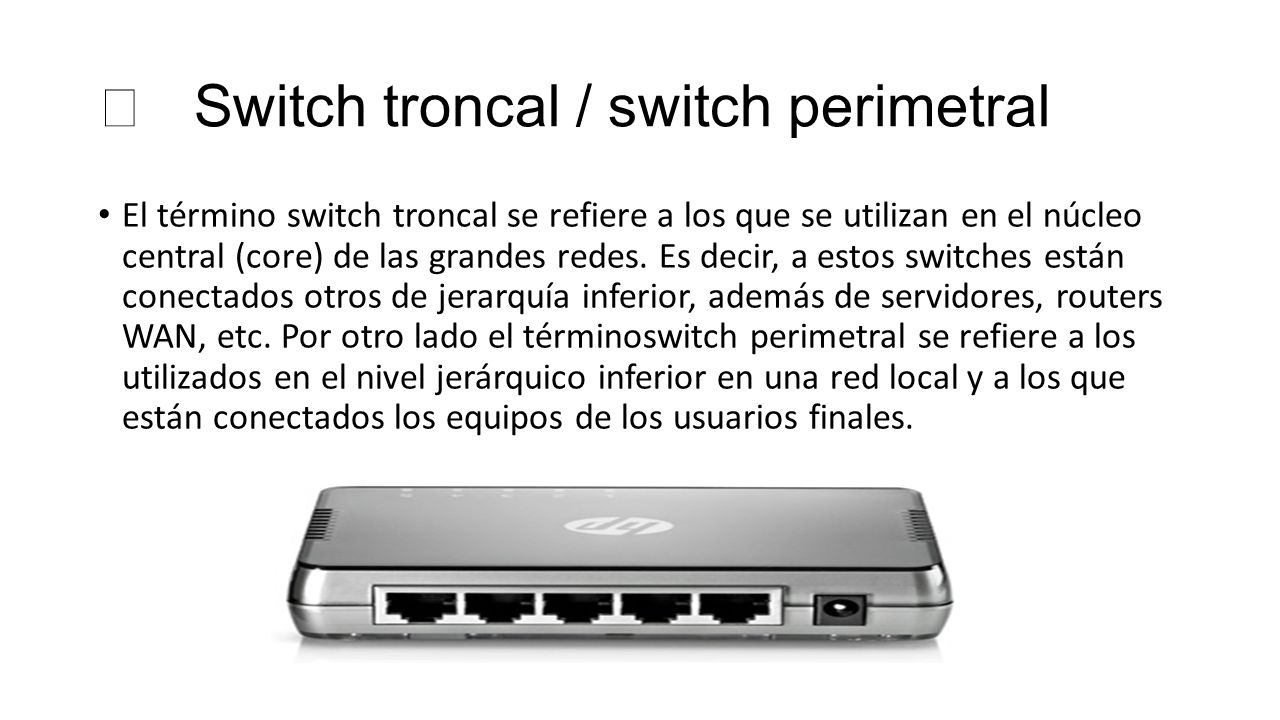

16  Switch troncal / switch perimetral El término switch troncal se refiere a los que se utilizan en el núcleo central (core) de las grandes redes. Es decir, a estos switches están conectados otros de jerarquía inferior, además de servidores, routers WAN, etc. Por otro lado el términoswitch perimetral se refiere a los utilizados en el nivel jerárquico inferior en una red local y a los que están conectados los equipos de los usuarios finales.

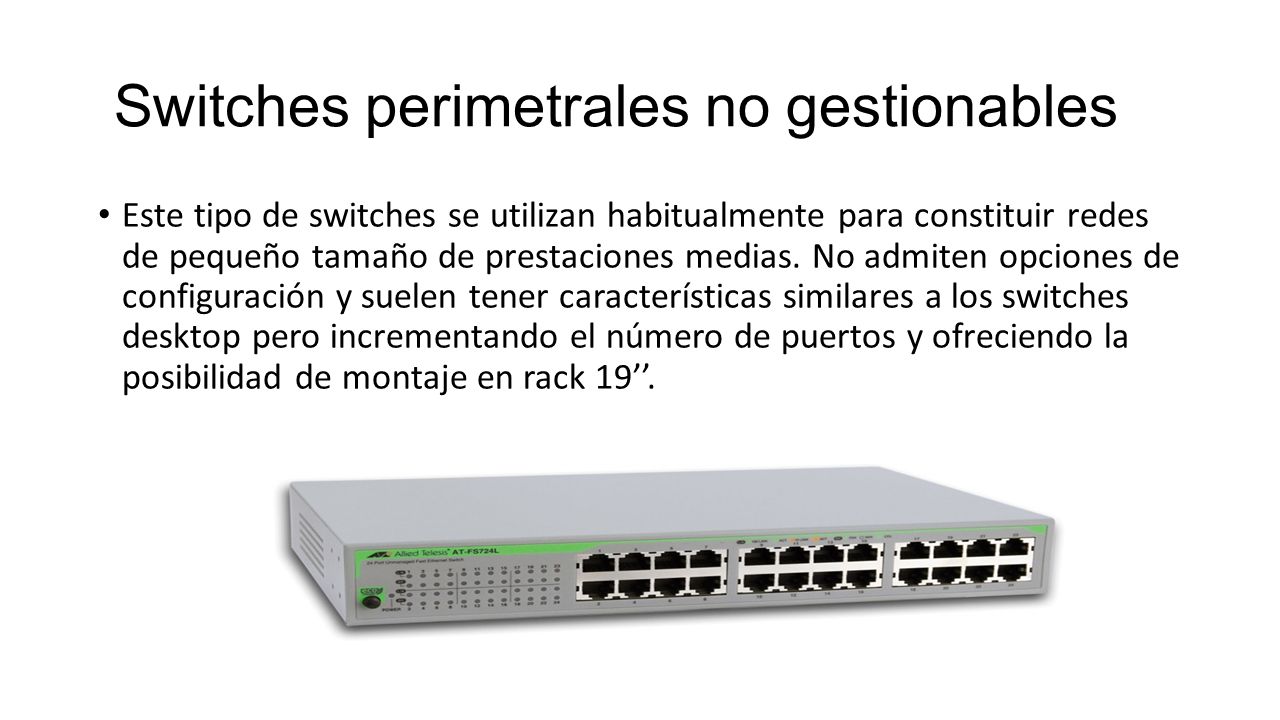

17 Switches perimetrales no gestionables Este tipo de switches se utilizan habitualmente para constituir redes de pequeño tamaño de prestaciones medias. No admiten opciones de configuración y suelen tener características similares a los switches desktop pero incrementando el número de puertos y ofreciendo la posibilidad de montaje en rack 19’’.

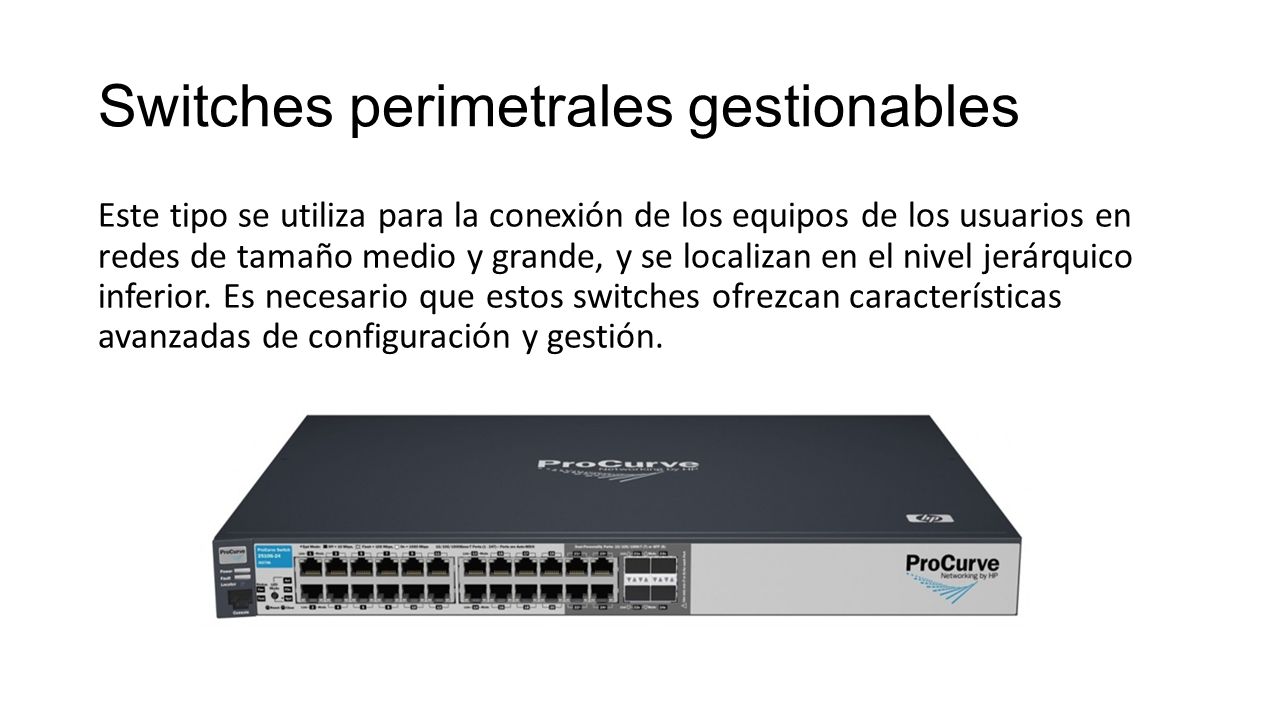

18 Switches perimetrales gestionables Este tipo se utiliza para la conexión de los equipos de los usuarios en redes de tamaño medio y grande, y se localizan en el nivel jerárquico inferior. Es necesario que estos switches ofrezcan características avanzadas de configuración y gestión.

19 Switches troncales de prestaciones medias Este tipo de switches están diseñados para formar el núcleo o troncal de una red de tamaño medio. Proporcionan altas prestaciones y funcionalidades avanzadas. Una de las principales diferencias con los switches perimetrales es que ofrecen características de nivel 3 como enrutamiento IP.

20 Switches troncales de altas prestaciones La principal característica de este tipo, además de su alto rendimiento, es su alta modularidad. El formato habitual es de tipo chasis donde se instalan los módulos que se necesitan. Se utilizan en grandes redes corporativas o de campus, e incluso se utilizan por los operadores para constituir sus redes metropolitanas.

21

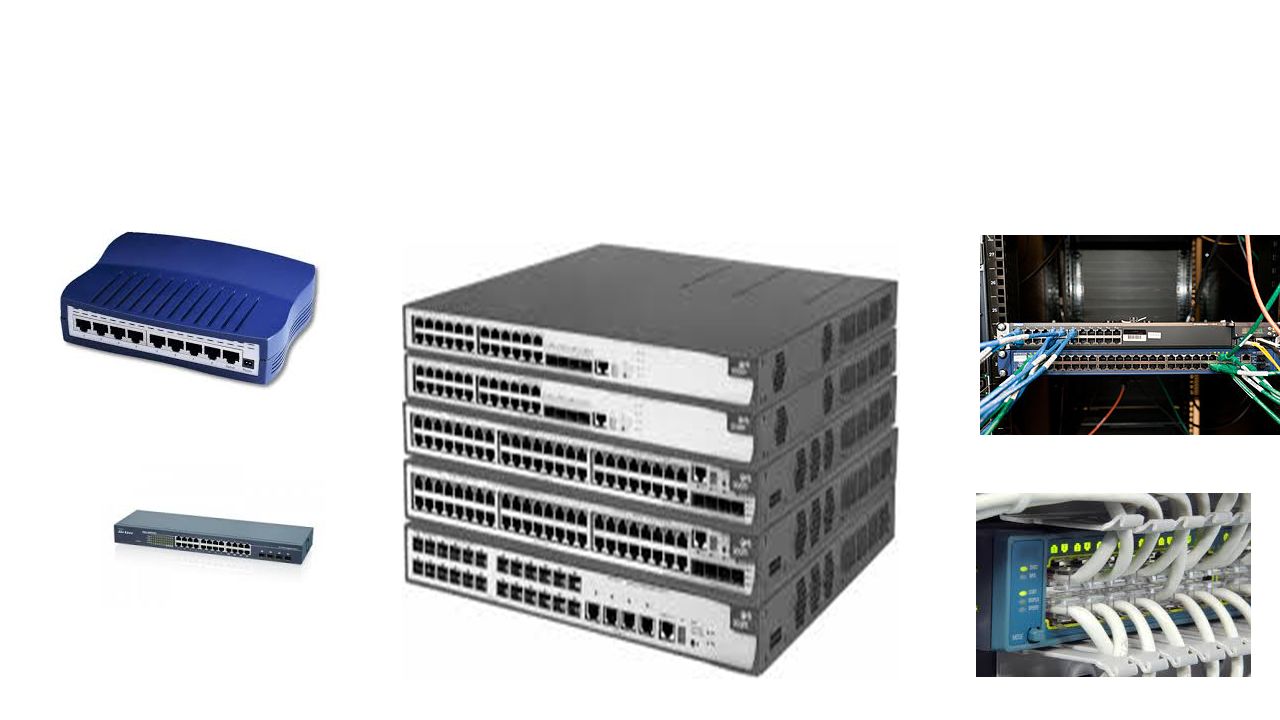

22

23 Access Point ( AP ) Antes de las redes inalámbricas, la creación de una red de computadoras (en un negocio, un hogar o una escuela) a menudo requería tender muchos cables a través de paredes y techos con el fin de ofrecer acceso a la red a todos los dispositivos con conectividad de red habilitados en el edificio. Con la creación del WAP, los usuarios con conectividad de red pueden ahora añadir los dispositivos que acceden a la red con pocos o ningún cable.

24 Muchas gracias La educación es la llave del futuro, y el futuro pertenece a aquellos que se preparan para recibirlo Malcolm X
