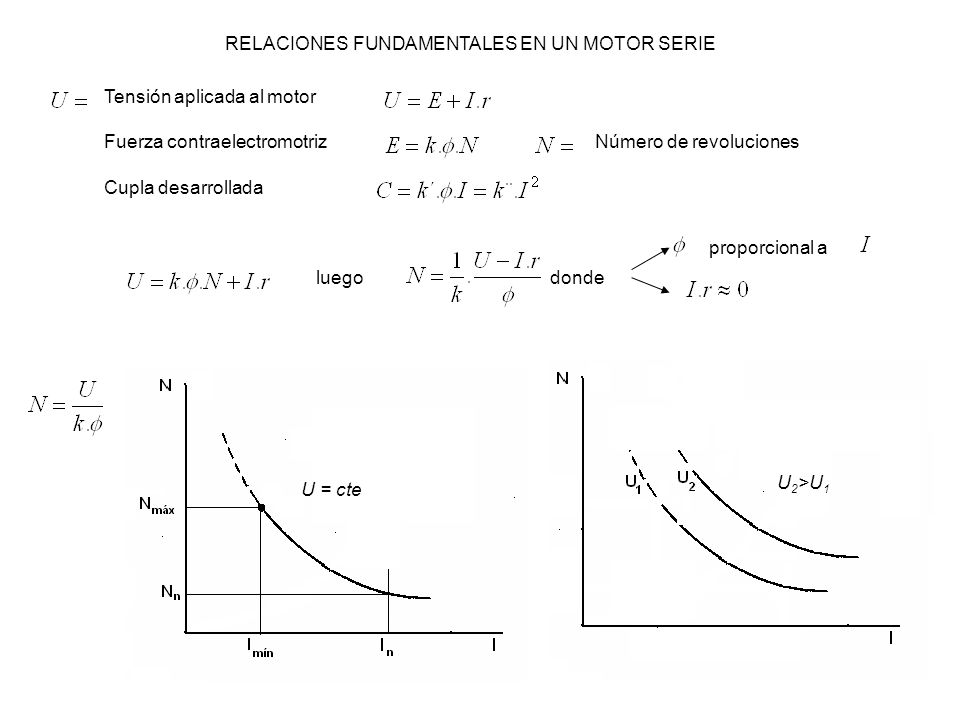

1 Tensión aplicada al motor Fuerza contraelectromotriz Cupla desarrollada Número de revoluciones RELACIONES FUNDAMENTALES EN UN MOTOR SERIE luego proporcional a donde U = cte U 2 >U 1

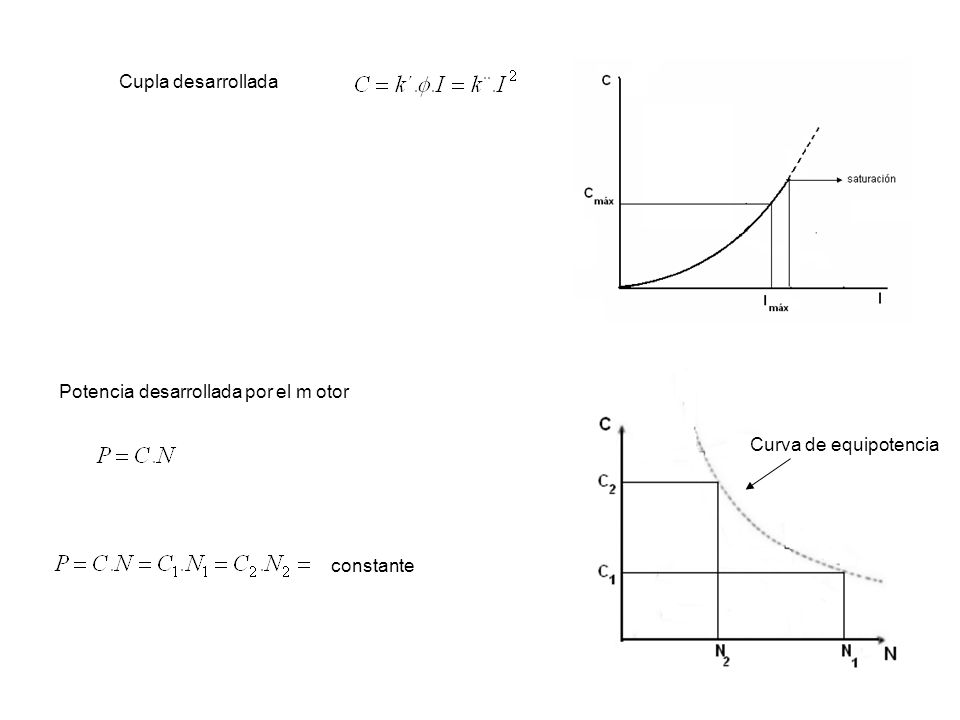

2 Cupla desarrollada Potencia desarrollada por el m otor Curva de equipotencia constante

3 FACTORES QUE LIMITAN LA POTENCIA DEL MOTOR Límites eléctricos Pérdidas Joule en el cobre Pérdidas por histéresis en el hierro Pérdidas por Foucault en el hierro Límites mecánicos(fuerza centrífuga)

4 OPERACIÓN DEL MOTOR Arranque Ecuación de equilibrio para la f.c.e.m vale la corriente absorbida es Como r<<< se debe limitar I en el arranque, aplicando una tensión menor inadmisible

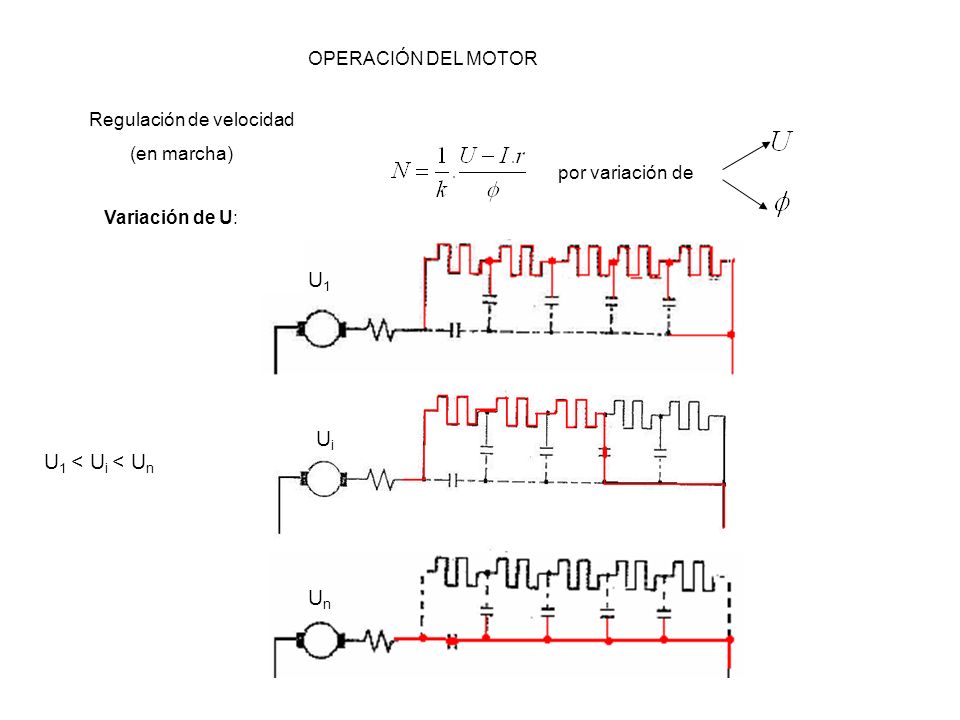

5 OPERACIÓN DEL MOTOR Regulación de velocidad (en marcha) por variación de Variación de U: U1U1 UiUi UnUn U 1 < U i < U n

6 CURVAS DE C = f(N) PARA DISTINTOS VALORES DE U

7 OPERACIÓN DEL MOTOR Variación de El es proporcional a los AV, producidos por la corriente I en el inductor y al número de espiras del mismo 1.- El es producido por la misma corriente que circula por el inducido y el inductor 2.- A : Variación del número de espiras (V) del inductor Contactor 1 cerrado Contactores 2 y 3 abiertos Contactor 2 cerrado Contactores 1 y 3 abiertos Contactor 3 cerrado Contactores 1 y 2 abiertos N1N1 N2N2 N3N3 V1V1 V2V2 V3V3 N 3 >N 2 >N 1 luego

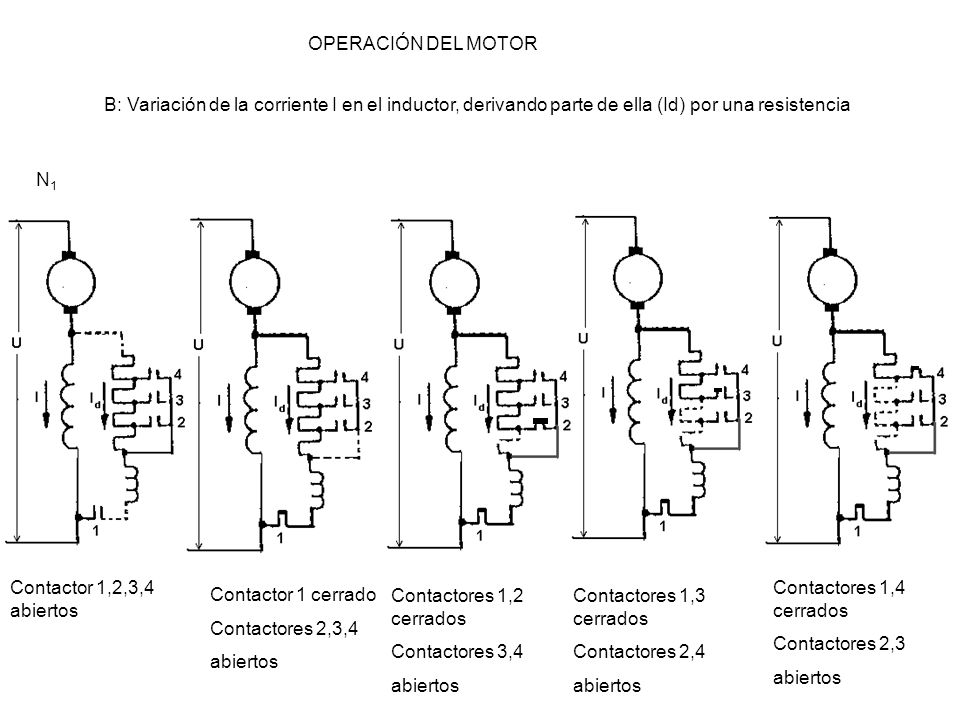

8 OPERACIÓN DEL MOTOR B: Variación de la corriente I en el inductor, derivando parte de ella (Id) por una resistencia Contactor 1,2,3,4 abiertos Contactor 1 cerrado Contactores 2,3,4 abiertos Contactores 1,2 cerrados Contactores 3,4 abiertos Contactores 1,3 cerrados Contactores 2,4 abiertos Contactores 1,4 cerrados Contactores 2,3 abiertos N1N1

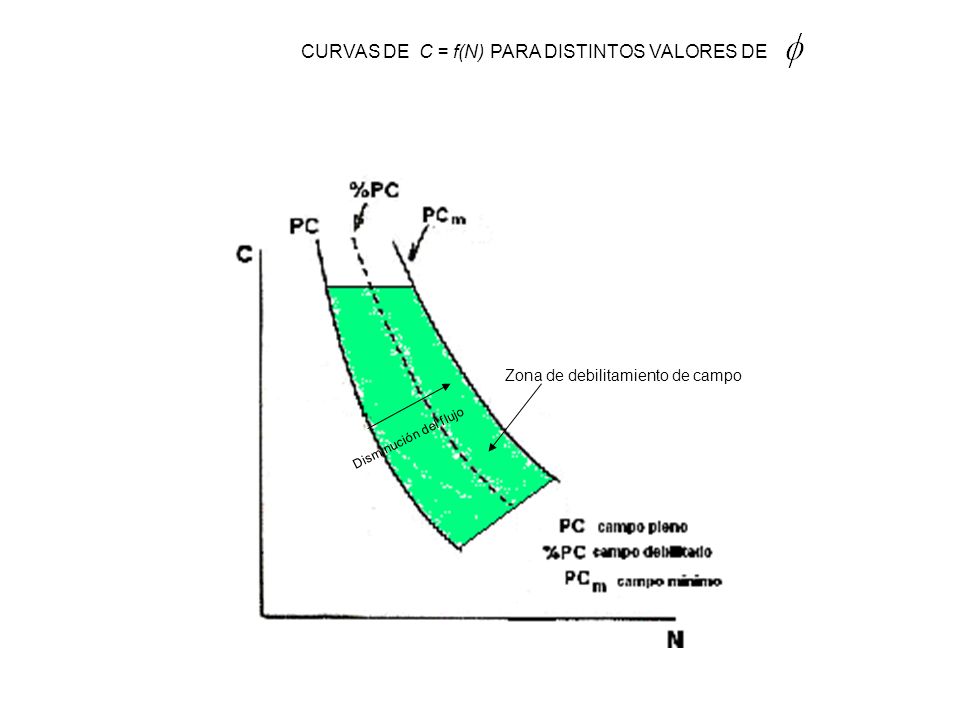

9 CURVAS DE C = f(N) PARA DISTINTOS VALORES DE Disminución del flujo Zona de debilitamiento de campo

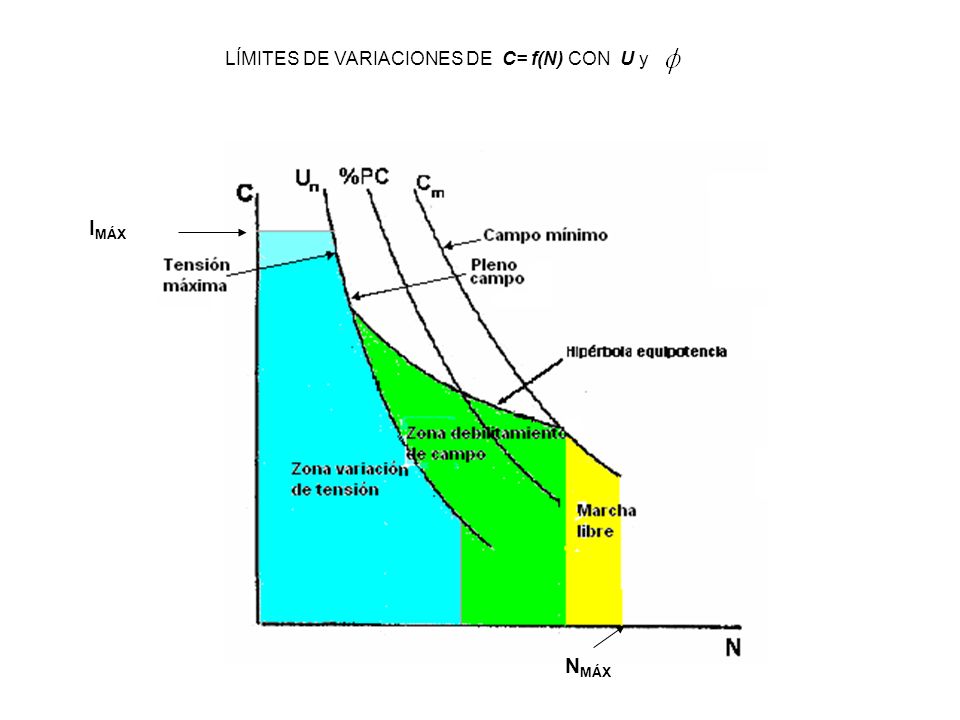

10 LÍMITES DE VARIACIONES DE C= f(N) CON U y N MÁX I MÁX
