Electricidad Básica Motores Eléctricos R. Silva M. A. Sánchez

Presentación del tema: "Electricidad Básica Motores Eléctricos R. Silva M. A. Sánchez"— Transcripción de la presentación:

1 Electricidad Básica Motores Eléctricos R. Silva M. A. Sánchez
Bombeo Fotovoltaico Electricidad Básica Motores Eléctricos R. Silva M. A. Sánchez

2 Conversión electromecánica de energía
Transductores Actuadores Máquinas eléctricas

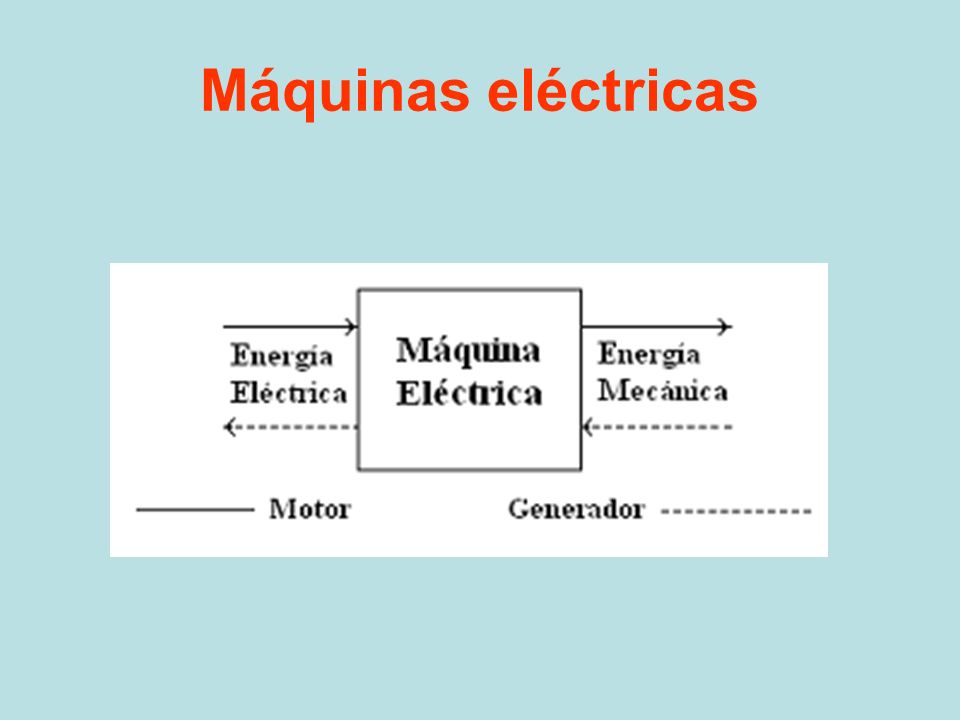

3 Máquinas eléctricas

4 Motores eléctricos Principio de funcionamiento:

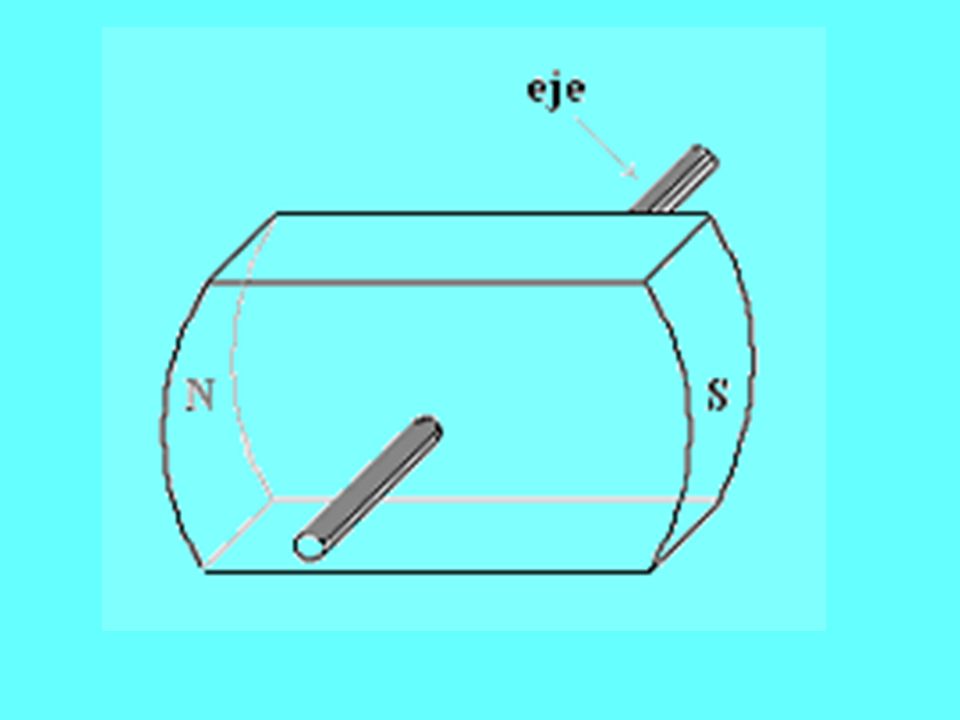

5 Máquina elemental de c.d.

6 Partes constitutivas

7 Devanados estatoricos

8 Simbología normalizada

9 Tipos de motores Magnetoeléctricos Electromagnéticos Paralelo Serie
Compound

10 Operación en estado estable
Td = KIa Ea = Kn Ea = V – raIa  Ia = (V - Ea)/Ra 3

11 Características de funcionamiento
Motor paralelo If = V/Req  constante   constante Td = K’Ia n = (V – raIa)/K

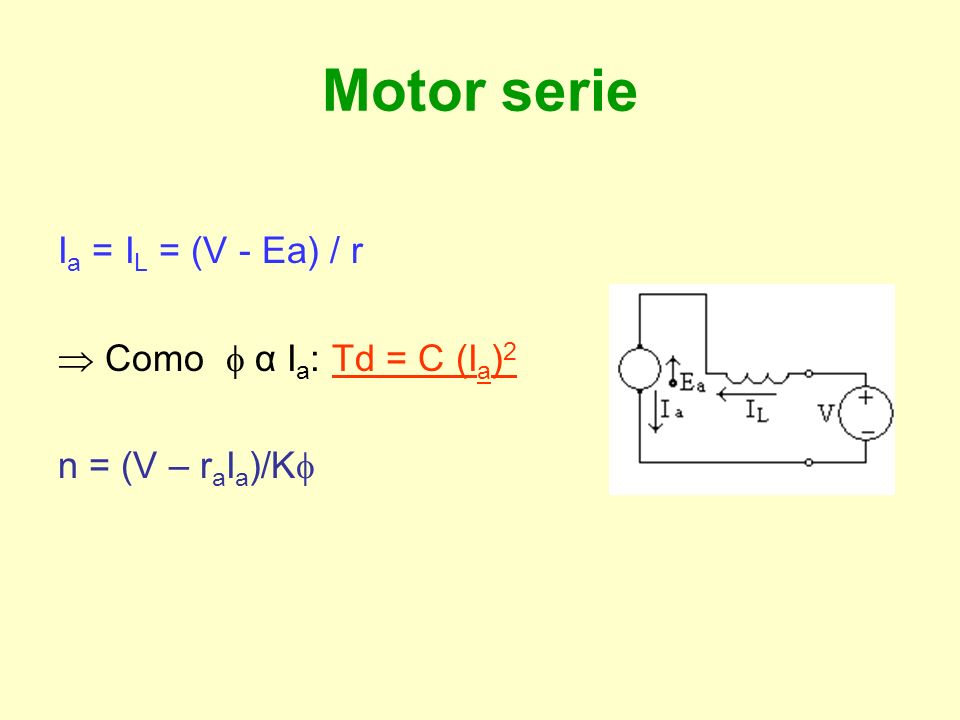

12 Motor serie Ia = IL = (V - Ea) / r  Como  α Ia: Td = C (Ia)2
n = (V – raIa)/K

13 Motor compound En virtud de que: R = p + s 
El motor compound combina las mejores características del motor paralelo y el motor serie: _ Tiene mejor par de arranque que el paralelo pero menor que el serie _ Puede trabajar en vacío

14 Características de Funcionamiento

15 Motores de corriente alterna

16 Tabla comparativa Hasta antes de la electrónica de potencia
Motores de corriente alterna Motores de corriente continua Menor tamaño por HP Más sencillo Más económico Más robusto Menos requerimientos de Mnto. Velocidad relativamente cte. Hasta antes de la electrónica de potencia Regulación de velocidad por medios complicados y con valores escalonados Regulación de velocidad por medios sencillos, donde además es posible un ajuste muy preciso entre límites amplios

17 Partes constitutivas

18 Principio de funcionamiento
Campo Magnético giratorio

19 Velocidad síncrona

20 Rotores

21 a

22 Motores asíncronos de inducción
Con base en el número de fases: Trifásicos Monofásicos Con base en el tipo de rotor: Con rotor jaula de ardilla Rotor devanado

23 Estator

24 Rotor Jaula de ardilla

25 Rotor devanado

26 Deslizamiento y Par motor

27 Característica Par - velocidad

28 Características de funcionamiento

29 Monofásicos

30

31

32

33 Clasificación Asíncronos Síncronos Fase partida de Histéresis
Con arranque a inductancia Con arranque a capacitancia Con arranque a resistencia De capacitor permanente Polos blindados Síncronos de Histéresis de Reluctancia

34 Características de funcionamiento

35 Selección Suministro de energía
Par y velocidad requeridos por la carga Requerimientos de arranque y aceleración Ciclo de trabajo Factores ambientales Disponibilidad de mantenimiento Confiabilidad de los proveedores

36 Considérese además que:
Si un motor trabaja con baja carga, ... su eficiencia y factor de potencia disminuyen En los motores existe un factor de servicio, y además, un motor puede trabajar con una sobrecarga considerable durante lapsos cortos, sin dañarse.
