Señales de Seguridad Industrial

Presentación del tema: "Señales de Seguridad Industrial"— Transcripción de la presentación:

1 Señales de Seguridad Industrial

2 NORMAS DE SEGURIDAD INDUSTRIAL

3 LA IMPORTANCIA DE LAS SEÑALES DE SEGURIDAD EN LA PREVENCION DE RIESGOS Y EQUIPOS DE PROTECCION PERSONAL SEÑALES

4 SEÑALIZACIÓN Concepto
Se entiende por señalización, el conjunto de estímulos que condicionan la actuación del individuo que los recibe frente a unas circunstancias (riesgos, protecciones necesarias a utilizar, etc.) que se pretenden resaltar.

5 La señalización tiene como misión fundamental llamar rápidamente la atención sobre una situación o peligro, haciendo que el individuo reaccione de un modo previamente establecido.

6 CARACTERISTICAS DE EFICACIA:
Que sea capaz de atraer la atención de los destinatarios y mostrar el riesgo con suficiente antelación. Que facilite un mensaje claro y con interpretación fácil hacia los destinatarios. Que informe sobre la forma de actuación Adecuada al entorno del trabajador De material resistente y tamaño adecuado a su visibilidad.

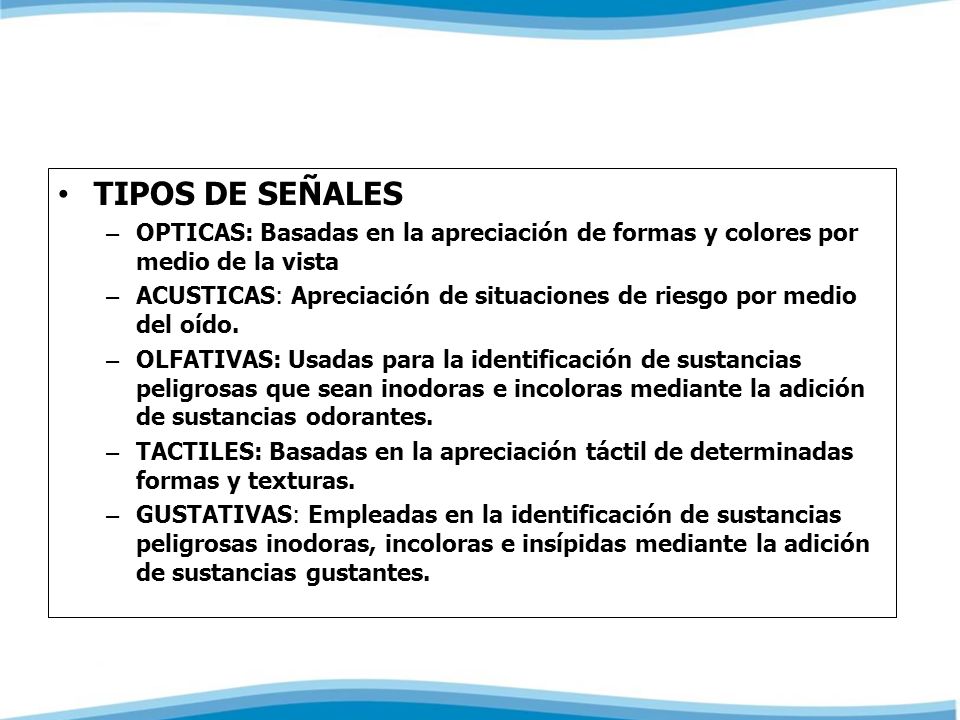

7 TIPOS DE SEÑALES OPTICAS: Basadas en la apreciación de formas y colores por medio de la vista ACUSTICAS: Apreciación de situaciones de riesgo por medio del oído. OLFATIVAS: Usadas para la identificación de sustancias peligrosas que sean inodoras e incoloras mediante la adición de sustancias odorantes. TACTILES: Basadas en la apreciación táctil de determinadas formas y texturas. GUSTATIVAS: Empleadas en la identificación de sustancias peligrosas inodoras, incoloras e insípidas mediante la adición de sustancias gustantes.

8 PRINCIPIOS BÁSICOS DE LAS SEÑALES DE SEGURIDAD
Su comunicación debe ser una forma simple , rápida y de compresión universal. La correcta señalización resulta eficaz como técnica de seguridad, pero no debe olvidarse que por sí misma, nunca elimina el riesgo. La puesta en práctica del sistema de señalización de seguridad no dispensará, en ningún caso, de la adopción por los empresarios de las medidas de prevención que correspondan. A los trabajadores se les ha de dar la formación necesaria para que tengan un adecuado conocimiento del sistema de señalización.

9 Por su amplio uso destacan las SEÑALES OPTICAS
Dentro de estas se incluyen las SEÑALES DE SEGURIDAD, LUCES, LETREROS Y ETIQUETAS..

10 SEÑALES DE SEGURIDAD Son las que mediante la combinación de una forma geométrica, un color y un símbolo proporcionan información definida y precisa en relación a la seguridad.

11 Objetivos de las señales de seguridad e higiene
a) atraer la atención de los trabajadores a los que está destinado el mensaje específico; b) conducir a una sola interpretación; c) ser claras para facilitar su interpretación; d) informar sobre la acción específica a seguir en cada caso; e) ser factible de cumplirse en la práctica;

12 Colores de Seguridad Los colores de seguridad podrán formar parte de una señalización de seguridad o constituirla por sí mismos. En el siguiente cuadro se muestran los colores de seguridad, su significado y otras indicaciones sobre su uso:

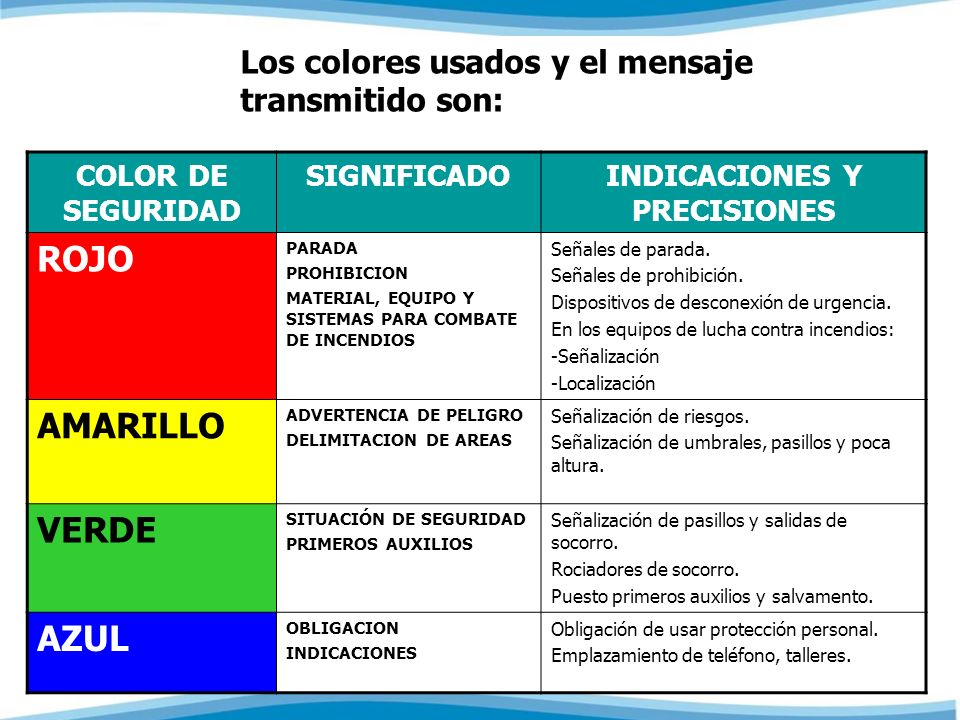

13 INDICACIONES Y PRECISIONES
Los colores usados y el mensaje transmitido son: COLOR DE SEGURIDAD SIGNIFICADO INDICACIONES Y PRECISIONES ROJO PARADA PROHIBICION MATERIAL, EQUIPO Y SISTEMAS PARA COMBATE DE INCENDIOS Señales de parada. Señales de prohibición. Dispositivos de desconexión de urgencia. En los equipos de lucha contra incendios: -Señalización -Localización AMARILLO ADVERTENCIA DE PELIGRO DELIMITACION DE AREAS Señalización de riesgos. Señalización de umbrales, pasillos y poca altura. VERDE SITUACIÓN DE SEGURIDAD PRIMEROS AUXILIOS Señalización de pasillos y salidas de socorro. Rociadores de socorro. Puesto primeros auxilios y salvamento. AZUL OBLIGACION INDICACIONES Obligación de usar protección personal. Emplazamiento de teléfono, talleres.

14 Colores de Seguridad Cuando el color de fondo sobre el que tenga que aplicarse el color de seguridad pueda dificultar la percepción de este último. se utilizará un color de contraste que enmarque o se alterne con el de seguridad, de acuerdo con la siguiente tabla:

15 TABLA SELECCION DE COLORES CONTRASTANTES
COLOR DE SEGURIDAD COLOR DE CONTRASTE ROJO BLANCO AMARILLO NEGRO VERDE AZUL

16 PROHIBICIÓN DE UNA ACCIÓN SUSCEPTIBLE DE PROVOCAR UN RIESGO
TIPOS DE SEÑALES PROHIBICIÓN Señales de prohibición forma redonda. Pictograma negro sobre fondo blanco, bordes y banda (transversal descendente de izquierda a derecha atravesando el pictograma a 45ºrespecto a la horizontal) rojos (el rojo deberá cubrir como mínimo el 35% de la superficie de la señal) PROHIBICIÓN DE UNA ACCIÓN SUSCEPTIBLE DE PROVOCAR UN RIESGO

17 EJEMPLOS DE PROHIBICIÓN

18 EJEMPLOS DE PROHIBICIÓN

19 DESCRIPCION DE UNA ACCION OBLIGATORIA
TIPOS DE SEÑALES DE ACCIÓN DE MANDO – OBLIGATORIO CUMPLIMIENTO: Forma redonda. Pictograma blanco sobre fondo azul (el azul deberá cubrir como mínimo el 50% de la superficie de la señal) DESCRIPCION DE UNA ACCION OBLIGATORIA

20 EJEMPLOS DE OBLIGACIÓN

21 EJEMPLOS DE OBLIGACIÓN

22 TIPOS DE SEÑALES DE ADVERTENCIA ADVIERTE DE UN PELIGRO
TRIANGULO EQUILATERO. LA BASE DEBERA SER PARALELA A LA HORIZONTAL: Señales de advertencia forma triangular. Pictograma negro sobre fondo amarillo (el amarillo deberá cubrir como mínimo el 50% de la superficie de la señal), bordes negros. Como excepción, el fondo de la señal sobre "materias nocivas o irritantes" será de color naranja, en lugar de amarillo, para evitar confusiones con otras señales similares utilizadas para la regulación del tráfico por carretera. ADVIERTE DE UN PELIGRO

23 EJEMPLOS DE ADVERTENCIA

24 EJEMPLOS DE ADVERTENCIA

25 PROPORCIONA INFORMACION PARA CASOS DE EMERGENCIA
TIPOS DE SEÑALES RELATIVAS A LOS EQUIPOS DE LUCHA CONTRA INCENDIOS CUADRADO O RECTANGULO. LA BASE MEDIRA ENTRE UNA A UNA Y MEDIA VECES LA ALTURA Y DEBERA SER PARALELA A LA HORIZONTAL PROPORCIONA INFORMACION PARA CASOS DE EMERGENCIA

26 Señales relativas a los equipos de lucha contra incendios forma rectangular o cuadrada. Pictograma blanco sobre fondo rojo (el rojo deber cubrir como mínimo el 50% de la deberá superficie de la señal).

27 TIPOS DE SEÑALES Señales de salvamento o socorro
Forma rectangular o cuadrada. Pictograma blanco sobre fondo verde (el verde deber cubrir deberá como mínimo el 50% de la superficie de la señal)

28 EJEMPLOS INFORMACIÓN- CONTRA INCENDIO

29 Señales de salvamento o socorro

30 Señales de salvamento o socorro
