2 ¿ QUÉ ES LA SEÑALIZACIÓN? Señalización de seguridad: Es un sistema que proporciona información de seguridad e higiene que consta de una combinación de figuras geométricas y colores a las que se les añade un símbolo o pictograma con un significado determinado. Es un conjunto de estímulos que condicionan la actuación de la persona que los recibe frente a circunstancias que se pretenden resaltar

3 Autor: Didier Sibaja Descarga ofrecida por: LA SEÑALIZACIÓN Facilita la información a la población dentro y fuera de las empresas Por si misma NO elimina el riesgo Resulta eficaz como técnica de seguridad

4 Autor: Didier Sibaja Descarga ofrecida por: Cuando no sea posible disminuir el riesgo Cuando no se pueda y resulte necesario proteger al trabajador Para prever eventos producidos por la naturaleza e incendios Como complemento a la protección de resguardos, dispositivos de seguridad y protecciones personales SE USA

5 Autor: Didier Sibaja Descarga ofrecida por: Atraer la atención de quien la recibe Dar a conocer el mensaje con suficiente anticipación Ser suficientemente clara y de interpretación única Posibilidad real en la práctica de cumplir lo indicado Principios básicos de la señalización

6 Autor: Didier Sibaja Descarga ofrecida por: TÁCTILES CLASES DE SEÑALES Se clasifican en función del sentido por el que se perciben VISUALES AUDITIVAS OLFATIVAS

7 Autor: Didier Sibaja Descarga ofrecida por: Obligan a un determinado comportamiento. Son muy utilizadas para indicar área o puestos de trabajo donde se requiere utilizar equipos de protección personal Clases de señales ópticas más utilizadas Señales de Obligación

8 Autor: Didier Sibaja Descarga ofrecida por: Cuando por legislación, reglamentación o condición de efecto nocivo comprobado se prohíbe un comportamiento Señales de prohibición Para advertir sobre la presencia de peligro ante un determinado comportamiento Señales de advertencia

9 Autor: Didier Sibaja Descarga ofrecida por: Nos informan sobre aspectos varios, sobre salvamento y sobre equipo contra incendio Señales de información

10 Autor: Didier Sibaja Descarga ofrecida por: Identificación de colores en señalización para la seguridad

11 Autor: Didier Sibaja Descarga ofrecida por: Aspectos importantes Los colores tienen aplicación practica porque a través de ellos se logra : Los colores tienen aplicación practica porque a través de ellos se logra : Aumentar la producción Aumentar la producción Mejorar la eficiencia de los trabajadores Mejorar la eficiencia de los trabajadores Reducir tiempos de respuesta Reducir tiempos de respuesta Mejorar anímicamente a las personas Mejorar anímicamente a las personas Reducir los accidentes Reducir los accidentes

12 Autor: Didier Sibaja Descarga ofrecida por: Aspectos importantes La ciencia y la técnica los utilizan para crear un medio ambiente agradable y cómodo. La ciencia y la técnica los utilizan para crear un medio ambiente agradable y cómodo. El ser humano tiende a ser influenciado por los colores. El ser humano tiende a ser influenciado por los colores. El color es energía y esta presente en todas partes. El color es energía y esta presente en todas partes.

13 Autor: Didier Sibaja Descarga ofrecida por: Colores Los colores que son utilizados con regularidad son los siguientes Amarillo Amarillo Naranja Naranja Verde Verde Rojo Rojo Azul Azul Violeta Violeta Blanco Blanco Gris Gris Negro Negro

14 Autor: Didier Sibaja Descarga ofrecida por: Aplicación En lo posible deben ser aplicados de esta forma: En lo posible deben ser aplicados de esta forma: En los objetos mismos En los objetos mismos En zonas o franjas sobre paredes, pisos, etc.; para indicar los objetos y obstáculos En zonas o franjas sobre paredes, pisos, etc.; para indicar los objetos y obstáculos Sobre paredes, pisos, etc.; para delatar la presencia del objeto u obstáculo de manera que resulte un contraste con el pintado de la pared Sobre paredes, pisos, etc.; para delatar la presencia del objeto u obstáculo de manera que resulte un contraste con el pintado de la pared

15 Autor: Didier Sibaja Descarga ofrecida por: Rojo (Excitante) Es el color básico para denotar peligro o para indicar alto inmediato. Simbolizara la prevención de incendio y por lo mismo servirá para identificar los equipos de prevención de estos. Es el color básico para denotar peligro o para indicar alto inmediato. Simbolizara la prevención de incendio y por lo mismo servirá para identificar los equipos de prevención de estos.

16 Autor: Didier Sibaja Descarga ofrecida por: Se utilizara para identificar los siguientes elementos: Avisos peligrosos Avisos peligrosos Luces y banderas (en construcciones) Luces y banderas (en construcciones) Recipientes de seguridad ( materiales peligrosos) Recipientes de seguridad ( materiales peligrosos) Dispositivos de emergencia Dispositivos de emergencia Equipo contra incendio Equipo contra incendio

17 Autor: Didier Sibaja Descarga ofrecida por: Algunas señales

18 Autor: Didier Sibaja Descarga ofrecida por: Naranja (desagradable) Simboliza alerta e identifica las partes peligrosas de máquinas o equipos eléctricos. Simboliza alerta e identifica las partes peligrosas de máquinas o equipos eléctricos. Si el protector de una máquina puede abrirse o quitarse, la parte interior se pintara de este color para atraer la atención sobre el riesgo Si el protector de una máquina puede abrirse o quitarse, la parte interior se pintara de este color para atraer la atención sobre el riesgo

19 Autor: Didier Sibaja Descarga ofrecida por: Se aplicara en: Parte interior de cajas de conmutadores eléctricos y cajas de fusibles Parte interior de cajas de conmutadores eléctricos y cajas de fusibles Parte interior de resguardo de máquina y equipo, siendo la parte exterior del mismo color de la máquina Parte interior de resguardo de máquina y equipo, siendo la parte exterior del mismo color de la máquina Botones de arranque de seguridad Botones de arranque de seguridad

20 Autor: Didier Sibaja Descarga ofrecida por: Las partes expuestas de máquinas y equipos, tales como poleas, engranajes, rodillos y dispositivos de corte. Las partes expuestas de máquinas y equipos, tales como poleas, engranajes, rodillos y dispositivos de corte. Elementos de transmisión mecánica Elementos de transmisión mecánica

21 Autor: Didier Sibaja Descarga ofrecida por: Algunas señales

22 Autor: Didier Sibaja Descarga ofrecida por: Amarillo (Alegra y estimula) Es el color de mas alta visibilidad y será el color para indicar la necesidad de tener precaución pues estos riesgos deben ser captados fácilmente. Es el color de mas alta visibilidad y será el color para indicar la necesidad de tener precaución pues estos riesgos deben ser captados fácilmente. Se combina con el negro cuando se requiere llamar la atención de forma mas decidida. Se combina con el negro cuando se requiere llamar la atención de forma mas decidida.

23 Autor: Didier Sibaja Descarga ofrecida por: El color amarillo se empleara en: Letreros de precaución (Riesgos físicos y practicas inseguras) Letreros de precaución (Riesgos físicos y practicas inseguras) Equipo en movimiento (Transporte pesado y construcción) Equipo en movimiento (Transporte pesado y construcción) Obstrucciones y proyecciones (columnas, pilares vigas, fajas rotativas) Obstrucciones y proyecciones (columnas, pilares vigas, fajas rotativas) Espacios libres, pasillos, huella y contrahuella de escaleras Espacios libres, pasillos, huella y contrahuella de escaleras

24 Autor: Didier Sibaja Descarga ofrecida por: Amarillo y franjas negras Esta combinación se utilizara en: Barreras Barreras Bordes de fosas no protegidas Bordes de fosas no protegidas Plataformas de carga y descarga Plataformas de carga y descarga Dispositivos de sujeción Dispositivos de sujeción Partes salientes de instalaciones en general. Partes salientes de instalaciones en general.

25 Autor: Didier Sibaja Descarga ofrecida por: Algunas señales

26 Autor: Didier Sibaja Descarga ofrecida por: Verde (Descanso y fresco) Es el color básico para simbolizar la seguridad y se aplicara en estos casos: Botiquines de primeros auxilios Botiquines de primeros auxilios Dispositivos de seguridad Dispositivos de seguridad Camillas Camillas Tableros para avisos de seguridad Tableros para avisos de seguridad Botones de arranque de equipos Botones de arranque de equipos

27 Autor: Didier Sibaja Descarga ofrecida por: Algunas señales

28 Autor: Didier Sibaja Descarga ofrecida por: Azul (Sensación de frío) Es el color básico para simbolizar la prevención y su función principal es indicar que se deben tomar precauciones en la labor que se debe realizar Se utilizara en Avisos Avisos Barreras Barreras Señales Señales Banderas Banderas

29 Autor: Didier Sibaja Descarga ofrecida por: Algunas señales

30 Autor: Didier Sibaja Descarga ofrecida por: Violeta Es el color básico para señalar riesgos de radiación y usualmente se utiliza combinado con el amarillo Es el color básico para señalar riesgos de radiación y usualmente se utiliza combinado con el amarillo Se aplica en: Almacenamiento de material radiactivo Almacenamiento de material radiactivo Entierros de material radiactivo Entierros de material radiactivo Recipientes de desecho Recipientes de desecho Equipo contaminado Equipo contaminado Equipo de producción radiactiva Equipo de producción radiactiva

31 Autor: Didier Sibaja Descarga ofrecida por: Blanco, gris o negro Las combinaciones entre estos colores se utilizan para marcar avisos de transito, orden y limpieza e información general. Las combinaciones entre estos colores se utilizan para marcar avisos de transito, orden y limpieza e información general. La combinación de bandas negras y blancas o cuadros de estos colores se utilizaran dependiendo de las necesidades de identificación La combinación de bandas negras y blancas o cuadros de estos colores se utilizaran dependiendo de las necesidades de identificación

32 Autor: Didier Sibaja Descarga ofrecida por: Blanco, gris y negro En transito se utilizan así: Extremos sin salida (Pasillos, callejones, etc.) Extremos sin salida (Pasillos, callejones, etc.) Zonas de almacenamiento Zonas de almacenamiento Dirección y limite de escaleras Dirección y limite de escaleras

33 Autor: Didier Sibaja Descarga ofrecida por: Blanco, gris y negro En caso de dar dirección Letreros o avisos de salidas, escaleras u otras áreas importantes Letreros o avisos de salidas, escaleras u otras áreas importantes En caso de definir orden y limpieza Basureros Basureros Bebedores Bebedores Demás instrumentos relacionados a orden y limpieza Demás instrumentos relacionados a orden y limpieza

34 Autor: Didier Sibaja Descarga ofrecida por: Algunas señales

35 Autor: Didier Sibaja Descarga ofrecida por: FIGURAS GEOMÉTRICAS Se utilizan según el tipo de señal de que se trate: Obligación: prescribe una acción determinada Prohibición: Prohíbe una acción susceptible de provocar riesgos

36 Autor: Didier Sibaja Descarga ofrecida por: Precaución: Advierte de un peligro Información: Proporcionan la información general FIGURAS GEOMÉTRICAS

37 Autor: Didier Sibaja Descarga ofrecida por: SEÑALES DE PROHIBICIÓN PROHIBEN UN COMPORTAMIENTO QUE PUEDE PROVOCAR UN PELIGRO Símbolo Negro, color de seguridad: rojo, contraste blanco

38 Autor: Didier Sibaja Descarga ofrecida por: SEÑALES DE OBLIGACIÓN OBLIGAN A UN COMPORTAMIENTO DETERMINADO Símbolo blanco, color de seguridad azul, contraste blanco

39 Autor: Didier Sibaja Descarga ofrecida por: SEÑALES DE ADVERTENCIA ADVIERTEN o PREVIENEN DE UN PELIGRO Símbolo negro, color de seguridad amarillo, contraste negro

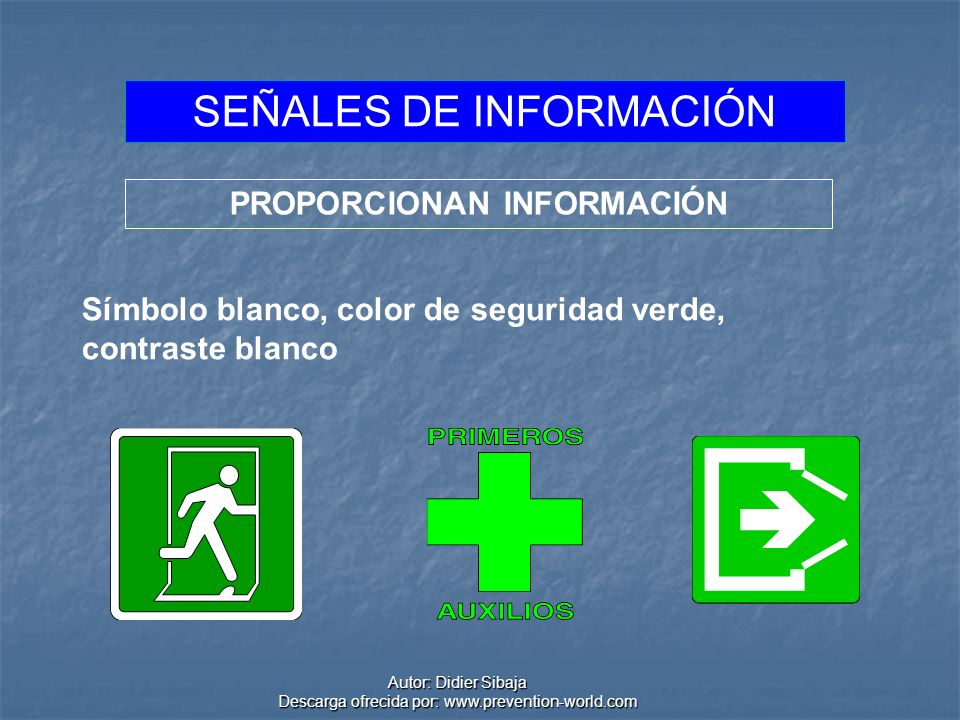

40 Autor: Didier Sibaja Descarga ofrecida por: SEÑALES DE INFORMACIÓN PROPORCIONAN INFORMACIÓN Símbolo blanco, color de seguridad verde, contraste blanco

41 Autor: Didier Sibaja Descarga ofrecida por: Reconocimiento de tuberías Tubería: Todo el sistema formado por tubos, uniones, válvulas, tapones, conexiones, etc. que son empleados para la conducción de gases, líquidos, semilíquidos, vapores, polvos, plásticos, cables eléctricos Etc.

42 Autor: Didier Sibaja Descarga ofrecida por: Reconocimiento de tuberías Las tuberías destinadas a conducir productos de servicio, producto terminado o en proceso de elaboración, deben ser identificadas pintándolas en toda su longitud con los colores fundamentales establecidos a continuación Las tuberías destinadas a conducir productos de servicio, producto terminado o en proceso de elaboración, deben ser identificadas pintándolas en toda su longitud con los colores fundamentales establecidos a continuación

43 Autor: Didier Sibaja Descarga ofrecida por: Reconocimiento de tuberías Rojo: Elementos de protección contra incendio. Rojo: Elementos de protección contra incendio. Amarillo: Gases y ácidos tóxicos o corrosivos Amarillo: Gases y ácidos tóxicos o corrosivos Verde con franjas Naranja: Agua caliente o calefacción Verde con franjas Naranja: Agua caliente o calefacción Gris :Electricidad, luz, timbres, alta tensión teléfonos, aguas negras o pluviales Gris :Electricidad, luz, timbres, alta tensión teléfonos, aguas negras o pluviales

44 Autor: Didier Sibaja Descarga ofrecida por: Reconocimiento de tuberías Castaño: Combustibles, líquidos, gases y aceites lubricantes Castaño: Combustibles, líquidos, gases y aceites lubricantes Verde: Agua (fría, potable o de río) Verde: Agua (fría, potable o de río) Blanco : Entrada y salida de corriente de ventilación, refrigeración. Blanco : Entrada y salida de corriente de ventilación, refrigeración. Naranja: Vapor Naranja: Vapor

45 Autor: Didier Sibaja Descarga ofrecida por: Consejos Prácticos En tuberías de gran diámetro se puede reemplazar el pintado total por el pintado de franjas del color establecido En tuberías de gran diámetro se puede reemplazar el pintado total por el pintado de franjas del color establecido Las franjas o grupos de franjas se pueden pintara una distancia máxima de 6 metros entre si, en los tramos rectos, a cada lado de las válvulas de las conexiones, cambios de dirección, etc. que atraviese la misma Las franjas o grupos de franjas se pueden pintara una distancia máxima de 6 metros entre si, en los tramos rectos, a cada lado de las válvulas de las conexiones, cambios de dirección, etc. que atraviese la misma

46 Autor: Didier Sibaja Descarga ofrecida por: Consejos prácticos Se debe dejar un espacio de 10 cm. entre la boca de las válvulas o conexiones y la franja correspondiente y entre las franjas de un tramo limpio el espacio será del doble del ancho de la franja. Se debe dejar un espacio de 10 cm. entre la boca de las válvulas o conexiones y la franja correspondiente y entre las franjas de un tramo limpio el espacio será del doble del ancho de la franja.

47 Autor: Didier Sibaja Descarga ofrecida por: Identificación (leyendas) Las leyendas se deben pintar directamente sobre las franjas o se adosaran a las tuberías de pequeños diámetro por medio de carteles especiales. Las leyendas se deben pintar directamente sobre las franjas o se adosaran a las tuberías de pequeños diámetro por medio de carteles especiales. Deben hacer un contraste visible ante el color de las franjas Deben hacer un contraste visible ante el color de las franjas

48 Autor: Didier Sibaja Descarga ofrecida por: Identificación (leyendas) Cuando la tubería este contra una pared, se deben pintar sobre el lado visible desde el lugar de trabajo Cuando la tubería este contra una pared, se deben pintar sobre el lado visible desde el lugar de trabajo

49 Autor: Didier Sibaja Descarga ofrecida por: ¡Muchas gracias!
