1 Physical Computing (Electricity y Building circuits) MARLA MICHELL CARLA DIAZ ARDUINO

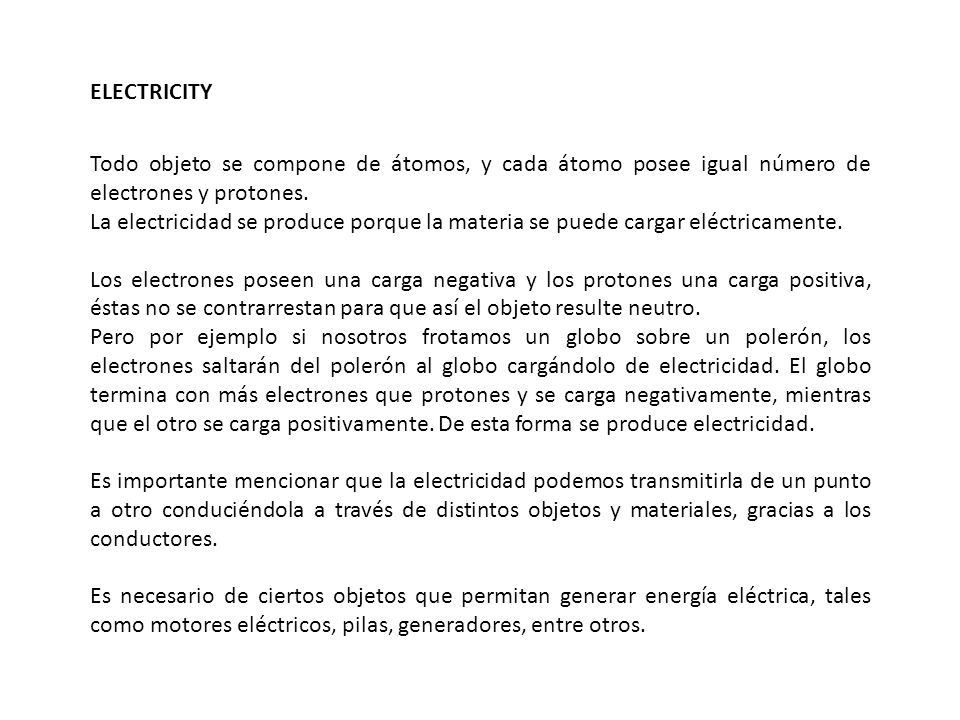

2 ELECTRICITY Todo objeto se compone de átomos, y cada átomo posee igual número de electrones y protones. La electricidad se produce porque la materia se puede cargar eléctricamente. Los electrones poseen una carga negativa y los protones una carga positiva, éstas no se contrarrestan para que así el objeto resulte neutro. Pero por ejemplo si nosotros frotamos un globo sobre un polerón, los electrones saltarán del polerón al globo cargándolo de electricidad. El globo termina con más electrones que protones y se carga negativamente, mientras que el otro se carga positivamente. De esta forma se produce electricidad. Es importante mencionar que la electricidad podemos transmitirla de un punto a otro conduciéndola a través de distintos objetos y materiales, gracias a los conductores. Es necesario de ciertos objetos que permitan generar energía eléctrica, tales como motores eléctricos, pilas, generadores, entre otros.

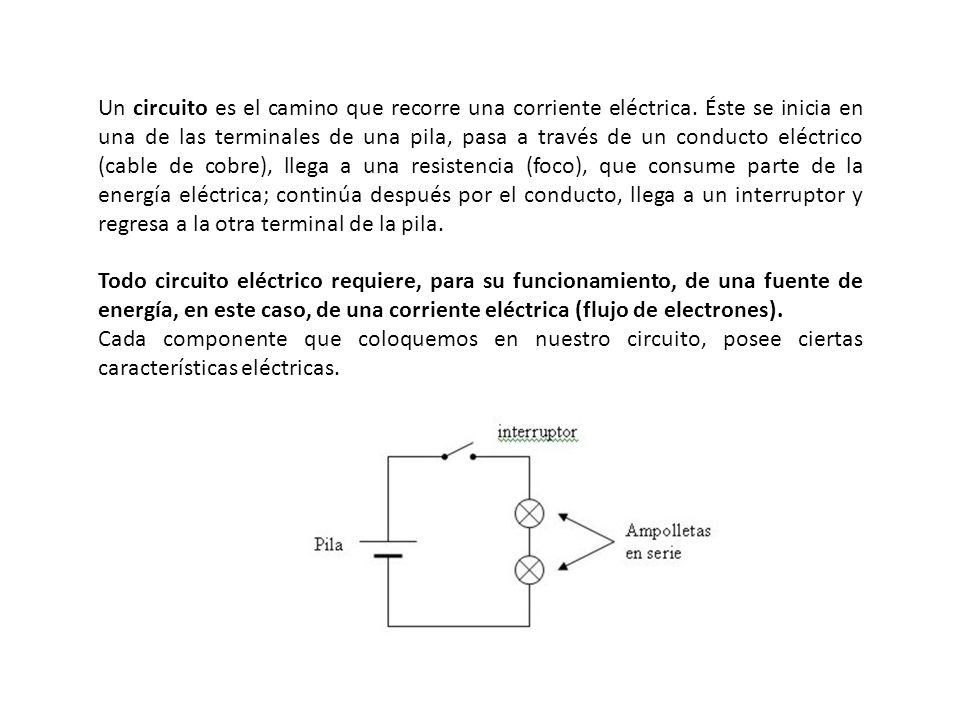

3 Un circuito es el camino que recorre una corriente eléctrica. Éste se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por el conducto, llega a un interruptor y regresa a la otra terminal de la pila. Todo circuito eléctrico requiere, para su funcionamiento, de una fuente de energía, en este caso, de una corriente eléctrica (flujo de electrones). Cada componente que coloquemos en nuestro circuito, posee ciertas características eléctricas.

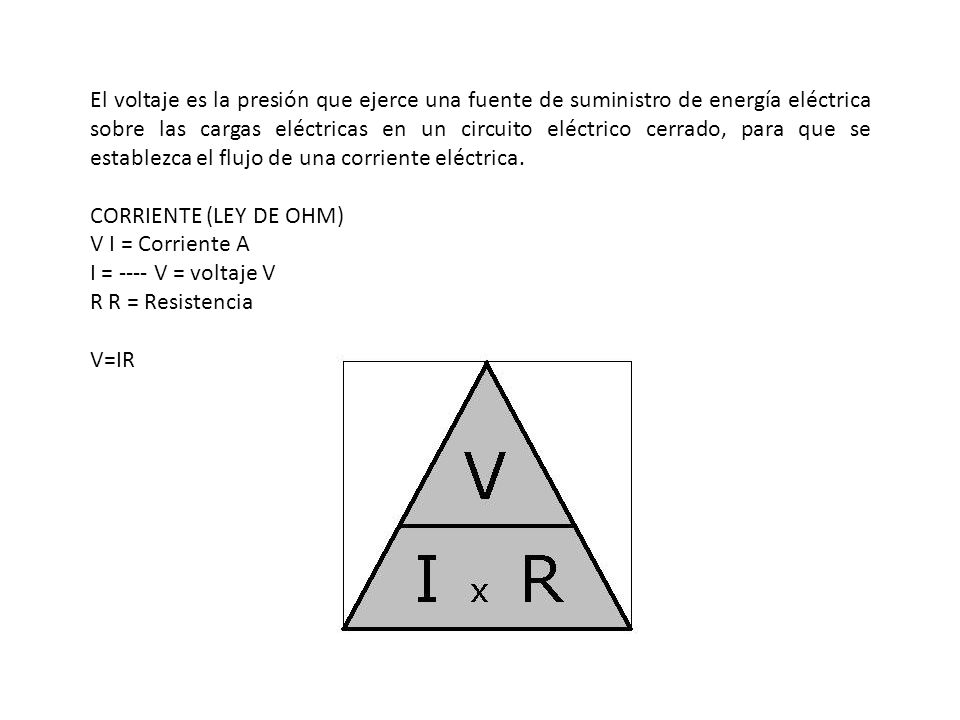

4 El voltaje es la presión que ejerce una fuente de suministro de energía eléctrica sobre las cargas eléctricas en un circuito eléctrico cerrado, para que se establezca el flujo de una corriente eléctrica. CORRIENTE (LEY DE OHM) V I = Corriente A I = ---- V = voltaje V R R = Resistencia V=IR

5 La corriente fluye en los circuitos y éstos deben estar compuestos por materiales conductores y deben tener flujos de voltaje, mientras que la resistencia se opone a ella. La corriente consiste en electrones que fluyen alejándose de las terminales negativas y hacia las terminales positivas. El conocimiento de estos hechos permite controlar el flujo de la corriente. La electricidad fluye naturalmente hacia la tierra cuando existe un recorrido. Por ejemplo si un artefacto eléctrico tiene tres patas, una de esas sirve como conexión a tierra y ésta proporciona una ruta conductora para que los electrones fluyan a tierra, ya que la resistencia que presenta el cuerpo suele ser mayor que la resistencia que opone la vía que conduce directamente a tierra.

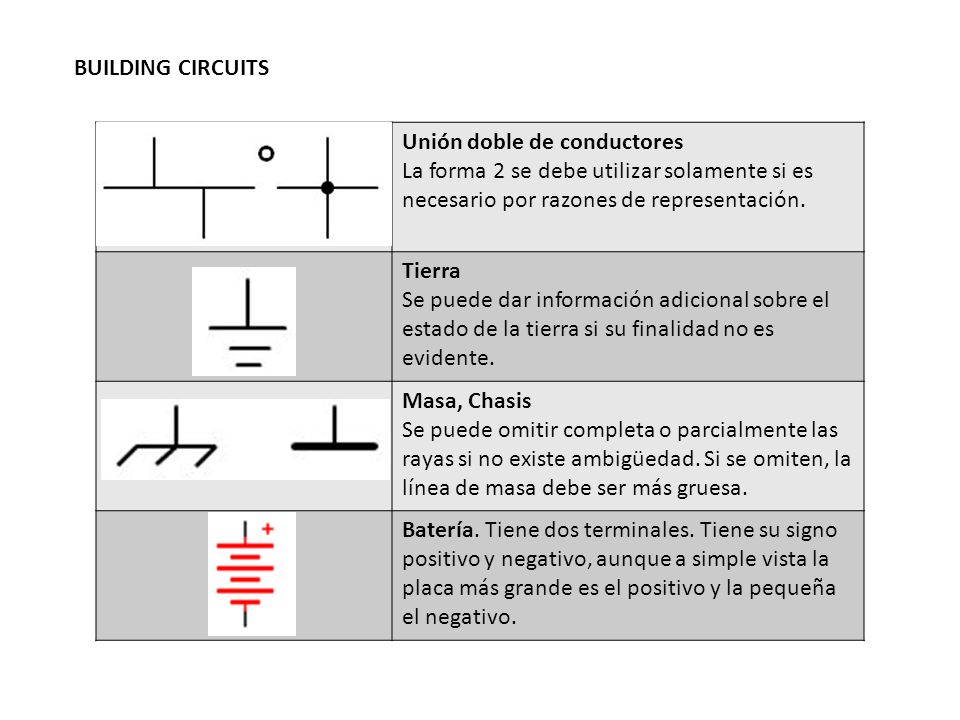

6 BUILDING CIRCUITS Unión doble de conductores La forma 2 se debe utilizar solamente si es necesario por razones de representación. Tierra Se puede dar información adicional sobre el estado de la tierra si su finalidad no es evidente. Masa, Chasis Se puede omitir completa o parcialmente las rayas si no existe ambigüedad. Si se omiten, la línea de masa debe ser más gruesa. Batería. Tiene dos terminales. Tiene su signo positivo y negativo, aunque a simple vista la placa más grande es el positivo y la pequeña el negativo.

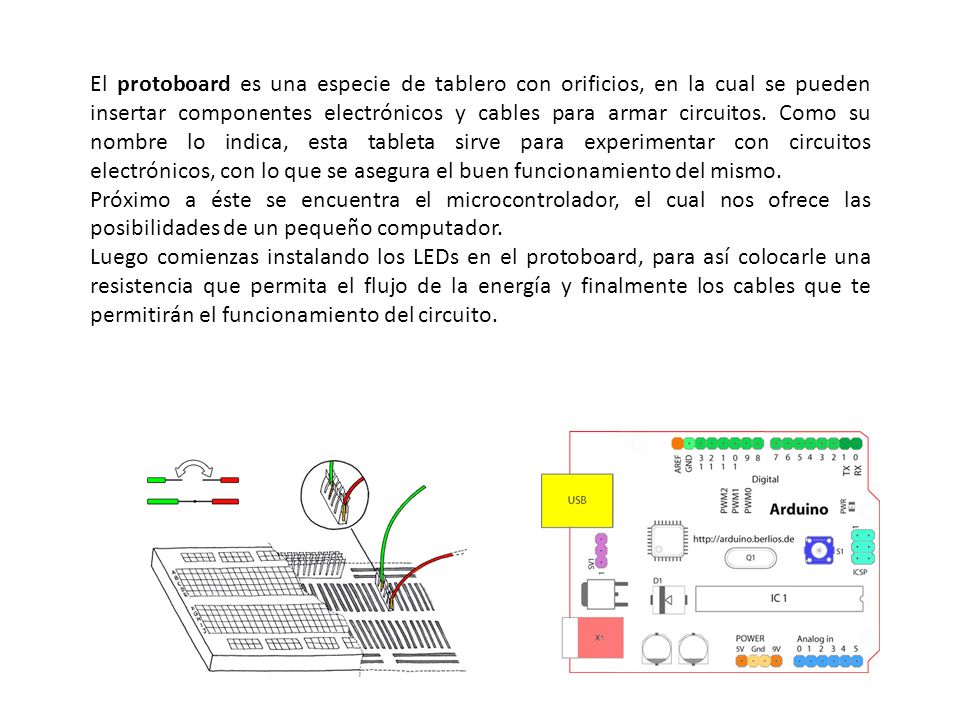

7 El protoboard es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo. Próximo a éste se encuentra el microcontrolador, el cual nos ofrece las posibilidades de un pequeño computador. Luego comienzas instalando los LEDs en el protoboard, para así colocarle una resistencia que permita el flujo de la energía y finalmente los cables que te permitirán el funcionamiento del circuito.

8 Un multímetro es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas tales como corrientes y potenciales. Existen dos componentes importantes a conocer acerca de estos medidores, unos son los medidores analógicos, estos poseen una aguja que se mueva en una línea para expresar los resultados de la prueba. Los medidores digitales son mucho mas simples de leer que los analógicos, los digitales dan los resultados en la pantalla. También son muy útiles para revisar si la conexión positiva y negativa que hemos hecho está correcta, a través de una simple acción, podemos recibir resultados de este multimetro y corregir errores si es que los hemos cometido.

9 Dentro de una conexión creada por uno mismo a veces es necesario hacer una soldadura para lograr el correcto funcionamiento de esta, esto sucede cuando no hay otra manera de hacer la conexión. Lo mas cómodo quizás es utilizar una protoborad sin soldar, pero si se necesita un proyecto finalizado y bien hecho es mejor soldar, y esto se puede hacer en un tablero de soldar o placa de circuito impreso (PCB).

10 Para la alimentación de la protoboard, es necesario como se dijo anteriormente identificar el lado negativo y el positivo. Para esto también dijimos que se utilizaría el multimetro, o simplemente identificar a través de una marca que deje en claro cual es cual, una vez asumido esto, esta listo para empezar a conectar en la protoboard. Se recomienda siempre utilizar siempre los mismo colores para las conexiones realizadas, así será mas fácil, saber como funciona nuestra protoboard.
