1 R EDES I NFORMÁTICA Ariana Gil Alonso 4ºA

2 L A R ED Una red es la unión de dos o más ordenadores de manera que sean capaces de compartir recursos, ficheros, directorios, discos. Hay cuatro tipos: - LAN: son redes de pequeña extensión, donde el usuario es el dueño de la red. - MAN: son redes de mayor extensión, dan servicio a multitud de usuarios y se extiendes por el área metropolitana. - WAN: son redes de gran extensión que atraviesan hasta países. - VNP: es igual a la WAN pero privada.

3 T OPOLOGÍA. En anillo: consiste en conectarlas estaciones una en serie con la otra formando un anillo cerrado. En bus: No necesitan estar conectadas todas las estaciones en la red, es fácil cambiar la cantidad de estaciones. En estrella: es el sistema más extendido el concentrador distribuye los datos entre las estaciones. En árbol: aparece de la interconexión de varias en estrella.

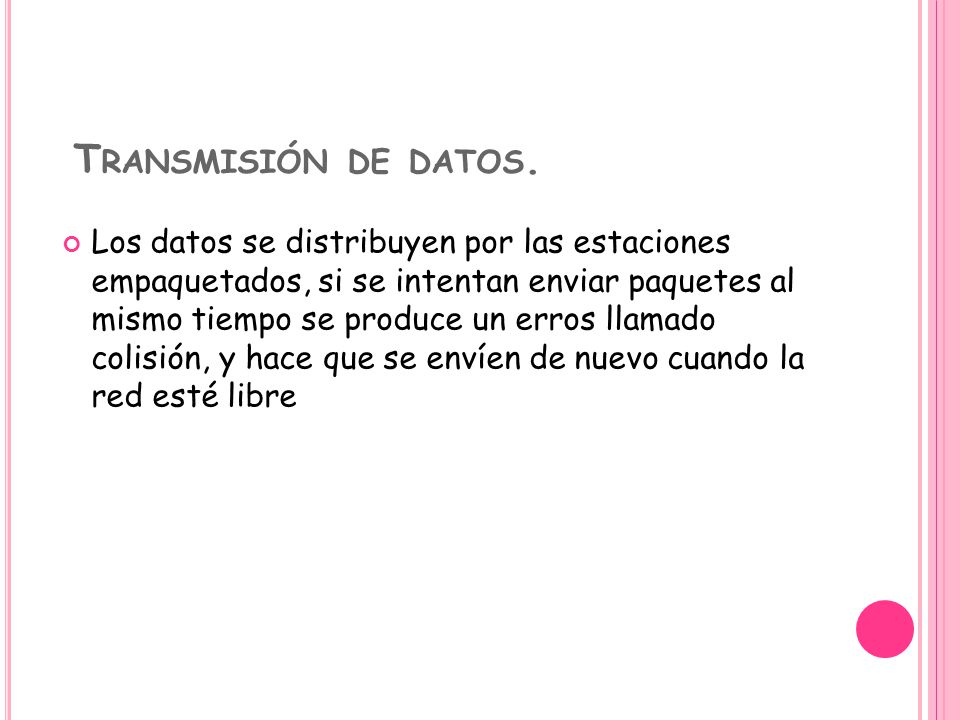

4 T RANSMISIÓN DE DATOS. Los datos se distribuyen por las estaciones empaquetados, si se intentan enviar paquetes al mismo tiempo se produce un erros llamado colisión, y hace que se envíen de nuevo cuando la red esté libre

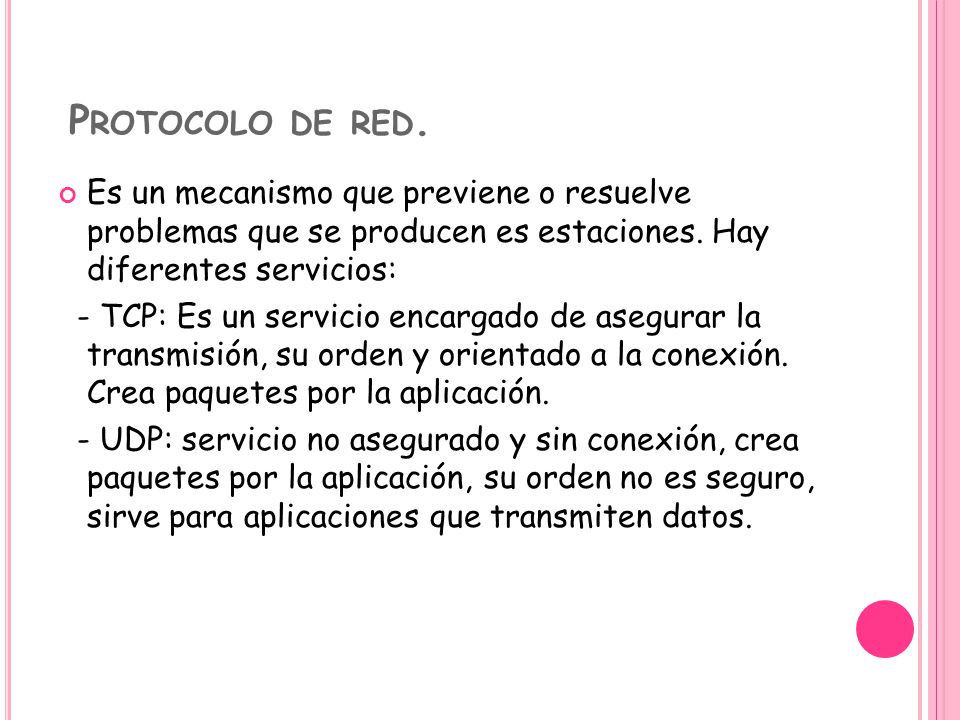

5 P ROTOCOLO DE RED. Es un mecanismo que previene o resuelve problemas que se producen es estaciones. Hay diferentes servicios: - TCP: Es un servicio encargado de asegurar la transmisión, su orden y orientado a la conexión. Crea paquetes por la aplicación. - UDP: servicio no asegurado y sin conexión, crea paquetes por la aplicación, su orden no es seguro, sirve para aplicaciones que transmiten datos.

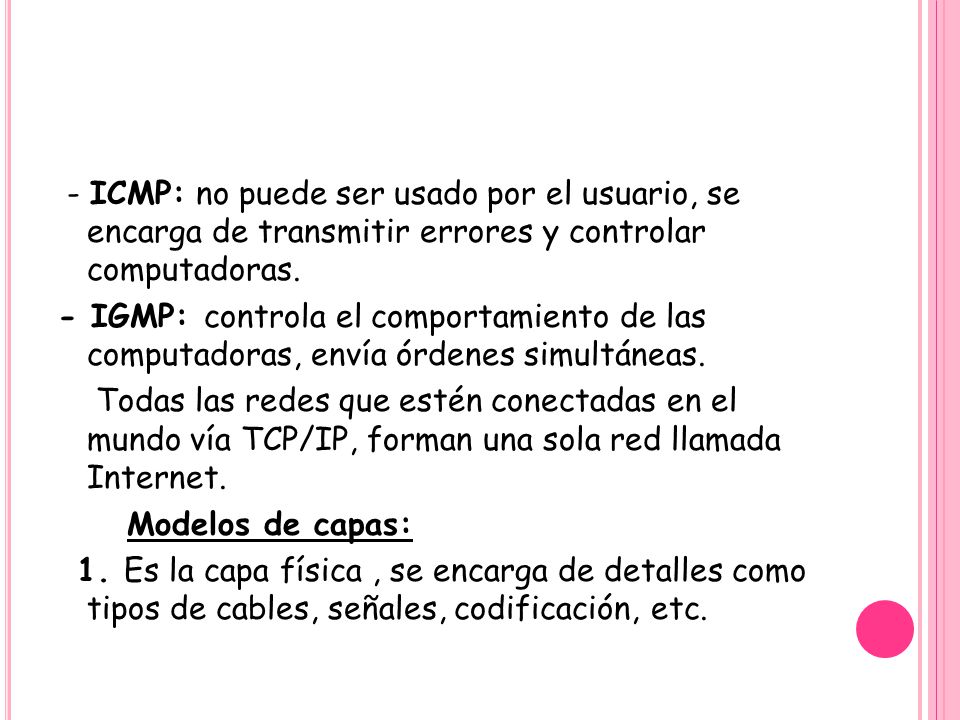

6 - ICMP: no puede ser usado por el usuario, se encarga de transmitir errores y controlar computadoras. - IGMP: controla el comportamiento de las computadoras, envía órdenes simultáneas. Todas las redes que estén conectadas en el mundo vía TCP/IP, forman una sola red llamada Internet. Modelos de capas: 1. Es la capa física, se encarga de detalles como tipos de cables, señales, codificación, etc.

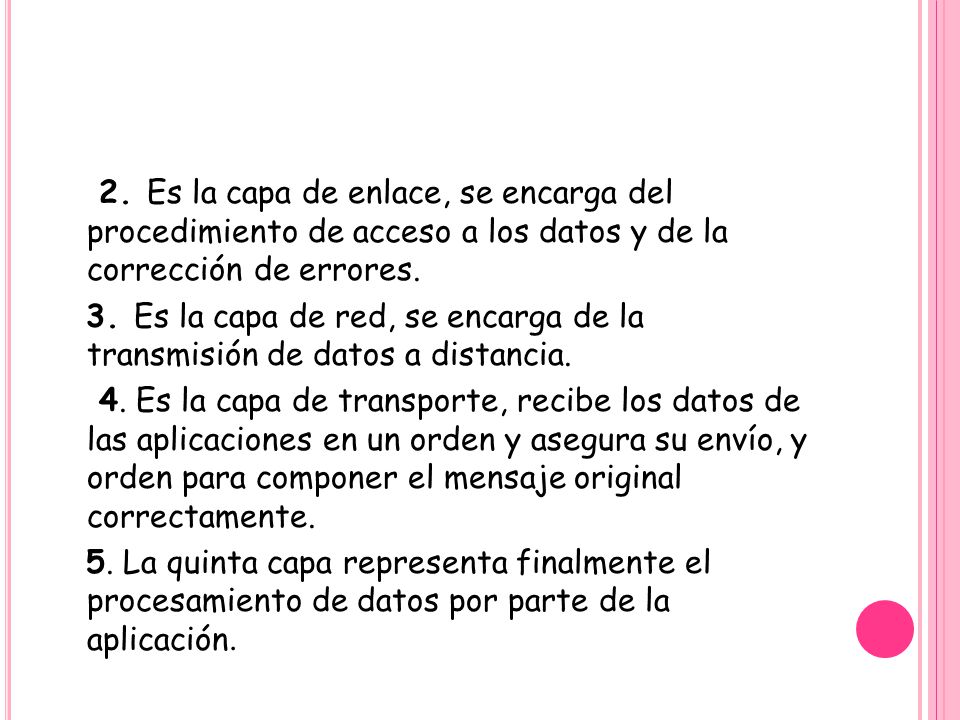

7 2. Es la capa de enlace, se encarga del procedimiento de acceso a los datos y de la corrección de errores. 3. Es la capa de red, se encarga de la transmisión de datos a distancia. 4. Es la capa de transporte, recibe los datos de las aplicaciones en un orden y asegura su envío, y orden para componer el mensaje original correctamente. 5. La quinta capa representa finalmente el procesamiento de datos por parte de la aplicación.

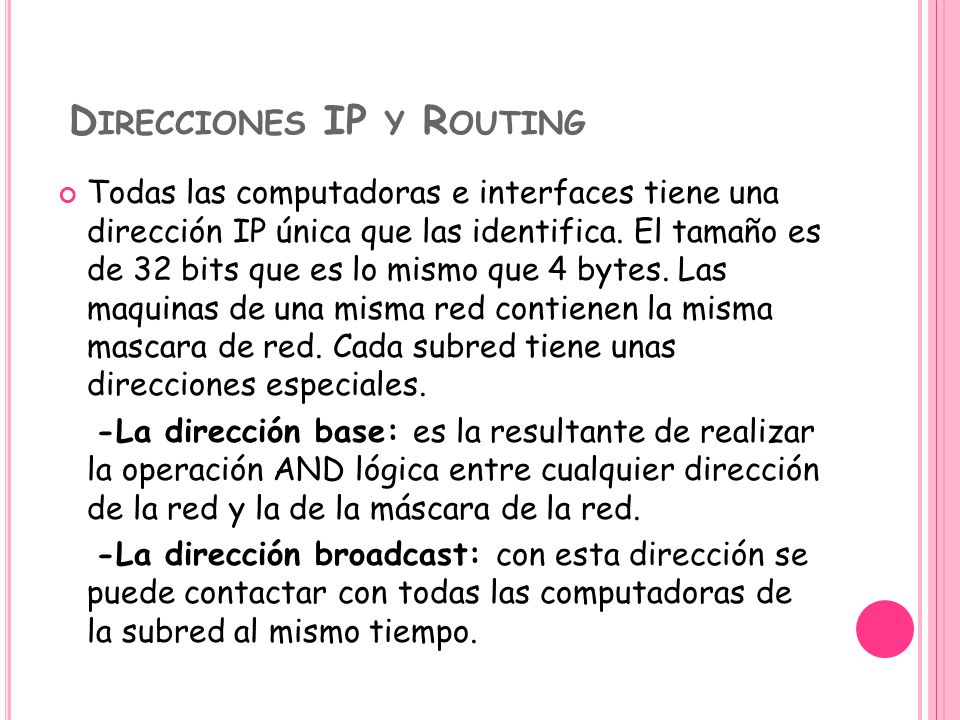

8 D IRECCIONES IP Y R OUTING Todas las computadoras e interfaces tiene una dirección IP única que las identifica. El tamaño es de 32 bits que es lo mismo que 4 bytes. Las maquinas de una misma red contienen la misma mascara de red. Cada subred tiene unas direcciones especiales. -La dirección base: es la resultante de realizar la operación AND lógica entre cualquier dirección de la red y la de la máscara de la red. -La dirección broadcast: con esta dirección se puede contactar con todas las computadoras de la subred al mismo tiempo.

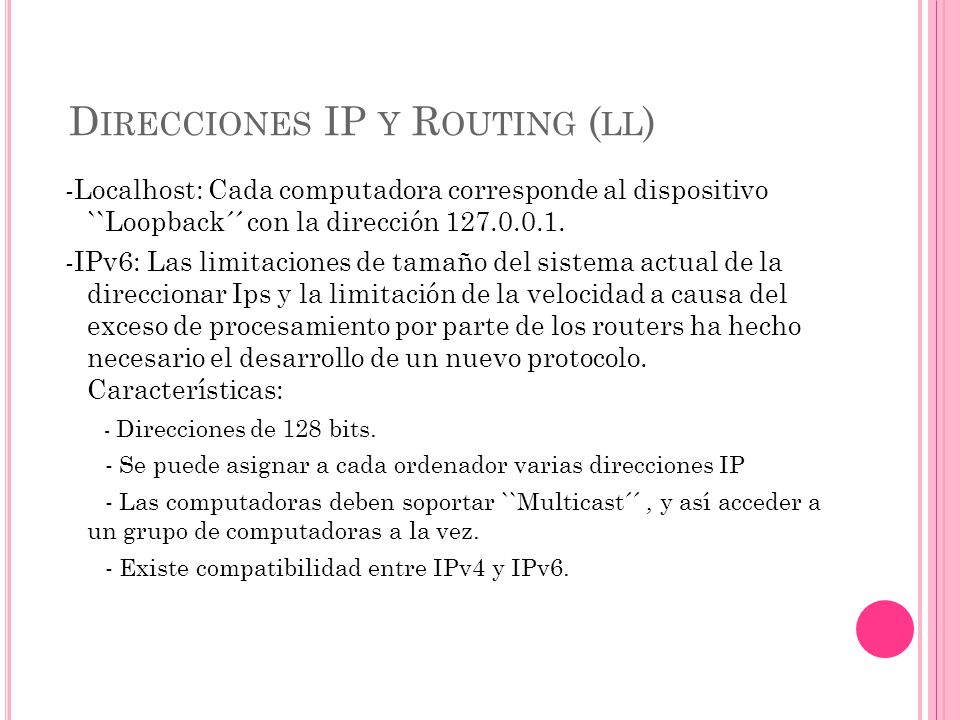

9 D IRECCIONES IP Y R OUTING ( LL ) -Localhost: Cada computadora corresponde al dispositivo ``Loopback´´ con la dirección 127.0.0.1. -IPv6: Las limitaciones de tamaño del sistema actual de la direccionar Ips y la limitación de la velocidad a causa del exceso de procesamiento por parte de los routers ha hecho necesario el desarrollo de un nuevo protocolo. Características: - Direcciones de 128 bits. - Se puede asignar a cada ordenador varias direcciones IP - Las computadoras deben soportar ``Multicast´´, y así acceder a un grupo de computadoras a la vez. - Existe compatibilidad entre IPv4 y IPv6.

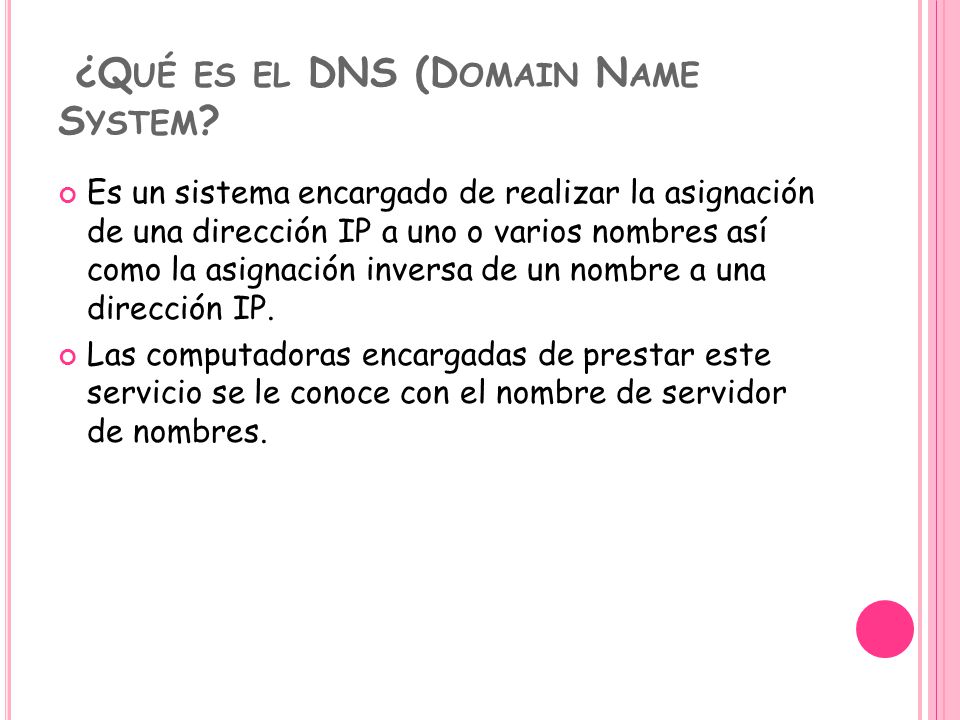

10 ¿Q UÉ ES EL DNS (D OMAIN N AME S YSTEM ? Es un sistema encargado de realizar la asignación de una dirección IP a uno o varios nombres así como la asignación inversa de un nombre a una dirección IP. Las computadoras encargadas de prestar este servicio se le conoce con el nombre de servidor de nombres.

11 H ARDWARE PARA RED. En primer lugar necesitamos más de un equipo, como mínimo 2, cada uno de ellos debe disponer de una tarjeta de red o una conexión Wifi. Componentes: -Tarjetas de red: es un hardware imprescindible en cada ordenador para poder comunicarlas. - Conectores, cables: Cuando lo que deseamos es implementar una red de topología anillo o bus, se utiliza cable coaxial para la misma, mientras en estrella, denominada Ethernet 100 Base T, se emplea los pare de cables trenzados

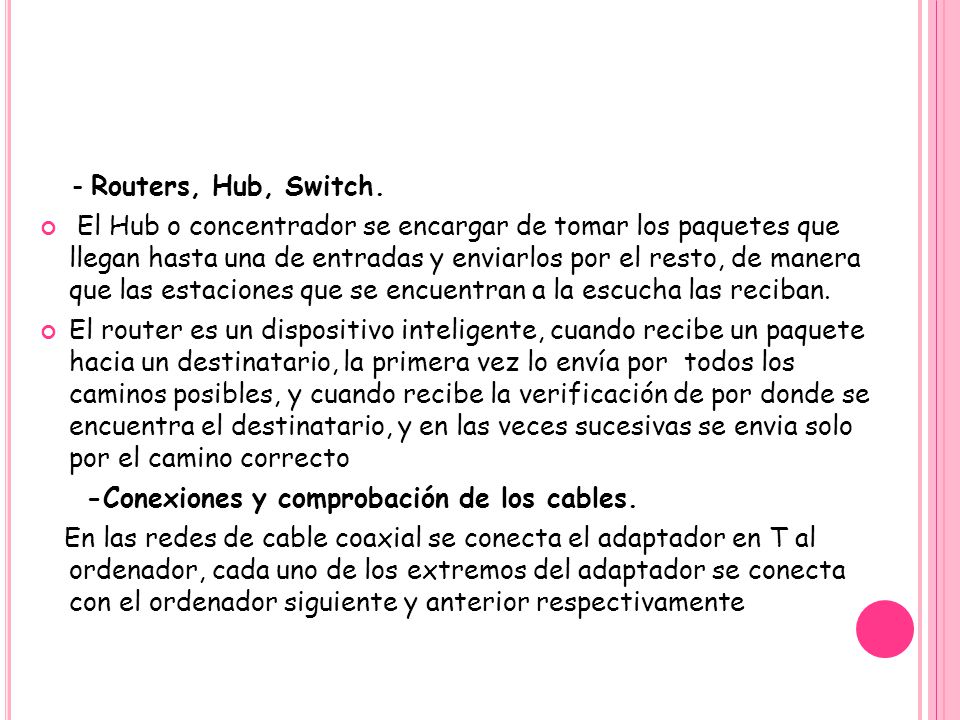

12 - Routers, Hub, Switch. El Hub o concentrador se encargar de tomar los paquetes que llegan hasta una de entradas y enviarlos por el resto, de manera que las estaciones que se encuentran a la escucha las reciban. El router es un dispositivo inteligente, cuando recibe un paquete hacia un destinatario, la primera vez lo envía por todos los caminos posibles, y cuando recibe la verificación de por donde se encuentra el destinatario, y en las veces sucesivas se envia solo por el camino correcto -Conexiones y comprobación de los cables. En las redes de cable coaxial se conecta el adaptador en T al ordenador, cada uno de los extremos del adaptador se conecta con el ordenador siguiente y anterior respectivamente

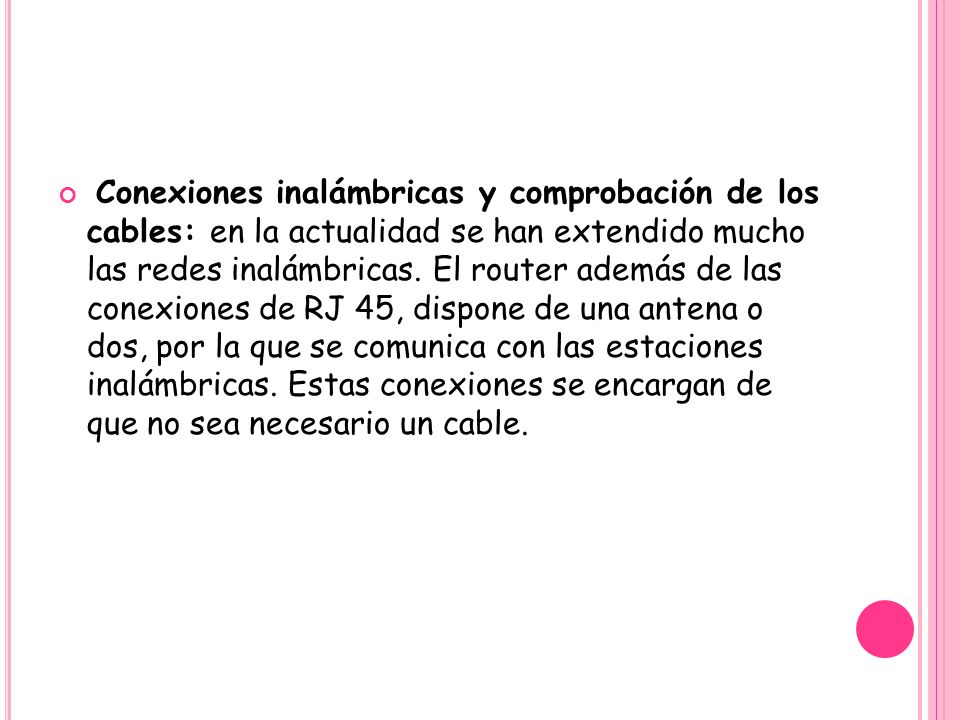

13 Conexiones inalámbricas y comprobación de los cables: en la actualidad se han extendido mucho las redes inalámbricas. El router además de las conexiones de RJ 45, dispone de una antena o dos, por la que se comunica con las estaciones inalámbricas. Estas conexiones se encargan de que no sea necesario un cable.

14 R ECORRIDO DE LOS PAQUETES. La petición de datos se envía la primera vez por todos los terminales hasta encontrar el camino correcto, esto ocurre de un router a otro, cuando los paquetes llegan a un Hub estos los envían por el resto de los terminales y no esperan la confirmación de cual es el camino correcto.

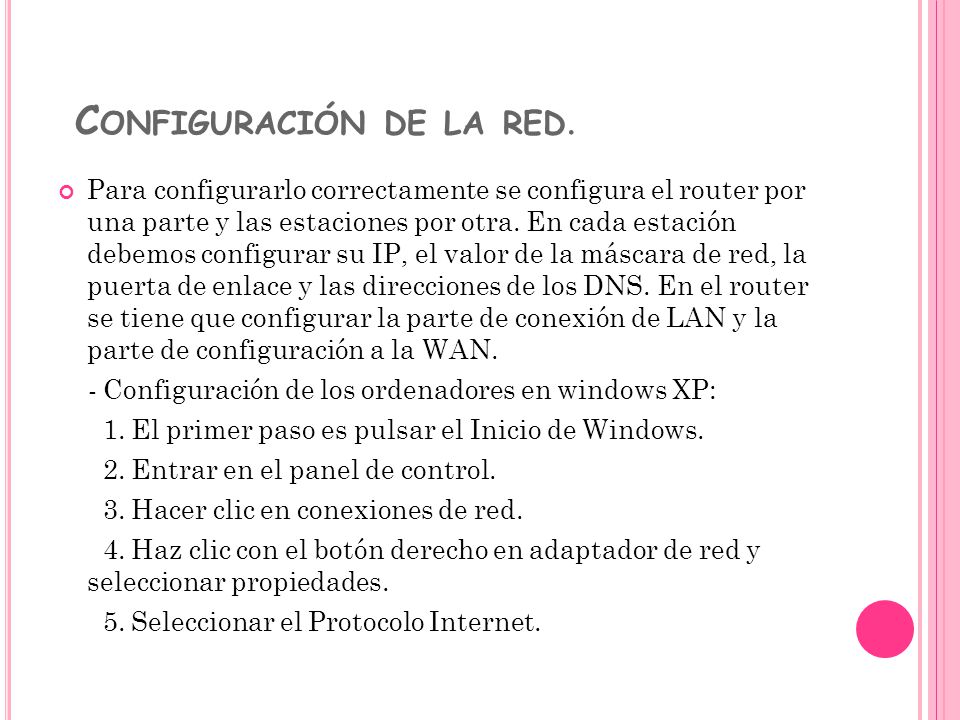

15 C ONFIGURACIÓN DE LA RED. Para configurarlo correctamente se configura el router por una parte y las estaciones por otra. En cada estación debemos configurar su IP, el valor de la máscara de red, la puerta de enlace y las direcciones de los DNS. En el router se tiene que configurar la parte de conexión de LAN y la parte de configuración a la WAN. - Configuración de los ordenadores en windows XP: 1. El primer paso es pulsar el Inicio de Windows. 2. Entrar en el panel de control. 3. Hacer clic en conexiones de red. 4. Haz clic con el botón derecho en adaptador de red y seleccionar propiedades. 5. Seleccionar el Protocolo Internet.

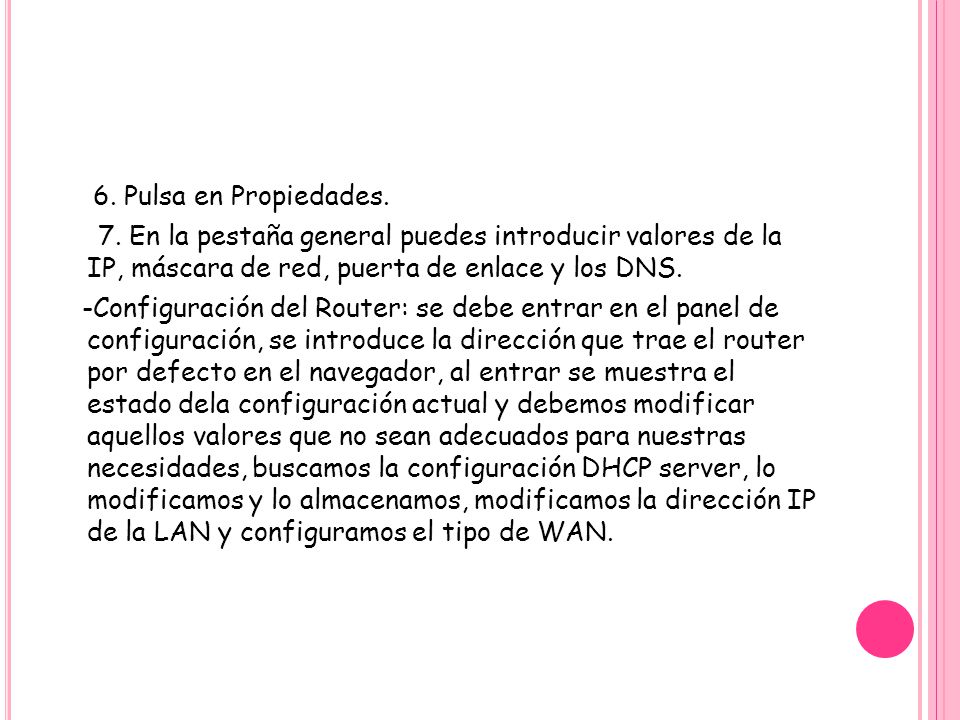

16 6. Pulsa en Propiedades. 7. En la pestaña general puedes introducir valores de la IP, máscara de red, puerta de enlace y los DNS. -Configuración del Router: se debe entrar en el panel de configuración, se introduce la dirección que trae el router por defecto en el navegador, al entrar se muestra el estado dela configuración actual y debemos modificar aquellos valores que no sean adecuados para nuestras necesidades, buscamos la configuración DHCP server, lo modificamos y lo almacenamos, modificamos la dirección IP de la LAN y configuramos el tipo de WAN.

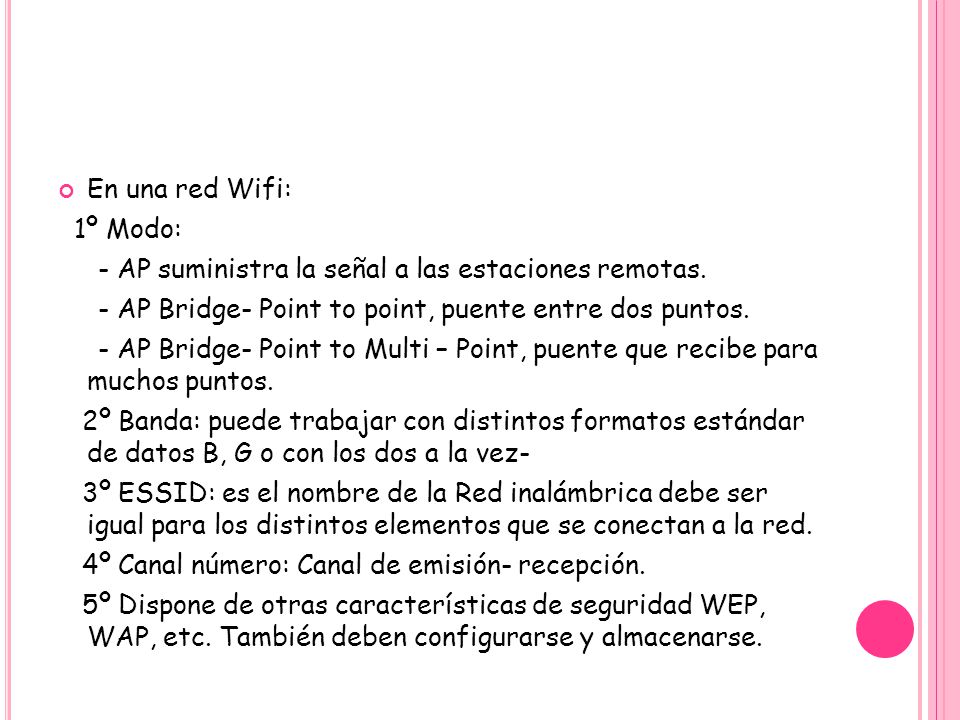

17 En una red Wifi: 1º Modo: - AP suministra la señal a las estaciones remotas. - AP Bridge- Point to point, puente entre dos puntos. - AP Bridge- Point to Multi – Point, puente que recibe para muchos puntos. 2º Banda: puede trabajar con distintos formatos estándar de datos B, G o con los dos a la vez- 3º ESSID: es el nombre de la Red inalámbrica debe ser igual para los distintos elementos que se conectan a la red. 4º Canal número: Canal de emisión- recepción. 5º Dispone de otras características de seguridad WEP, WAP, etc. También deben configurarse y almacenarse.

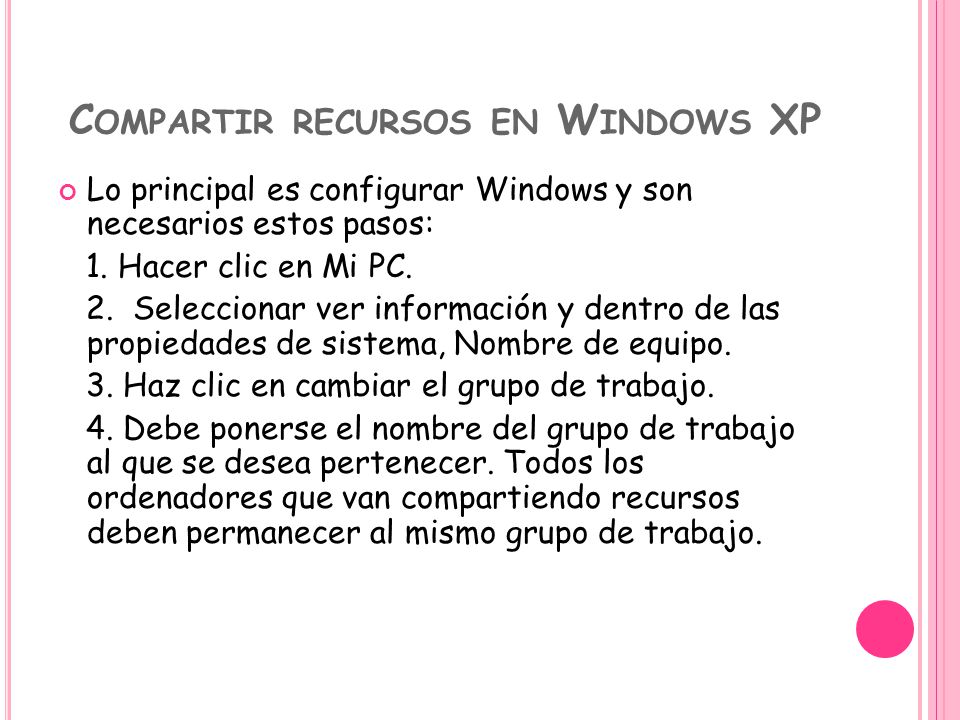

18 C OMPARTIR RECURSOS EN W INDOWS XP Lo principal es configurar Windows y son necesarios estos pasos: 1. Hacer clic en Mi PC. 2. Seleccionar ver información y dentro de las propiedades de sistema, Nombre de equipo. 3. Haz clic en cambiar el grupo de trabajo. 4. Debe ponerse el nombre del grupo de trabajo al que se desea pertenecer. Todos los ordenadores que van compartiendo recursos deben permanecer al mismo grupo de trabajo.

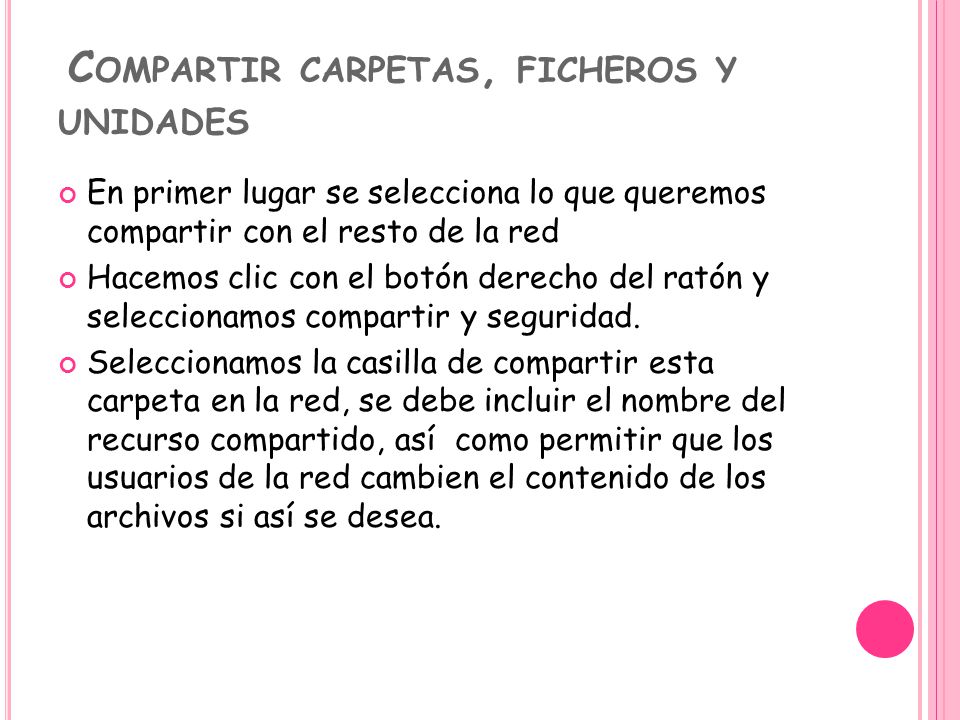

19 C OMPARTIR CARPETAS, FICHEROS Y UNIDADES En primer lugar se selecciona lo que queremos compartir con el resto de la red Hacemos clic con el botón derecho del ratón y seleccionamos compartir y seguridad. Seleccionamos la casilla de compartir esta carpeta en la red, se debe incluir el nombre del recurso compartido, así como permitir que los usuarios de la red cambien el contenido de los archivos si así se desea.

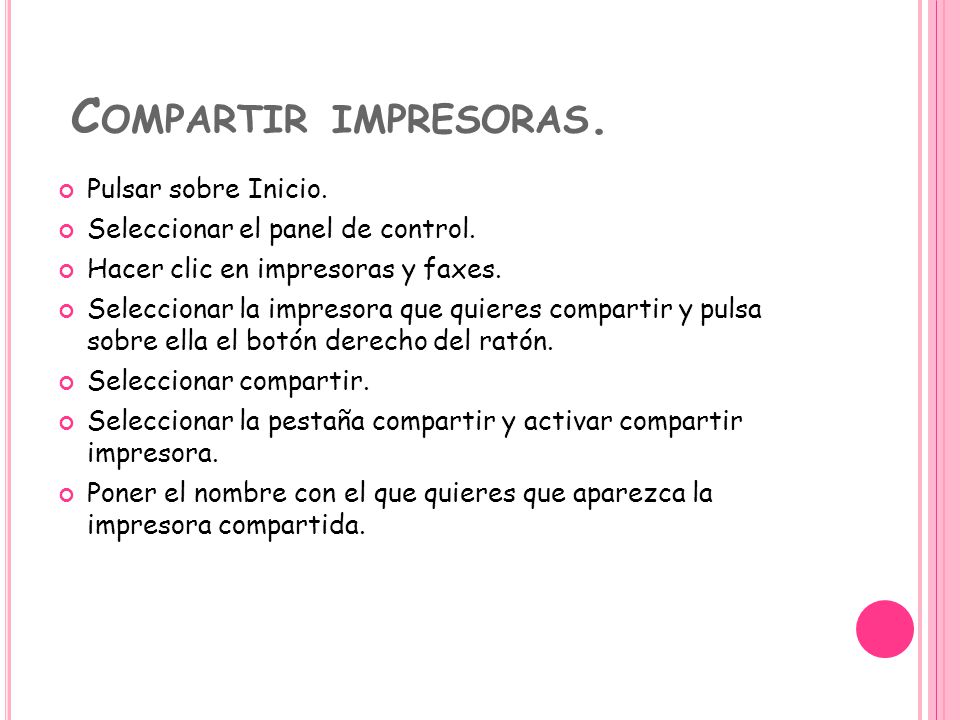

20 C OMPARTIR IMPRESORAS. Pulsar sobre Inicio. Seleccionar el panel de control. Hacer clic en impresoras y faxes. Seleccionar la impresora que quieres compartir y pulsa sobre ella el botón derecho del ratón. Seleccionar compartir. Seleccionar la pestaña compartir y activar compartir impresora. Poner el nombre con el que quieres que aparezca la impresora compartida.
