Agenda. Receptor inalámbrico de 64 zonas TR5164 y teclado inalámbrico de 64 zonas RFK5564.

Presentación del tema: "Agenda. Receptor inalámbrico de 64 zonas TR5164 y teclado inalámbrico de 64 zonas RFK5564."— Transcripción de la presentación:

1 Receptor inalámbrico de 64 zonas TR5164 y teclado inalámbrico de 64 zonas RFK5564

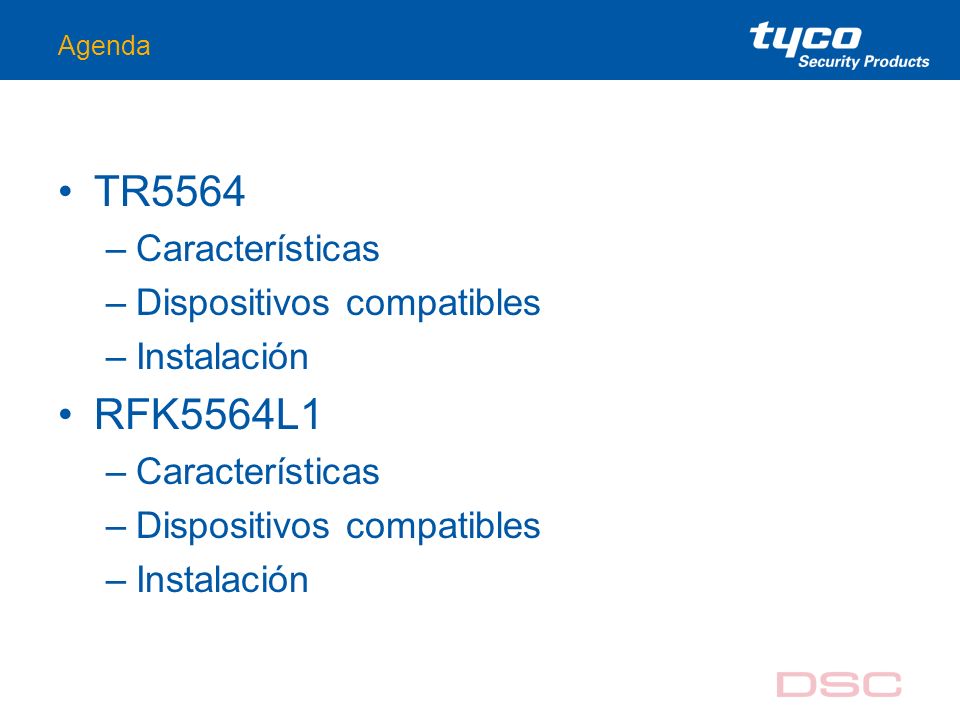

2 Agenda

3 TR5564 RFK5564L1 Características Dispositivos compatibles Instalación
Agenda TR5564 Características Dispositivos compatibles Instalación RFK5564L1

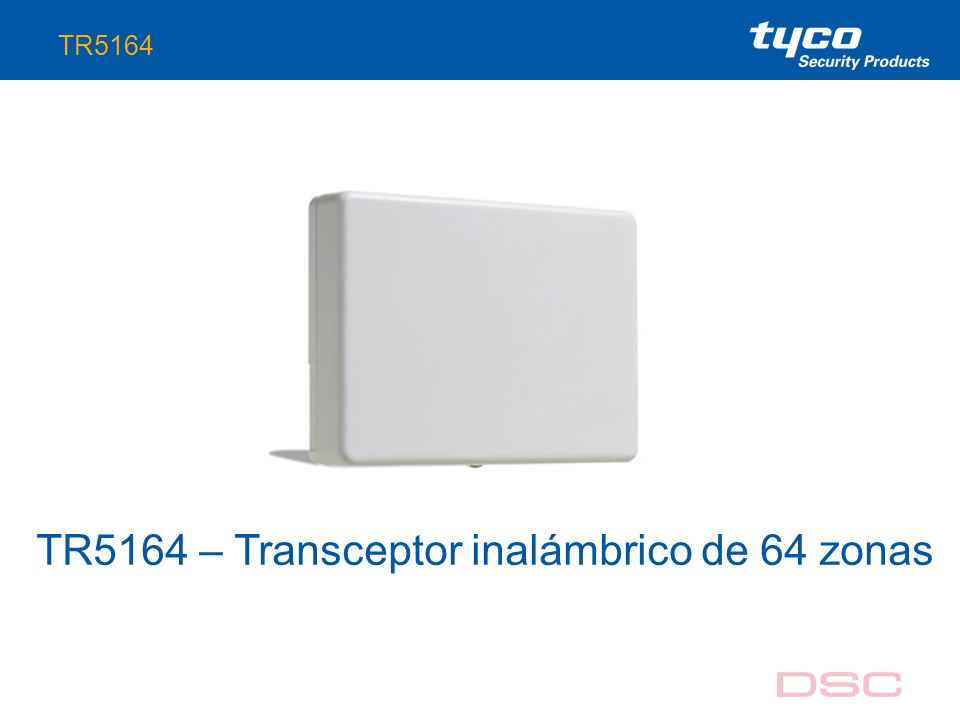

4 TR5164 – Transceptor inalámbrico de 64 zonas

5 TR5164 – Documentos importantes
Notas de diseño y manual de instalación

6 TR5164 – Especificaciones técnicas

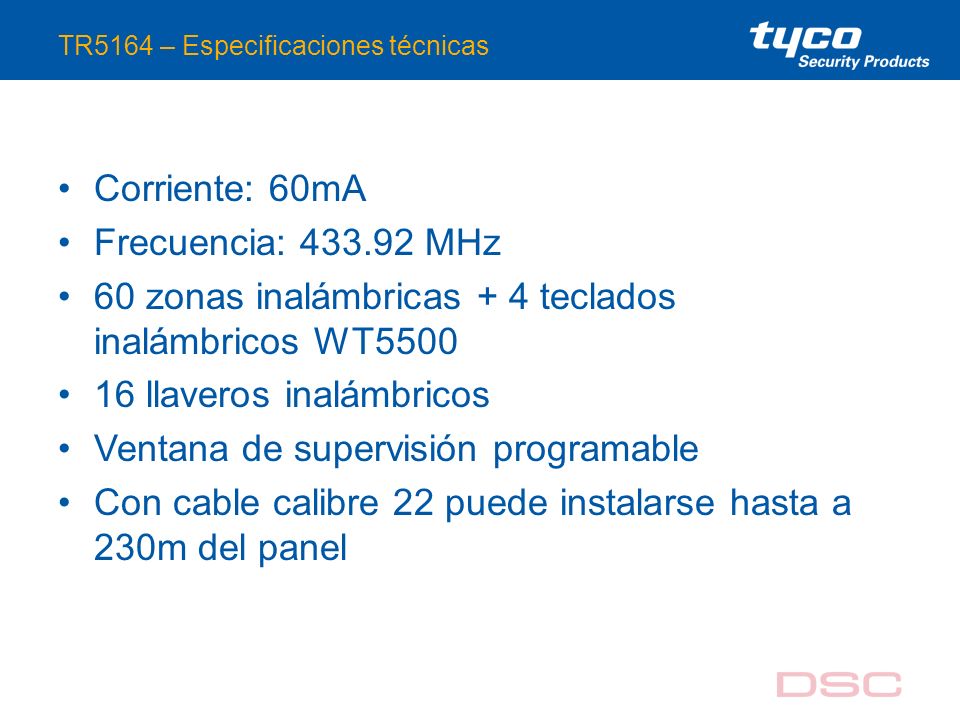

Corriente: 60mA Frecuencia: MHz 60 zonas inalámbricas + 4 teclados inalámbricos WT5500 16 llaveros inalámbricos Ventana de supervisión programable Con cable calibre 22 puede instalarse hasta a 230m del panel

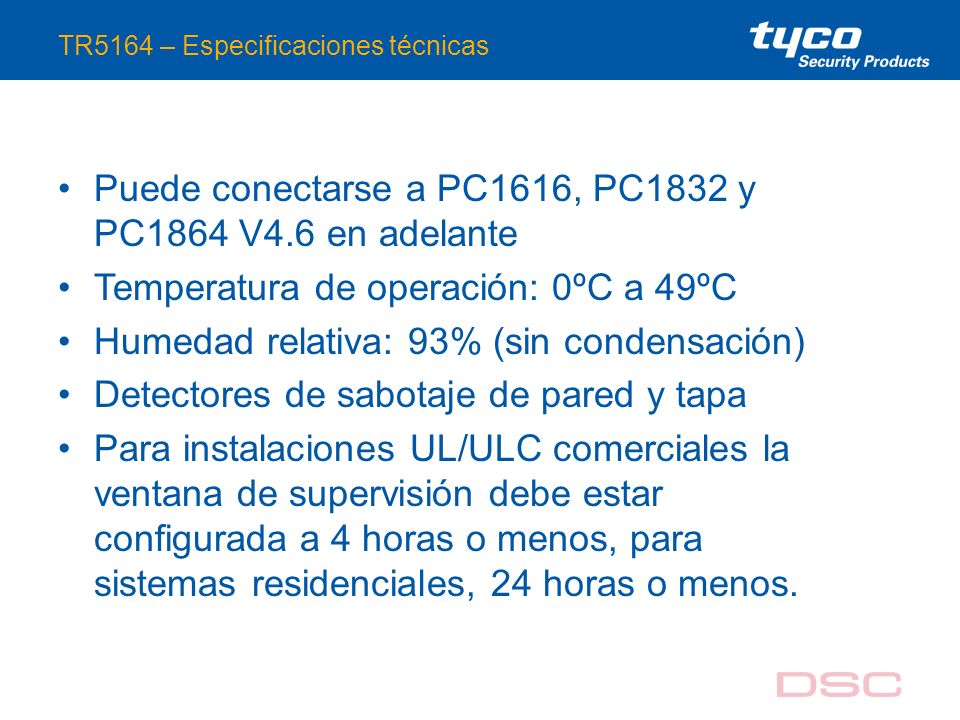

7 TR5164 – Especificaciones técnicas
Puede conectarse a PC1616, PC1832 y PC1864 V4.6 en adelante Temperatura de operación: 0ºC a 49ºC Humedad relativa: 93% (sin condensación) Detectores de sabotaje de pared y tapa Para instalaciones UL/ULC comerciales la ventana de supervisión debe estar configurada a 4 horas o menos, para sistemas residenciales, 24 horas o menos.

8 TR5164 – Dispositivos Compatibles

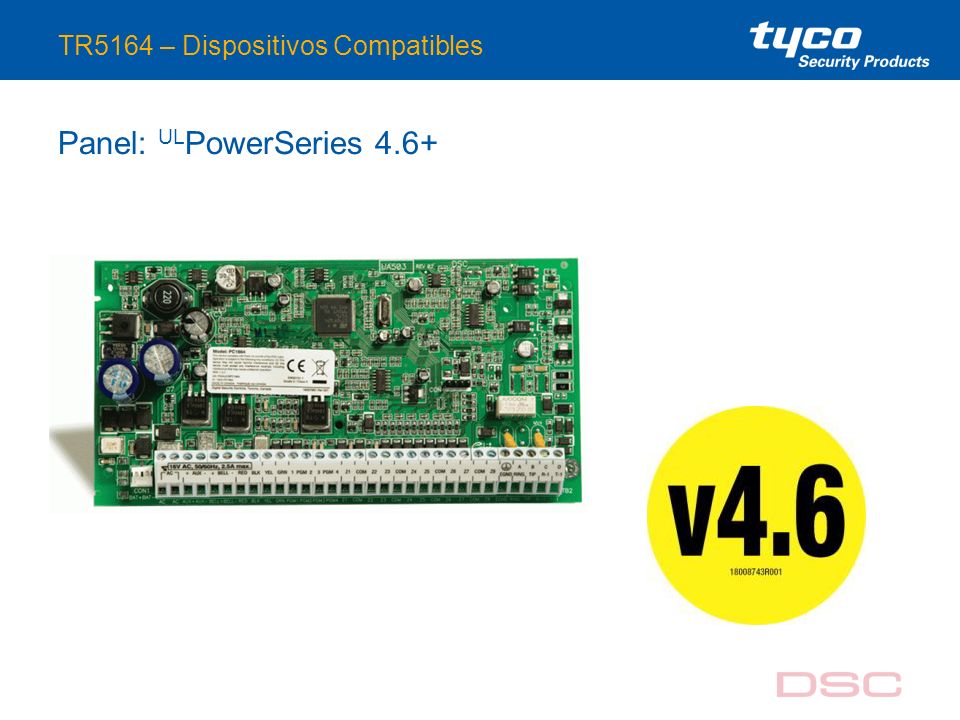

Panel: ULPowerSeries 4.6+

9 TR5164 – Dispositivos Compatibles
Teclado: UL WT V1.4+

10 TR5164 – Dispositivos Compatibles

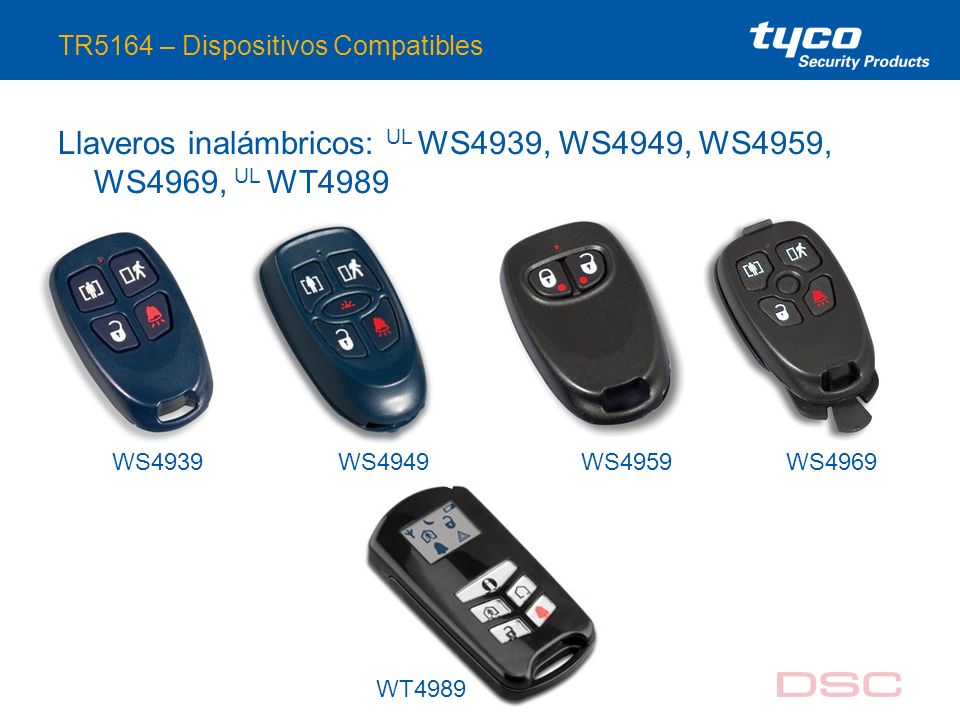

Llaveros inalámbricos: UL WS4939, WS4949, WS4959, WS4969, UL WT4989 WS4939 WS4949 WS4959 WS4969 WT4989

11 TR5164 – Dispositivos Compatibles

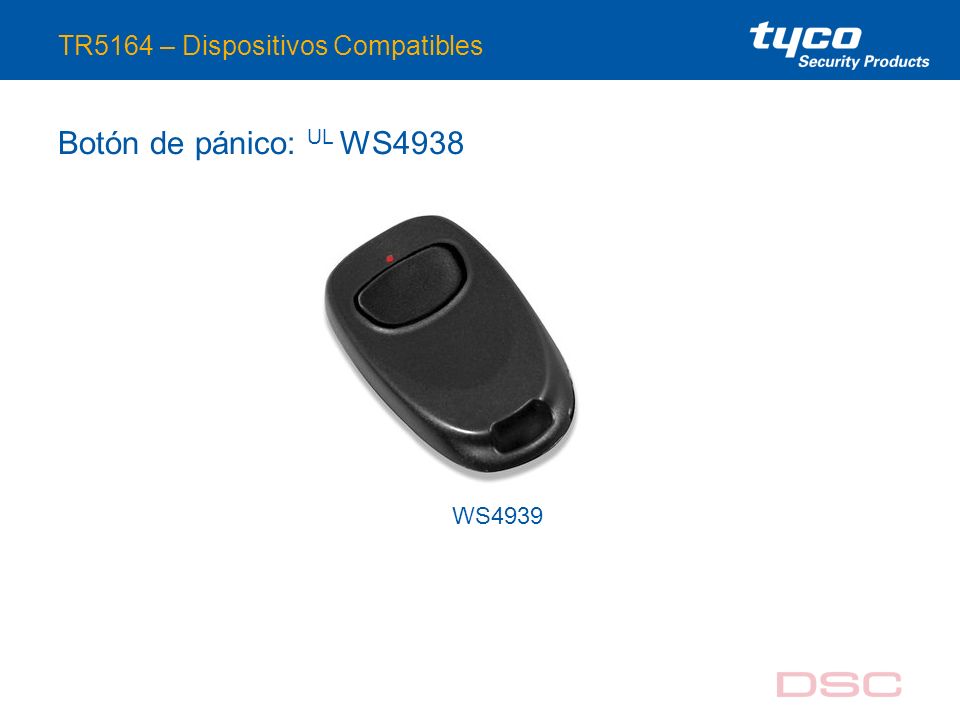

Botón de pánico: UL WS4938 WS4939

12 TR5164 – Dispositivos Compatibles
Detector de humo: UL WS4916 y UL WS4926 WS4916 WS4926

13 TR5164 – Dispositivos Compatibles
Detector de monóxido de carbono (CO): UL WS4913 WS4913

14 TR5164 – Dispositivos Compatibles

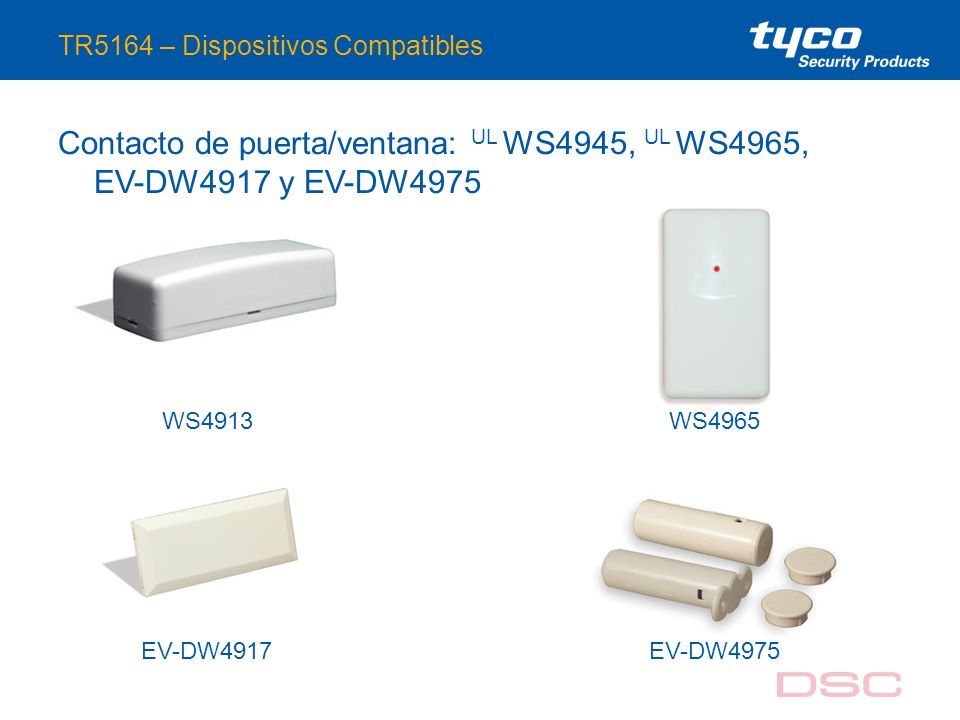

Contacto de puerta/ventana: UL WS4945, UL WS4965, EV-DW4917 y EV-DW4975 WS4913 WS4965 EV-DW4917 EV-DW4975

15 TR5164 – Dispositivos Compatibles

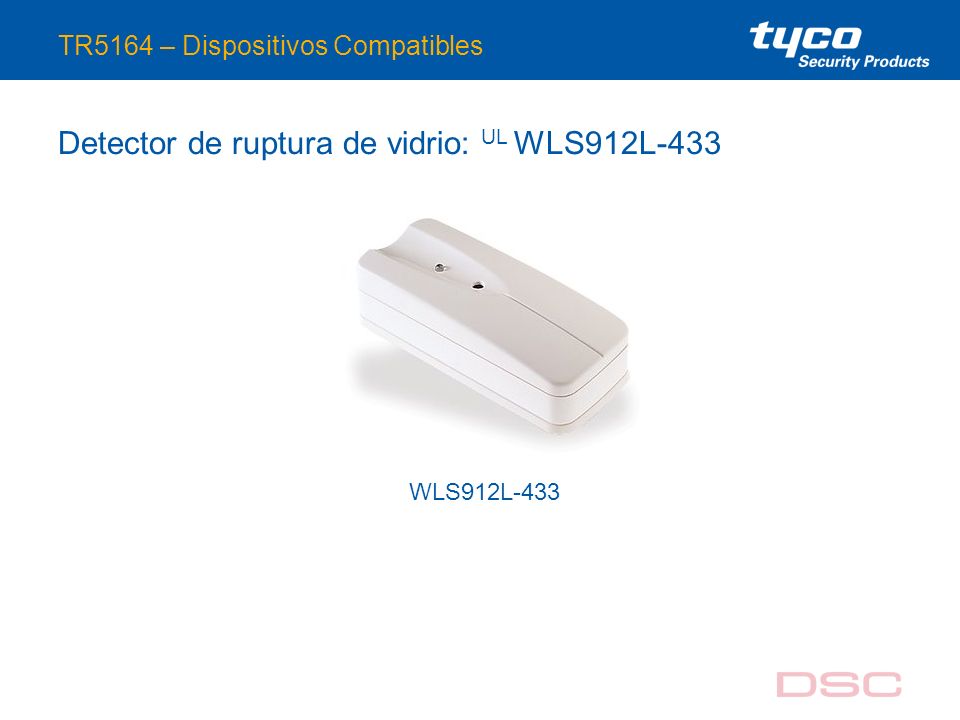

Detector de ruptura de vidrio: UL WLS912L-433 WLS912L-433

16 TR5164 – Dispositivos Compatibles
Detector de inundación: WS4985 WS4985

17 TR5164 – Dispositivos Compatibles

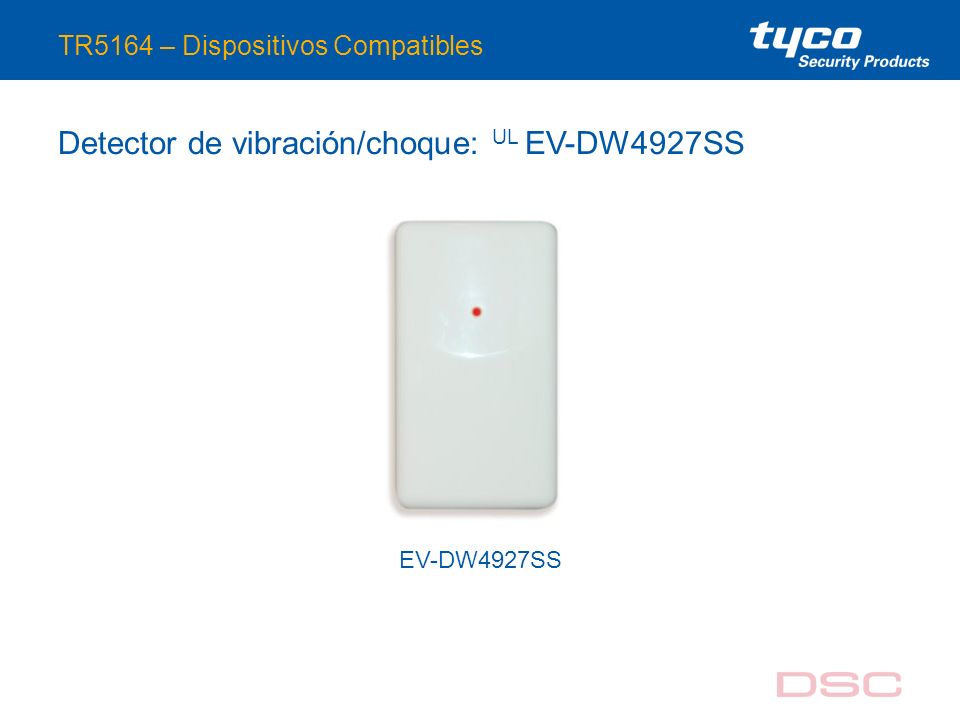

Detector de vibración/choque: UL EV-DW4927SS EV-DW4927SS

18 TR5164 – Dispositivos Compatibles

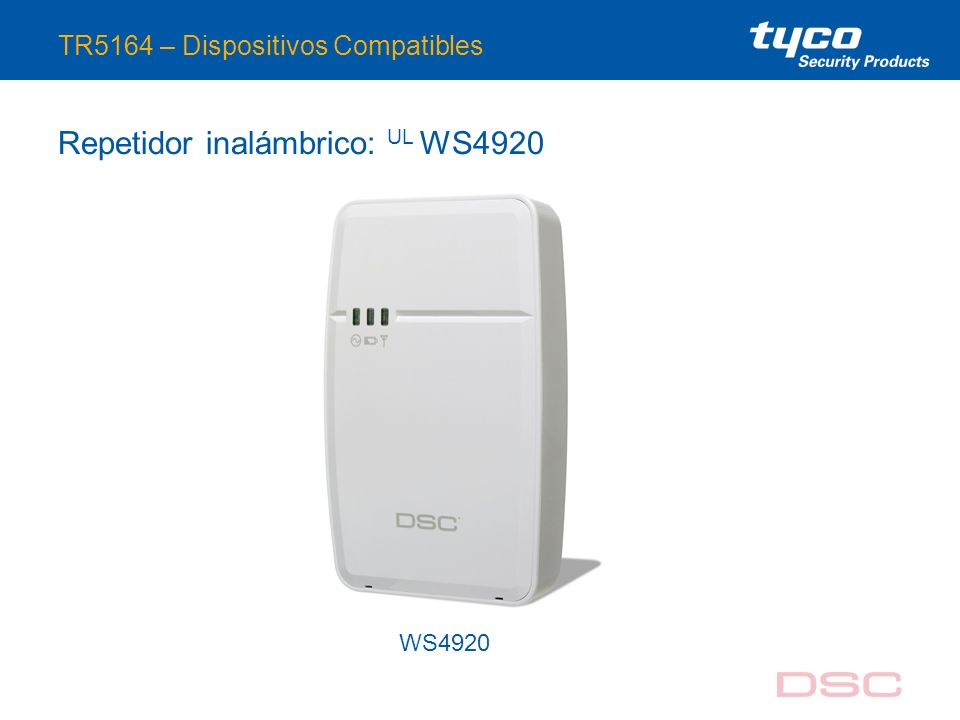

Repetidor inalámbrico: UL WS4920 WS4920

19 TR5164 – Dispositivos Compatibles

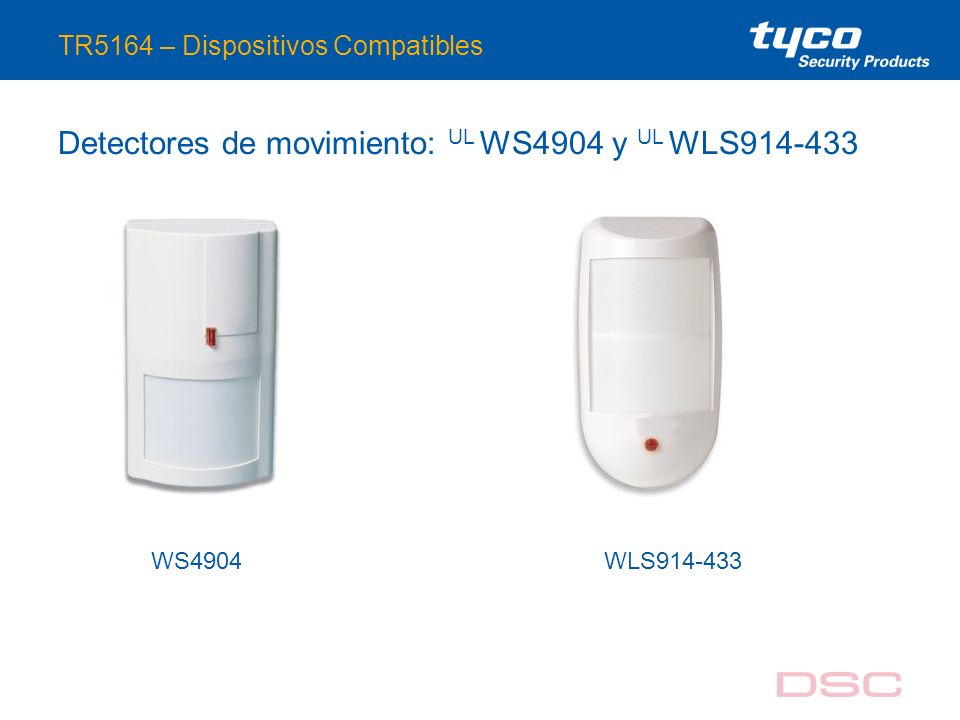

Detectores de movimiento: UL WS4904 y UL WLS WS4904 WLS

20 TR5164 – Dispositivos Compatibles

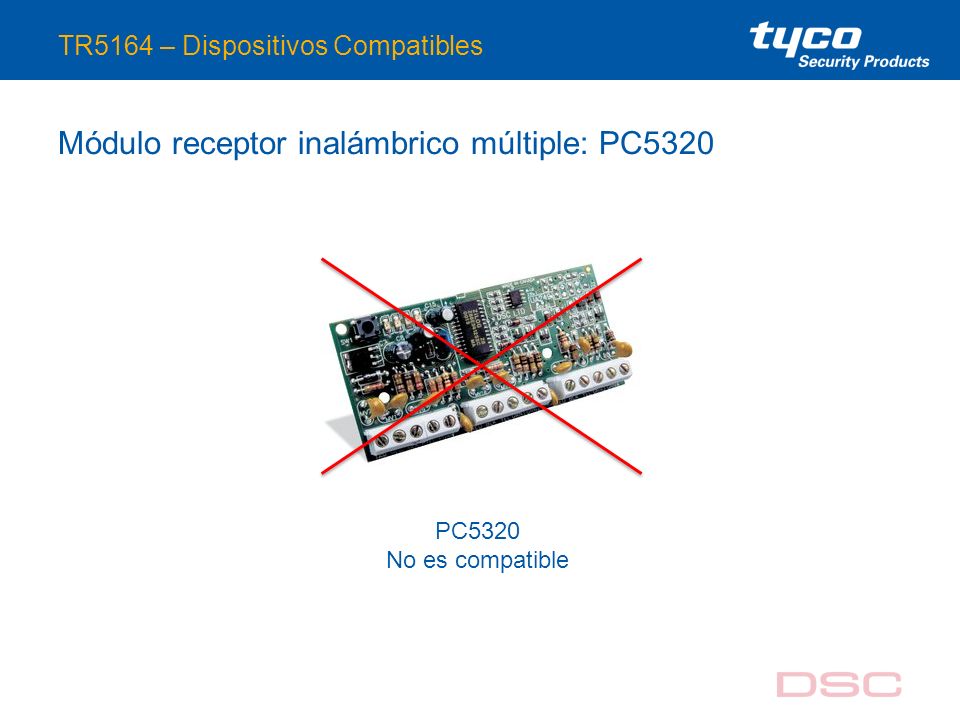

Módulo receptor inalámbrico múltiple: PC5320 PC5320 No es compatible

21 No es compatible con las sirenas inalámbricas.

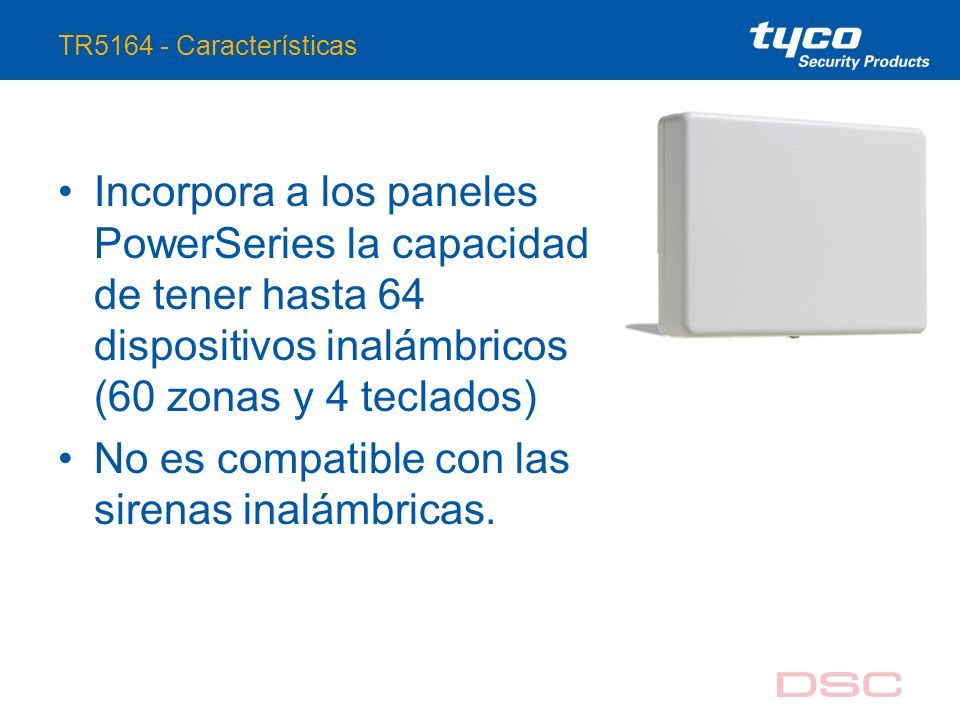

TR Características Incorpora a los paneles PowerSeries la capacidad de tener hasta 64 dispositivos inalámbricos (60 zonas y 4 teclados) No es compatible con las sirenas inalámbricas.

22 TR Características Posibilidad de incorporar teclados doble vía WT V1.4+ y llaveros inalámbricos WT4989 El WT5500 soporta solo una partición y es asignado solo a la partición 1 Algunas opciones de la alarma no están disponibles a través del teclado WT5500

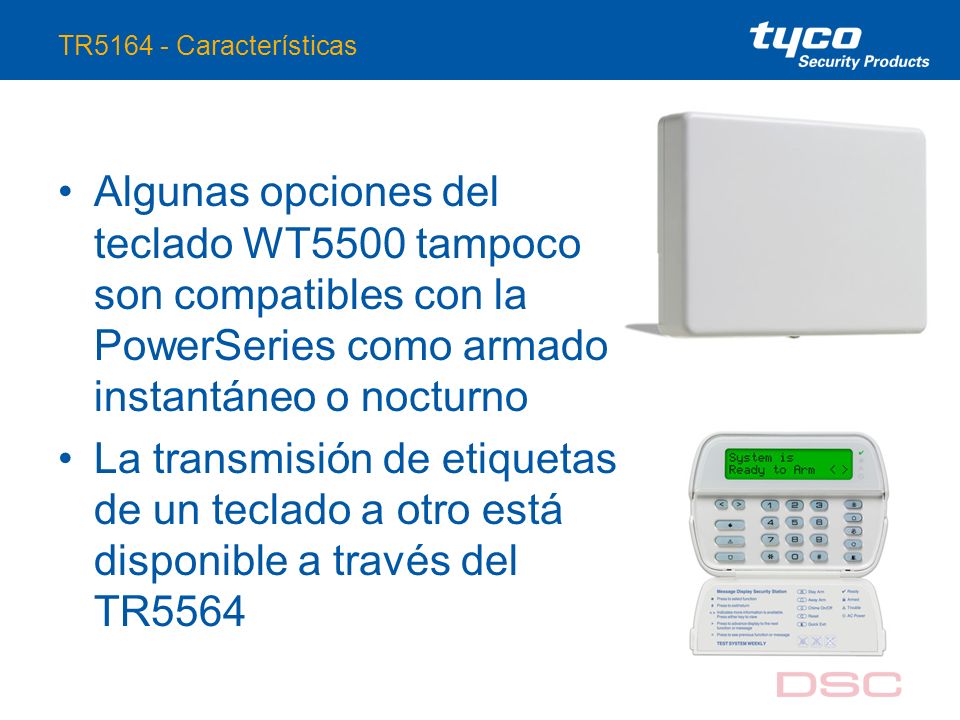

23 TR Características Algunas opciones del teclado WT5500 tampoco son compatibles con la PowerSeries como armado instantáneo o nocturno La transmisión de etiquetas de un teclado a otro está disponible a través del TR5564

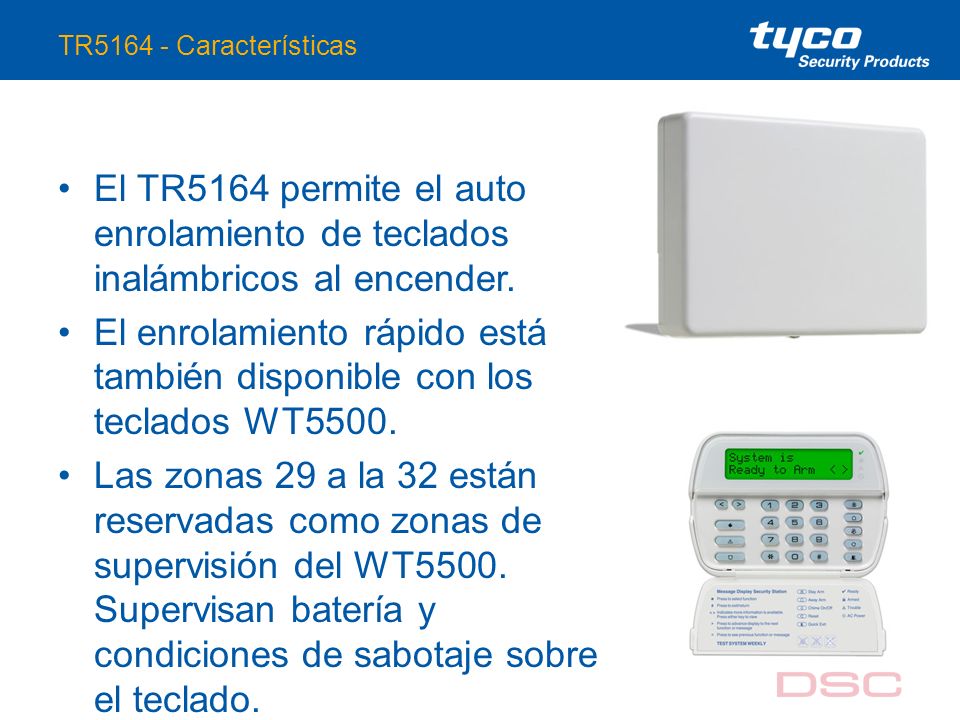

24 TR Características El TR5164 permite el auto enrolamiento de teclados inalámbricos al encender. El enrolamiento rápido está también disponible con los teclados WT5500. Las zonas 29 a la 32 están reservadas como zonas de supervisión del WT5500. Supervisan batería y condiciones de sabotaje sobre el teclado.

25 Planee la instalación y el cableado.

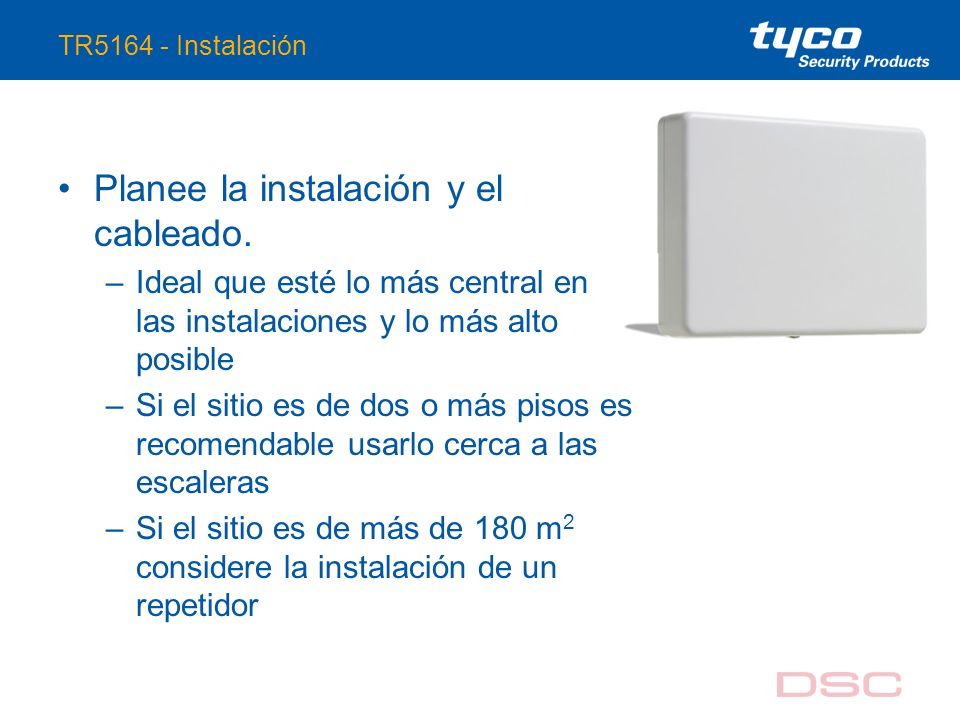

TR Instalación Planee la instalación y el cableado. Ideal que esté lo más central en las instalaciones y lo más alto posible Si el sitio es de dos o más pisos es recomendable usarlo cerca a las escaleras Si el sitio es de más de 180 m2 considere la instalación de un repetidor

26 Seleccionado el sitio instálelo temporalmente
TR Instalación Seleccionado el sitio instálelo temporalmente Pruebe la localización en cuanto a niveles de interferencia Registre un teclado Registre los dispositivos inalámbricos Concluya la programación de las zonas y dispositivos inalámbricos Pruebe el posicionamiento de todos los dispositivos Fije el transceptor **Ver manual**

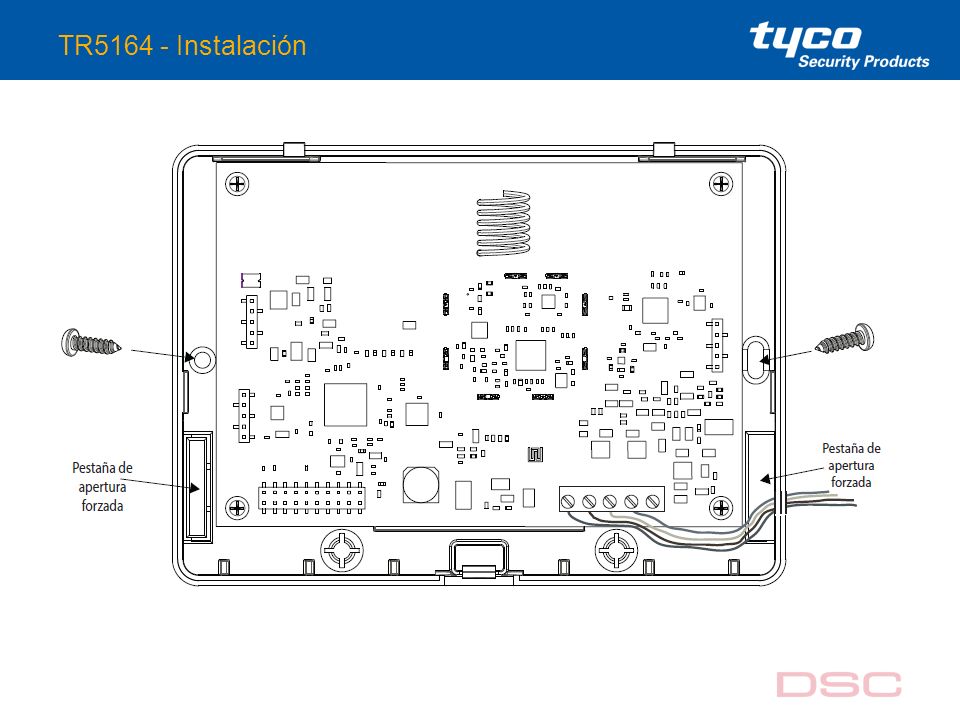

27 TR Instalación

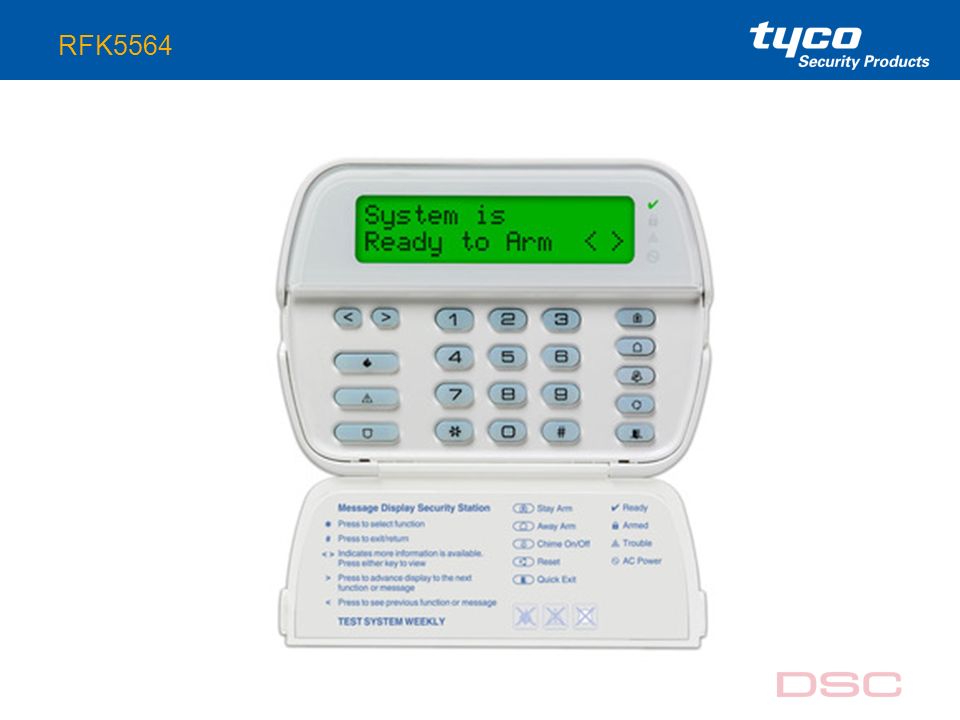

28 RFK5564

29 Compatible con todos los paneles de la PowerSeries Zona/PGM de teclado

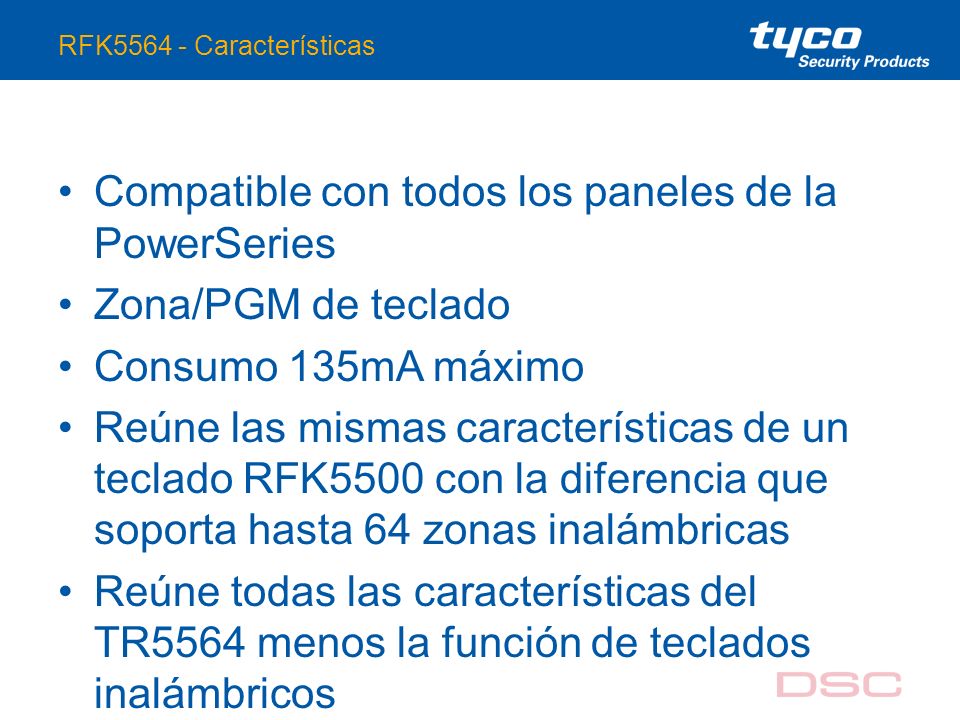

RFK Características Compatible con todos los paneles de la PowerSeries Zona/PGM de teclado Consumo 135mA máximo Reúne las mismas características de un teclado RFK5500 con la diferencia que soporta hasta 64 zonas inalámbricas Reúne todas las características del TR5564 menos la función de teclados inalámbricos

30 +1 (888)

31 Fin
