CENTRO INTERNACIONAL DE CONVENCIONES DE BOGOTÁ (CICB)

Presentación del tema: "CENTRO INTERNACIONAL DE CONVENCIONES DE BOGOTÁ (CICB)"— Transcripción de la presentación:

1 CENTRO INTERNACIONAL DE CONVENCIONES DE BOGOTÁ (CICB)
Proceso Instalación Ventanería de Fachada JUNIO 2015

2 VENTANERIA DE FACHADA INICIO DE TRABAJOS PRELIMINARES Y FABRICACION
EL INICIO DEL CONTRATO DE VENTANERIA DE FACHADA SE ESPERA SE DE A PRINCIPIOS DEL MES DE DICIEMBRE DE 2015. PLANOS DE TALLER 21 SEMANAS ENSAYOS 11 SEMANAS PRELIMINARES 2 SEMANAS AV. La Esperanza FABRICACION Y TRANSPORTE 20 SEMANAS AK 40

3 VENTANERIA DE FACHADA INICIO DE INSTALACIÓN (REPLANTEO Y ANCLAJES)
ESTADO DE LA OBRA AL INICIO DE LA INSTALACIÓN DE LOS ANCLAJES. INSTALACIÓN DE ANCLAJES INICIA 30 SEMANAS DESPUES DE LA FIRMA DE ACTA DE INICIO DEL CONTRATO CON UN TIEMPO APROXIMADO DE EJECUCION DE 4 SEMANAS CUBIERTA TERMINADA AL 100% ESTRUCTURA METÁLICA 100% AV. La Esperanza OBRA NEGRA ESTRUCTURA CONCRETO 100% DE EJECUCIÓN 2do piso 100% 3er piso al 85% 4to piso al 60% AK 40

4 UBICACIÓN CAMPAMENTOS DE OBRA Y AREA DESCARGUE
VENTANERIA DE FACHADA UBICACIÓN CAMPAMENTOS DE OBRA Y AREA DESCARGUE ZONA DE CONTENEDORES PARA CAMPAMENTOS DEL PERSONAL DE OBRA (suministrados por el Contratista) AV. La Esperanza AREA DESCARGUE CONTENEDORES Y ACOPIO DE MATERIALES Acceso vehicular Carrera 38 Salida vehicular

5 VENTANERIA DE FACHADA FRENTES DE TRABAJO POR FACHADA

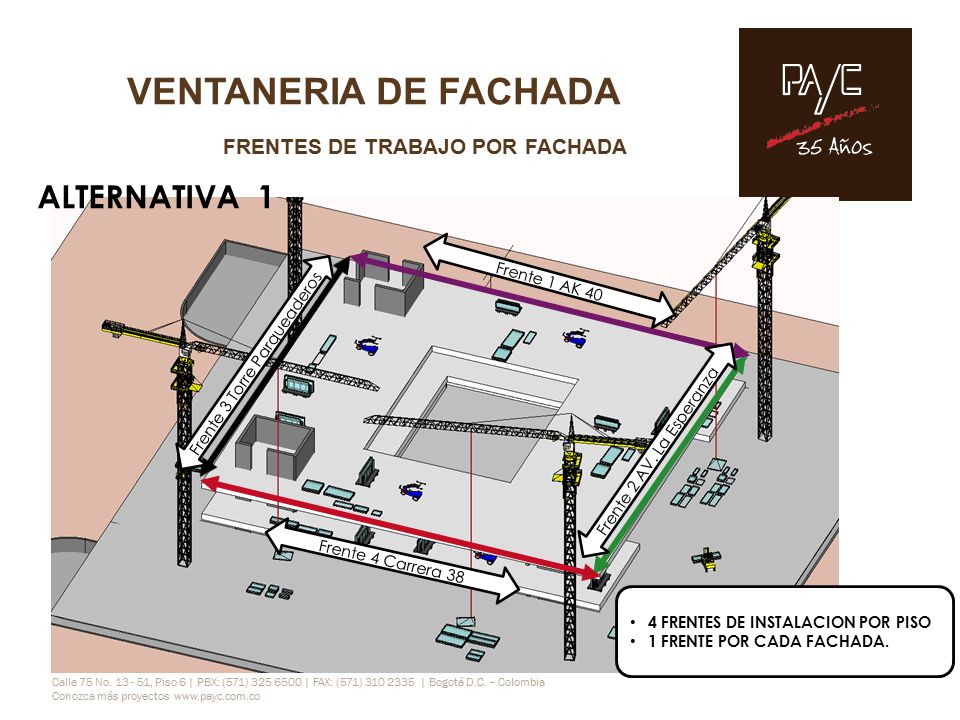

ALTERNATIVA 1 Frente 1 AK 40 Frente 3 Torre Parqueaderos Frente 2 AV. La Esperanza Frente 4 Carrera 38 4 FRENTES DE INSTALACION POR PISO 1 FRENTE POR CADA FACHADA.

6 VENTANERIA DE FACHADA FRENTES DE TRABAJO POR ESQUINA DE FACHADA
ALTERNATIVA 2 Frente 1 Esquina AK T. Parqueadero Frente 1 Esquina AK40 T. Parqueadero Frente 2 Esquina AK AV La Esperanza Frente 3 Esquina Kr T. Parqueadero Frente 2 Esquina AK40 AV. La Esperanza Frente 3 Esquina Carrera T. Parqueadero Frente 4 Esquina Kr Av La Esperanza INICIO POR EL MODULO CENTRAL DE LA VENTANERÍA HACIA LAS ESQUINAS. TERMINACION POR PISO EN SENTIDO HORIZONTAL Frente 4 Esquina Carrera AV La Esperanza

7 VENTANERIA DE FACHADA DESCARGUE (4 FRENTES) KR 38
Descargue de módulos a plataforma Ubicación en plataforma para izaje por Torre-grúa Distribución de módulos para los 4 frentes de instalación AV. La Esperanza KR 38 Descargue por la Carrera 38 tracto-mulas

8 VENTANERIA DE FACHADA IZAJE A PISOS (4 FRENTES)
IZAJE por torre-grúa a los diferentes pisos y por frente de instalación Colocación de los módulos en estantes portátiles para desplazamiento horizontal

9 VENTANERIA DE FACHADA REPLANTEO Y ANCLAJES
REPLANTEO Y COLOCACION DE ANCLAJES A LAS 30 SEMANAS DEL ACTA DE INICIO. APROX ANCLAJES, LA CANTIDAD TOTAL SERÁ, LA REQUERIDA POR EL PROPONENTE

10 INICIO DE LA INSTALACION POR FRENTE
VENTANERIA DE FACHADA INICIO DE LA INSTALACION POR FRENTE INICIO DE MONTAJE POR PISO EN SENTIDO HORIZONTAL FRENTE 1 FRENTE 2

11 SECUENCIA DE INSTALCION POR PISO ESCALONADO
VENTANERIA DE FACHADA SECUENCIA DE INSTALCION POR PISO ESCALONADO FRENTE 1 FRENTE 2 INSTALACION POR FRENTE DE TRABAJO INSTALACION EN DOS PISOS SIMULTANEAMENTE FRENTE 3 FRENTE 4

12 INSTALACION POR FRENTE
VENTANERIA DE FACHADA INSTALACION POR FRENTE INSTALACION DE LAS VENTANAS ESQUINERAS CIERRE ESQUINAS REMATE DE LOS MODULOS PRINCIPALES

13 TERMINACIÓN DE INSTALACIÓN POR FRENTE
VENTANERIA DE FACHADA TERMINACIÓN DE INSTALACIÓN POR FRENTE CIERRE POR PISO CON LA INSTALACION DE LAS VENTANAS ESQUINERAS CIERRE POR PISO CON LA INSTALACION DE LAS VENTANAS ESQUINERAS EL TIEMPO ESTIMADO PARA LA INSTALACION DE TODOS LOS ELEMENTOS DE FACHADA ES DE 22 SEMANAS. INSTALACION VENTANAS Y PUERTAS PRIMER PISO

14 TERMINACIÓN DEL CONTRATO SEMANA 56 A PARTIR DEL ACTA DE INICIO
VENTANERIA DE FACHADA TERMINACIÓN DEL CONTRATO SEMANA 56 A PARTIR DEL ACTA DE INICIO

15 ETAPAS DE LA EVALUACION
PRESUPUESTO ESTIMADO: $37.605’ PLAZO DE EJECUCION: 56 SEMANAS + 8 SEMANAS DE LIQUIDACION FECHA MAXIMA DE ENTREGA: 31 DE DICIEMBRE DE 2016 - TÉCNICOS - CUMPLE FASE 1 REQUISITOS HABILITANTES. - JURIDICOS - FINANCIEROS - NO CUMPLE METODOLOGIA Y PROCESO CONSTRUCTIVO 45 PUNTOS. SELECCIÓN 4 MEJORES PROPUESTAS EXPERIENCIA INSTITUCIONAL ADICIONAL A LA MINIMA 10 PUNTOS FASE 2 CRITERIOS DE EVALUACION DE LAS PROPUESTAS CERTIFICADO DE CALIDAD 5 PUNTOS PROPUESTA ECONOMICA 40 PUNTOS SELECCIÓN 3 MAYORES PUNTAJES PARA ELABORACIÓN PROTOTIPO PROTOTIPO 40 PUNTOS FASE 3 PROTOTIPO Y PROPUESTAS TECNICA Y ECONOMICA AJUSTADAS PROPUESTA TÉCNICA AJUSTADA 25 PUNTOS PROPUESTA ECONÓMICA AJUSTADA 35 PUNTOS
