TRABAJOS DE REINGENIERÍA Y RECONSTRUCCION DE LA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES ( PTAR). Junio de 2015.

Presentación del tema: "TRABAJOS DE REINGENIERÍA Y RECONSTRUCCION DE LA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES ( PTAR). Junio de 2015."— Transcripción de la presentación:

1 TRABAJOS DE REINGENIERÍA Y RECONSTRUCCION DE LA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES ( PTAR).
Junio de 2015

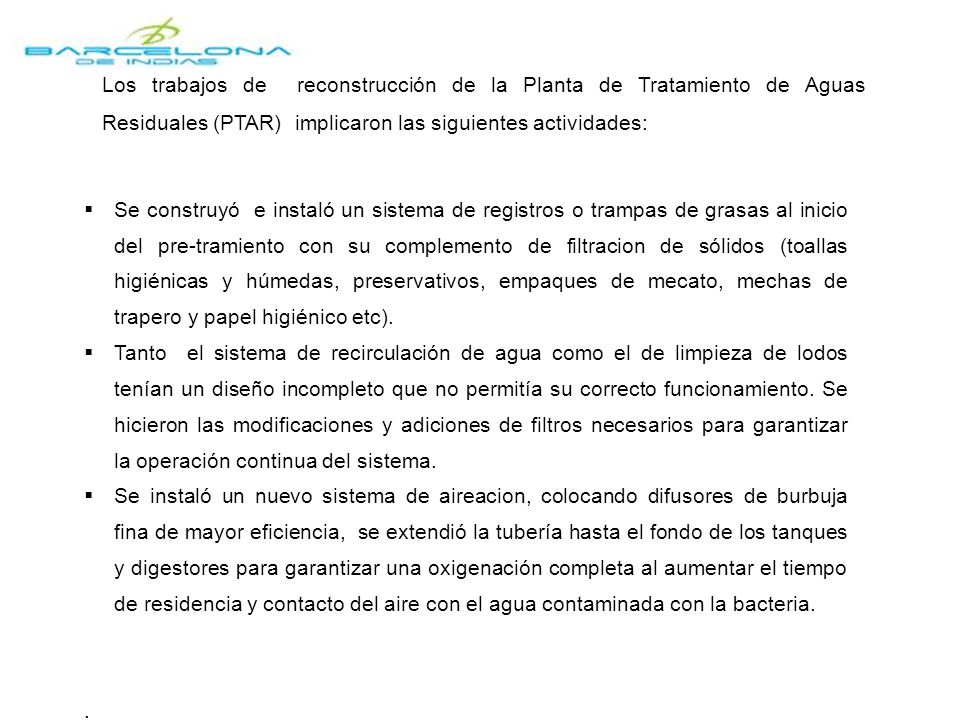

2 Los trabajos de reconstrucción de la Planta de Tratamiento de Aguas Residuales (PTAR) implicaron las siguientes actividades: Se construyó e instaló un sistema de registros o trampas de grasas al inicio del pre-tramiento con su complemento de filtracion de sólidos (toallas higiénicas y húmedas, preservativos, empaques de mecato, mechas de trapero y papel higiénico etc). Tanto el sistema de recirculación de agua como el de limpieza de lodos tenían un diseño incompleto que no permitía su correcto funcionamiento. Se hicieron las modificaciones y adiciones de filtros necesarios para garantizar la operación continua del sistema. Se instaló un nuevo sistema de aireacion, colocando difusores de burbuja fina de mayor eficiencia, se extendió la tubería hasta el fondo de los tanques y digestores para garantizar una oxigenación completa al aumentar el tiempo de residencia y contacto del aire con el agua contaminada con la bacteria. .

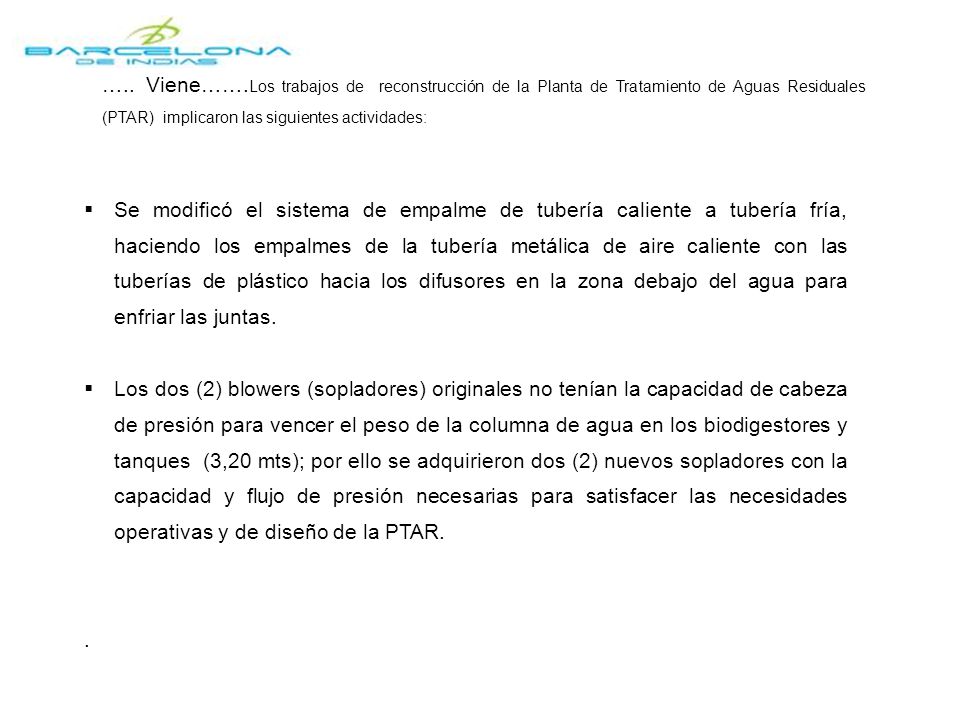

3 ….. Viene…….Los trabajos de reconstrucción de la Planta de Tratamiento de Aguas Residuales (PTAR) implicaron las siguientes actividades: Se modificó el sistema de empalme de tubería caliente a tubería fría, haciendo los empalmes de la tubería metálica de aire caliente con las tuberías de plástico hacia los difusores en la zona debajo del agua para enfriar las juntas. Los dos (2) blowers (sopladores) originales no tenían la capacidad de cabeza de presión para vencer el peso de la columna de agua en los biodigestores y tanques (3,20 mts); por ello se adquirieron dos (2) nuevos sopladores con la capacidad y flujo de presión necesarias para satisfacer las necesidades operativas y de diseño de la PTAR. .

4 Restos de materia orgánica y sólidos flotantes en todas las celdas.

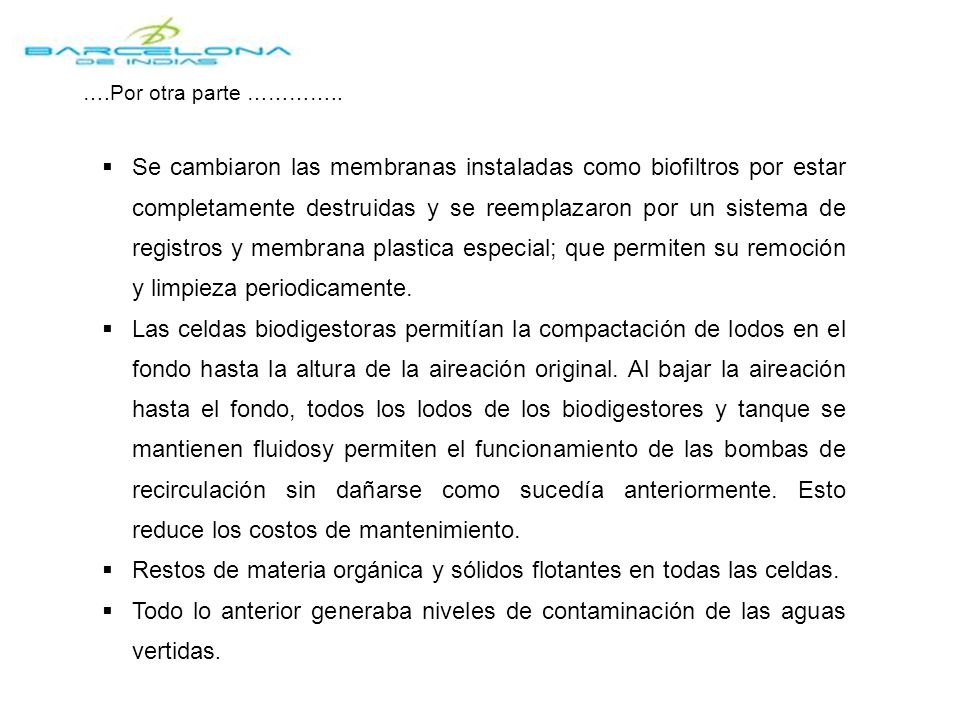

….Por otra parte ………….. Se cambiaron las membranas instaladas como biofiltros por estar completamente destruidas y se reemplazaron por un sistema de registros y membrana plastica especial; que permiten su remoción y limpieza periodicamente. Las celdas biodigestoras permitían la compactación de lodos en el fondo hasta la altura de la aireación original. Al bajar la aireación hasta el fondo, todos los lodos de los biodigestores y tanque se mantienen fluidosy permiten el funcionamiento de las bombas de recirculación sin dañarse como sucedía anteriormente. Esto reduce los costos de mantenimiento. Restos de materia orgánica y sólidos flotantes en todas las celdas. Todo lo anterior generaba niveles de contaminación de las aguas vertidas. .

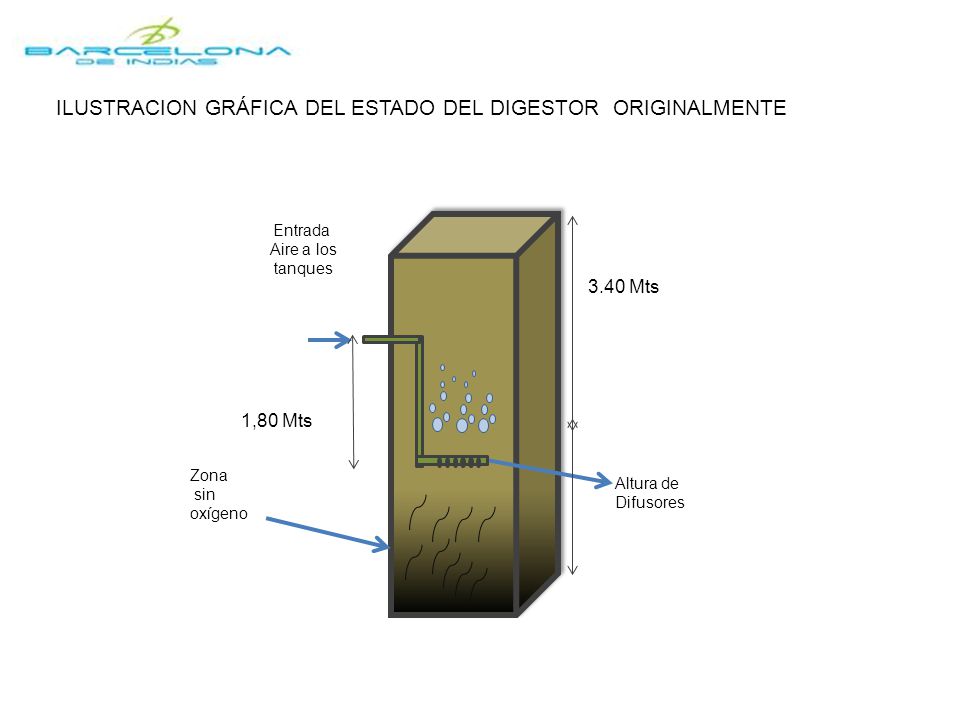

5 ILUSTRACION GRÁFICA DEL ESTADO DEL DIGESTOR ORIGINALMENTE
Zona sin oxígeno Entrada Aire a los tanques Altura de Difusores 3.40 Mts 1,80 Mts

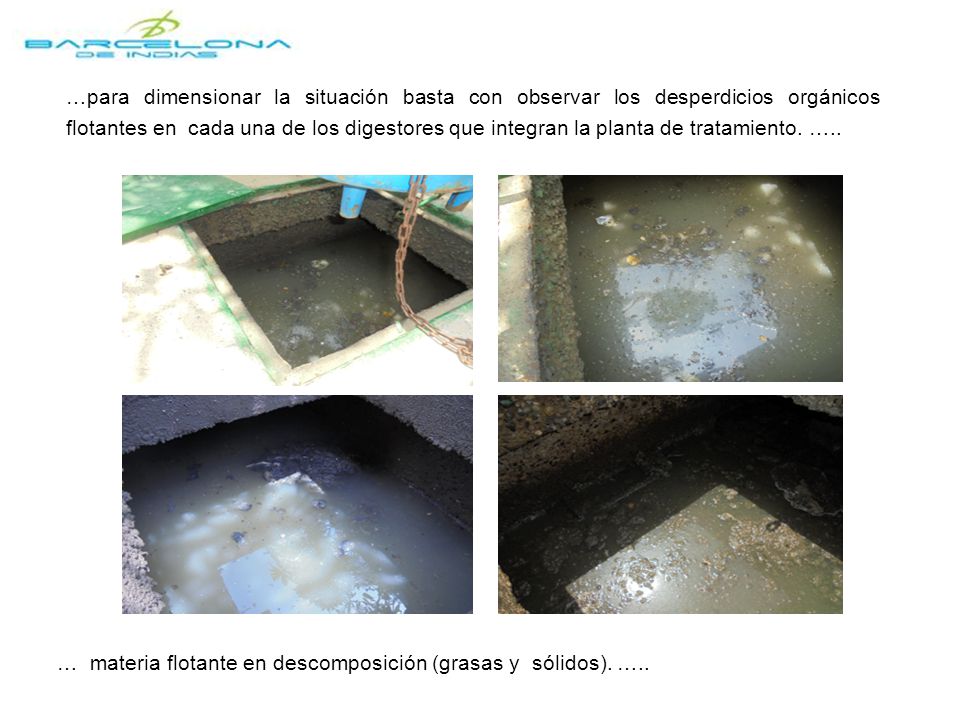

6 …para dimensionar la situación basta con observar los desperdicios orgánicos flotantes en cada una de los digestores que integran la planta de tratamiento. ….. … materia flotante en descomposición (grasas y sólidos). …..

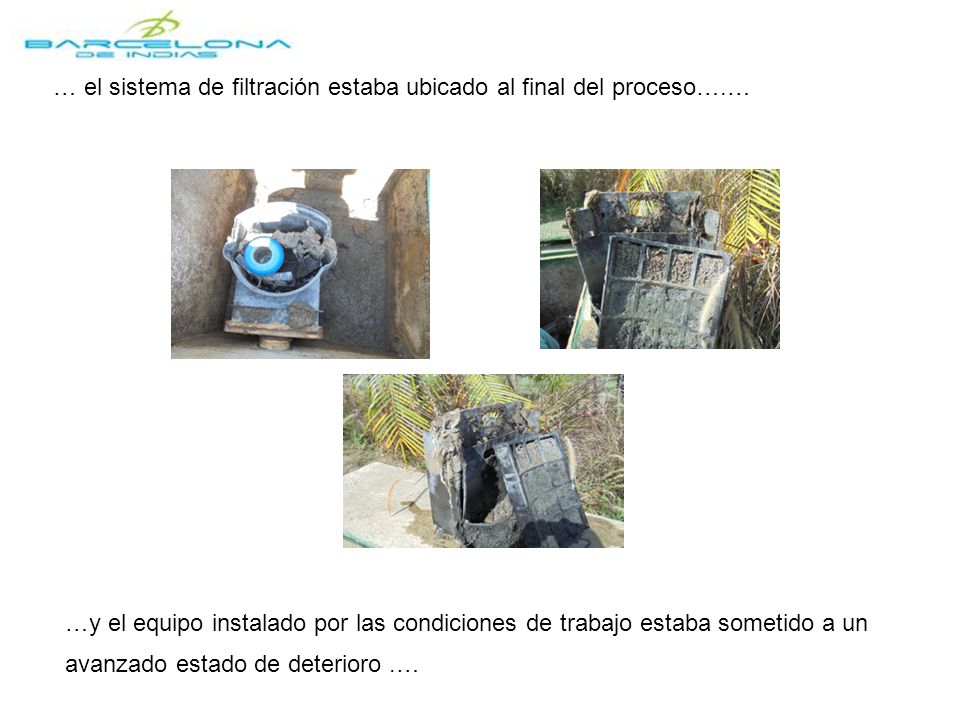

7 … el sistema de filtración estaba ubicado al final del proceso….…
…y el equipo instalado por las condiciones de trabajo estaba sometido a un avanzado estado de deterioro .…

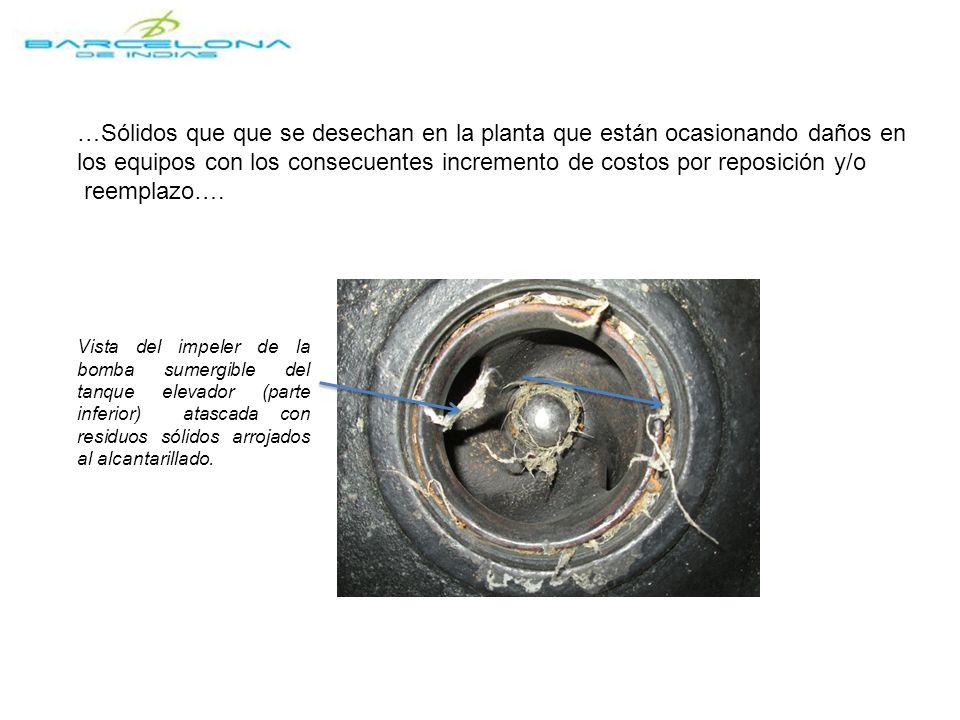

8 …Sólidos que que se desechan en la planta que están ocasionando daños en
los equipos con los consecuentes incremento de costos por reposición y/o reemplazo…. Vista del impeler de la bomba sumergible del tanque elevador (parte inferior) atascada con residuos sólidos arrojados al alcantarillado.

9 …. Taponaban y deterioraban las bombas permanentemente…

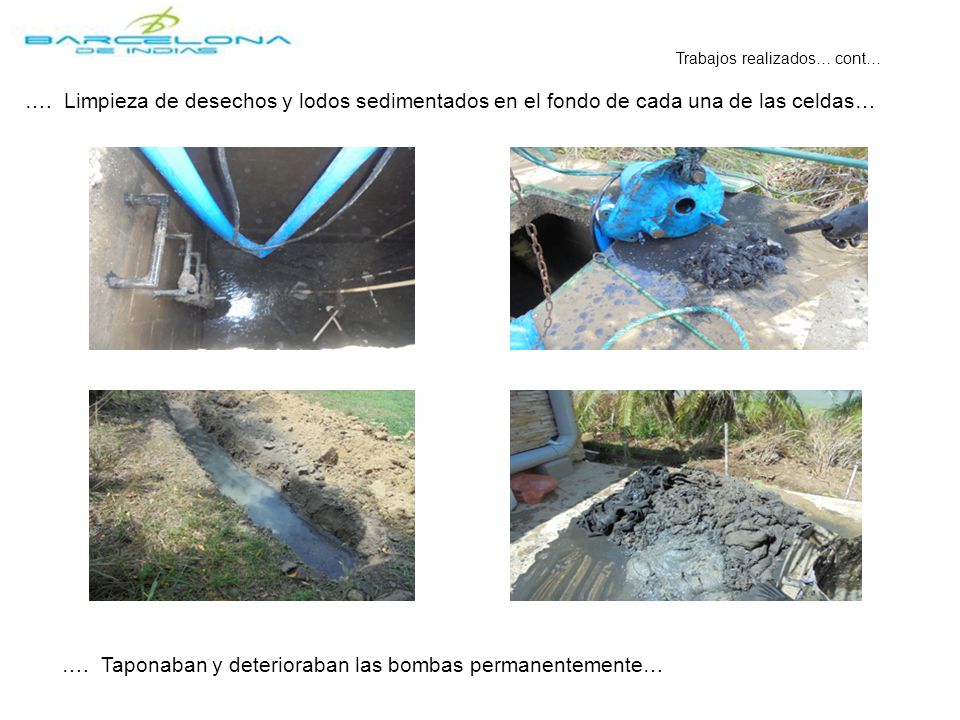

Trabajos realizados… cont… …. Limpieza de desechos y lodos sedimentados en el fondo de cada una de las celdas… …. Taponaban y deterioraban las bombas permanentemente…

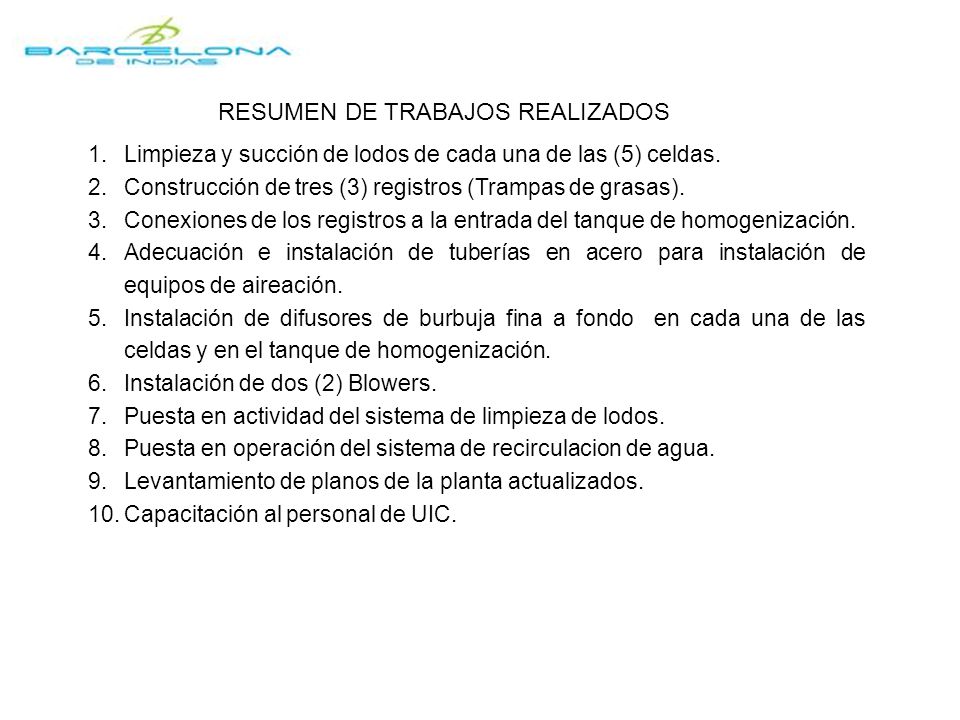

10 RESUMEN DE TRABAJOS REALIZADOS
Limpieza y succión de lodos de cada una de las (5) celdas. Construcción de tres (3) registros (Trampas de grasas). Conexiones de los registros a la entrada del tanque de homogenización. Adecuación e instalación de tuberías en acero para instalación de equipos de aireación. Instalación de difusores de burbuja fina a fondo en cada una de las celdas y en el tanque de homogenización. Instalación de dos (2) Blowers. Puesta en actividad del sistema de limpieza de lodos. Puesta en operación del sistema de recirculacion de agua. Levantamiento de planos de la planta actualizados. Capacitación al personal de UIC.

11 Trabajos realizados… cont…

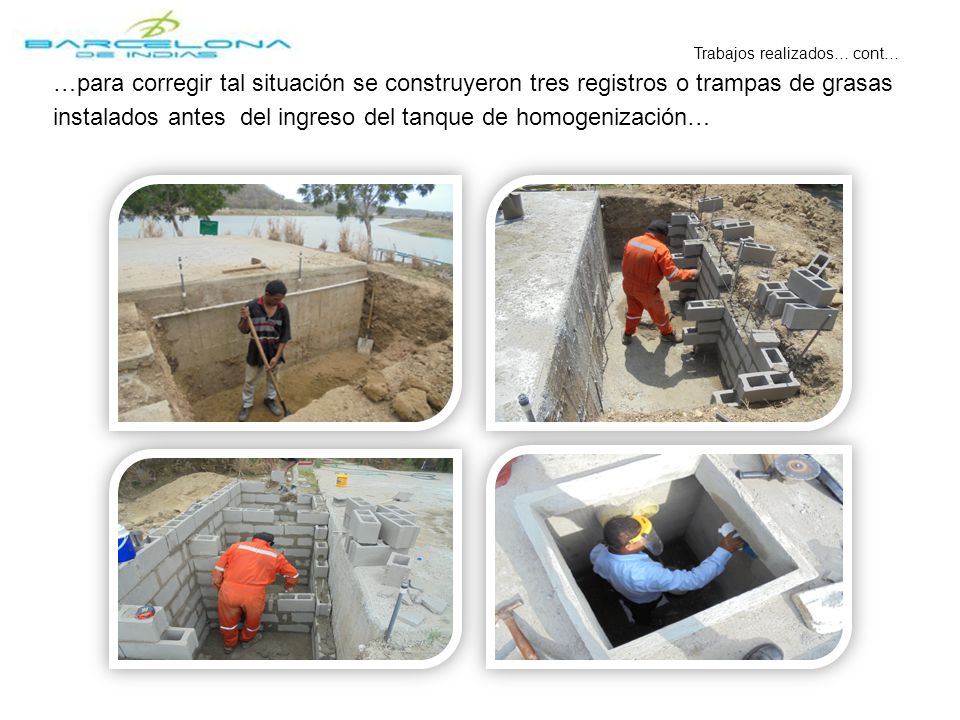

…para corregir tal situación se construyeron tres registros o trampas de grasas instalados antes del ingreso del tanque de homogenización…

12 Registros finalizados
Trabajos realizados… cont… …tuberías, accesorios y equipo de filtración (Skimmer) instalado en el tercer registro para impedir el ingresos de sólidos, grasas y aceites al tanque de equilibrio… Registro 3 Registro 1 Registro 2 Registros finalizados …Conexión de los registros con las bombas a la entrada

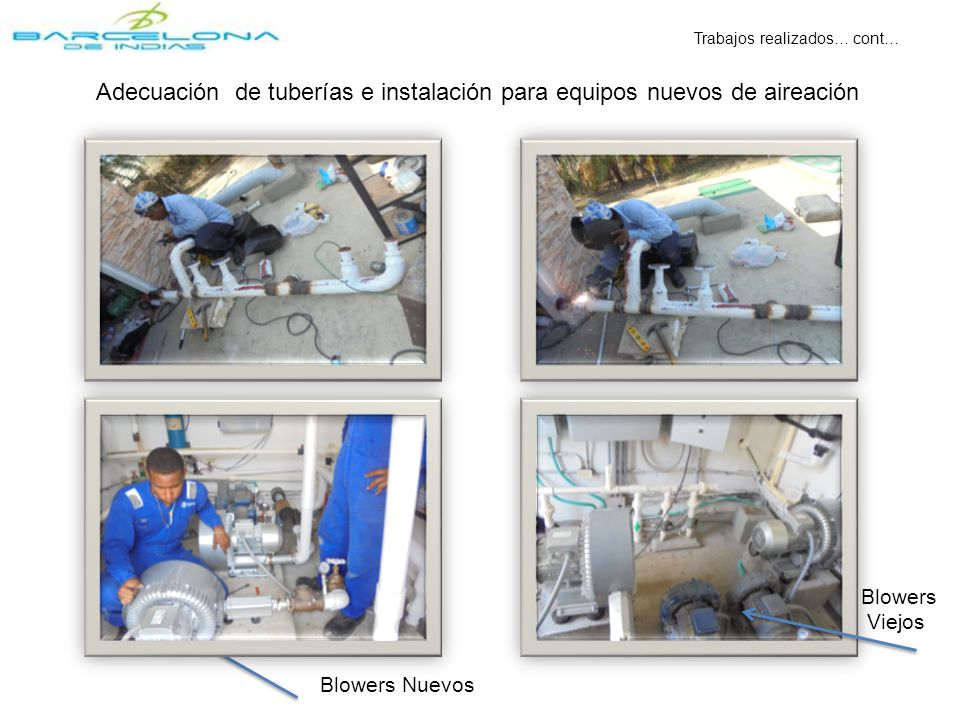

13 Adecuación de tuberías e instalación para equipos nuevos de aireación
Trabajos realizados… cont… Adecuación de tuberías e instalación para equipos nuevos de aireación Blowers Nuevos Blowers Viejos

14 Trabajos realizados… cont…

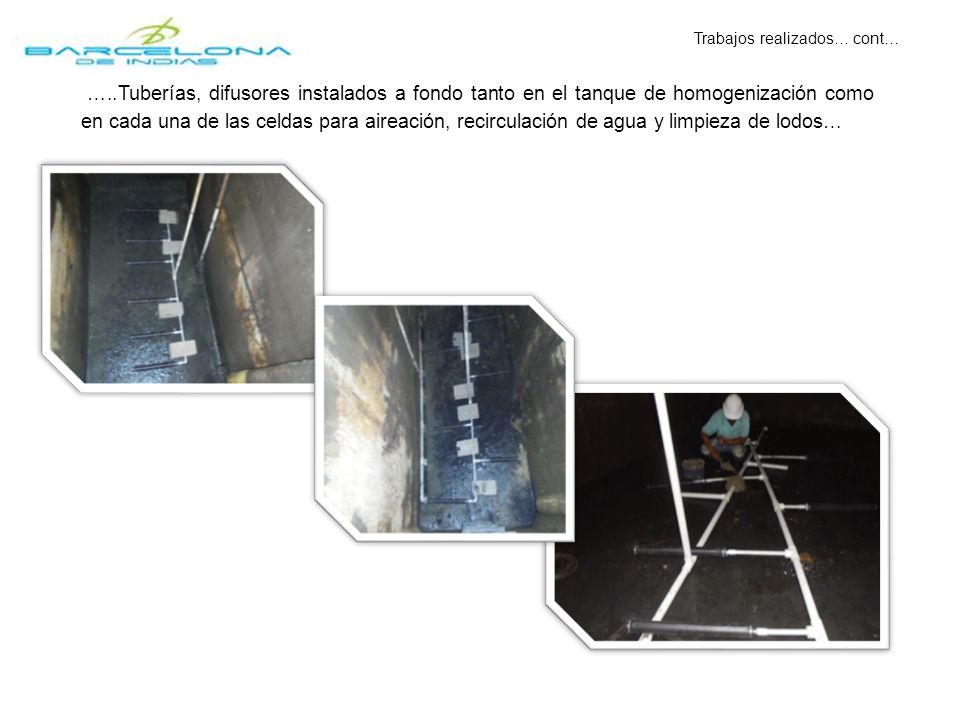

…..Tuberías, difusores instalados a fondo tanto en el tanque de homogenización como en cada una de las celdas para aireación, recirculación de agua y limpieza de lodos…

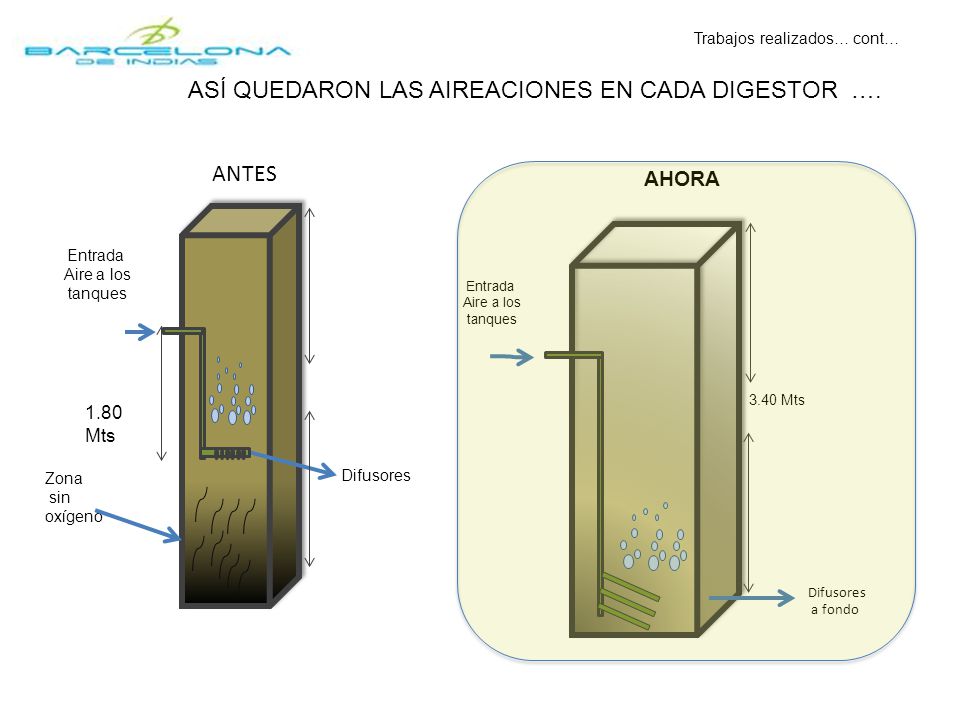

15 ASÍ QUEDARON LAS AIREACIONES EN CADA DIGESTOR ….
Trabajos realizados… cont… ASÍ QUEDARON LAS AIREACIONES EN CADA DIGESTOR …. ANTES AHORA Zona sin oxígeno Entrada Aire a los tanques Difusores 1.80 Mts Entrada Aire a los tanques 3.40 Mts Difusores a fondo

16 Filtro de bolsa para recirculación de agua Separador de sólidos
Trabajos realizados… cont… Filtro de bolsa para recirculación de agua Separador de sólidos

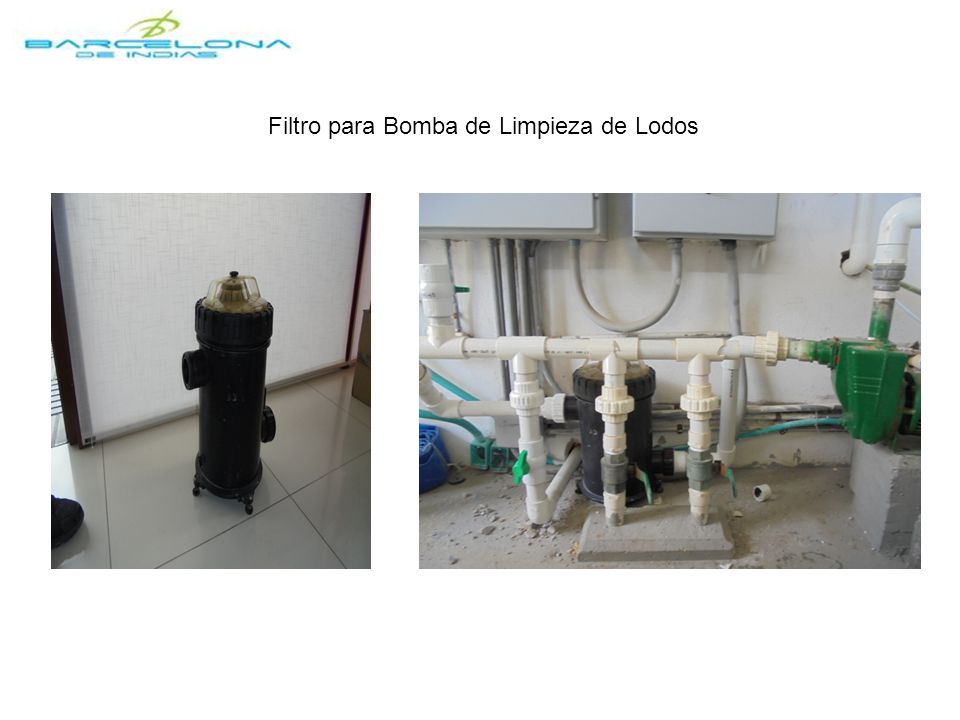

17 Filtro para Bomba de Limpieza de Lodos

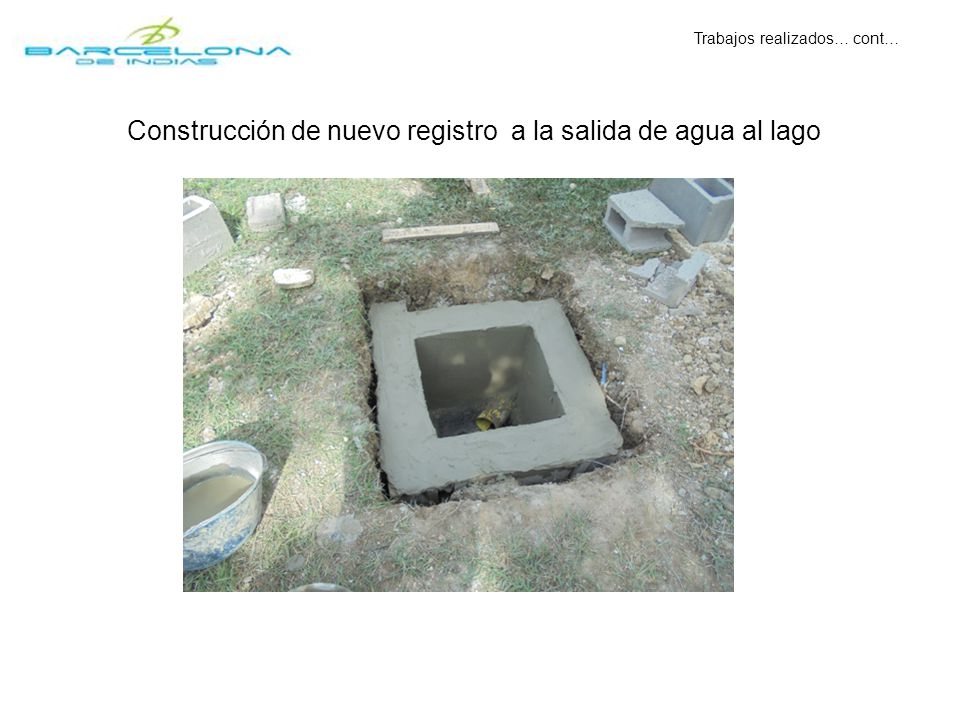

18 Construcción de nuevo registro a la salida de agua al lago
Trabajos realizados… cont… Construcción de nuevo registro a la salida de agua al lago

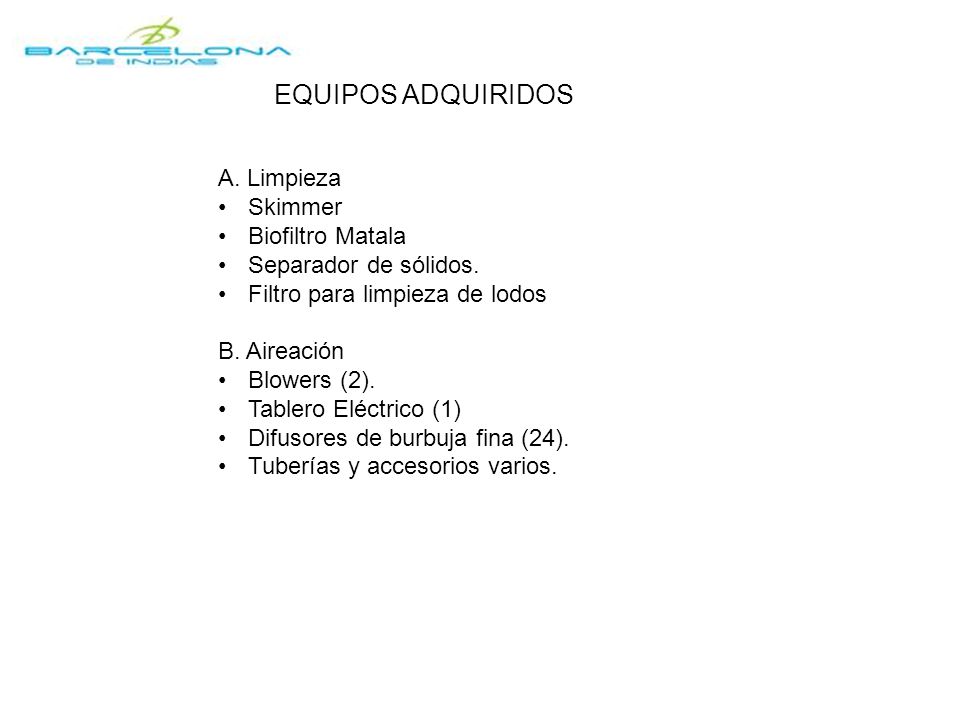

19 EQUIPOS ADQUIRIDOS A. Limpieza Skimmer Biofiltro Matala
Separador de sólidos. Filtro para limpieza de lodos B. Aireación Blowers (2). Tablero Eléctrico (1) Difusores de burbuja fina (24). Tuberías y accesorios varios.

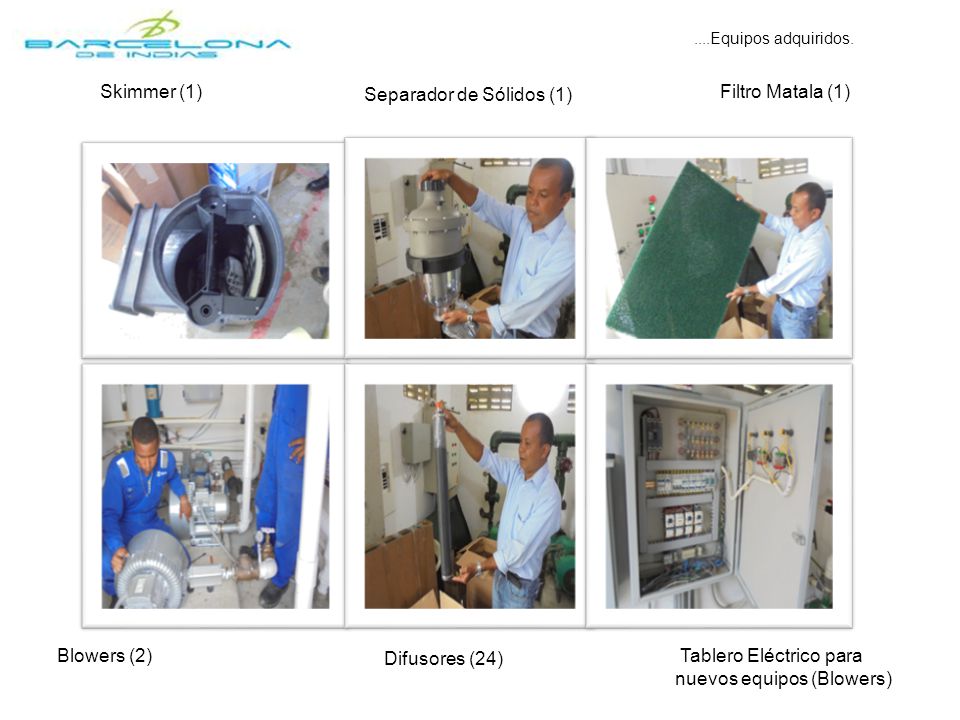

20 Skimmer Skimmer (1) Separador de Sólidos (1) Filtro Matala (1)
....Equipos adquiridos. Skimmer (1) Separador de Sólidos (1) Filtro Matala (1) Blowers (2) Difusores (24) Tablero Eléctrico para nuevos equipos (Blowers)

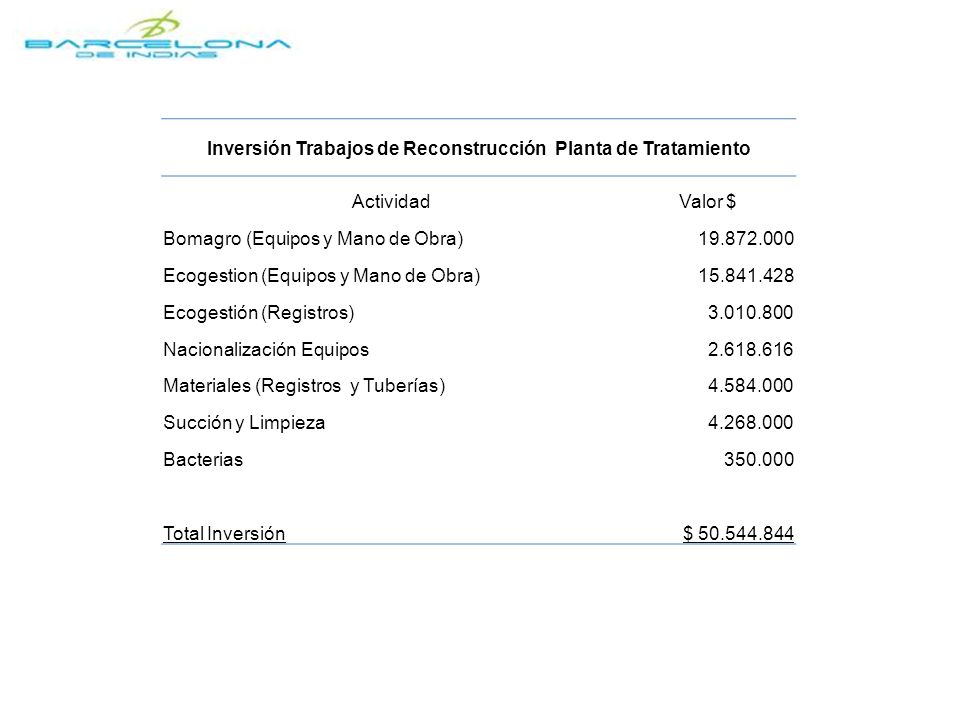

21 Inversión Trabajos de Reconstrucción Planta de Tratamiento
Actividad Valor $ Bomagro (Equipos y Mano de Obra) Ecogestion (Equipos y Mano de Obra) Ecogestión (Registros) Nacionalización Equipos Materiales (Registros y Tuberías) Succión y Limpieza Bacterias Total Inversión $

22 RESULTADOS OBTENIDOS

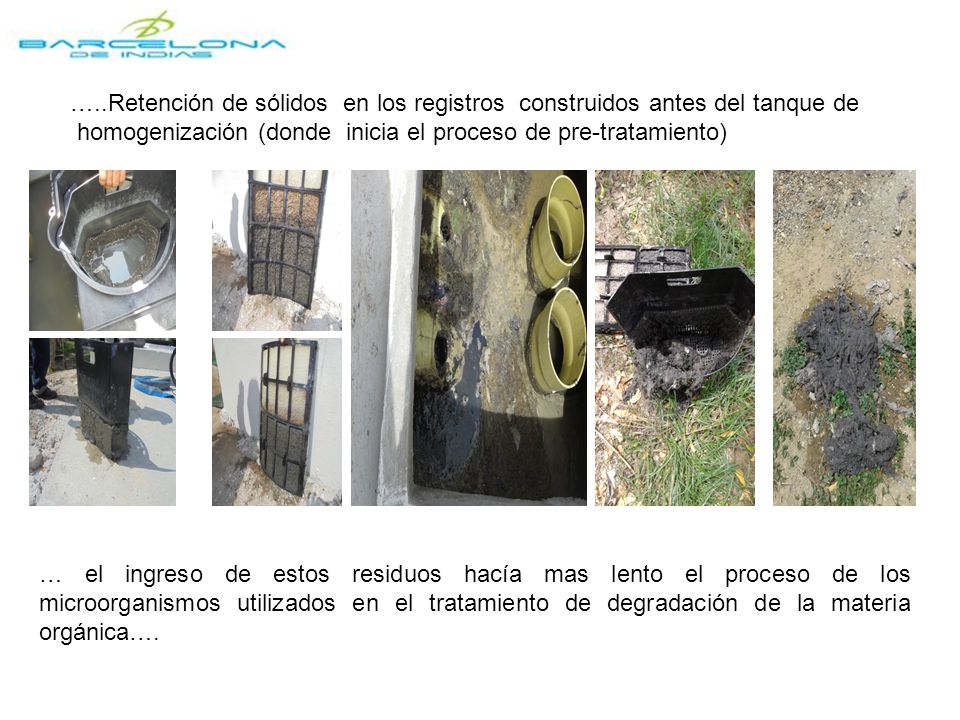

23 …..Retención de sólidos en los registros construidos antes del tanque de
homogenización (donde inicia el proceso de pre-tratamiento) … el ingreso de estos residuos hacía mas lento el proceso de los microorganismos utilizados en el tratamiento de degradación de la materia orgánica….

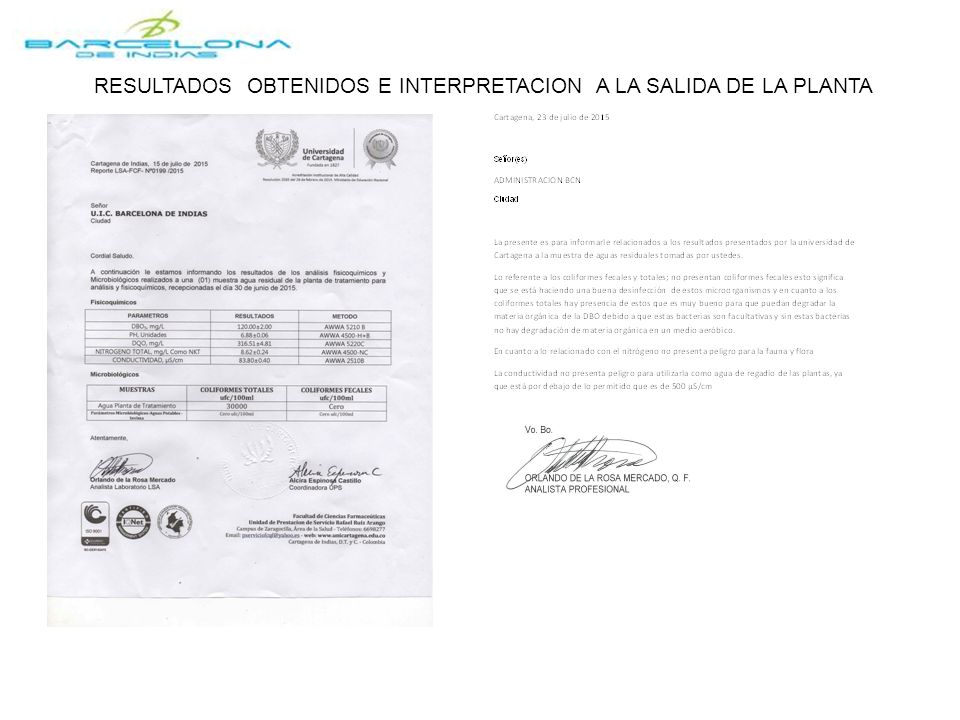

24 RESULTADOS OBTENIDOS E INTERPRETACION A LA SALIDA DE LA PLANTA

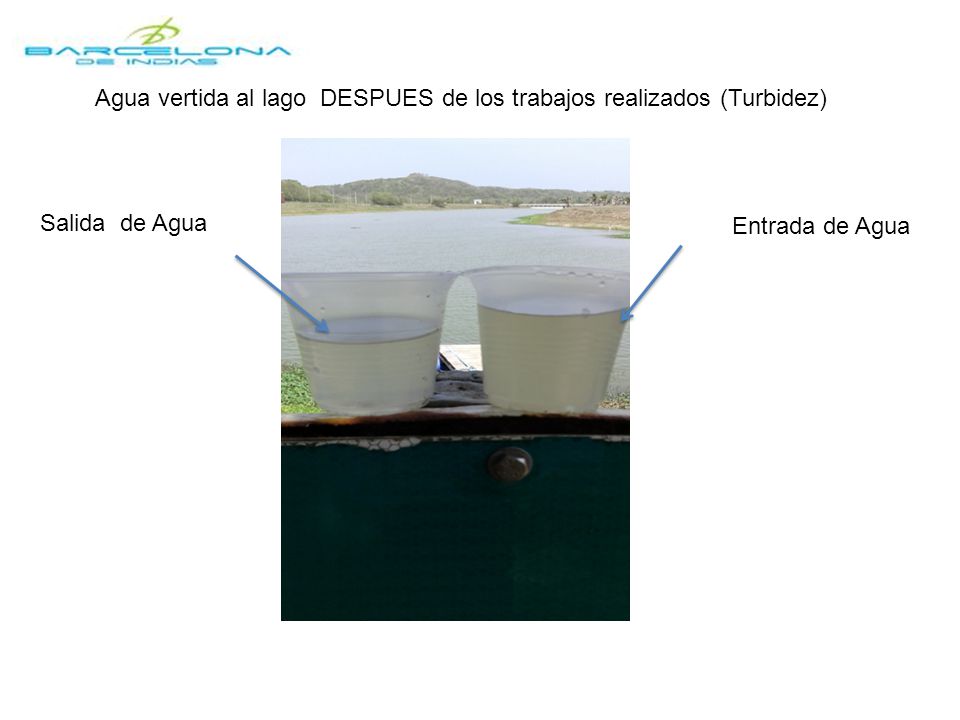

25 Agua vertida al lago DESPUES de los trabajos realizados (Turbidez)
Salida de Agua Entrada de Agua

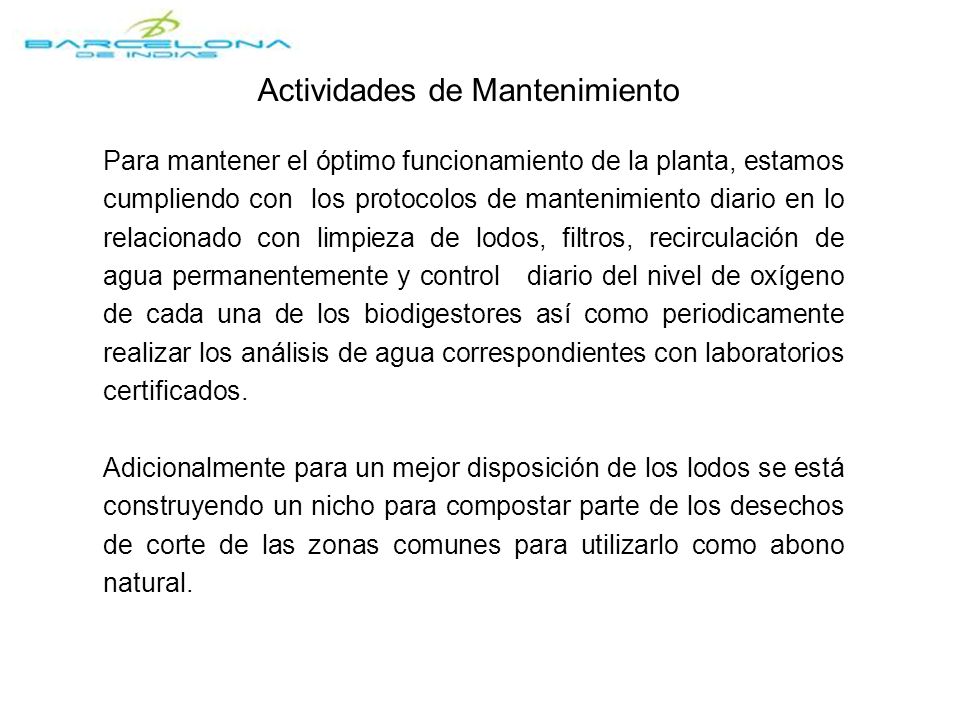

26 Actividades de Mantenimiento
Para mantener el óptimo funcionamiento de la planta, estamos cumpliendo con los protocolos de mantenimiento diario en lo relacionado con limpieza de lodos, filtros, recirculación de agua permanentemente y control diario del nivel de oxígeno de cada una de los biodigestores así como periodicamente realizar los análisis de agua correspondientes con laboratorios certificados. Adicionalmente para un mejor disposición de los lodos se está construyendo un nicho para compostar parte de los desechos de corte de las zonas comunes para utilizarlo como abono natural.

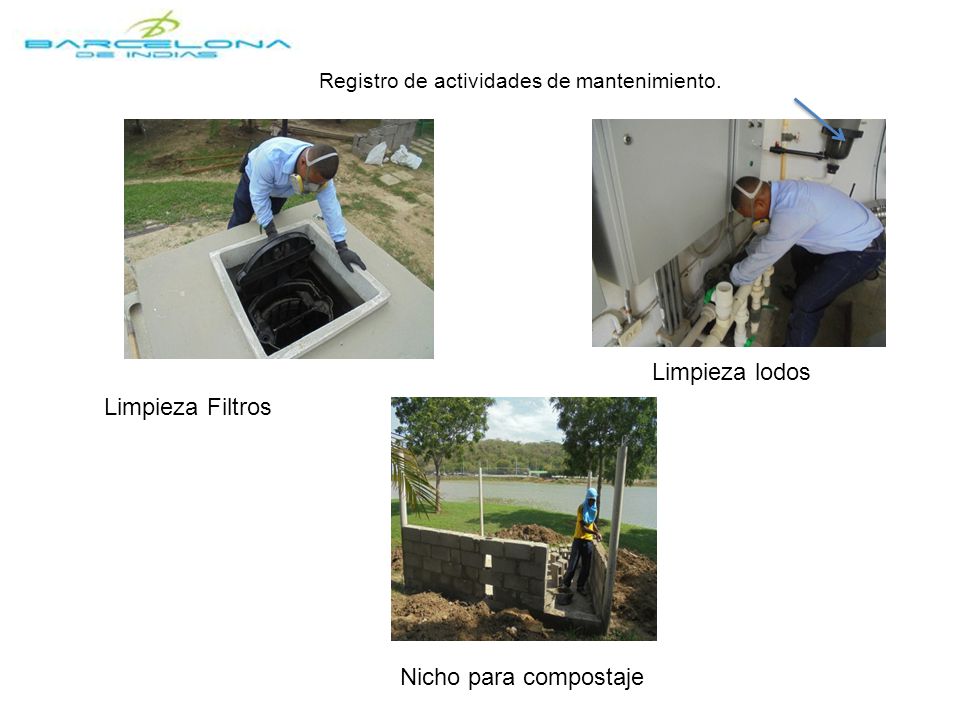

27 Limpieza lodos Limpieza Filtros Nicho para compostaje
Registro de actividades de mantenimiento. Limpieza lodos Limpieza Filtros Nicho para compostaje

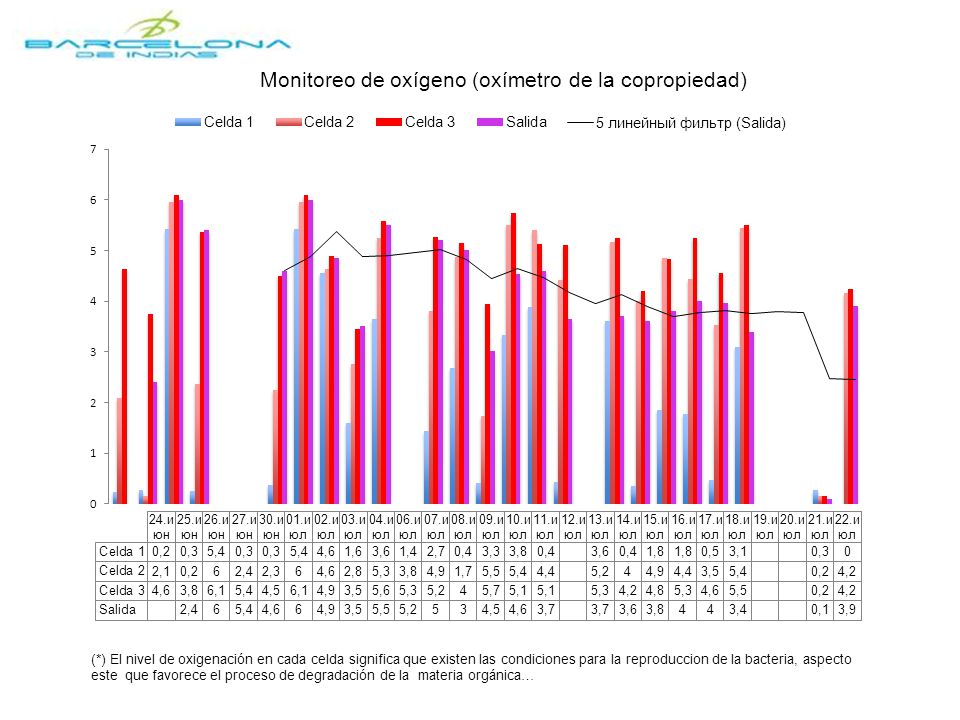

28 Monitoreo de oxígeno (oxímetro de la copropiedad)
(*) El nivel de oxigenación en cada celda significa que existen las condiciones para la reproduccion de la bacteria, aspecto este que favorece el proceso de degradación de la materia orgánica…

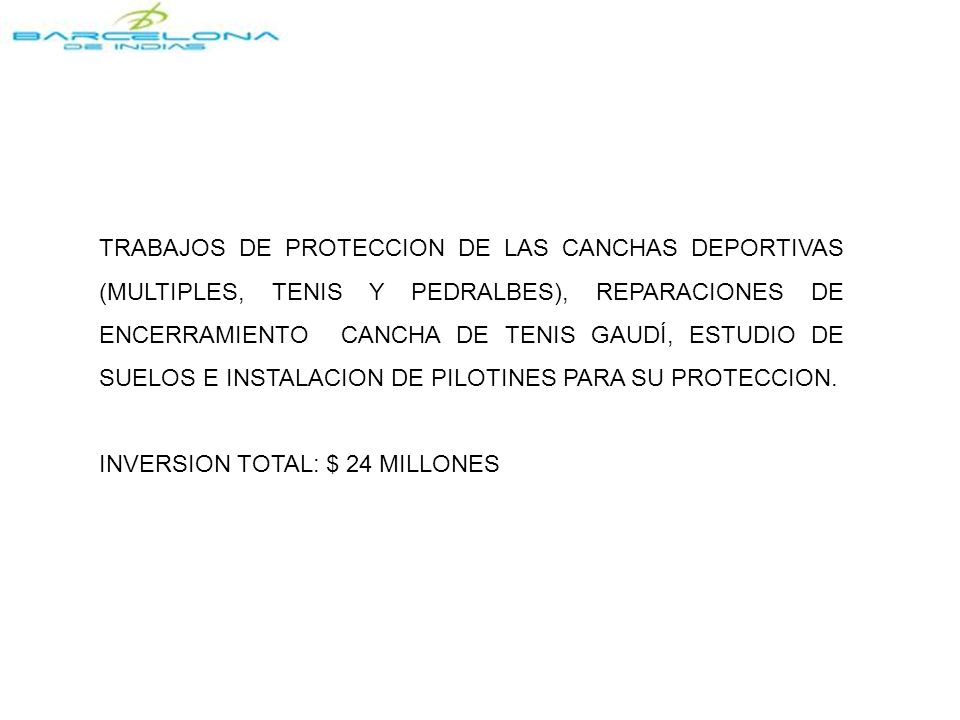

29 TRABAJOS DE PROTECCION DE LAS CANCHAS DEPORTIVAS (MULTIPLES, TENIS Y PEDRALBES), REPARACIONES DE ENCERRAMIENTO CANCHA DE TENIS GAUDÍ, ESTUDIO DE SUELOS E INSTALACION DE PILOTINES PARA SU PROTECCION. INVERSION TOTAL: $ 24 MILLONES

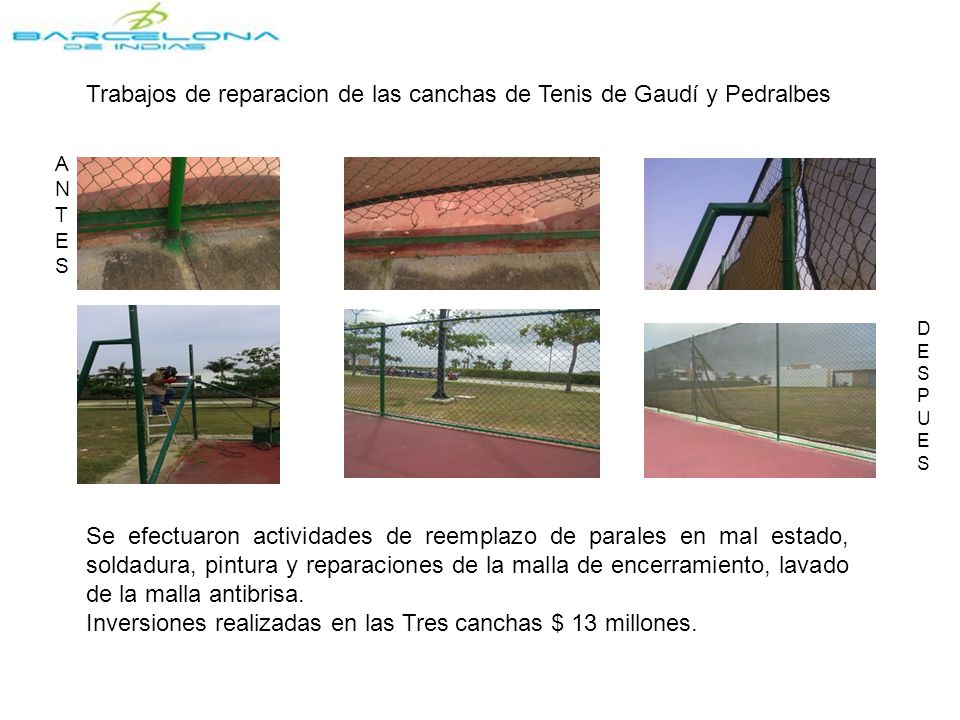

30 Trabajos de reparacion de las canchas de Tenis de Gaudí y Pedralbes
Se efectuaron actividades de reemplazo de parales en mal estado, soldadura, pintura y reparaciones de la malla de encerramiento, lavado de la malla antibrisa. Inversiones realizadas en las Tres canchas $ 13 millones.

31 DAÑOS OCASIONADOS POR LA INESTABILIDAD DEL TERRENO EN LAS CANCHAS DEPORTIVAS
La firma Antonio Marimón Medrano Ingenierías realizó el estudio de suelos para control de daños por expansión de las canchas (Múltiples, Tenis y Pedralbes). Las recomendaciones para estabilización del subsuelo de las canchas: Neutralizar los efectos de la expansividad del terreno mediante el empleo de pilotines arena-cal en una mezcla de 1:5 en volumen repartidos con una separación de lineal de centro a centro de 0,50 mts, efectuando una excavación cilíndrica de 0,30 mts de diámetro y 2,0 mts de profundidad.

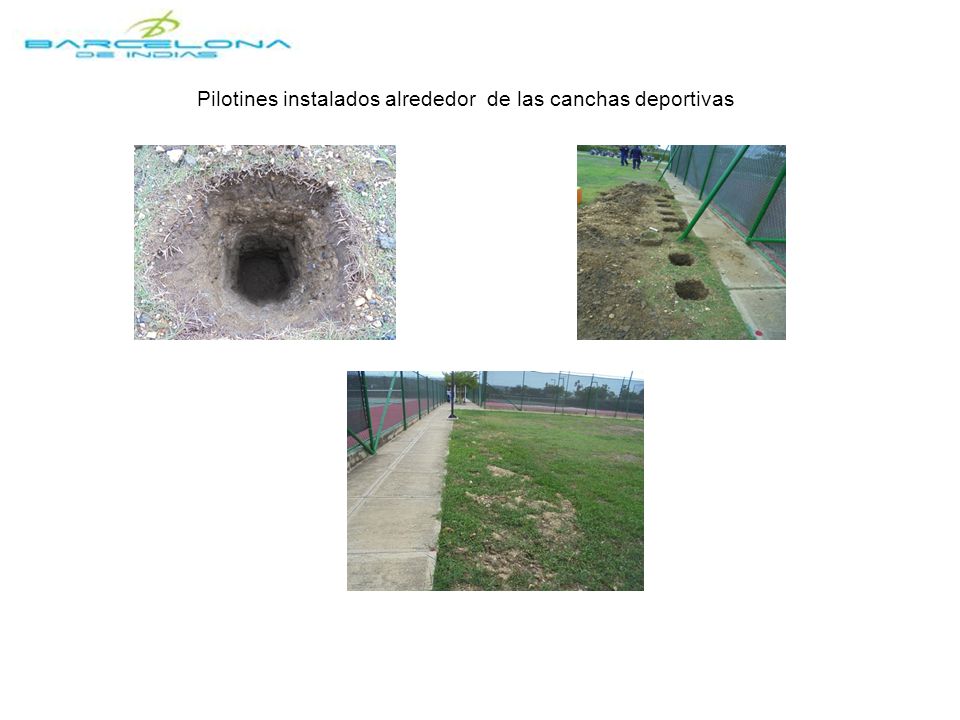

32 Pilotines instalados alrededor de las canchas deportivas
