ORTORRECTIFICACIÓN Curso de Capacitación en Utilización de Drones para uso Agrícola Manuel Eduardo Vicondo

2 FOTOGRAFÍA AEREA “La fotografía aérea es la PROYECCIÓN CENTRAL de una porción del terreno, tomada por una cámara fotográfica montada en una plataforma aérea y registrada sobre una emulsión fotosensible” o en la actualidad, en un radiómetro y almacenada en formato digital.

3 PROYECCIÓN CENTRAL PROYECCIÓN ORTOGONAL Imagen central y ortogonal

4 CARACTERÍSTICAS DE IMÁGENES CON PROYECCIÓN CENTRAL

5 ESCALA c o Z Z = Z0 – cota terreno Terreno Punto Principal

6 DEFORMACION DEBIDA AL RELIEVE
1000 2,5 cm 1,5 cm Desplazamiento debido al relieve: “corrimiento” aparente de los puntos altos de un objeto o el paisaje con respecto a los puntos bajos. El desplazamiento es tanto mayor cuanto más alto es el objeto y más lejos se encuentra del punto principal. El desplazamiento es radial con respecto al centro geométrico de la foto.

7 DESPLAZAMIENTO DEBIDO AL RELIEVE
PP y c o Z ∆h ∆R R

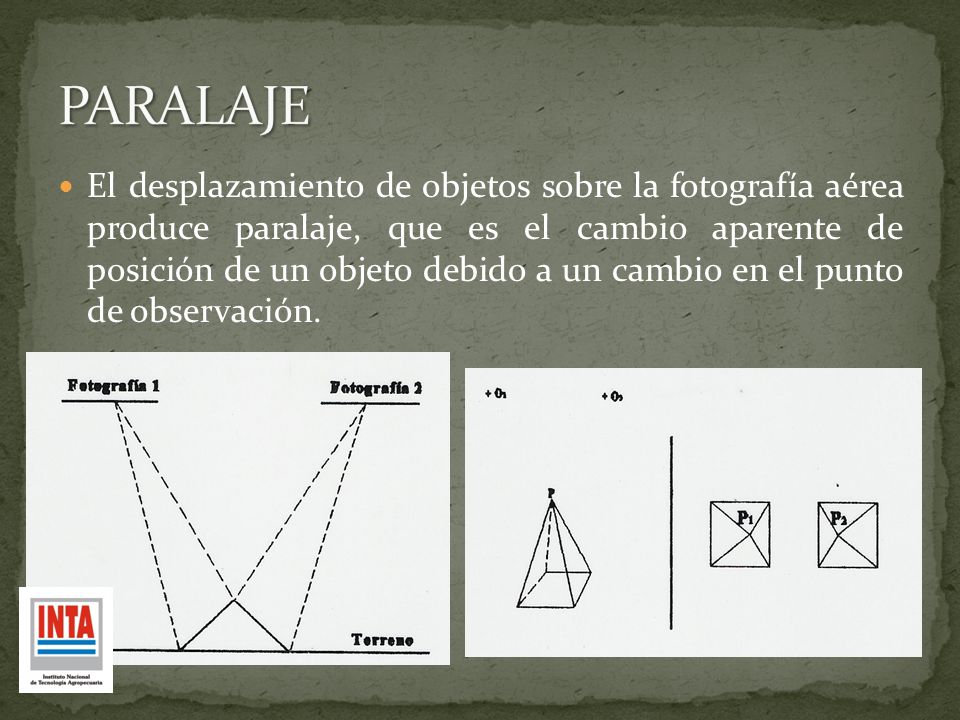

8 PARALAJE El desplazamiento de objetos sobre la fotografía aérea produce paralaje, que es el cambio aparente de posición de un objeto debido a un cambio en el punto de observación.

9 DEFORMACIONES DEBIDAS A LA INCLINACIÓN DEL EJE DE LA TOMA
Cabeceo Giro Alabeo Deriva etc.

10 ORTORRECTIFICACIÓN La ortorrectificación transforma una imagen con proyección central en una imagen con proyección ortogonal. La cual remueve los efectos del sensor y el relieve del terreno. La escala es constante a lo largo de toda la ortofoto independientemente de la elevación, proporcionando así mediciones precisas de distancia y dirección. Necesitamos conocer la coordenada de los centros geométricos, los ángulos de inclinación del sensor y las coordenadas de determinados puntos de control. La mayoría de los software de procesamiento de imágenes permiten realizar estos procesos. Ej: ENVI, ERDAS, ILWIS.

11 VUELO FOTOGRAMÉTRICO Planificación del vuelo: superposición longitudinal y lateral. Esto implica que un mismo punto del terreno aparezca en múltiples fotos. Con los instrumentos adecuados para obtener las coordenadas del centro geométrico y valores angulares. Sino, deberán especificarse.
