Proceso para detectar deformaciones utilizando Corrientes Eddy.

Presentación del tema: "Proceso para detectar deformaciones utilizando Corrientes Eddy."— Transcripción de la presentación:

1 Proceso para detectar deformaciones utilizando Corrientes Eddy

2  Las corrientes Eddy se utilizan en pruebas no-destructivas para detectar si una pieza tiene defectos.

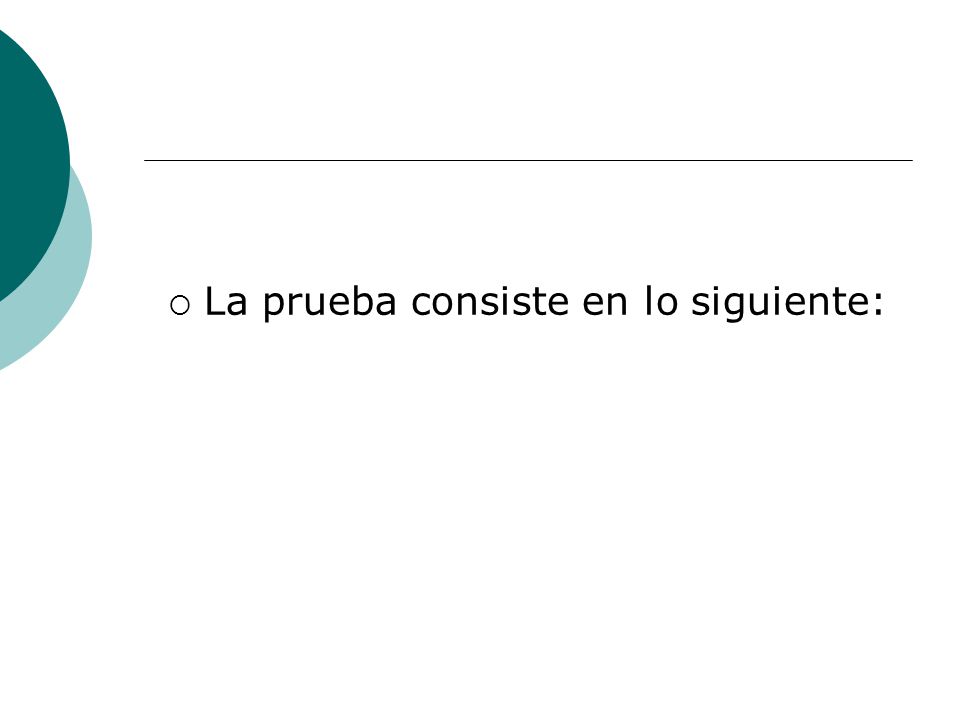

3  La prueba consiste en lo siguiente:

4  Se tiene un anillo o “coil” al cual se le pasa una corriente.  Esta corriente en el anillo crea un campo magnético.  La pieza va a ser colocada en dirección perpendicular al campo magnético producido por el anillo.  El campo magnético creado es el que va a ser utilizado para probar la pieza.  Automáticamente se generan las corrientes Eddy en la pieza.  Estas corrientes van a producir a su vez un campo magnético, el cual se va a oponer al campo magnético del anillo.

5  La relación entre estas es inversamente proporcional.  La corriente en el anillo va a disminuir a medida en que se vayan produciendo las corrientes Eddy.  Cuando la pieza no tiene defectos, la corriente en el anillo disminuye rápidamente.  Sin embargo, cuando existen defectos la corriente en el anillo disminuirá a una velocidad menor ya que los defectos que tenga la pieza causan interrupciones en las corrientes Eddy.

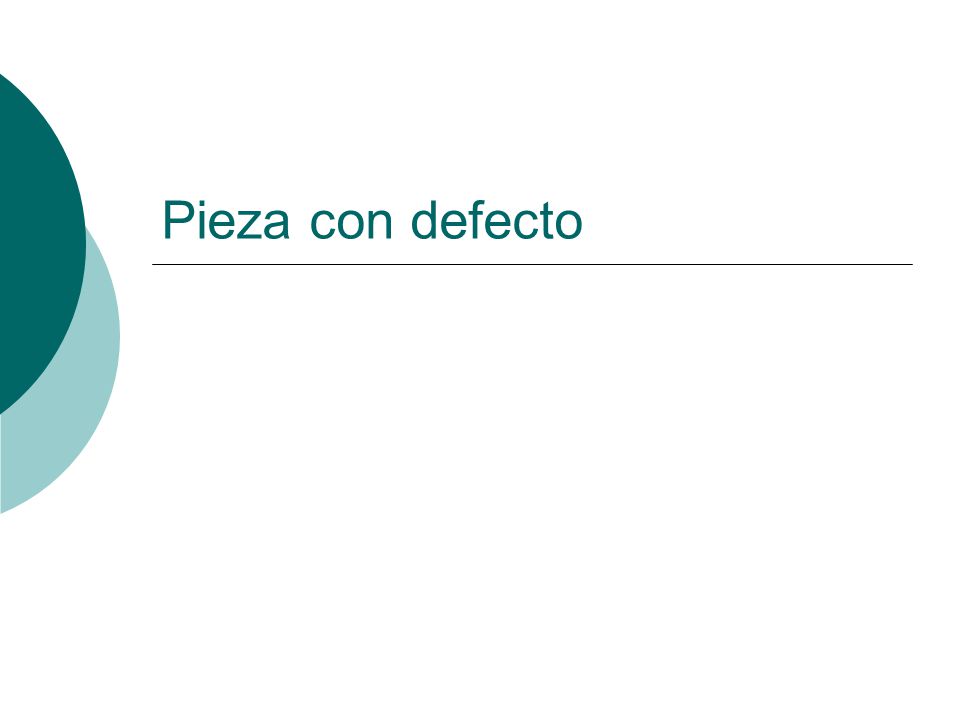

6 Pieza con defecto

7  Note que la pieza tiene un defecto.  Al tener un defecto, algunas de las corrientes Eddy son interrumpidas.  Esto causa que el campo magnético producido por las corrientes Eddy sea menor.  Por tal razón la corriente se va a tardar más en disminuir.
