PRINCIPIO DE UN GENERADOR TRIFÁSICO

Presentación del tema: "PRINCIPIO DE UN GENERADOR TRIFÁSICO"— Transcripción de la presentación:

1 PRINCIPIO DE UN GENERADOR TRIFÁSICO

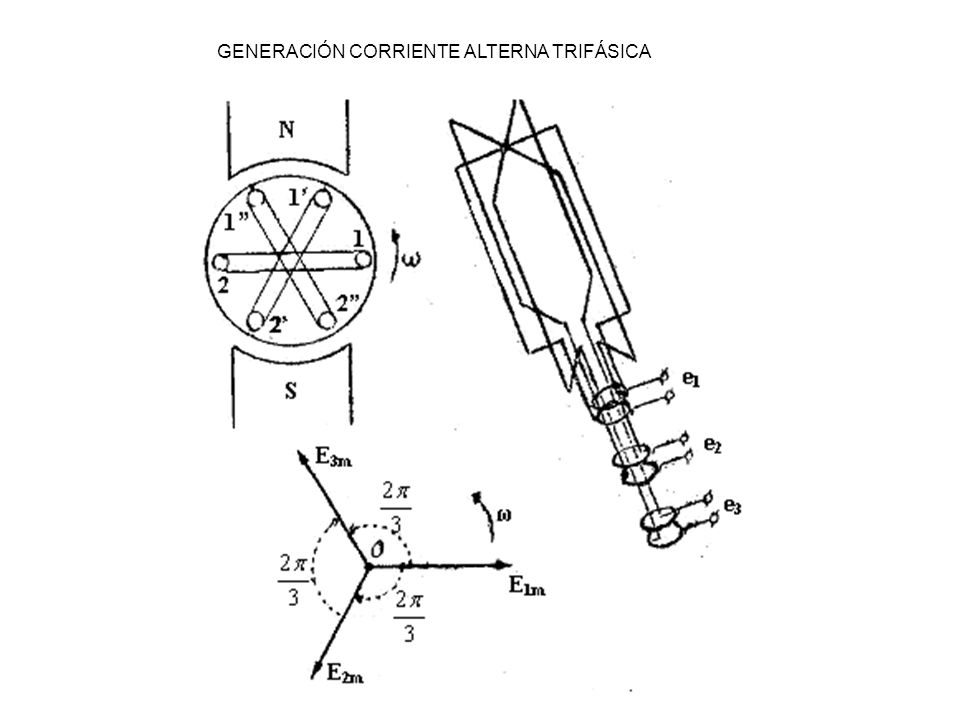

2 GENERACIÓN CORRIENTE ALTERNA TRIFÁSICA

3

4

5 CONEXIÓN EN ESTRELLA SIN NEUTRO

6 CONEXIÓN EN ESTRELLA CON NEUTRO

7 CONEXIÓN EN TRIÁNGULO

8 POTENCIA EN CORRIENTE ALTERNA
Factor de potencia Para corriente alterna sinusoidal pura

9 TRANSFERENCIA DE LA ENERGÍA ELÉCTRICA
CONSUMO FUENTE Conducción: elemento físico conductor Inducción: no hay elemento conductor, transferencia por campo electromagnético Capacidad: desplazamiento de cargas entre placas de una estructura Desplazamiento partículas en gases: movimiento de partículas elementales en recipientes de baja presión.. TRANSFERENCIA

10 CONVERSIÓN DE LA ENERGÍA ELÉCTRICA
1 - CONVERSIÓN ELÉCTRICA - ELÉCTRICA PARTE 1(a) PARTE 2 (b) Entre dos partes activas ( 1 y 2) varían las FEM y las corrientes PARTE 1 (a) PARTE 2 (b) Se presentan tres casos en la conversión eléctrica - eléctrica

11 CASO 1: Varían sólo los módulos de E y de I siendo invariables las otras magnitudes ; no varían Esta estructura es un TRANSFORMADOR basada en los principios del electromagnetismo CASO 2 Varían todas las magnitudes y puede realizarse una conversión parcial a energía mecánica + energía mecánica Esta estructura es una MÁQUINA ASINCRÓNICA basada en los principios del electromagnetismo CASO 3 Caso límite del CASO 2 cuando Luego la PARTE 1 es corriente alterna y la PARTE 2 corriente continua ; Estas estructuras son CONVERTIDOR ROTATIVO ( vías electromagnética) RECTIFICADOR (Vía termoiónica o de estado sólido)

12 2.- CONVERSIÓN ELÉCTRICA MECÁNICA
Por medio de Máquinas rotativas 2.1- Conversión Eléctrica mecánica: Motor 2.2.- Conversión Mecánica eléctrica: Generador Las MÁQUINAS ROTATIVAS son estructuras fundadas en los principios del electromagnetismo y la transferencia energética puede ser en: - Forma conductiva o ambas a la vez - Forma inductiva
