Telecomunicaciones II
Magíster. Luís Leonardo Camargo Ariza
2
RADIO DIGITAL
3
Radio digital Pasabanda modulada de niveles multiples. M-ario QPSK Transmisión por desplazamiento de fase en cuadartura. QAM Modulacion de amplitud en cuadratura. Codificaciones en M-ario M representa el numero de condiciones posibles (posible fases de salida M-PSK, posibles fase y amplitud de slidad, M-QAM)
4
Radio digital Eficiencia espectral. Se utiliza para comparar el rendimiento de una ténica de modulación digital. Es la relación de la tasa de bits de transmisión al mínimo ancho de banda requerido.
5

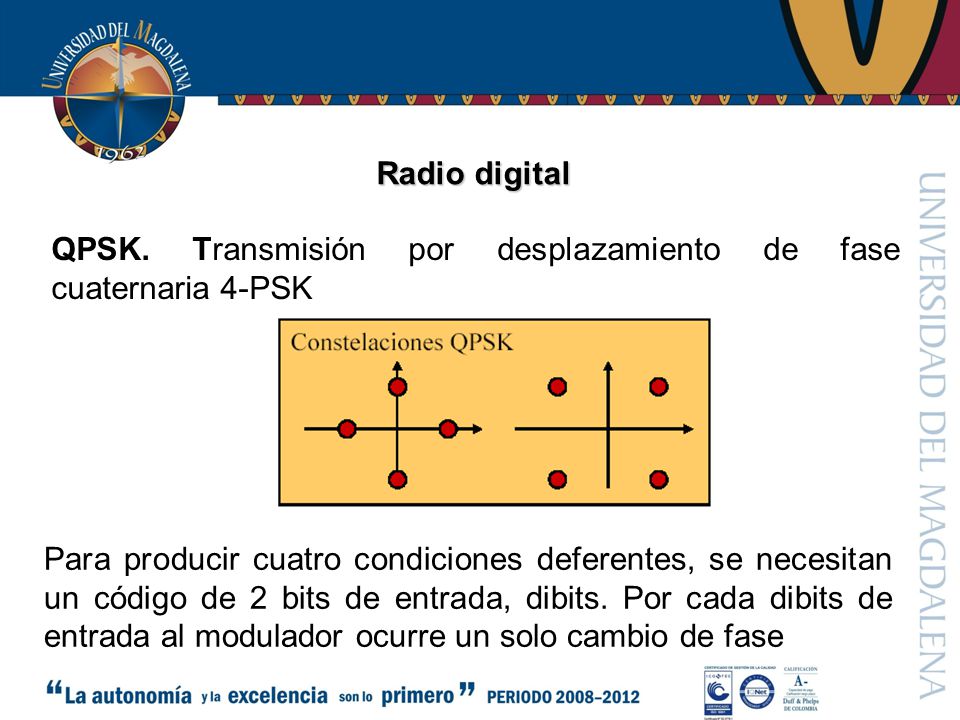

Radio digital QPSK. Transmisión por desplazamiento de fase cuaternaria 4-PSK Para producir cuatro condiciones deferentes, se necesitan un código de 2 bits de entrada, dibits. Por cada dibits de entrada al modulador ocurre un solo cambio de fase
6
Radio digital QPSK.
7
Radio digital QPSK. el valor binario 1 se indica por I = Q = +1
8
Radio digital QPSK.
9
Radio digital Ancho de banda QPSK. La tasa de bits, la velocidad de transmisión en los canales I y Q es RB/2 de modo que la frecuencia fundamental de la forma de onda es RB/4 . ( fm(max) ) de modo que el ancho de banda mínimo necesario es,
10
Radio digital
11
Radio digital 8-PSK. Los bits I o Q determina la polaridad 1 lógico = + V ; 0 lógico = -V. El bit C determina la magnitud 1 lógico = 1.307V ; 0 lógico = 0,541V
12
Radio digital QAM. Modulación de amplitud en cuadratura, es una forma de modulación digital en donde la información digital esta contenida, tanto en la amplitud como en la fase de la portadora transmitida. A diferencia de PSK la amplitud de la señal no es constante. La eficiencia espectral de QAM es la misma que PSK. QAM tiene mejor eficiencia en potencia
13

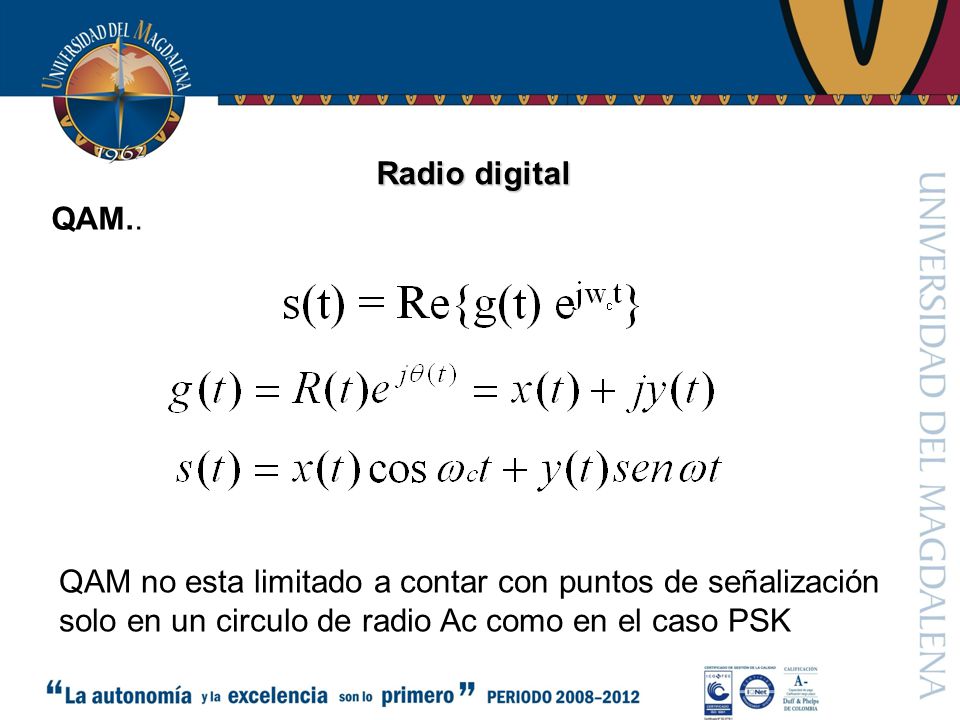

Radio digital QAM.. QAM no esta limitado a contar con puntos de señalización solo en un circulo de radio Ac como en el caso PSK
14
Radio digital 8-QAM..
15
Radio digital 8-QAM..
16
Radio digital 8-QAM..
17
Radio digital 16-QAM.. Los datos se dividen en grupos de 8-bits, las tiras de datos RB (bits/segundo) se agrupan en cuatro(RB/4 bits/segundo)
18

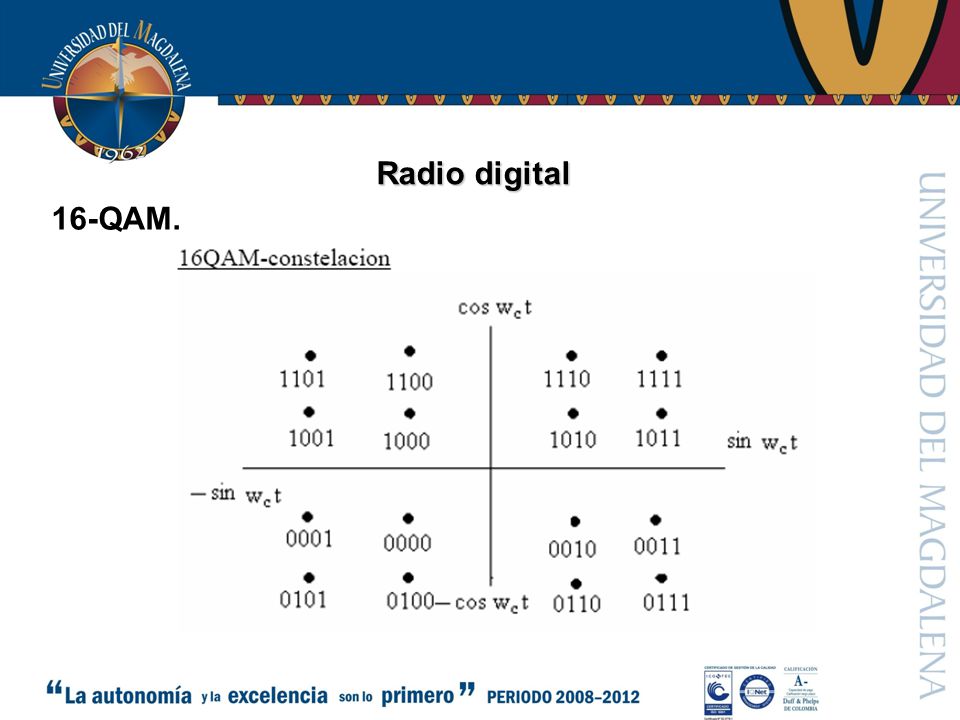

Radio digital 16-QAM.
19
Radio digital 16-QAM.
