TRANSISTORES Amplificación-clases Transistores Clases de amplificadores de potencia Tal y como decíamos en el tema anterior, este tipo de amplificadores.

Presentación del tema: "TRANSISTORES Amplificación-clases Transistores Clases de amplificadores de potencia Tal y como decíamos en el tema anterior, este tipo de amplificadores."— Transcripción de la presentación:

1

2

3 TRANSISTORES Amplificación-clases

4 Transistores Clases de amplificadores de potencia

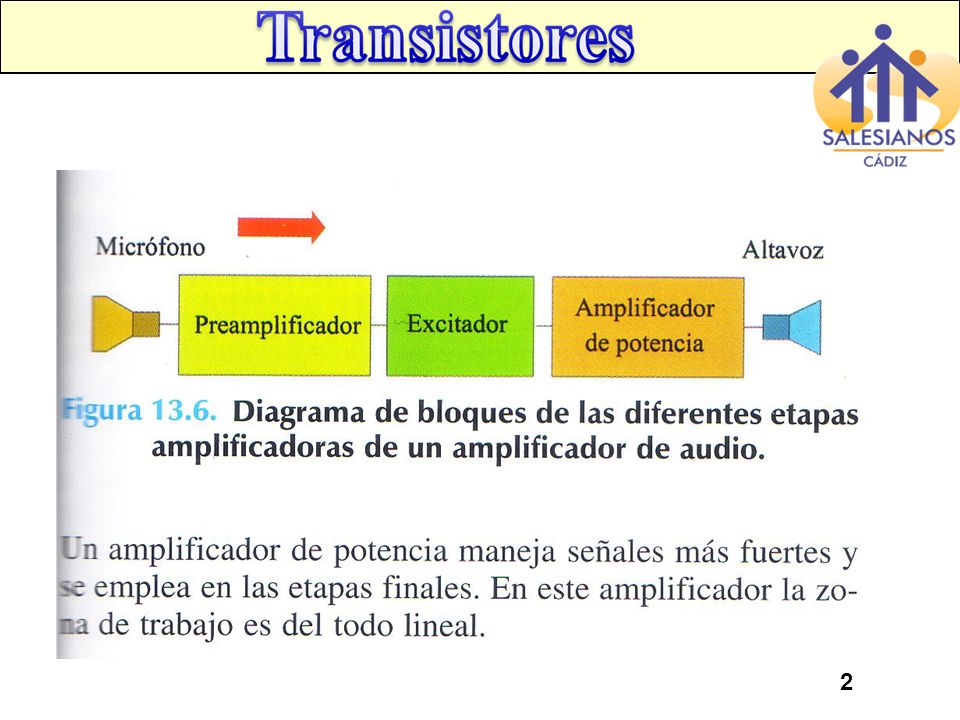

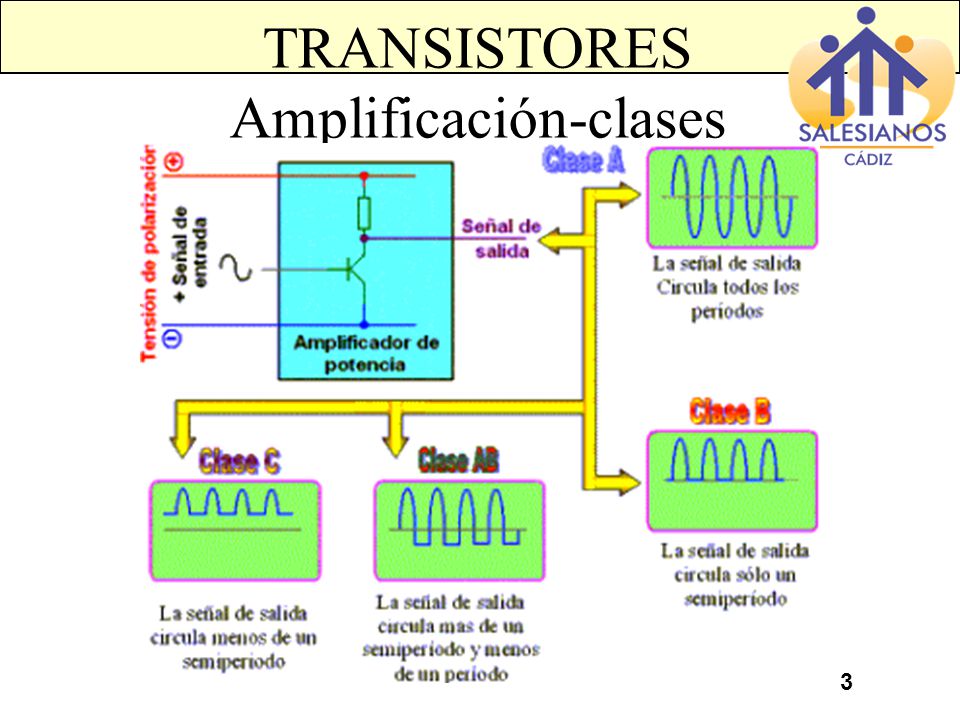

Tal y como decíamos en el tema anterior, este tipo de amplificadores (amplificadores de potencia, ya sean para B.F. o para R.F.), tienen la particularidad de que en su salida tenemos ganancia de tensión y de corriente con respecto a la señal de entrada. Este tipo de amplificadores pueden entregarnos en su salida toda la señal de entrada o una parte de la misma; atendiendo a esta característica, los amplificadores de potencia, podemos clasificarlos de la siguiente forma: - Clase A - Clase B - Clase C - Clase AB

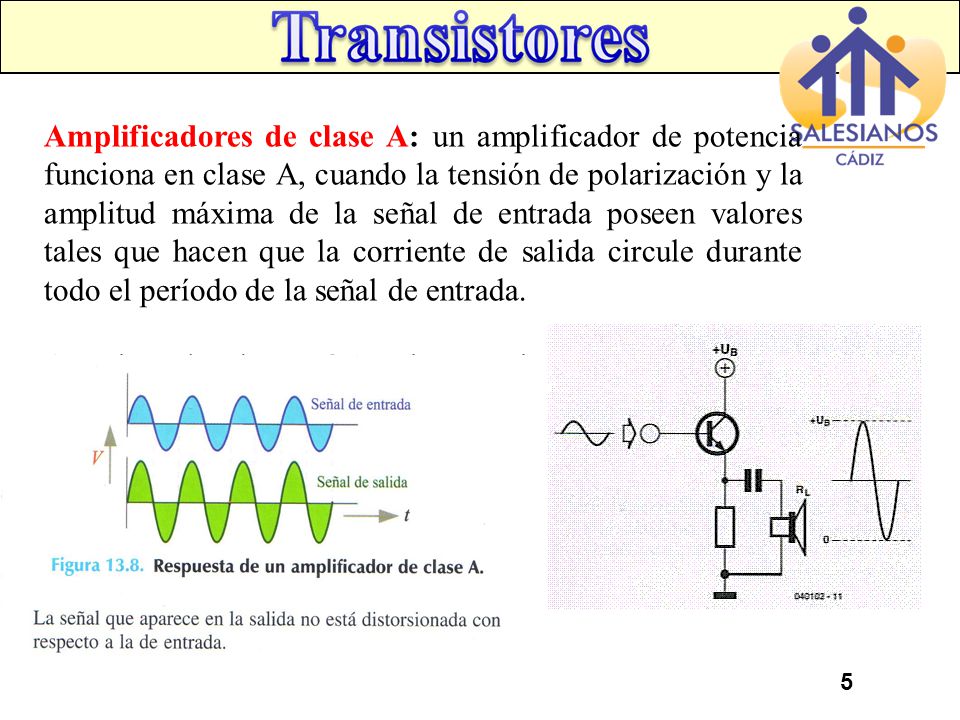

5 Amplificadores de clase A: un amplificador de potencia funciona en clase A, cuando la tensión de polarización y la amplitud máxima de la señal de entrada poseen valores tales que hacen que la corriente de salida circule durante todo el período de la señal de entrada. A cada valor instantáneo de entrada le corresponde un valor amplificado a la salida (no se pierde nada).

6 Amplificadores de clase B: un amplificador de potencia funciona en clase B cuando la tensión de polarización y la amplitud máxima de la señal de entrada poseen valores tales que hacen que la corriente de salida circule durante un semiciclo de la señal de entrada.

7 amplificador Push-Pull utiliza 2 transistores complementarios

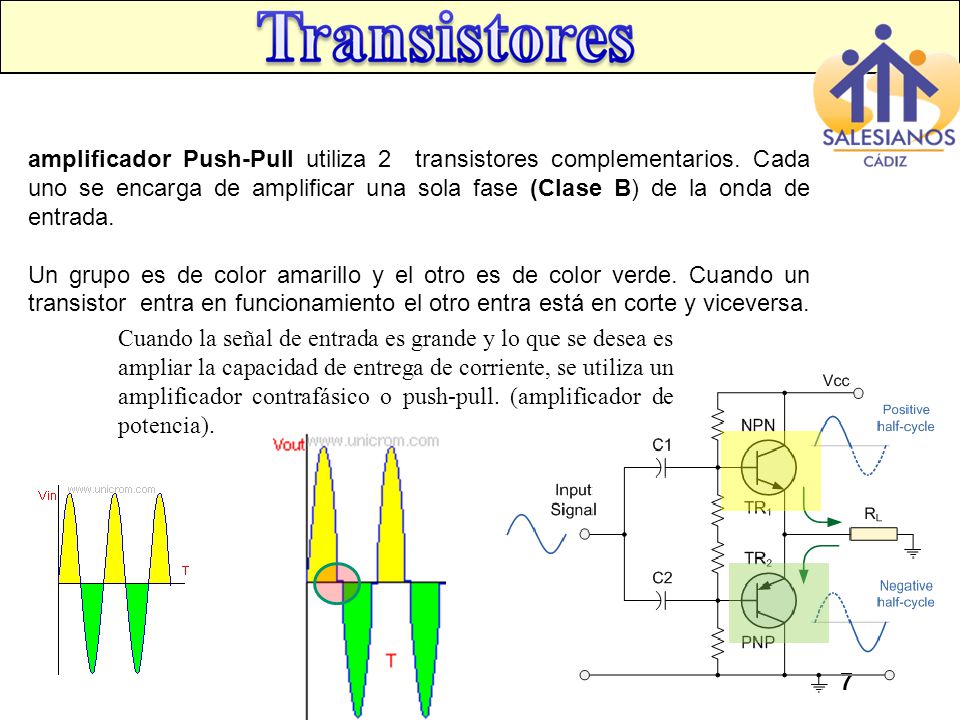

amplificador Push-Pull utiliza 2 transistores complementarios. Cada uno se encarga de amplificar una sola fase (Clase B) de la onda de entrada. Un grupo es de color amarillo y el otro es de color verde. Cuando un transistor entra en funcionamiento el otro entra está en corte y viceversa. Cuando la señal de entrada es grande y lo que se desea es ampliar la capacidad de entrega de corriente, se utiliza un amplificador contrafásico o push-pull. (amplificador de potencia).

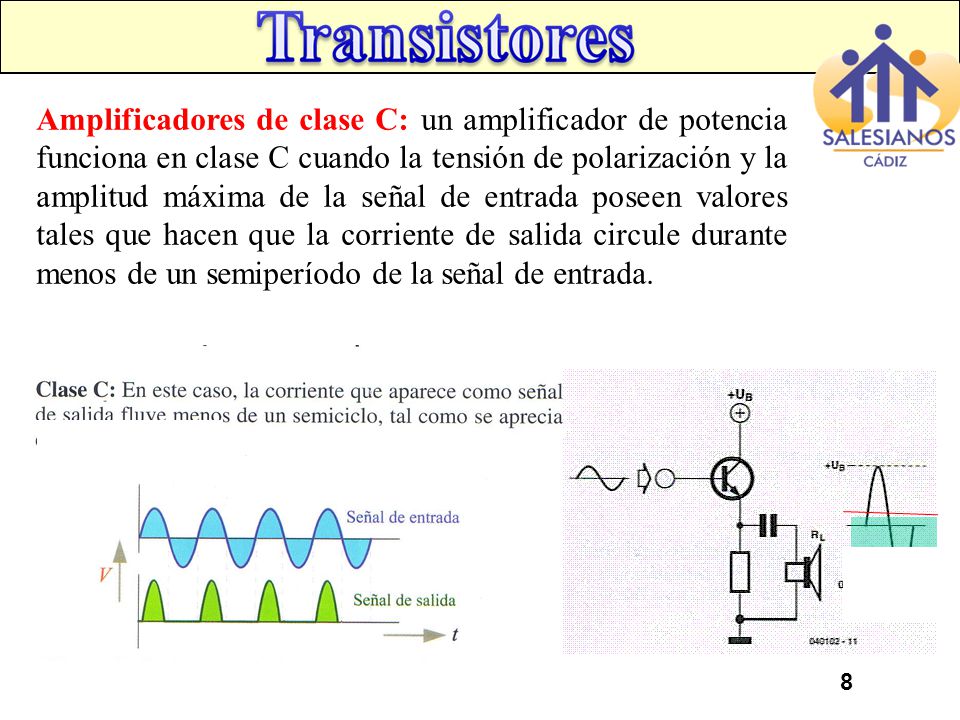

8 Amplificadores de clase C: un amplificador de potencia funciona en clase C cuando la tensión de polarización y la amplitud máxima de la señal de entrada poseen valores tales que hacen que la corriente de salida circule durante menos de un semiperíodo de la señal de entrada.

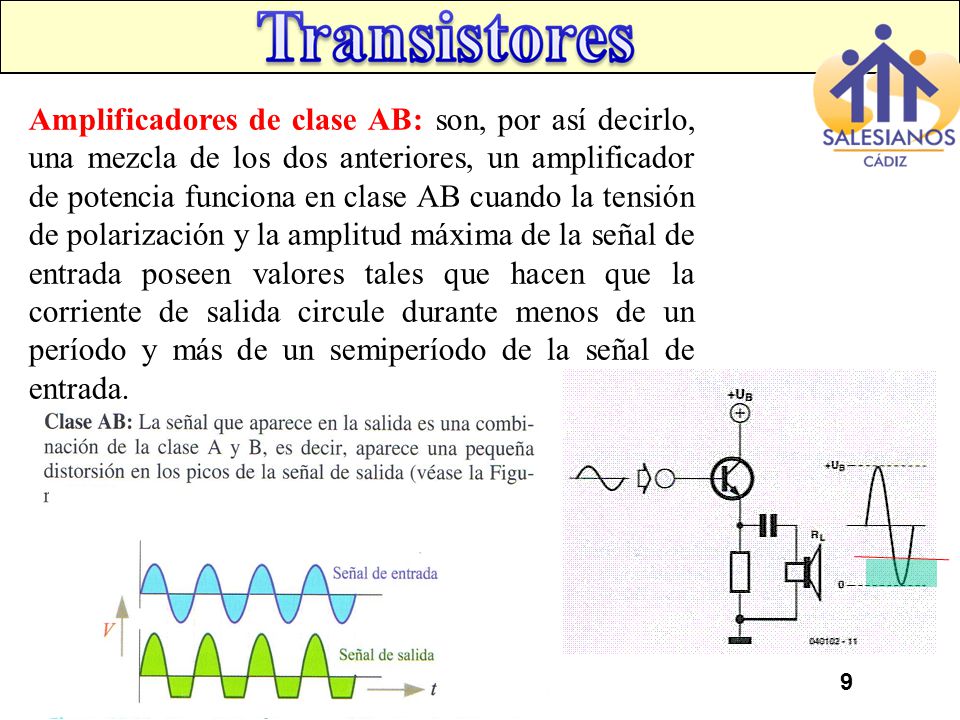

9 Amplificadores de clase AB: son, por así decirlo, una mezcla de los dos anteriores, un amplificador de potencia funciona en clase AB cuando la tensión de polarización y la amplitud máxima de la señal de entrada poseen valores tales que hacen que la corriente de salida circule durante menos de un período y más de un semiperíodo de la señal de entrada.
