PROTECCIÓN CATÓDICA VS. REVESTIMIENTO

Presentación del tema: "PROTECCIÓN CATÓDICA VS. REVESTIMIENTO"— Transcripción de la presentación:

1 PROTECCIÓN CATÓDICA VS. REVESTIMIENTO
CAPÍTULO 5 PROTECCIÓN CATÓDICA VS. REVESTIMIENTO

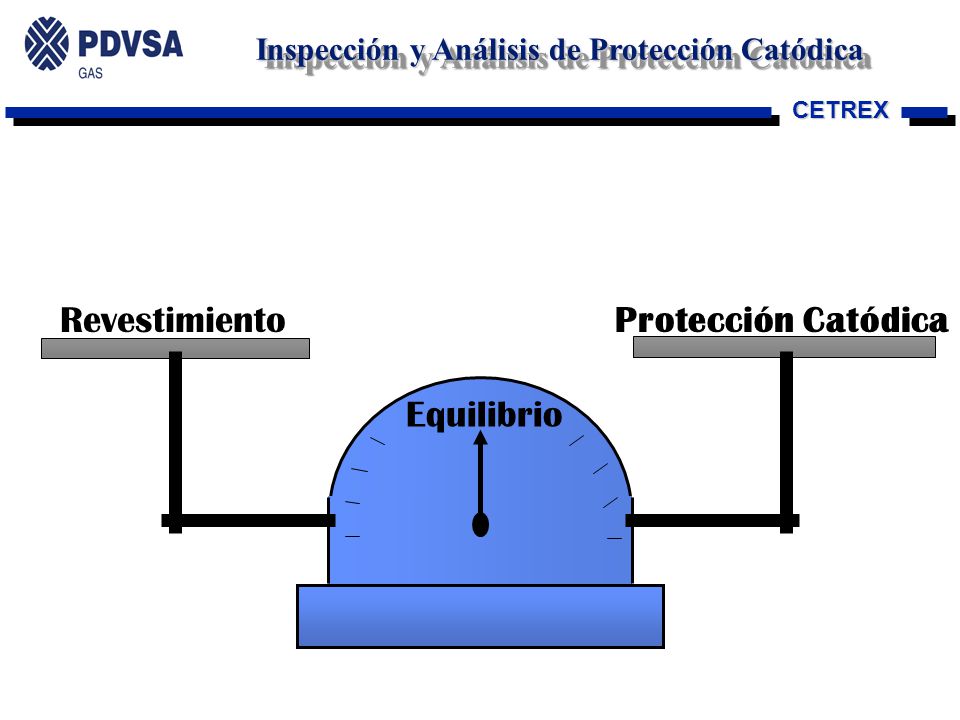

2 Revestimiento Protección Catódica Equilibrio

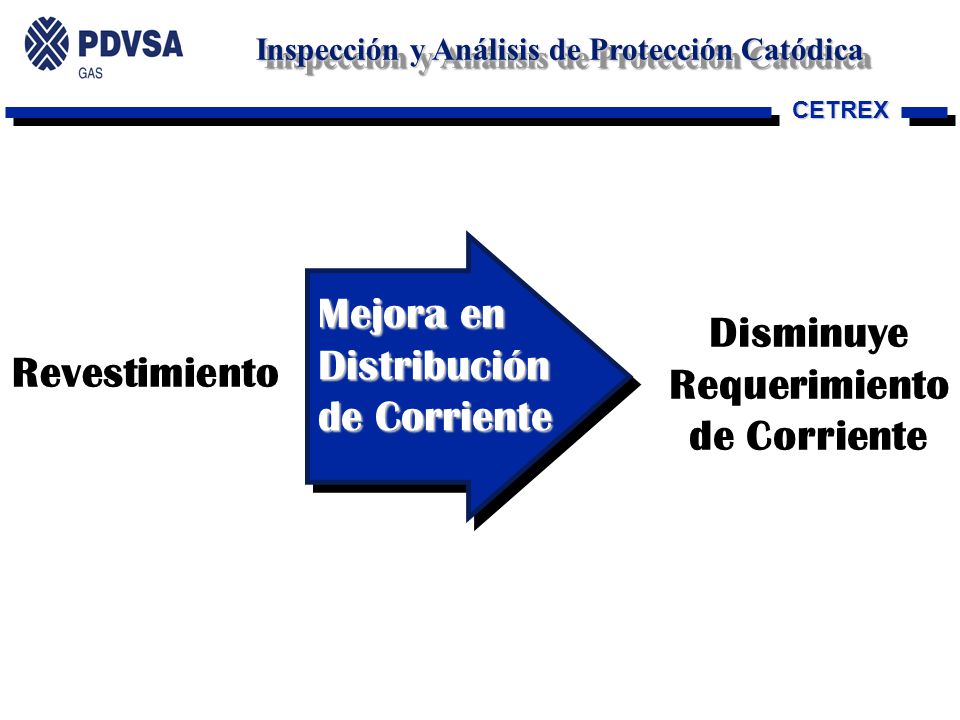

3 Mejora en Distribución de Corriente Disminuye Requerimiento de Corriente Revestimiento

4 RFS Resistencia de Fuga en los

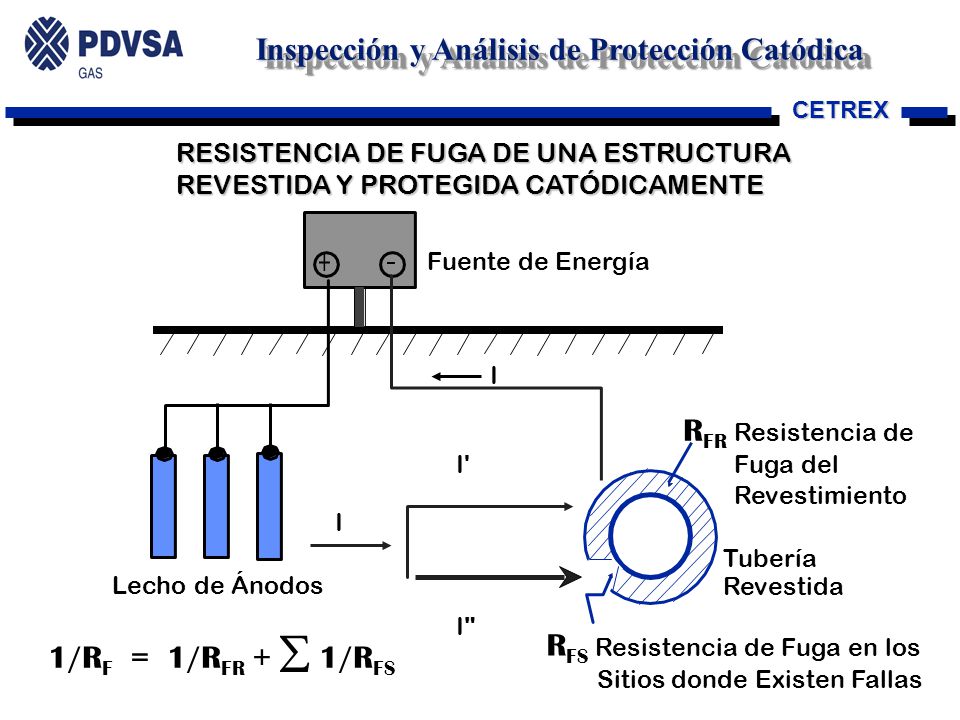

RESISTENCIA DE FUGA DE UNA ESTRUCTURA REVESTIDA Y PROTEGIDA CATÓDICAMENTE Fuente de Energía I RFR Resistencia de Fuga del Revestimiento I' I Tubería Lecho de Ánodos Revestida I" 1/RF = 1/RFR +  1/RFS RFS Resistencia de Fuga en los Sitios donde Existen Fallas

5 RESISTENCIA DE FUGA DEL SUELO
RF,S =  s r s es la resistividad del suelo en ohmio-cm r es el radio del defecto en cm.

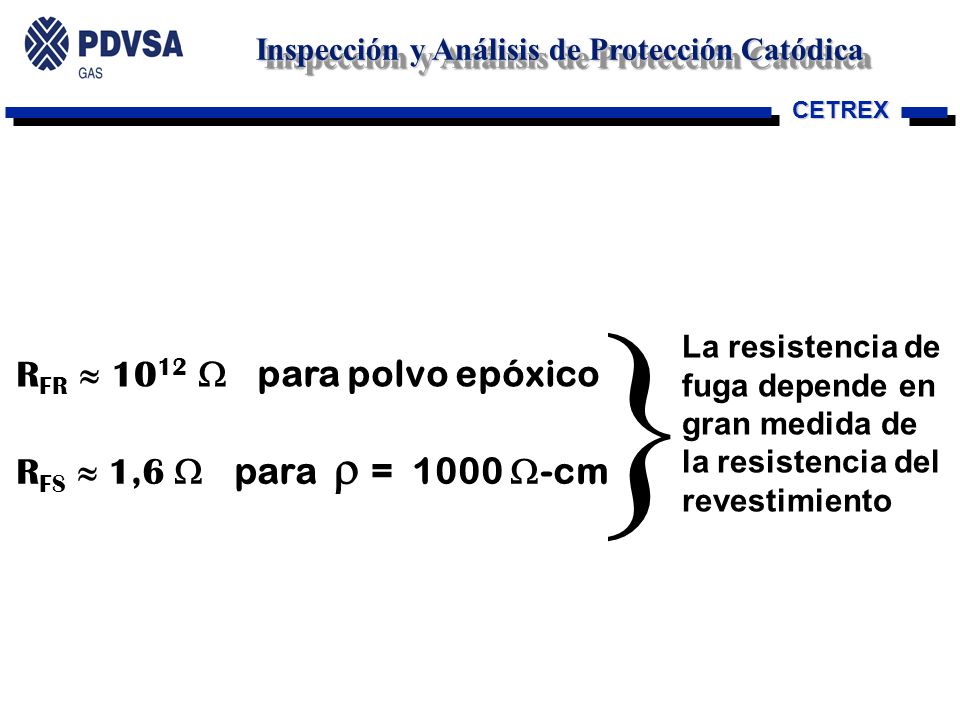

6  RFR  1012 para polvo epóxico RFS 1,6 para = 1000 -cm
La resistencia de fuga depende en gran medida de la resistencia del revestimiento RFR  1012 para polvo epóxico RFS 1,6 para = -cm

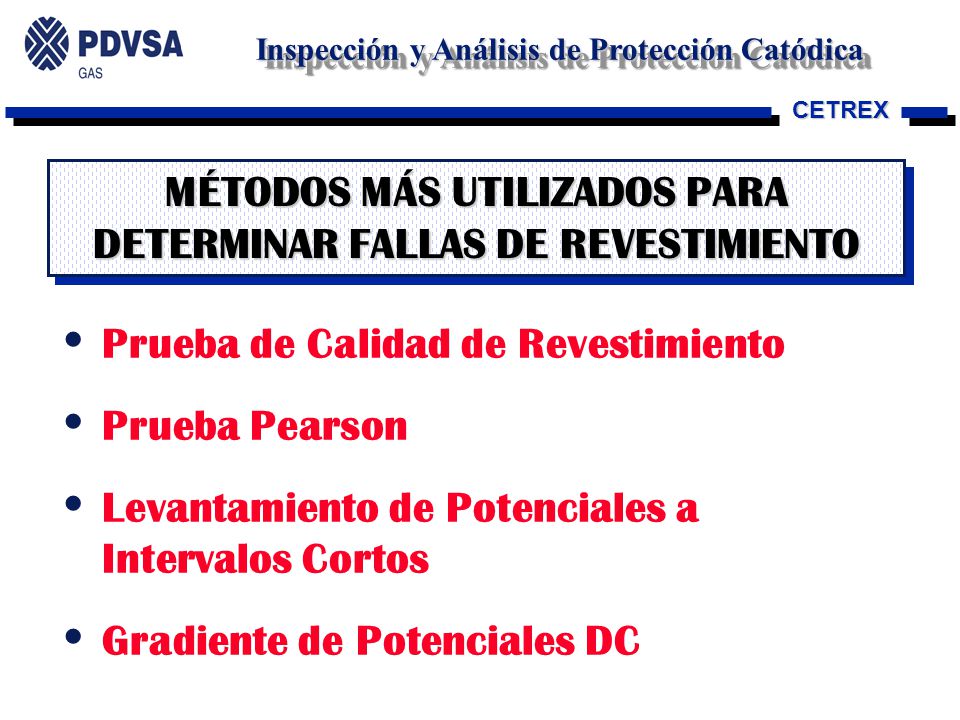

7 MÉTODOS MÁS UTILIZADOS PARA DETERMINAR FALLAS DE REVESTIMIENTO
Prueba de Calidad de Revestimiento Prueba Pearson Levantamiento de Potenciales a Intervalos Cortos Gradiente de Potenciales DC

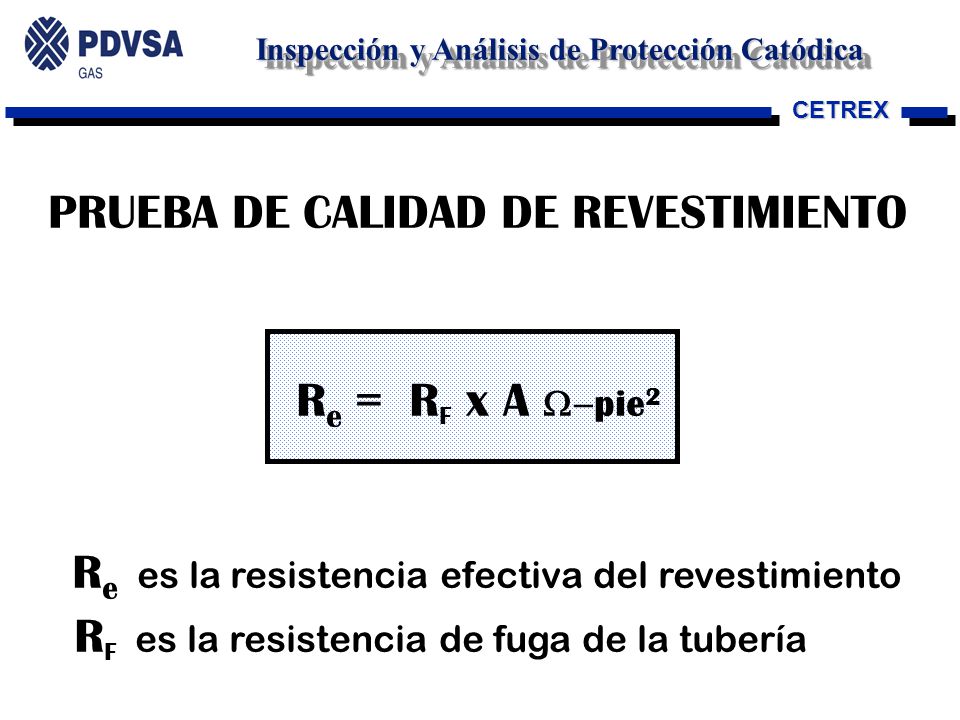

8 PRUEBA DE CALIDAD DE REVESTIMIENTO
Re = RF x A pie2 Re es la resistencia efectiva del revestimiento RF es la resistencia de fuga de la tubería

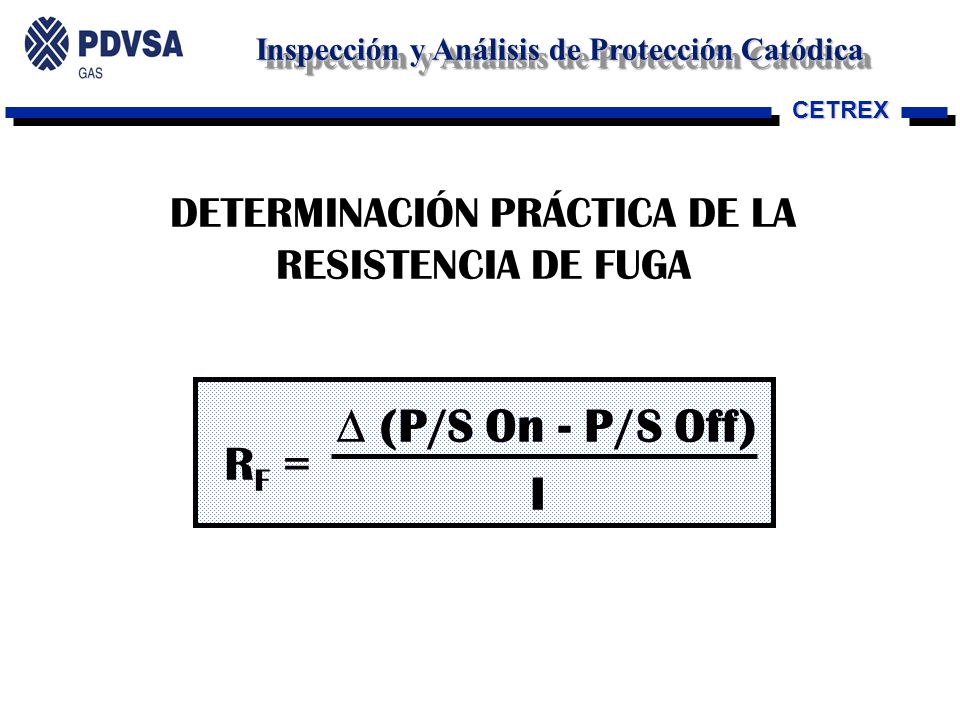

9 DETERMINACIÓN PRÁCTICA DE LA RESISTENCIA DE FUGA
RF = (P/S On - P/S Off) I

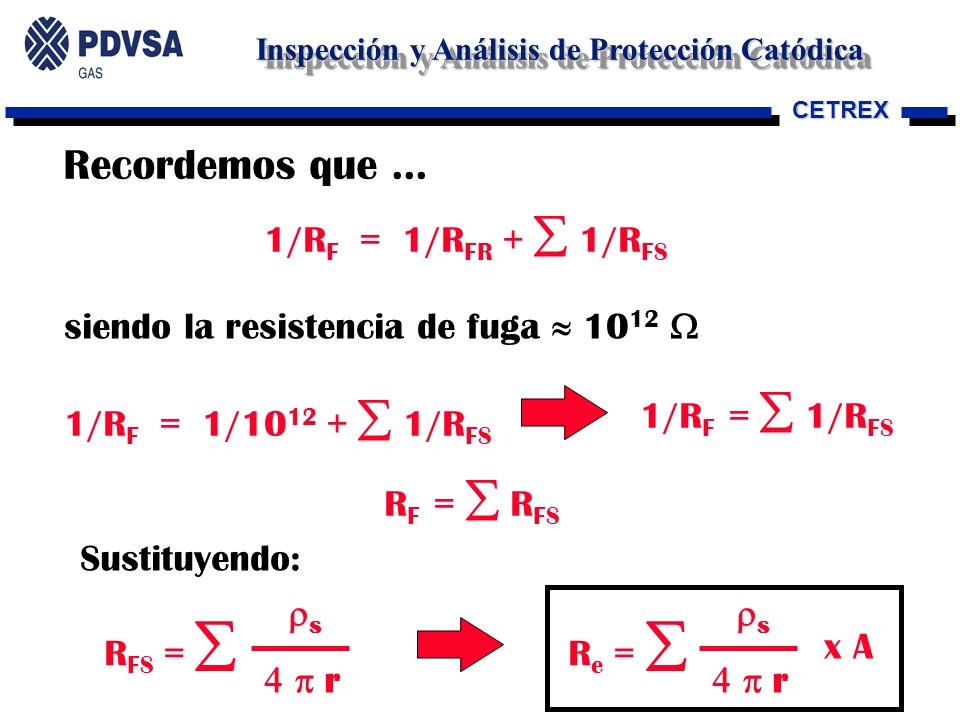

10 Recordemos que ... 1/RF = 1/RFR +  1/RFS
siendo la resistencia de fuga  1012  1/RF =  1/RFS 1/RF = 1/  1/RFS RF =  RFS Sustituyendo: s s RFS =  Re =  x A r r

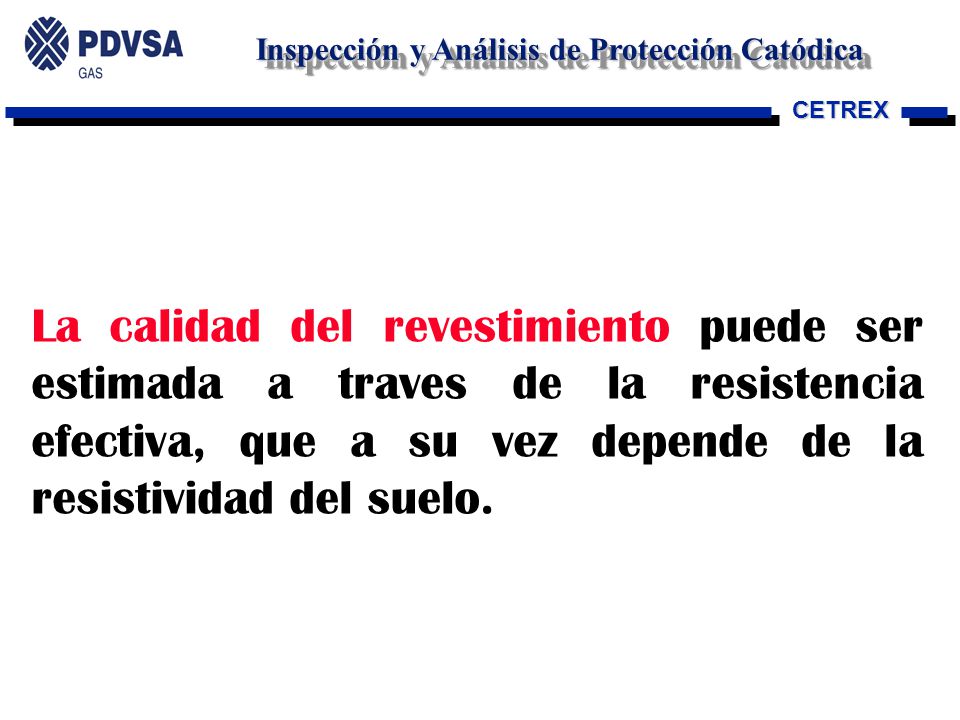

11 La calidad del revestimiento puede ser estimada a traves de la resistencia efectiva, que a su vez depende de la resistividad del suelo.

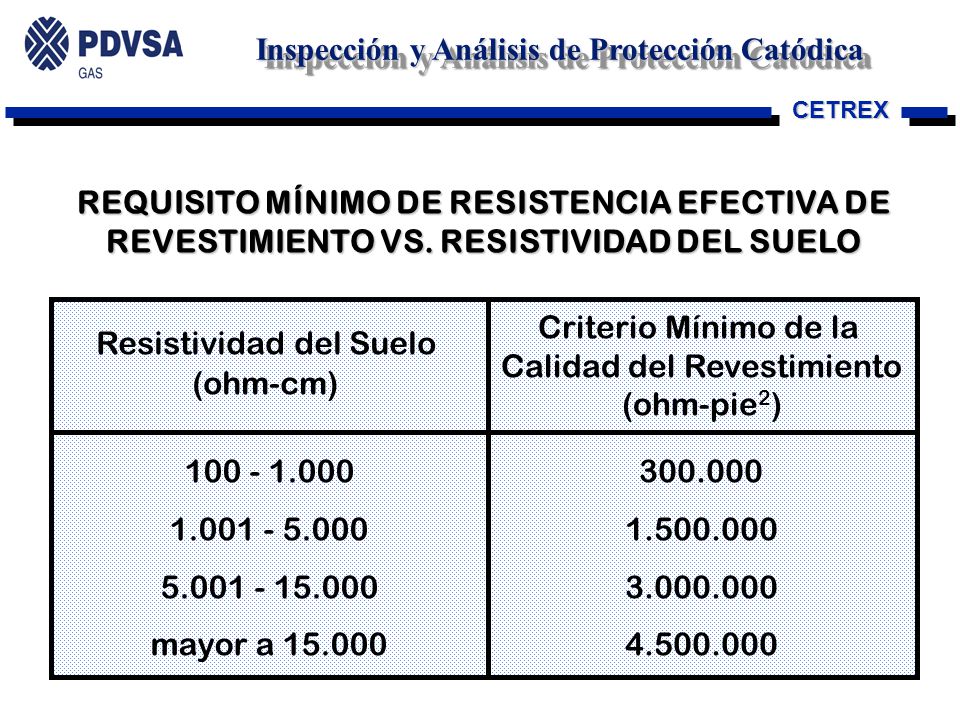

12 Calidad del Revestimiento
REQUISITO MÍNIMO DE RESISTENCIA EFECTIVA DE REVESTIMIENTO VS. RESISTIVIDAD DEL SUELO Criterio Mínimo de la Calidad del Revestimiento (ohm-pie2) Resistividad del Suelo (ohm-cm) mayor a

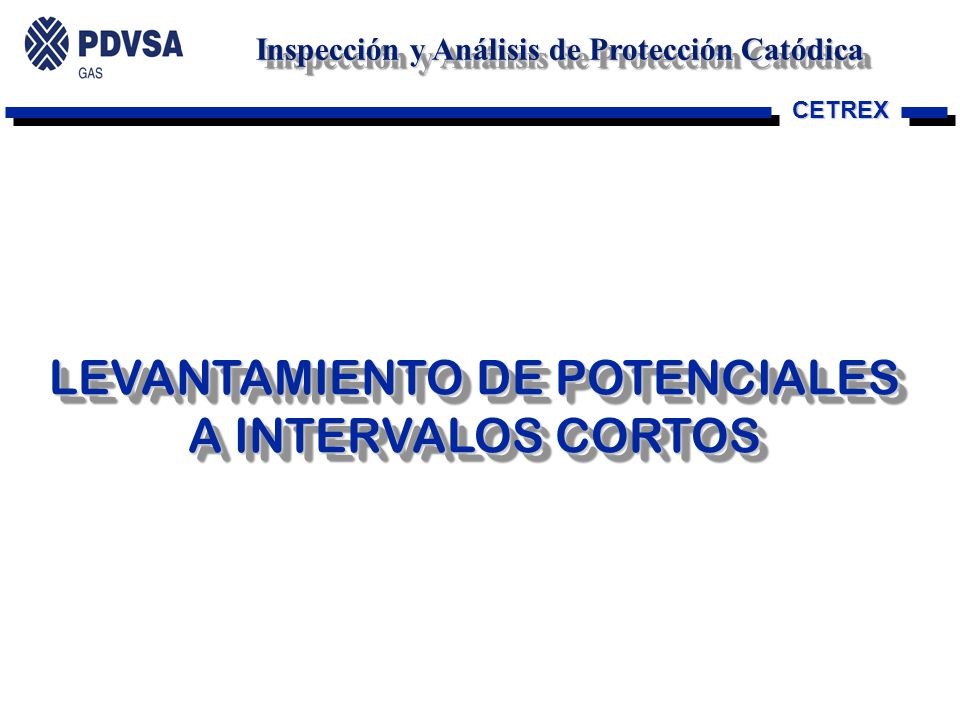

13 LEVANTAMIENTO DE POTENCIALES A INTERVALOS CORTOS

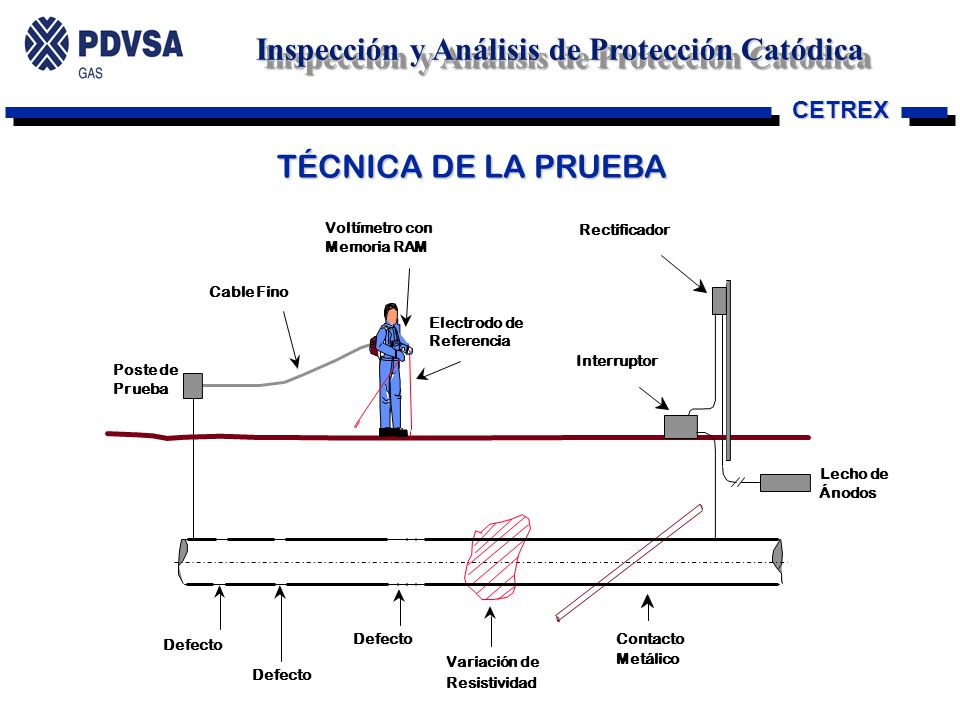

14 TÉCNICA DE LA PRUEBA Voltímetro con Rectificador Memoria RAM
Cable Fino Electrodo de Referencia Interruptor Poste de Prueba Lecho de Ánodos Defecto Defecto Contacto Variación de Metálico Defecto Resistividad

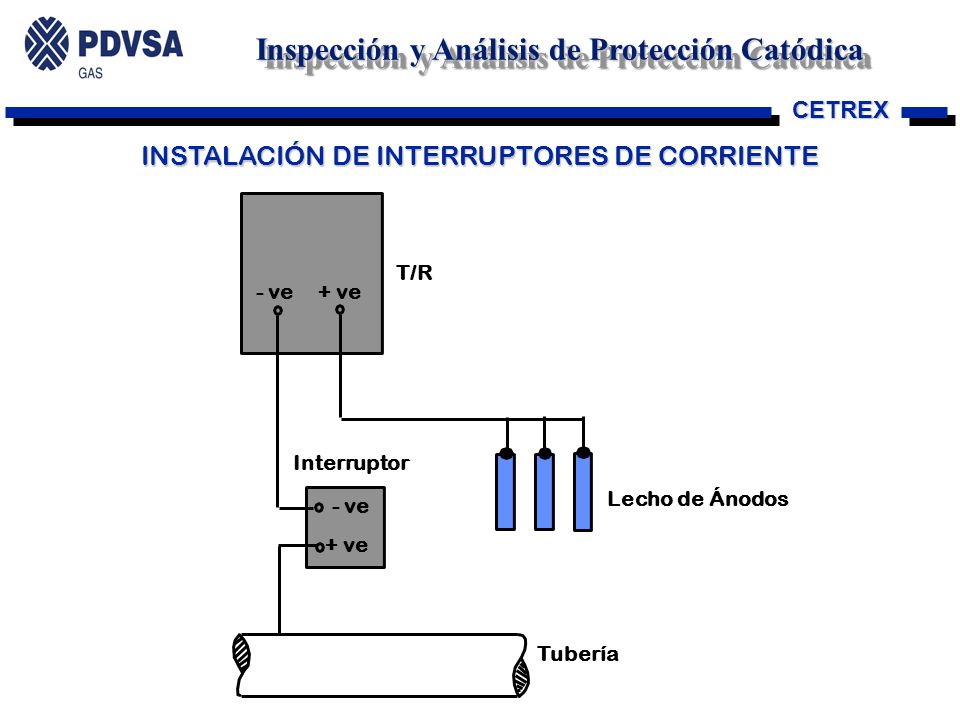

15 INSTALACIÓN DE INTERRUPTORES DE CORRIENTE
T/R - ve + ve Interruptor Lecho de Ánodos - ve + ve Tubería

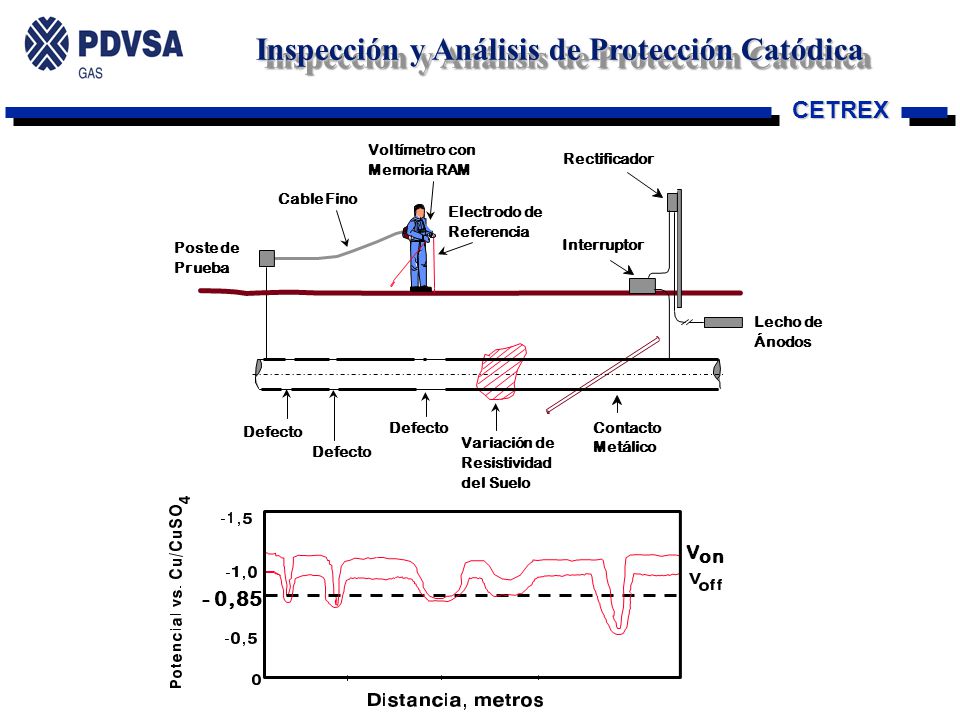

16 - 0,85 V on Voltímetro con Rectificador Memoria RAM Cable Fino
Electrodo de Referencia Poste de Interruptor Prueba Lecho de Ánodos Defecto Defecto Contacto Variación de Defecto Metálico Resistividad del Suelo V on - 0,85

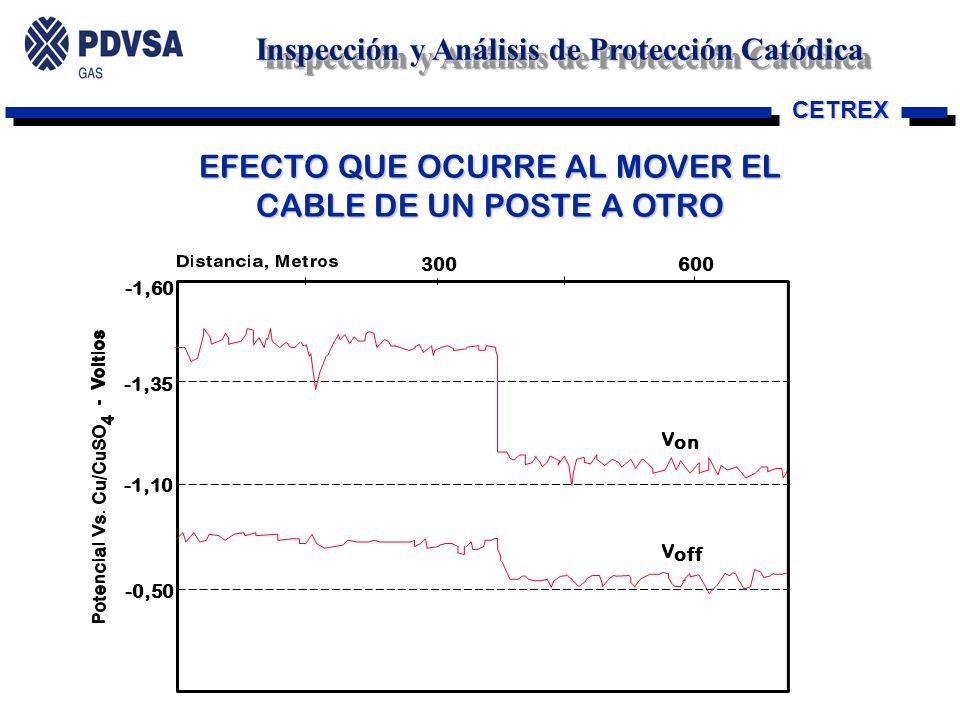

17 EFECTO QUE OCURRE AL MOVER EL CABLE DE UN POSTE A OTRO
300 600 -1,60 -1,35 V on -1,10 V off -0,50

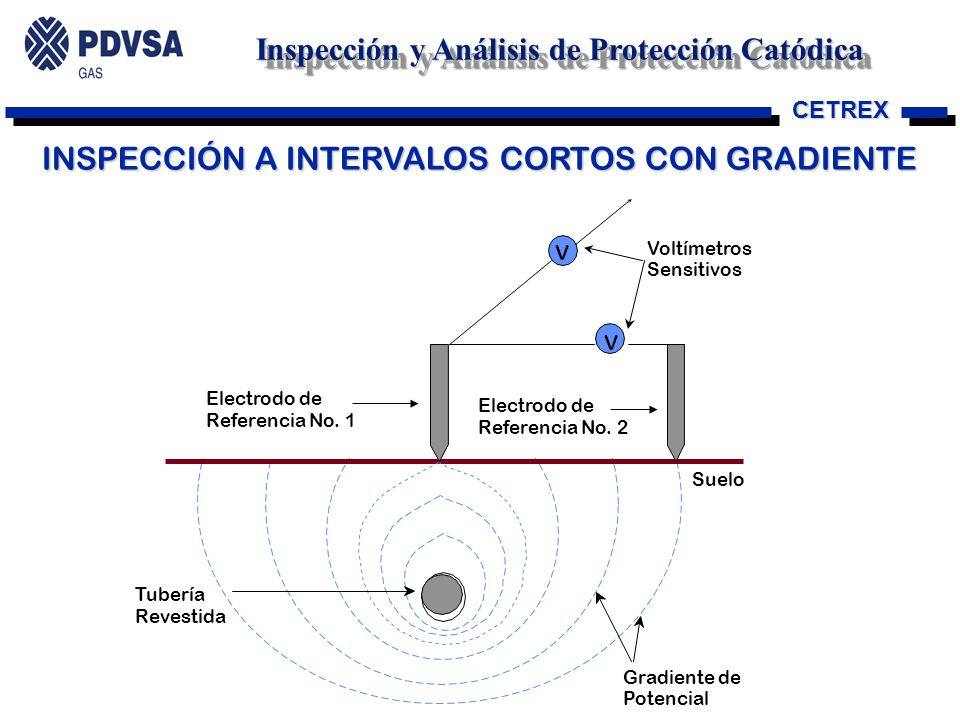

18 INSPECCIÓN A INTERVALOS CORTOS CON GRADIENTE
Voltímetros Sensitivos V Electrodo de Electrodo de Referencia No. 1 Referencia No. 2 Suelo Tubería Revestida Gradiente de Potencial

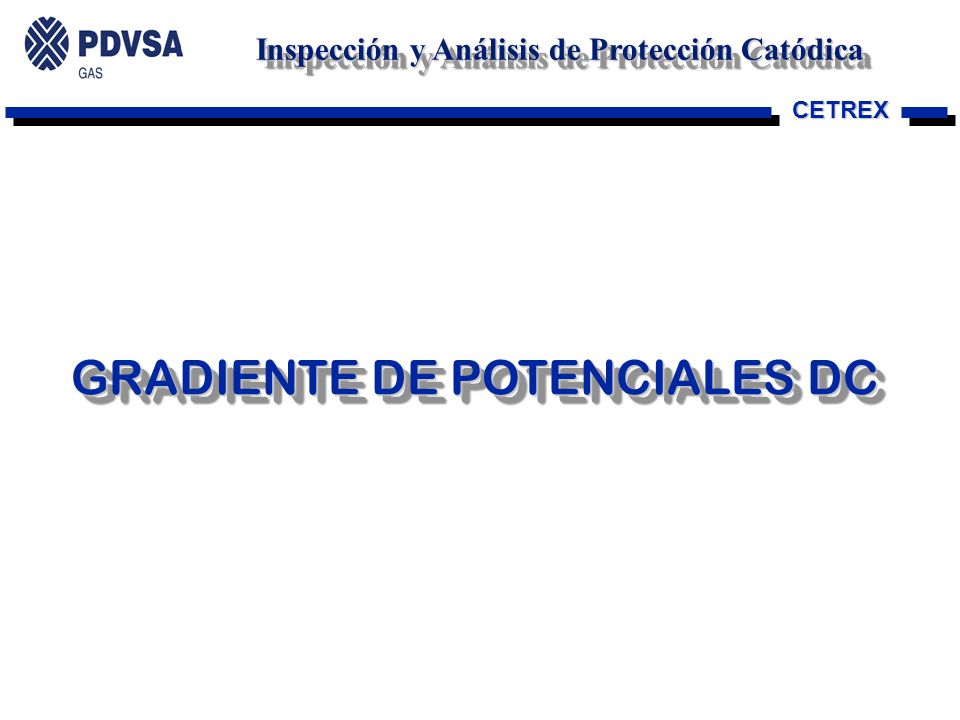

19 GRADIENTE DE POTENCIALES DC

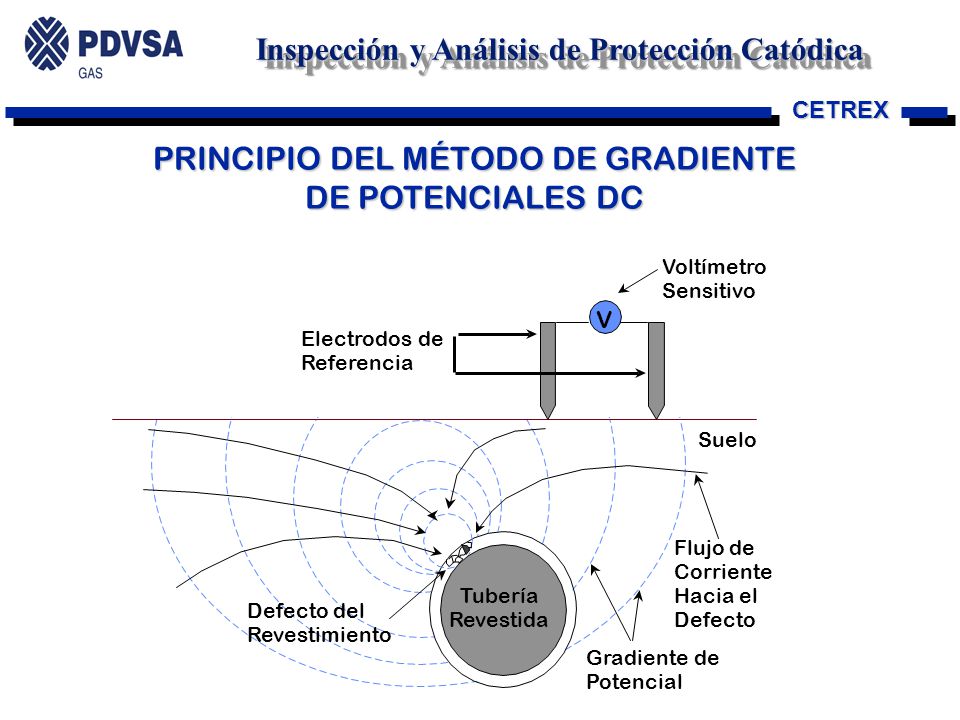

20 PRINCIPIO DEL MÉTODO DE GRADIENTE DE POTENCIALES DC
Voltímetro Sensitivo V Electrodos de Referencia Suelo Flujo de Corriente Tubería Hacia el Defecto del Revestida Defecto Revestimiento Gradiente de Potencial

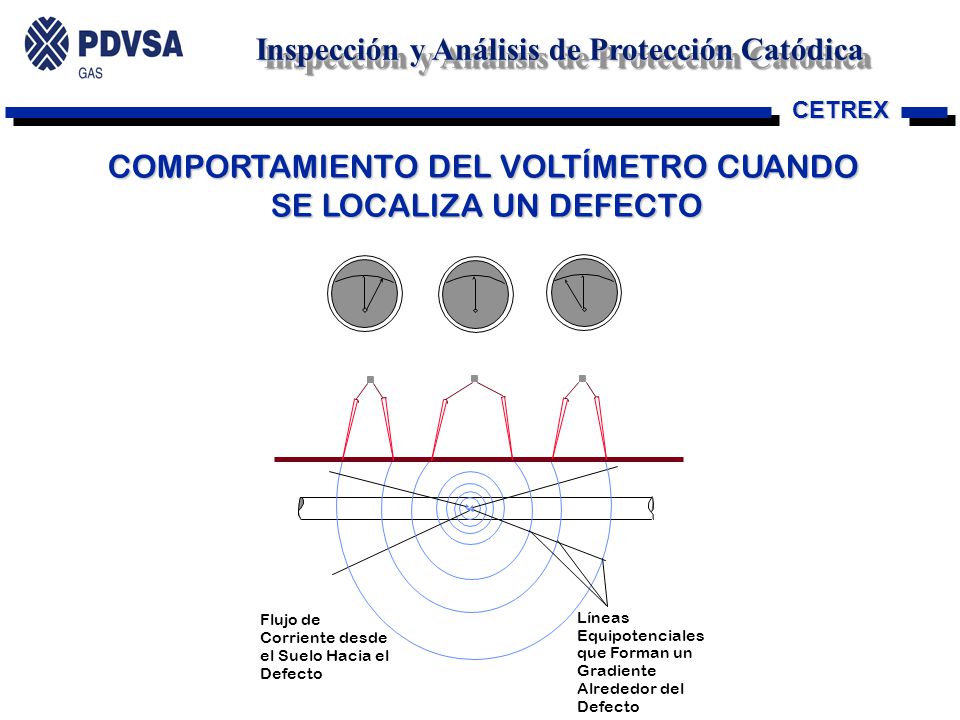

21 COMPORTAMIENTO DEL VOLTÍMETRO CUANDO
SE LOCALIZA UN DEFECTO Flujo de Líneas Corriente desde Equipotenciales el Suelo Hacia el que Forman un Defecto Gradiente Alrededor del Defecto

22 CLASIFICACIÓN DE LOS DEFECTOS
DE ACUERDO A SU % IR Categoría < 15 % IR Categoría % IR Categoría % IR

23 CARACTERÍSTICAS DE LOS DEFECTOS
Catódico / Catódico Catódico / Anódico Anódico / Anódico
