Descubriendo la ley de Ohm

Presentación del tema: "Descubriendo la ley de Ohm"— Transcripción de la presentación:

1 Descubriendo la ley de Ohm
Experimentos de comprobación

2 Experimentando

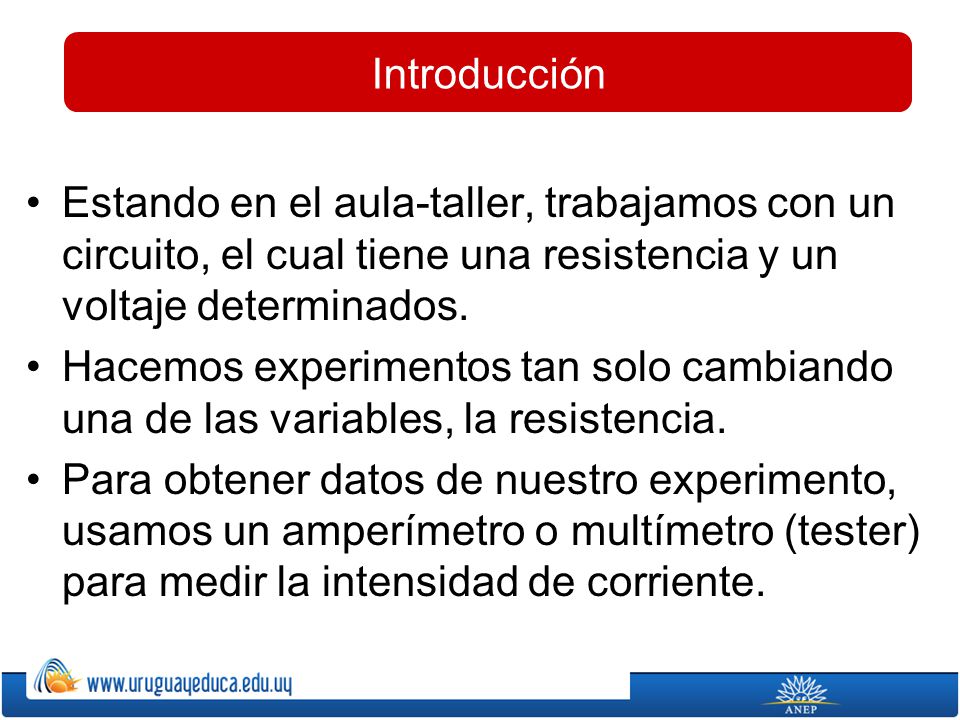

3 Introducción Estando en el aula-taller, trabajamos con un circuito, el cual tiene una resistencia y un voltaje determinados. Hacemos experimentos tan solo cambiando una de las variables, la resistencia. Para obtener datos de nuestro experimento, usamos un amperímetro o multímetro (tester) para medir la intensidad de corriente.

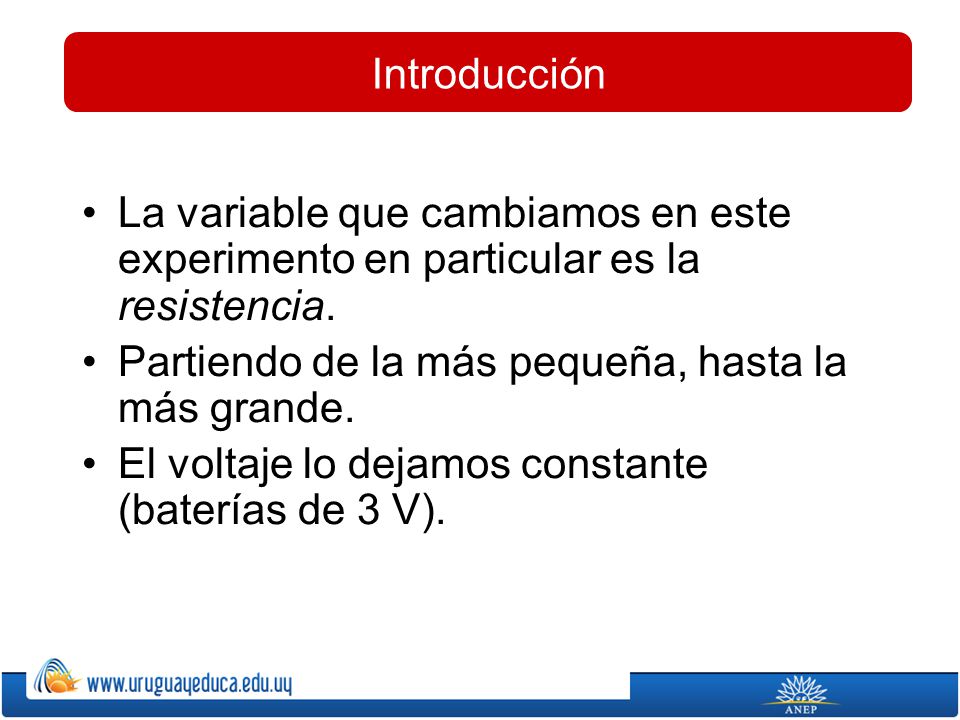

4 Introducción La variable que cambiamos en este experimento en particular es la resistencia. Partiendo de la más pequeña, hasta la más grande. El voltaje lo dejamos constante (baterías de 3 V).

5 El circuito A A Multímetro

6 El experimento

7 Vamos cambiando las resistencias en (Ω).

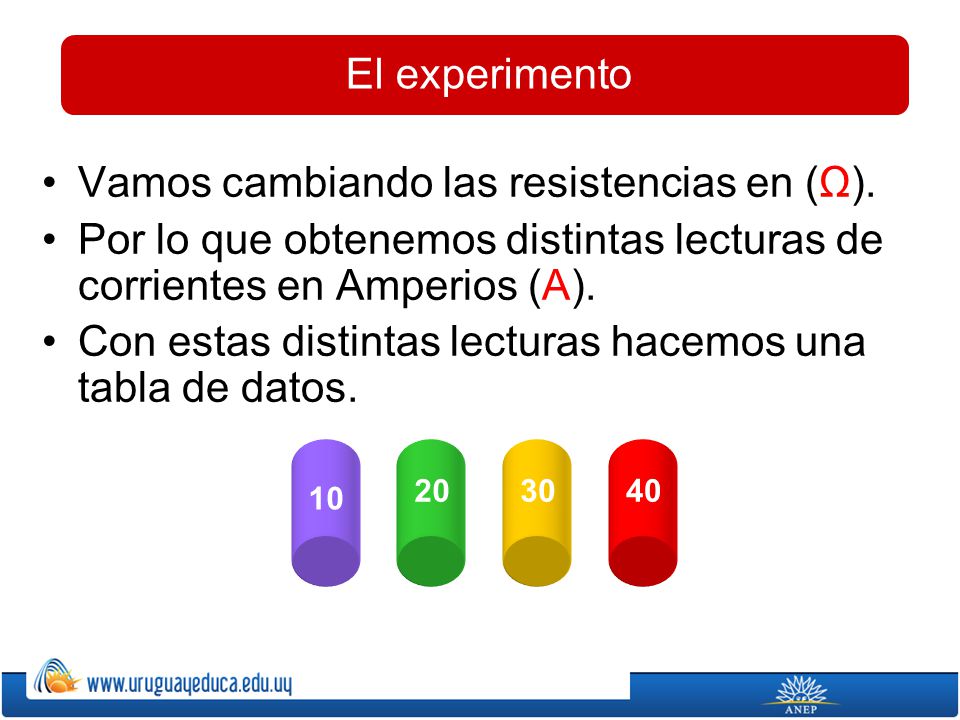

El experimento Vamos cambiando las resistencias en (Ω). Por lo que obtenemos distintas lecturas de corrientes en Amperios (A). Con estas distintas lecturas hacemos una tabla de datos. 20 30 40 10

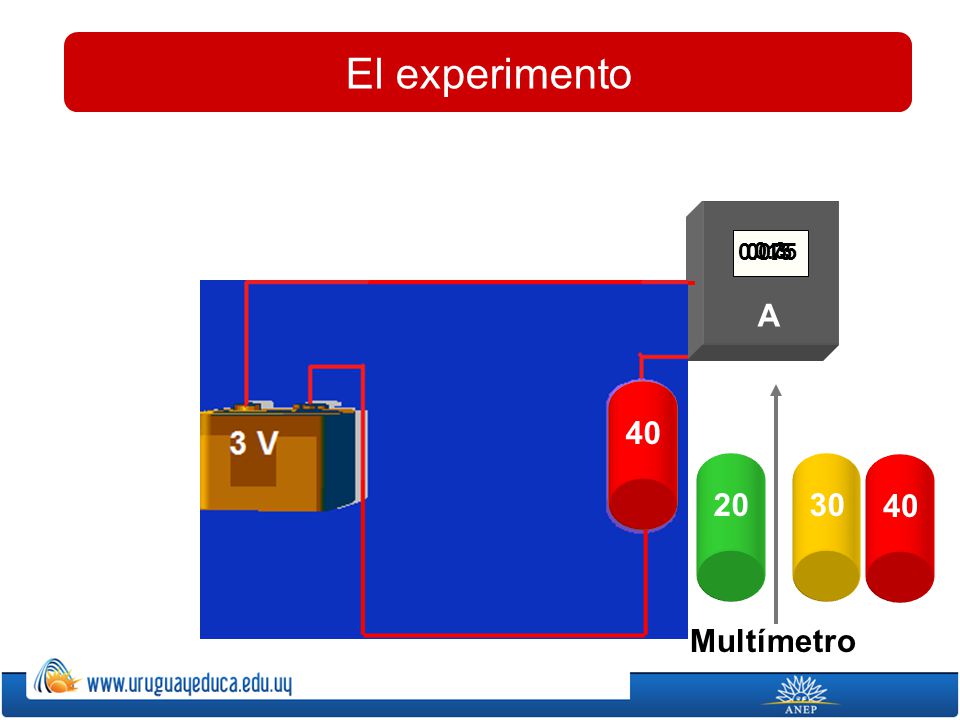

8 El experimento A A 0.075 0.1 0.15 0.3 30 20 40 10 20 30 40 Multímetro

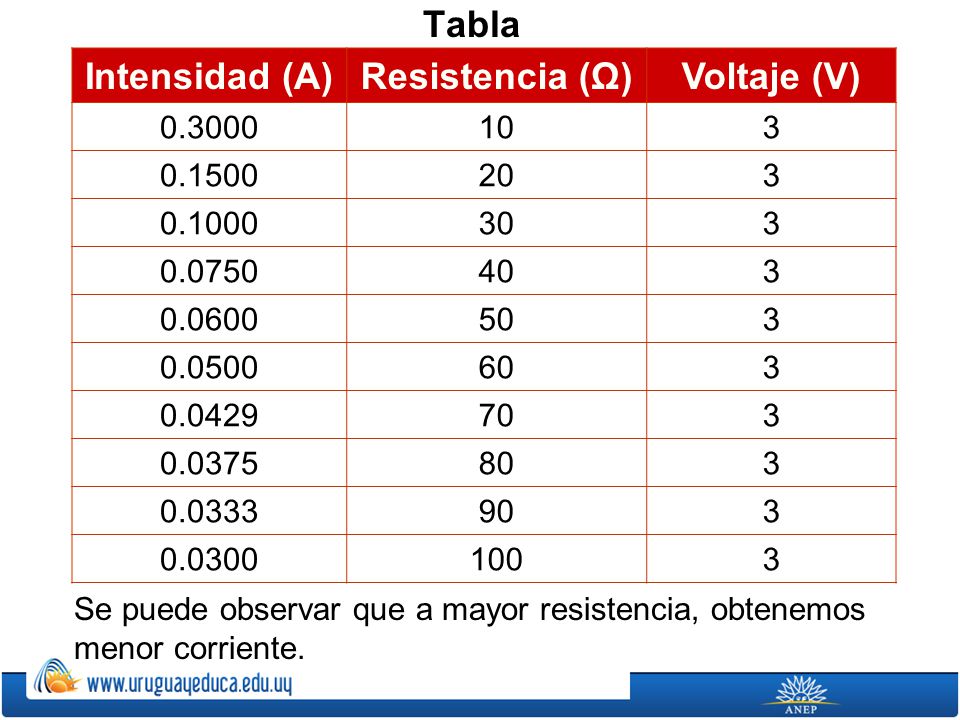

9 Tabla Intensidad (A) Resistencia (Ω) Voltaje (V)
0.3000 10 3 0.1500 20 0.1000 30 0.0750 40 0.0600 50 0.0500 60 0.0429 70 0.0375 80 0.0333 90 0.0300 100 Se puede observar que a mayor resistencia, obtenemos menor corriente.

10 Se observa además que a mayor resistencia, obtenemos menor corriente.
I x R Resultado x 10 3 x 20 x 30 x 40 x 50 x 60 x 70 3.003 x 80 x 90 2.997 x 100 Si hacemos el producto entre la Intensidad (I) y la Resistencia (R), nos daremos cuenta de que el producto corresponde al voltaje. Se observa además que a mayor resistencia, obtenemos menor corriente.

11 Deduciendo la ley de Ohm

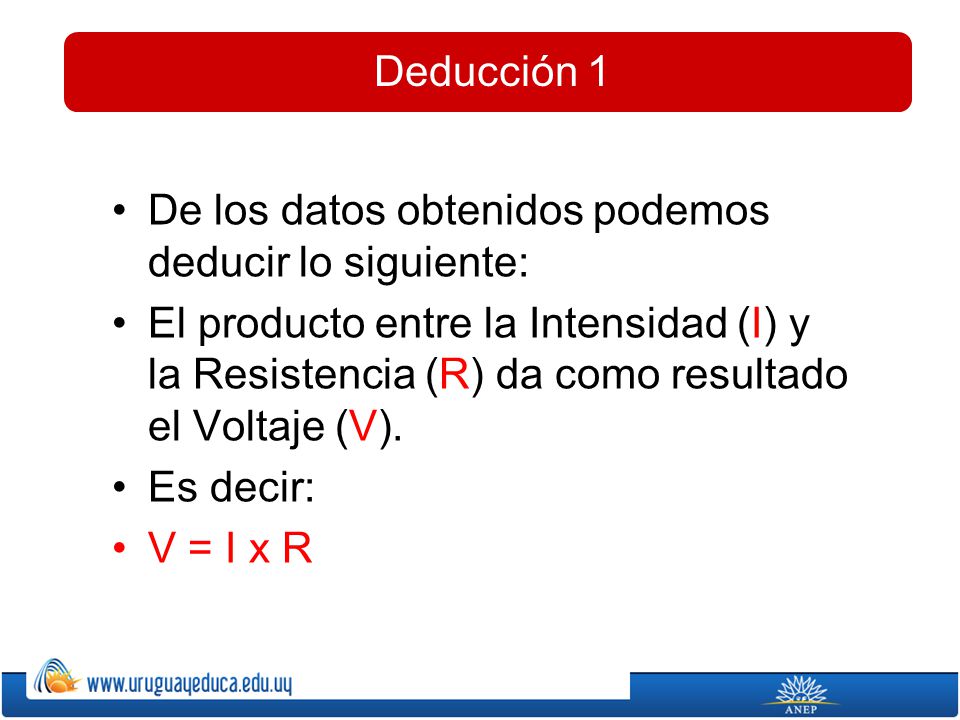

12 Deducción 1 De los datos obtenidos podemos deducir lo siguiente: El producto entre la Intensidad (I) y la Resistencia (R) da como resultado el Voltaje (V). Es decir: V = I x R

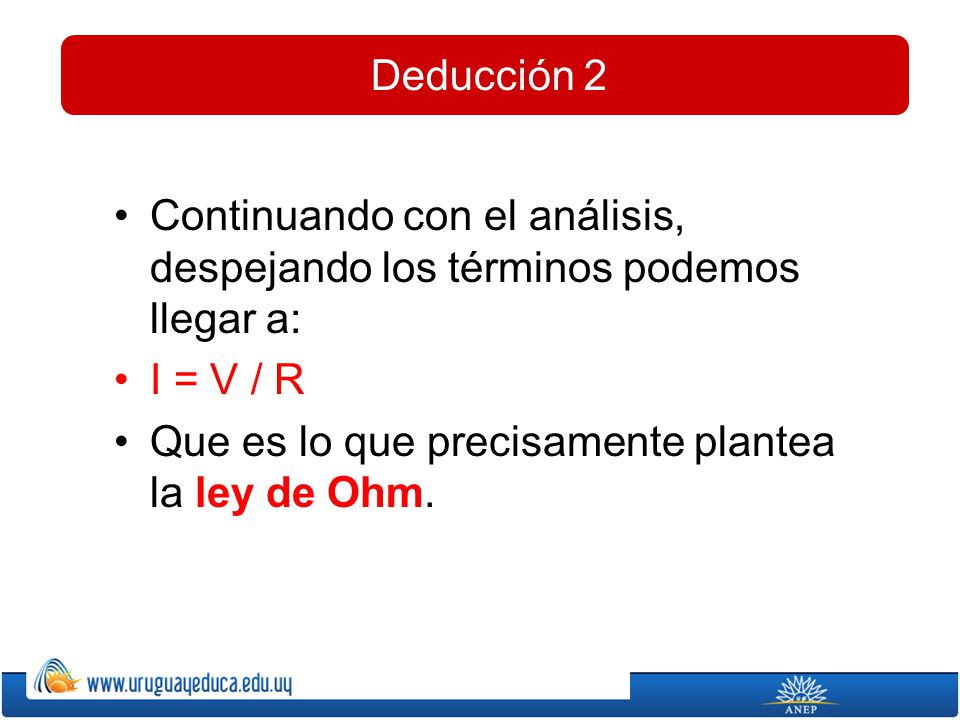

13 Deducción 2 Continuando con el análisis, despejando los términos podemos llegar a: I = V / R Que es lo que precisamente plantea la ley de Ohm.

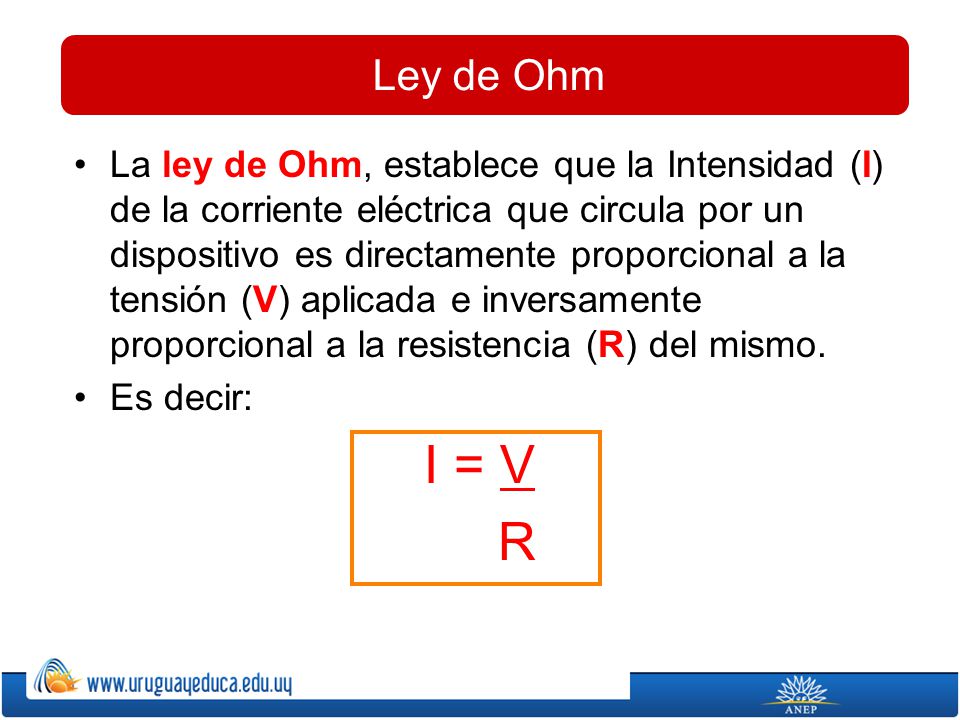

14 Ley de Ohm La ley de Ohm, establece que la Intensidad (I) de la corriente eléctrica que circula por un dispositivo es directamente proporcional a la tensión (V) aplicada e inversamente proporcional a la resistencia (R) del mismo. Es decir: I = V R
