Estructura y propiedades de los canales de iones Jueves 16 de abril: 14.30-17.30 ftp://einstein.ciencias.uchile.cl/ Cursos_2009 CursoTroncal Clase 1 er.

Presentación del tema: "Estructura y propiedades de los canales de iones Jueves 16 de abril: 14.30-17.30 ftp://einstein.ciencias.uchile.cl/ Cursos_2009 CursoTroncal Clase 1 er."— Transcripción de la presentación:

1 Estructura y propiedades de los canales de iones Jueves 16 de abril: 14.30-17.30 ftp://einstein.ciencias.uchile.cl/ Cursos_2009 CursoTroncal Clase 1 er semestre

2 Canales de iones dependientes de potencial eléctrico. Artículos para el seminario del martes 20 de abril: Doyleetal1998Science_280_69.pdf JiangEtal2003Nature423_42.pdf JiangEtal2003Nature_423_33.pdf Los archivos pdf están en el disco compacto. Hay además un archivo ppt con las figuras.

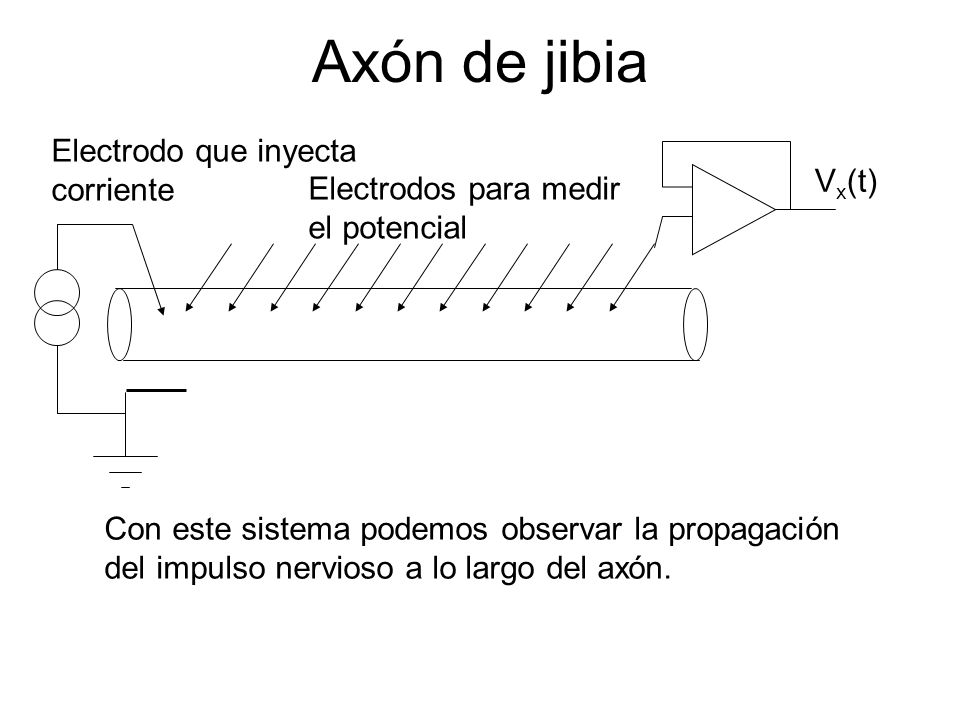

3 Axón de jibia Electrodo que inyecta corriente Electrodos para medir el potencial Con este sistema podemos observar la propagación del impulso nervioso a lo largo del axón. V x (t)

4 Estímulo en de 25 microamperes en x = 0. Dura 0,5 milisegundos y empieza a t = 0 milisegundo. Registro del potencial eléctrico intracelular a lo largo del nervio. 0.00 ms

5 0.04 ms0.12 ms0.52 ms1.24 ms1.88 ms2.28 ms2.92 ms3.72 ms4.60 ms5.48 ms6.44 ms8.04 ms8.84 ms9.80 ms10.76 ms15.12 ms

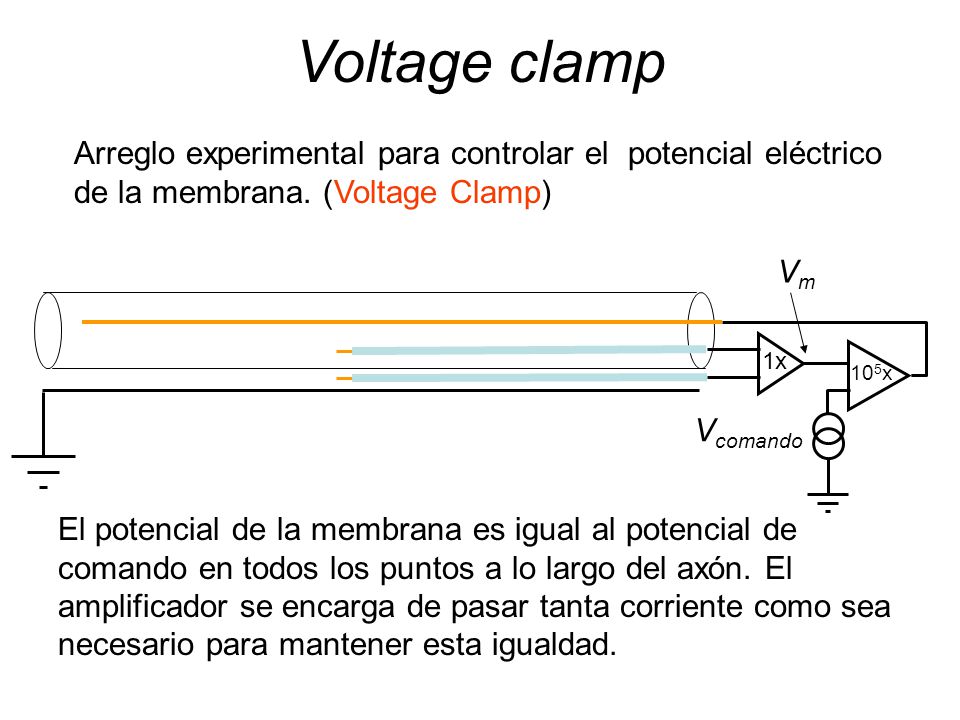

6 Arreglo experimental para controlar el potencial eléctrico de la membrana. (Voltage Clamp) V comando El potencial de la membrana es igual al potencial de comando en todos los puntos a lo largo del axón. El amplificador se encarga de pasar tanta corriente como sea necesario para mantener esta igualdad. Voltage clamp VmVm 1x 10 5 x

7 Arreglo experimental para controlar el potencial eléctrico de la membrana. (Voltage Clamp) El potencial de la membrana es igual al comando. El ampérmetro A mide la corriente que pasa por la membrana contenida en 1 cm lineal de axón. A Voltage clamp V comando VmVm 1x 10 5 x

8 Hodgkin y Huxley 1952 J. Physiol (London) 117:500-544 Latorre et al Biofísica y Fisiología Celular. Sevilla,1996 Voltage clamp de un axón de jibia

9 Voltage clamp de un axón de jibia en presencia de TTX, bloqueador de los canales de Na. La corriente que queda es la llevada por los canales de potasio

10 La corriente de llevada por los canales de sodio es la diferencia de la corriente control – corriente con TTX.

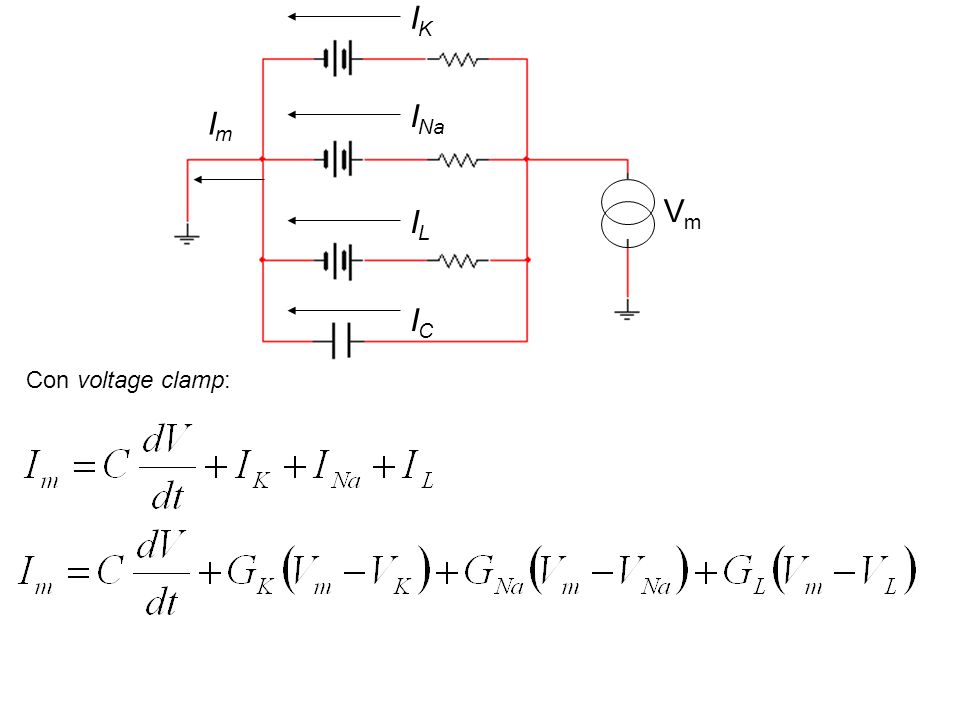

11 IKIK I Na ILIL ICIC ImIm Con voltage clamp: VmVm

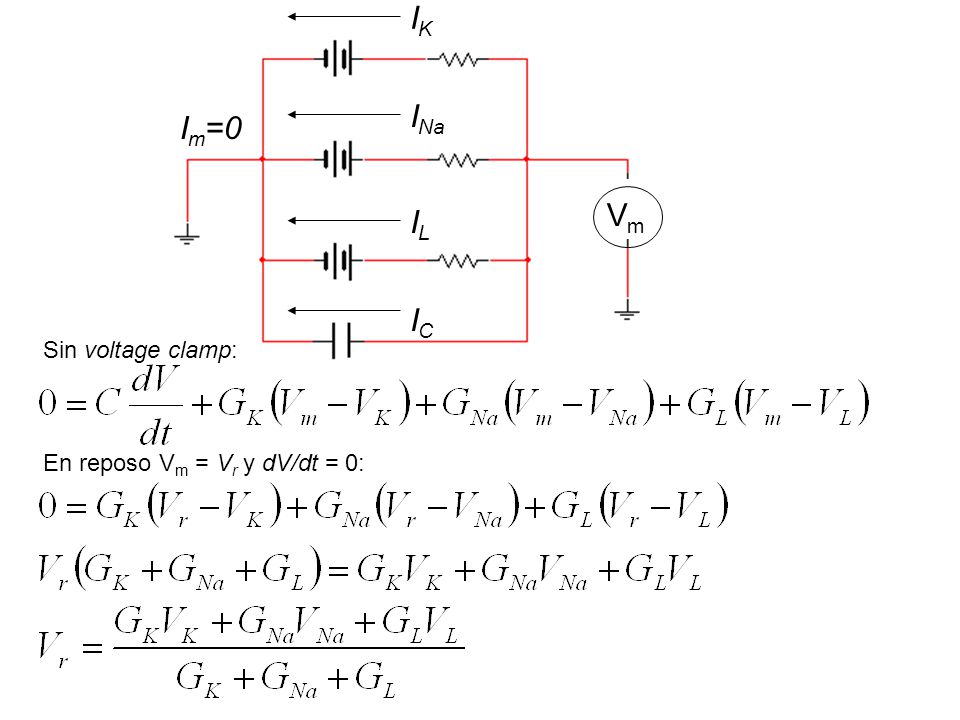

12 IKIK I Na ILIL ICIC I m =0 Sin voltage clamp: VmVm En reposo V m = V r y dV/dt = 0:

13 Potencial de acción de membrana. Tiempo, (ms) Vm, (mV) Im, (mAcm -2 ) V Na VLVL VKVK

14 Potencial de acción de membrana. Tiempo, (ms) Vm, (mV) Im, (mAcm -2 ) V Na VLVL VKVK

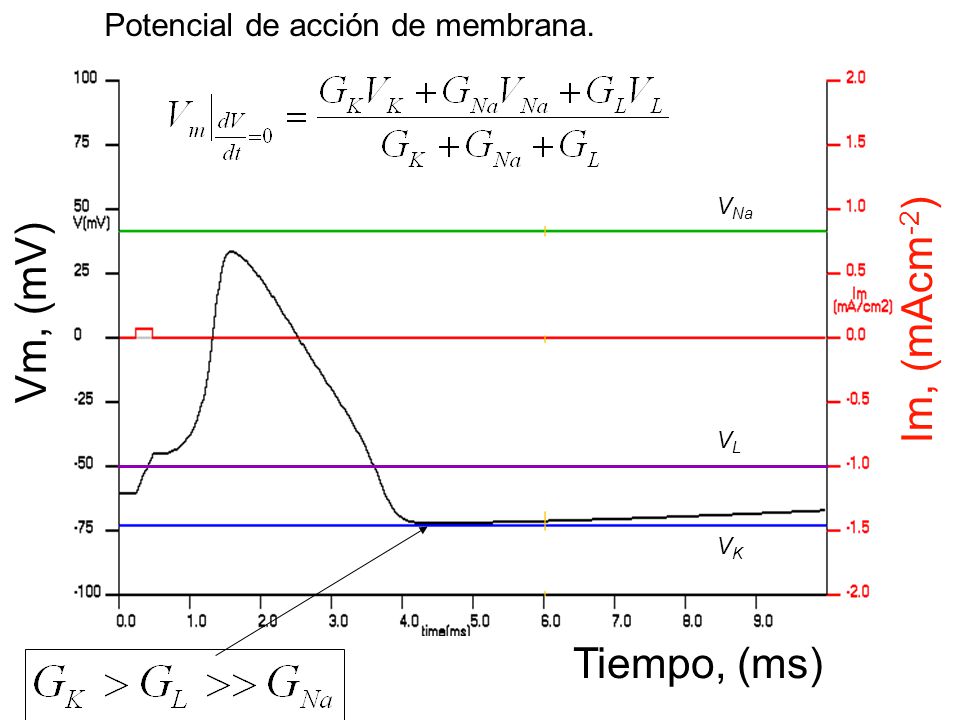

15 Potencial de acción de membrana. Tiempo, (ms) Vm, (mV) Im, (mAcm -2 ) V Na VLVL VKVK

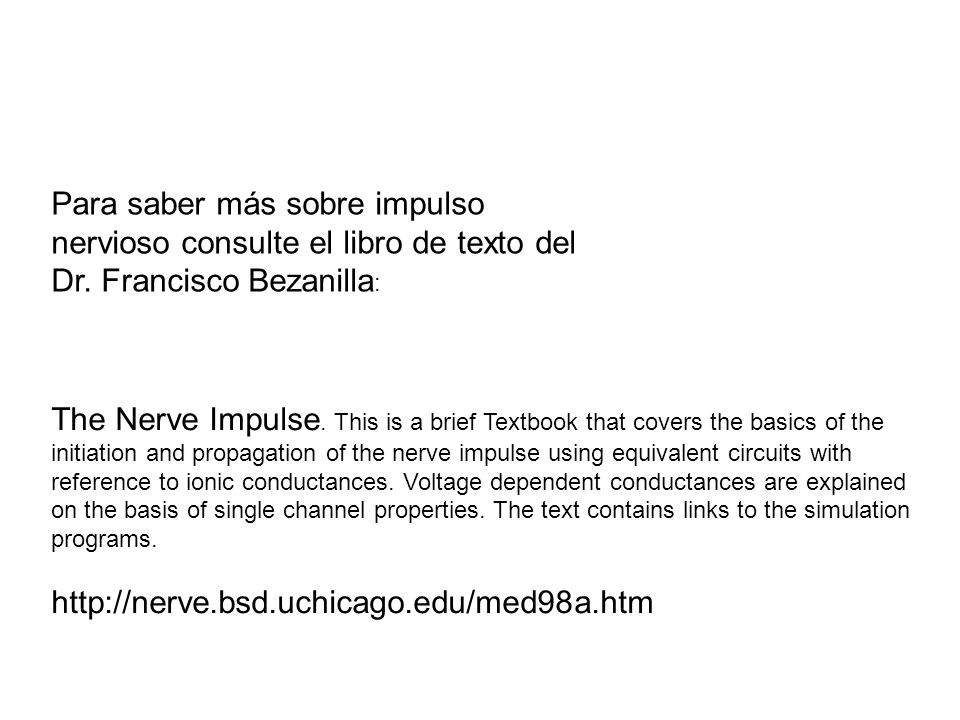

16 The Nerve Impulse. This is a brief Textbook that covers the basics of the initiation and propagation of the nerve impulse using equivalent circuits with reference to ionic conductances. Voltage dependent conductances are explained on the basis of single channel properties. The text contains links to the simulation programs. http://nerve.bsd.uchicago.edu/med98a.htm Para saber más sobre impulso nervioso consulte el libro de texto del Dr. Francisco Bezanilla :

17 Los canales responsables del potencial de acción en el axón gigante de jibia tienen dos atributos importantes. Selectividad. Conducen Na + o K + en forma excluyente. Excitabilidad. Capacidad de cambiar su capacidad de conducir iones en función del voltaje.

18 Estructura

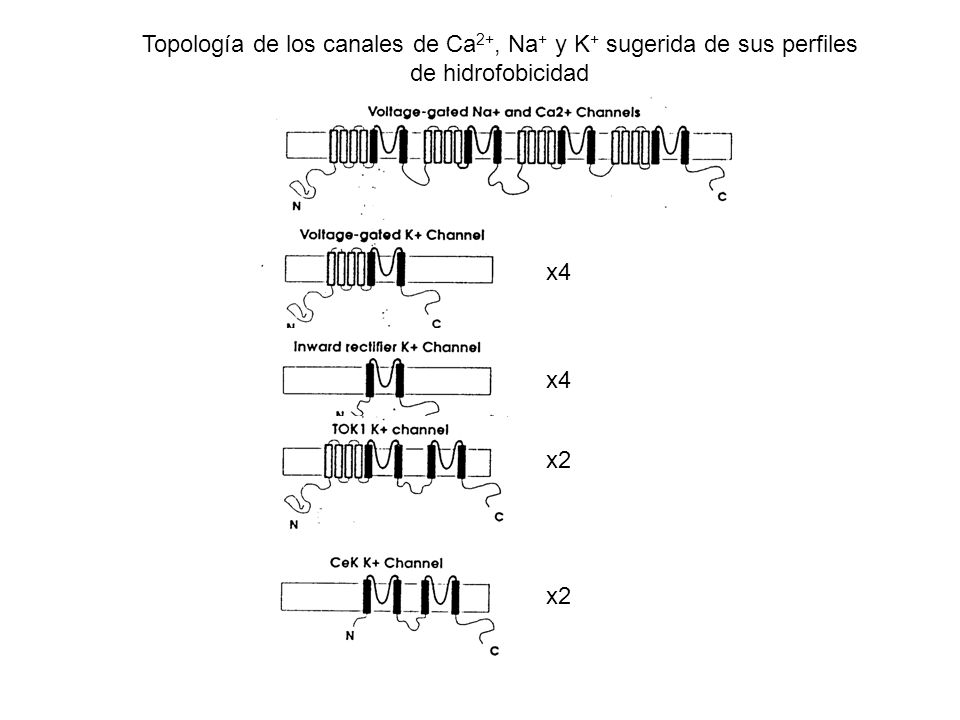

19 Topología de los canales de Ca 2+, Na + y K + sugerida de sus perfiles de hidrofobicidad x4 x2

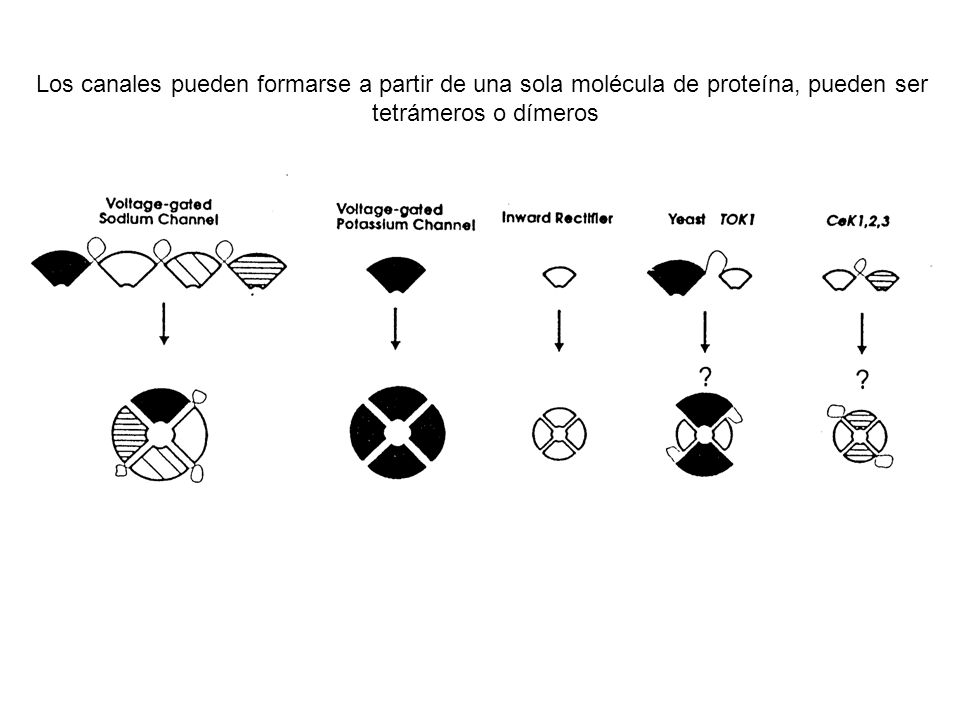

20 Los canales pueden formarse a partir de una sola molécula de proteína, pueden ser tetrámeros o dímeros

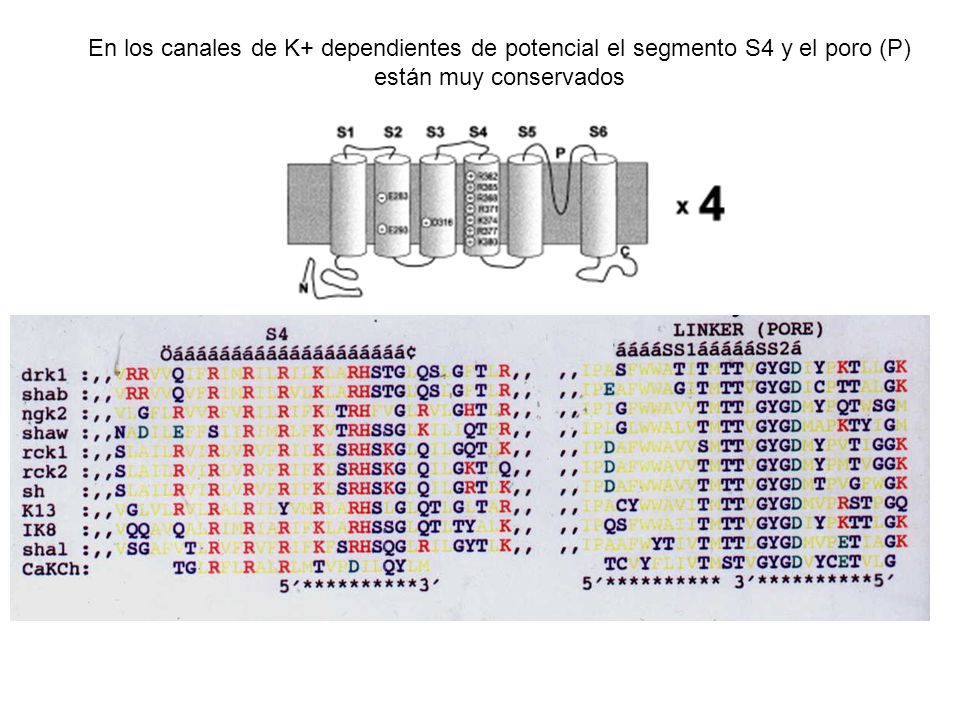

21 En los canales de K+ dependientes de potencial el segmento S4 y el poro (P) están muy conservados

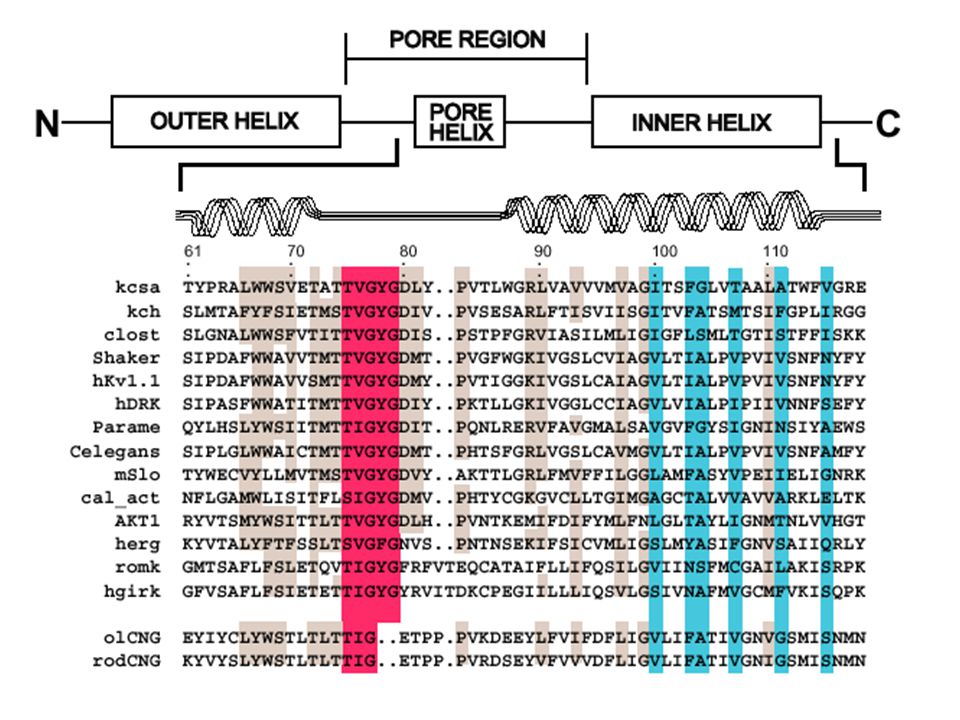

22

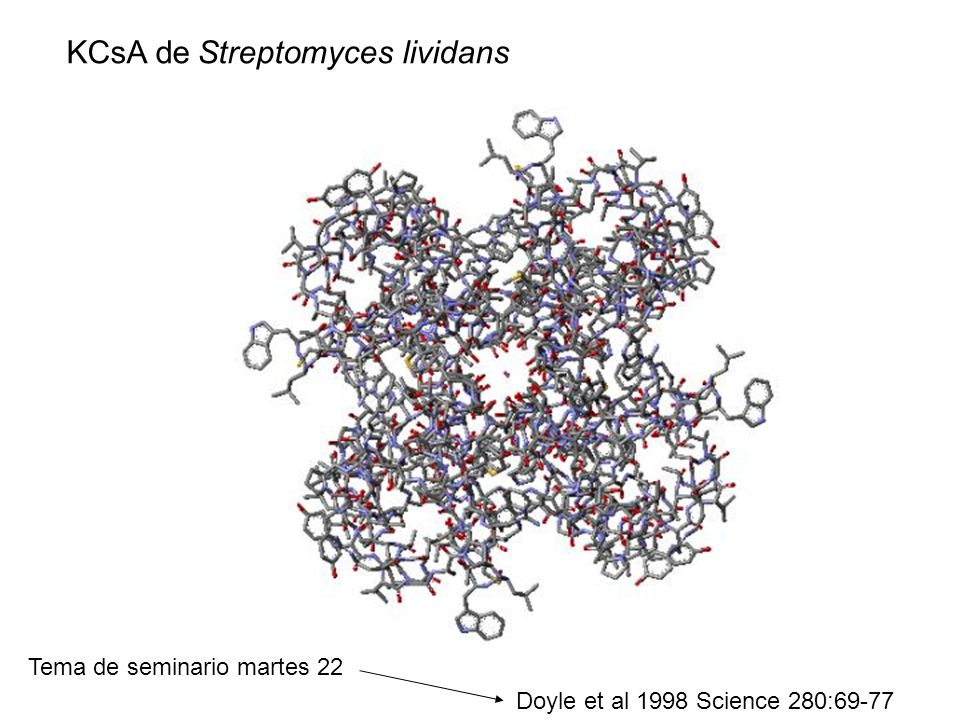

23 Doyle et al 1998 Science 280:69-77 KCsA de Streptomyces lividans Tema de seminario martes 22

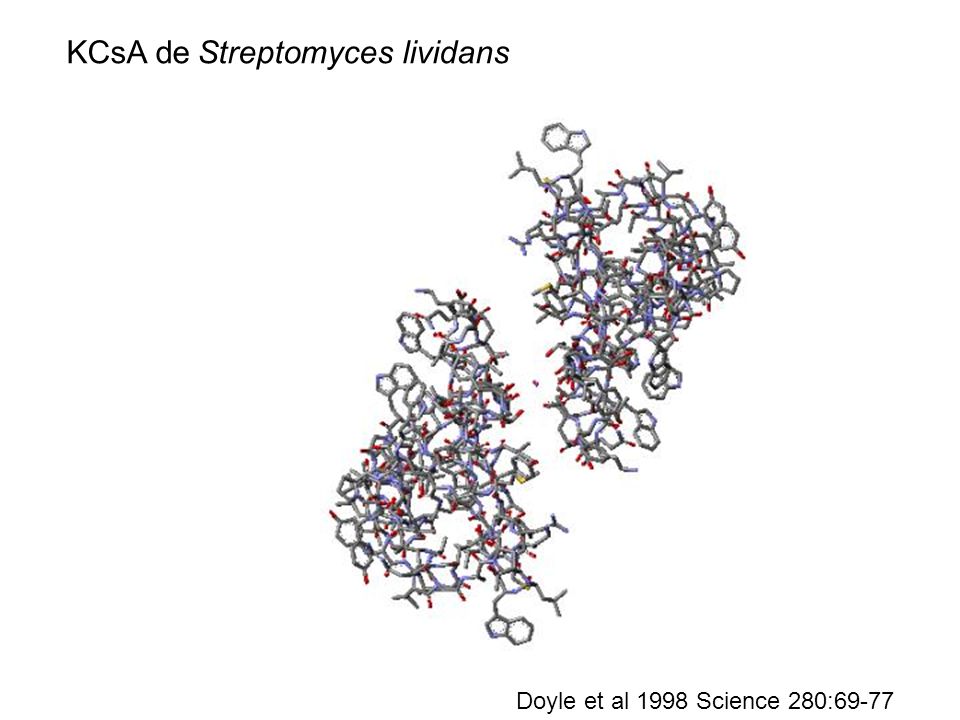

24 Doyle et al 1998 Science 280:69-77 KCsA de Streptomyces lividans

25 Doyle et al 1998 Science 280:69-77 KCsA de Streptomyces lividans

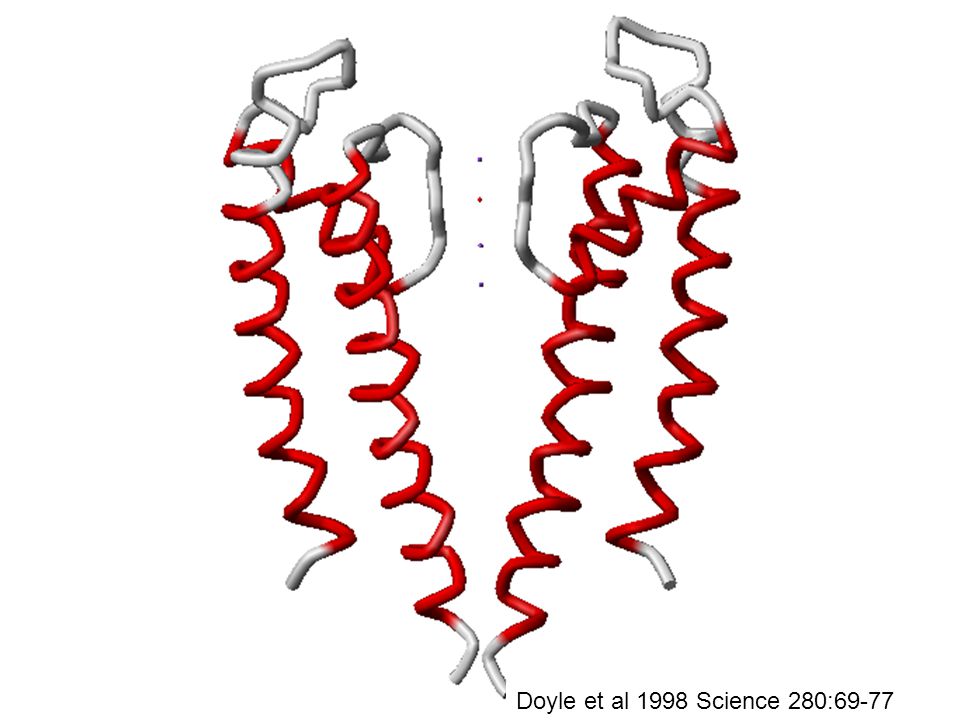

26 Doyle et al 1998 Science 280:69-77

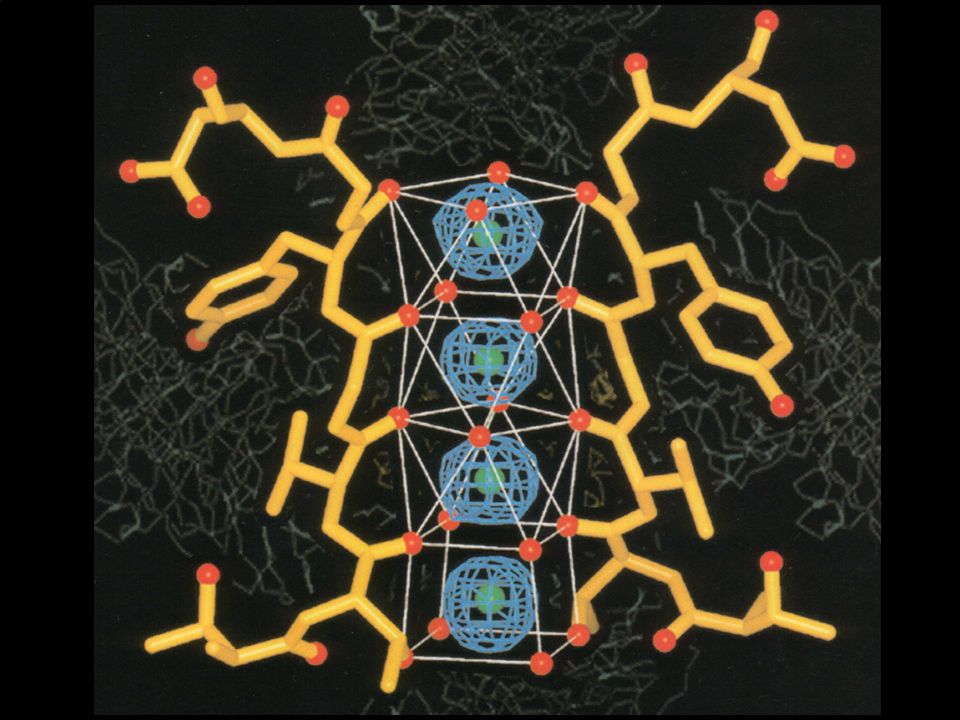

27 Zhou et al 2001 Nature 414:43-48 KCsA de Streptomyces lividans. El filtro de selectividad a más resolución

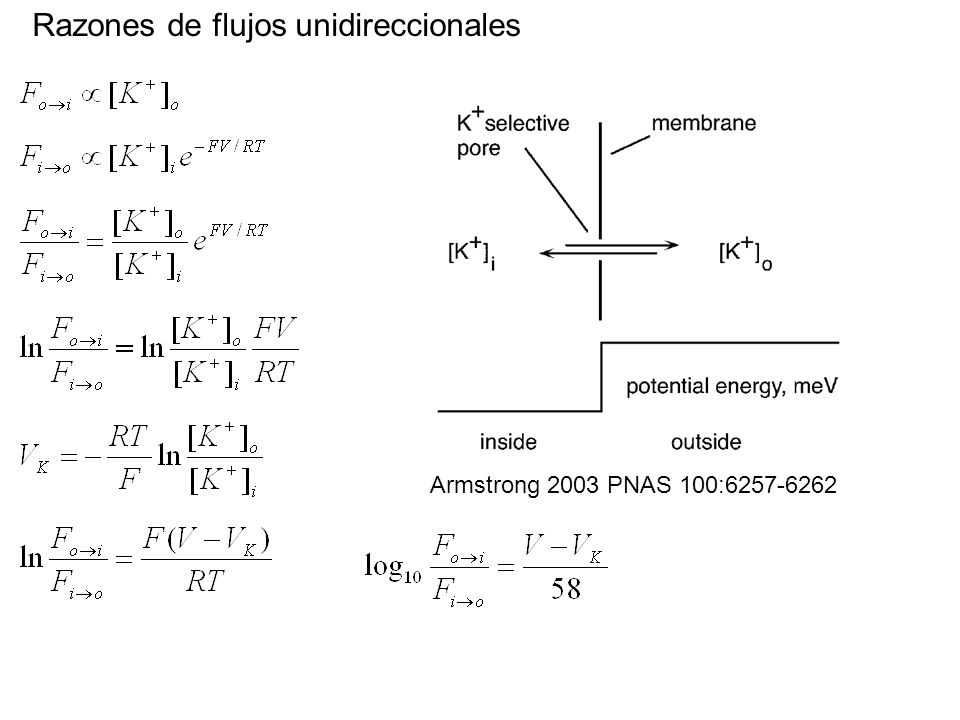

28 Razones de flujos unidireccionales Armstrong 2003 PNAS 100:6257-6262

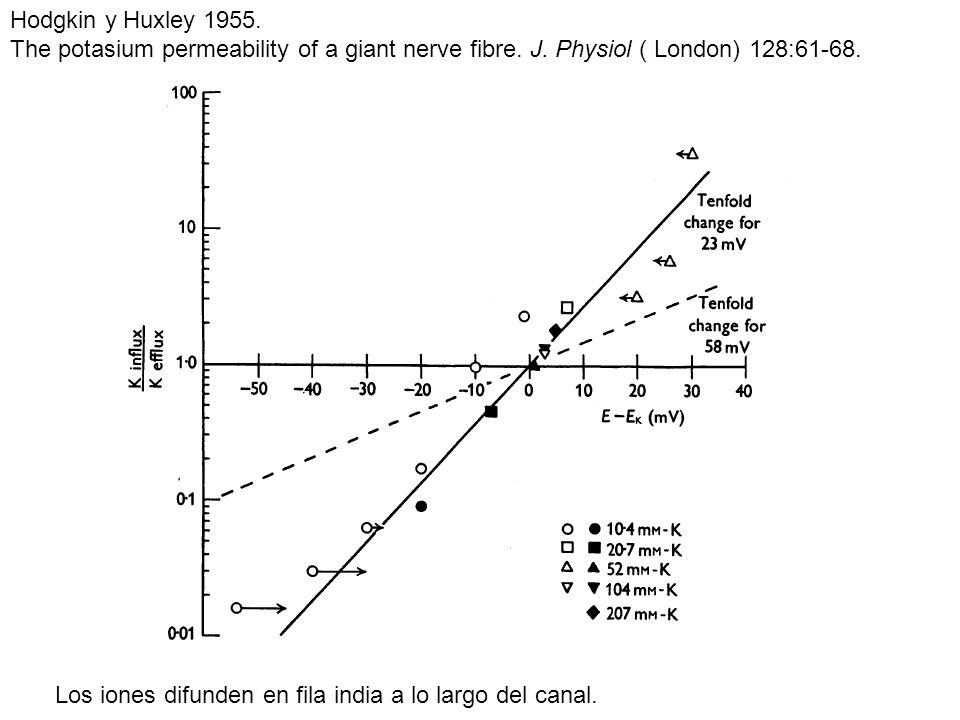

29 Hodgkin y Huxley 1955. The potasium permeability of a giant nerve fibre. J. Physiol ( London) 128:61-68. Los iones difunden en fila india a lo largo del canal.

30

31 - + - + El ion + es atraído por la carga negativa. El ion + es atrapado por la carga negativa. La ocupación múltiple del poro permite un tránsito rápido de los iones

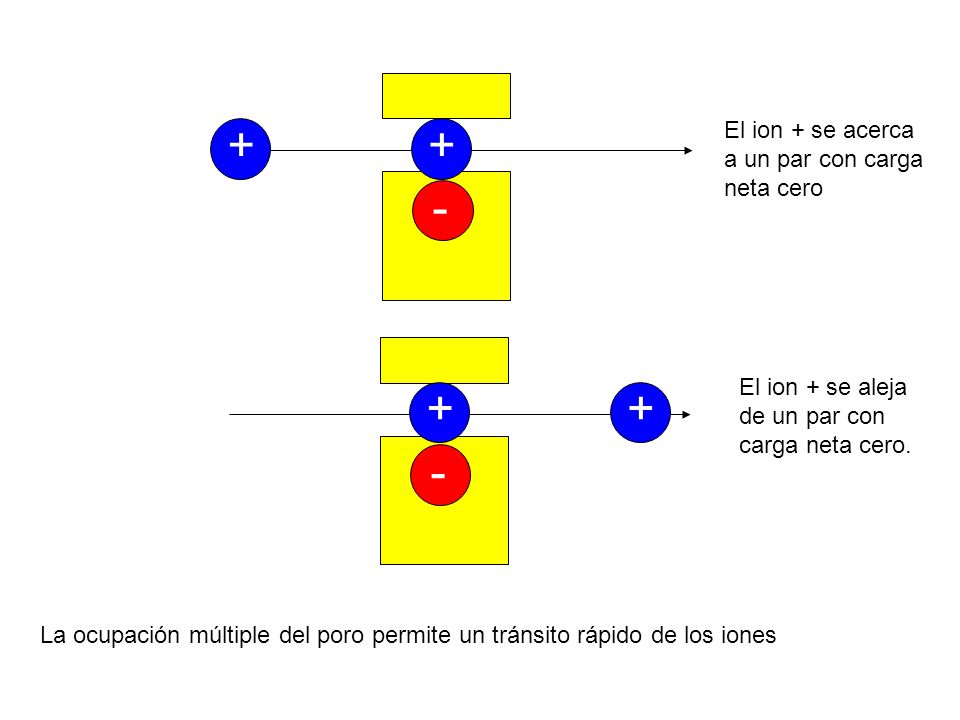

32 - ++ - ++ El ion + se acerca a un par con carga neta cero El ion + se aleja de un par con carga neta cero. La ocupación múltiple del poro permite un tránsito rápido de los iones

33 Morais-Cabral et al 2001 Nature 413:37-42 Ion K+ Molécula de H2O Optimización energética de la rapidez de por el filtro de selectividad del potasio.

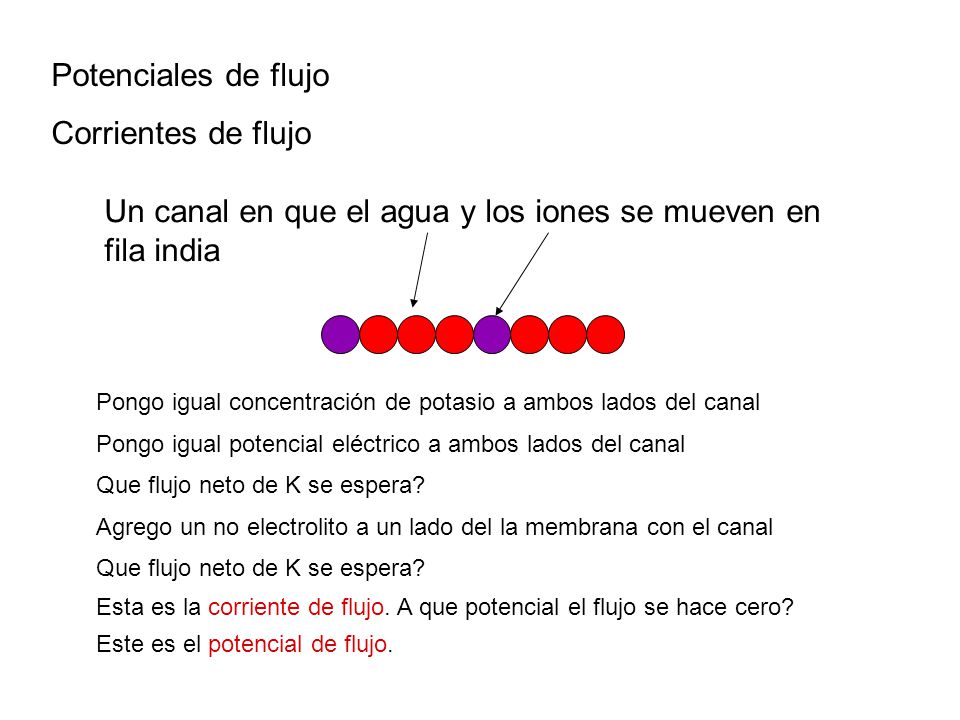

34 Potenciales de flujo Corrientes de flujo Un canal en que el agua y los iones se mueven en fila india Pongo igual concentración de potasio a ambos lados del canal Pongo igual potencial eléctrico a ambos lados del canal Que flujo neto de K se espera? Agrego un no electrolito a un lado del la membrana con el canal Que flujo neto de K se espera? Esta es la corriente de flujo. A que potencial el flujo se hace cero? Este es el potencial de flujo.

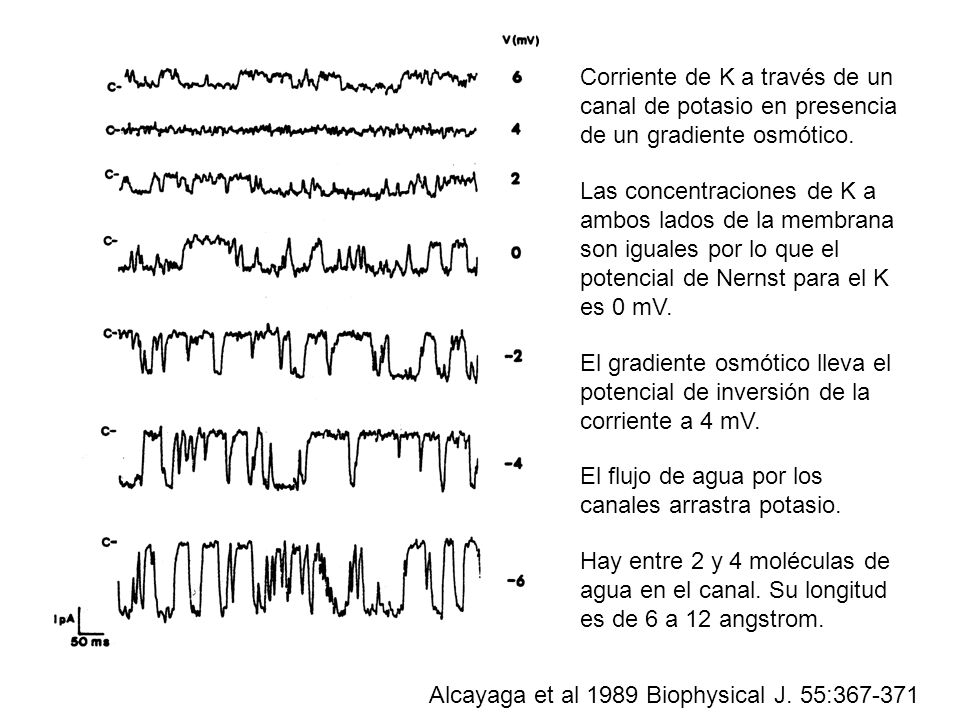

35 Corriente de K a través de un canal de potasio en presencia de un gradiente osmótico. Las concentraciones de K a ambos lados de la membrana son iguales por lo que el potencial de Nernst para el K es 0 mV. El gradiente osmótico lleva el potencial de inversión de la corriente a 4 mV. El flujo de agua por los canales arrastra potasio. Hay entre 2 y 4 moléculas de agua en el canal. Su longitud es de 6 a 12 angstrom. Alcayaga et al 1989 Biophysical J. 55:367-371

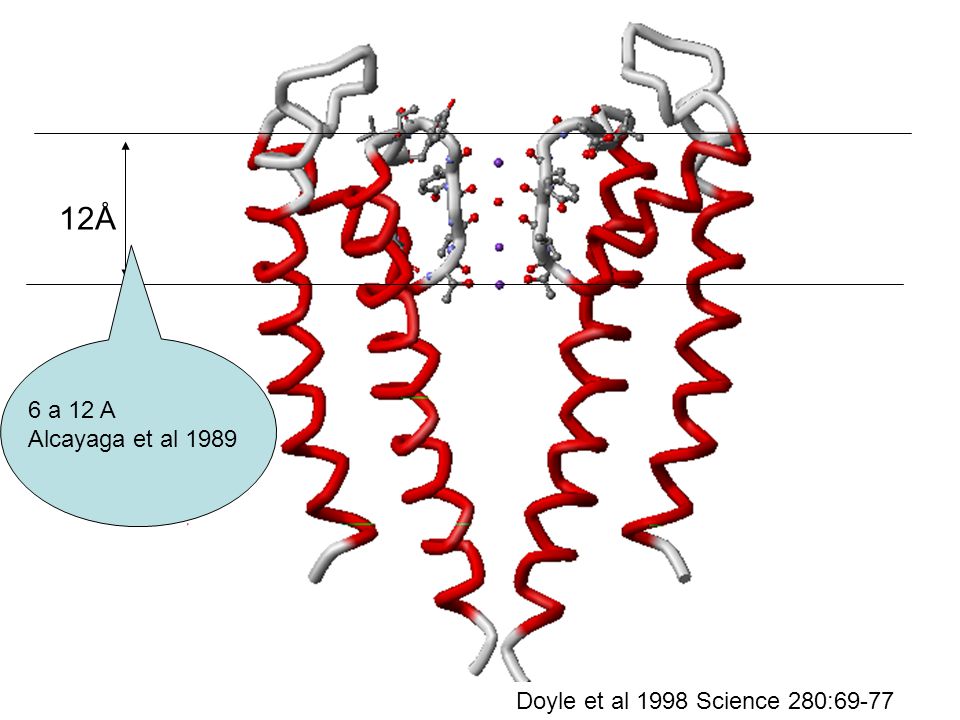

36 Doyle et al 1998 Science 280:69-77 12Å 6 a 12 A Alcayaga et al 1989

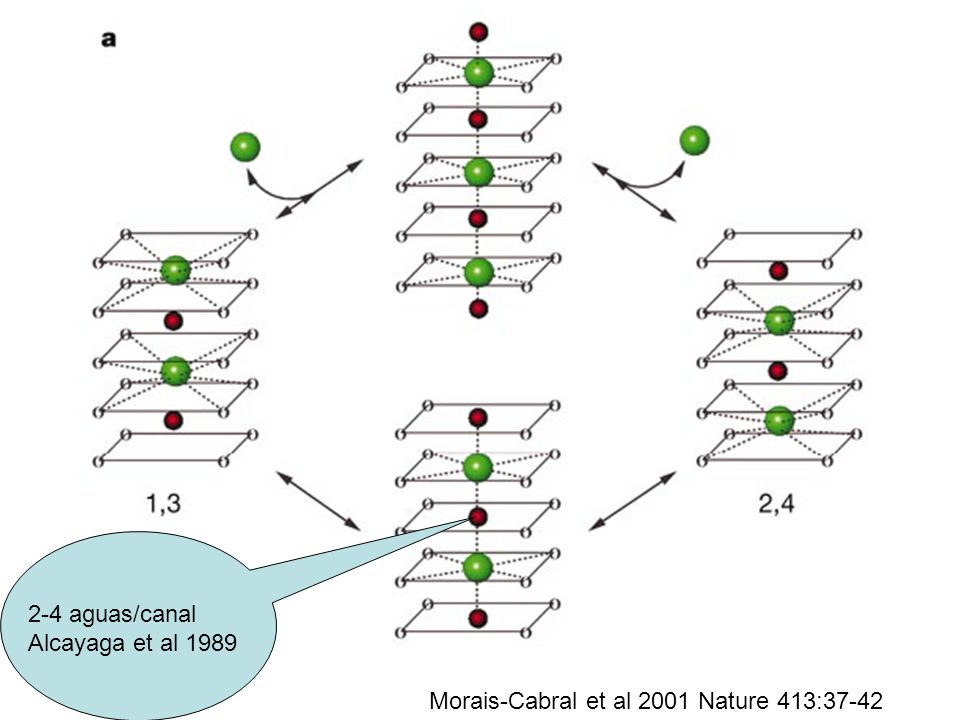

37 Morais-Cabral et al 2001 Nature 413:37-42 2-4 aguas/canal Alcayaga et al 1989

38 Los canales responsables del potencial de acción en el axón gigante de jibia tienen dos atributos importantes. Selectividad. Conducen Na + o K + en forma excluyente. Excitabilidad. Capacidad de cambiar su capacidad de conducir iones en función del voltaje.

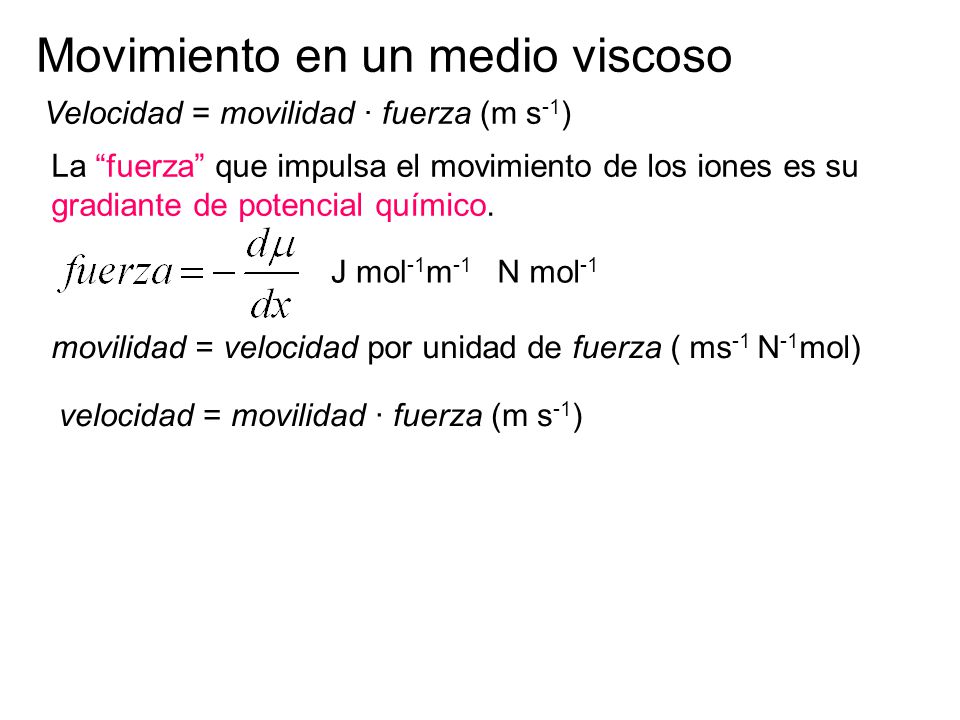

39 Movimiento en un medio viscoso Velocidad = movilidad · fuerza (m s -1 ) La “fuerza” que impulsa el movimiento de los iones es su gradiante de potencial químico. J mol -1 m -1 movilidad = velocidad por unidad de fuerza ( ms -1 N -1 mol) N mol -1 velocidad = movilidad · fuerza (m s -1 )

40 Esta caja es un elemento de volumen de un sistema más grande. En la caja hay moléculas que se están moviendo impulsadas por un gradiente de potencial químico. La velocidad de las moléculas es v ms -1 Todas las moléculas que están a una distancia v  t atraviesan la pared de la izquierda en un tiempo  t v vtvt A Todas las moléculas que estaban en la caja a tiempo t han atravesado la pared al tiempo t +  t. El número de moles del soluto presente en la caja es igual a su concentración c multiplicada por el volumen de la caja. c A v  t. c

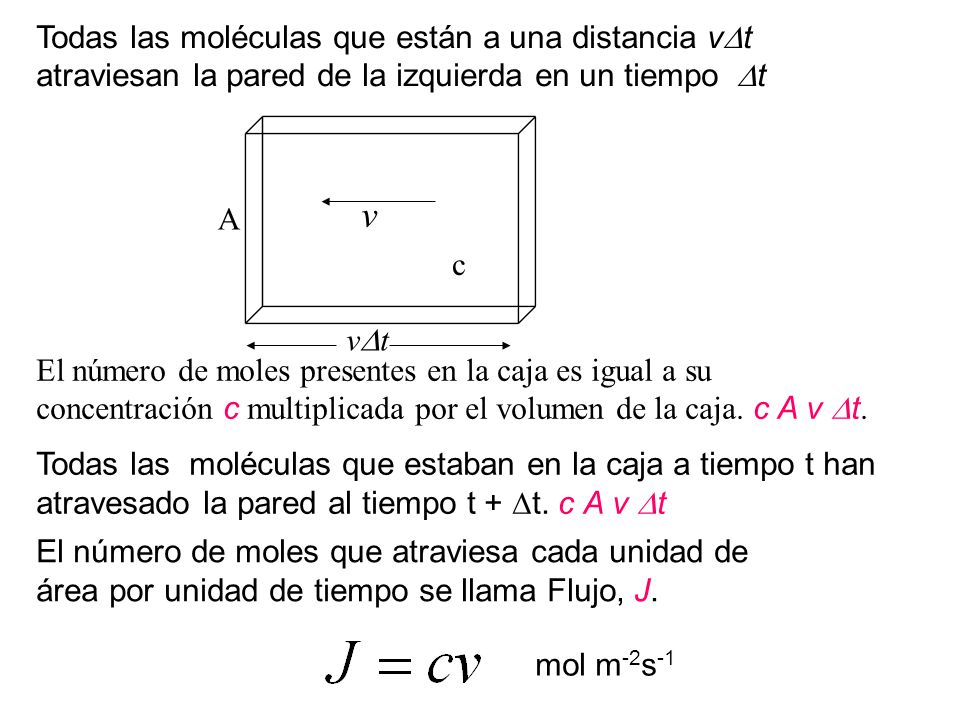

41 Todas las moléculas que están a una distancia v  t atraviesan la pared de la izquierda en un tiempo  t v vtvt A Todas las moléculas que estaban en la caja a tiempo t han atravesado la pared al tiempo t +  t. c A v  t El número de moles presentes en la caja es igual a su concentración c multiplicada por el volumen de la caja. c A v  t. c El número de moles que atraviesa cada unidad de área por unidad de tiempo se llama Flujo, J. mol m -2 s -1

42 v vtvt A Todas las moléculas que estaban en la caja a tiempo t han atravesado la pared al tiempo t +  t. c A v  t El número de moles presentes en la caja es igual a su concentración c multiplicada por el volumen de la caja. c A v  t. c El número de moles que atraviesa cada unidad de área por unidad de tiempo se llama Flujo, J. mol m -2 s -1 J = c movilidad fuerza

43 Para estudiar la selectividad de los canales compararemos los flujos de los iones medidos al aplicar la misma fuerza a todos. Los factores que gobiernan la selectividad son entonces la concentración y la movilidad.

44 J = concentración movilidad fuerza Movilidades relativas a la del K en el agua En un poro acuoso las diferencias de movilidades entre Na y K son pequeñas Examinemos entonces las concentraciones

45 Suponiendo que el flujo es pequeño, se puede usar el coeficiente de partición, , para expresar la concentración en el borde de la membrana en función de la concentración en el seno de la solución. C (membrana) C (solución) ¿Cuál es la concentración dentro de una membrana? J = c sol  movilidad fuerza

46 En el equilibrio ( J = 0 ) los potenciales químicos son iguales

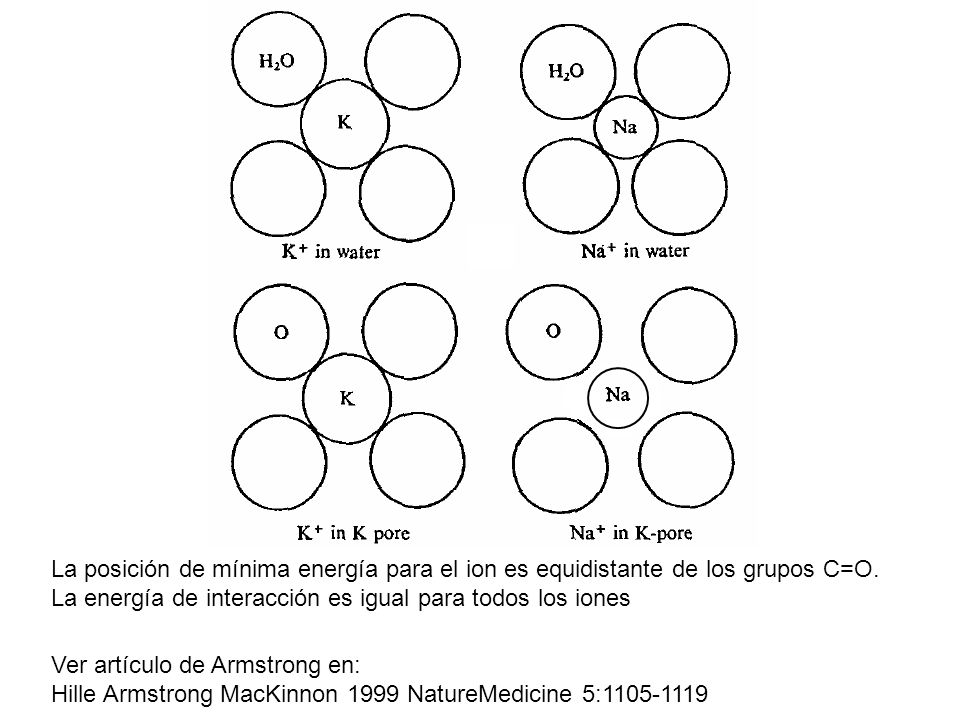

47 Ver artículo de Armstrong en: Hille Armstrong MacKinnon 1999 NatureMedicine 5:1105-1119 La posición de mínima energía para el ion es equidistante de los grupos C=O. La energía de interacción es igual para todos los iones

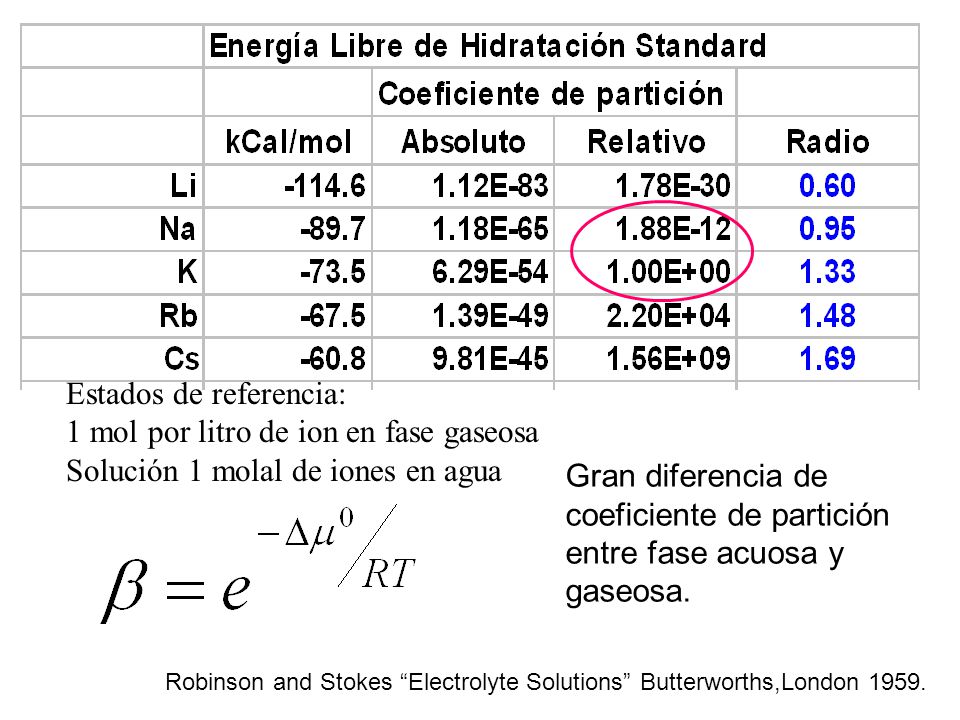

48 Estados de referencia: 1 mol por litro de ion en fase gaseosa Solución 1 molal de iones en agua Gran diferencia de coeficiente de partición entre fase acuosa y gaseosa. Robinson and Stokes “Electrolyte Solutions” Butterworths,London 1959.

49 Gran diferencia de coeficiente de partición entre fase acuosa y una membrana que no interactúe con los iones. Gran diferencia de coeficiente de partición entre fase acuosa y gaseosa. J = c sol  movilidad fuerza Pregunta: ¿Cual será la selectividad de una membrana que interactúa por igual con todos los iones?

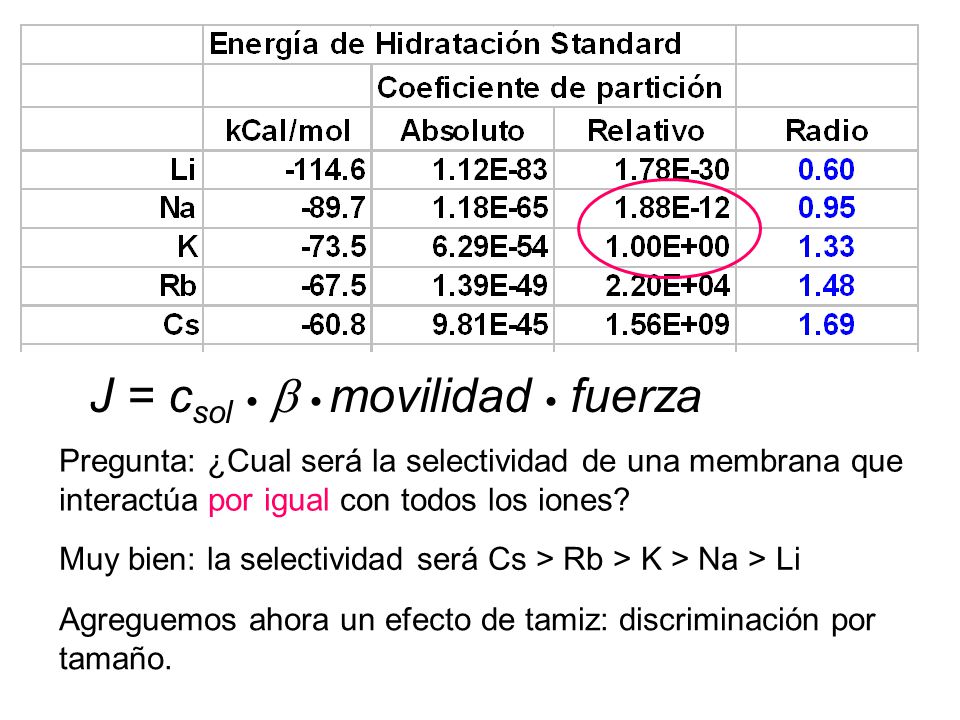

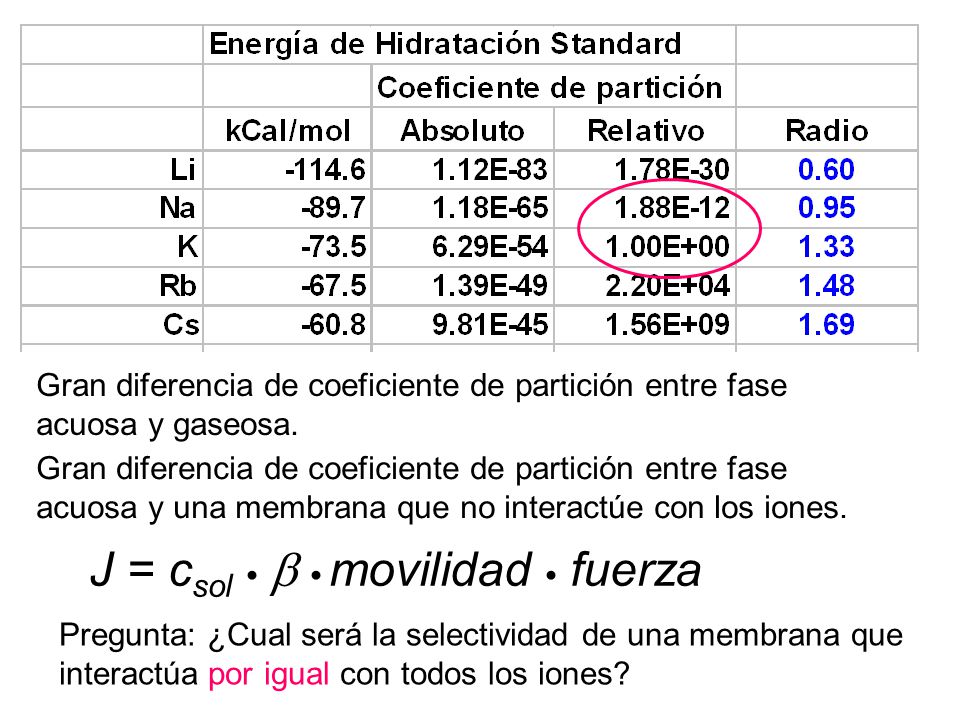

50 J = c sol  movilidad fuerza Pregunta: ¿Cual será la selectividad de una membrana que interactúa por igual con todos los iones? Muy bien: la selectividad será Cs > Rb > K > Na > Li Agreguemos ahora un efecto de tamiz: discriminación por tamaño.

51 Por la energía de hidratación: la selectividad es Cs > Rb > K > Na > Li ¿Cuál será el ion preferido si se excluye el Cs y el Rb por tamaño?. ¿Cuál será el ion preferido si se excluye el Cs, Rb y K por tamaño?. El potasio El sodio

52 Los canales responsables del potencial de acción en el axón gigante de jibia tienen dos atributos importantes. Selectividad. Conducen Na o K en forma excluyente. Excitabilidad. Capacidad de cambiar capacidad de conducir iones en función del voltaje.

53 Los canales tienen una compuerta en la entrada intracelular. CH3 N CH2 CH3 CH2 CH3CH2CH3 Tetra Etil Amonio TEA El TEA bloquea los canales de K con una cinética muy rápida CH3 N CH2 CH3 (CH2)8 CH2CH3CH2CH3 C9 C9 también bloquea pero su cinética es lenta. + +

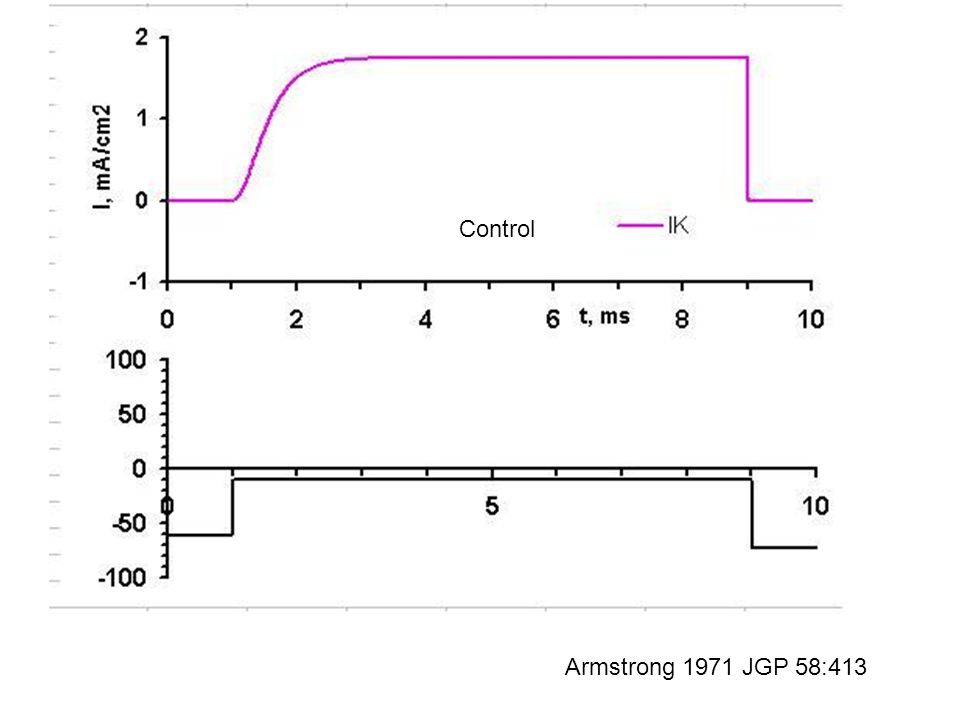

54 Armstrong 1971 JGP 58:413 Control

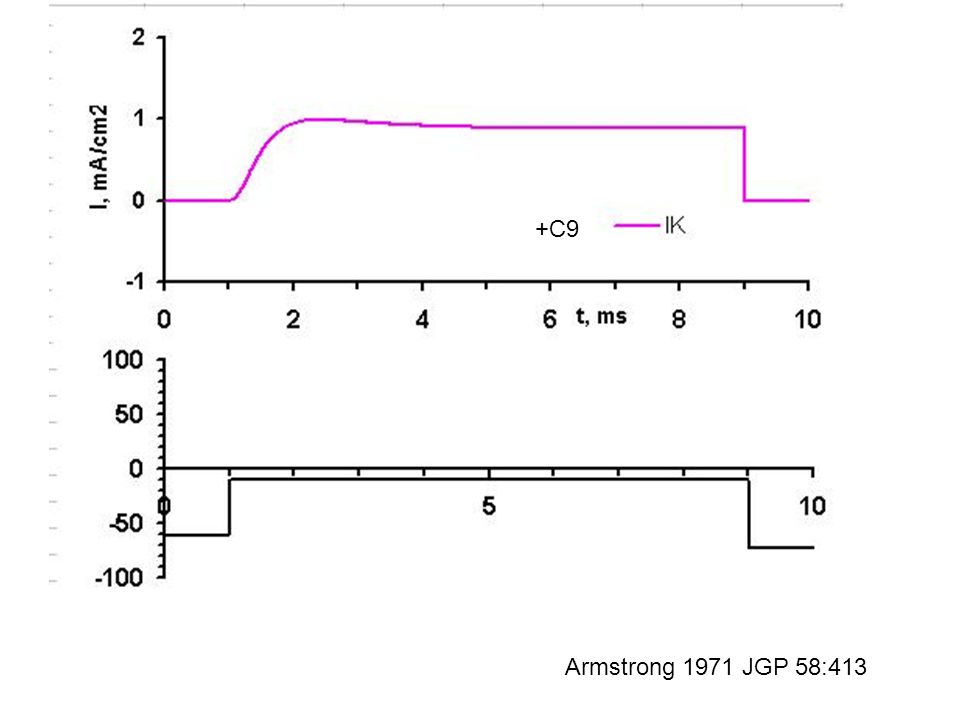

55 Armstrong 1971 JGP 58:413 +C9

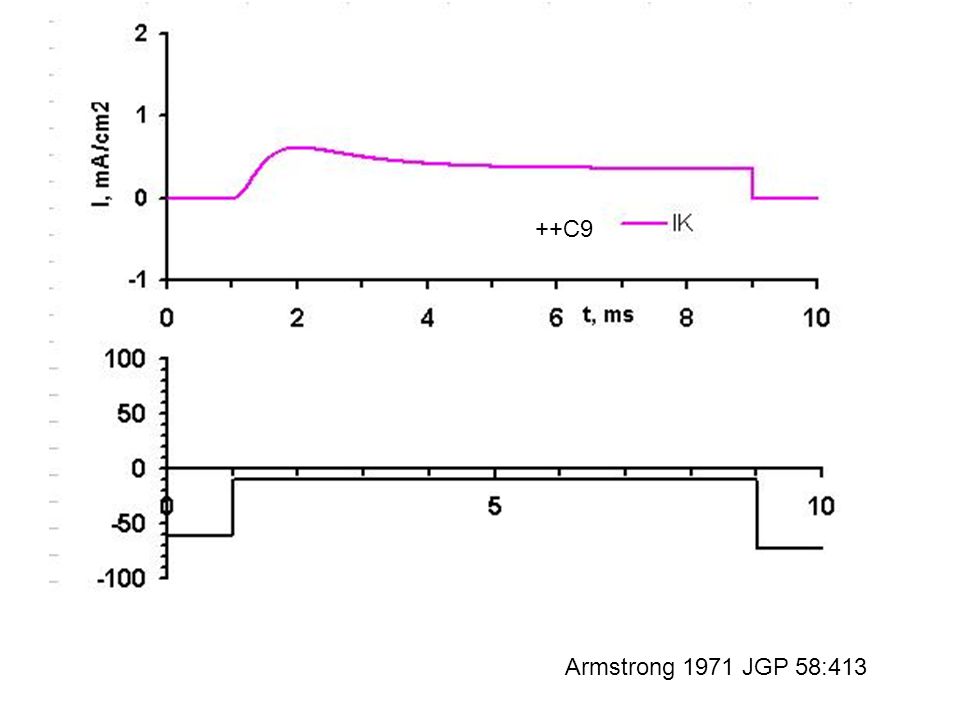

56 Armstrong 1971 JGP 58:413 ++C9

57 Armstrong 1971 JGP 58:413 +++C9

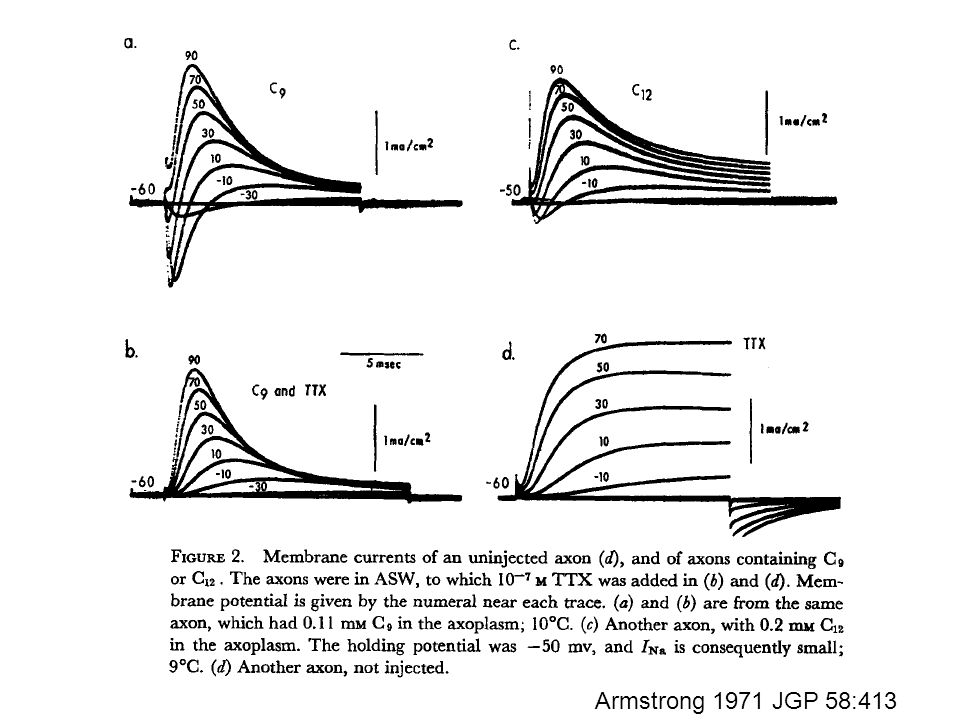

58 Armstrong 1971 JGP 58:413

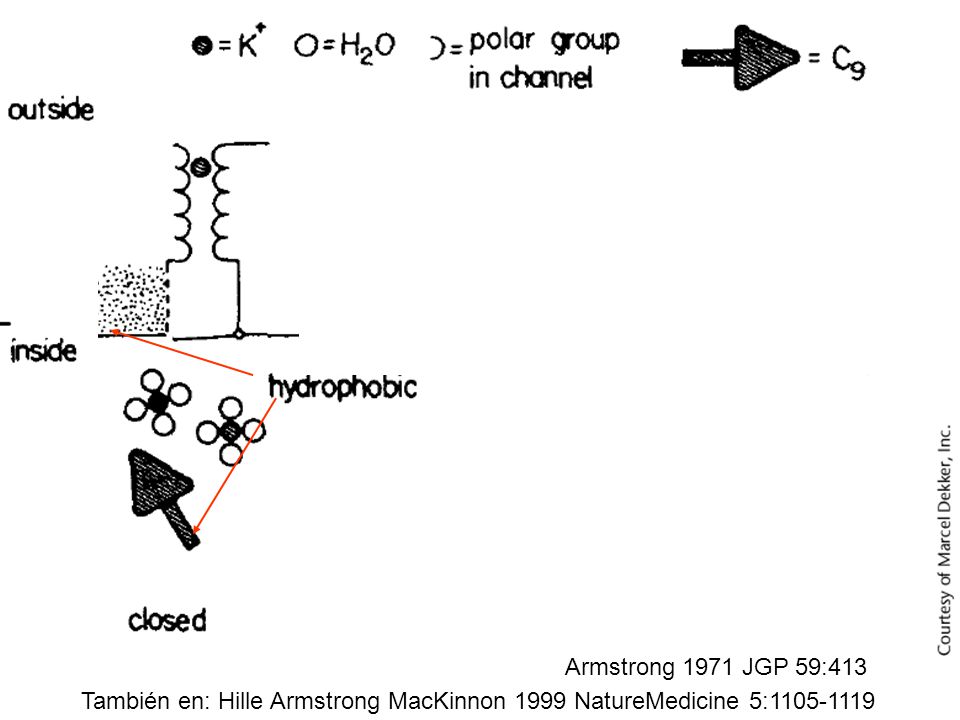

59 También en: Hille Armstrong MacKinnon 1999 NatureMedicine 5:1105-1119 Armstrong 1971 JGP 59:413

60 En: Hille Armstrong MacKinnon 1999 NatureMedicine 5:1105-1119 Armstrong 1971 JGP 59:413

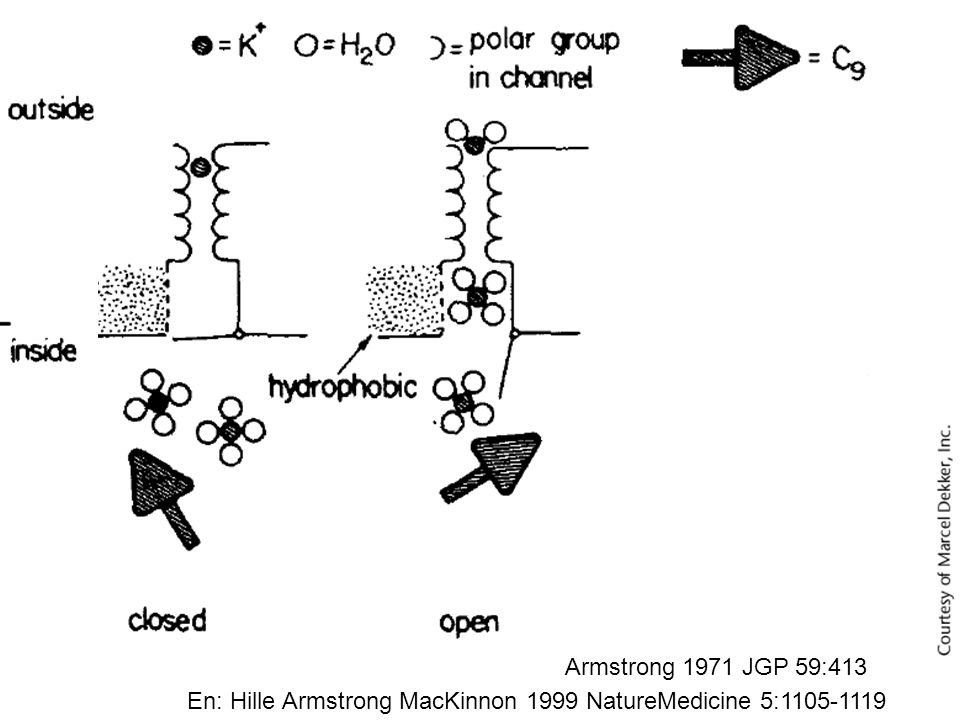

61 En: Hille Armstrong MacKinnon 1999 NatureMedicine 5:1105-1119 Armstrong 1971 JGP 59:413

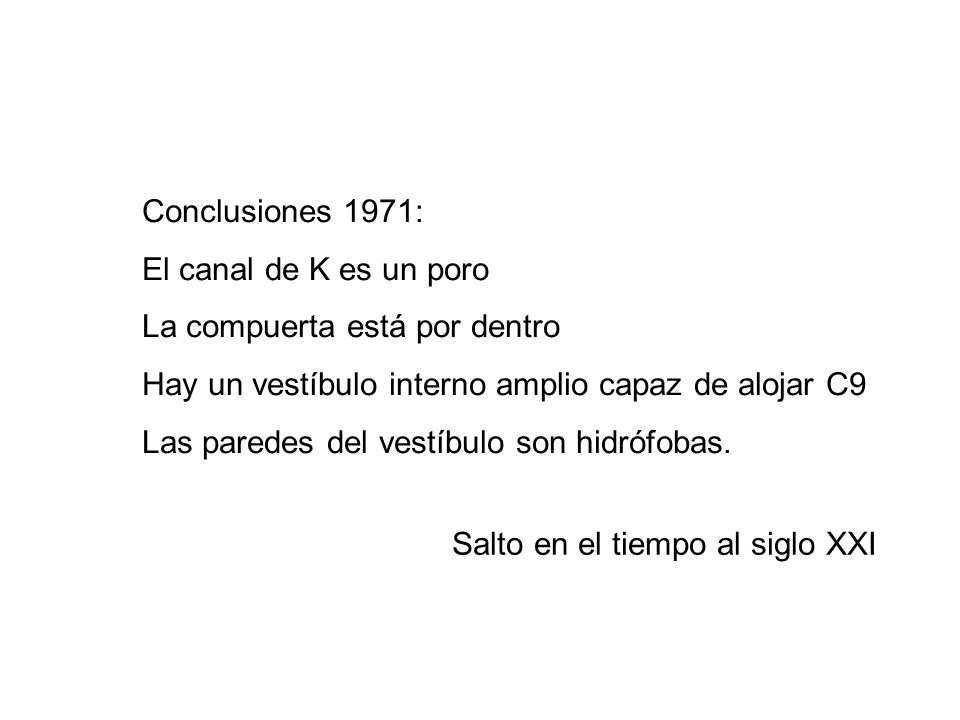

62 Conclusiones 1971: El canal de K es un poro La compuerta está por dentro Hay un vestíbulo interno amplio capaz de alojar C9 Las paredes del vestíbulo son hidrófobas. Salto en el tiempo al siglo XXI

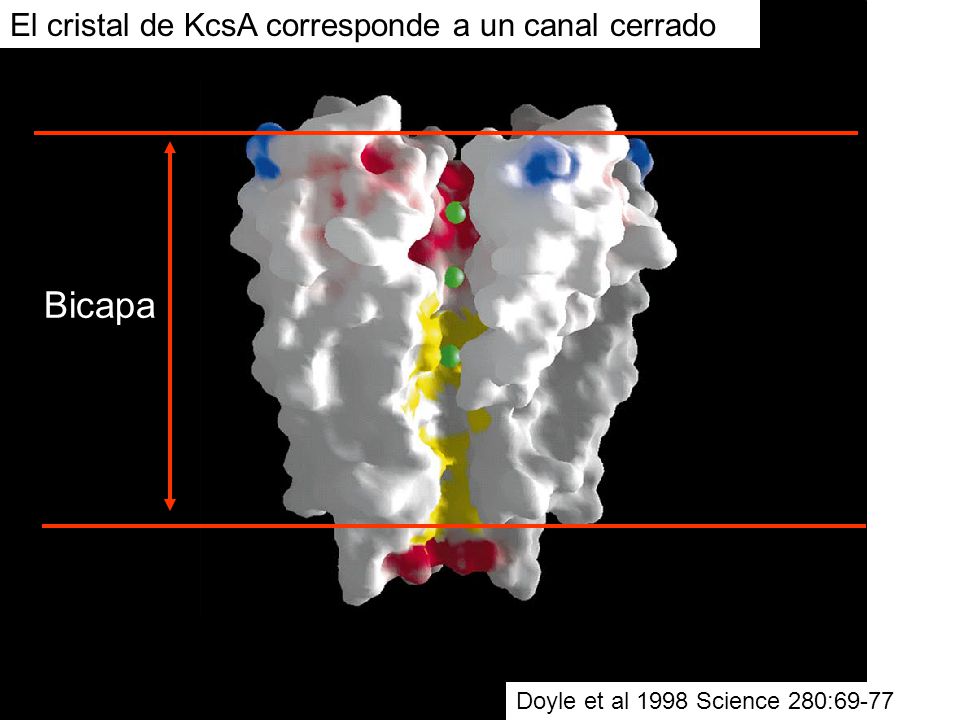

63 Doyle et al 1998 Science 280:69-77 El cristal de KcsA corresponde a un canal cerrado Bicapa

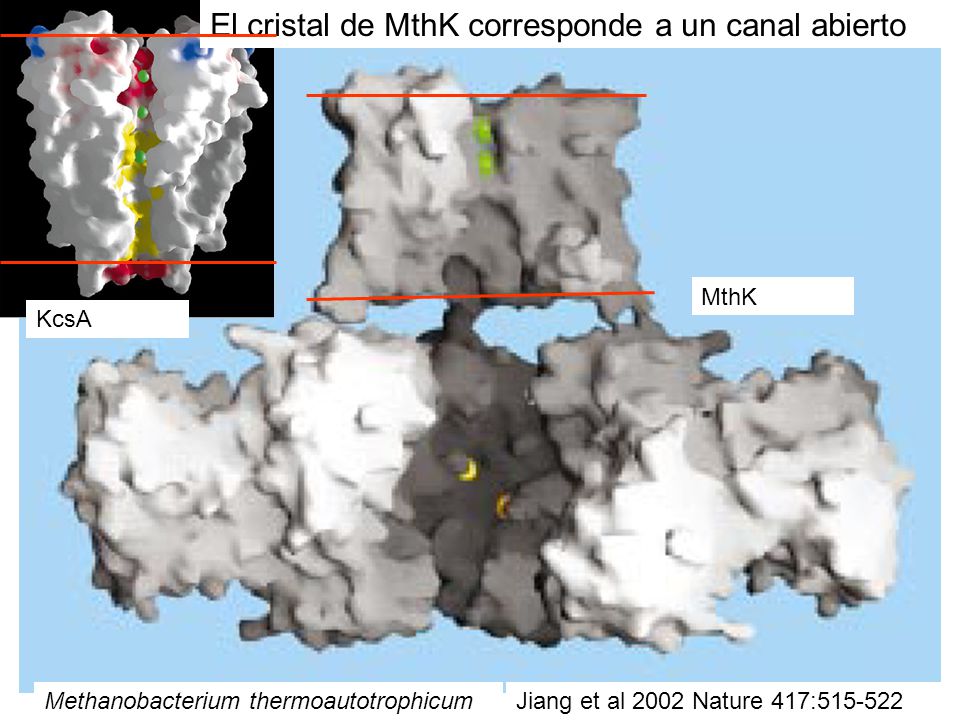

64 KcsA MthK Jiang et al 2002 Nature 417:515-522 El cristal de MthK corresponde a un canal abierto Methanobacterium thermoautotrophicum

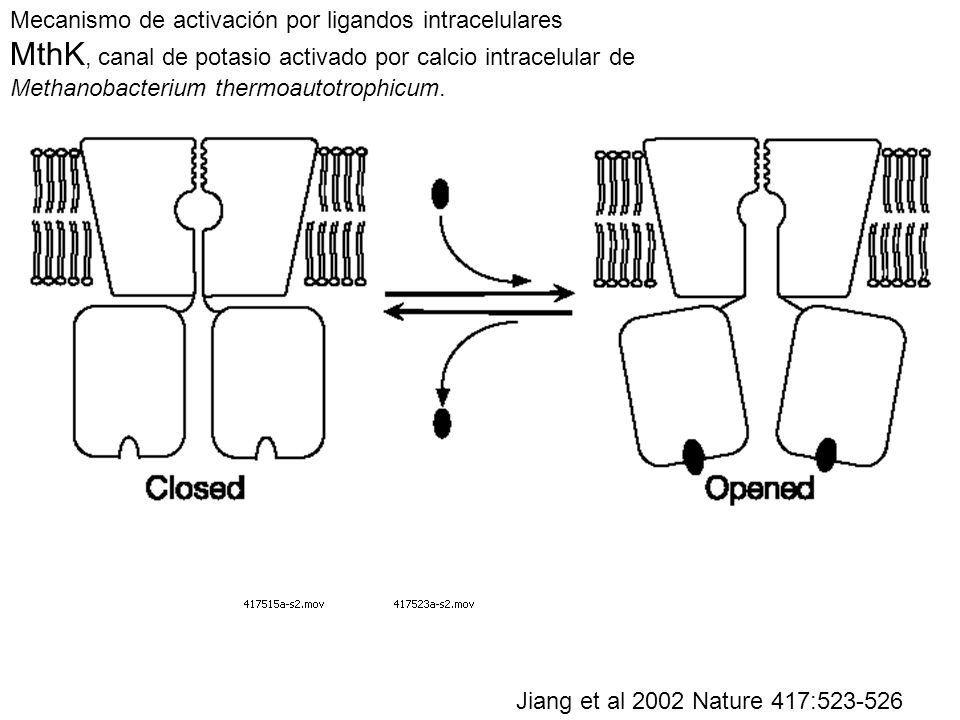

65 Mecanismo de activación por ligandos intracelulares MthK, canal de potasio activado por calcio intracelular de Methanobacterium thermoautotrophicum. Jiang et al 2002 Nature 417:523-526

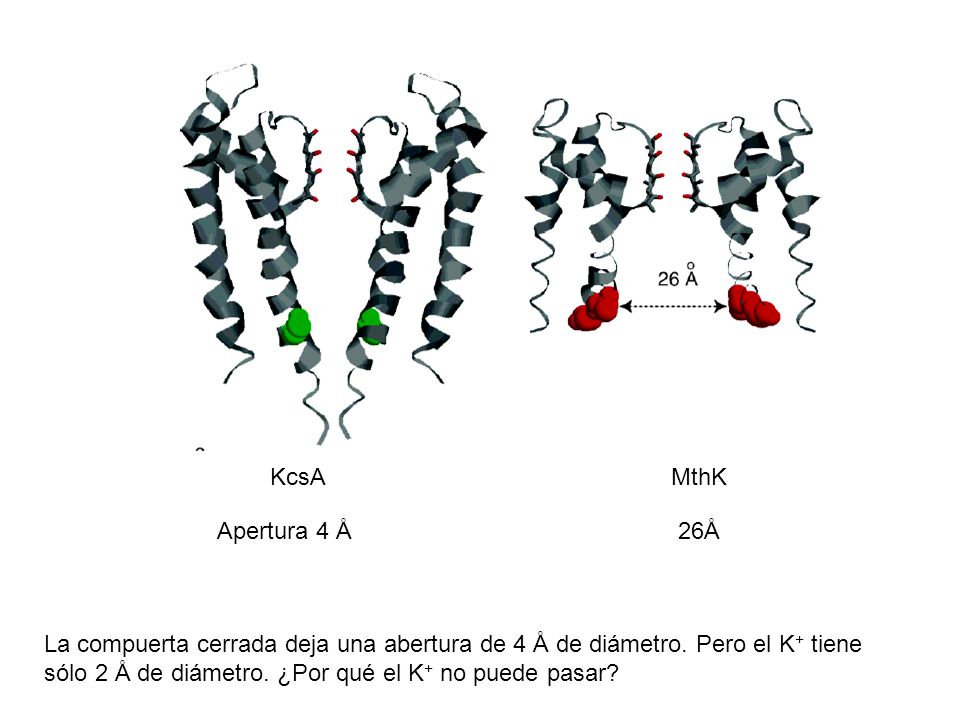

66 KcsAMthK Apertura 4 Ǻ 26Ǻ La compuerta cerrada deja una abertura de 4 Ǻ de diámetro. Pero el K + tiene sólo 2 Ǻ de diámetro. ¿Por qué el K + no puede pasar?

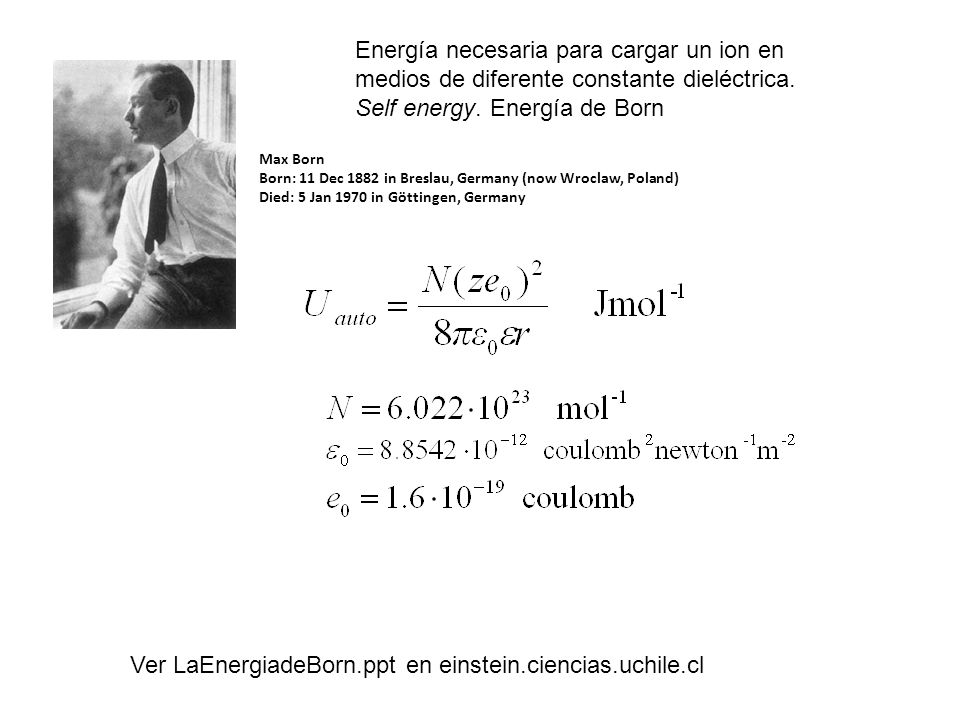

67 Max Born Born: 11 Dec 1882 in Breslau, Germany (now Wroclaw, Poland) Died: 5 Jan 1970 in Göttingen, Germany Energía necesaria para cargar un ion en medios de diferente constante dieléctrica. Self energy. Energía de Born Ver LaEnergiadeBorn.ppt en einstein.ciencias.uchile.cl

68 Parsegian V. A 1969. ParsegianNature_221_844_1969 Ion en una membrana ion en un poro ion en un carrier

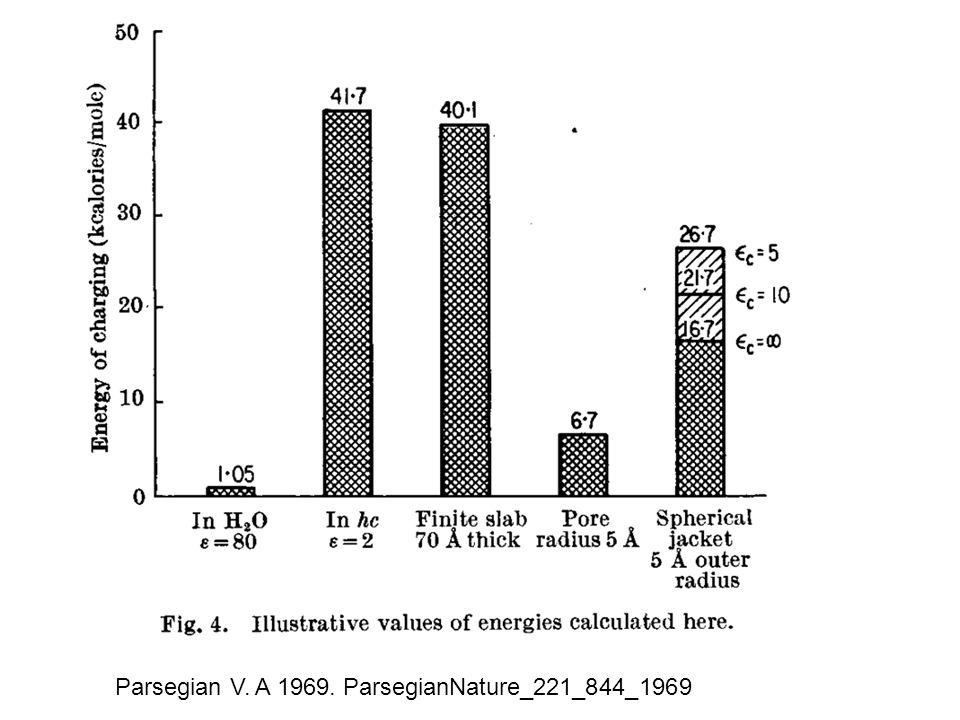

69 Parsegian V. A 1969. ParsegianNature_221_844_1969

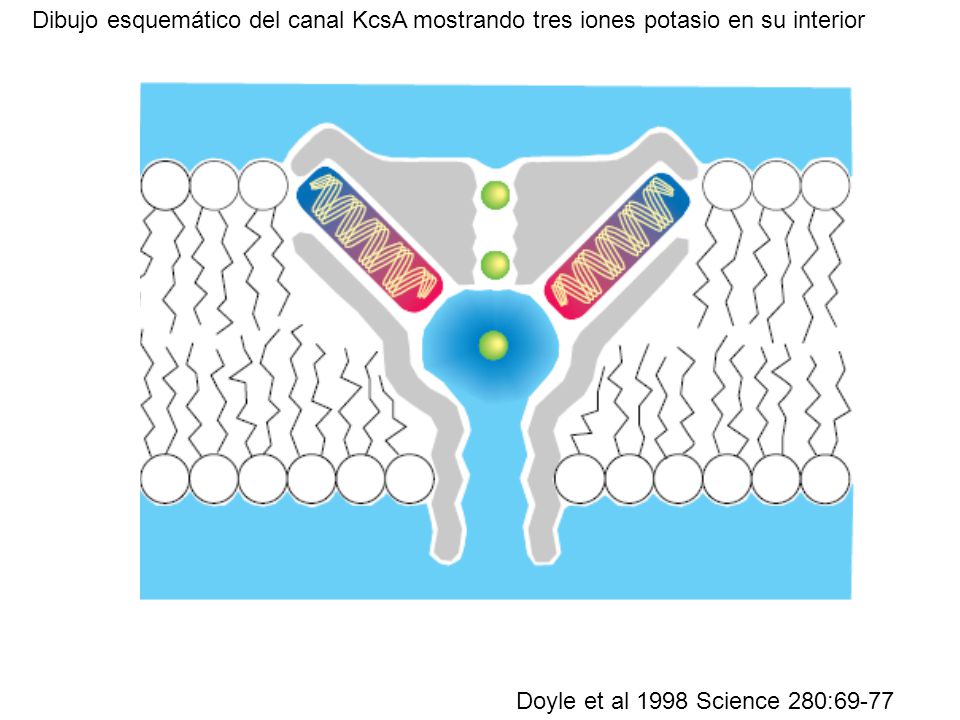

70 Doyle et al 1998 Science 280:69-77 Dibujo esquemático del canal KcsA mostrando tres iones potasio en su interior

71 Energía libre de transferencia del ion K + desde el agua al centro de una bicapa de 40 Ǻ de espesor y  = 2 Benoît Roux an Roderick Mackinnon 1999 Science 285:100-102

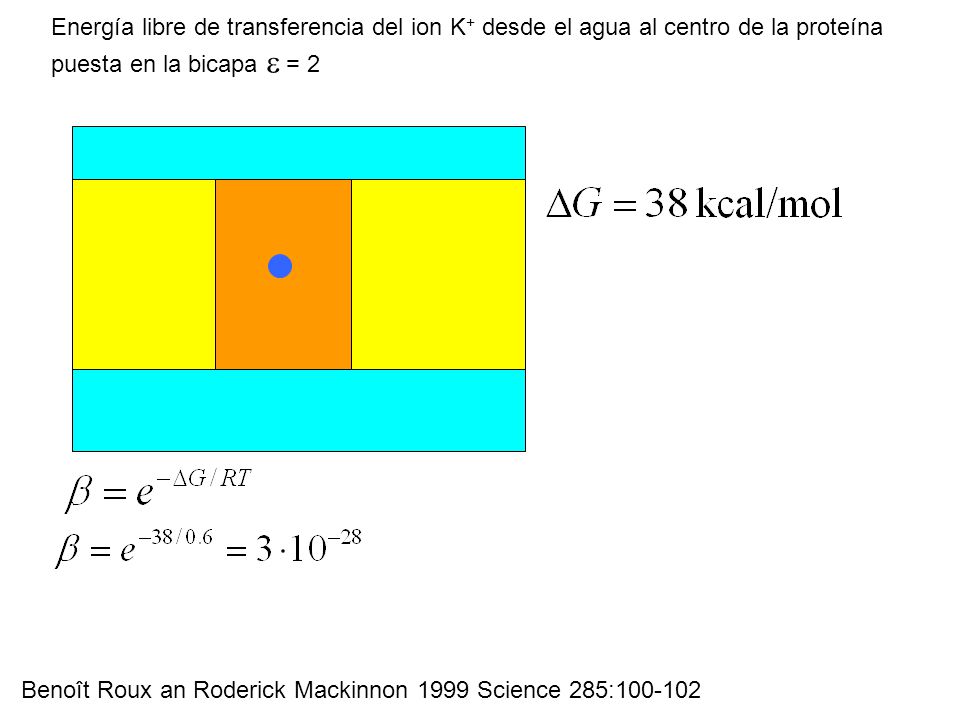

72 Energía libre de transferencia del ion K + desde el agua al centro de la proteína puesta en la bicapa  = 2 Benoît Roux an Roderick Mackinnon 1999 Science 285:100-102

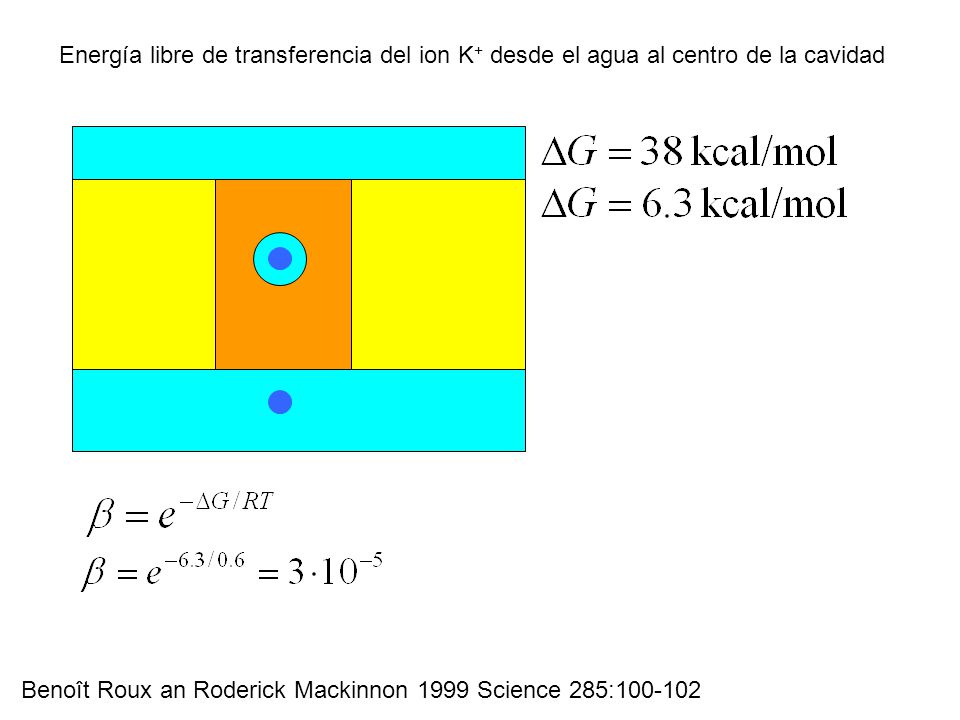

73 Energía libre de transferencia del ion K + desde el agua al centro de la cavidad Benoît Roux an Roderick Mackinnon 1999 Science 285:100-102

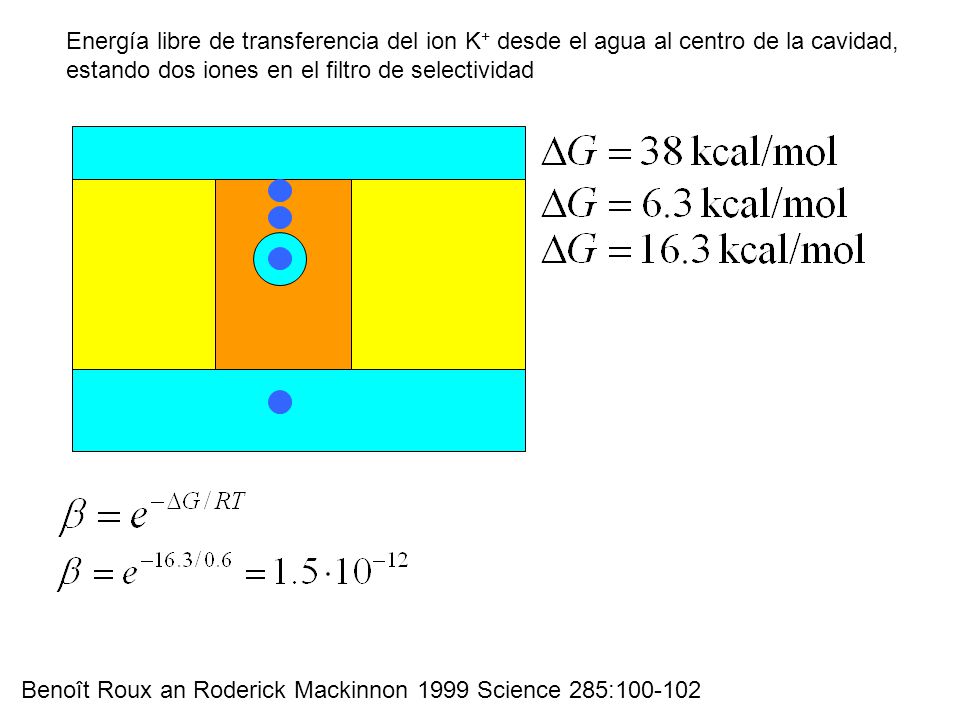

74 Energía libre de transferencia del ion K + desde el agua al centro de la cavidad, estando dos iones en el filtro de selectividad Benoît Roux an Roderick Mackinnon 1999 Science 285:100-102

75 Energía libre de transferencia del ion K + desde el agua al centro de la cavidad, estando dos iones en el filtro de selectividad Benoît Roux an Roderick Mackinnon 1999 Science 285:100-102

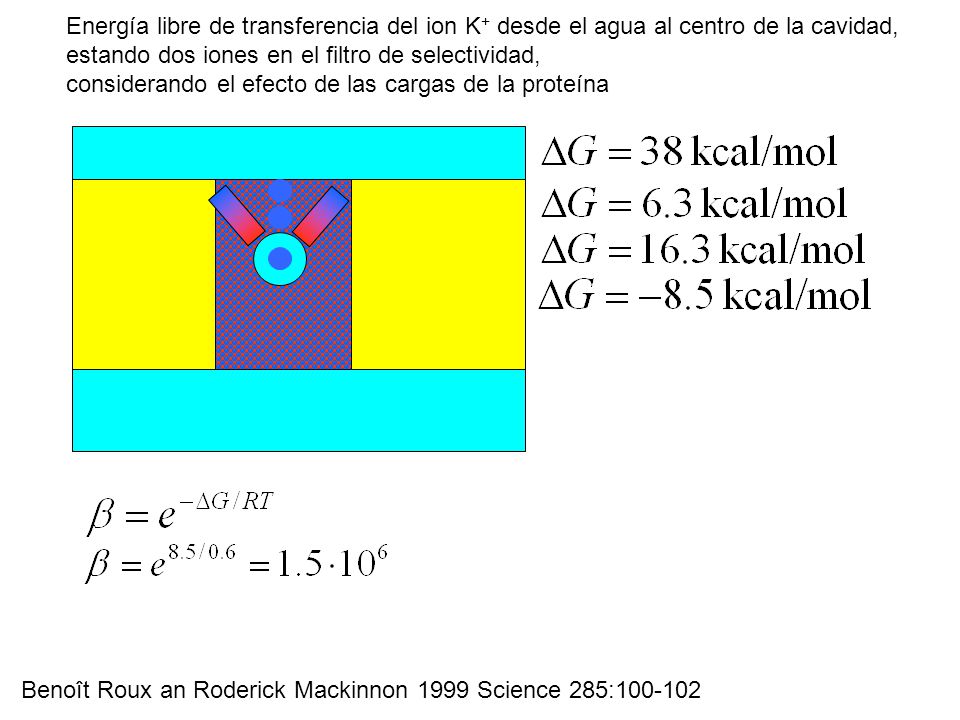

76 Energía libre de transferencia del ion K + desde el agua al centro de la cavidad, estando dos iones en el filtro de selectividad, considerando el efecto de las cargas de la proteína Benoît Roux an Roderick Mackinnon 1999 Science 285:100-102

77 Energía libre de transferencia del ion K + desde el agua al centro de la cavidad, estando dos iones en el filtro de selectividad, considerando sólo el efecto de las hélices del poro. Benoît Roux an Roderick Mackinnon 1999 Science 285:100-102

78 Energía libre de transferencia del ion K + desde el agua al canal de entrada cerrado Parsegian V. A 1969. ParsegianNature_221_844_1969ParsegianNature_221_844_1969

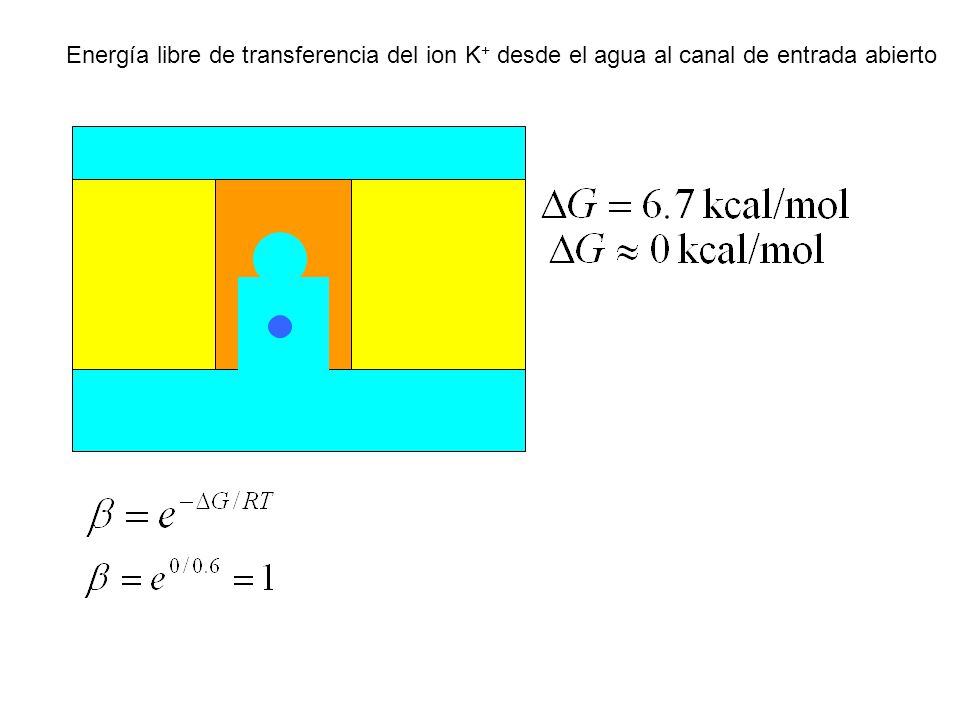

79 Energía libre de transferencia del ion K + desde el agua al canal de entrada abierto

80 Identificación de las cargas del sensor de potencial

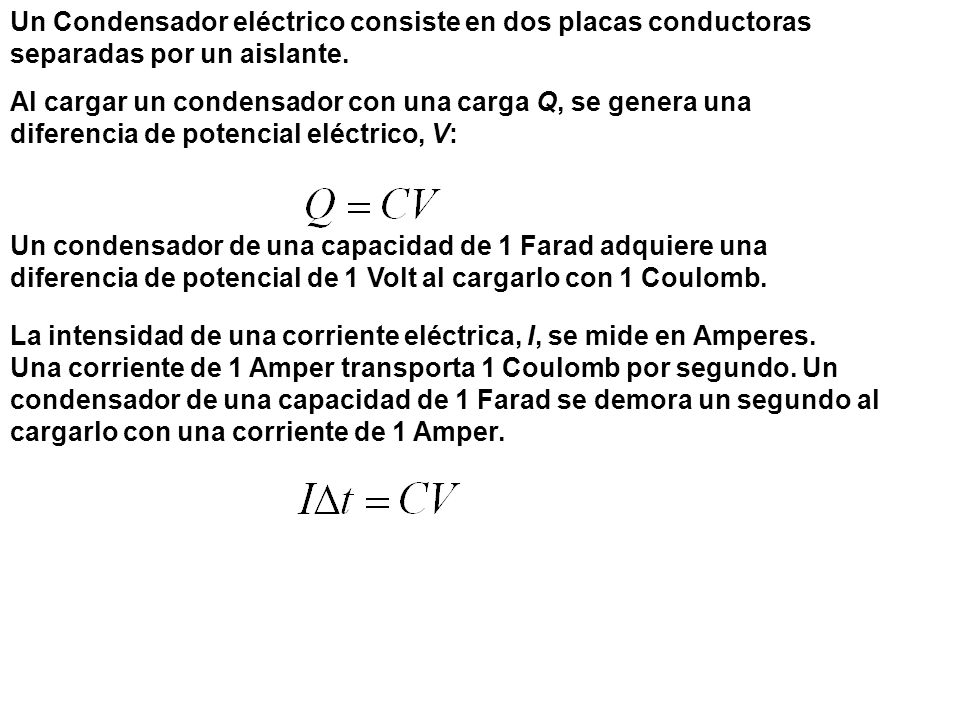

81 Un Condensador eléctrico consiste en dos placas conductoras separadas por un aislante. Al cargar un condensador con una carga Q, se genera una diferencia de potencial eléctrico, V: Un condensador de una capacidad de 1 Farad adquiere una diferencia de potencial de 1 Volt al cargarlo con 1 Coulomb. La intensidad de una corriente eléctrica, I, se mide en Amperes. Una corriente de 1 Amper transporta 1 Coulomb por segundo. Un condensador de una capacidad de 1 Farad se demora un segundo al cargarlo con una corriente de 1 Amper.

82 t = 0s, V = 0 Volts 1A t = 1s, V = 1 Volt Vacío entre las placas

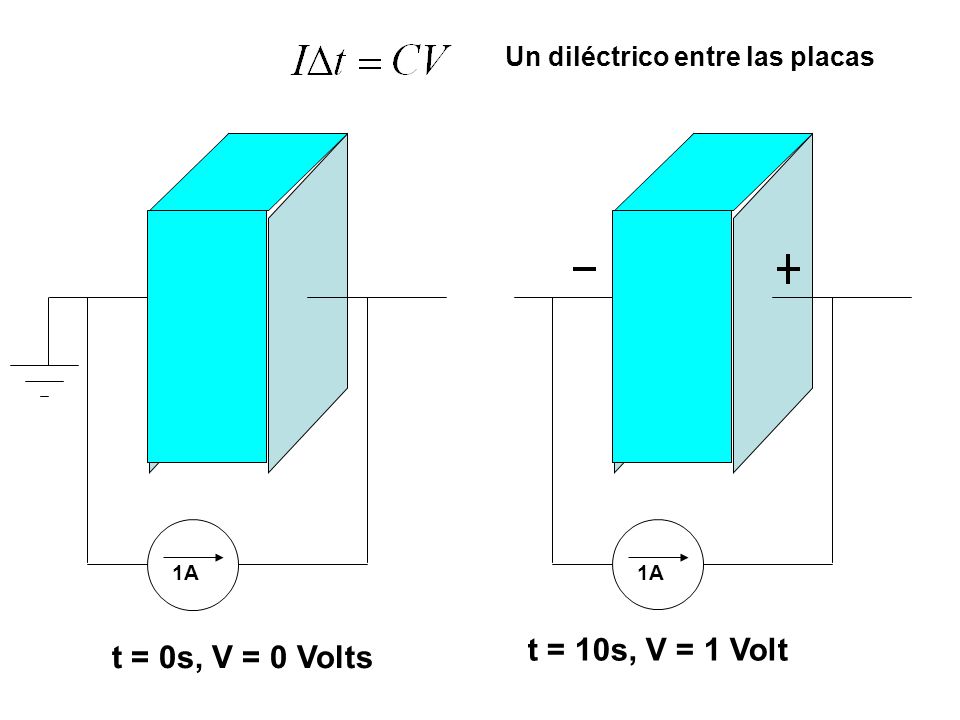

83 t = 0s, V = 0 Volts 1A t = 10s, V = 1 Volt Un diléctrico entre las placas

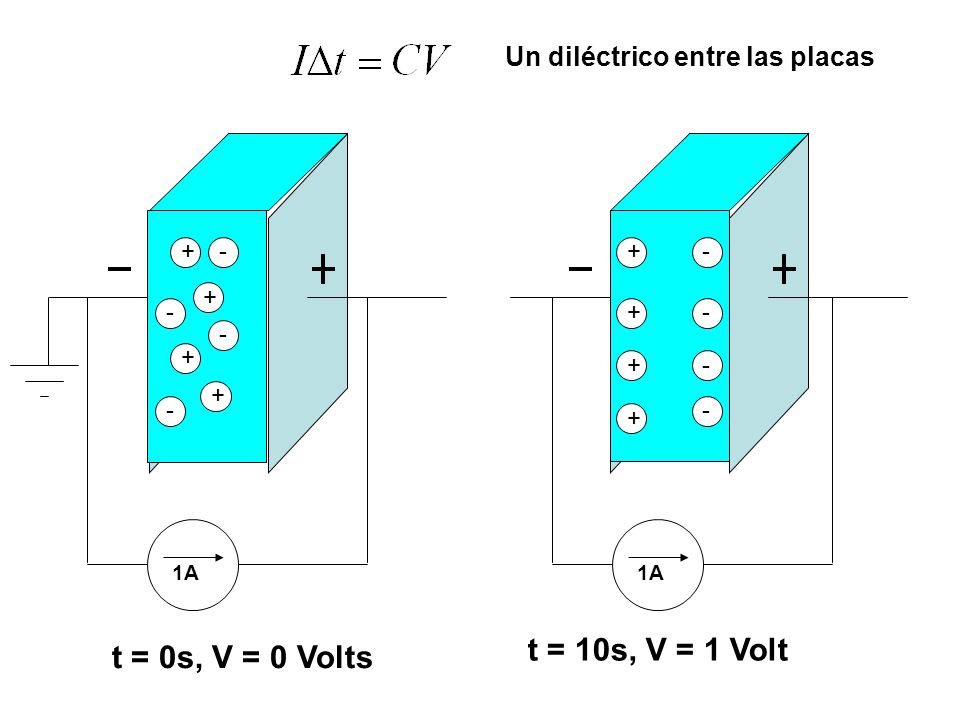

84 t = 0s, V = 0 Volts + + + +- - - - 1A t = 10s, V = 1 Volt + + + + - - - - Un diléctrico entre las placas

85 V = 1.0 Volt + + + + + + + + - - - - - - - - Las cargas del dieléctrico se mueven en el campo eléctrico produciendo una corriente de desplazamiento: Las corriente de desplazamiento representa movimiento de cargas positivas desde el lado positivo hacia el lado negativo. Esta corriente transportó 9 Coulombs en 10 segundos. Representa la polarización del dieléctrico.

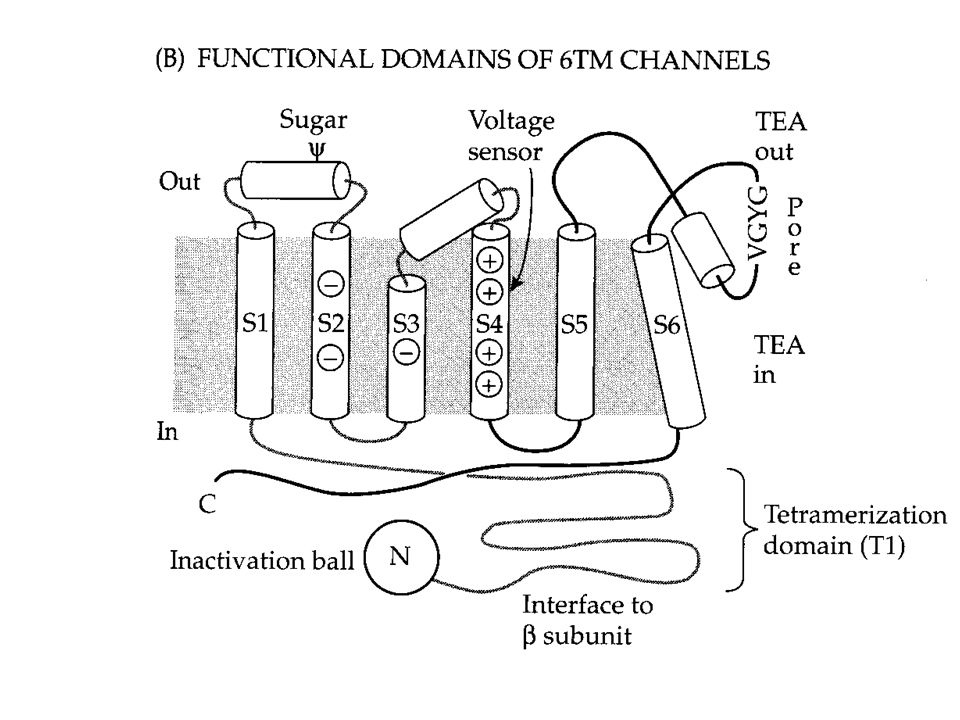

86

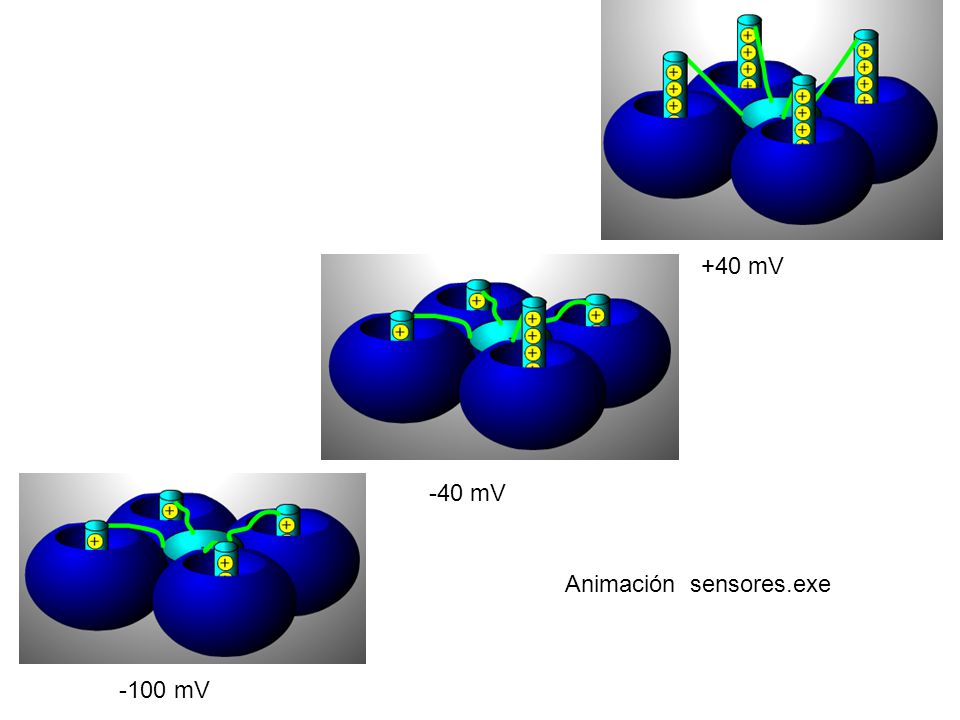

87 -40 mV -100 mV +40 mV Animación sensores.exe

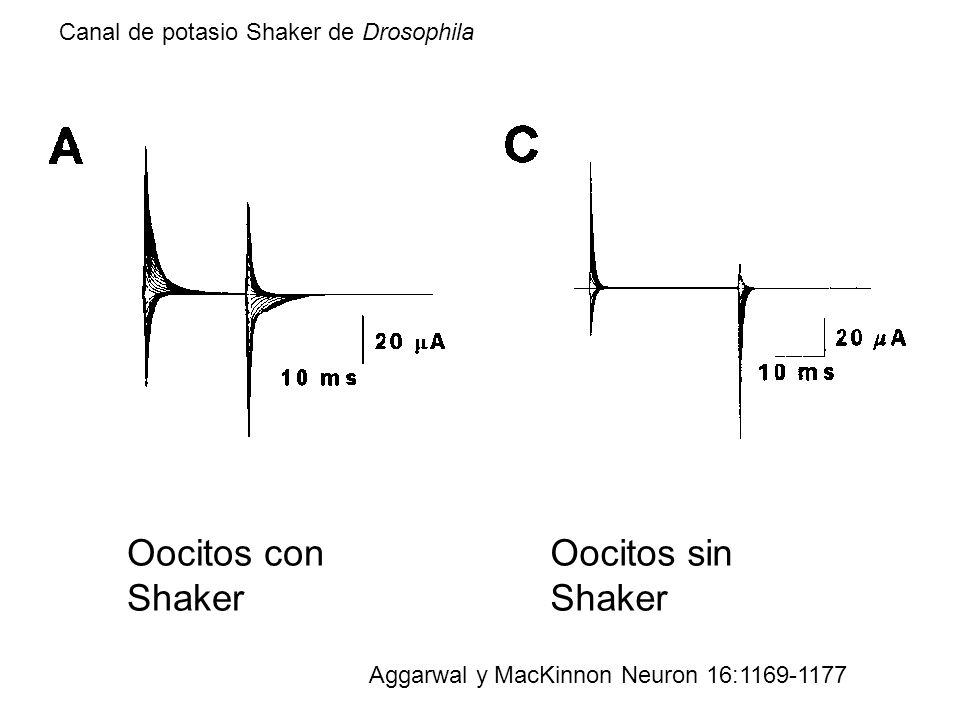

88 Oocitos sin Shaker Oocitos con Shaker Aggarwal y MacKinnon Neuron 16:1169-1177 Canal de potasio Shaker de Drosophila

89 Oocito de Xenopus expresado el canal Shaker de Drosophyla bloquados por AGTX Sin ShakerCon Shaker Aggarwal y MacKinnon Neuron 16:1169-1177

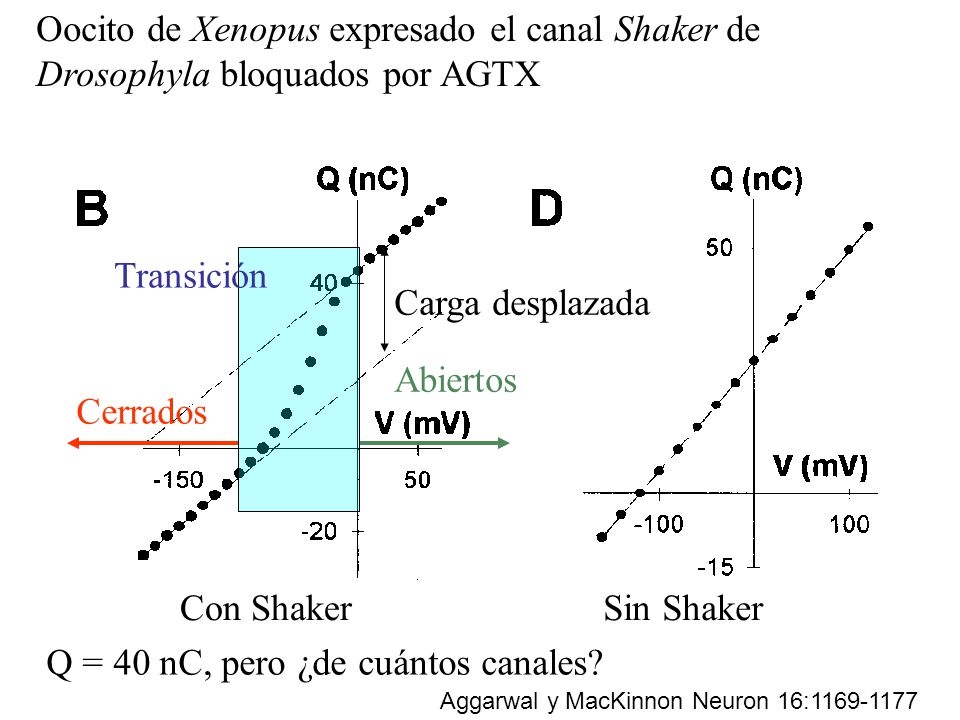

90 Oocito de Xenopus expresado el canal Shaker de Drosophyla bloquados por AGTX Sin ShakerCon Shaker Cerrados Abiertos Transición Carga desplazada Q = 40 nC, pero ¿de cuántos canales? Aggarwal y MacKinnon Neuron 16:1169-1177

91 El número de canales se determina con AGTX radiactiva de actividad específica conocida. Resulta 13.6 cargas por canal Aggarwal y MacKinnon Neuron 16:1169-1177 Número de cargas elementales Número de canales

92 >shaker 1234567890 1234567890 1234567890 1234567890 1234567890 1 MAAVAGLYGL GEDRQHRKKQ QQQQQHQKEQ LEQKEEQKKI AERKLQLREQ 50 51 QLQRNSLDGY GSLPKLSSQD EEGGAGHGFG GGPQHFEPIP HDHDFCERVV 100 101 INVSGLRFET QLRTLNQFPD TLLGDPARRL RYFDPLRNEY FFDRSRPSFD 150 151 AILYYYQSGG RLRRPVNVPL DVFSEEIKFY ELGDQAINKF REDEGFIKEE 200 201 ERPLPDNEKQ RKVWLLFEYP ESSQAARVVA IISVFVILLS IVIFCLETLP 250 251 EFKHYKVFNT TTNGTKIEED EVPDITDPFF LIETLCIIWF TFELTVRFLA 300 301 CPNKLNFCRD VMNVIDIIAI IPYFITLATV VAEEEDTLNL PKAPVSPQDK 350 351 SSNQAMSLAI LRVIRLVRVF RIFKLSRHSK GLQILGRTLK ASMRELGLLI 400 401 FFLFIGVVLF SSAVYFAEAG SENSFFKSIP DAFWWAVVTM TTVGYGDMTP 450 451 VGVWGKIVGS LCAIAGVLTI ALPVPVIVSN FNYFYHRETD QEEMQSQNFN 500 501 HVTSCPYLPG TLGQHMKKSS LSESSSDMMD LDDGVESTPG LTETHPGRSA 550 551 VAPFLGAQQQ QQQQPVASSL SMSIDKQLQH PLQHVTQTQL YQQQQQQQQQ 600 601 QQNGFKQQQQ QTQQQLQQQQ SHTINASAAA ATSGSGSSGL TMRHNNALAV 650 651 SIETDV Estructura primaria del producto de expresión de un gen que le falta al mutante Shaker de Drosophila. Hay 7 cargas positivas en el posible sensor de potencial

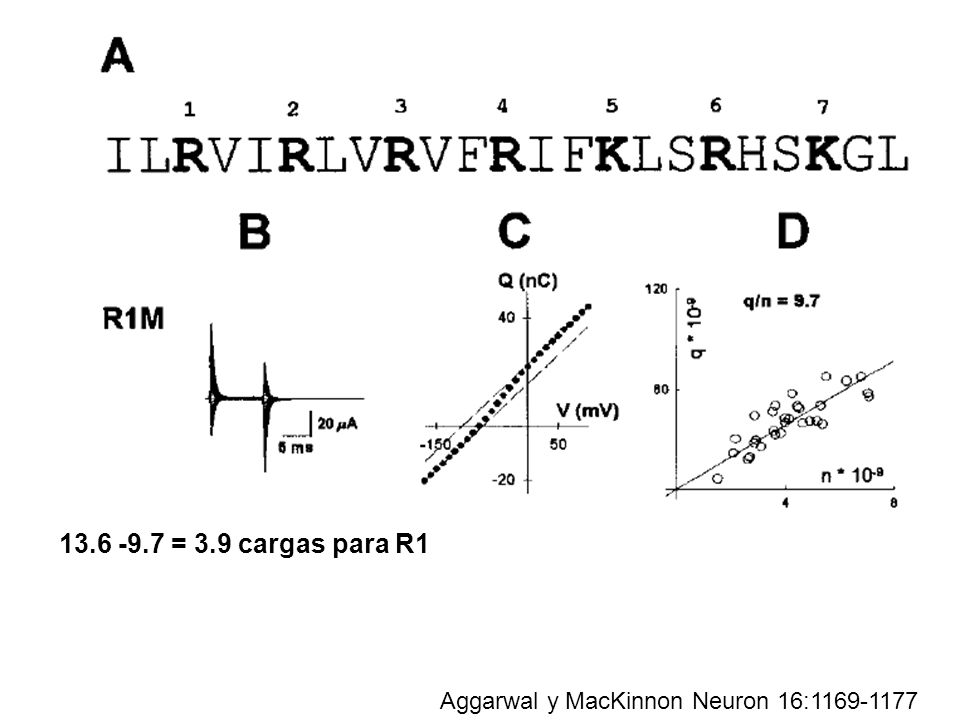

93 13.6 -9.7 = 3.9 cargas para R1 Aggarwal y MacKinnon Neuron 16:1169-1177

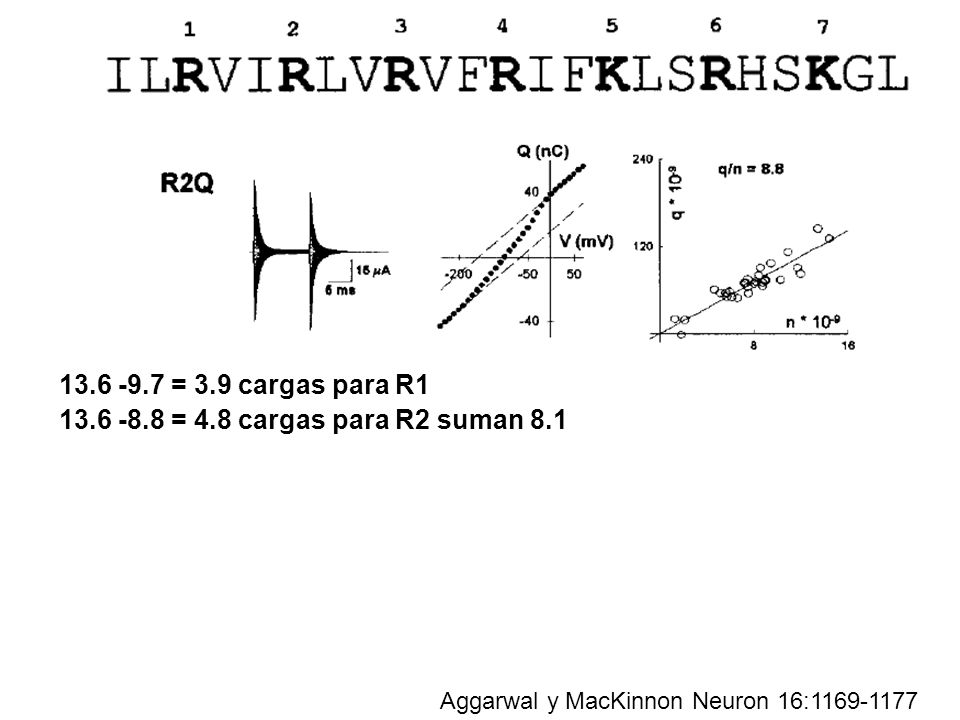

94 13.6 -9.7 = 3.9 cargas para R1 13.6 -8.8 = 4.8 cargas para R2 suman 8.1 Aggarwal y MacKinnon Neuron 16:1169-1177

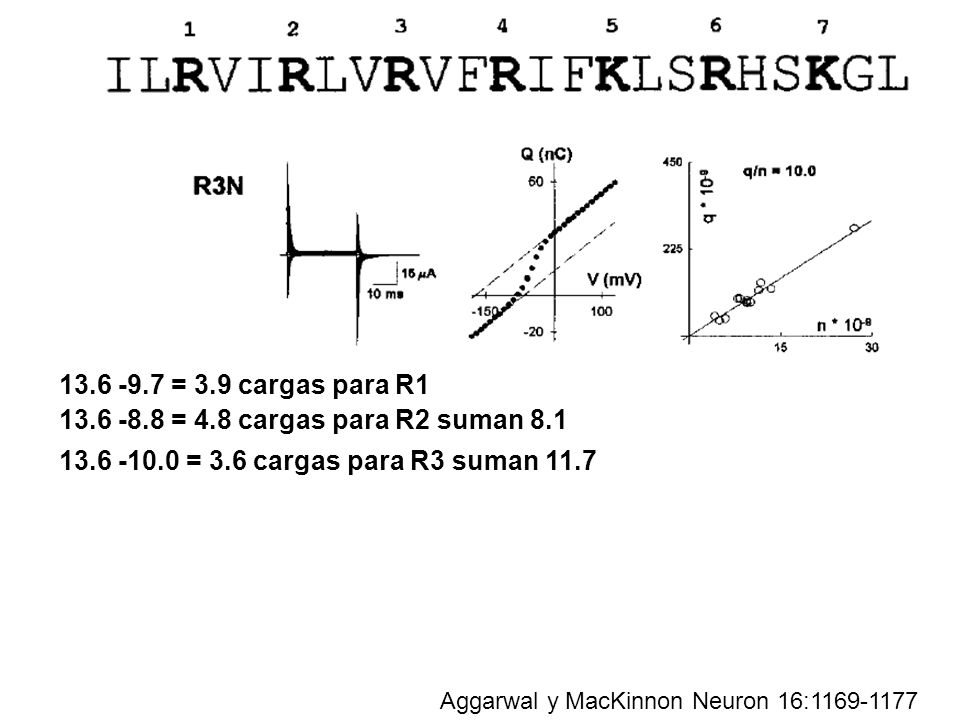

95 13.6 -9.7 = 3.9 cargas para R1 13.6 -8.8 = 4.8 cargas para R2 suman 8.1 13.6 -10.0 = 3.6 cargas para R3 suman 11.7 Aggarwal y MacKinnon Neuron 16:1169-1177

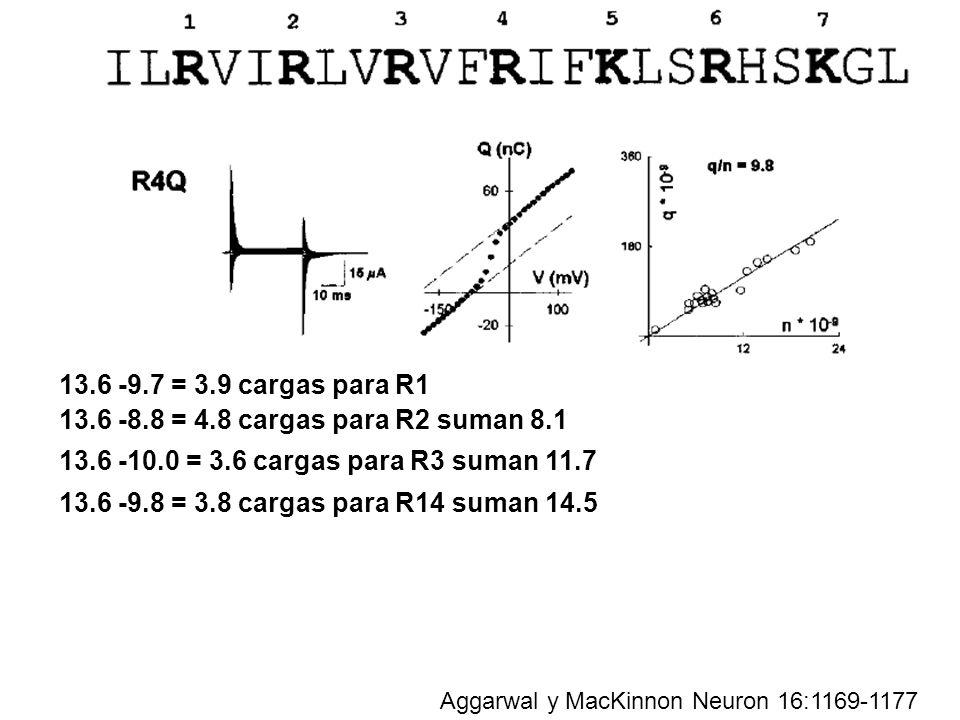

96 13.6 -9.7 = 3.9 cargas para R1 13.6 -8.8 = 4.8 cargas para R2 suman 8.1 13.6 -10.0 = 3.6 cargas para R3 suman 11.7 13.6 -9.8 = 3.8 cargas para R14 suman 14.5 Aggarwal y MacKinnon Neuron 16:1169-1177

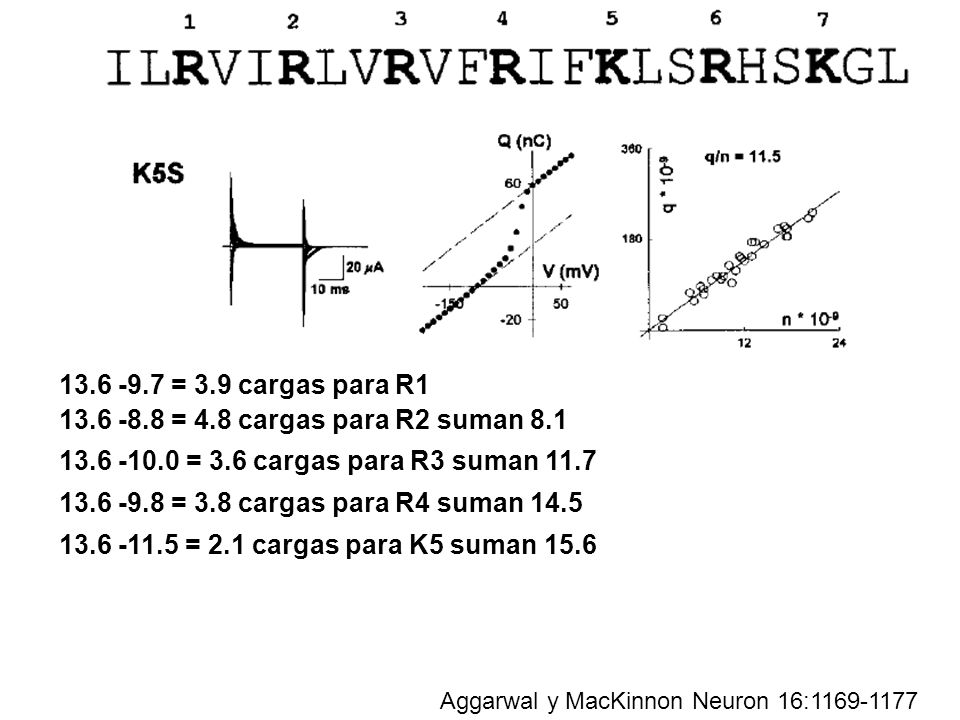

97 13.6 -9.7 = 3.9 cargas para R1 13.6 -8.8 = 4.8 cargas para R2 suman 8.1 13.6 -10.0 = 3.6 cargas para R3 suman 11.7 13.6 -9.8 = 3.8 cargas para R4 suman 14.5 13.6 -11.5 = 2.1 cargas para K5 suman 15.6 Aggarwal y MacKinnon Neuron 16:1169-1177

98 13.6 -9.7 = 3.9 cargas para R1 13.6 -8.8 = 4.8 cargas para R2 suman 8.1 13.6 -10.0 = 3.6 cargas para R3 suman 11.7 13.6 -9.8 = 3.8 cargas para R4 suman 14.5 13.6 -11.5 = 2.1 cargas para K5 suman 15.6 13.6 -13.5 = 0.1 cargas para K7 suman 15.6 Aggarwal y MacKinnon Neuron 16:1169-1177

99 Experimentos de reactivos de grupos SH. MTSET CH 3 -S0 2 -S-CH 2 -CH 2 -N + -(CH 3 ) 3 Hacer una mutación puntual, por ejemplo R326C Comparar la rapidez de la reacción de cisteína-MTSET para el canal abierto y el canal cerrado, poniendo MTSET ya sea por el interior o por el exterior.

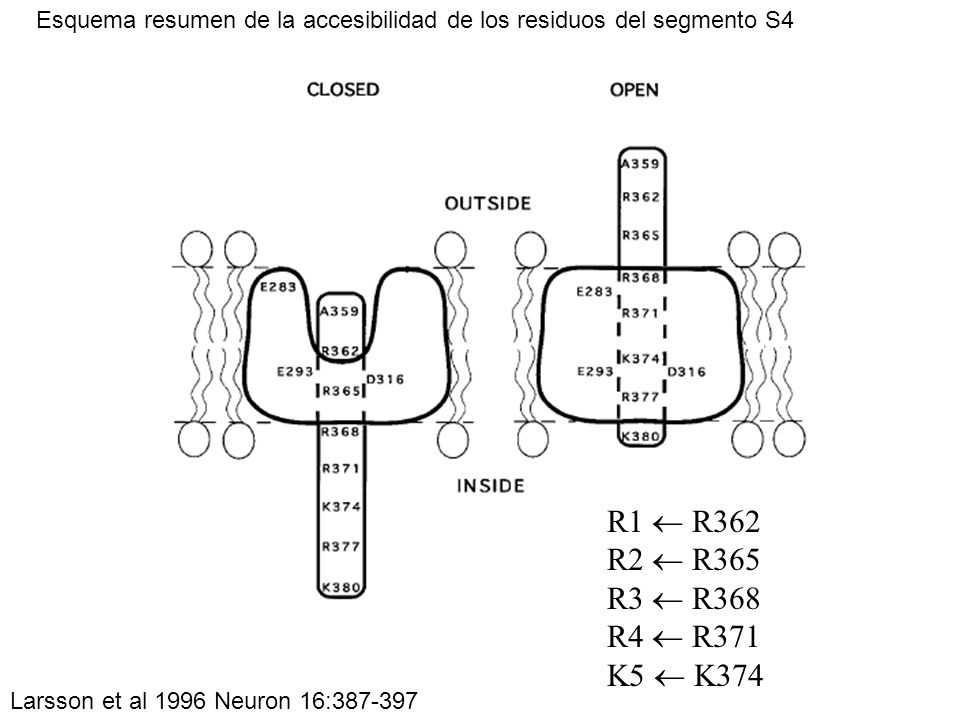

100 R1  R362 R2  R365 R3  R368 R4  R371 K5  K374 Esquema resumen de la accesibilidad de los residuos del segmento S4 Larsson et al 1996 Neuron 16:387-397

101 Modelo 1966 del funcionamiento del sensor de potencial eléctrico Jiang et al 2003 Nature 423:33-41 El desplazamiento vertical es de 16 Ångström

102 Estructura cristalina del canal de potasio activado por potencial eléctrico KvaP de Aeropyrum pernix.Vista desde el lado intracelular Jiang et al 2003 Nature 423:33-41 Fragmento de anticuerpo S4

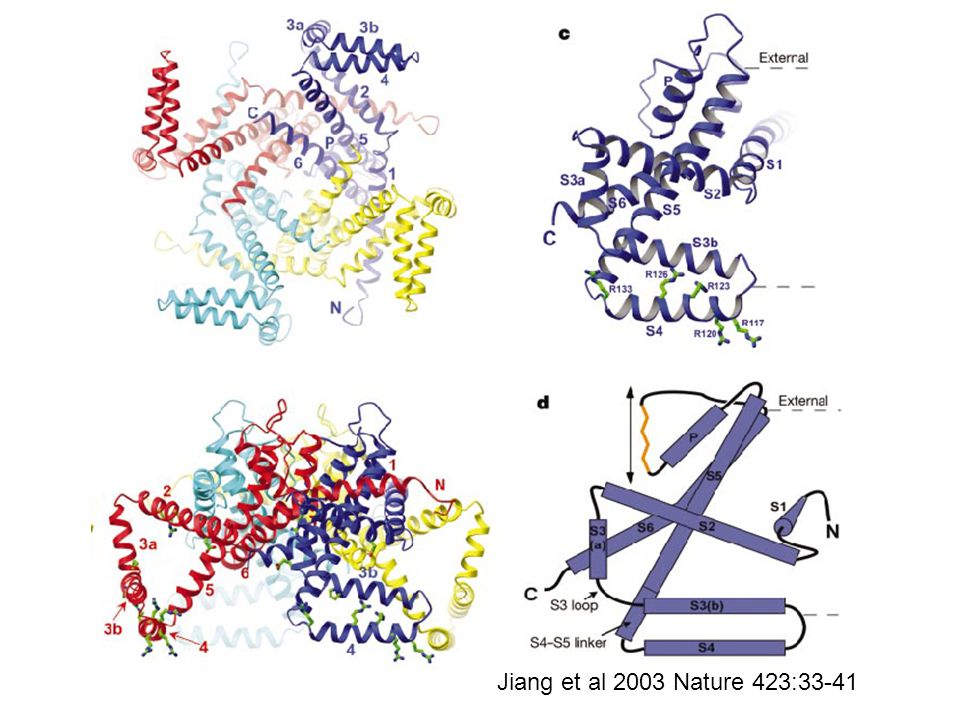

103 Jiang et al 2003 Nature 423:33-41

104 La estructura cristalina difiere de la esperada. Los segmentos de hélices alfa no están perpendiculares al plano de la membrana. El segmento S4 está fuera de la membrana. El segmento S3 está dividido en dos segmentos S3a y S3b. El segmento S6 está quebrado: el canal está abierto Esta estructura está distorsionada por la inmovilización del S3b-S4 por el Fab.

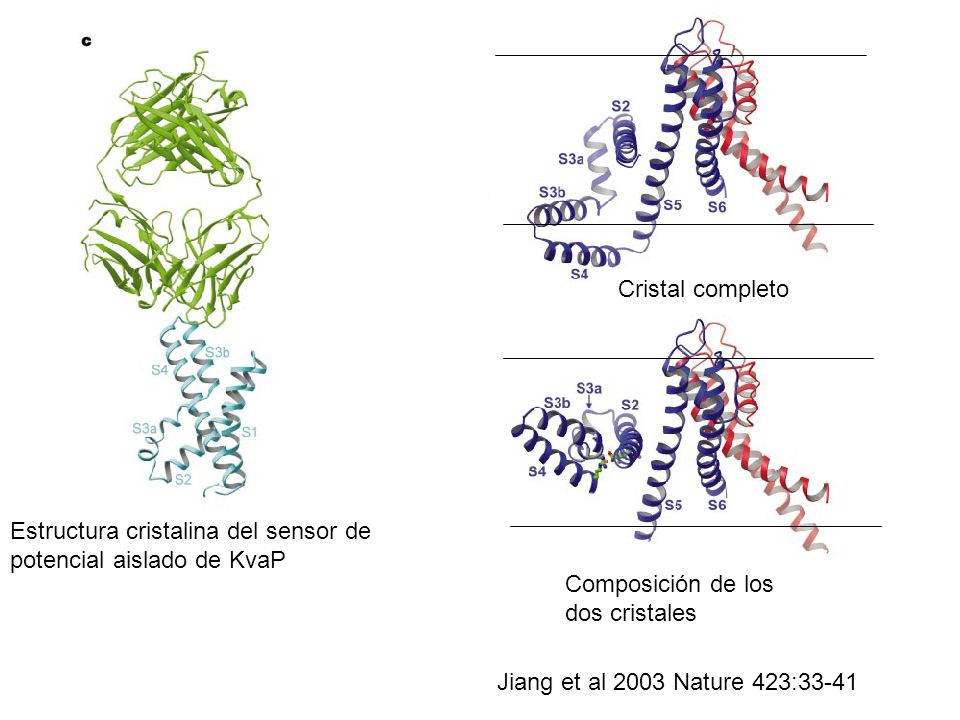

105 Jiang et al 2003 Nature 423:33-41 Estructura cristalina del sensor de potencial aislado de KvaP Cristal completo Composición de los dos cristales

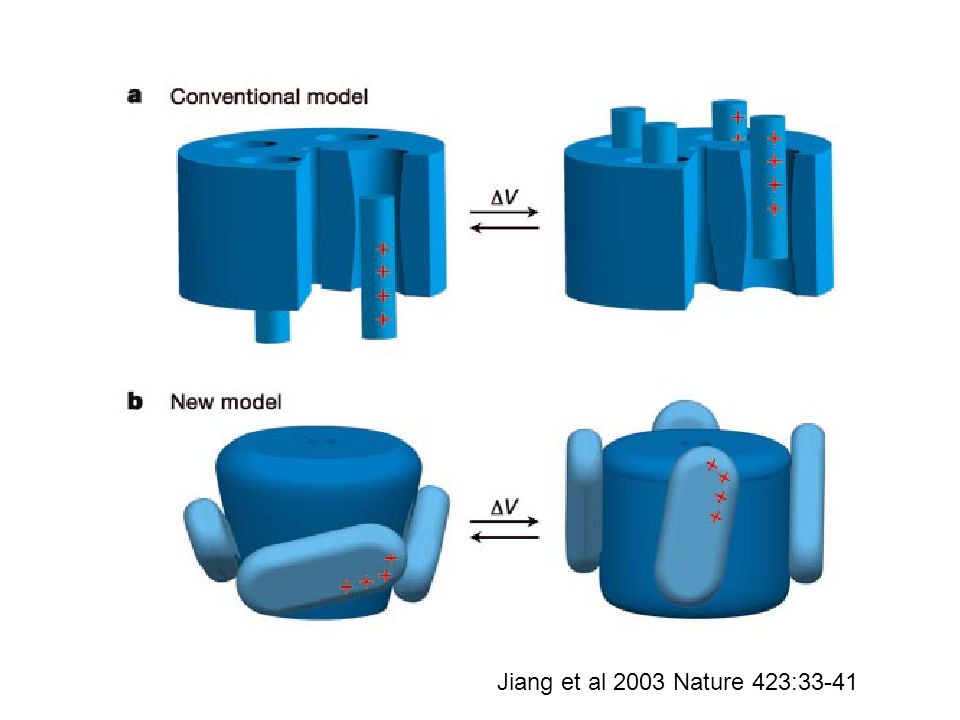

106 Jiang et al 2003 Nature 423:33-41

107 Para saber como sigue la historia del modelo de sensor de potencial en canales de eucariontes vea: Long et al Science 2005 309:897-903 Long et al Science 2005 309:903-908 Long et al Science 2007 450:367-383

108 Long et al Science 2005 309:897-903 Canal de potasio de mamífero Kv1.2

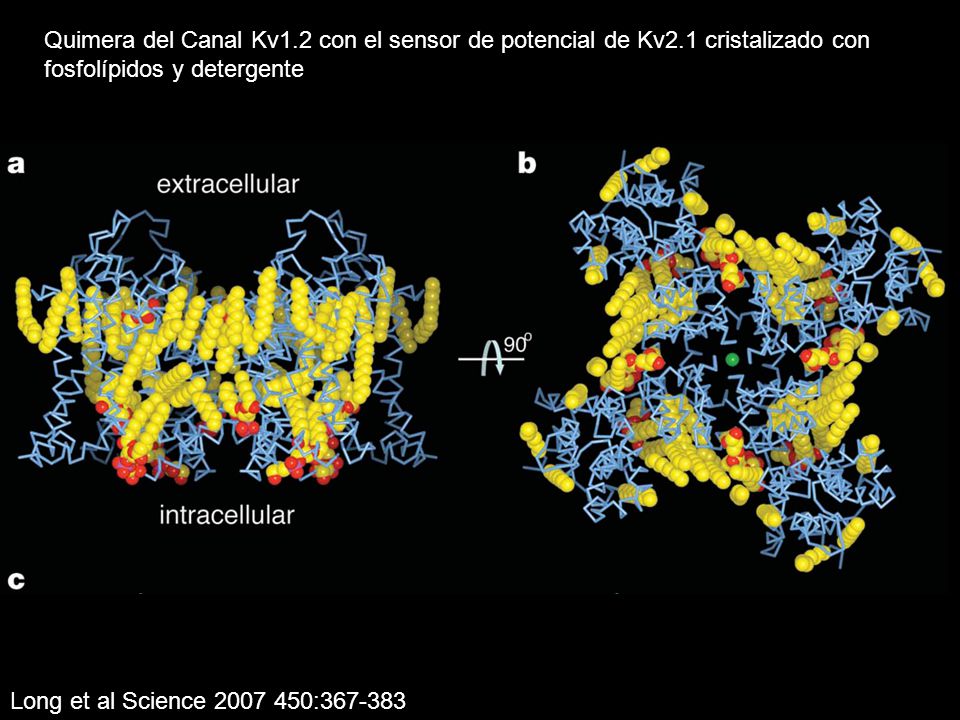

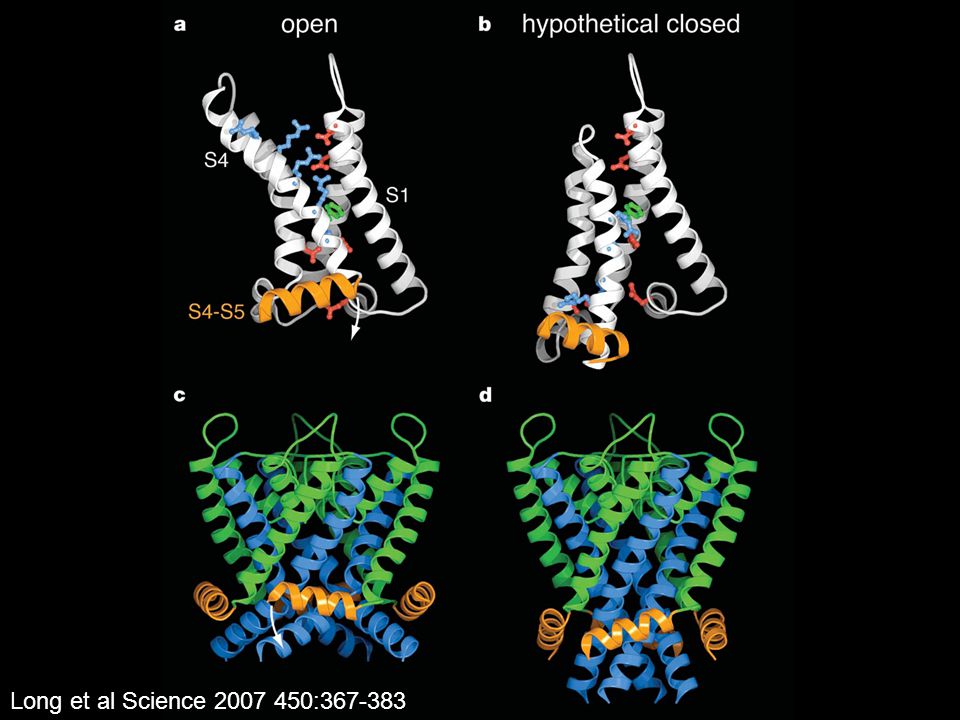

109 Long et al Science 2007 450:367-383 Quimera del Canal Kv1.2 con el sensor de potencial de Kv2.1 cristalizado con fosfolípidos y detergente

110 Long et al Science 2007 450:367-383
