1 INTERMEDIOS DIGITALES INTERMEDIOS DIGITALES

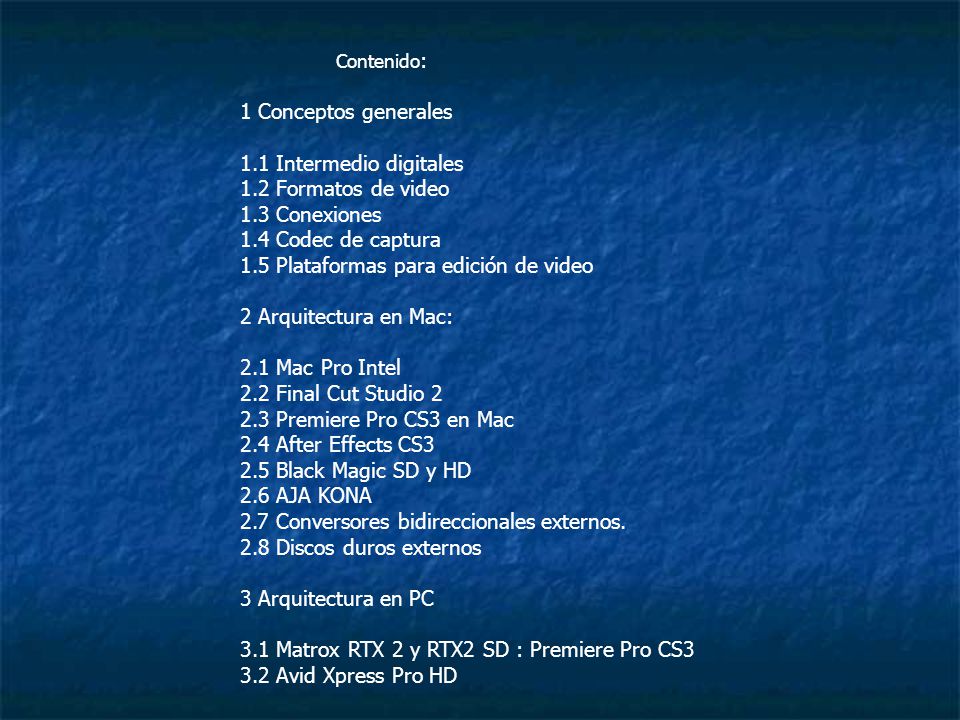

2 Contenido : 1 Conceptos generales 1.1 Intermedio digitales 1.2 Formatos de video 1.3 Conexiones 1.4 Codec de captura 1.5 Plataformas para edición de video 2 Arquitectura en Mac: 2.1 Mac Pro Intel 2.2 Final Cut Studio 2 2.3 Premiere Pro CS3 en Mac 2.4 After Effects CS3 2.5 Black Magic SD y HD 2.6 AJA KONA 2.7 Conversores bidireccionales externos. 2.8 Discos duros externos 3 Arquitectura en PC 3.1 Matrox RTX 2 y RTX2 SD : Premiere Pro CS3 3.2 Avid Xpress Pro HD

3 1. CONCEPTOS GENERALES 1. CONCEPTOS GENERALES

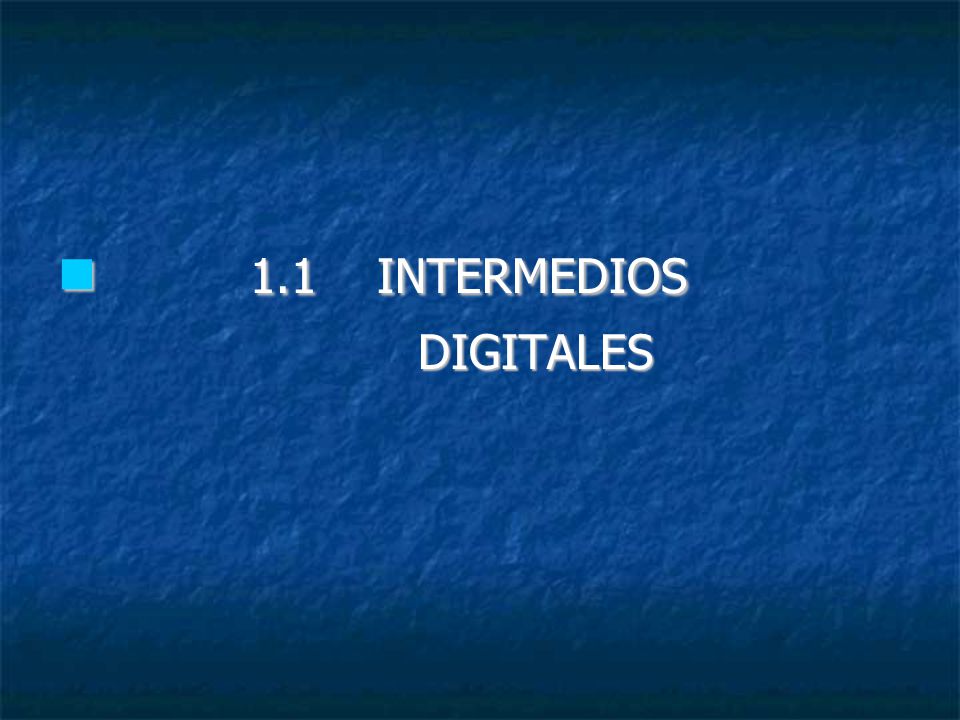

4 1.1 INTERMEDIOS 1.1 INTERMEDIOS DIGITALES DIGITALES

5 35 mm

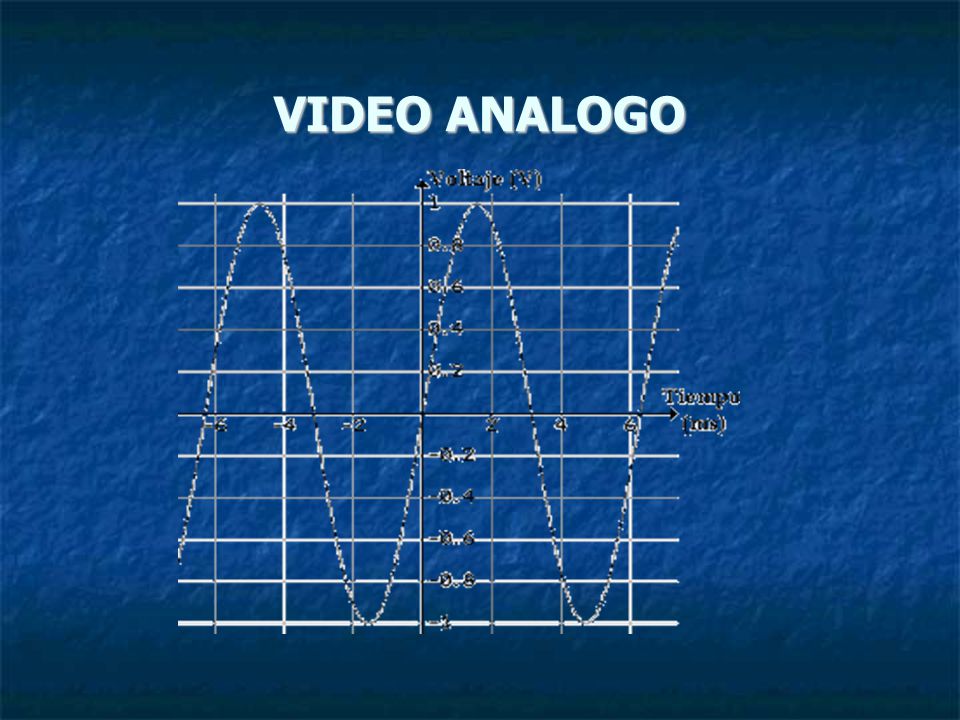

6 VIDEO ANALOGO

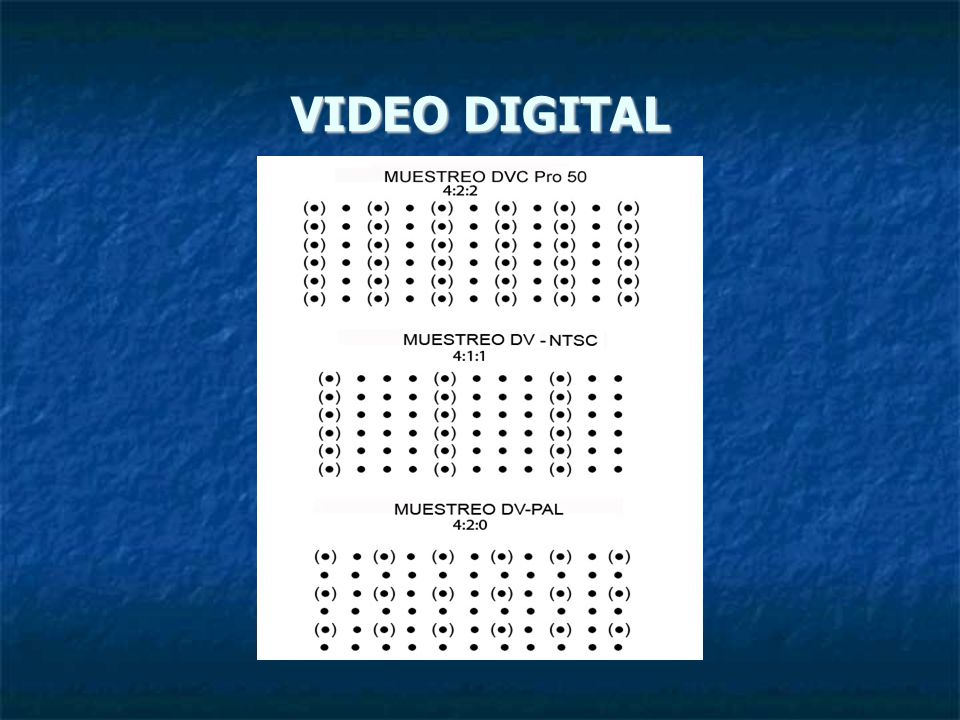

7 VIDEO DIGITAL

8 PROCESO TRADICIONAL

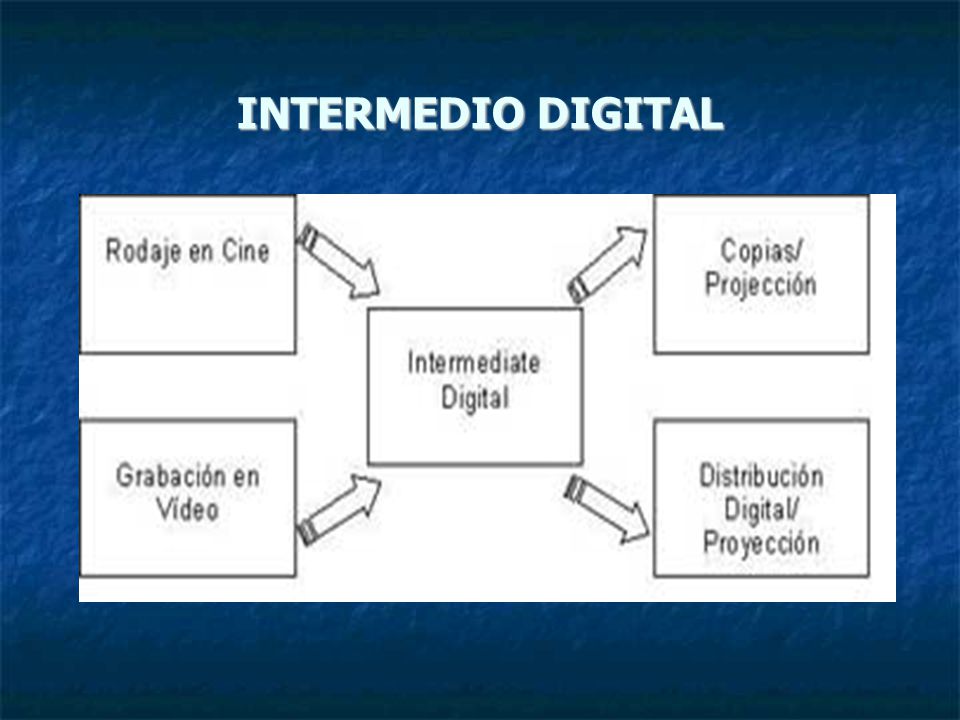

9 INTERMEDIO DIGITAL

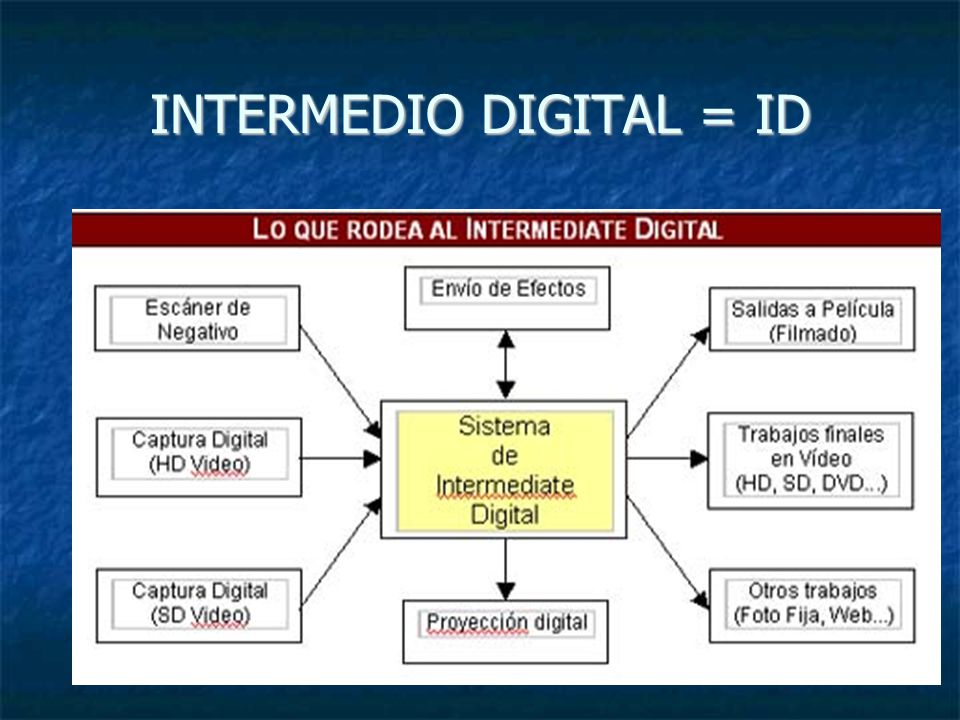

10 INTERMEDIO DIGITAL = ID

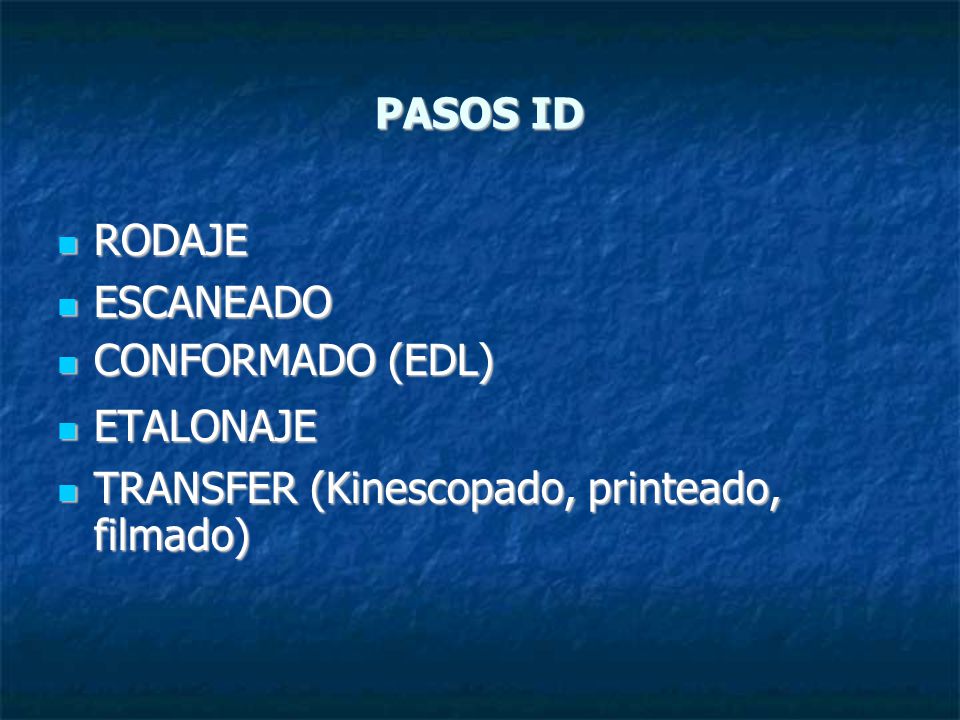

11 PASOS ID RODAJE RODAJE ESCANEADO ESCANEADO CONFORMADO (EDL)‏ CONFORMADO (EDL)‏ ETALONAJE ETALONAJE TRANSFER (Kinescopado, printeado, filmado)‏ TRANSFER (Kinescopado, printeado, filmado)‏

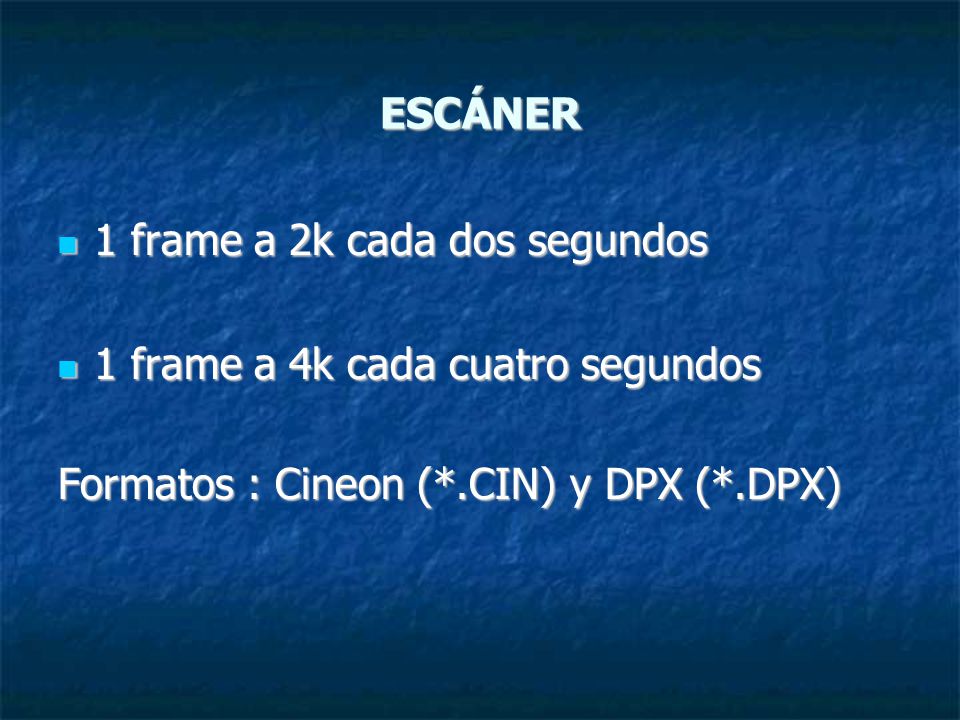

12 ESCÁNER 1 frame a 2k cada dos segundos 1 frame a 2k cada dos segundos 1 frame a 4k cada cuatro segundos 1 frame a 4k cada cuatro segundos Formatos : Cineon (*.CIN) y DPX (*.DPX)‏

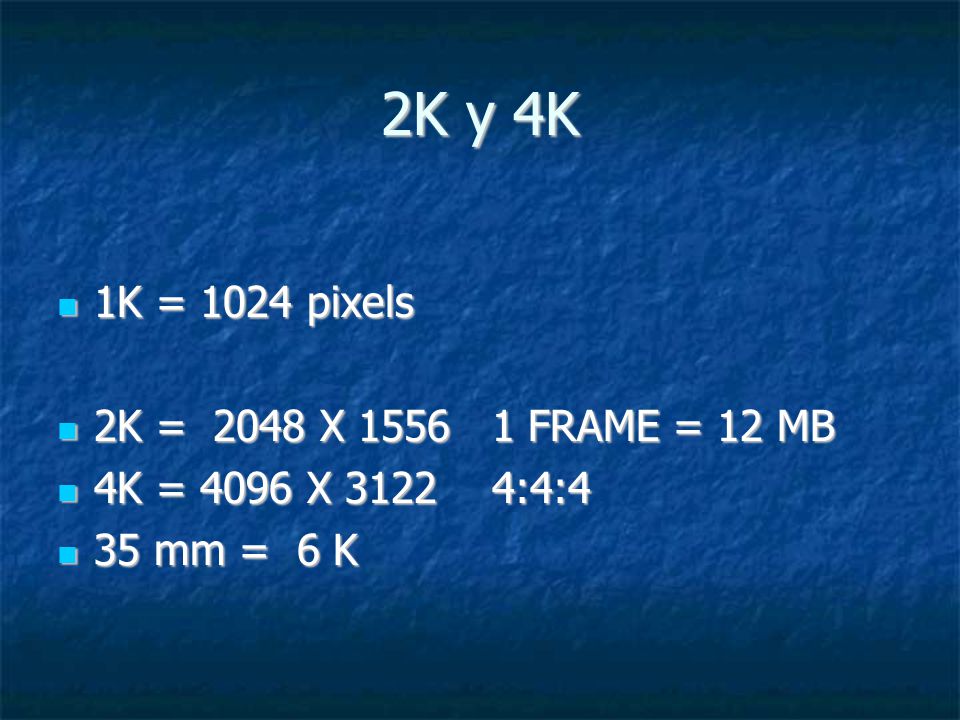

13 2K y 4K 1K = 1024 pixels 1K = 1024 pixels 2K = 2048 X 1556 1 FRAME = 12 MB 2K = 2048 X 1556 1 FRAME = 12 MB 4K = 4096 X 3122 4:4:4 4K = 4096 X 3122 4:4:4 35 mm = 6 K 35 mm = 6 K

14 ETALONAJE

15 1.2 FORMATOS 1.2 FORMATOS

16 FORMATOS CONSUMER Flujo Muestra Uso SVHS SVHS VHS VHS Digital 8 25 Mb/s 4:1:1 Digital 8 25 Mb/s 4:1:1 Mini DV 25 Mb/s 4.1:1 Mini DV 25 Mb/s 4.1:1 HDV 25 Mb/s 4:2:0 HDV 25 Mb/s 4:2:0 PROSUMER PROSUMER Betacam SP 4:2.2 Betacam SP 4:2.2 Betacam SX 18 Mb/s 4:2:2 Betacam SX 18 Mb/s 4:2:2 DV 25 Mb/s 4.1:1 DV 25 Mb/s 4.1:1 DV Cam 25 Mb/s 4:1:1 Periodismo DV Cam 25 Mb/s 4:1:1 Periodismo D7 o DVC Pro 25 Mb/s 4:1:1 D7 o DVC Pro 25 Mb/s 4:1:1

17 FORMATOS BROADCAST Flujo Muestra Uso DVC PRO 50 50 Mb/s 4:2:2 DVC PRO 50 50 Mb/s 4:2:2 MPEG-IMX 50 Mb/s 4:2:2 Produc. de alta calidad MPEG-IMX 50 Mb/s 4:2:2 Produc. de alta calidad D9 (Digital-S) 50 Mb/s 4:2:2 D9 (Digital-S) 50 Mb/s 4:2:2 D2 94 Mb/s 4Fsc D2 94 Mb/s 4Fsc D3 94 Mb/s 4Fsc Grandes productoras D3 94 Mb/s 4Fsc Grandes productoras Betacam Digital 95 Mb/s 4:2:2 Betacam Digital 95 Mb/s 4:2:2HD DVCPRO-HD 100 Mb/s 4:2:2 Televisión en alta definición DVCPRO-HD 100 Mb/s 4:2:2 Televisión en alta definición D9-HD 100 Mb/s 4:2:2 Cine D9-HD 100 Mb/s 4:2:2 Cine HDCAM 140 Mb/s 4:1:1 Cine HDCAM 140 Mb/s 4:1:1 Cine D1 172 Mb/s 4:2:2 Publicidad D1 172 Mb/s 4:2:2 Publicidad HD-D5 270 Mb/s 4:2:2 Cine HD-D5 270 Mb/s 4:2:2 Cine D6 995 Mb/s 4:2:2 Almacenamiento D6 995 Mb/s 4:2:2 Almacenamiento

18 1.3 CONEXIONES 1.3 CONEXIONES

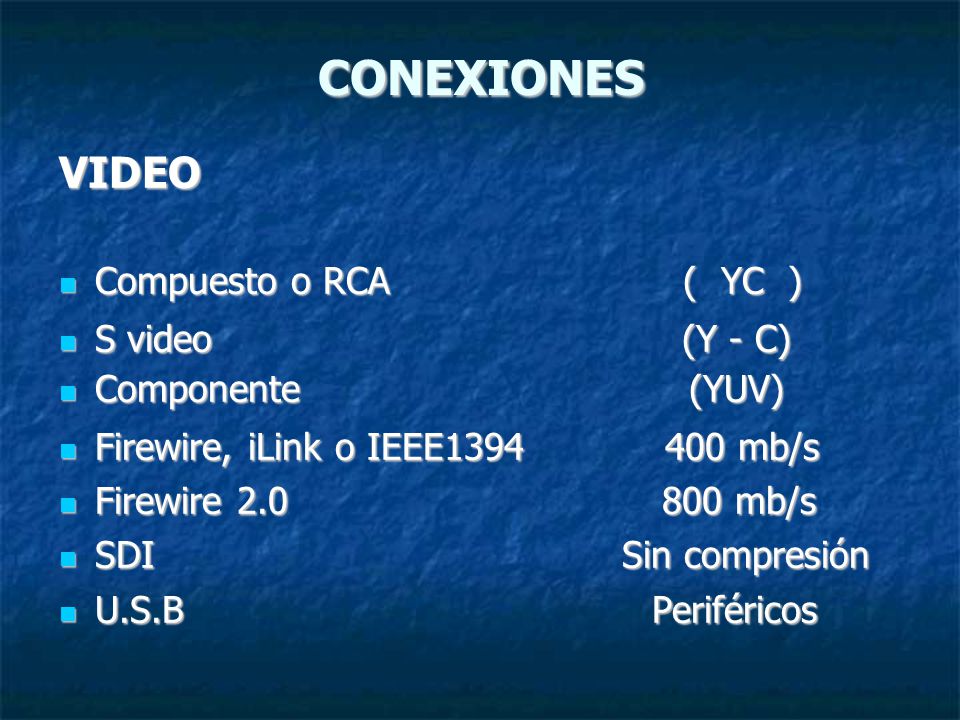

19 CONEXIONESVIDEO Compuesto o RCA ( YC )‏ Compuesto o RCA ( YC )‏ S video (Y - C) S video (Y - C) Componente (YUV)‏ Componente (YUV)‏ Firewire, iLink o IEEE1394 400 mb/s Firewire, iLink o IEEE1394 400 mb/s Firewire 2.0 800 mb/s Firewire 2.0 800 mb/s SDI Sin compresión SDI Sin compresión U.S.B Periféricos U.S.B Periféricos

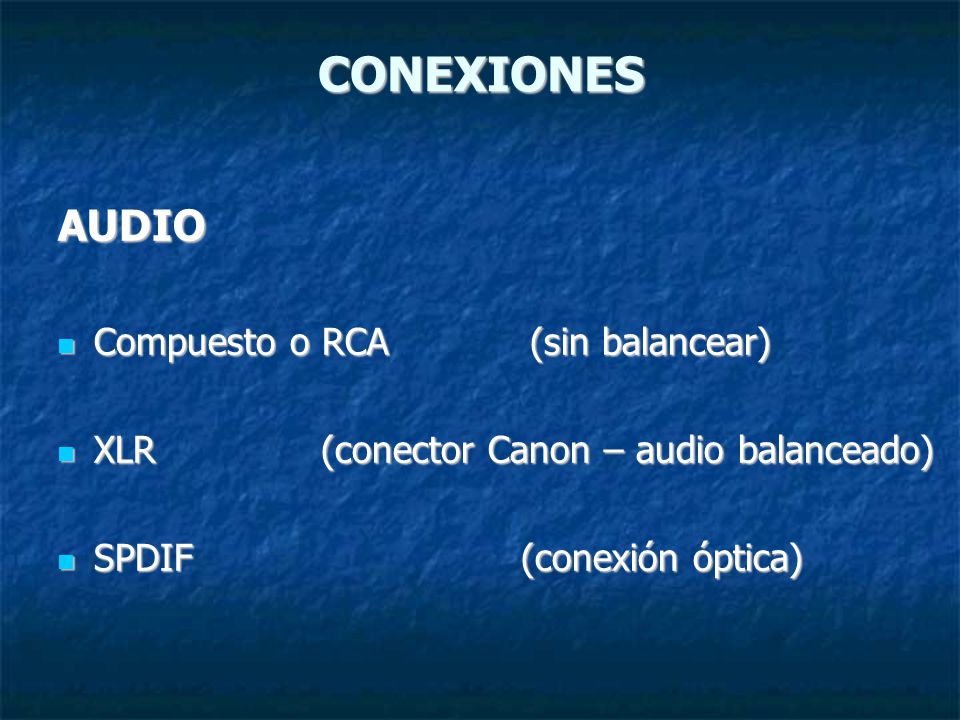

20 CONEXIONESAUDIO Compuesto o RCA (sin balancear)‏ Compuesto o RCA (sin balancear)‏ XLR (conector Canon – audio balanceado)‏ XLR (conector Canon – audio balanceado)‏ SPDIF (conexión óptica)‏ SPDIF (conexión óptica)‏

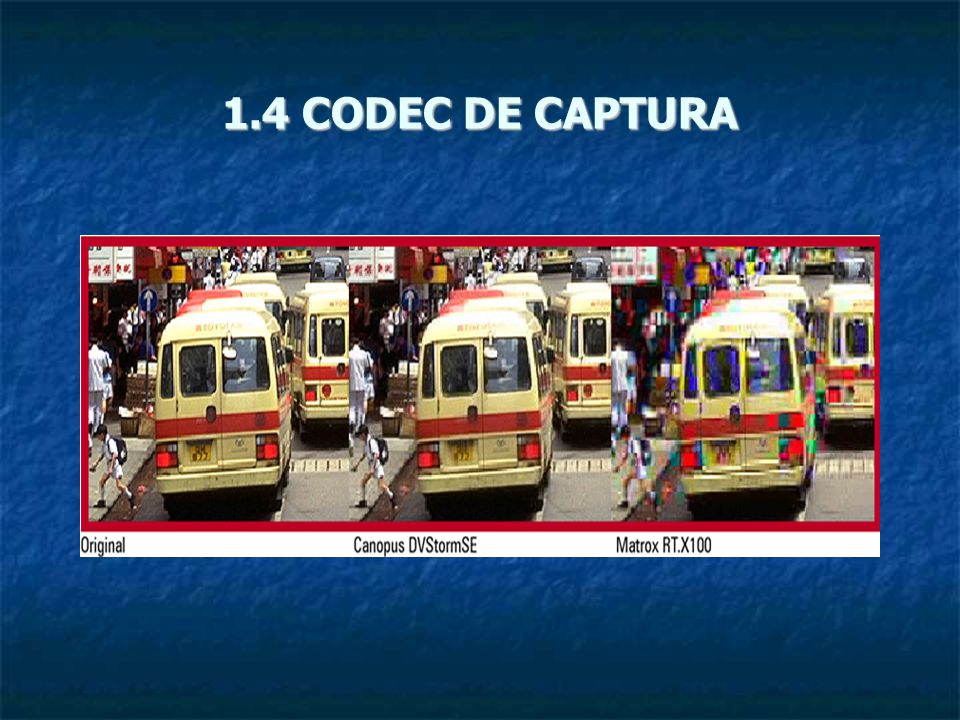

21 1.4 CODEC DE CAPTURA

22 1.5 PLATAFORMAS PARA EDICIÓN MAC MAC PC PC SILICON GRAPHICS SILICON GRAPHICS

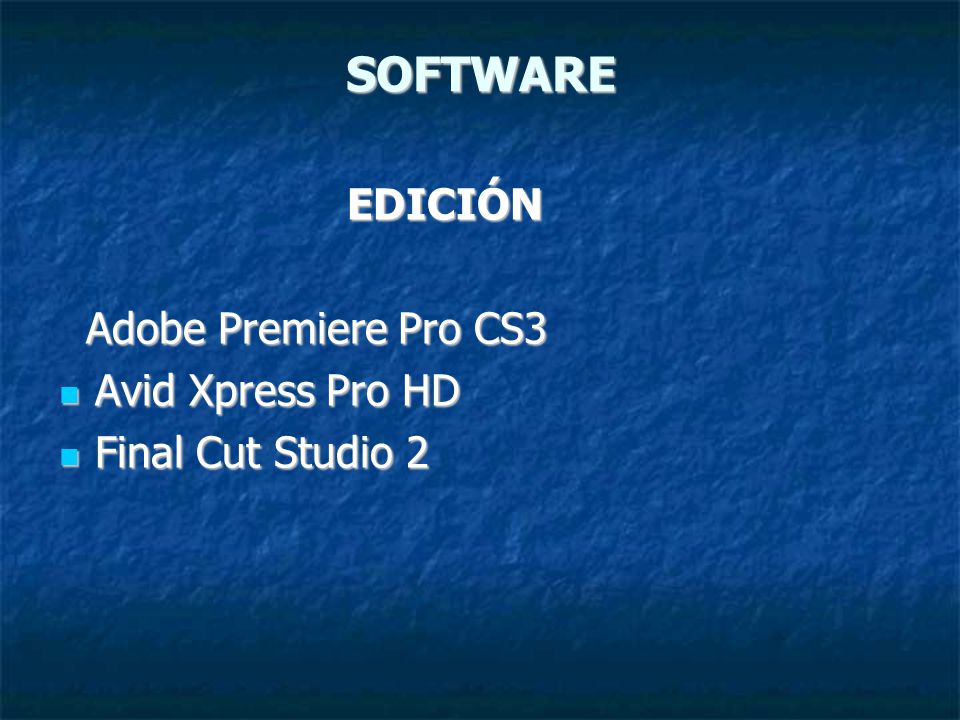

23 SOFTWAREEDICIÓN Adobe Premiere Pro CS3 Adobe Premiere Pro CS3 Avid Xpress Pro HD Avid Xpress Pro HD Final Cut Studio 2 Final Cut Studio 2

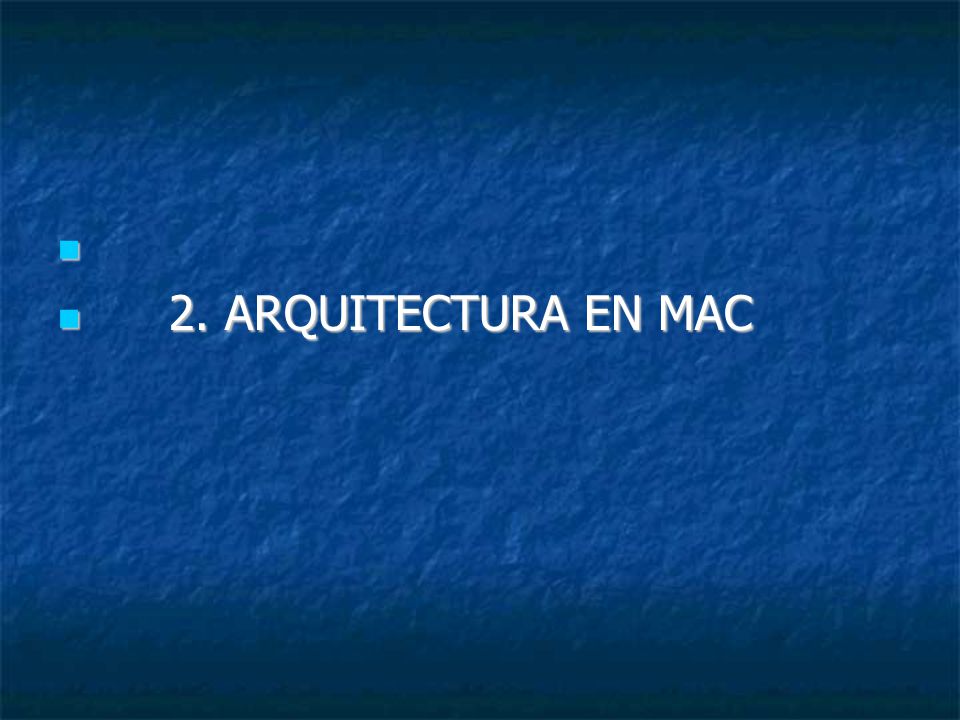

24 2. ARQUITECTURA EN MAC 2. ARQUITECTURA EN MAC

25 2.1 MAC PRO INTEL

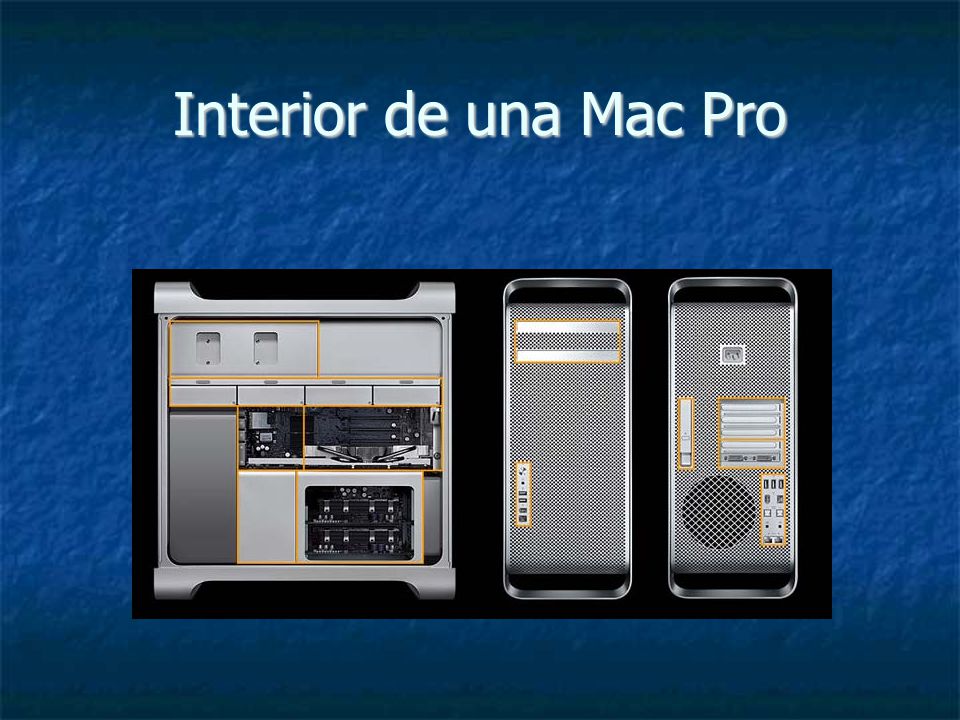

26 Interior de una Mac Pro

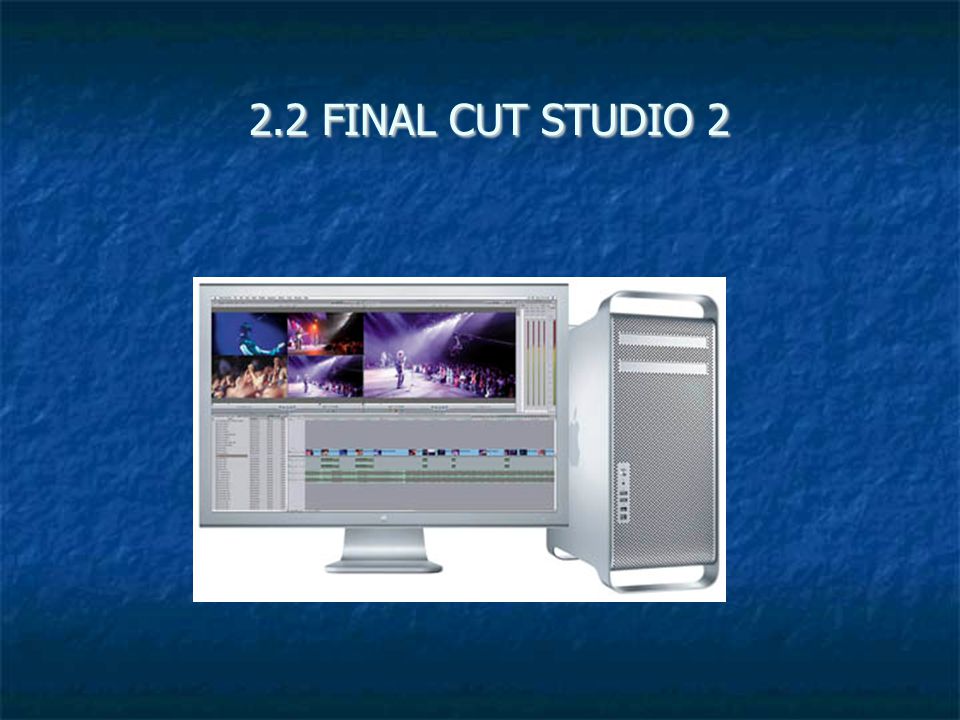

27 2.2 FINAL CUT STUDIO 2 2.2 FINAL CUT STUDIO 2

28

29

30 2.3 PREMIERE PRO CS3

31 Requisitos Premiere Pro CS3 Procesador Intel® multinúcleo Procesador Intel® multinúcleo Mac OS X v.10.4.9 Mac OS X v.10.4.9 1 GB de RAM para DV; 2 GB de RAM para HDV y HD 1 GB de RAM para DV; 2 GB de RAM para HDV y HD 10 GB de espacio disponible en el disco duro 10 GB de espacio disponible en el disco duro Disco duro de 7.200 RPM destinado a la edición de DV y HDV; (RAID 0) para HD Disco duro de 7.200 RPM destinado a la edición de DV y HDV; (RAID 0) para HD Resolución de monitor de 1.280 x 960 con tarjeta de vídeo de 32 bits Resolución de monitor de 1.280 x 960 con tarjeta de vídeo de 32 bits Tarjeta de sonido compatible con Core Audio. Tarjeta de sonido compatible con Core Audio. Unidad de DVD-ROM Unidad de DVD-ROM Grabadora de Blu-ray necesaria para la creación de discos Blu-ray Grabadora de Blu-ray necesaria para la creación de discos Blu-ray Unidad SuperDrive para la grabación de DVD Unidad SuperDrive para la grabación de DVD QuickTime 7 necesario para utilizar las funciones de QuickTime QuickTime 7 necesario para utilizar las funciones de QuickTime Es necesaria una conexión a Internet o telefónica para activar el producto Es necesaria una conexión a Internet o telefónica para activar el producto

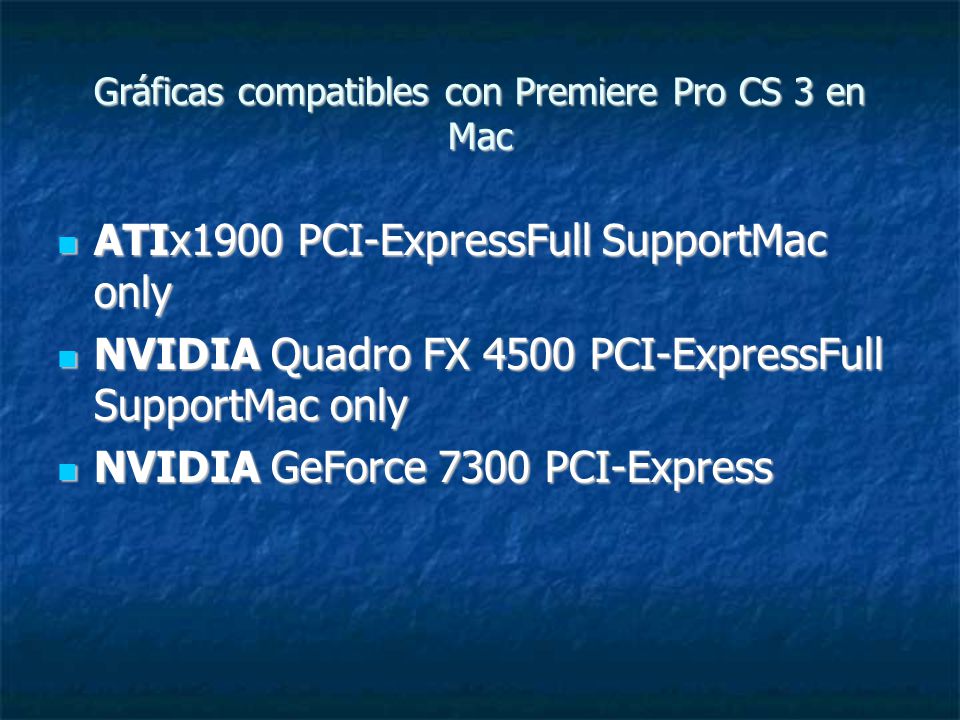

32 Gráficas compatibles con Premiere Pro CS 3 en Mac ATIx1900 PCI-ExpressFull SupportMac only ATIx1900 PCI-ExpressFull SupportMac only NVIDIA Quadro FX 4500 PCI-ExpressFull SupportMac only NVIDIA Quadro FX 4500 PCI-ExpressFull SupportMac only NVIDIA GeForce 7300 PCI-Express NVIDIA GeForce 7300 PCI-Express

33 2. 4 AFTER EFFECTS CS3

34 2.5 BLACK MAGIC HD Y SD

35 Conversor externo

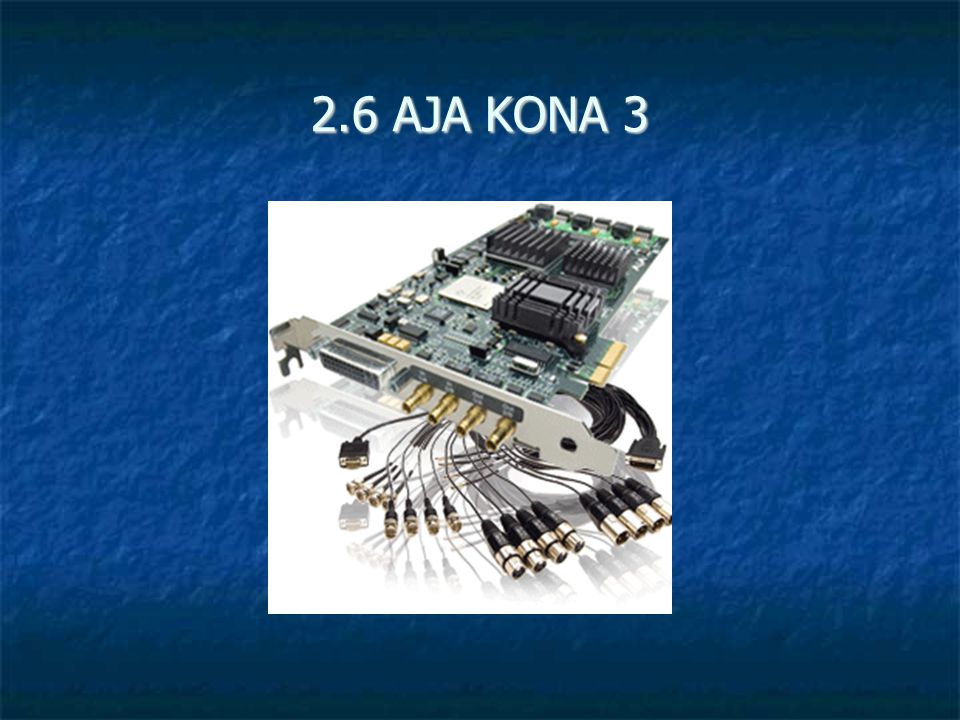

36 2.6 AJA KONA 3

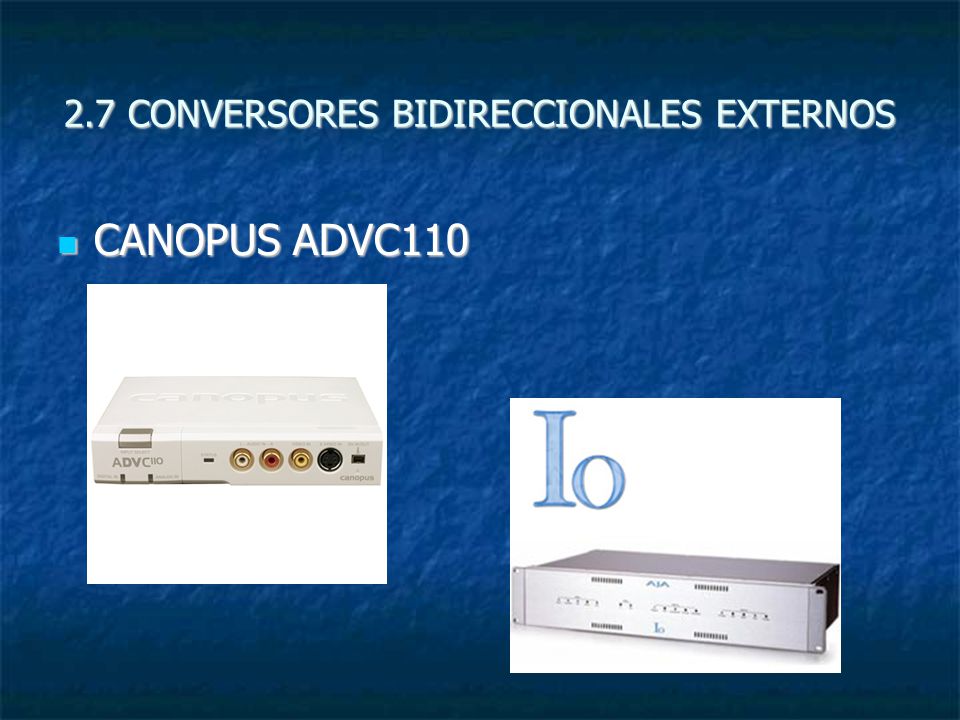

37 2.7 CONVERSORES BIDIRECCIONALES EXTERNOS CANOPUS ADVC110 CANOPUS ADVC110

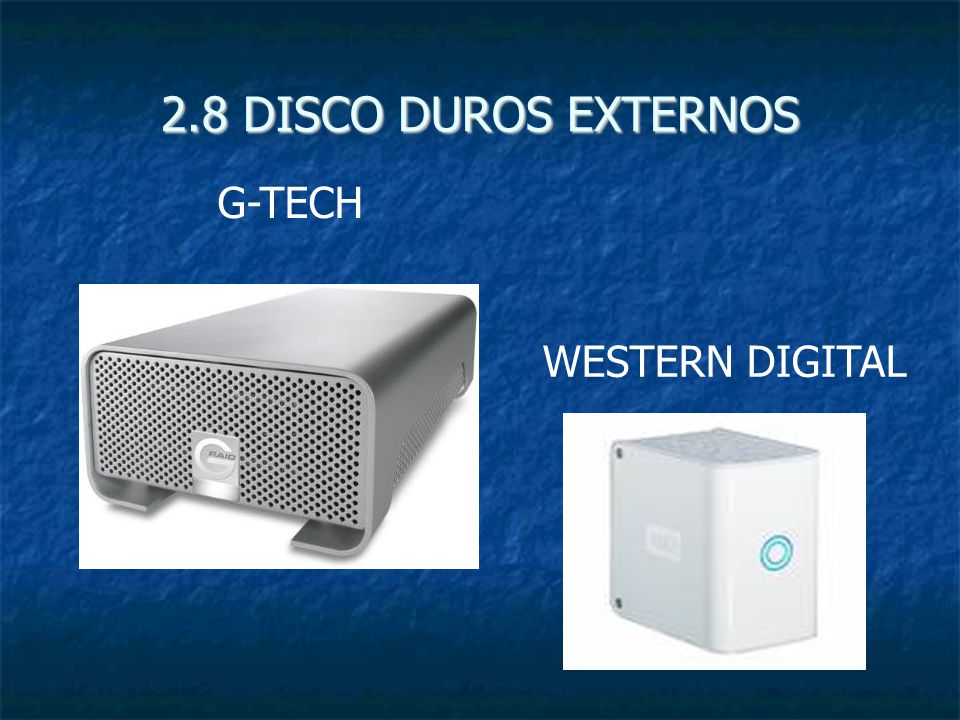

38 2.8 DISCO DUROS EXTERNOS G-TECH WESTERN DIGITAL

39 3. ARQUITECTURA EN PC

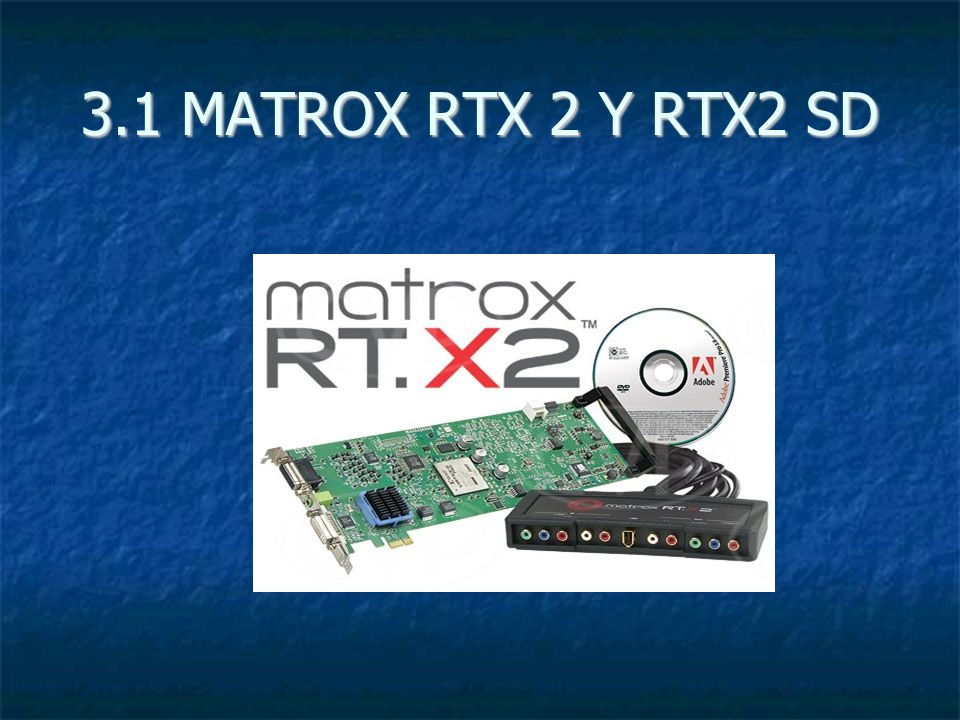

40 3.1 MATROX RTX 2 Y RTX2 SD

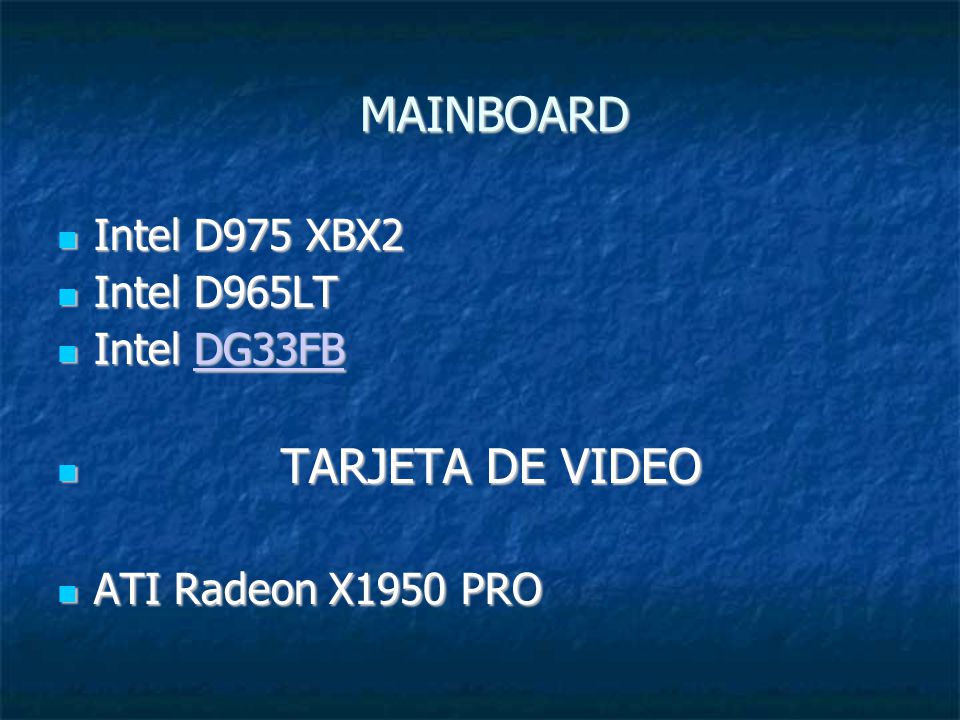

41 MAINBOARD MAINBOARD Intel D975 XBX2 Intel D975 XBX2 Intel D965LT Intel D965LT Intel DG33FB Intel DG33FBDG33FB TARJETA DE VIDEO TARJETA DE VIDEO ATI Radeon X1950 PRO ATI Radeon X1950 PRO

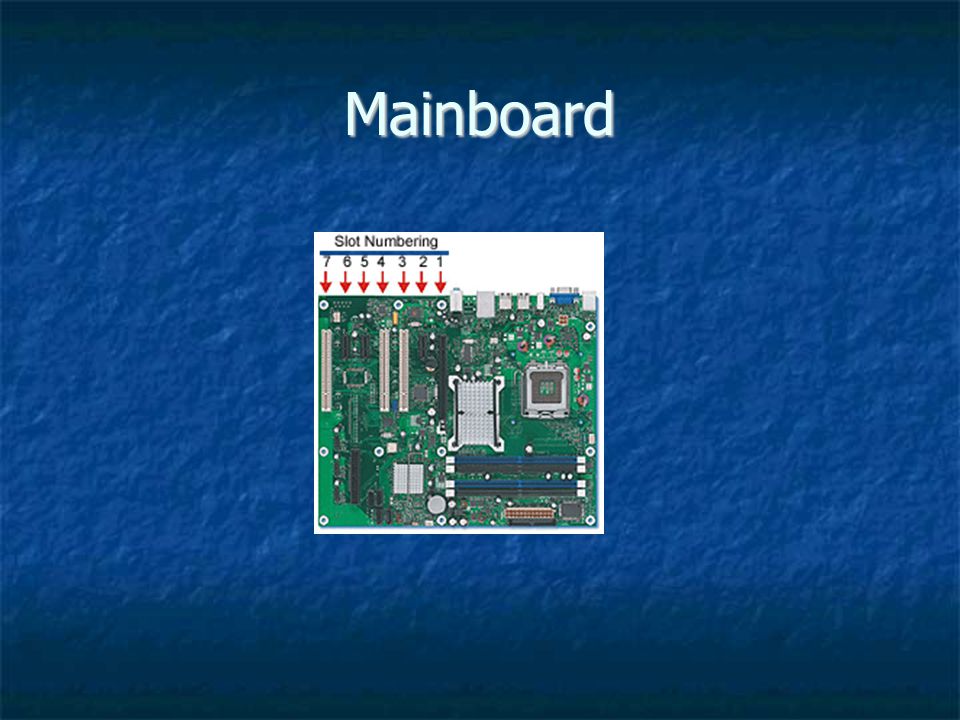

42 Mainboard

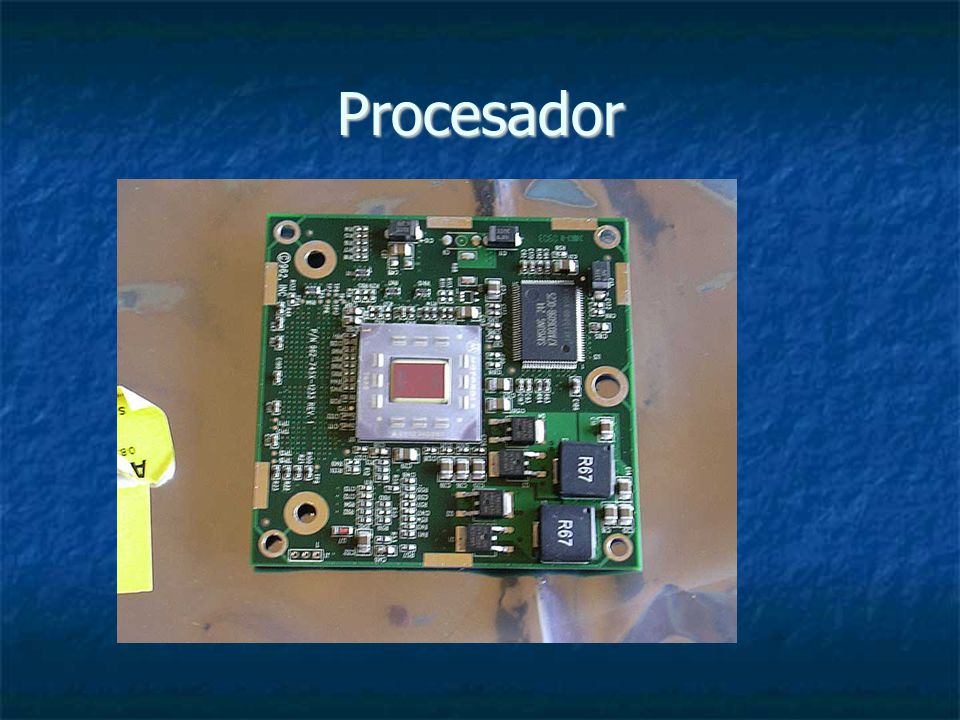

43 Procesador

44

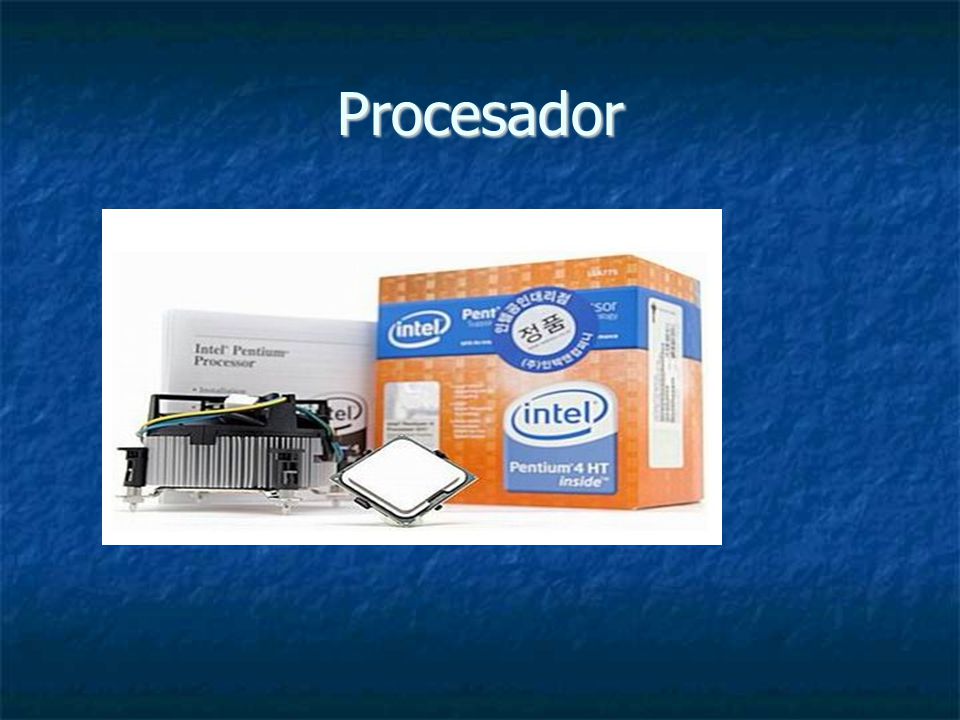

45 Procesador

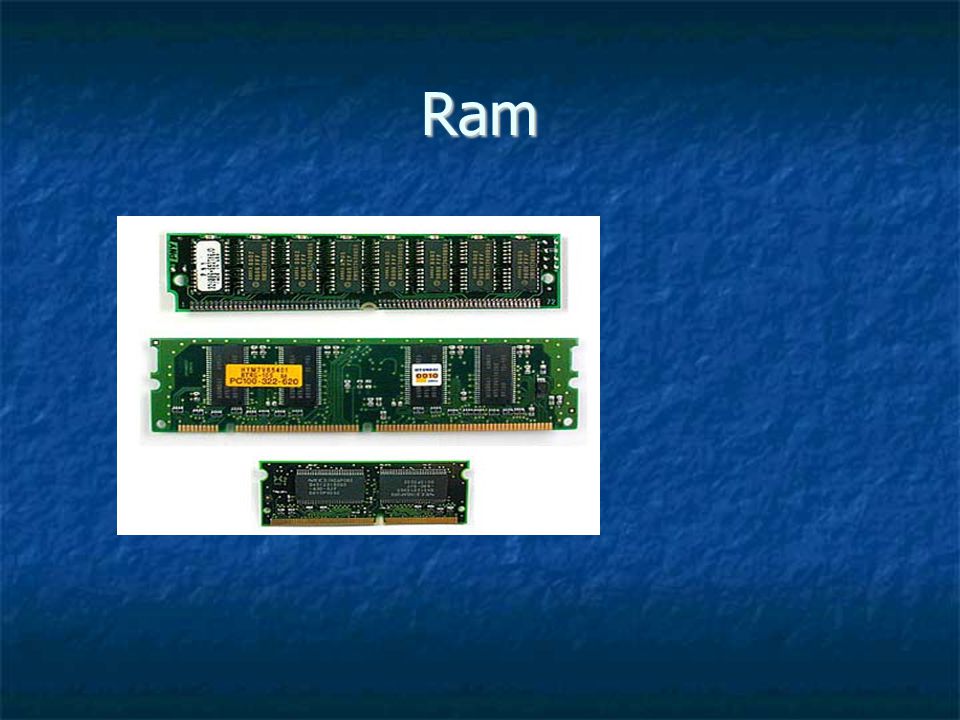

46 Ram

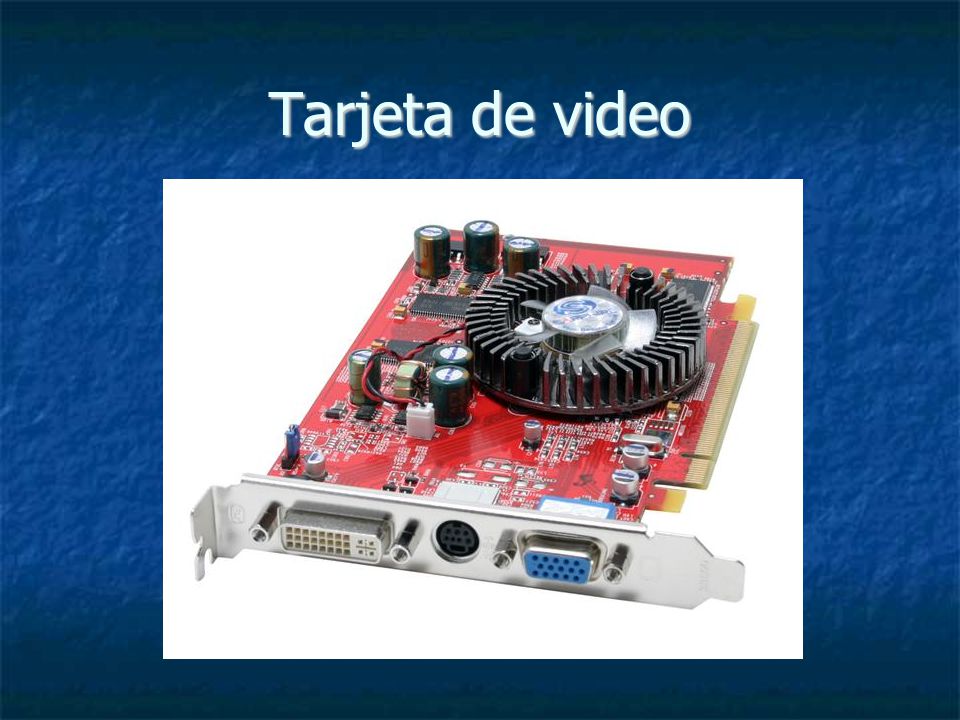

47 Tarjeta de video

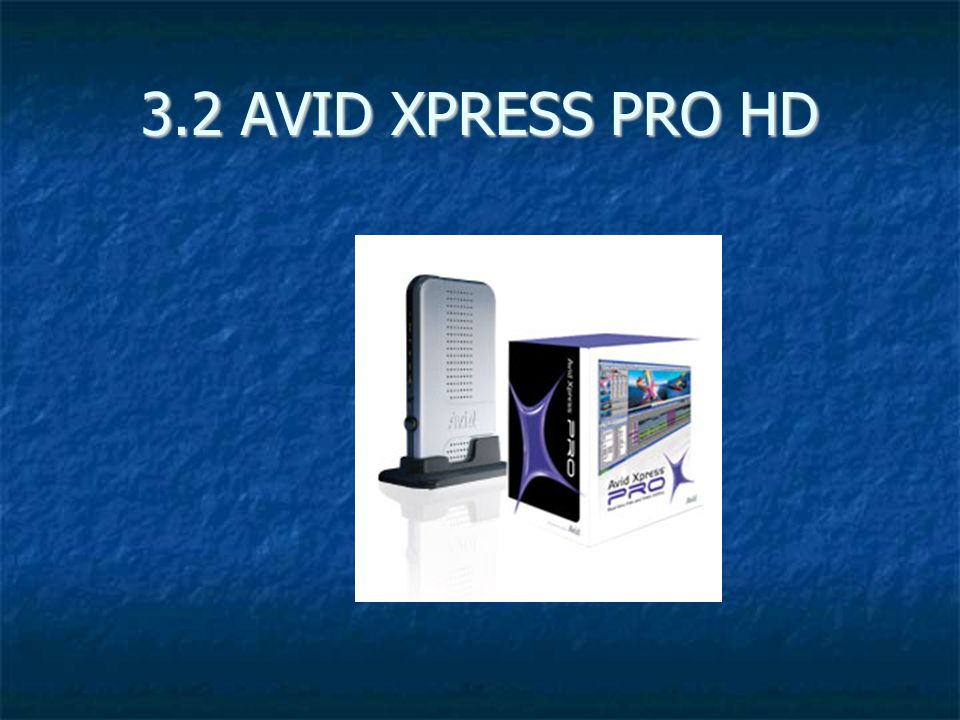

48 3.2 AVID XPRESS PRO HD
