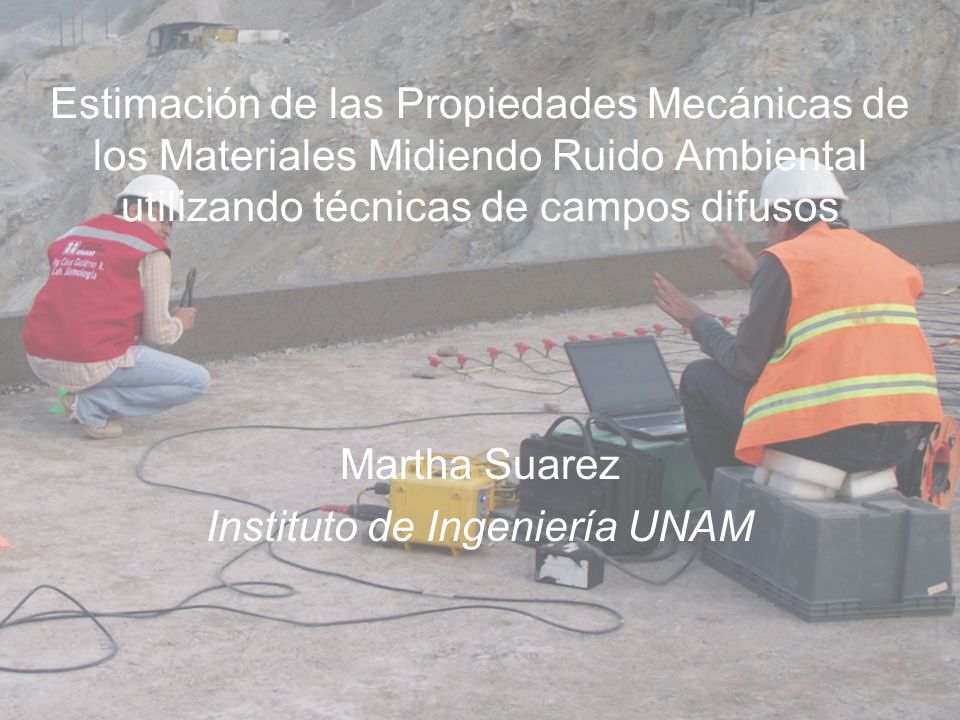

1 Martha Suarez Instituto de Ingeniería UNAM
Estimación de las Propiedades Mecánicas de los Materiales Midiendo Ruido Ambiental utilizando técnicas de campos difusos Martha Suarez Instituto de Ingeniería UNAM

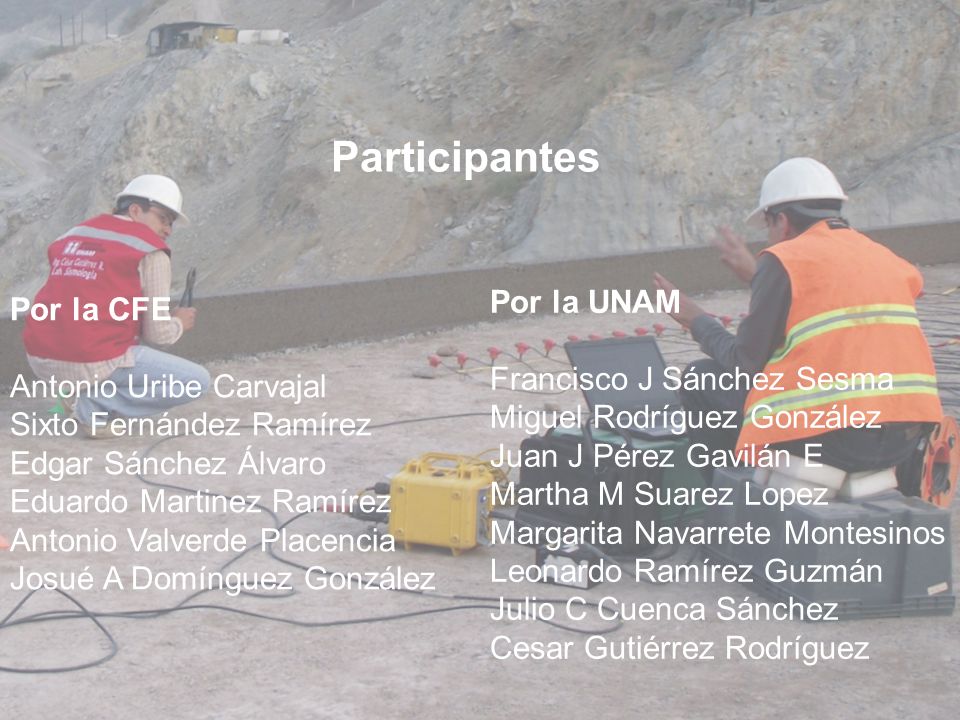

2 Participantes Por la UNAM Por la CFE Francisco J Sánchez Sesma
Miguel Rodríguez González Juan J Pérez Gavilán E Martha M Suarez Lopez Margarita Navarrete Montesinos Leonardo Ramírez Guzmán Julio C Cuenca Sánchez Cesar Gutiérrez Rodríguez Por la CFE Antonio Uribe Carvajal Sixto Fernández Ramírez Edgar Sánchez Álvaro Eduardo Martinez Ramírez Antonio Valverde Placencia Josué A Domínguez González

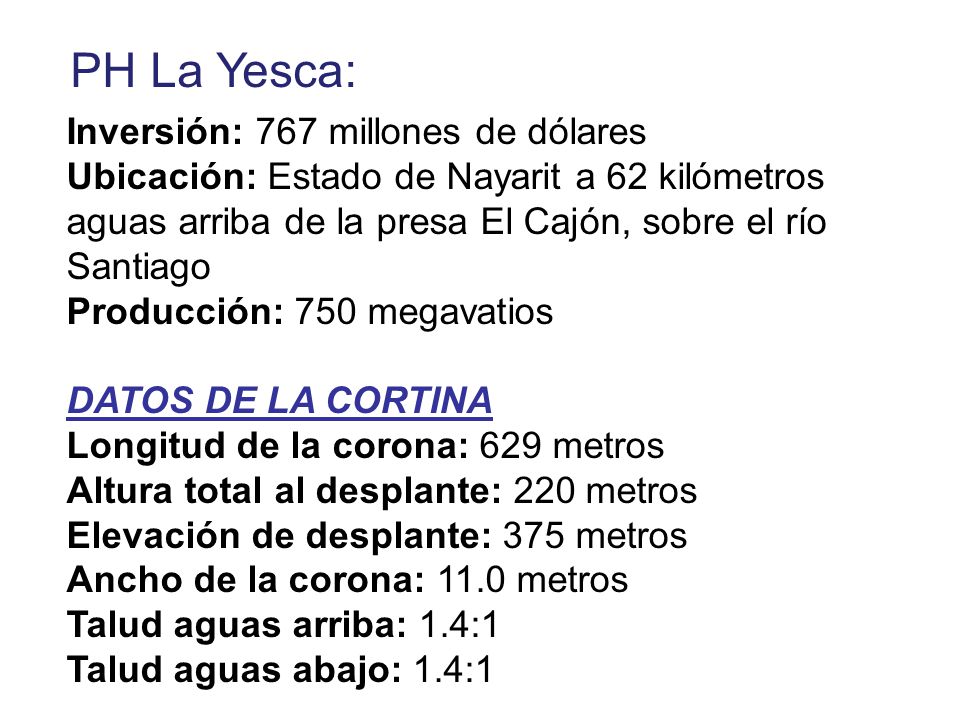

3 PH La Yesca: Inversión: 767 millones de dólares
Ubicación: Estado de Nayarit a 62 kilómetros aguas arriba de la presa El Cajón, sobre el río Santiago Producción: 750 megavatios DATOS DE LA CORTINA Longitud de la corona: 629 metros Altura total al desplante: 220 metros Elevación de desplante: 375 metros Ancho de la corona: 11.0 metros Talud aguas arriba: 1.4:1 Talud aguas abajo: 1.4:1

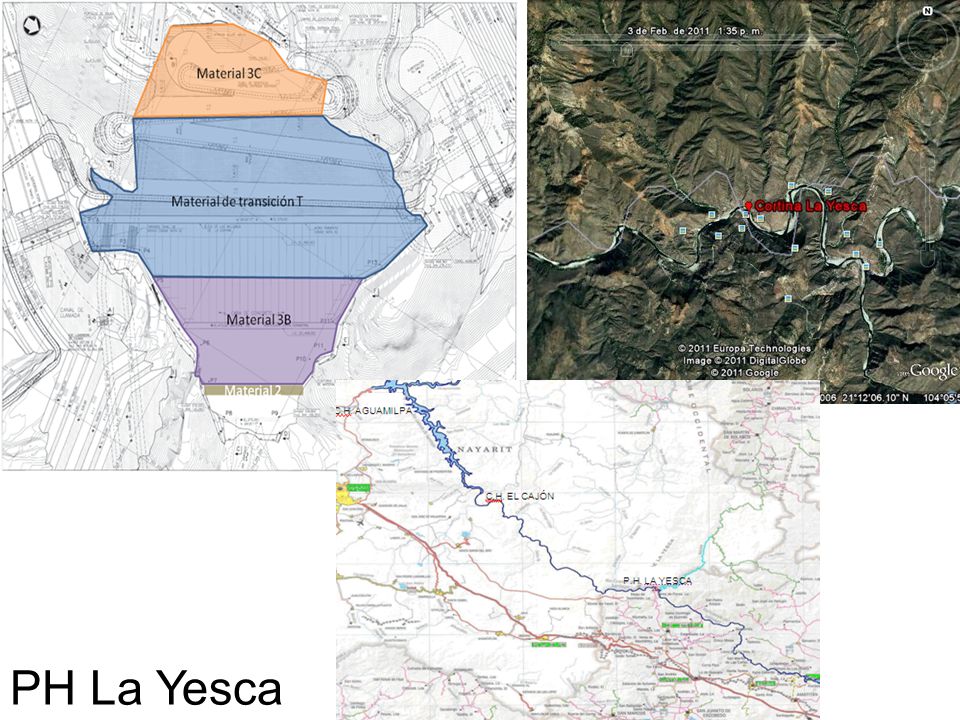

4 PH La Yesca

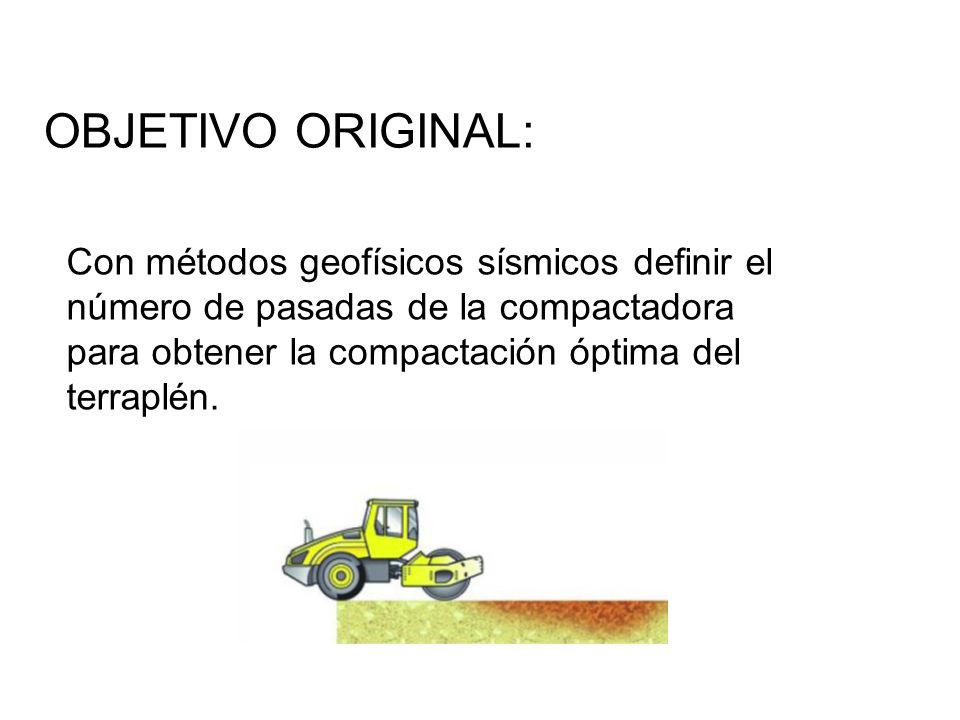

5 OBJETIVO ORIGINAL: Con métodos geofísicos sísmicos definir el número de pasadas de la compactadora para obtener la compactación óptima del terraplén.

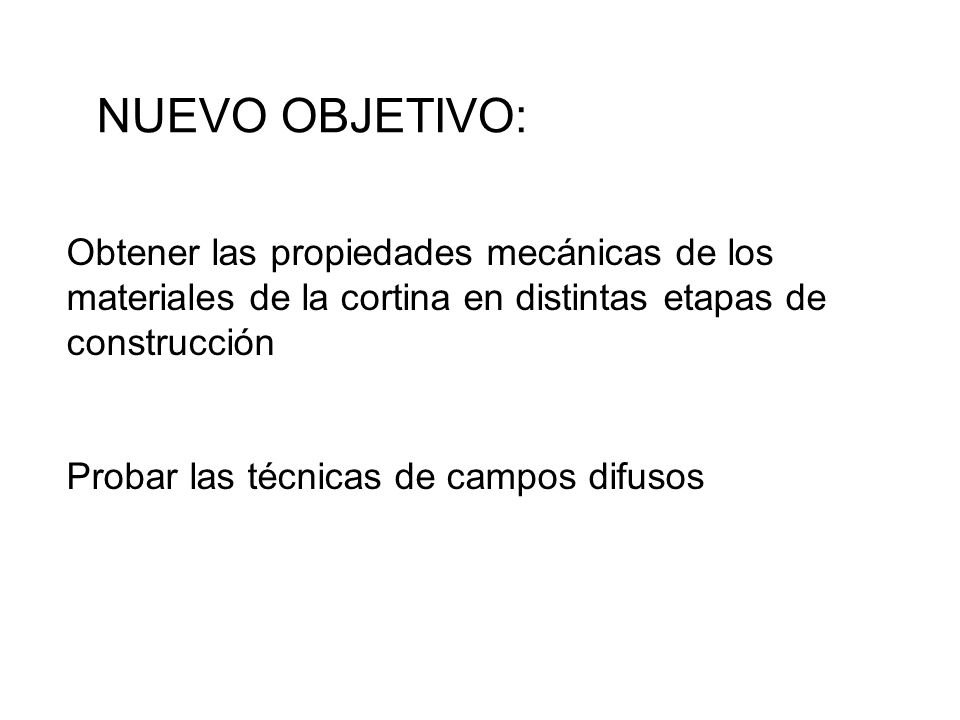

6 NUEVO OBJETIVO: Obtener las propiedades mecánicas de los materiales de la cortina en distintas etapas de construcción Probar las técnicas de campos difusos

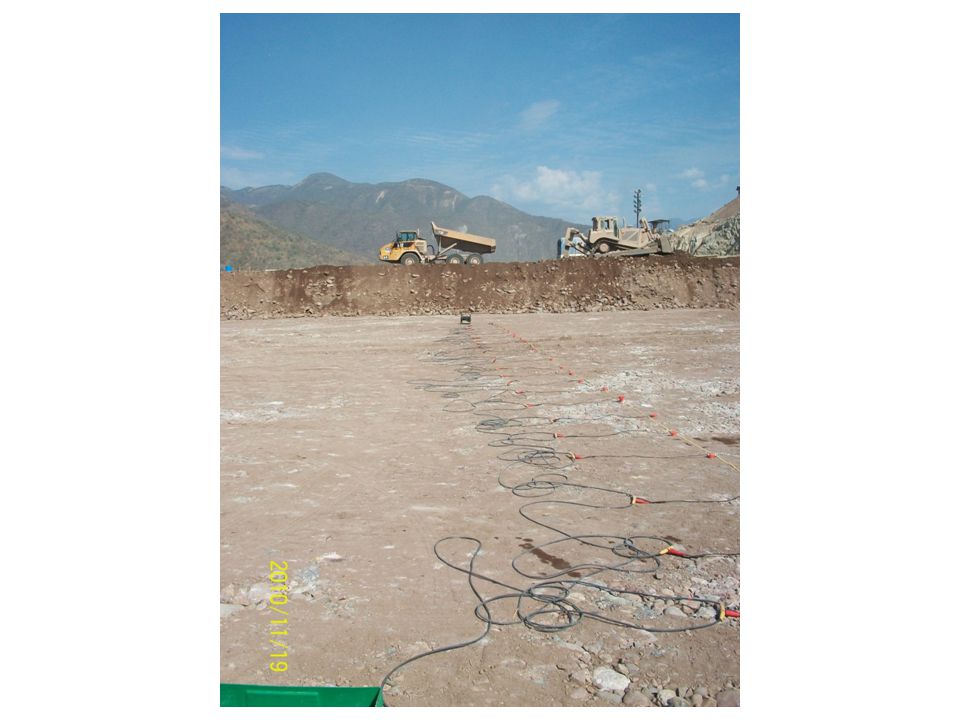

7

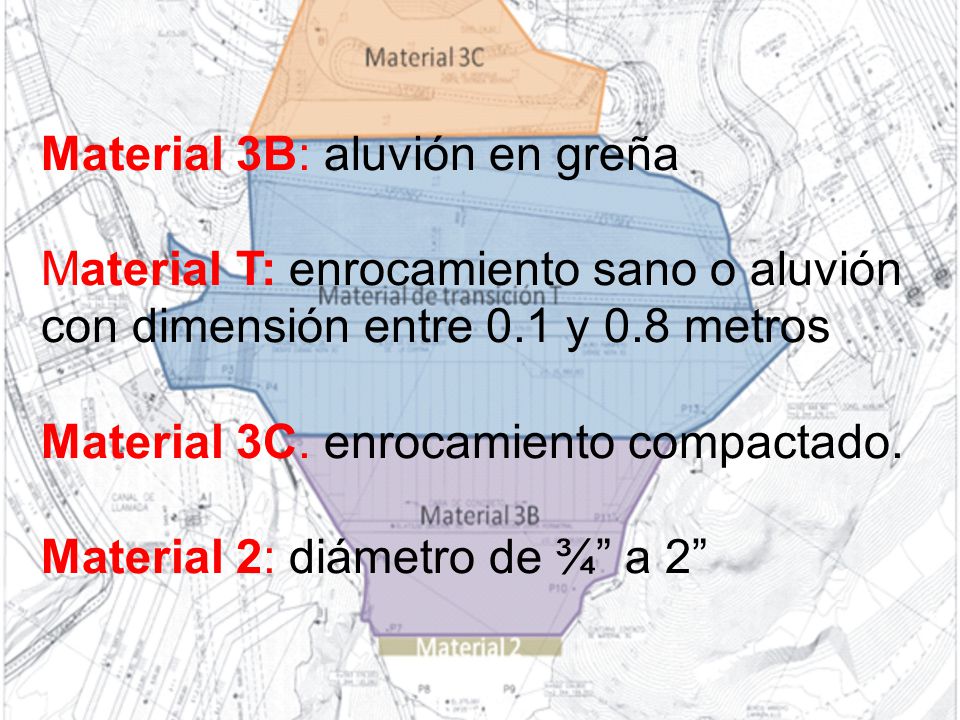

8 Material 3B: aluvión en greña
Material T: enrocamiento sano o aluvión con dimensión entre 0.1 y 0.8 metros Material 3C. enrocamiento compactado. Material 2: diámetro de ¾” a 2”

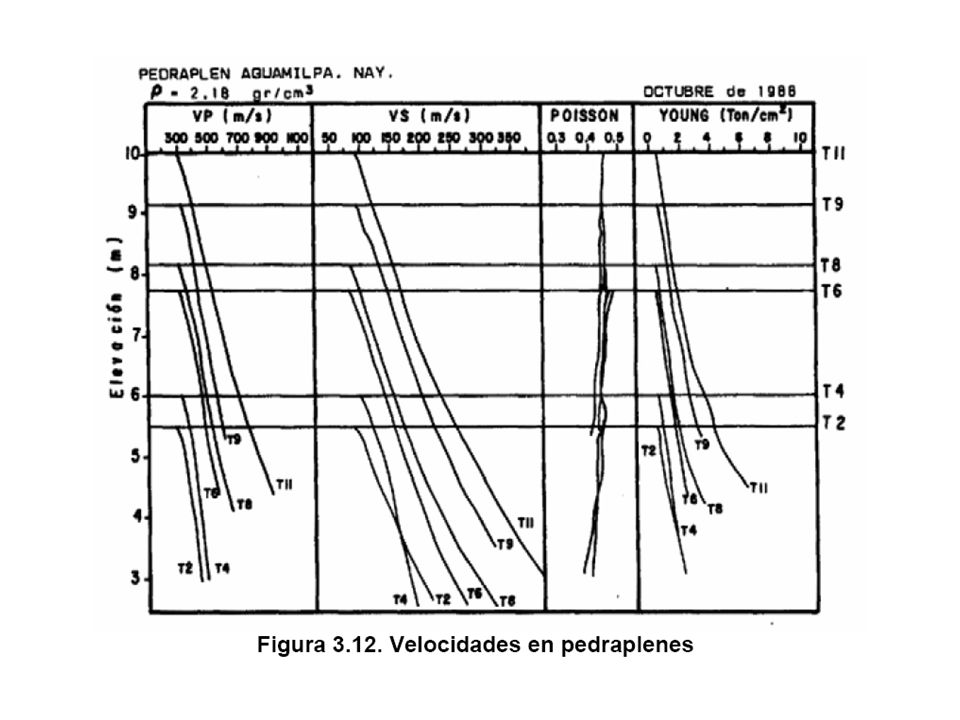

9 MANUAL DE AGUA POTABLE, ALCANTARILLADO Y SANEAMIENTO Manual de alcantarillado, agua potable y saneamiento CONAGUA

10 Métodos sísmicos Activos Pasivos

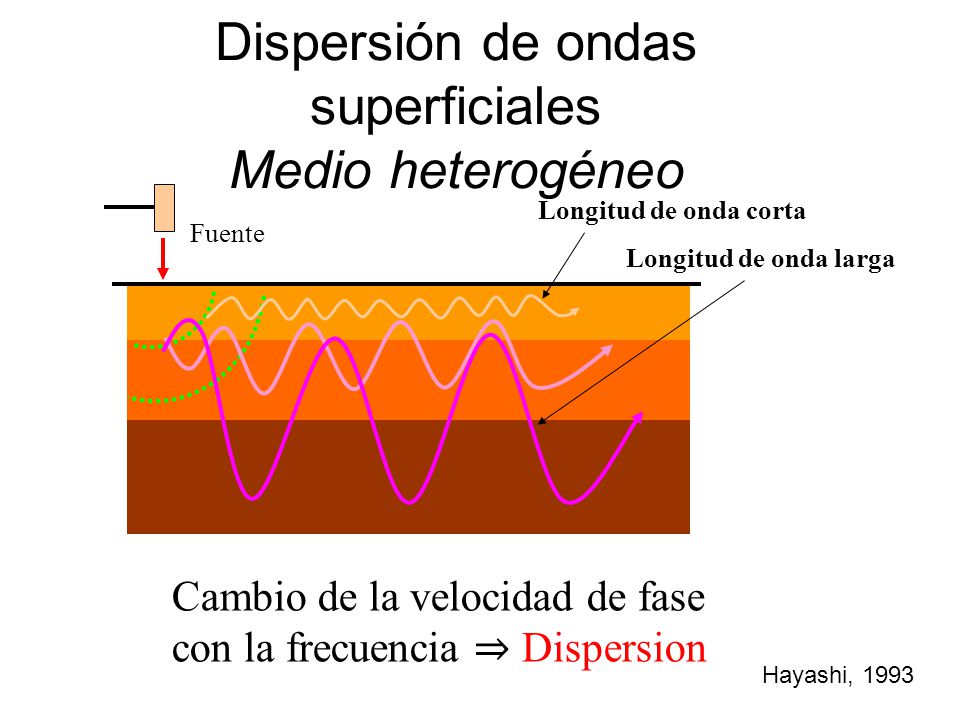

11 Dispersión de ondas superficiales Medio heterogéneo
Longitud de onda corta Fuente Longitud de onda larga Cambio de la velocidad de fase con la frecuencia ⇒ Dispersion Hayashi, 1993

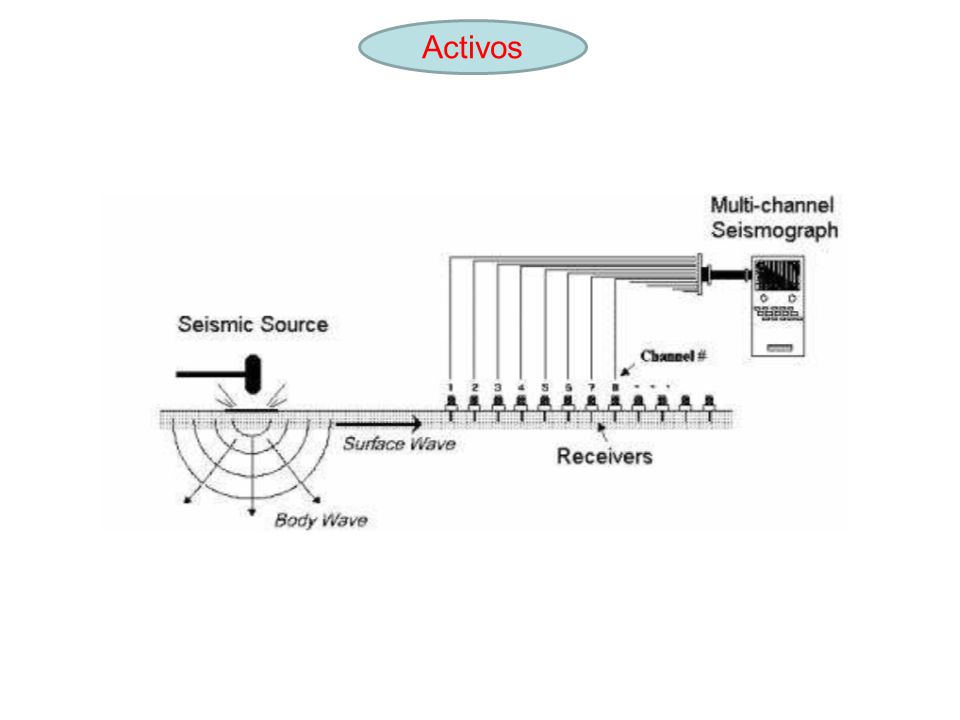

12 Activos

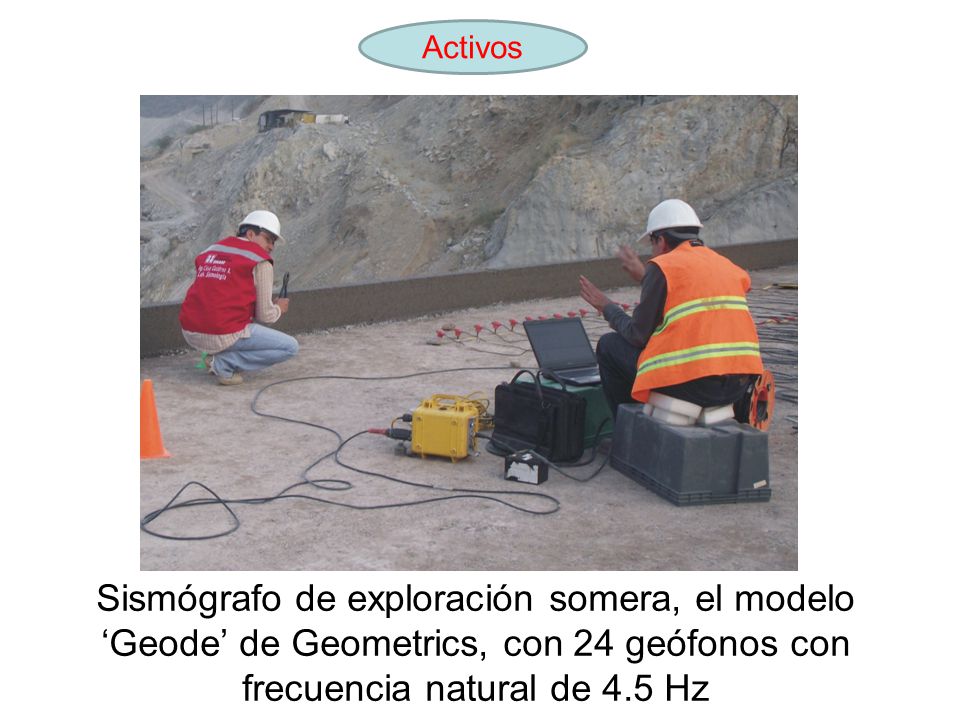

13 Activos Sismógrafo de exploración somera, el modelo ‘Geode’ de Geometrics, con 24 geófonos con frecuencia natural de 4.5 Hz

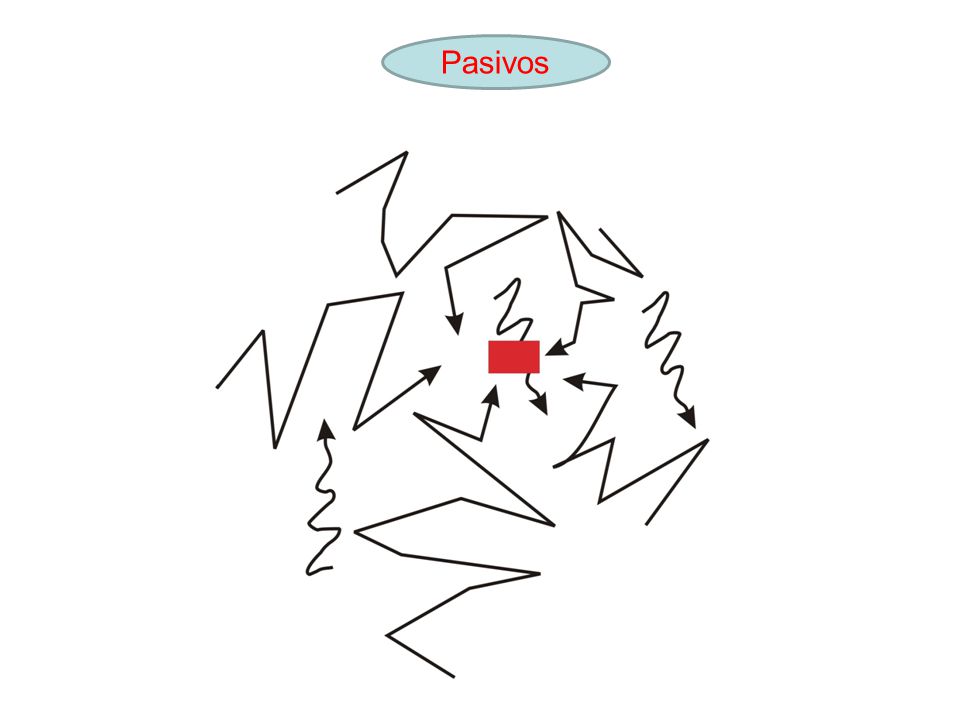

14 Pasivos

15 Pasivos Acelerómetro (El acondicionamiento, conversión análogo/digital y Registro en registradores, K2, de Kinemetrics, con conversor de 24 bitios).

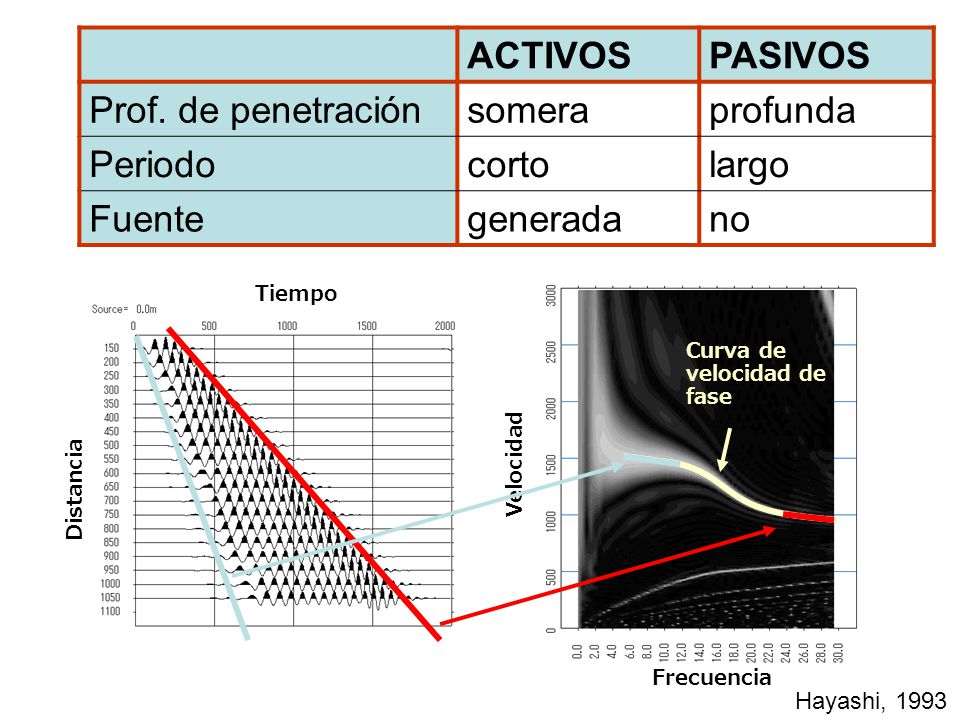

16 ACTIVOS PASIVOS Prof. de penetración somera profunda Periodo corto
largo Fuente generada no Tiempo Curva de velocidad de fase Velocidad Distancia Frecuencia Hayashi, 1993

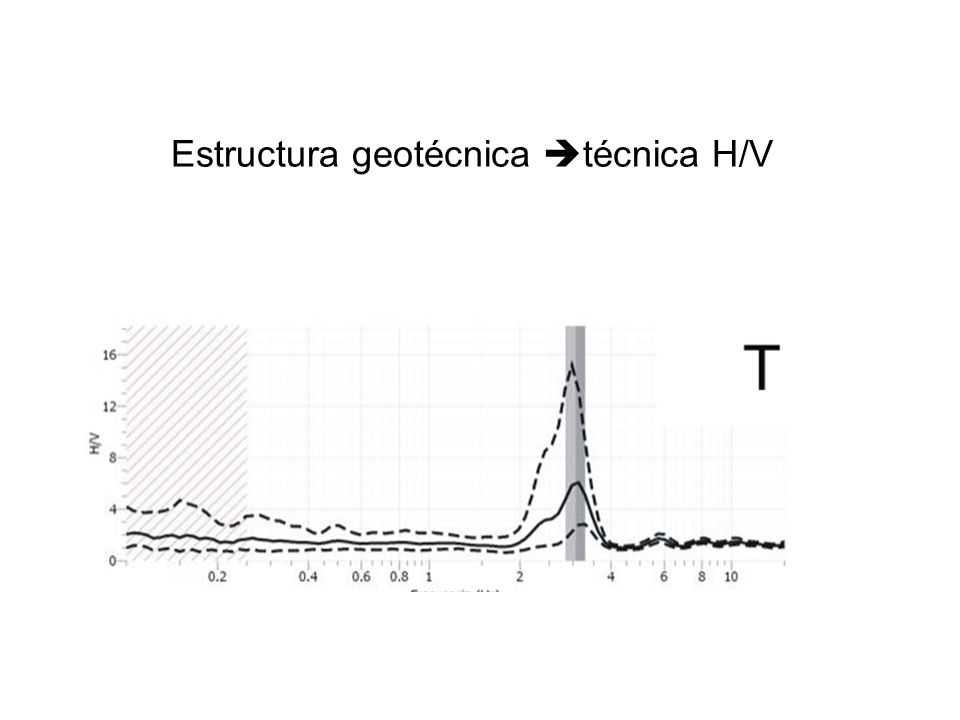

17 Estructura geotécnica técnica H/V

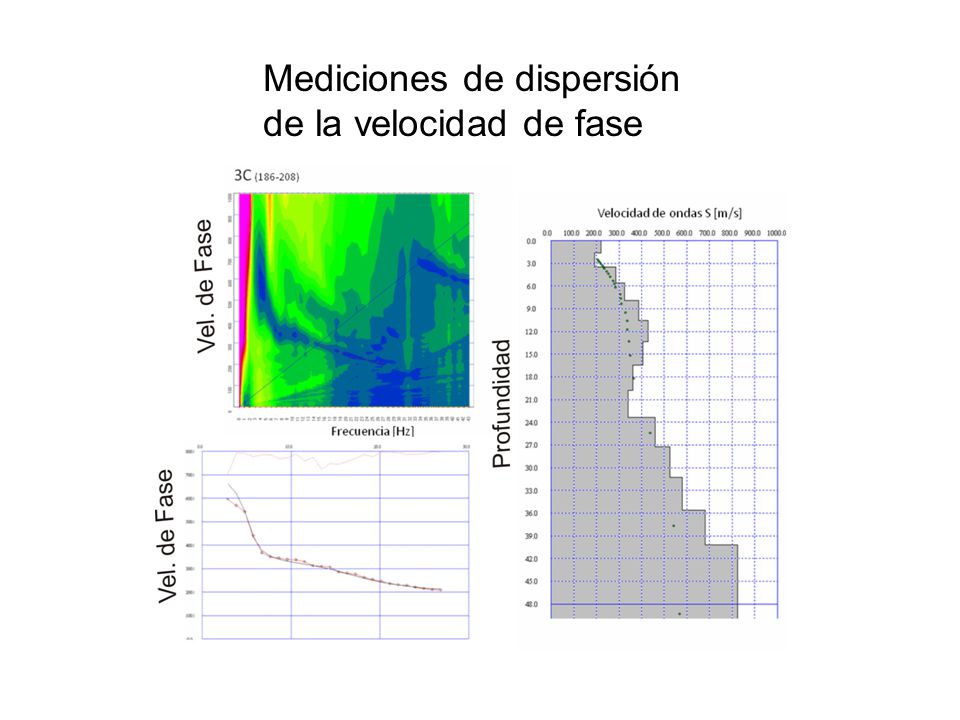

18 Mediciones de dispersión de la velocidad de fase

19 3B T 3C

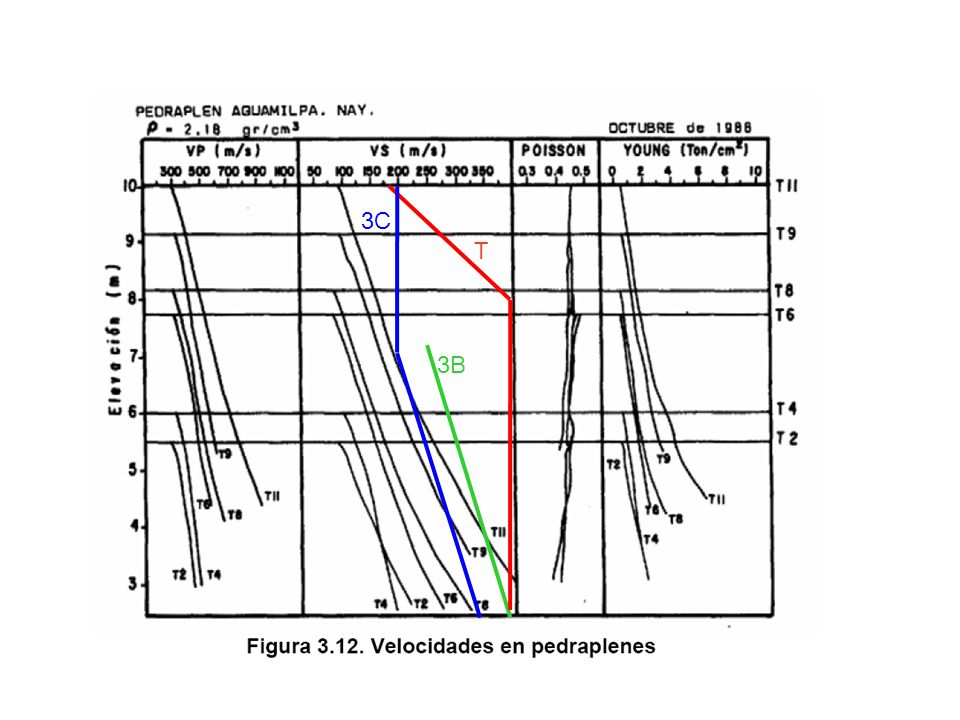

20 3C T 3B MANUAL DE AGUA POTABLE, ALCANTARILLADO Y SANEAMIENTO
Manual de alcantarillado, agua potable y saneamiento CONAGUA

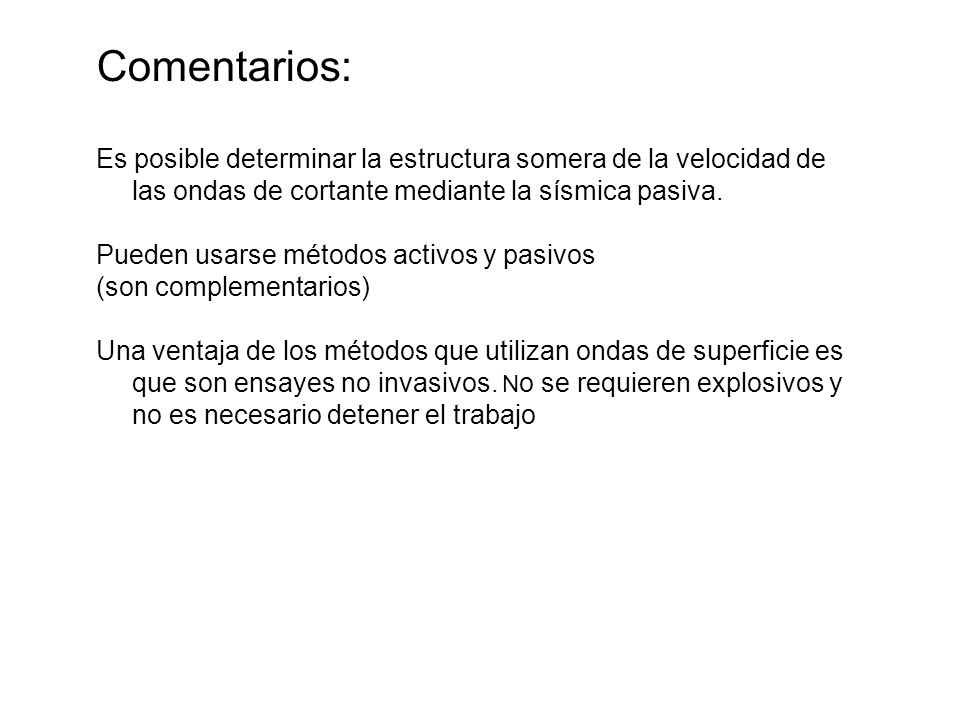

21 Comentarios: Es posible determinar la estructura somera de la velocidad de las ondas de cortante mediante la sísmica pasiva. Pueden usarse métodos activos y pasivos (son complementarios) Una ventaja de los métodos que utilizan ondas de superficie es que son ensayes no invasivos. No se requieren explosivos y no es necesario detener el trabajo
