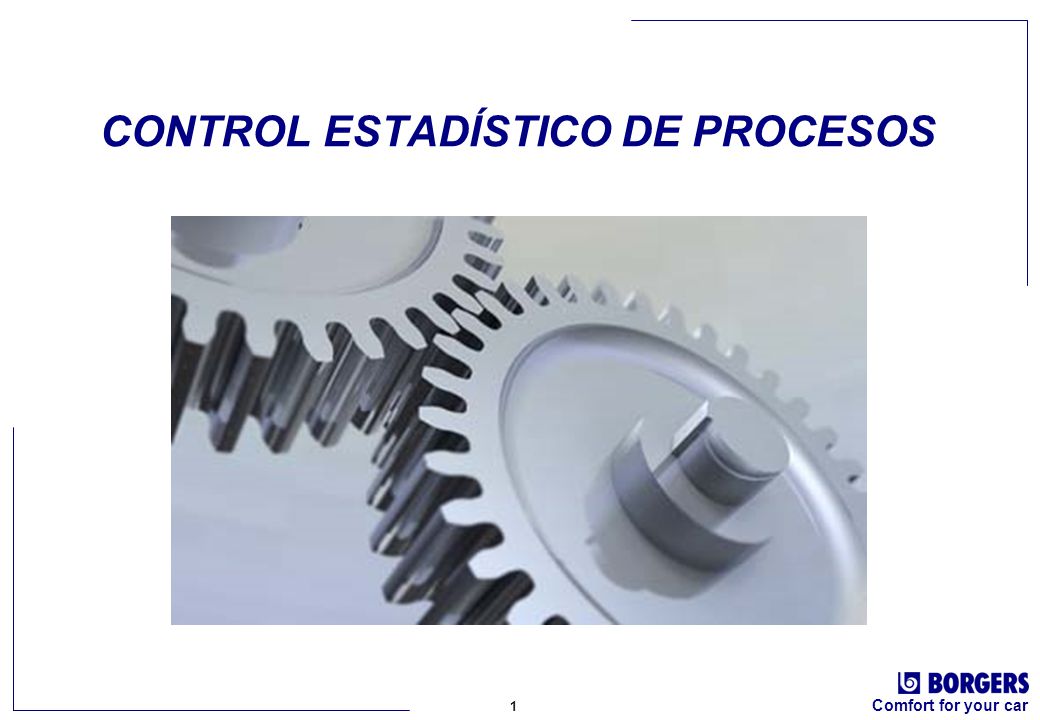

1 CONTROL ESTADÍSTICO DE PROCESOS

2 Gráfico de control SPC Los gráficos de control son una importante herramienta utilizada en control de calidad de procesos. Son gráficos en los que se representan los valores de algún tipo de medición realizada durante el funcionamiento de un proceso contínuo, y sirven para controlar dicho proceso.

3 ¿Como se prepara un gráfico de control?
Se toman una serie de medidas (observaciones) y se calcula el promedio (media) de las mismas. Esta media no tiene por que coincidir con el valor nominal.

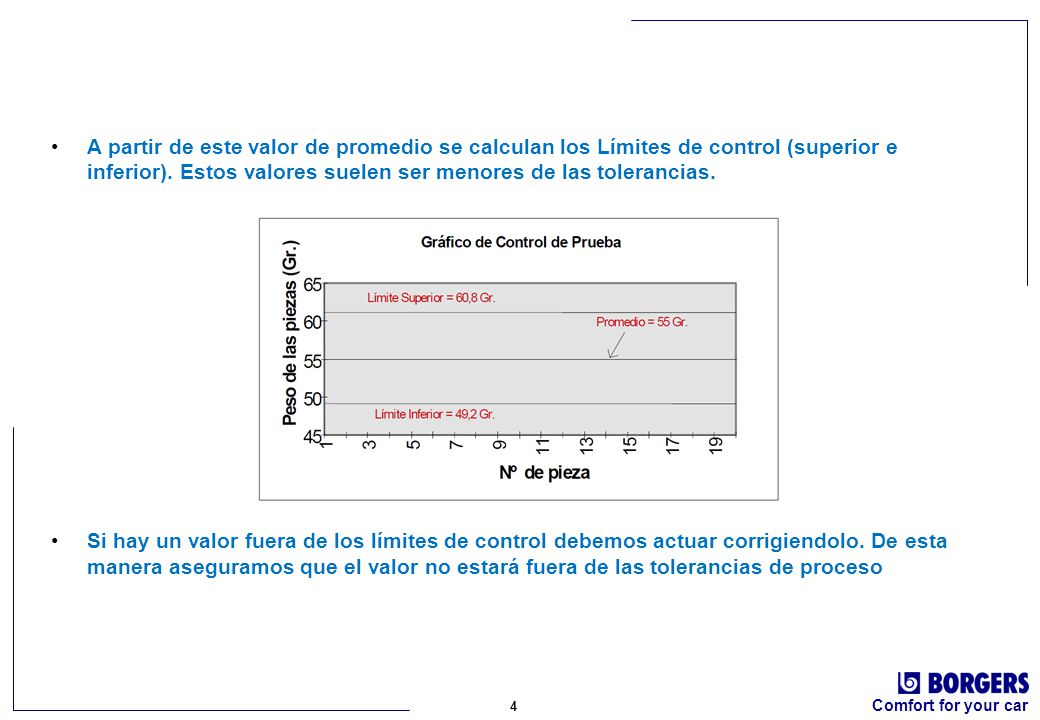

4 A partir de este valor de promedio se calculan los Límites de control (superior e inferior). Estos valores suelen ser menores de las tolerancias. Si hay un valor fuera de los límites de control debemos actuar corrigiendolo. De esta manera aseguramos que el valor no estará fuera de las tolerancias de proceso

5 Variables de un proceso
Un proceso funciona bajo las siguientes variables. Todo proceso está supeditado a variaciones. Estas variaciones pueden ser asignables (cuando se pueden identificar) o no asignables (cuando son difíciles de identifcar).

6 ¿Cuando un proceso está fuera de control?
Cuando el proceso trabaja afectado solamente por un sistema constante de variables no asignables (aleatorias) se dice que está funcionando bajo Control Estadístico. Cuando, además de las causas no asignables, aparece una o varias causas asignables, se dice que el proceso está fuera de control. ¿Cuando un proceso está fuera de control? Cuando varios valores están por encima de la media Cuando varios valores están por debajo de la media Cuando varios valores seguidos crecen

7 Cuando varios valores seguidos decrecen
Cuando varios valores están fuera de los límites de control

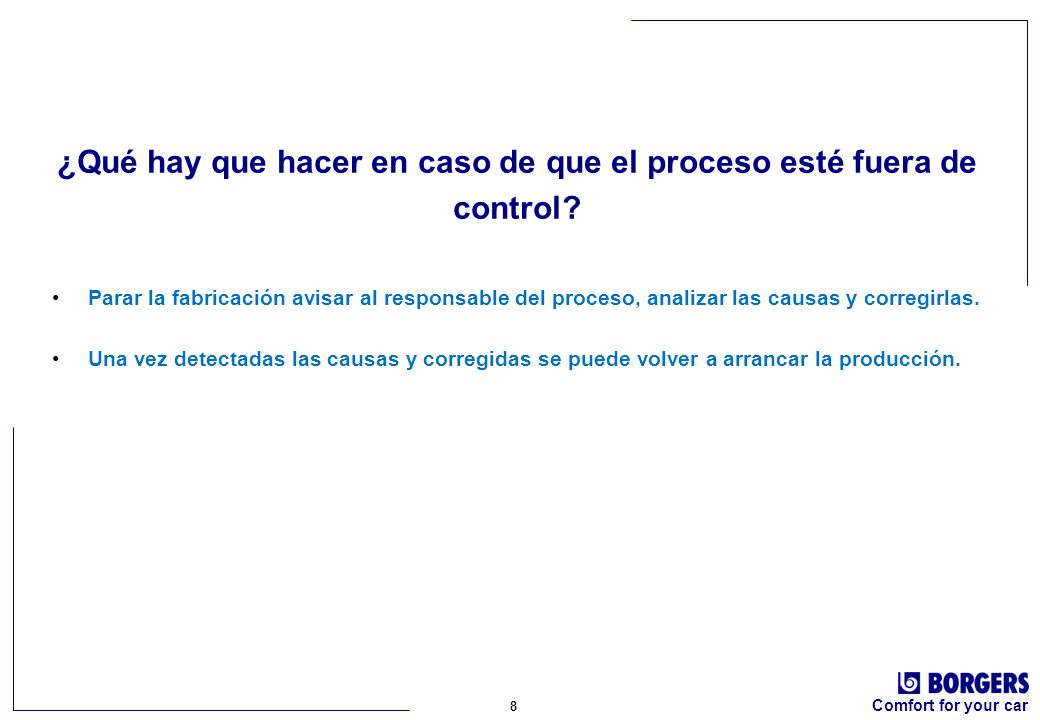

8 ¿Qué hay que hacer en caso de que el proceso esté fuera de control?
Parar la fabricación avisar al responsable del proceso, analizar las causas y corregirlas. Una vez detectadas las causas y corregidas se puede volver a arrancar la producción.

9 GRACIAS POR SU ATENCIÓN
