1 DEPARTAMENTO DE FISICA
DE INACAP Dinámica de rotación

2 Contenidos Centro de Gravedad. Torque o momento de una fuerza.
Equilibrio estático. Momento de inercia. Teorema de Steiner.

3 Centro de Gravedad

4 ¿Qué es centro de gravedad?
Definición ¿Qué es centro de gravedad? «Es el punto sobre el cual las fuerzas peso generadas por el mismo cuerpo da una sumatoria de momento igual a cero». El centro de gravedad puede ser un punto exterior o interior del cuerpo que se considere

5 Utilidad ¿Cuándo se utiliza?
Cuando un cuerpo se modela/interpreta en un sólo punto. Nota: Matemáticamente, el centro de gravedad, centro de masa y centro geométrico son lo mismo, por lo que en este capítulo no se le hará diferencian.

6 Simplificado para cada eje
Calculo ¿Cómo se calcula? Ecuación Simplificado para cada eje

7 Calculo en figuras comunes
Rectángulo

8 Cálculo en figuras comunes
Circulo

9 Cálculo en figuras comunes
Semi-Circulo

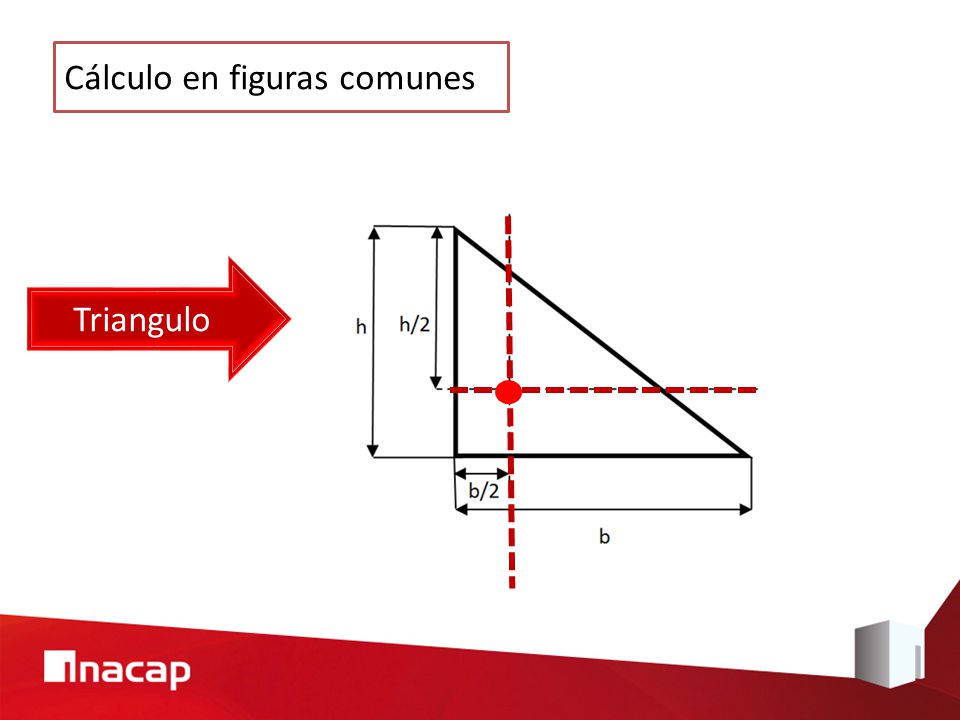

10 Cálculo en figuras comunes
Triangulo

11 Características El centro de gravedad de un cuerpo puede estar dentro o fuera del cuerpo. El centro de gravedad de un cuerpo quedará perfectamente determinado con respecto a un eje de coordenadas, por una abscisa (X) y una coordenada (Y). El centro de gravedad no varia con la posición, pero si depende de su forma geométrica. Si un cuerpo presentase un eje de simetría el centro de gravedad se encontraría en un punto contenido en dicho eje.

12 Torque o Momento

13 ¿Qué es torque o momento?
Definición ¿Qué es torque o momento? «Momento de fuerza o torque es el efecto giratorio que produce una fuerza aplicada a un cuerpo provisto de un eje».

14 ¿Cómo y cuando se calcula?
Calculo ¿Cómo y cuando se calcula? Se debe calcular siempre cuando exista una fuerza que este actuando a una distancia del centro de giro. Ecuación Se calcula multiplicando la fuerza por la longitud que hay hacia el centro de giro.

15 Sentido ¿Cómo sé el sentido?
Para saber si el torque es positivo o negativo (+ o -) se debe utilizar la regla de la mano derecha. Colocar los dedos (exceptuando el pulgar) en la misma dirección que la fuerza. El pulgar indicará la posición del eje sobre el cual la fuerza ejerce el torque. Ver si el pulga indica hacia uno, si es así el momento se considera positivo, si el pulgar indica hacia afuera de uno, quiere decir que el momento se considera negativo.

16 Equilibrio estático

17 ¿Qué es el equilibrio estático?
Definición ¿Qué es el equilibrio estático? «El equilibrio no es otra cosa que el estado de un cuerpo cuando este no se traslada ni rota.».

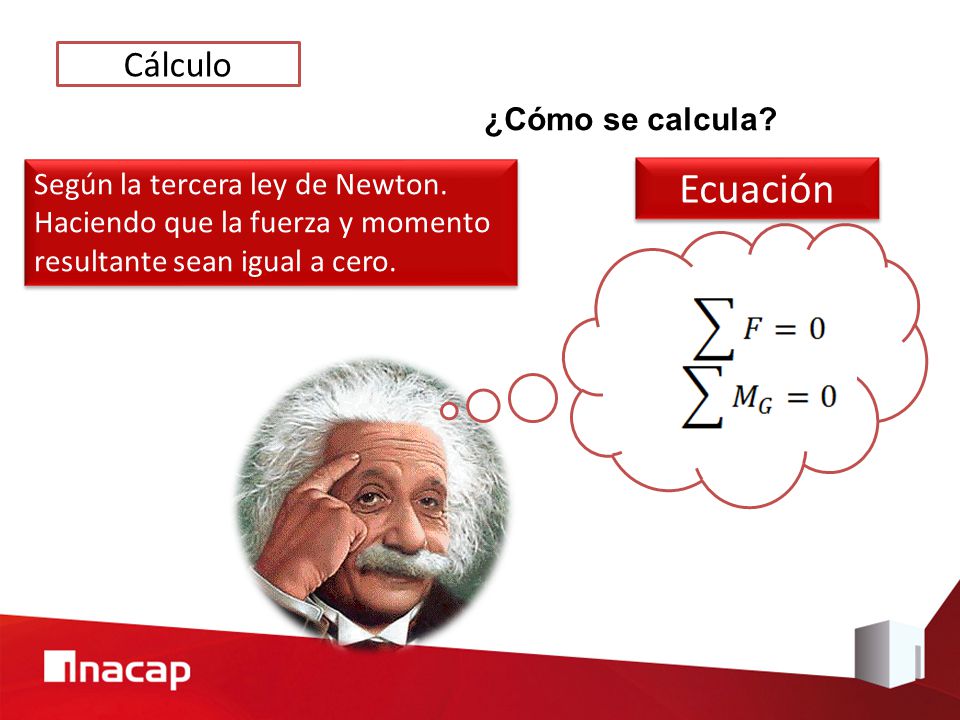

18 Ecuación Cálculo ¿Cómo se calcula?
Según la tercera ley de Newton. Haciendo que la fuerza y momento resultante sean igual a cero. Ecuación

19 Momento de Inercia

20 ¿Qué es Momento de Inercia?
Definición ¿Qué es Momento de Inercia? «Es un parámetro que indica cómo se distribuye la masa del cuerpo con respecto a un eje de giro.». Una bailarina tendrá más momento de inercia si extiende los brazos, girando más rápido si los contrae.

21 Ecuación Calculo ¿Cómo se calcula?
Se calcula siempre que el cuerpo gire respecto a un eje. Ecuación

22 ¿Cuáles son los mas comunes?
Cilindro Hueco

23 ¿Cuáles son los mas comunes?
Esfera maciza

24 ¿Cuáles son los mas comunes?
Varilla delgada

25 ¿Cuáles son los mas comunes?
Paralelepípedo rectangular

26 Entonces… ¿Qué sucede si mi cuerpo gira respecto a un eje de rotación no tabulado?. Para estos casos es posible desplazar el momento de inercia de un eje mediante el Teorema de Steiner.

27 Teorema de Steiner

28 ¿Qué es el teorema de Steiner?
Definición ¿Qué es el teorema de Steiner? «Es la “ecuación” que permite desplazar los momentos de inercia de un eje».

29 Ecuación Calculo ¿Cómo se calcula?
Donde Ig es la inercia en el eje conocido, “m” la masa y “r” la distancia que se traslada nuestro eje.

30 DEPARTAMENTO DE FISICA
DE INACAP Gracias
