1 INTRODUCCIÓN A LAS REDES DE COMUNICACIÓN
INSTITUTO SUPERIOR TECNOLÓGICO PÚBLICO “VÍCTOR RAÚL HAYA DE LA TORRE” Carrera Profesional de Computación e Informática Instituto Superior Tecnológico Público “Víctor Raúl Haya de la Torre” Curso: Diseño de Redes de Comunicación INTRODUCCIÓN A LAS REDES DE COMUNICACIÓN Mg(c) Ing. Miguel A. Mendoza Dionicio Semana 01, Abril del 2012

2 INTRODUCCIÓN En el mundo de hoy todos estamos conectados. Las personas que quieren comunicar algo lo pueden hacer de forma casi instantánea. Las noticias y los descubrimientos se conocen en todo el mundo en cuestión de segundos. Las redes de comunicación han cambiado la forma como vivimos, aprendemos, trabajamos y actuamos. En el centro de todo esto están los diseñadores, ingenieros y técnicos de redes que mantienen conectada estas redes de comunicación. Mg(c) Ing. Miguel A. Mendoza Dionicio

3 ¿CÓMO Y DONDE SE USAN LAS COMPUTADORAS?
Las computadoras cumplen un papel cada vez más importante y casi indispensable en la vida cotidiana. Se utilizan en todo el mundo y en todo tipo de entorno. Se emplean en empresas, entornos de fabricación, hogares, oficinas gubernamentales, entre otros. Además de estos tipos de computadoras, también hay muchas computadoras personalizadas diseñadas para funciones específicas. Estas computadoras se pueden integrar en dispositivos, como televisores, cajas registradoras, sistemas de sonido y otros dispositivos electrónicos. Mg(c) Ing. Miguel A. Mendoza Dionicio

4 ¿CÓMO Y DONDE SE USAN LAS COMPUTADORAS?
Mg(c) Ing. Miguel A. Mendoza Dionicio

5 CLASES DE COMPUTADORAS
Mg(c) Ing. Miguel A. Mendoza Dionicio

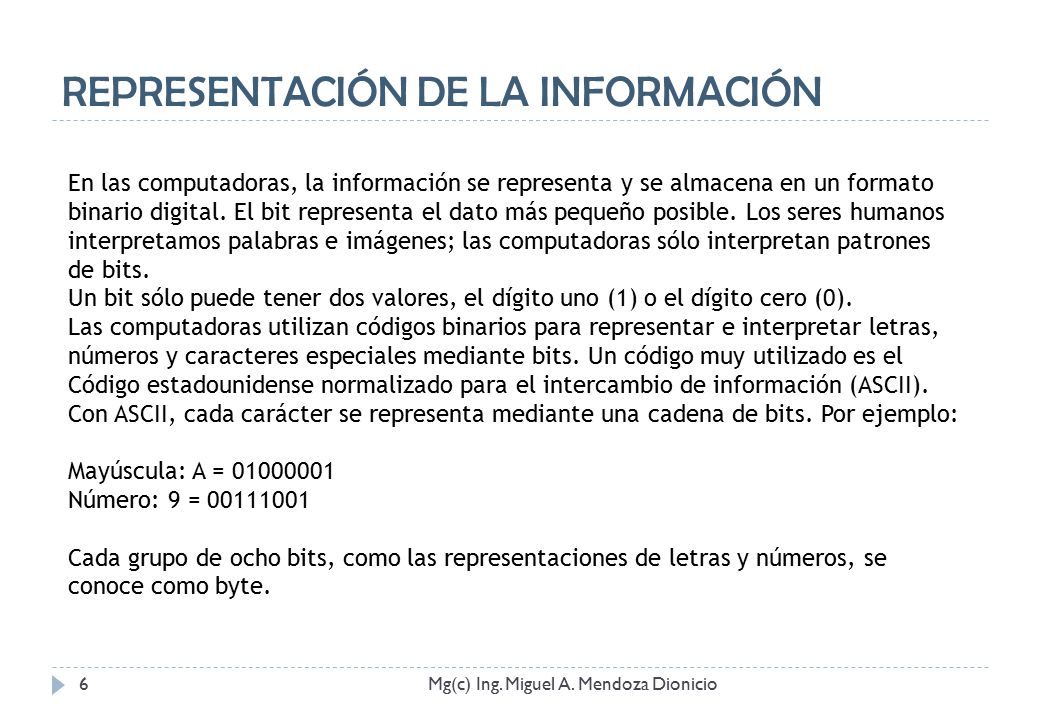

6 REPRESENTACIÓN DE LA INFORMACIÓN
En las computadoras, la información se representa y se almacena en un formato binario digital. El bit representa el dato más pequeño posible. Los seres humanos interpretamos palabras e imágenes; las computadoras sólo interpretan patrones de bits. Un bit sólo puede tener dos valores, el dígito uno (1) o el dígito cero (0). Las computadoras utilizan códigos binarios para representar e interpretar letras, números y caracteres especiales mediante bits. Un código muy utilizado es el Código estadounidense normalizado para el intercambio de información (ASCII). Con ASCII, cada carácter se representa mediante una cadena de bits. Por ejemplo: Mayúscula: A = Número: 9 = Cada grupo de ocho bits, como las representaciones de letras y números, se conoce como byte. Mg(c) Ing. Miguel A. Mendoza Dionicio

7 REPRESENTACIÓN DE LA INFORMACIÓN
1 bit : (puede tomar valores: 1 ó 0 - binarios) 1 byte : 8 bits 1 kilobyte (Kb) : 210 bytes 1 megabyte (Mb) : 210 kilobytes: 220 bytes 1 gigabyte (Gb) : 210 megabytes: 230 bytes 1 terabyte : 210 gigabytes: 240 bytes Mg(c) Ing. Miguel A. Mendoza Dionicio

8 VELOCIDAD DE TRANSMISIÓN DE DATOS
La velocidad de transmisión de datos determina cuánto se tarda en transferir un archivo. Cuanto más grande es el archivo, más tiempo lleva, porque hay más información para transferir. La unidad de medida es bits por segundo (bps) y sus múltiplos (kbps, mbps, gbps). A mayor ancho de banda, mayor cantidad de información se transmite por unidad de tiempo y como consecuencia, el proceso de comunicación de datos es más rápido. Mg(c) Ing. Miguel A. Mendoza Dionicio

9 SISTEMAS OPERATIVOS Los componentes y periféricos del sistema, en sí mismos, no son más que una colección de partes electrónicas y mecánicas. Para que estas partes funcionen en conjunto a fin de realizar una tarea específica, se precisa un tipo especial de programa informático denominado sistema operativo (SO). El SO cumple la función de traductor entre las aplicaciones de usuario y el hardware. El usuario interactúa con el sistema de computación mediante una aplicación, como un procesador de textos o una hoja de cálculo. Mg(c) Ing. Miguel A. Mendoza Dionicio

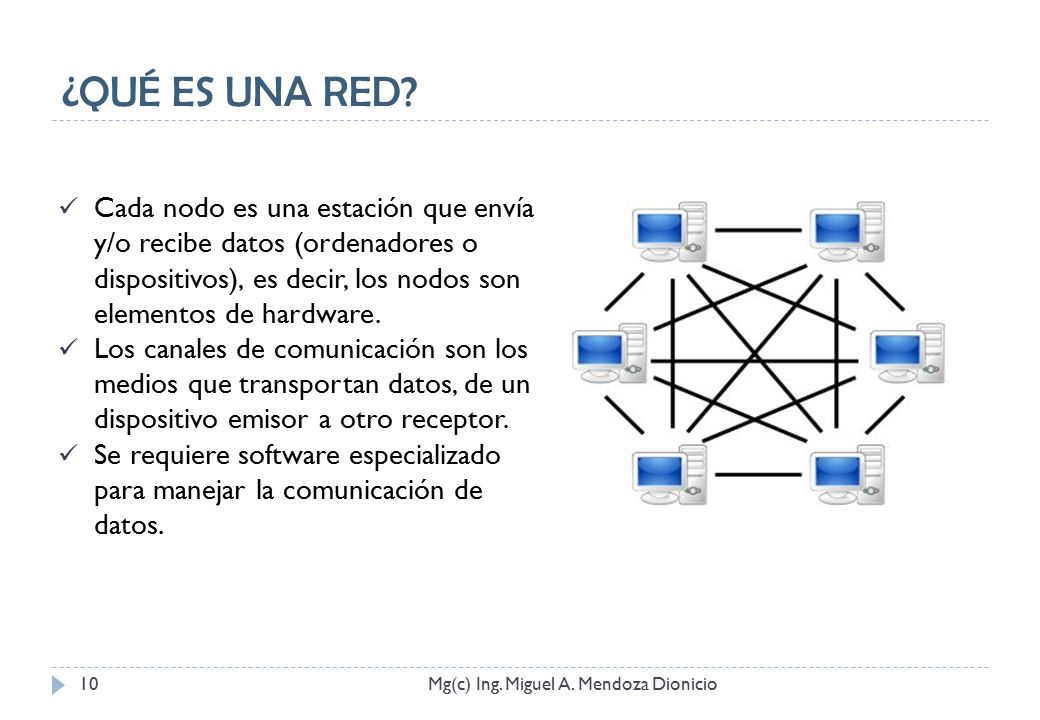

10 ¿QUÉ ES UNA RED? Cada nodo es una estación que envía y/o recibe datos (ordenadores o dispositivos), es decir, los nodos son elementos de hardware. Los canales de comunicación son los medios que transportan datos, de un dispositivo emisor a otro receptor. Se requiere software especializado para manejar la comunicación de datos. Mg(c) Ing. Miguel A. Mendoza Dionicio

11 QUÉ ES UNA RED? Ejemplo: Mg(c) Ing. Miguel A. Mendoza Dionicio

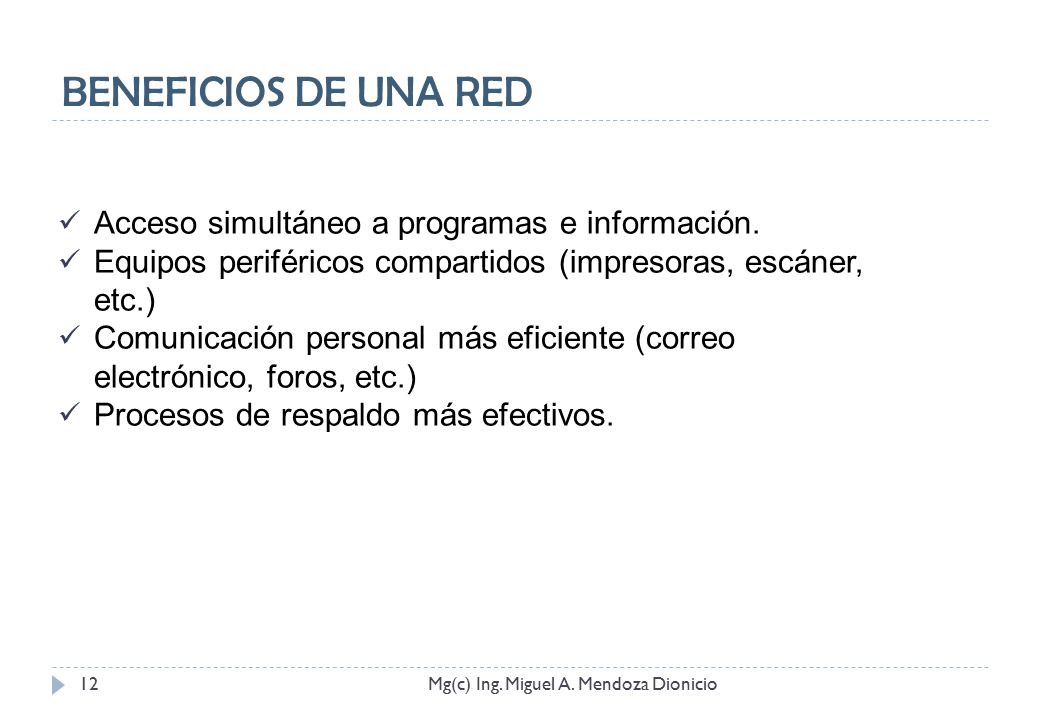

12 BENEFICIOS DE UNA RED Acceso simultáneo a programas e información.
Equipos periféricos compartidos (impresoras, escáner, etc.) Comunicación personal más eficiente (correo electrónico, foros, etc.) Procesos de respaldo más efectivos. Mg(c) Ing. Miguel A. Mendoza Dionicio

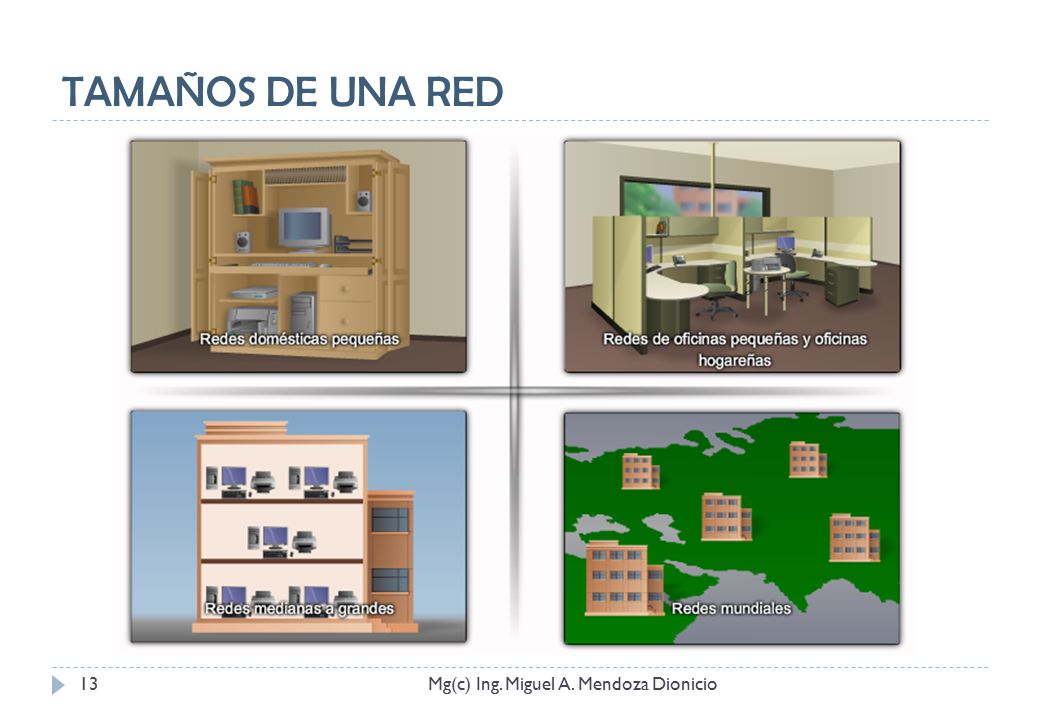

13 TAMAÑOS DE UNA RED Mg(c) Ing. Miguel A. Mendoza Dionicio

14 FUNCIONES DE LAS COMPUTADORAS EN UNA RED
Todas las computadoras conectadas a una red que participan directamente en las comunicaciones de la red se clasifican como hosts. Los hosts pueden enviar y recibir mensajes a través de la red. En las redes modernas, las computadoras que son hosts pueden actuar como clientes, servidores o ambos. Una computadora con software de servidor puede prestar servicios a uno o varios clientes simultáneamente. Además, una sola computadora puede ejecutar varios tipos de software de servidor. Una sola computadora también puede ejecutar varios tipos de software cliente. Debe haber un software cliente por cada servicio requerido. Si un host tiene varios clientes instalados, puede conectarse a varios servidores de manera simultánea. Mg(c) Ing. Miguel A. Mendoza Dionicio

15 MODELO CLIENTE - SERVIDOR
Mg(c) Ing. Miguel A. Mendoza Dionicio

16 FUNCIONES DE LAS COMPUTADORAS EN UNA RED
Para poder participar en una red, cada host debe tener instalada una tarjeta NIC (Network Interface Card), comúnmente llamada “tarjeta de red”. La NIC es un elemento de hardware que permite que la computadora se conecte con el medio de red. Puede estar integrada en la motherboard de la computadora o puede ser una tarjeta instalada por separado. Mg(c) Ing. Miguel A. Mendoza Dionicio

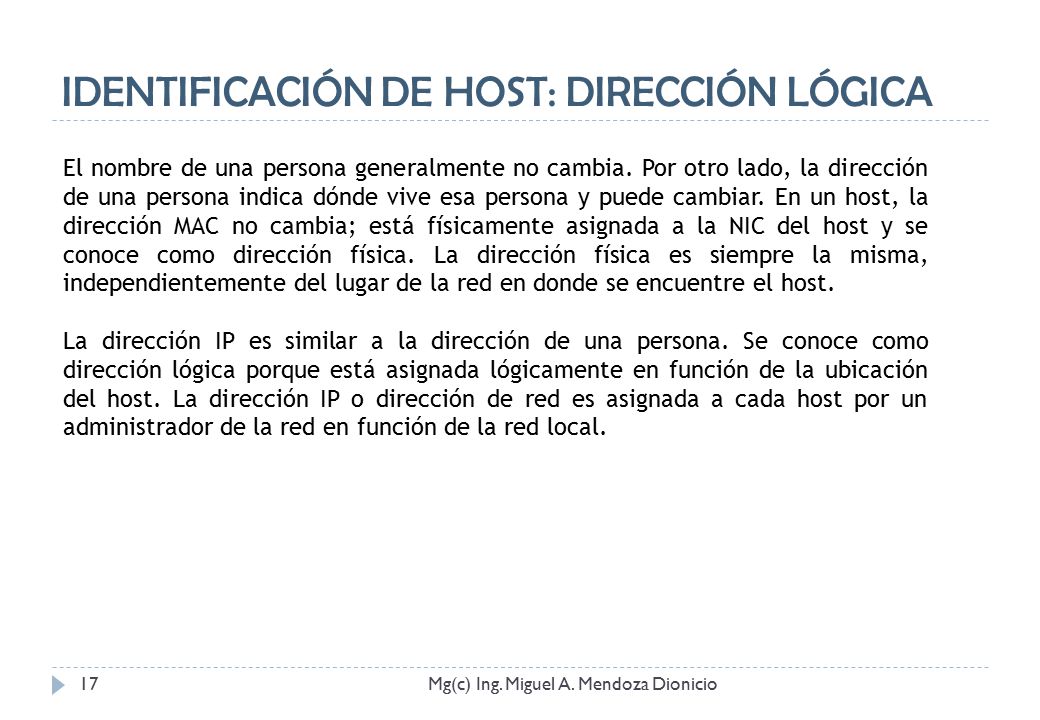

17 IDENTIFICACIÓN DE HOST: DIRECCIÓN LÓGICA
El nombre de una persona generalmente no cambia. Por otro lado, la dirección de una persona indica dónde vive esa persona y puede cambiar. En un host, la dirección MAC no cambia; está físicamente asignada a la NIC del host y se conoce como dirección física. La dirección física es siempre la misma, independientemente del lugar de la red en donde se encuentre el host. La dirección IP es similar a la dirección de una persona. Se conoce como dirección lógica porque está asignada lógicamente en función de la ubicación del host. La dirección IP o dirección de red es asignada a cada host por un administrador de la red en función de la red local. Mg(c) Ing. Miguel A. Mendoza Dionicio

18 IDENTIFICACIÓN DE HOST: DIRECCIÓN FÍSICA
Toda comunicación requiere una manera de identificar el origen y el destino. El origen y el destino en las comunicaciones humanas se representan con nombres. En las redes Ethernet, existe un método similar para identificar los hosts de origen y de destino. Cada host conectado a una red Ethernet recibe una dirección física que sirve para identificar el host en la red. Se asigna una dirección física a cada interfaz de red Ethernet en el momento de su creación. Esta dirección se conoce como dirección de Control de acceso al medio (MAC). La dirección MAC identifica cada host de origen y de destino de la red. Mg(c) Ing. Miguel A. Mendoza Dionicio

19 PRINCIPIOS DE LA COMUNICACIÓN
Mg(c) Ing. Miguel A. Mendoza Dionicio

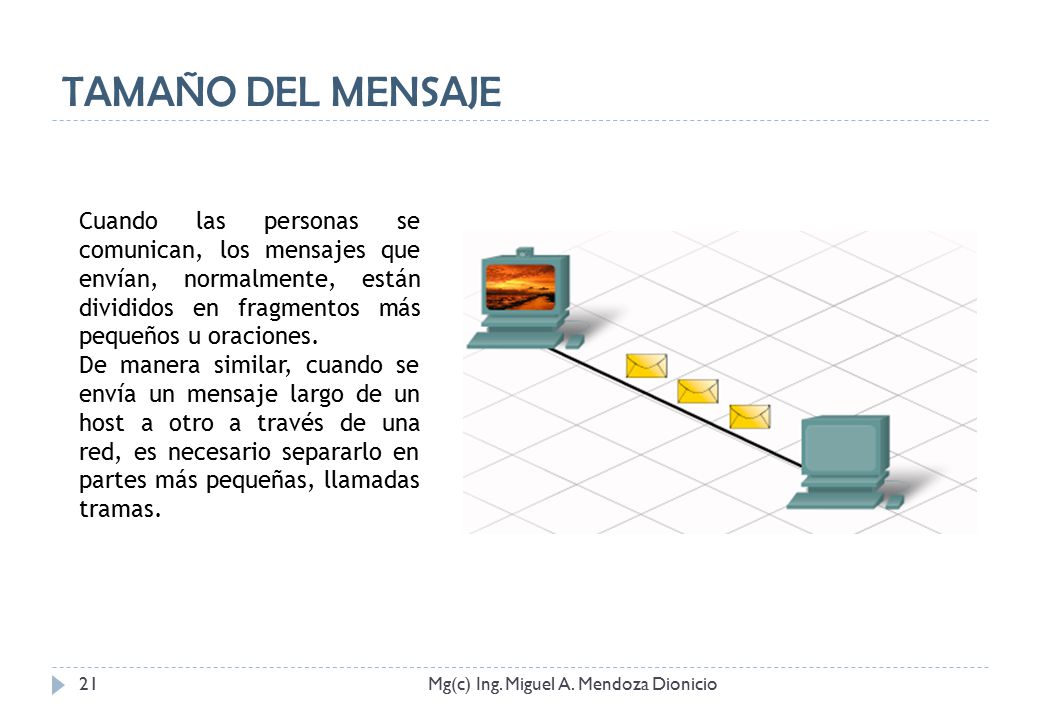

20 TAMAÑO DEL MENSAJE Mg(c) Ing. Miguel A. Mendoza Dionicio

21 TAMAÑO DEL MENSAJE Cuando las personas se comunican, los mensajes que envían, normalmente, están divididos en fragmentos más pequeños u oraciones. De manera similar, cuando se envía un mensaje largo de un host a otro a través de una red, es necesario separarlo en partes más pequeñas, llamadas tramas. Mg(c) Ing. Miguel A. Mendoza Dionicio

22 PROTOCOLOS DE COMUNICACIÓN
Las computadoras, al igual que los seres humanos, utilizan reglas o protocolos para comunicarse. Los protocolos son sumamente importantes en una red local. En un entorno conectado por cables, una red local se define como un área en donde todos los hosts deben "hablar el mismo idioma" o, en términos informáticos, "compartir un mismo protocolo". Mg(c) Ing. Miguel A. Mendoza Dionicio

23 ESTANDARIZACIÓN DE PROTOCOLOS
En los comienzos de las redes, cada fabricante utilizaba sus propios métodos para la interconexión de los dispositivos de red y los protocolos de red. Los equipos de un fabricante no podían comunicarse con los equipos de otro fabricante. Mg(c) Ing. Miguel A. Mendoza Dionicio

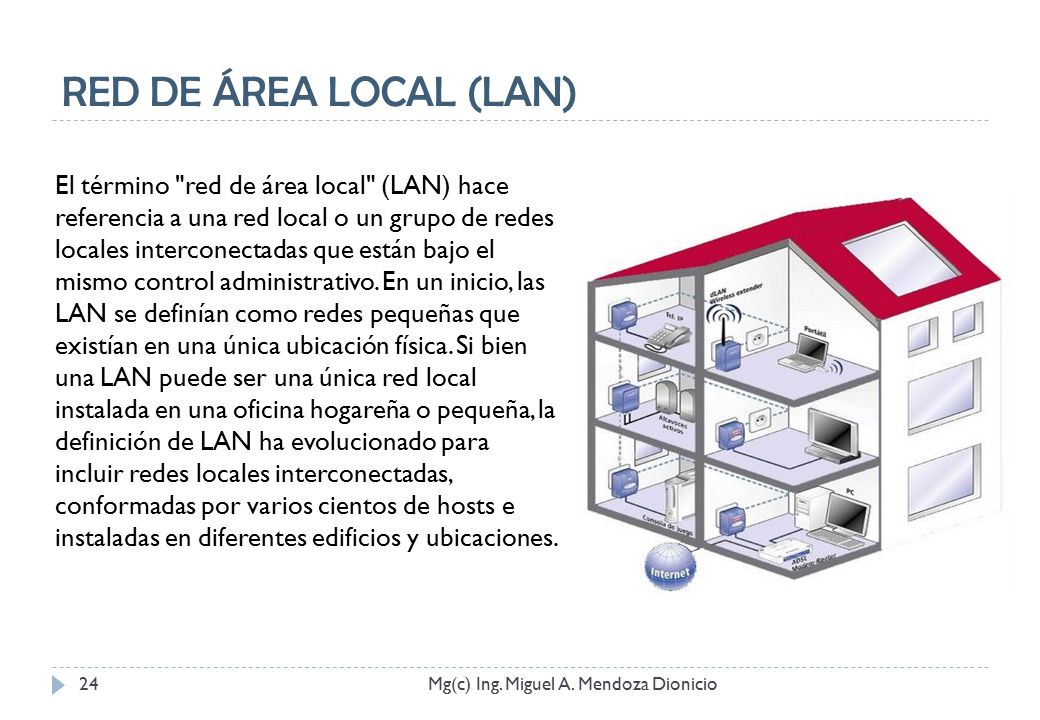

24 RED DE ÁREA LOCAL (LAN) El término "red de área local" (LAN) hace referencia a una red local o un grupo de redes locales interconectadas que están bajo el mismo control administrativo. En un inicio, las LAN se definían como redes pequeñas que existían en una única ubicación física. Si bien una LAN puede ser una única red local instalada en una oficina hogareña o pequeña, la definición de LAN ha evolucionado para incluir redes locales interconectadas, conformadas por varios cientos de hosts e instaladas en diferentes edificios y ubicaciones. Mg(c) Ing. Miguel A. Mendoza Dionicio

25 RED DE ÁREA EXTENSA (WAN)
Cuando una compañía o una organización tiene ubicaciones separadas por grandes distancias geográficas, es posible que deba utilizar un proveedor de servicio de telecomunicaciones (ISP) para interconectar las LAN en las distintas ubicaciones. Por lo general, las organizaciones individuales alquilan las conexiones a través de una red de proveedores de servicios de telecomunicaciones. Estas redes que conectan las LAN en ubicaciones separadas geográficamente se conocen como Redes de área amplia (WAN). Mg(c) Ing. Miguel A. Mendoza Dionicio
