HORMIGÓN FRESCO Trabajabilidad Segregación Exudación Dosificación

Presentación del tema: "HORMIGÓN FRESCO Trabajabilidad Segregación Exudación Dosificación"— Transcripción de la presentación:

1 HORMIGÓN FRESCO Trabajabilidad Segregación Exudación Dosificación
Aire incorporado Fraguado Compactación Curado

2 HORMIGÓN MATERIAL CONSTITUIDO POR UN ESQUELETO GRANULAR UNIDO POR UNA MATRIZ CEMENTICIA QUE LE DA MOVILIDAD EN ESTADO FRESCO Y ADHERENCIA A LOS AGREGADOS EN ESTADO ENDURECIDO PERMITIENDO AL HORMIGÓN RECIBIR CARGAS Y TRANSMITIRLAS. ADITIVOS CEMENTO AGUA AD. ACTIVAS PASTA AG. FINOS AIRE ADICIONES (LIMOS) MORTERO HORMIGÓN AI.I A.NI AG. GRUESOS

3 EL HORMIGÓN: FLUIDO + TIEMPO = SEUDOSOLIDO
TIENE TRES ESTADOS DIFERENTES ESTADO FRESCO: FLUIDO (  =2400): ELASTO PLASTICO VISCOSO HORMIGÓN FRAGUADO: MARCA CAMBIO DE ESTADO ( ) ESTADO ENDURECIDO: SEUDOSÓLIDO E.F. MAT. SOLIDO - AGUA - AIRE E.E. “ “ “ “ PARTÍCULAS 3 u mm. EL COMPORTAMIENTO DEL HORMIGÓN FRESCO Y DEL HORMIGÓN ENDURECIDO DEPENDEN FUNDAMENTALMENTE DE LA DOSIFICACIÓN

4 DOSIFICACIÓN SELECCIONAR Y PROPORCIONAR LOS MATERIALES COMPONENTES DEL HORMIGÓN PARA SATISFACER PROPIEDADES DEL HORMIGÓN FRESCO Y DEL HORMIGÓN ENDURECIDO CON MÍNIMO COSTO. TRABAJABILIDAD COHESION < EXUD. < SEGREG. TIPO DE OBRA ENCOFRADOS DIST. ARMAD. SEPAR. ARMAD. SIST. COLOCACIÓN SIST. TRANSP. SIST. COMPACT. COMPATIBLES Hº F PROP. Hº RESIST. MECÁNICA (ƒ`b, `bF) PERMEABILDAD (DRENAJE) DURABILIDAD (AG. AGRES.) ELEVADA RIGIDEZ (E ) (PANDEO) MÍNIMO CAMB. VOLUM. (AV) (ANCLAJE MAQ.) DESGASTE (PISOS INDUST.) Hº E

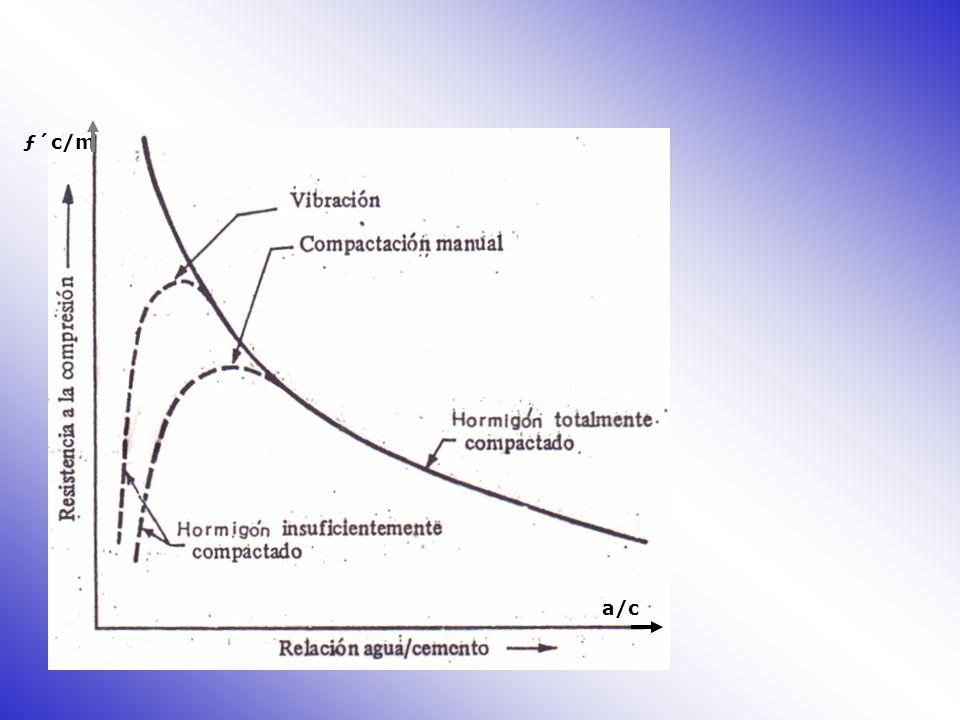

5 ƒ´c/m a/c

6 HORMIGÓN FRESCO PROPIEDAD Hº Eº DOSIFICACIÓN f º (POROSIDAD) Hº Fº
ƒ´b DURAB. PERM. AV. E a/c GRADO DE COMPACIDAD PROPIEDAD Hº Eº f º (POROSIDAD) Hº Fº - a/c: DOSIFICACIÓN: f º (PROPIEDADES A OBTENER) - FLUIDEZ: SUFICIENTE PARA: LUBRICAR LOS AGREG. CUBRIR Aº LLENAR TOTAL ENCOFRADO ELIMINAR VACIOS HORMIGÓN (DOS FASES) FRESCO PASTA AGREGADOS LUBRICAR PARA QUE EL Hº SE DEFORME PLASTICAMENTE CANTIDAD CALIDAD

7 - CANTIDAD: SUFICIENTE PARA SEPARAR A LOS AGREGADOS Y DAR MOVILIDAD AL CONJUNTO - CALIDAD: a/c  LOS AGREGADOS SE TOCAN ASPER Q (C) a/c  SECA POCO TRABAJ. a/c SEPARAR LOS AGREGADOS. (B) a/c A B C >> PASTA CONS. SUAVE >> AV, ECONOM PASTA C/ CUERPO MOVILIDAD COMPAC. << PASTA >> ASPER DIFICIL COMPACT

8 PASTA SUSPENSIÓN ACUOSA DE PARTÍCULAS MENORES A 75 n
EN DISPERSIÓN QUE LE CONFIERE PLASTICIDAD A LA PASTA. ESTE ESTADO PREVALECE GRACIAS A UN CONJUNTO DE FUERZAS. 1. FUERZAS GRAVEDAD “ CAPILARES “ ATRACCIÓN MOLECULAR “ REPULSIÓN ELÉCTRICA BALANCE DE FUERZAS (MEDIO ALTA “DENSIF) : ATRACCIÓN PROPIEDADES REOLOGICAS: COMPLEJAS

9 TRABAJABILIDAD ES LA FACILIDAD DE MEZCLADO, TRANSPORTE, COLOCACIÓN, COMPACTACIÓN Y TERMINACIÓN DEL Hº EN LAS ESTRUCTURAS CON MÍNIMA SEGREGACIÓN. ES LA CANTIDAD DE TRABAJO ÚTIL NECESARIO PARA LOGRAR LA COMPACIDAD “TOTAL” DEL Hº.

10 TRABAJABILIDAD + COHESIÓN = COMPACIDAD + HOMOGEN.
MOVILIDAD COHESIÓN (o) CAPACIDAD PARA DEFORM. CON CONT. TIPO DE ESTRUCTURA DISTANCIA ENTRE Aº SISTEMA DE COLOCACIÓN Y COMPACT. TRABAJABILIDAD TRABAJABILIDAD + COHESIÓN = COMPACIDAD + HOMOGEN. LA TRAB. ES DIFÍCIL DEFINIRLA, RESULTA MAS COMPLICADO MEDIRLA: APARECE EL CONCEPTO DE FLUIDEZ O CONSISTENCIA CONSISTENCIA: ES LA FIRMEZA DE LA MEZCLA ES LA RELATIVA MOVILIDAD ENSAYOS PARA MEDIR O CUANTIFICAR

11 PROPIEDADES EN ESTADO FRESCO
Consistencia mediante ensayo del tronco de cono (IRAM 1536): La consistencia es la capacidad de fluir que presenta el Hº en estado fresco. Evalúa uno de los parámetros de la trabajabilidad.

12

13

14

15 PROPIEDADES EN ESTADO FRESCO
Consistencia mediante ensayo del tronco de cono 1 2 Medición del asentamiento 3 4 5 6

16

17

18

19

20

21

22

23

24

25

26

27

28

29 FACTORES QUE INFLUYEN SOBRE LA FLUIDEZ DEL HORMIGÓN FRESCO
Cantidad de agua Propiedades del cemento Granulometría de los agregados Impurezas de los agregados T.M.A. Características de los Agregados Relación pasta / agregados Adiciones A.I.I. Aditivos Temperatura del hormigón Tiempo

30 SEGREGACION Pérdida de homogeneidad que se manifiesta por la separación de algún o algunos de sus componentes. INTERNAS (F. Grav. > Fadh. + F. Fricc.) EXTERNAS (Baja Cohesión y Defor. Plast.) Segreg. Causas Consecuencias MAL DOSIFICADO INCORRECTO MANIPULEO DEL Hª < ƒ´b > Deformabilidad > Permeabilidad < Durabilidad, > Lixiviación

31 FACTORES QUE AFECTAN LA SEGREGACIÓN
Granulom. Continuas > T.M.A. > Razón AF/AG > c.u. de cemento c.u. H2O Agreg. Lajosos > Mat. muy fino A I Incorporado Seg S S Secas > Fluidas

32 EXUDACIÓN Es el fenómeno por el cual una parte del agua de mezclado se dirige hacia la superficie del hormigón. Ocurre por asent. Plástico y antes T. de Fraguado Inicial INCORRECTA DOSIFICACION (baja cantidad de finos – sin Aire Incorp.) EFECTOS EXTERNOS (Activ. Mecan. – Cond Atmosf.) CAUSAS CONSECUENCIAS < ´b > Desgaste Superf. (a/c sup.) < E > Permeabilidad > Deformabilidad < Adherencia (Barras – Agreg.) > Vacíos zona interfaz

33 FACTORES QUE AFECTAN LA EXUDACIÓN
Granulometría Continua Agreg. Triturados (mayor puenteo) > Finura arena (pp50) > Finura cemento > Adiciones activas > c.u. de cemento > c.u. agua > React. Cemento > % alcalis AII Vibrado > Tiempo vibr. Cond. Atmosf. (T Aire, Humed., Viento) Ex Ex (evap )

34
