1
Programación de Operaciones Básicas
Práctica No. 2 Programación de Operaciones Básicas
2
Operaciones Básicas en Labview
Objetivo: Que el estudiante aplique la metodología de programación de Instrumentos virtuales implementando en Labview las operaciones básicas de: Suma. Resta Multiplicación División
3
Diagrama de flujo.
4

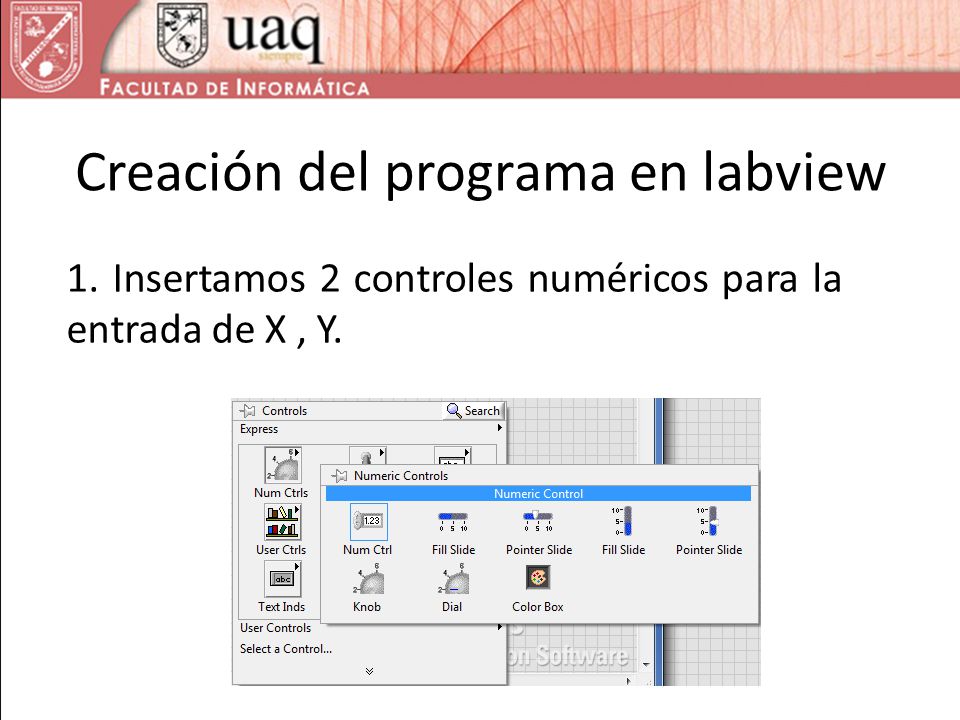

Creación del programa en labview
1. Insertamos 2 controles numéricos para la entrada de X , Y.
5

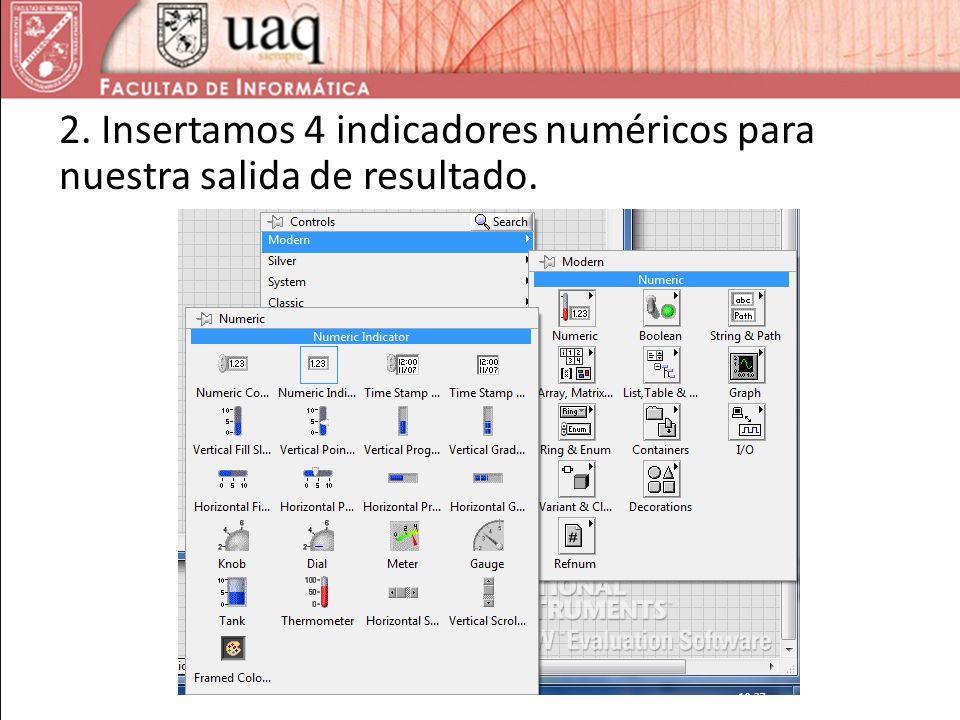

2. Insertamos 4 indicadores numéricos para nuestra salida de resultado.
6
3. Nos vamos al diagrama de bloques y empezamos a ingresar las funciones que se desean implementar.
7
4. Se agregan las funciones que se desean implementar
4. Se agregan las funciones que se desean implementar. Suma, resta, multiplicación y División.
8
5. Se hacen las conexiones de las controles numéricos con las funciones y de las funciones a los indicadores numéricos.
9
6. En el caso de la división de X/Y, cuando el valor de Y sea igual a cero se envía una ventana de dialogo que nos dice que no se puede realizar la operación
10
Diagrama de bloques completo
