Tema 5: Los dispositivos electrónicos

Presentación del tema: "Tema 5: Los dispositivos electrónicos"— Transcripción de la presentación:

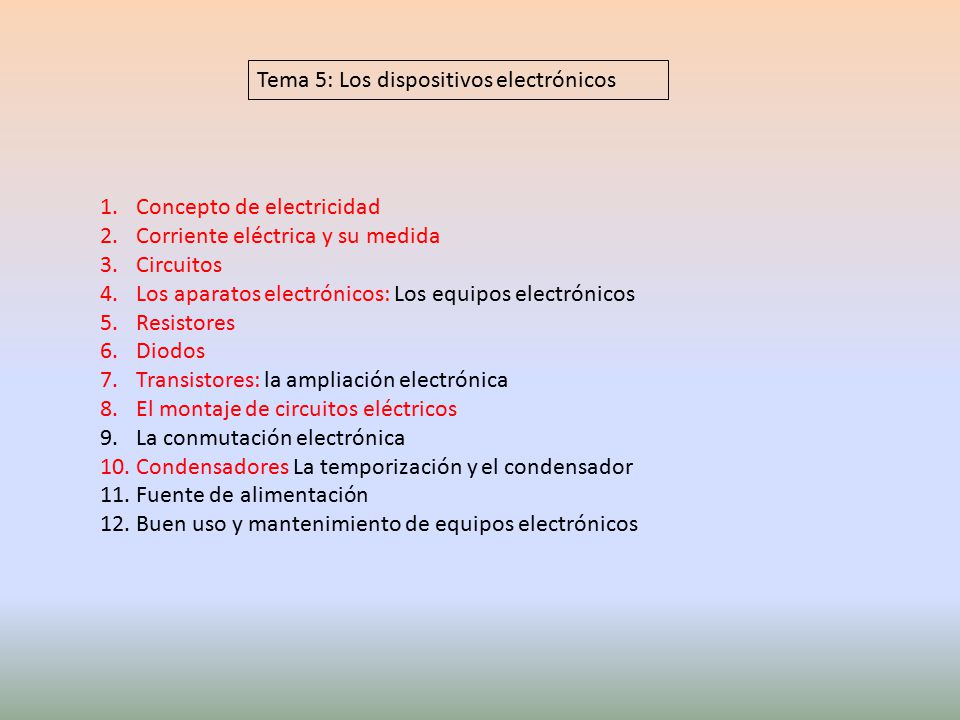

1 Tema 5: Los dispositivos electrónicos
Concepto de electricidad Corriente eléctrica y su medida Circuitos Los aparatos electrónicos: Los equipos electrónicos Resistores Diodos Transistores: la ampliación electrónica El montaje de circuitos eléctricos La conmutación electrónica Condensadores La temporización y el condensador Fuente de alimentación Buen uso y mantenimiento de equipos electrónicos

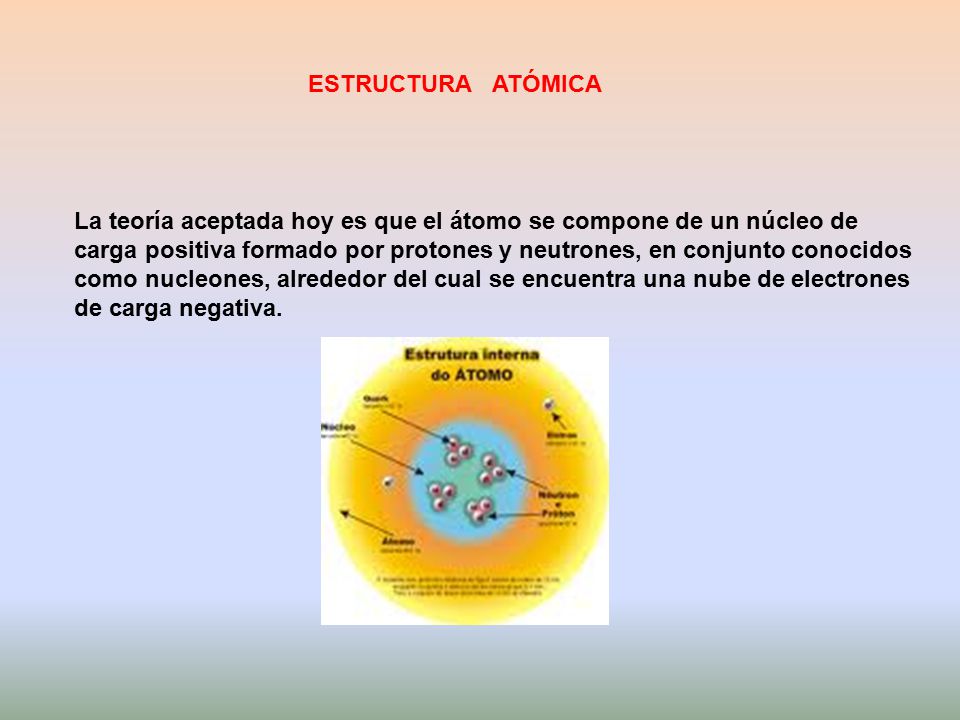

2 ESTRUCTURA ATÓMICA La teoría aceptada hoy es que el átomo se compone de un núcleo de carga positiva formado por protones y neutrones, en conjunto conocidos como nucleones, alrededor del cual se encuentra una nube de electrones de carga negativa.

3 La corriente eléctrica y sus magnitudes
Tensión Resistencia Intensidad de Corriente Ley de Ohm Energía eléctrica Potencia eléctrica Indicar unidad, símbolo de la misma y definición

4 La corriente eléctrica y sus magnitudes
LA TENSIÓN: La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado, provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro. Se puede medir con un voltímetro.

5 La corriente eléctrica y sus magnitudes
LA RESISTENCIA La resistencia eléctrica de un objeto es una medida de su oposición al paso de una corriente. Descubierta por George Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual a la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmiómetro. Además, su cantidad recíproca es la conductancia, medida en Siemens.

6 La corriente eléctrica y sus magnitudes
INTENSIDAD DE CORRIENTE . La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material. En el Sistema Internacional de Unidades se expresa en C·s-1 (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, lo que se aprovecha en el electroimán. El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en serie con el conductor cuya intensidad se desea medir.

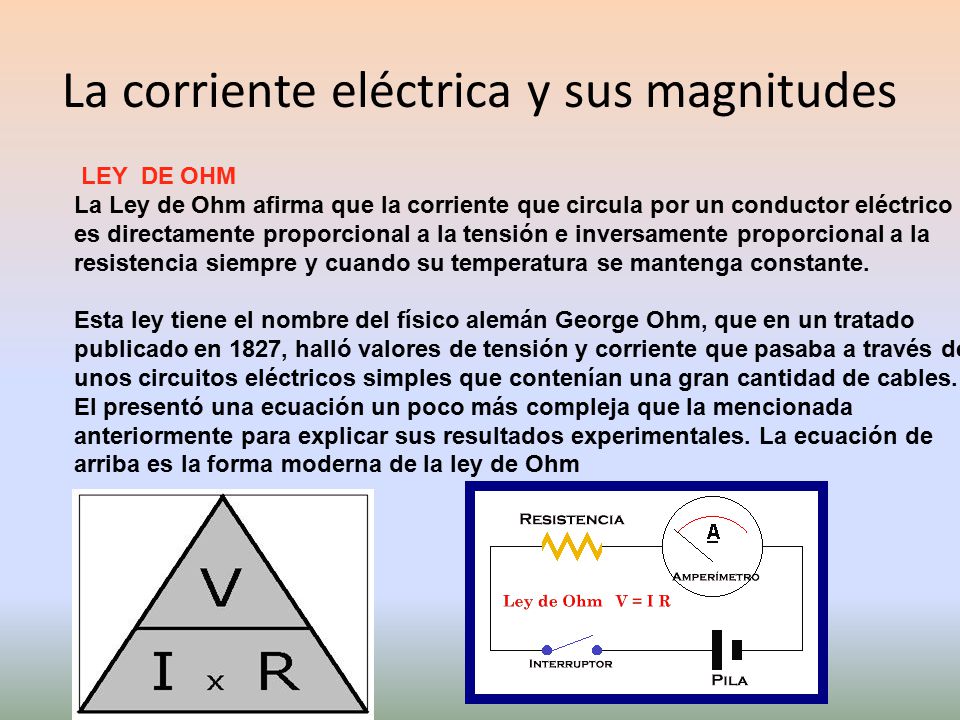

7 La corriente eléctrica y sus magnitudes
LEY DE OHM La Ley de Ohm afirma que la corriente que circula por un conductor eléctrico es directamente proporcional a la tensión e inversamente proporcional a la resistencia siempre y cuando su temperatura se mantenga constante. Esta ley tiene el nombre del físico alemán George Ohm, que en un tratado publicado en 1827, halló valores de tensión y corriente que pasaba a través de unos circuitos eléctricos simples que contenían una gran cantidad de cables. El presentó una ecuación un poco más compleja que la mencionada anteriormente para explicar sus resultados experimentales. La ecuación de arriba es la forma moderna de la ley de Ohm

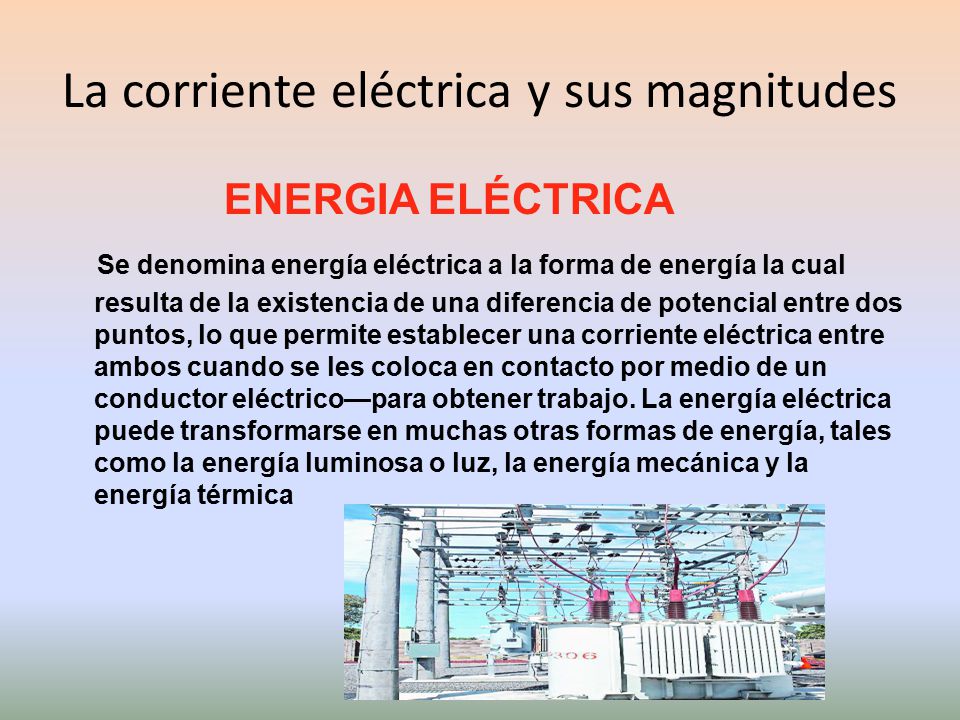

8 La corriente eléctrica y sus magnitudes
ENERGIA ELÉCTRICA Se denomina energía eléctrica a la forma de energía la cual resulta de la existencia de una diferencia de potencial entre dos puntos, lo que permite establecer una corriente eléctrica entre ambos cuando se les coloca en contacto por medio de un conductor eléctrico—para obtener trabajo. La energía eléctrica puede transformarse en muchas otras formas de energía, tales como la energía luminosa o luz, la energía mecánica y la energía térmica

9 La corriente eléctrica y sus magnitudes
POTENCIA ELÉCTRICA La potencia eléctrica es la relación de transferencia de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado (p = dW / dt). La unidad en el Sistema Internacional de Unidades es el Vatio, o que es lo mismo, Watt. Cuando una corriente eléctrica fluye en un circuito, puede transferir energía al hacer un trabajo mecánico o termodinámico. Los dispositivos convierten la energía eléctrica de muchas maneras útiles, como calor, luz (lámpara incandescente), movimiento (motor eléctrico), sonido (altavoz) o procesos químicos. La electricidad se puede producir mecánicamente o químicamente por la generación de energía eléctrica, o también por la transformación de la luz en las células fotoeléctricas. Por último, se puede almacenar químicamente en baterías.

10 CIRCUITOS ELÉCTRICOS Intensidad Tensión Potencia Resistencia equivalente Circuitos en serie Circuitos en paralelo

11 CIRCUITOS ELÉCTRICOS: CIRCUITOS EN SERIE
Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. Utiliza una gran variedad de conocimientos, materiales y dispositivos, desde los semiconductores hasta las válvulas termoiónicas. El diseño y la construcción de circuitos electrónicos para resolver problemas prácticos forma parte de la electrónica y de los campos de la ingeniería electrónica Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise. Para una gran cantidad de materiales y condiciones, la resistencia eléctrica no depende de la corriente eléctrica que pasa a través de un objeto o de la tensión en los terminales de este. Esto significa que, dada una temperatura y un material, la resistencia es un valor que se mantendrá constante. Además, de acuerdo con la ley de Ohm la resistencia de un objeto puede definirse como la razón de la tensión y la corriente.

12 CIRCUITOS ELÉCTRICOS: CIRCUITOS EN PARARELO
El circuito en paralelo es una conexión donde los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida. Siguiendo un símil hidráulico, dos tinacos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo. En electricidad y electrónica, las leyes del álgebra de Bolee y de la lógica binaria, pueden estudiarse mediante circuitos de conmutación. Un circuito de conmutación estará compuesto por una serie de contactos que representarán las variables lógicas de entrada y una o varias cargas que representarán las variables lógicas o funciones de salida. En estos circuitos, las ondas electromagnéticas suelen aparecer caracterizadas como fasores según su módulo y fase, permitiendo un análisis más sencillo. Además se deberán tener en cuenta las siguientes condiciones:

13 CIRCUITOS ELÉCTRICOS: CIRCUITOS EN PARARELO
Todas las fuentes deben ser sinusoidales. Debe estar en régimen estacionario, es decir, después de que los fenómenos transitorios que se producen a la conexión del circuito se hayan atenuado completamente. Todos los componentes del circuito deben ser lineales, o trabajar en un régimen tal que puedan considerarse como lineales. Los circuitos con diodos están excluidos y los resultados con inductores con núcleo ferromagnético serán solo aproximaciones. La resistencia eléctrica de un objeto es una medida de su oposición al paso de una corriente. Según sea la magnitud de esta medida, los materiales se pueden clasificar en conductores, aislantes y semiconductores. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo.

14 LOS APARATOS ELECTRÓNICOS
1.- Estructura del aparato electrónico a. Dispositivo de entrada b. Dispositivo de proceso c. Dispositivo de salida 2.- Componentes electrónicos a. Componentes discretos b. Circuitos integrados c. Elementos auxiliares 3.- Otros componentes a. Carcasa b. Placas de circuito impreso y conexiones c. Alimentación

15 ESTRUCTURA DEL APARATO ELECTRÓNICO
DISPOSITIVO DE ENTRADA: En informática, se denomina periféricos a los aparatos o dispositivos auxiliares e independientes conectados a la unidad central de procesamiento de una computadora. Se consideran periféricos tanto a las unidades o dispositivos a través de los cuales la computadora se comunica con el mundo exterior, como a los sistemas que almacenan o archivan la información, sirviendo de memoria auxiliar de la memoria principal DISPOSITIVO DE PROCESO: La presente invención se refiere a un dispositivo de procesamiento electrónico de datos presenta una unidad de procesamiento central (CPU), la cual está conectada a través de una barra colectora con cuando menos una memoria (ROM, EEPROM). DISPODITIVO DE SALIDA: DISPOSITIVOS DE SALIDA Son instrumentos que interpretan la información y permiten la comunicación entre los seres humanos y las computadoras. Estos dispositivos convierten los resultados que produce el procesador y que están en código de máquina en una forma susceptible de ser empleada por las personas.

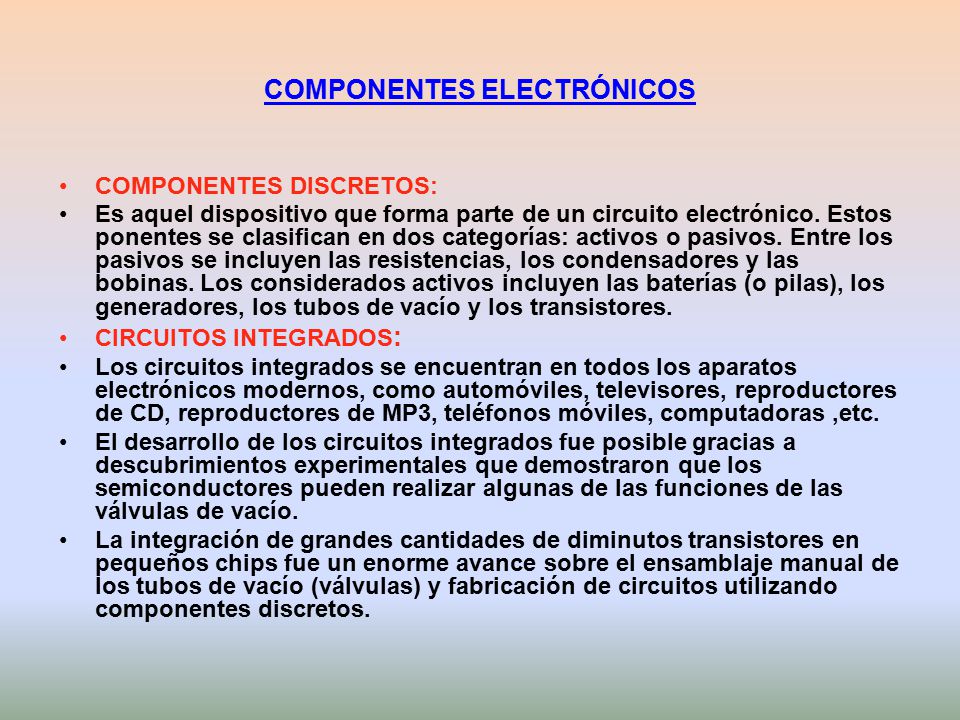

16 COMPONENTES ELECTRÓNICOS
COMPONENTES DISCRETOS: Es aquel dispositivo que forma parte de un circuito electrónico. Estos ponentes se clasifican en dos categorías: activos o pasivos. Entre los pasivos se incluyen las resistencias, los condensadores y las bobinas. Los considerados activos incluyen las baterías (o pilas), los generadores, los tubos de vacío y los transistores. CIRCUITOS INTEGRADOS: Los circuitos integrados se encuentran en todos los aparatos electrónicos modernos, como automóviles, televisores, reproductores de CD, reproductores de MP3, teléfonos móviles, computadoras ,etc. El desarrollo de los circuitos integrados fue posible gracias a descubrimientos experimentales que demostraron que los semiconductores pueden realizar algunas de las funciones de las válvulas de vacío. La integración de grandes cantidades de diminutos transistores en pequeños chips fue un enorme avance sobre el ensamblaje manual de los tubos de vacío (válvulas) y fabricación de circuitos utilizando componentes discretos.

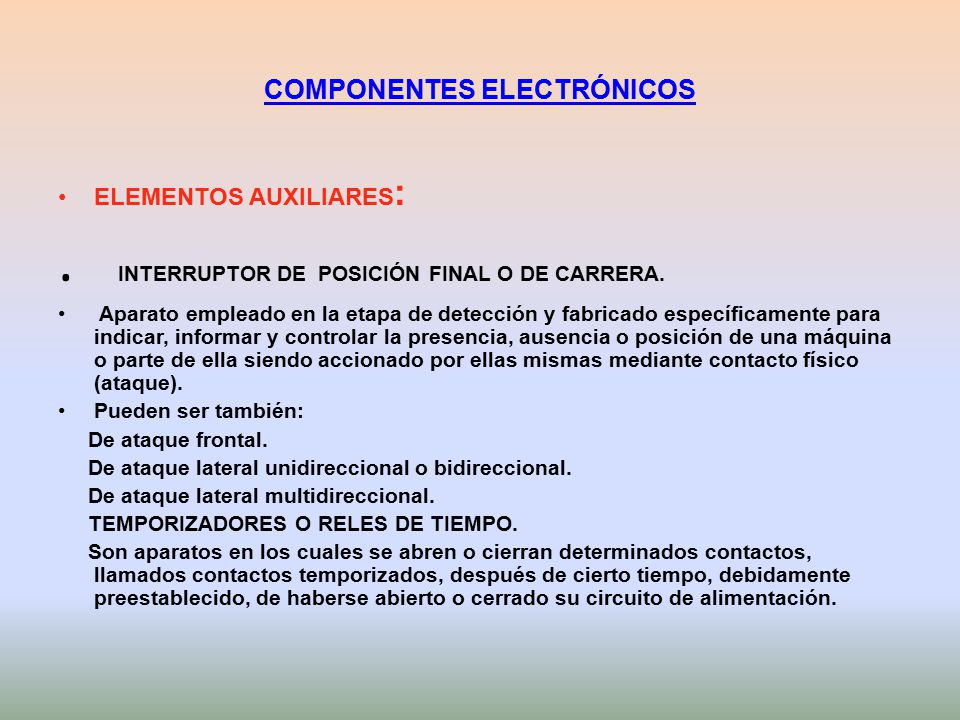

17 COMPONENTES ELECTRÓNICOS
ELEMENTOS AUXILIARES: . INTERRUPTOR DE POSICIÓN FINAL O DE CARRERA. Aparato empleado en la etapa de detección y fabricado específicamente para indicar, informar y controlar la presencia, ausencia o posición de una máquina o parte de ella siendo accionado por ellas mismas mediante contacto físico (ataque). Pueden ser también: De ataque frontal. De ataque lateral unidireccional o bidireccional. De ataque lateral multidireccional. TEMPORIZADORES O RELES DE TIEMPO. Son aparatos en los cuales se abren o cierran determinados contactos, llamados contactos temporizados, después de cierto tiempo, debidamente preestablecido, de haberse abierto o cerrado su circuito de alimentación.

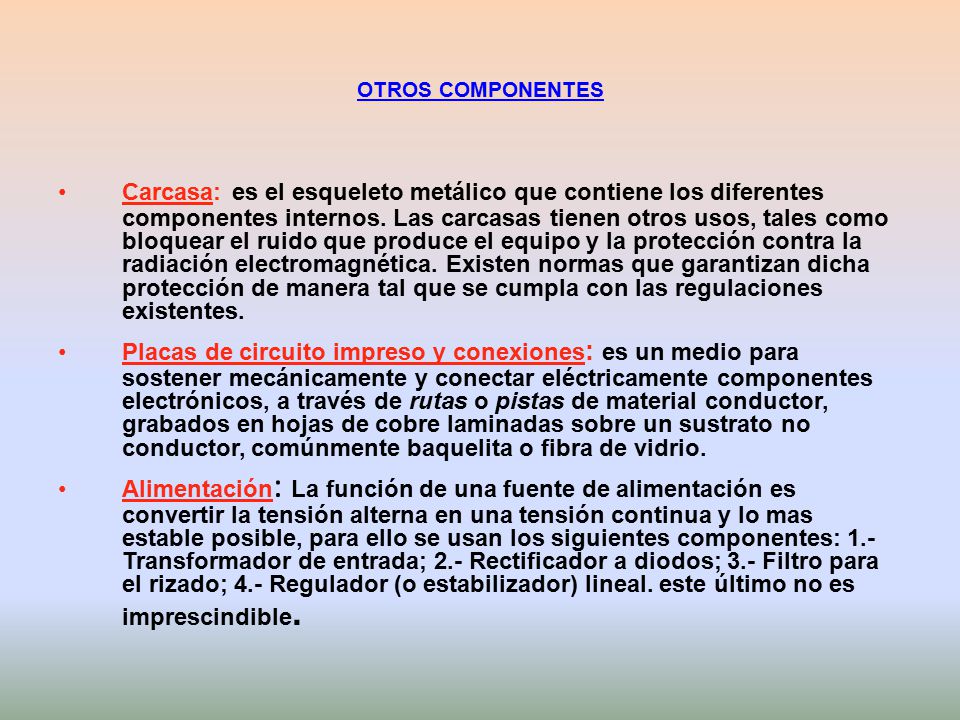

18 OTROS COMPONENTES Carcasa: es el esqueleto metálico que contiene los diferentes componentes internos. Las carcasas tienen otros usos, tales como bloquear el ruido que produce el equipo y la protección contra la radiación electromagnética. Existen normas que garantizan dicha protección de manera tal que se cumpla con las regulaciones existentes. Placas de circuito impreso y conexiones: es un medio para sostener mecánicamente y conectar eléctricamente componentes electrónicos, a través de rutas o pistas de material conductor, grabados en hojas de cobre laminadas sobre un sustrato no conductor, comúnmente baquelita o fibra de vidrio. Alimentación: La función de una fuente de alimentación es convertir la tensión alterna en una tensión continua y lo mas estable posible, para ello se usan los siguientes componentes: 1.- Transformador de entrada; 2.- Rectificador a diodos; 3.- Filtro para el rizado; 4.- Regulador (o estabilizador) lineal. este último no es imprescindible.

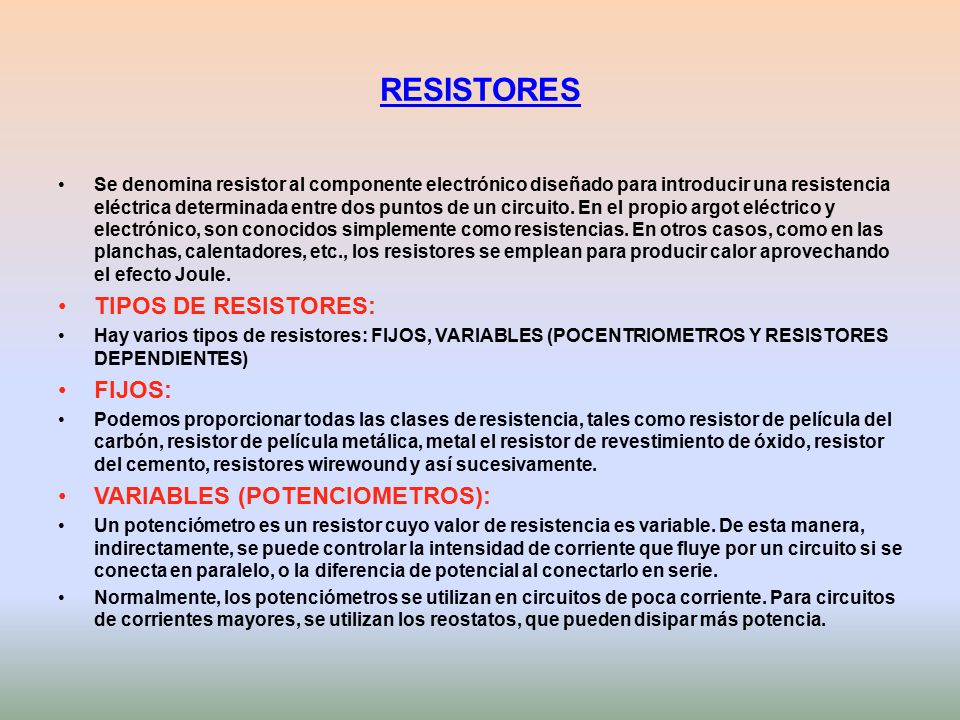

19 RESISTORES TIPOS DE RESISTORES: FIJOS: VARIABLES (POTENCIOMETROS):
Se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En el propio argot eléctrico y electrónico, son conocidos simplemente como resistencias. En otros casos, como en las planchas, calentadores, etc., los resistores se emplean para producir calor aprovechando el efecto Joule. TIPOS DE RESISTORES: Hay varios tipos de resistores: FIJOS, VARIABLES (POCENTRIOMETROS Y RESISTORES DEPENDIENTES) FIJOS: Podemos proporcionar todas las clases de resistencia, tales como resistor de película del carbón, resistor de película metálica, metal el resistor de revestimiento de óxido, resistor del cemento, resistores wirewound y así sucesivamente. VARIABLES (POTENCIOMETROS): Un potenciómetro es un resistor cuyo valor de resistencia es variable. De esta manera, indirectamente, se puede controlar la intensidad de corriente que fluye por un circuito si se conecta en paralelo, o la diferencia de potencial al conectarlo en serie. Normalmente, los potenciómetros se utilizan en circuitos de poca corriente. Para circuitos de corrientes mayores, se utilizan los reostatos, que pueden disipar más potencia.

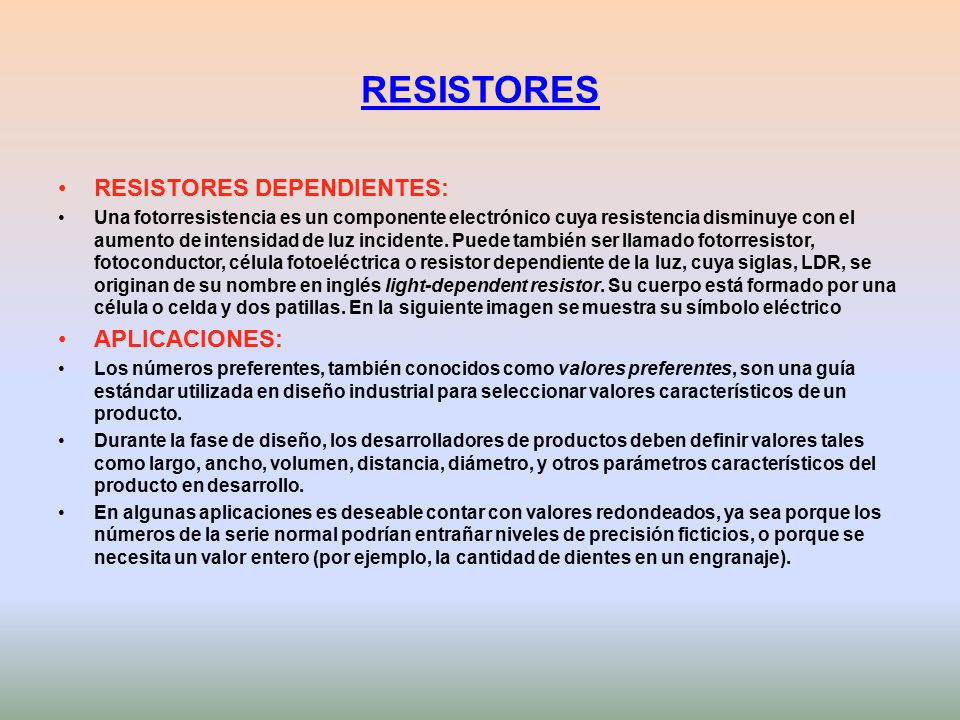

20 RESISTORES RESISTORES DEPENDIENTES: APLICACIONES:
Una fotorresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente. Puede también ser llamado fotorresistor, fotoconductor, célula fotoeléctrica o resistor dependiente de la luz, cuya siglas, LDR, se originan de su nombre en inglés light-dependent resistor. Su cuerpo está formado por una célula o celda y dos patillas. En la siguiente imagen se muestra su símbolo eléctrico APLICACIONES: Los números preferentes, también conocidos como valores preferentes, son una guía estándar utilizada en diseño industrial para seleccionar valores característicos de un producto. Durante la fase de diseño, los desarrolladores de productos deben definir valores tales como largo, ancho, volumen, distancia, diámetro, y otros parámetros característicos del producto en desarrollo. En algunas aplicaciones es deseable contar con valores redondeados, ya sea porque los números de la serie normal podrían entrañar niveles de precisión ficticios, o porque se necesita un valor entero (por ejemplo, la cantidad de dientes en un engranaje).

21 RESISTORES IDENTIFICACIÓN DE RESISTORES FIJOS:
Se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En el propio argot eléctrico y electrónico, son conocidos simplemente como resistencias. En otros casos, como en las planchas, calentadores, etc., los resistores se emplean para producir calor aprovechando el efecto Joule. Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente. La corriente máxima en un resistor viene condicionado por la máxima potencia que puede disipar su cuerpo Los resistores fijos tienen dos contactos entre los cuales existe una resistencia fija, los resistores fijos se dividen en resistores de carbón y resistores metálicos.

22 DIODOS Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña. FUNCIONAMIENTO: Al unir ambos cristales, se manifiesta una difusión de electrones del cristal n al p (Je). Al establecerse estas corrientes aparecen cargas fijas en una zona a ambos lados de la unión, zona que recibe diferentes denominaciones como zona de carga espacial, de agotamiento, de deplexión, de vaciado, etc. A medida que progresa el proceso de difusión, la zona de carga espacial va incrementando su anchura profundizando en los cristales a ambos lados de la unión. Sin embargo, la acumulación de iones positivos en la zona n y de iones negativos en la zona p, crea un campo eléctrico (E) que actuará sobre los electrones libres de la zona n con una determinada fuerza de desplazamiento, que se opondrá a la corriente de electrones y terminará deteniéndolos.

23 TRANSISTORES El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia"). Actualmente se los encuentra prácticamente en todos los aparatos domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, computadoras, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, teléfonos móviles, etc.

24 TRANSISTORES Funcionamiento en corte, zona activa y saturadores:
Estado de corte Cuando la tensión de la puerta es idéntica a la del sustrato, el MOSFET está en estado de no conducción: ninguna corriente fluye entre fuente y drenador. También se llama mosfet a los aislados por juntura de dos componentes. Conducción lineal Al polarizarse la puerta con una tensión negativa (pMOS) o positiva (nMOS), se crea una región de deplexión en la región que separa la fuente y el drenador. Si esta tensión crece lo suficiente, aparecerán portadores minoritarios (electrones en pMOS, huecos en nMOS) en la región de deplexión que darán lugar a un canal de conducción. El transistor pasa entonces a estado de conducción, de modo que una diferencia de potencial entre fuente y drenador dará lugar a una corriente. El transistor se comporta como una resistencia controlada por la tensión de puerta. Saturación Cuando la tensión entre drenador y fuente supera cierto límite, el canal de conducción bajo la puerta sufre un estrangulamiento en las cercanías del drenador y desaparece. La corriente entre fuente y drenador no se interrumpe, ya que es debido al campo eléctrico entre ambos, pero se hace independiente de la diferencia de potencial entre ambos terminales.

25 TRANSISTOR COMO INTERRUPTOR
Un transistor funciona como un interruptor para el circuito conectado al colector (Rc) si se hace pasar rápidamente de corte a saturación y viceversa. En corte es un interruptor abierto y en saturación es un interruptor cerrado. Los datos para calcular un circuito de transistor como interruptor son: el voltaje del circuito que se va a encender y la corriente que requiere con ese voltaje. El voltaje Vcc se hace igual al voltaje nominal del circuito, y la corriente corresponde a la corriente Icsat. Se calcula la corriente de saturación mínima, luego la resistencia de base mínima: IBSAT min = Icsat / b RBMax = Von/IBsat min Donde Von es el voltaje en la resistencia de base para encender el circuito, el circuito debe usar una RB por lo menos 4 veces menor que RBmax. Adicionalmente se debe asegurar un voltaje en RB de apagado Voff que haga que el circuito entre en corte.

26 TRANSISTOR COMO AMPLIFICADOR
El amplificador emisor seguidor (ES), o colector común (CC), se ilustra en la figura Su salida se toma de emisor a tierra en vez de tomarla de colector a tierra, como en el caso del EC. Este tipo de configuración para el amplificador se utiliza para obtener una ganancia de corriente y ganancia de potencia. El EC tiene un desfasamiento de 180° entre las tensiones de base y colector. Esto es, conforme la señal de entrada aumenta de valor, la señal de salida disminuye. Por otra parte, para un Es, la señal de salida esta en fase con la señal de entrada. El amplificador tiene una ganancia de tensión ligeramente menor que uno. Por otro lado, la ganancia de corriente es significativamente mayor que uno. Análisis en cada y diseño de amplificadores ES Los procedimientos para diseño y análisis de amplificadores ES son los mismos que para amplificadores EC. Los únicos cambios se dan en las ecuaciones para Rca, Rcd y la excursión en la tensión de salida.

27 El montaje de circuitos eléctricos
Antiguamente, el montaje de circuitos electrónicos era ejecutada de forma artesanal y sobre un chassis. En este chassis eran parafusadas puentes de conexiones, y en estas hechas las conexiones entre los diversos componentes y la respectiva fiação, soldados de acuerdo con un diagrama pre establecido. Una placa para prototipos, también conocida como protoboard, breadboard, o simplemente board, es una placa de uso genérico reutilizable o semi permanente, usada para construir prototipos de circuitos electrónicos sin soldaduras. Normalmente se utiliza para la realización de pruebas experimentales. Además de las placas plásticas, libres de soldadura, también existen en el mercado otros modelos de placas de prueba para usos específicos. La placa virgen consiste en una plancha base aislante – cartón endurecido, bakelita o fibra de vidrio – de diversos espesores; los más comunes son unos 2 mm, y sobre la cual se ha depositado una fina lámina de cobre que está firmemente pegada a la base aislante.

28 La conmutación electrónica
Un dispositivo de la conmutación electrónica incluye por lo menos un primer y un segundo componente del semiconductor, con una primera conexión del ánodo y una segunda conexión del cátodo cortocircuitos. Un voltaje del control que se puede aplicar a una primera conexión de la rejilla está también por lo menos parcialmente presente en una segunda conexión de la rejilla. Esto reduce la resistencia delantera del dispositivo de la conmutación electrónica en cambiar en estado.

29 La conmutación electrónica
LA CONMUTACIÓN ELECTRÓNICA CON TRANSISTORES BIPOLARES Un circuito bipolar de alta frecuencia del transistor de la conmutación. Se proporciona un primer transistor bipolar, haciendo un emisor adaptar para recibir un voltaje, haciendo una base adaptar para recibir una corriente de impulsión, y teniendo un colector. Se proporciona un segundo transistor bipolar, teniendo una base conectada con el colector del primer transistor bipolar, teniendo un colector conectado con la base del primer transistor bipolar, y teniendo un emisor. Un inductor que tiene un primer puerto conectado con el nodo común de la conexión del colector del primer transistor bipolar y de la base del segundo transistor, y teniendo un segundo puerto conectado con el emisor del segundo transistor. El nodo común de la conexión del emisor del segundo transistor y del segundo puerto de la forma del inductor la salida del circuito.

30 La conmutación electrónica
LA CONMUTACIÓN ELECTRÓNICA CON RELÉS Relé enganchador micro-magnético 100 formado por: - un sustrato (104); - un elemento móvil (112), sostenido por dicho sustrato y provisto de eje longitudinal; - un imán fijo inicial (102) que produce un campo magnético (134) inicial que provoca la magnetización de dicho material magnético, con las siguientes características: el antedicho elemento móvil será de material magnético y la mencionada magnetización dispondrá de un vector de magnetización que siga la dirección del antedicho eje longitudinal del antedicho elemento móvil, cuyo campo magnético (134) inicial antedicho sea perpendicular a dicho eje longitudinal, y un conductor (114) formado por una bobina que produce un segundo campo magnético (122, 124) destinado a producir la conmutación de los elementos mencionados entre dos estados estables y en los que una corriente provisional al fluir por dicho conductor produzca el segundo campo magnético mencionado, de modo que un componente del mencionado segundo campo magnético paralelo al antedicho eje longitudinal modifique la dirección del vector de magnetización y como resultado el mencionado elemento móvil 112 efectúe la conmutación entre los dos estados estables mencionados.

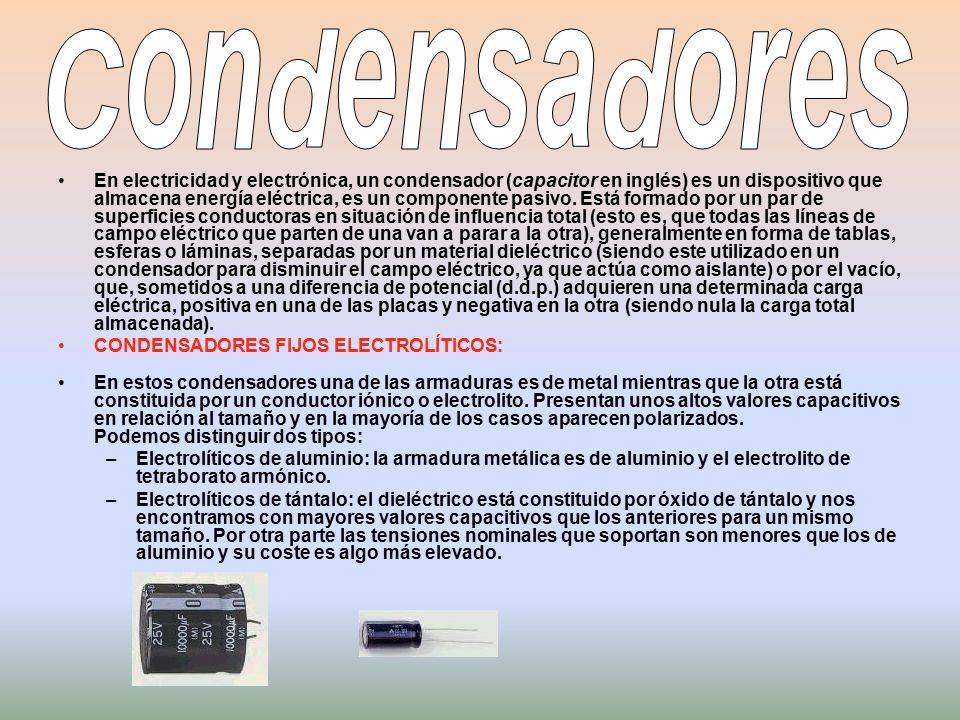

31 Condensadores En electricidad y electrónica, un condensador (capacitor en inglés) es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada). CONDENSADORES FIJOS ELECTROLÍTICOS: En estos condensadores una de las armaduras es de metal mientras que la otra está constituida por un conductor iónico o electrolito. Presentan unos altos valores capacitivos en relación al tamaño y en la mayoría de los casos aparecen polarizados. Podemos distinguir dos tipos: Electrolíticos de aluminio: la armadura metálica es de aluminio y el electrolito de tetraborato armónico. Electrolíticos de tántalo: el dieléctrico está constituido por óxido de tántalo y nos encontramos con mayores valores capacitivos que los anteriores para un mismo tamaño. Por otra parte las tensiones nominales que soportan son menores que los de aluminio y su coste es algo más elevado.

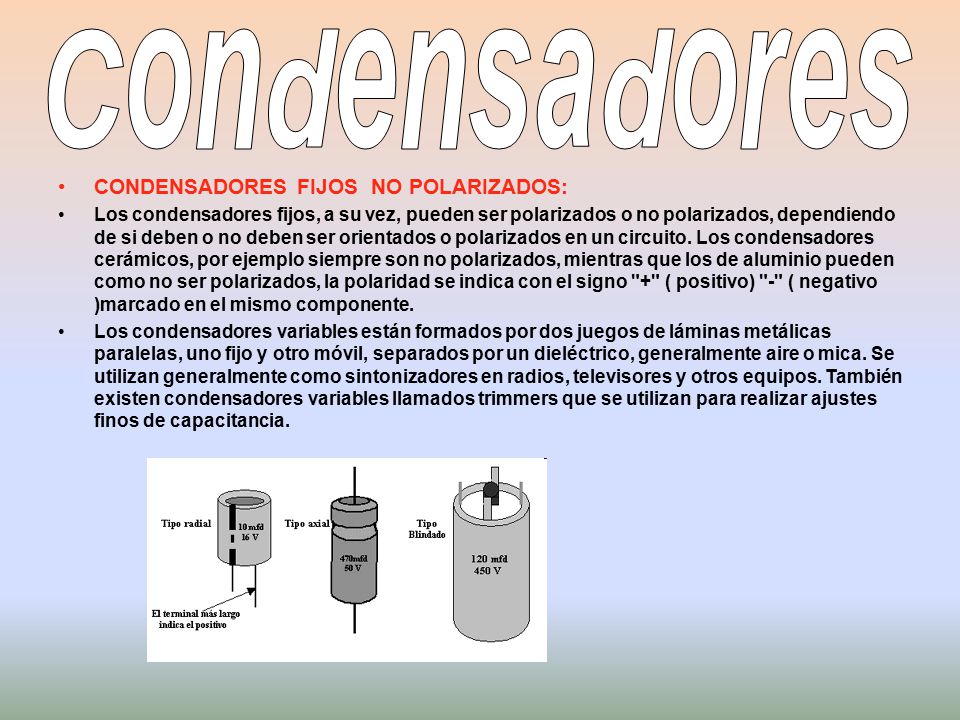

32 Condensadores CONDENSADORES FIJOS NO POLARIZADOS:
Los condensadores fijos, a su vez, pueden ser polarizados o no polarizados, dependiendo de si deben o no deben ser orientados o polarizados en un circuito. Los condensadores cerámicos, por ejemplo siempre son no polarizados, mientras que los de aluminio pueden como no ser polarizados, la polaridad se indica con el signo "+" ( positivo) "-" ( negativo )marcado en el mismo componente. Los condensadores variables están formados por dos juegos de láminas metálicas paralelas, uno fijo y otro móvil, separados por un dieléctrico, generalmente aire o mica. Se utilizan generalmente como sintonizadores en radios, televisores y otros equipos. También existen condensadores variables llamados trimmers que se utilizan para realizar ajustes finos de capacitancia.

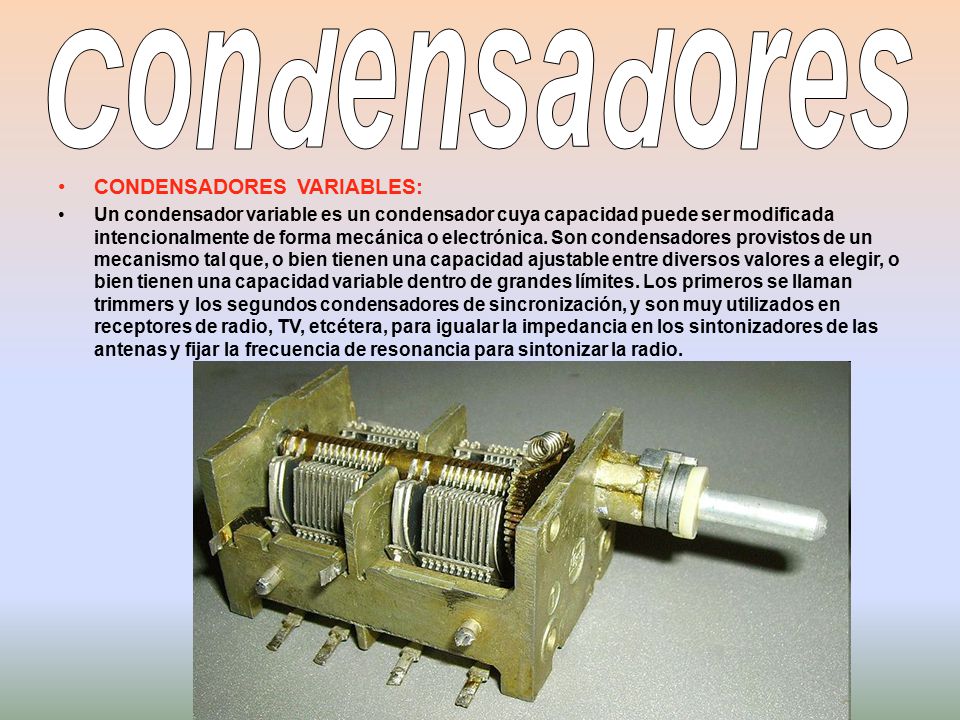

33 Condensadores CONDENSADORES VARIABLES:
Un condensador variable es un condensador cuya capacidad puede ser modificada intencionalmente de forma mecánica o electrónica. Son condensadores provistos de un mecanismo tal que, o bien tienen una capacidad ajustable entre diversos valores a elegir, o bien tienen una capacidad variable dentro de grandes límites. Los primeros se llaman trimmers y los segundos condensadores de sincronización, y son muy utilizados en receptores de radio, TV, etcétera, para igualar la impedancia en los sintonizadores de las antenas y fijar la frecuencia de resonancia para sintonizar la radio.

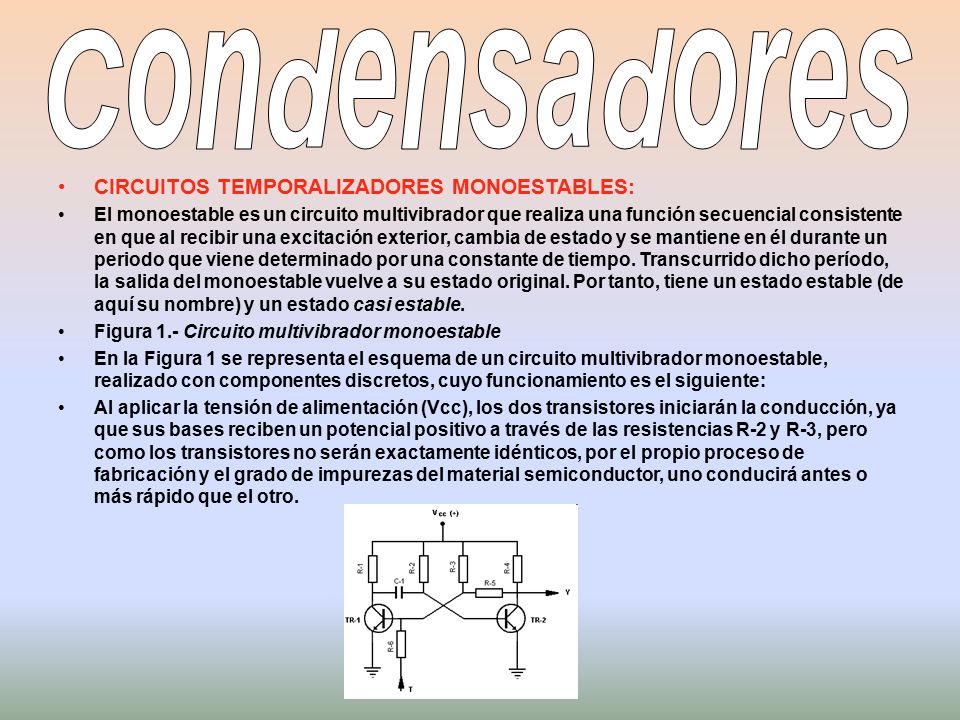

34 Condensadores CIRCUITOS TEMPORALIZADORES MONOESTABLES:
El monoestable es un circuito multivibrador que realiza una función secuencial consistente en que al recibir una excitación exterior, cambia de estado y se mantiene en él durante un periodo que viene determinado por una constante de tiempo. Transcurrido dicho período, la salida del monoestable vuelve a su estado original. Por tanto, tiene un estado estable (de aquí su nombre) y un estado casi estable. Figura 1.- Circuito multivibrador monoestable En la Figura 1 se representa el esquema de un circuito multivibrador monoestable, realizado con componentes discretos, cuyo funcionamiento es el siguiente: Al aplicar la tensión de alimentación (Vcc), los dos transistores iniciarán la conducción, ya que sus bases reciben un potencial positivo a través de las resistencias R-2 y R-3, pero como los transistores no serán exactamente idénticos, por el propio proceso de fabricación y el grado de impurezas del material semiconductor, uno conducirá antes o más rápido que el otro.

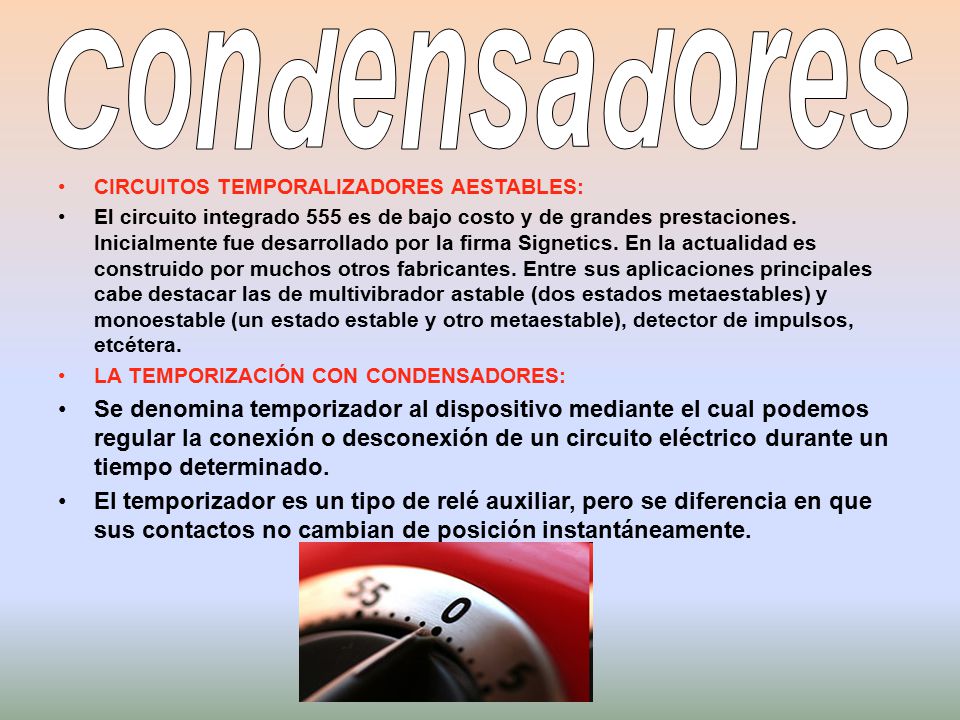

35 Condensadores CIRCUITOS TEMPORALIZADORES AESTABLES: El circuito integrado 555 es de bajo costo y de grandes prestaciones. Inicialmente fue desarrollado por la firma Signetics. En la actualidad es construido por muchos otros fabricantes. Entre sus aplicaciones principales cabe destacar las de multivibrador astable (dos estados metaestables) y monoestable (un estado estable y otro metaestable), detector de impulsos, etcétera. LA TEMPORIZACIÓN CON CONDENSADORES: Se denomina temporizador al dispositivo mediante el cual podemos regular la conexión o desconexión de un circuito eléctrico durante un tiempo determinado. El temporizador es un tipo de relé auxiliar, pero se diferencia en que sus contactos no cambian de posición instantáneamente.

36 FUENTE DE ALIMENTACIÓN
DEFINICIÓN: La fuente de alimentación es la encargada de alimentar al ordenador. Se trata de un transformador en el que entran 125v 0 220v en alterna y salen hacia el ordenador transformados en 12v, 5v y 3.3v en continua. La fuente de alimentación tiene salidas tanto parta la placa base (normalmente una salida con 20+4 pines y otra de 4 ó 6 pines) como para los diferentes elementos que necesitan alimentación directa (discos duros, disqueteras, unidades ópticas e incluso en algunos casos alimentación para tarjetas gráficas). Es un elemento al que no se le suele prestar demasiada atención, pero que es fundamental para el buen funcionamiento y conservación de nuestro ordenador. Se clasifican por sus watios, y en ordenadores actuales el mínimo recomendable está en torno a los 460 watios, subiendo a los 550 watios si utilizamos tarjetas gráficas de alto rendimiento.

37 FUENTE DE ALIMENTACIÓN
INTERNAS: EXTERNAS: DE INSTRUMENTACIÓN: ( NO HE ENCONTRADO LOS TIPOS)

38 MANTENIMIENTO DE EQUIPOS
BUEN USO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS SEGURIDAD Y PROTECCIÓN: Dentro de este tipo de riesgo se incluyen los siguientes: Choque eléctrico por contacto con elementos en tensión (contacto eléctrico directo), o con masas puestas accidentalmente en tensión (contacto eléctrico indirecto). Quemaduras por choque eléctrico, o por arco eléctrico. Caídas o golpes como consecuencia de choque o arco eléctrico. Incendios o explosiones originados por la electricidad. Un contacto eléctrico es la acción de cerrar un circuito eléctrico al unirse dos elementos. Se denomina contacto eléctrico directo al contacto de personas o animales con conductores activos de una instalación eléctrica. Un contacto eléctrico indirecto es un contacto de personas o animales puestos accidentalmente en tensión o un contacto con cualquier parte activa a través de un medio conductor.

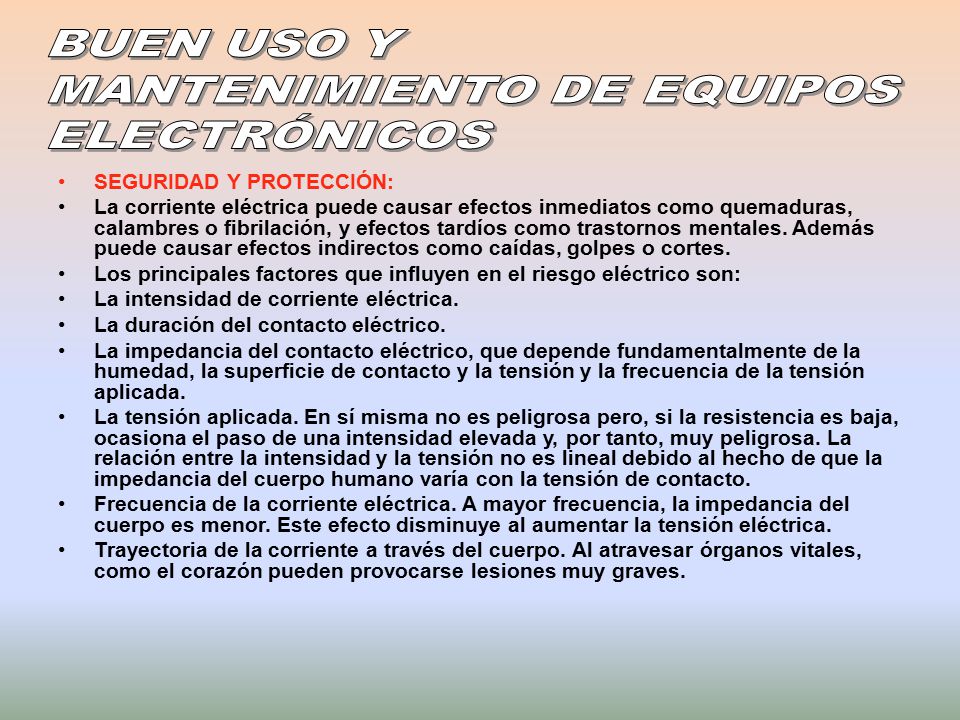

39 MANTENIMIENTO DE EQUIPOS
BUEN USO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS SEGURIDAD Y PROTECCIÓN: La corriente eléctrica puede causar efectos inmediatos como quemaduras, calambres o fibrilación, y efectos tardíos como trastornos mentales. Además puede causar efectos indirectos como caídas, golpes o cortes. Los principales factores que influyen en el riesgo eléctrico son: La intensidad de corriente eléctrica. La duración del contacto eléctrico. La impedancia del contacto eléctrico, que depende fundamentalmente de la humedad, la superficie de contacto y la tensión y la frecuencia de la tensión aplicada. La tensión aplicada. En sí misma no es peligrosa pero, si la resistencia es baja, ocasiona el paso de una intensidad elevada y, por tanto, muy peligrosa. La relación entre la intensidad y la tensión no es lineal debido al hecho de que la impedancia del cuerpo humano varía con la tensión de contacto. Frecuencia de la corriente eléctrica. A mayor frecuencia, la impedancia del cuerpo es menor. Este efecto disminuye al aumentar la tensión eléctrica. Trayectoria de la corriente a través del cuerpo. Al atravesar órganos vitales, como el corazón pueden provocarse lesiones muy graves.

40 MANTENIMIENTO DE EQUIPOS
BUEN USO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS AHORRO ENERGÉTICO Y RESPETO MEDIOAMBIENTAL: “Los niños de hoy son los hombres de mañana”, desde el Canal de Eficiencia Energética siempre hemos defendido este lema. Una realidad que subraya la necesidad de crear costumbres y hábitos desde pequeños, para que ya mayores formen parte de la rutina y se tomen con la normalidad que merecen. Aprender a ahorrar energía, no derrochar agua o respetar el medio ambiente son costumbres que si se adquieren desde pequeños no se olvidan nunca y forman parte de la persona para siempre. Y no sólo en los hogares y con las familias se aprende a cuidar el planeta, en el colegio, donde los niños pasan la mayor parte de su tiempo, también se puede transmitir esta conciencia medioambiental. Por eso, cada vez son más los centros educativos que lo hacen. “El Programa Ecoescuelas pretende introducir y/o potenciar a nivel internacional la educación ambiental para el desarrollo sostenible y la gestión y certificación ambiental en centros de educación infantil, primaria y secundaria”.

41 MANTENIMIENTO DE EQUIPOS
BUEN USO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS AHORRO ENERGÉTICO Y RESPETO MEDIOAMBIENTAL: Bajo esta premisa, el Programa Ecoescuelas, promovido por la Asociación de Educación Ambiental y del Consumidor (ADEAC), una organización sin ánimo de lucro que trabaja en el “desarrollo de investigaciones y actuaciones que promuevan la conciencia y educación ambiental”, pretende que la educación ambiental sea una disciplina más en cualquier colegio, para así fomentar esta conciencia de la que hablamos. En España son muchos los colegios que se han unido a esta iniciativa. Centros educativos de Andalucía, País Vasco, Murcia o Madrid, un total de 75, ya participan en este programa, que ha conseguido involucrar a alumnos y profesores. Ahorrar agua a través del correcto usos de los grifos, apagar la luz al salir de cualquier clase, mantener un ruido modulado, utilizar sólo el papel que sea necesario o saber cuál es el contenedor en el que se debe depositar cada residuo, son algunas de las costumbres que los alumnos de estos colegios “Bandera Verde”, como se denomina el certificado otorgado por ADEAC, ya han incorporado a su vida diaria.

42 MANTENIMIENTO DE EQUIPOS
BUEN USO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS CUIDADO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS: Para algunas empresas el mantenimiento de sus equipos de instrumentación o industriales plantea diversas problemáticas : Alto costo de las reparaciones por parte de los servicios de mantenimiento del fabricante. Dilatados tiempos de respuesta y elevados gastos de envió, al encontrarse el servicio técnico oficial fuera de España. Imposibilidad de reparar un equipo por estar obsoleto y no ser soportada su reparación por el fabricante, o haber desaparecido la actividad industrial del fabricante. Para ello aportamos: Una amplia experiencia en el mantenimiento de equipos de medida, de una gran variedad de marcas y modelos en distintas áreas de la instrumentación : Medida de bajas y medias frecuencias.Sistemas de test y pruebas. Radiofrecuencia Radio comunicaciones. Sistemas digitales.Sistemas analógicos. Equipos industriales. Ofreciendo: - Unos tiempos de respuesta adecuados a sus necesidades. - Precios competitivos, inferiores a los que les ofrecen los servicios de mantenimiento oficiales.- Asesoramiento en las reparaciones.

43 MANTENIMIENTO DE EQUIPOS
BUEN USO Y MANTENIMIENTO DE EQUIPOS ELECTRÓNICOS RECOMENDACIONES BÁSICAS: En el ámbito educativo la tecnologí­a tiene vital importancia, prácticamente en todos los niveles se plantean fines relacionados con los avances tecnológicos en los que los propósitos van, desde el análisis de su relación con la sociedad hasta el de conocer las más variadas innovaciones en esta área y su posible vinculación con el sector profesional. El Técnico en Mantenimiento de Equipo y Sistemas será un profesionista capaz de proporcionar mantenimiento preventivo y correctivo a equipos de cómputo, sus periféricos y sistemas de Información; crear circuitos electrónicos; instalar y administrar redes además de mantenerlas en condiciones óptimas de operación; diseñar y realizar instalaciones eléctricas de un centro de cómputo. Además contará con las capacidades necesarias para ingresar a la educación Superior, integrarse al campo laboral o emprender su propio negocio. Con esta nueva currí­cula el Técnico en Mantenimiento de Equipo y Sistemas adquirirá las competencias necesarias para certificarse e insertarse al campo laboral.

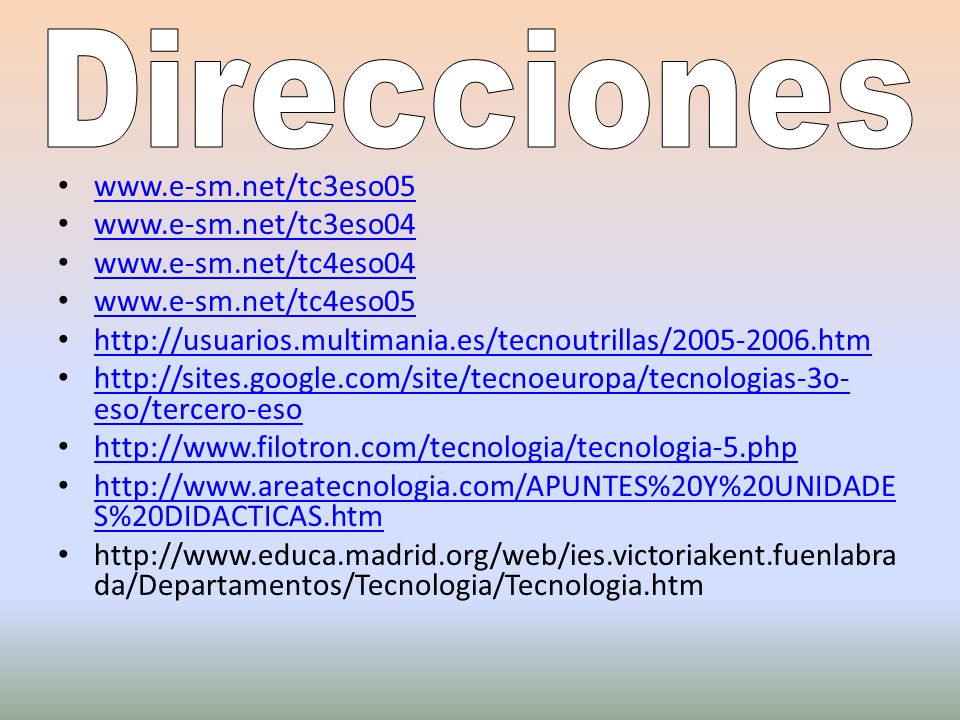

44 Direcciones www.e-sm.net/tc3eso05 www.e-sm.net/tc3eso04

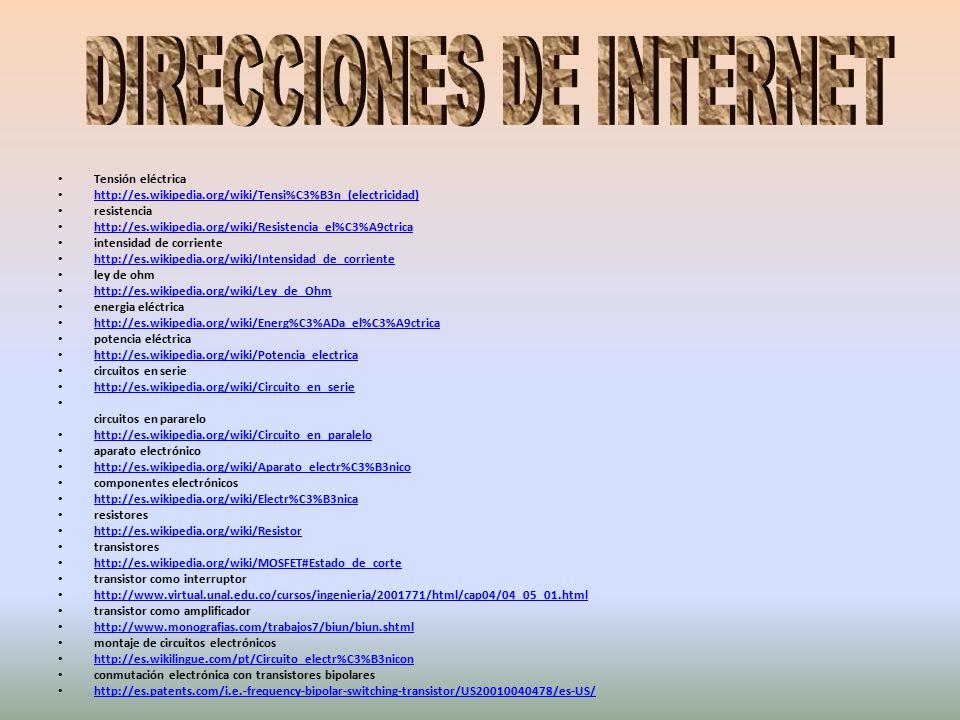

45 DIRECCIONES DE INTERNET
Tensión eléctrica resistencia intensidad de corriente ley de ohm energia eléctrica potencia eléctrica circuitos en serie circuitos en pararelo aparato electrónico componentes electrónicos resistores transistores transistor como interruptor transistor como amplificador montaje de circuitos electrónicos conmutación electrónica con transistores bipolares

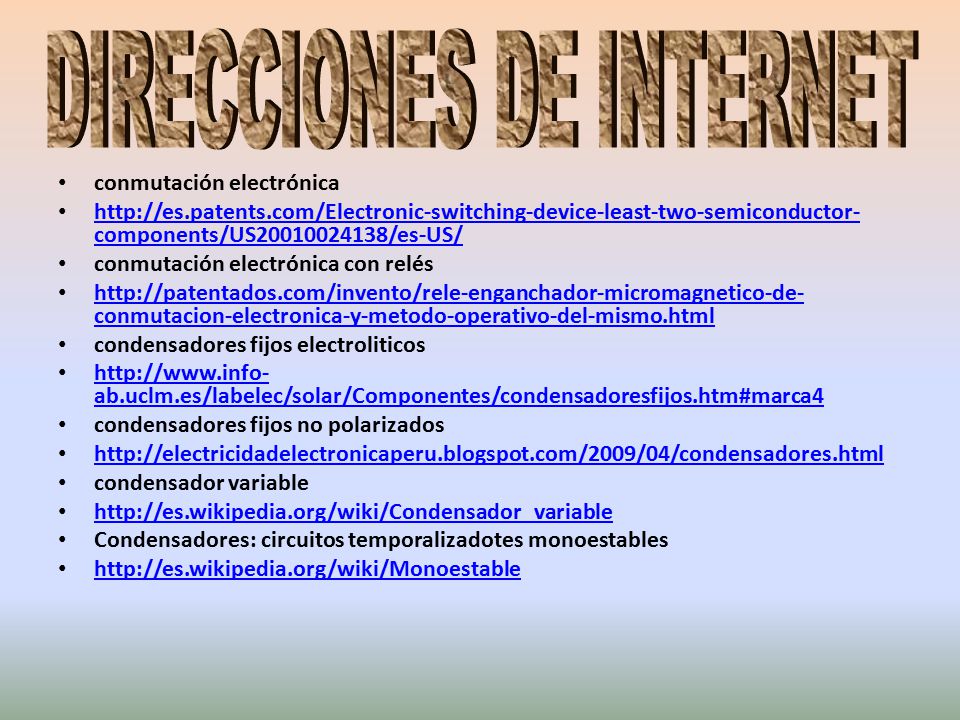

46 DIRECCIONES DE INTERNET
conmutación electrónica conmutación electrónica con relés condensadores fijos electroliticos condensadores fijos no polarizados condensador variable Condensadores: circuitos temporalizadotes monoestables
