HIDROLOGÍA SUBTERRÁNEA

Presentación del tema: "HIDROLOGÍA SUBTERRÁNEA"— Transcripción de la presentación:

1 HIDROLOGÍA SUBTERRÁNEA
Tema 7 Aplicaciones a la Ingeniería Civil Drenajes Redes de flujo Subsidencias

2 HIDROLOGÍA SUBTERRÁNEA
Tema 7 Aplicaciones a la Ingeniería Civil Drenajes Taludes Presas Canales Muros de contención Excavaciones Saneamiento de zonas agrícolas

3 Drenaje de taludes

4

5

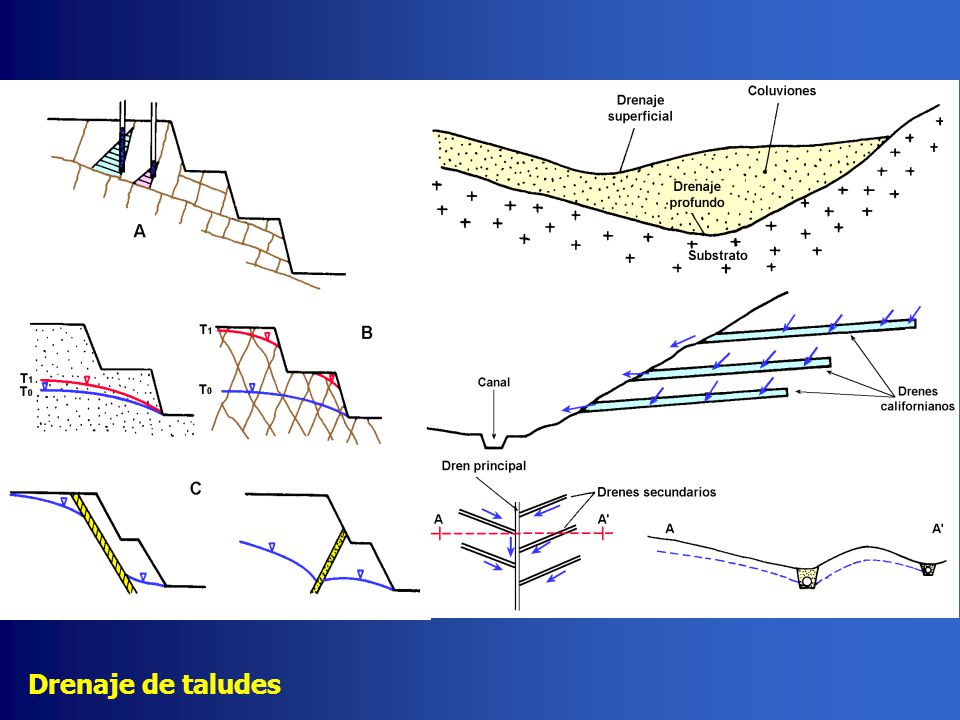

6 Drenaje de taludes

7 Drenaje hacia un túnel

8 HIDROLOGÍA SUBTERRÁNEA
Tema 7 Aplicaciones a la Ingeniería Civil Drenajes Redes de flujo Tipos de redes de flujo Presiones intersticiales Elementos de una red de flujo Métodos numéricos Superficies freáticas Principio de las tensiones efectivas Subsidencias

9 Redes de flujo

10 Medios anisótropos

11

12

13 Red de flujo en pozo

14 Cálculo de presiones intersticiales

15 Elementos de una red de flujo

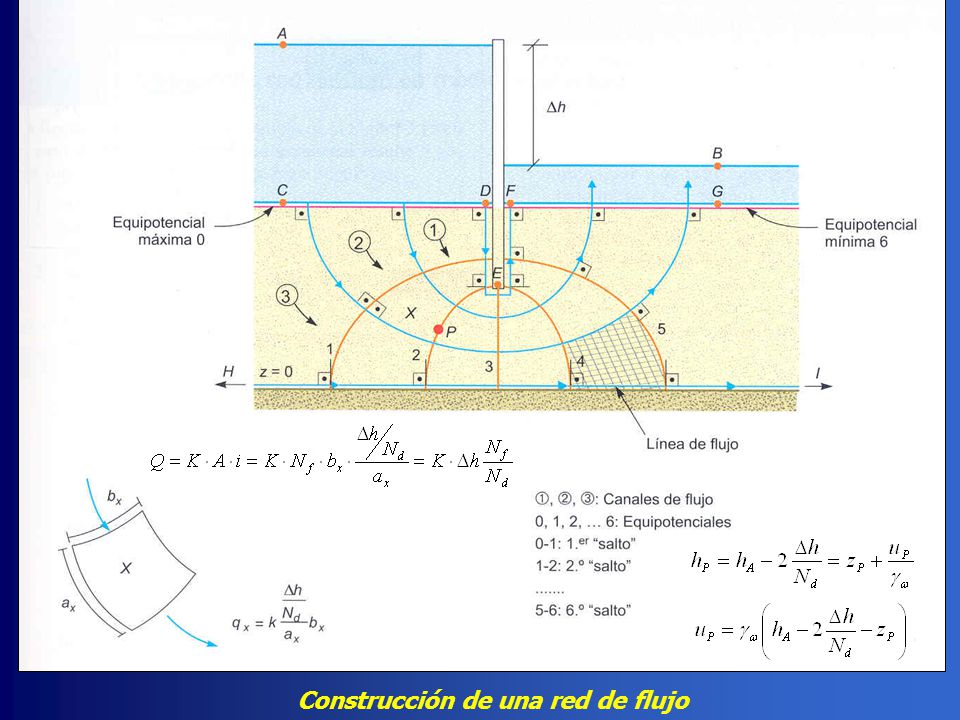

16 Construcción de una red de flujo

17 Construcción de una red de flujo

18 Red de flujo en medio anisótropo

19 Métodos numéricos

20

21

22 Cálculo de una red de flujo

23 Superficies freáticas: Aproximación de Dupuit

24 Superficies freáticas: Recarga y Evaporación

25 Superficies freáticas: Presa en Tierra (Solución de Dupuit)

26 Superficies freáticas: Presa en Tierra (Solución de Shaffernak)

27 Superficies freáticas:
Presa en Tierra (a<30o) (Solución de Shaffernak) Método gráfico

28 Superficies freáticas:
Presa en Tierra (a>30o) (Solución de Casagrande) Método gráfico

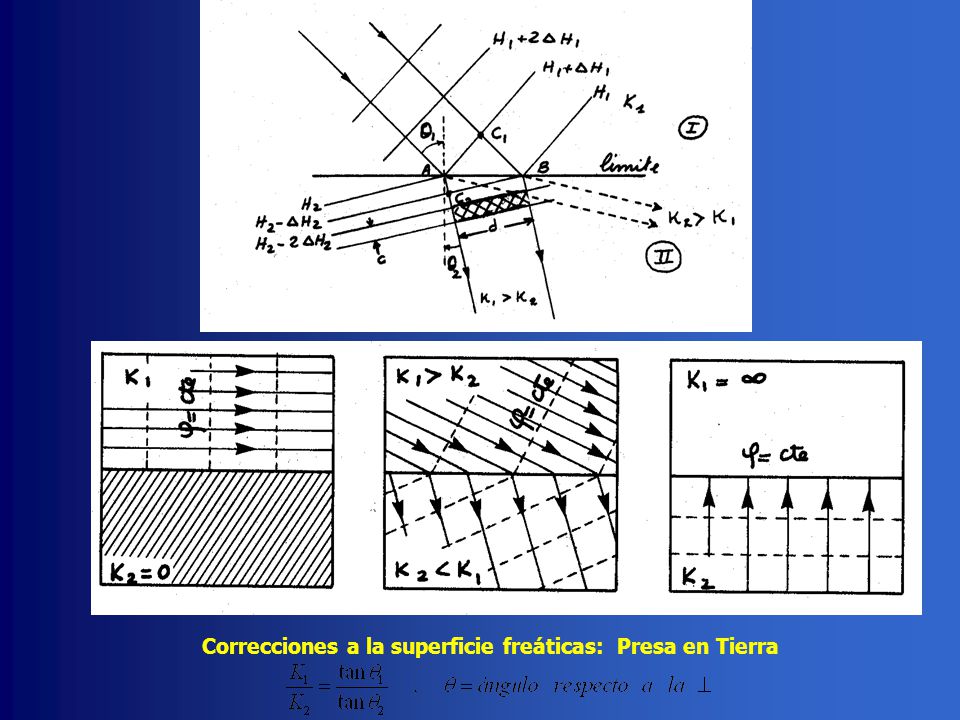

29 Correcciones a la superficie freáticas: Presa en Tierra

30

31

32 Principio de las tensiones efectivas

33

34 HIDROLOGÍA SUBTERRÁNEA
Tema 7 Aplicaciones a la Ingeniería Civil Drenajes Redes de flujo Subsidencias Causas Manifestaciones superficiales Mecanismos Evaluación

35 Causas de la Subsidencia

36

37

38

39

40 Manifestaciones superficiales de la subsidencia

41

42

43

44

45

46

47

48

49 Mecanismos de la subsidencia

50

51

52 Hidrología subterránea
Evaluación de la subsidencia Hidrología subterránea Ecuación de acuitardo verticalmente compresible Compresibilidad

53 Evaluación de la subsidencia
Consolidación Coeficiente de consolidación Tiempo adimensional de Terzaghi

54 Evaluación de la subsidencia
Geotecnia Indice de comprensión Asentamiento

55

56

57
