UCA INGENIERÍA AMBIENTAL

Presentación del tema: "UCA INGENIERÍA AMBIENTAL"— Transcripción de la presentación:

1 UCA INGENIERÍA AMBIENTAL
CIENCIAS DE LA TIERRA I TEMA: Hidrogeología – 2 Profs. Gabriel Meconi y Marcelo Sticco Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

2 PRINCIPALES CARACTERÍSTICAS DE LOS DISTINTOS TIPOS DE ACUÍFEROS
TECHO BASE ESPESOR PROFUN-DIDAD TÍPICA PRESIÓN DEL AGUA ALMACE-NADA SUPERFI-CIE PIEZOMÉ-TRICA COEF. DE ALMACE-NAMIENTO “S” LIBRE o FREÁTICO Superficie freática (dentro de material permeable = acuífero) Acuícludo o acuitardo (o acuífugo) Variable: desde sup. freát. móvil (asciende y desciende) hasta base Someros en regiones húmedas; pueden ser profundos en zonas áridas y semiáridas Atmosférica sobre superficie freática Superficie freática, existencia material real (coincide con el techo móvil) S = porosidad efectiva; 0,05<S<0,30 (0,05 = 5 %; 0,30 = 30 %) SEMICON-FINADO Acuitardo Totalmente saturado: constante (en un mismo punto) Profundidad intermedia, también profundos Mayor que atmosférica: hidrostática + atmosférica Superficie piezométrica, existencia física virtual (más alta que el techo) S << porosidad efectiva; S  10-3 CONFINA-DO Acuícludo Profundos en general 10-5 < S < 10-3 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

3 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

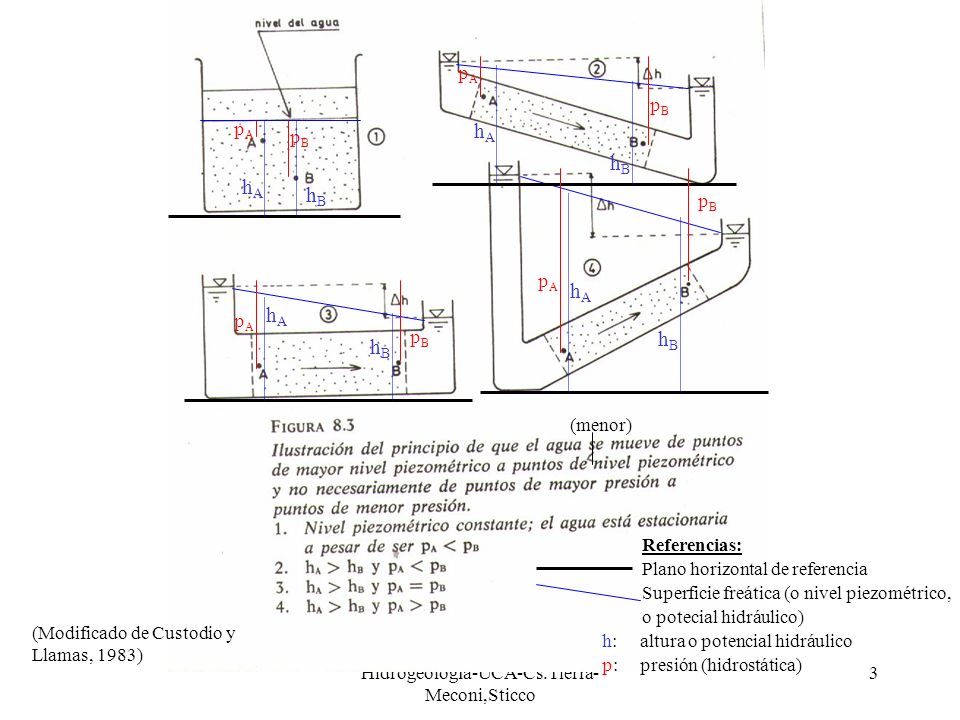

pA pB hA hB Plano horizontal de referencia Superficie freática (o nivel piezométrico, Referencias: h: altura o potencial hidráulico p: presión (hidrostática) o potecial hidráulico) (menor) (Modificado de Custodio y Llamas, 1983) Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

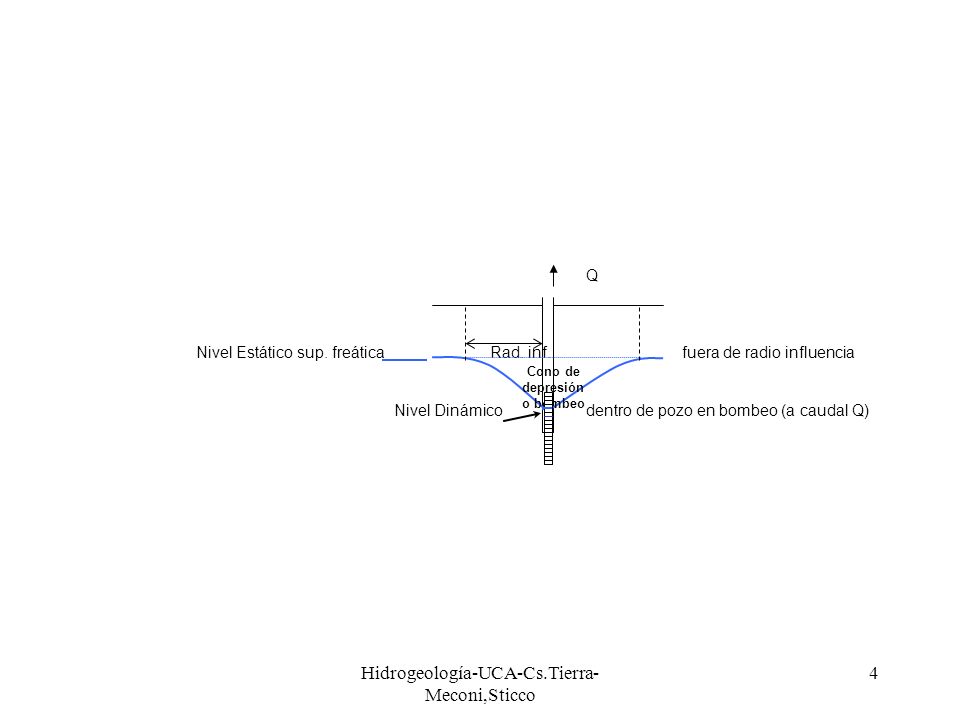

4 Cono de depresión o bombeo
Q Nivel Estático sup. freática Rad. inf. fuera de radio influencia Nivel Dinámico dentro de pozo en bombeo (a caudal Q) Cono de depresión o bombeo Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

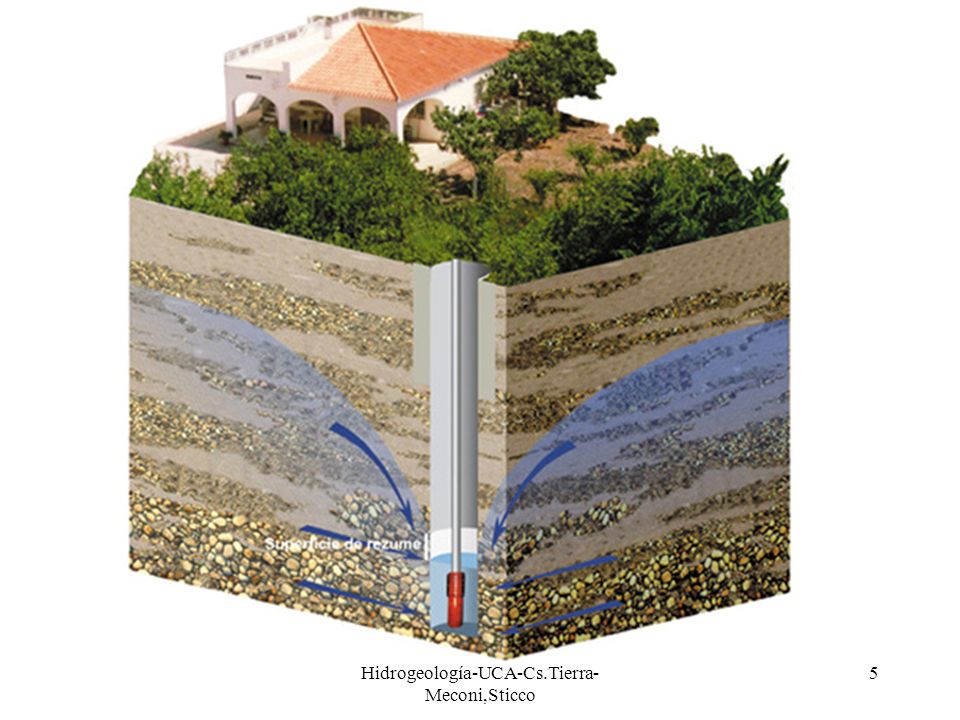

5 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

6 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco
MAPA 1: Mapa Isofreático: red de flujo subterráneo de la superficie freática, (Cotas relativas sobre un plano arbitrario horizontal) Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

7 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

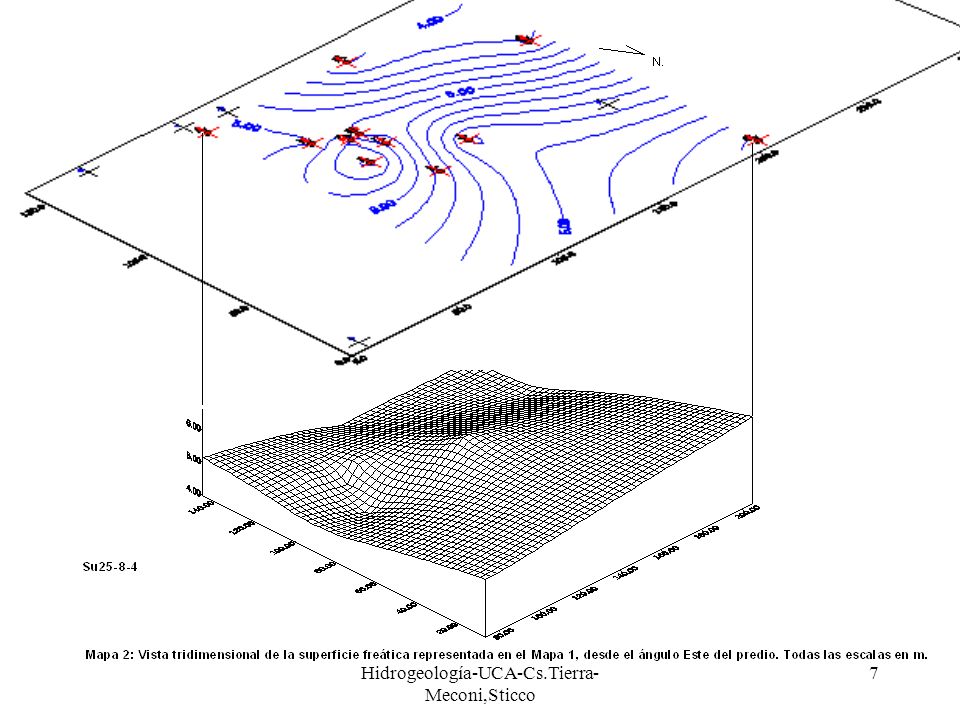

8 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

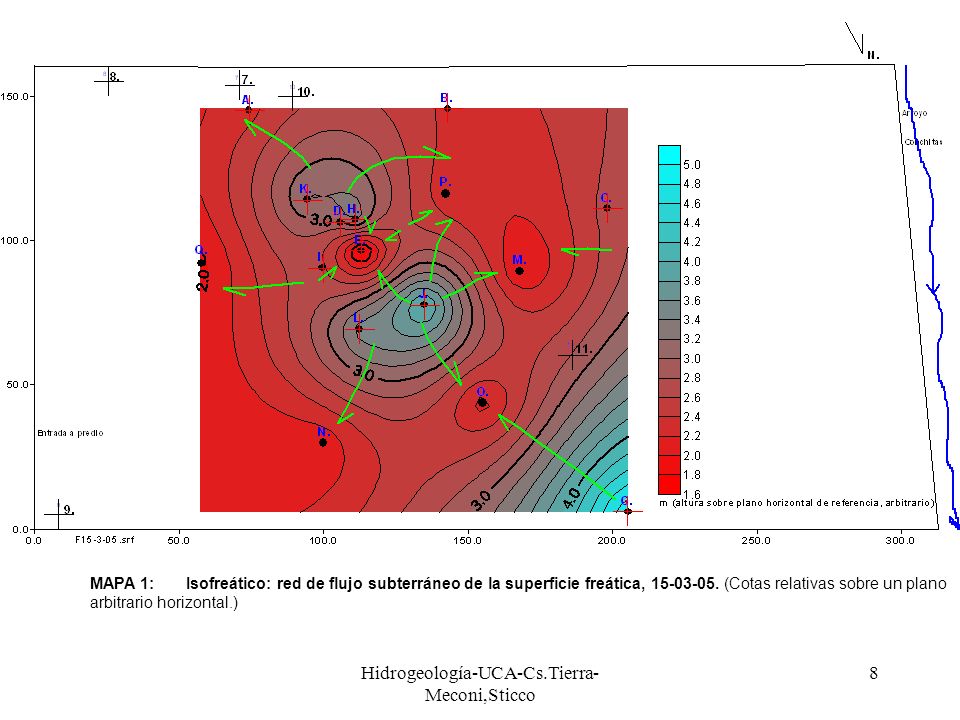

MAPA 1: Isofreático: red de flujo subterráneo de la superficie freática, (Cotas relativas sobre un plano arbitrario horizontal.) Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

9 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

10 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

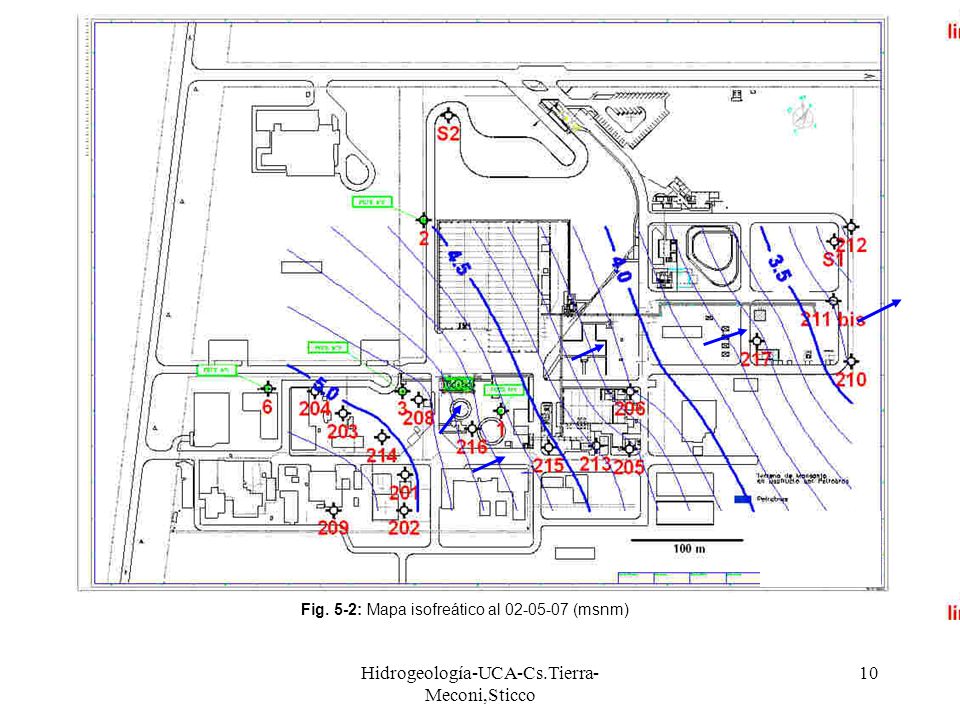

Fig. 5-2: Mapa isofreático al (msnm) Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

11 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

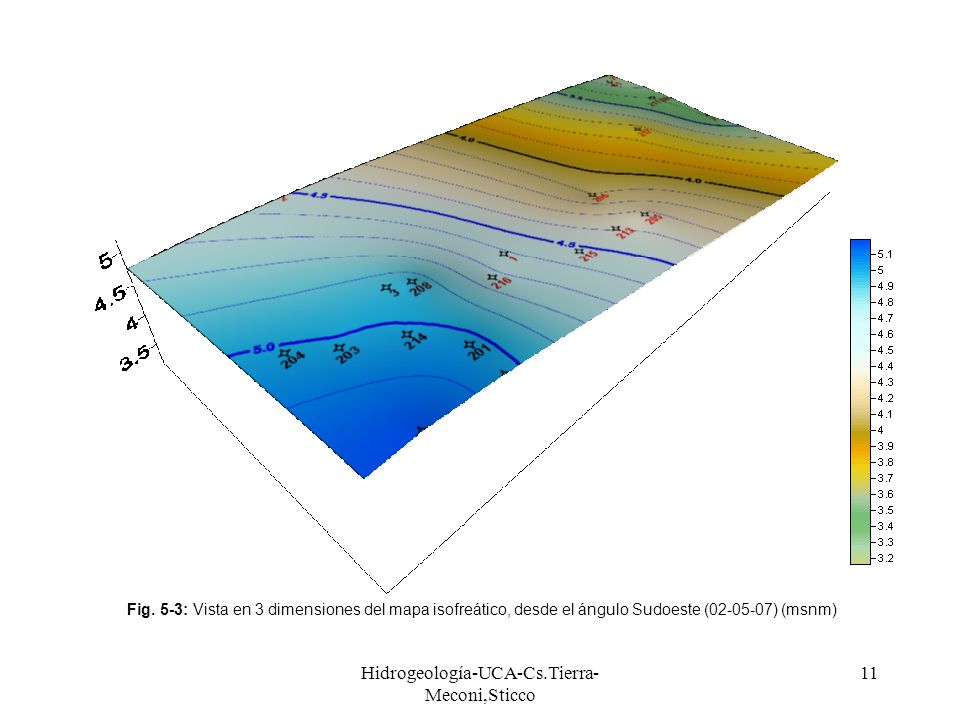

Fig. 5-3: Vista en 3 dimensiones del mapa isofreático, desde el ángulo Sudoeste ( ) (msnm) Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

12 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

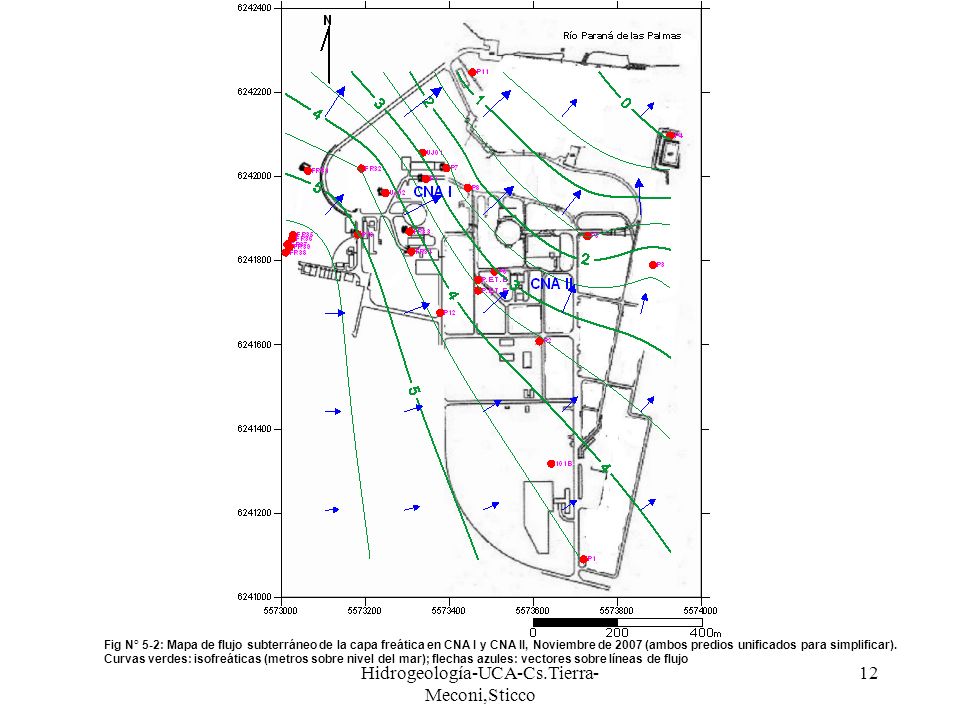

Fig N° 5-2: Mapa de flujo subterráneo de la capa freática en CNA I y CNA II, Noviembre de 2007 (ambos predios unificados para simplificar). Curvas verdes: isofreáticas (metros sobre nivel del mar); flechas azules: vectores sobre líneas de flujo Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco

13 Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco
Fig. N° 5-3: Vista en 3 dimensiones del mapa de flujo subterráneo de la capa freática (Noviembre de 2007) desde el ángulo Sudeste. Curvas verdes: isofreáticas (metros sobre nivel del mar); flechas azules: vectores sobre líneas de flujo Hidrogeología-UCA-Cs.Tierra-Meconi,Sticco
