1 CALIDAD ASI MAYO 2007

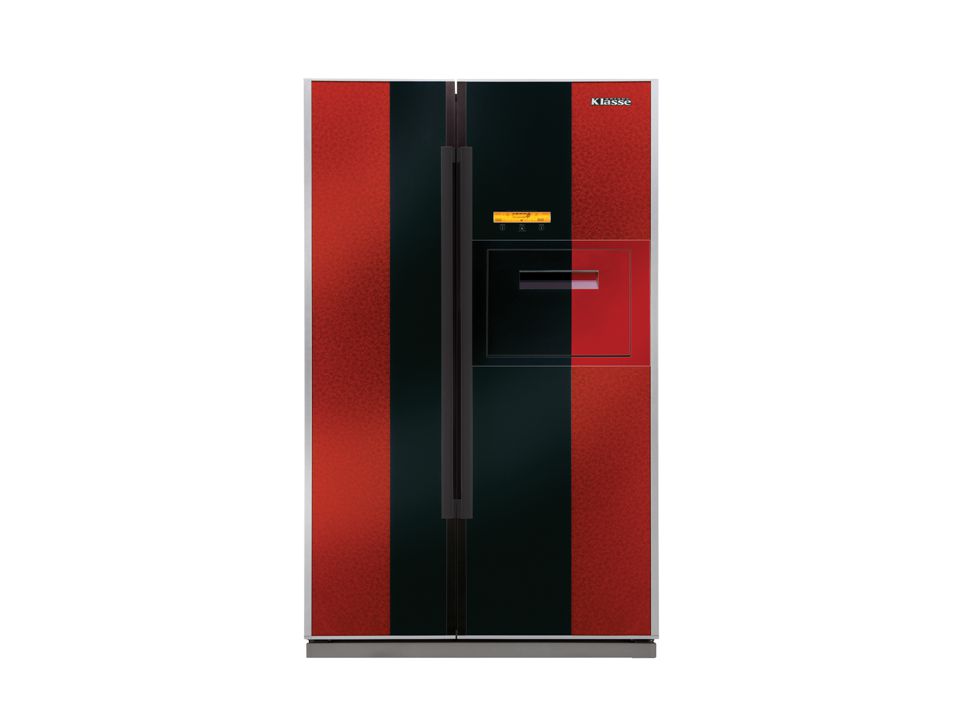

2

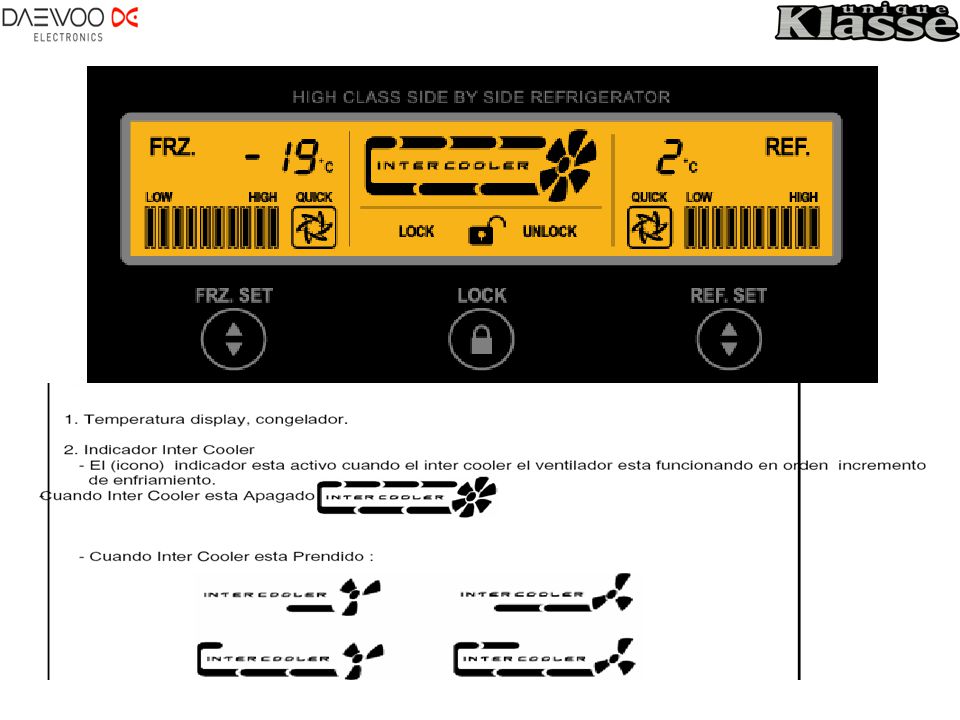

3 1-Indicador de temperatura el el display 2-Indicador del funcionamiento INTER COLLER 3-Indicador de temperatura del refrigerador 4-Indicador de temperatura del congelador 5-Display congelamiento rápido 6-Botón look 7- Indicador del panel de control loocked 8-Display refrigeración rápida 9- Indicador de temperatura de refrigerador. 1 23 +4 4 56789

4 Compartimento del congelador -15cº -16cº-17cº-18cº-19cº-20cº-21cº-22cº-23cº modo Quick termina despues de 150 minutos Compartimiento refrigerador +8c°+7c°+6c°+5c°+4cº+3cº+2cº+1cº 0cº modo Quick termina despues de 40 minutos

5

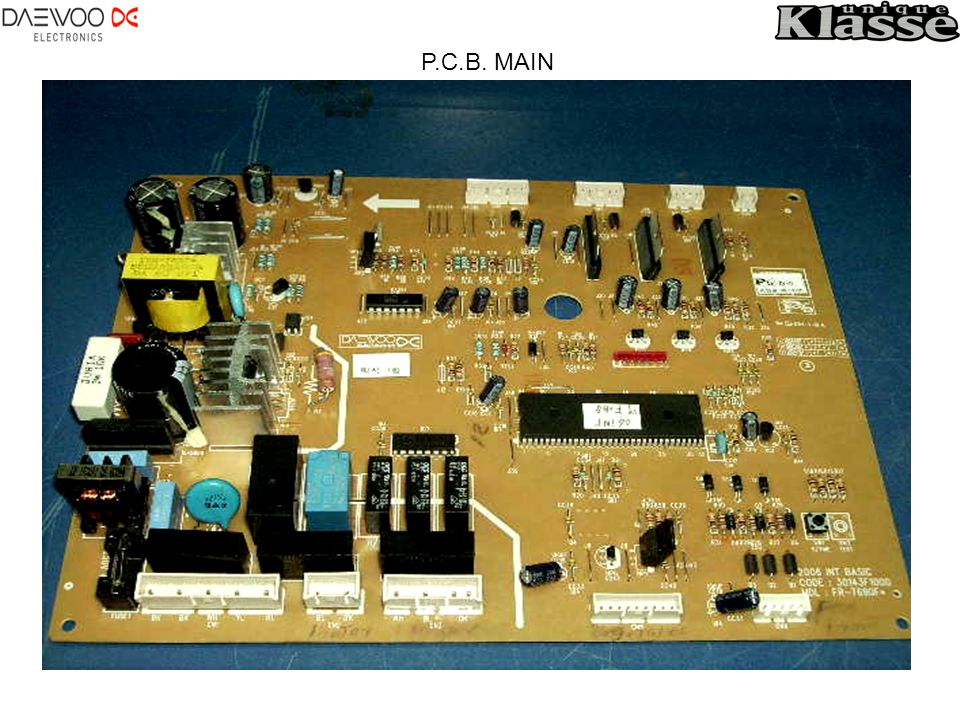

6 P.C.B. MAIN

7 IC 6- 7805 OUT 5 VCD INLET 12VDC A G

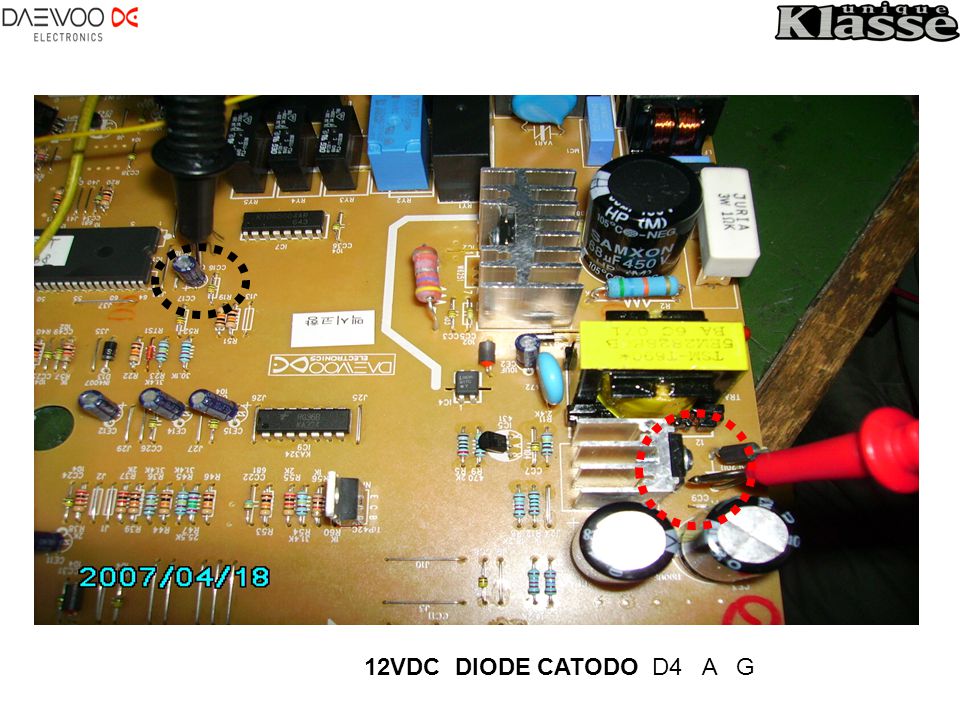

8 12VDC DIODE CATODO D4 A G

9 16VDC DIODE CATODO D5 A G

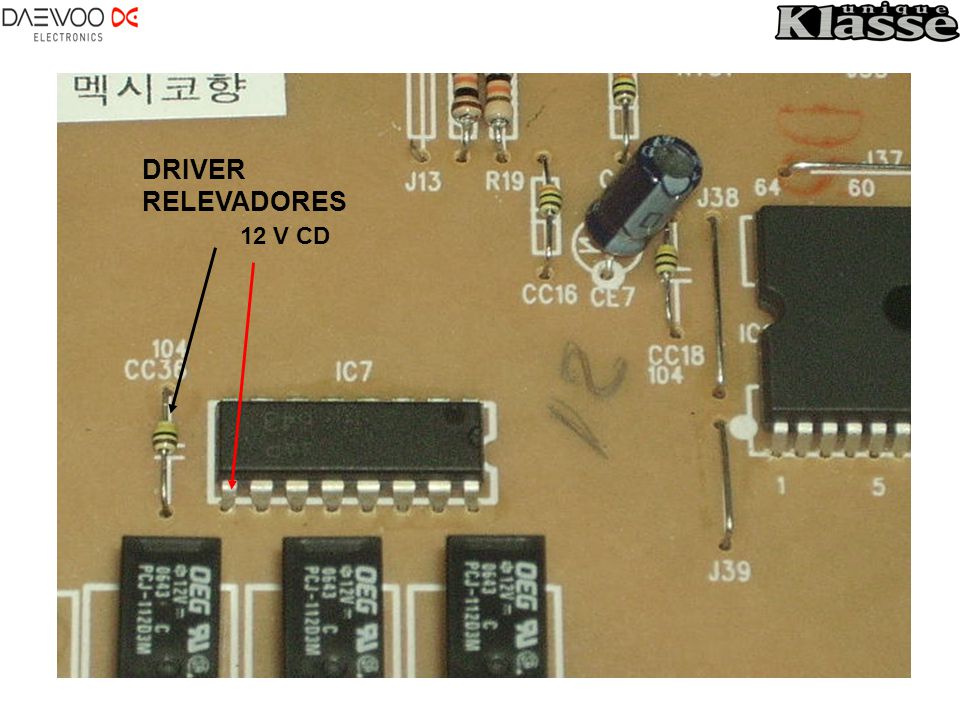

10 12 V CD DRIVER RELEVADORES

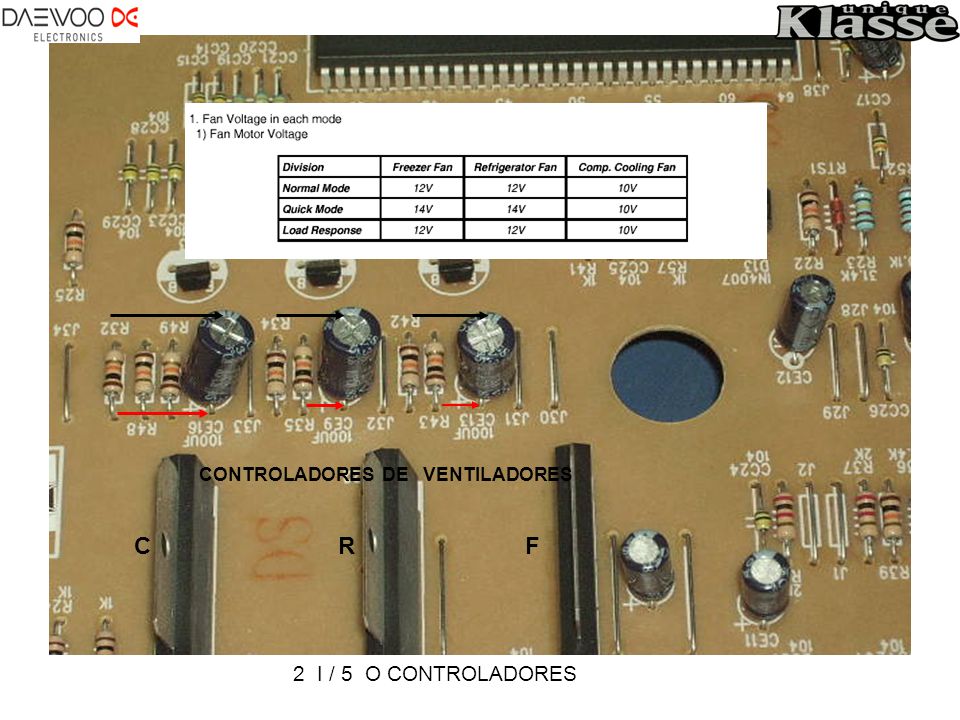

11 CRF CONTROLADORES DE VENTILADORES 2 I / 5 O CONTROLADORES

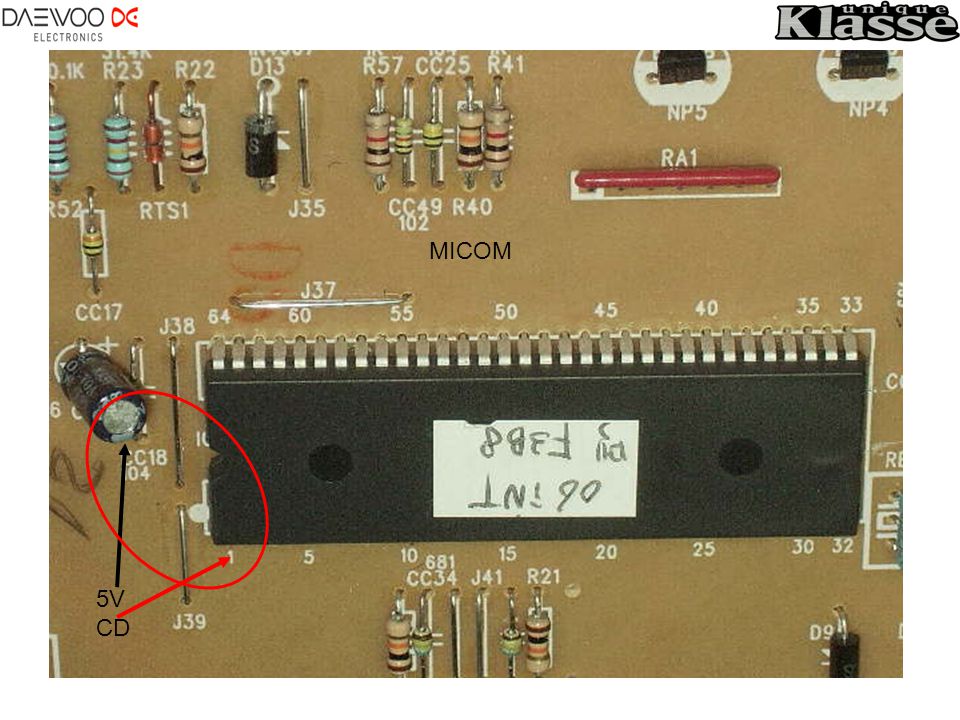

12 5V CD MICOM
