CORRIENTE ELÉCTRICA Y LEY DE AMPÉRE

Presentaciones similares


Presentación del tema: "CORRIENTE ELÉCTRICA Y LEY DE AMPÉRE"— Transcripción de la presentación:

1 CORRIENTE ELÉCTRICA Y LEY DE AMPÉRE
FÍSICA T3G09N07carlos

2 ¿Qué es un Amperio? Es la unidad básica de corriente. El amperio es la corriente constante que, mantenida en dos conductores paralelos, rectilíneos, de longitud infinita, con sección transversal circular despreciable, al colocarla 1 metro en el vacío, produciría entre estos conductores una fuerza igual a newton por metro de longitud.

3 ¿Cuántos electrones se necesitan para tener un amperio?
1Amperio =1Coulomb/segundo 1Coulomb= 6.28x1018 electrones Entonces; 1 Amperio tiene 6.28x1018 electrones/s.

4 ¿Qué es un Tesla, un Gauss?
El tesla (simbolizado T) es la unidad estándar de densidad de flujo magnético. Es equivalente a un weber por metro cuadrado (1 Wb · m -2). unidades básicas derivadas del Sistema Internacional de Unidades (SI), 1 T representa un kilogramo por segundo al cuadrado por amperio (kg · s-2 · A-1). En la práctica, el tesla es una unidad grande, y se utiliza principalmente en electromagnetismo industrial. Cuando se trata con imanes prácticos en productos de consumo, se usa una unidad más pequeña de densidad de flujo denominado gauss (simbolizado G). Hay diez mil gauss en un tesla (1 T = 10 4 G).

5 ¿Qué es un Tesla, un Gauss?
El gauss (simbolizado G) en el sistema cegesimal (CGS) es la unidad de densidad de flujo magnético. Una densidad de flujo de 1 G representa un Maxwell por centímetro cuadrado (1Mx cm-2). La densidad de flujo de campo magnético de la tierra en la superficie es aproximadamente de 1 G. El Gauss es la diezmilésima parte de un tesla (1 G = T).

6 Qué es un dispositivo denominado inductor (también conocido como bobina o filtro), describa sus características. Los Inductores están formados por un alambre enrollado alrededor de un núcleo ferromagnético. El tipo de núcleo y el número de vueltas determina el valor del inductor. Otras características también están determinadas por cómo las vueltas se enrollan, el espesor (calibre) del alambre utilizado, el tamaño físico del inductor etc. Inherente cualquier hilo conductor es un elemento de resistencia. Además, el material aislante añadido alrededor del alambre, para evitar un cortocircuito de un giro de la bobina a otro, actúa como un dieléctrico que añade la capacitancia entre las vueltas. Así, cada inductor viene con una resistencia inherente y la capacitancia. Además, a frecuencias más altas, la corriente tiende a fluir más cerca de la superficie del conductor, un efecto conocido como el efecto de la piel. Así, la impedancia total ofrecido por un inductor varía con la tensión y la frecuencia aplicada al mismo.

7 Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss. La ley de Ampere produce: Del enunciado: Resolviendo:

8 Cuál es la intensidad del campo geomagnético, en Teslas y Gauss.
31 µT(3.1×10-5 T)=310 mG fuerza del campo magnético de la Tierra a 0 º de latitud (en el ecuador) 58 µT (5.8×10−5 T)= 580 mG fuerza del campo magnético de la Tierra a una latitud de 50 °

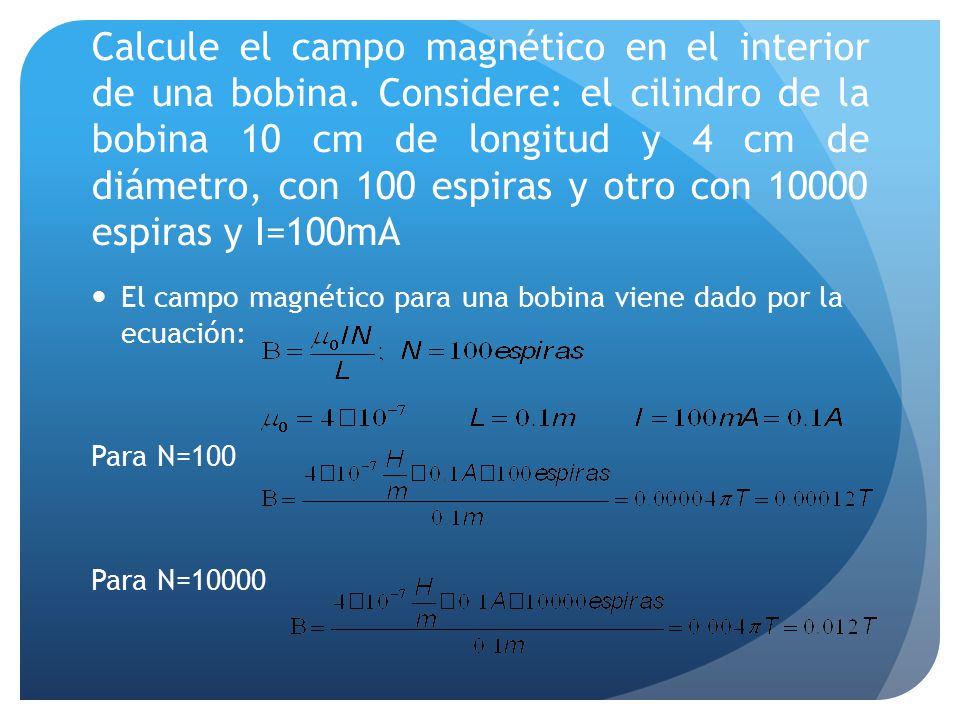

9 Calcule el campo magnético en el interior de una bobina
Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con espiras y I=100mA El campo magnético para una bobina viene dado por la ecuación: Para N=100 Para N=10000
