1 Elementos de Estructura de Computadores

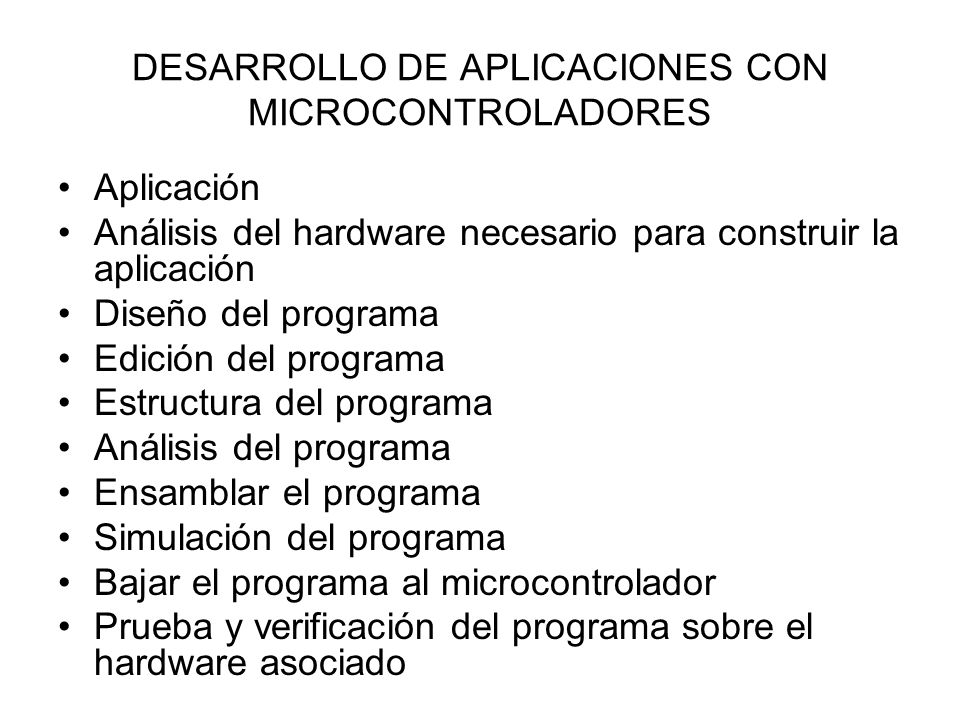

2 DESARROLLO DE APLICACIONES CON MICROCONTROLADORES Aplicación Análisis del hardware necesario para construir la aplicación Diseño del programa Edición del programa Estructura del programa Análisis del programa Ensamblar el programa Simulación del programa Bajar el programa al microcontrolador Prueba y verificación del programa sobre el hardware asociado

3 Proceso de desarrollo de un programa

4 Ejemplo de procedimiento de trabajo con microcontroladores Una aplicación básica con un 16F84: usar operación básica de I/O. Se lee una condición lógica en los bits RA0..RA4, estos bit son sometidos a un pequeño proceso, complementarlos, y enseguida se despliegan en los bits RB0..RB4 El proceso esta servido por un loop indefinido

5 Circuito asociado a la aplicación

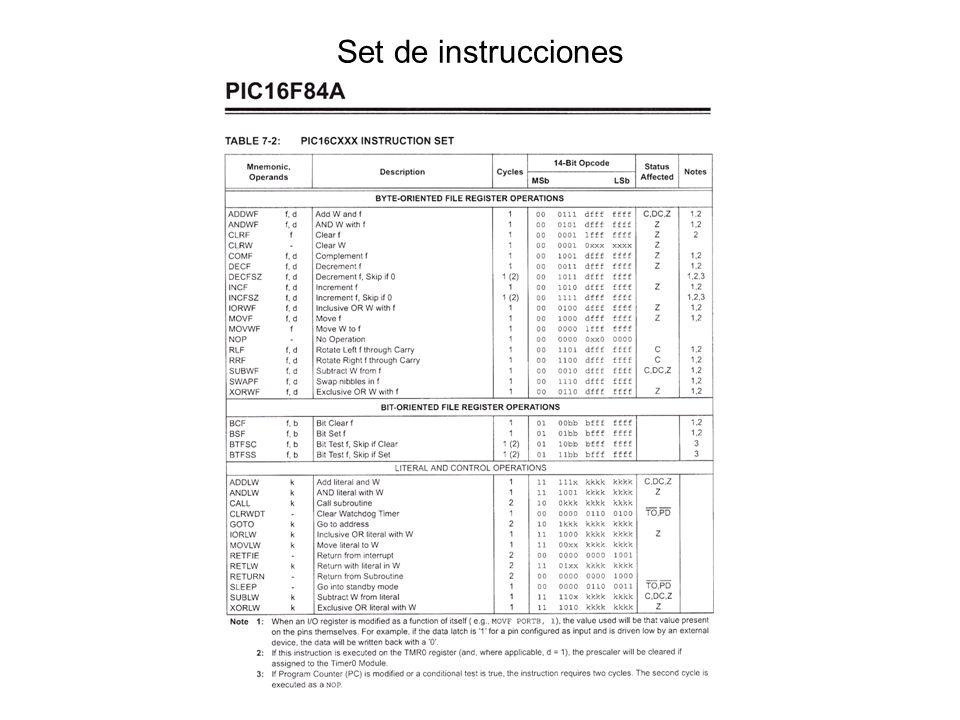

6 Set de instrucciones

7 Assembler, Assembly y Archivos productos *.ASM *.LST *.HEX

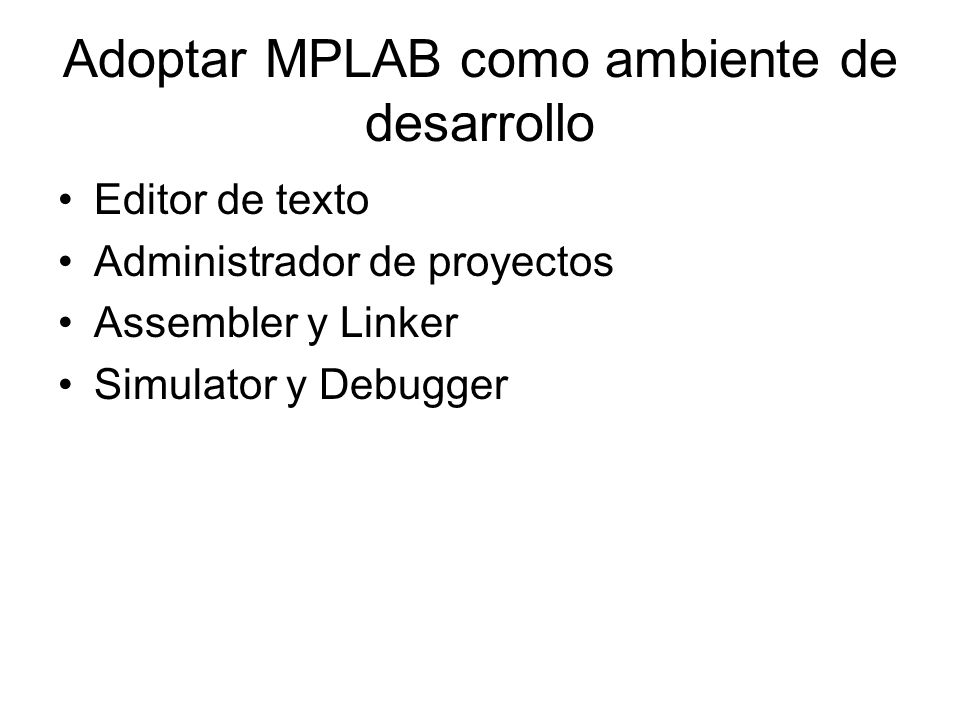

8 Adoptar MPLAB como ambiente de desarrollo Editor de texto Administrador de proyectos Assembler y Linker Simulator y Debugger

9 Construyendo programas estructurados Diagramas de flujo

10 Diagramas de estado
