1 66.20 Organización de Computadoras
Lenguaje Assembler 66.20 Organización de Computadoras

2 Generación de un Ejecutable

3 Assembly Es un lenguaje de programación de bajo nivel.
Es una representación simbólica del código binario de las intrucciones. Utiliza mnemónicos para representar cada instrucción. OPCODE OPERANDOS addi $t1, $t2, 0xfffe 001000 01010 01001

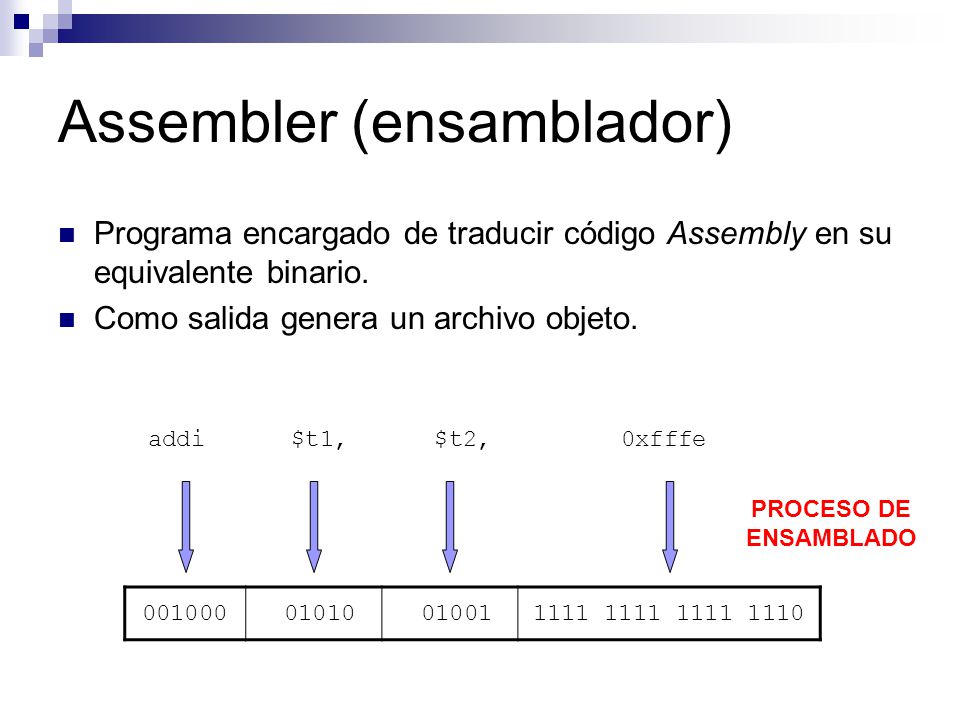

4 Assembler (ensamblador)
Programa encargado de traducir código Assembly en su equivalente binario. Como salida genera un archivo objeto. addi $t1, $t2, xfffe PROCESO DE ENSAMBLADO 001000 01010 01001

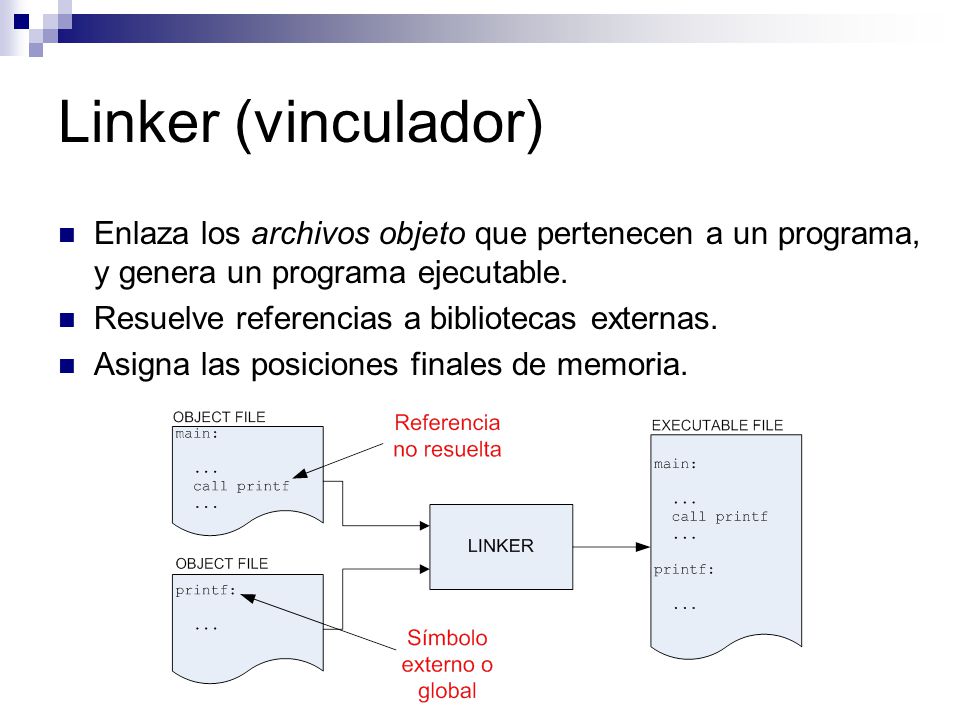

5 Linker (vinculador) Enlaza los archivos objeto que pertenecen a un programa, y genera un programa ejecutable. Resuelve referencias a bibliotecas externas. Asigna las posiciones finales de memoria.

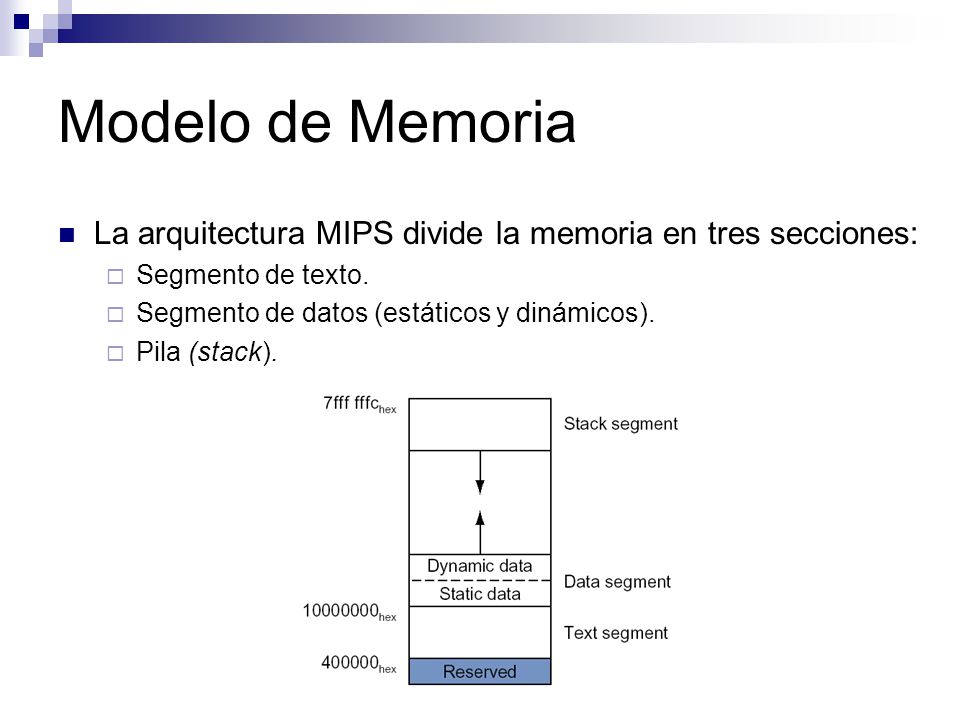

6 Modelo de Memoria La arquitectura MIPS divide la memoria en tres secciones: Segmento de texto. Segmento de datos (estáticos y dinámicos). Pila (stack).

7 Registros La arquitectura MIPS presenta 32 registros de propósito general, y 32 registros para punto flotante. Debe respetarse una convención para su uso: $a0-$a3  primeros 4 argumentos a un procedimiento. $v0 y $v1  valor de retorno de un procedimiento. $t0-$t9  almacenamiento temporal. $s0-$s7  almacenamiento de largo plazo. $sp  puntero a la pila. $fp  puntero al stack frame. $ra  dirección de retorno en la llamada a un procedimiento.

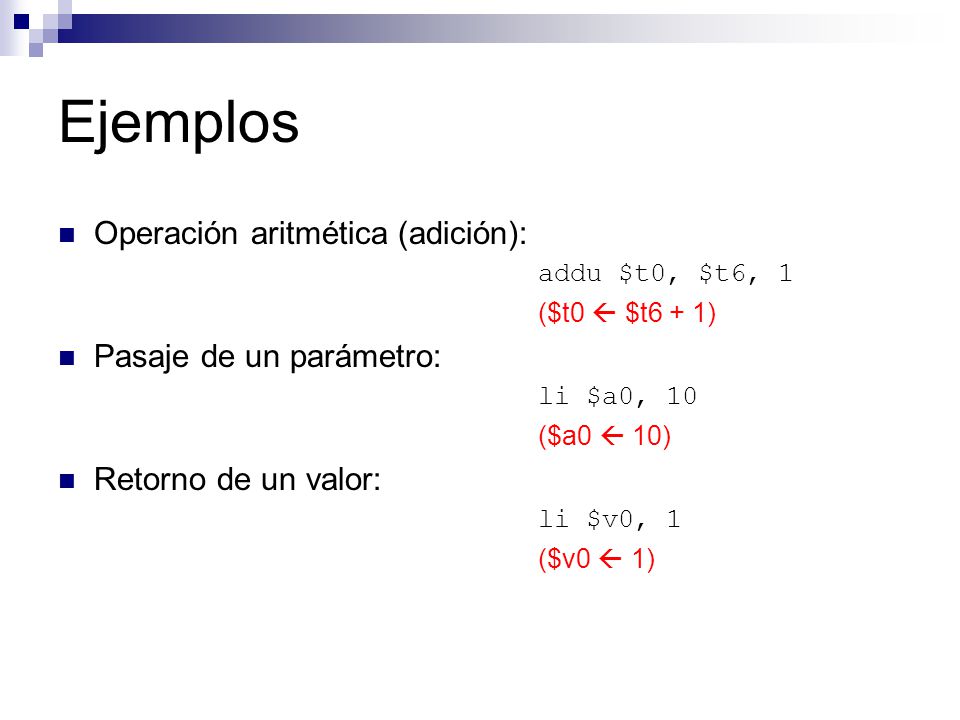

8 Ejemplos Operación aritmética (adición): Pasaje de un parámetro:
addu $t0, $t6, 1 ($t0  $t6 + 1) Pasaje de un parámetro: li $a0, 10 ($a0  10) Retorno de un valor: li $v0, 1 ($v0  1)

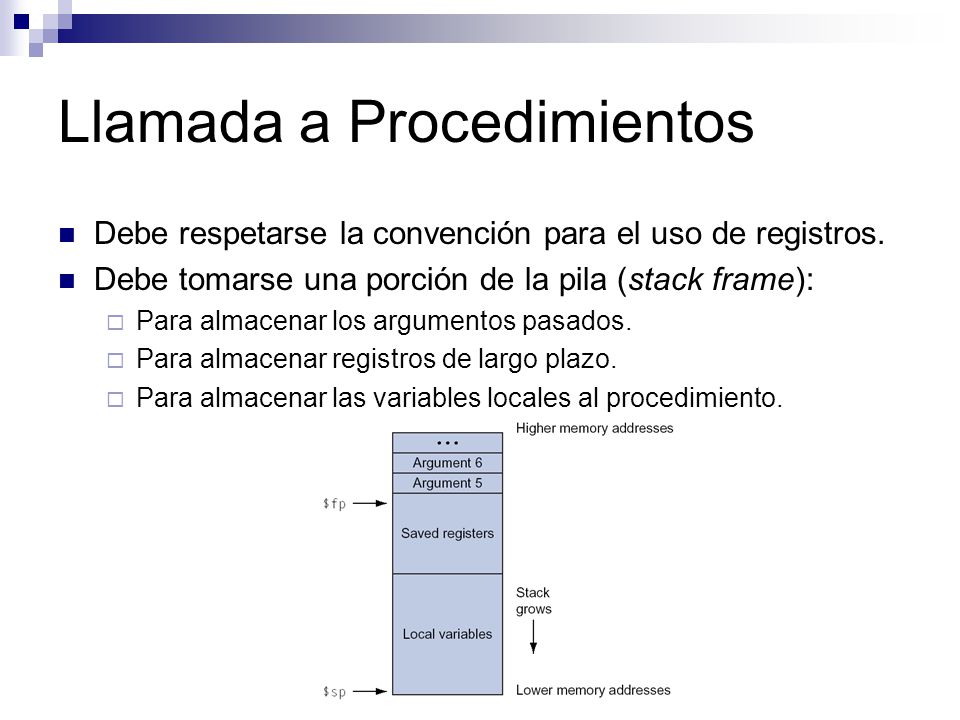

9 Llamada a Procedimientos
Debe respetarse la convención para el uso de registros. Debe tomarse una porción de la pila (stack frame): Para almacenar los argumentos pasados. Para almacenar registros de largo plazo. Para almacenar las variables locales al procedimiento.

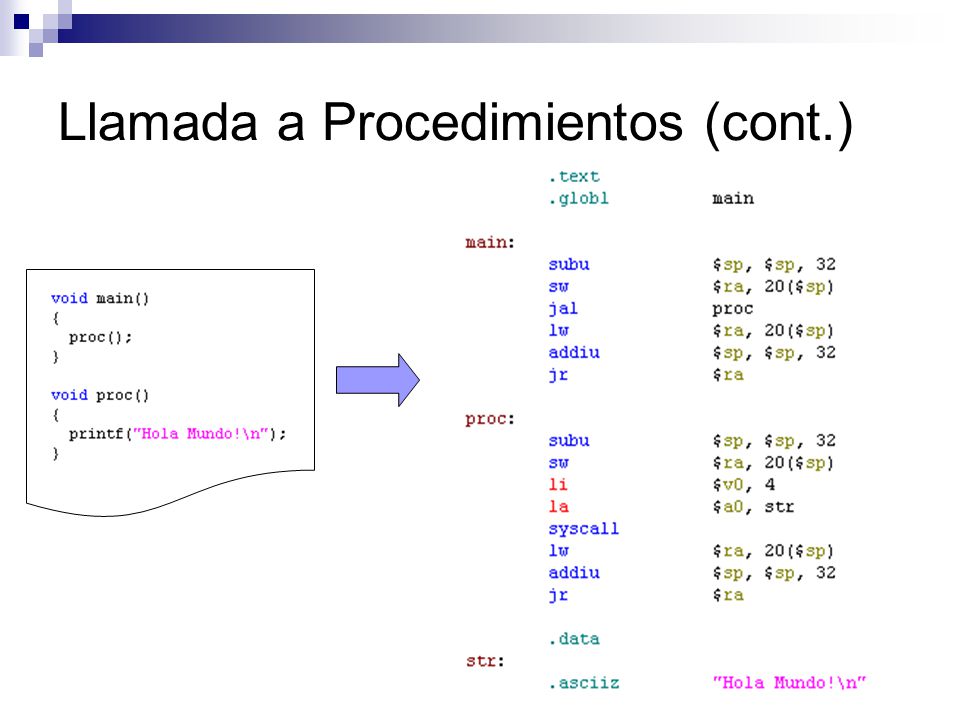

10 Llamada a Procedimientos (cont.)
