YESSICA LORENA LICERIO ESTRADA LAURA NAVARRO ACEVEDO DAVID OJEDA MACIEL ALEJANDRO FLORES JIMENEZ LUIS ADOLFO HOLGUIN.

Presentación del tema: "YESSICA LORENA LICERIO ESTRADA LAURA NAVARRO ACEVEDO DAVID OJEDA MACIEL ALEJANDRO FLORES JIMENEZ LUIS ADOLFO HOLGUIN."— Transcripción de la presentación:

1 YESSICA LORENA LICERIO ESTRADA LAURA NAVARRO ACEVEDO DAVID OJEDA MACIEL ALEJANDRO FLORES JIMENEZ LUIS ADOLFO HOLGUIN

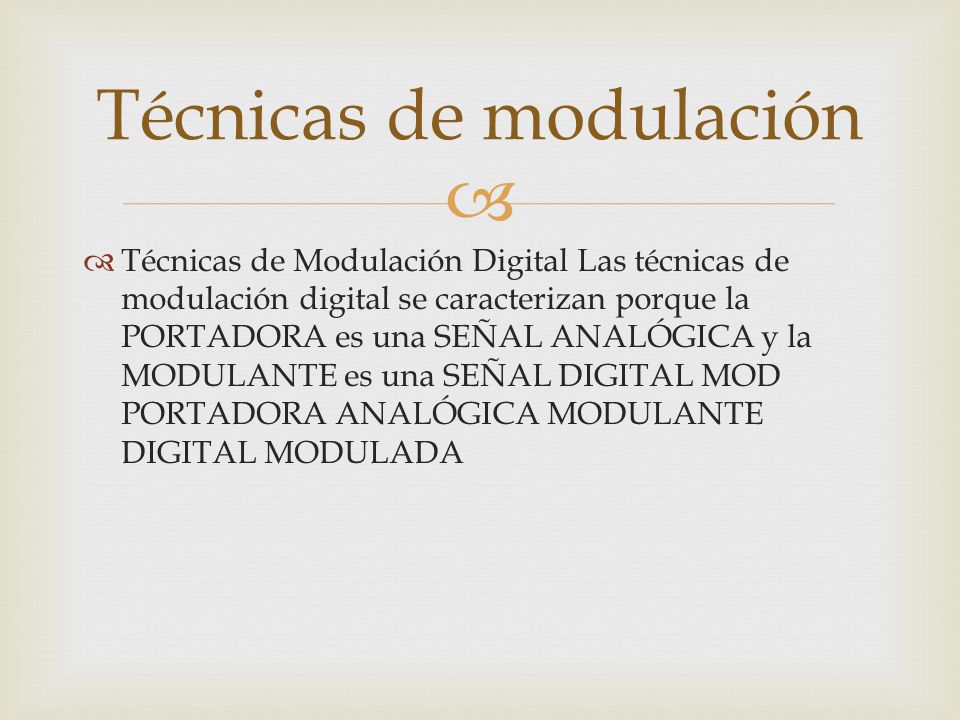

2   Técnicas de Modulación Digital Las técnicas de modulación digital se caracterizan porque la PORTADORA es una SEÑAL ANALÓGICA y la MODULANTE es una SEÑAL DIGITAL MOD PORTADORA ANALÓGICA MODULANTE DIGITAL MODULADA Técnicas de modulación

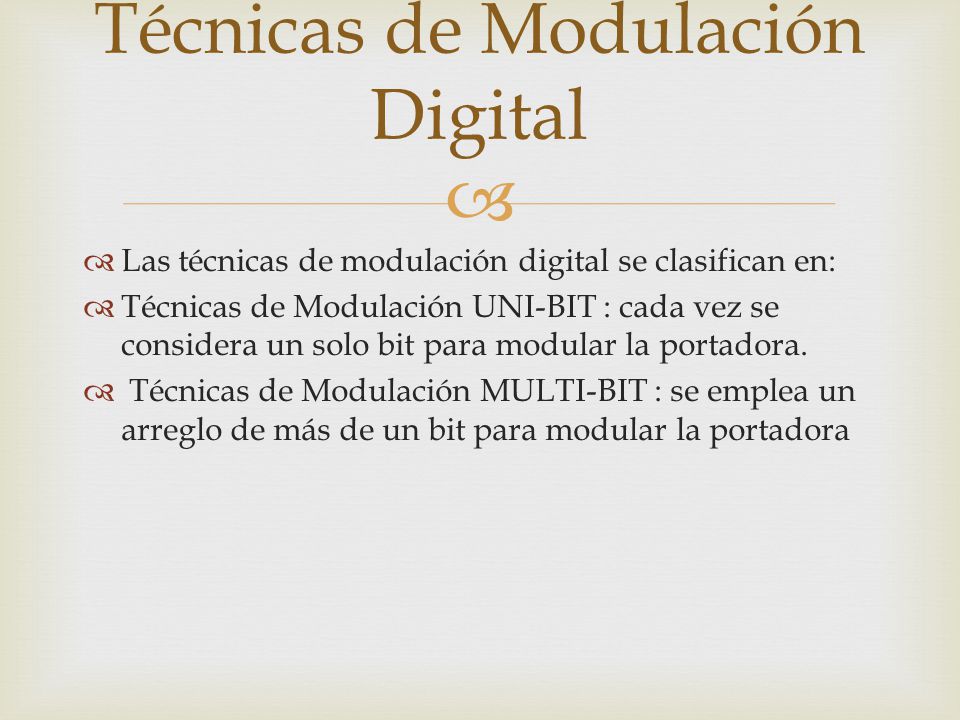

3   Las técnicas de modulación digital se clasifican en:  Técnicas de Modulación UNI-BIT : cada vez se considera un solo bit para modular la portadora.  Técnicas de Modulación MULTI-BIT : se emplea un arreglo de más de un bit para modular la portadora Técnicas de Modulación Digital

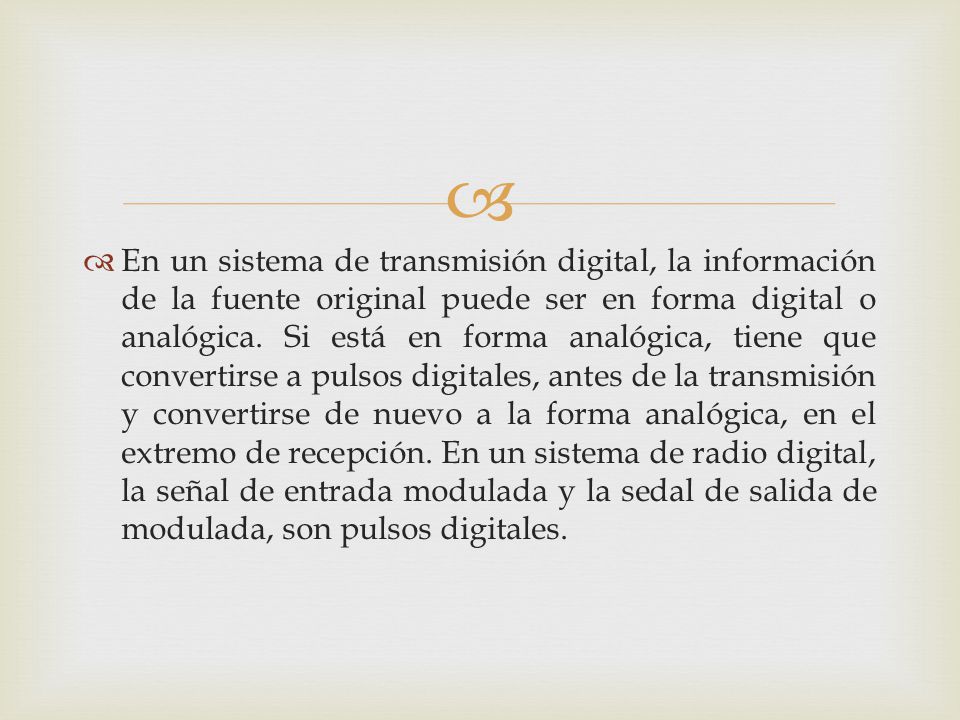

4   En un sistema de transmisión digital, la información de la fuente original puede ser en forma digital o analógica. Si está en forma analógica, tiene que convertirse a pulsos digitales, antes de la transmisión y convertirse de nuevo a la forma analógica, en el extremo de recepción. En un sistema de radio digital, la señal de entrada modulada y la sedal de salida de modulada, son pulsos digitales.

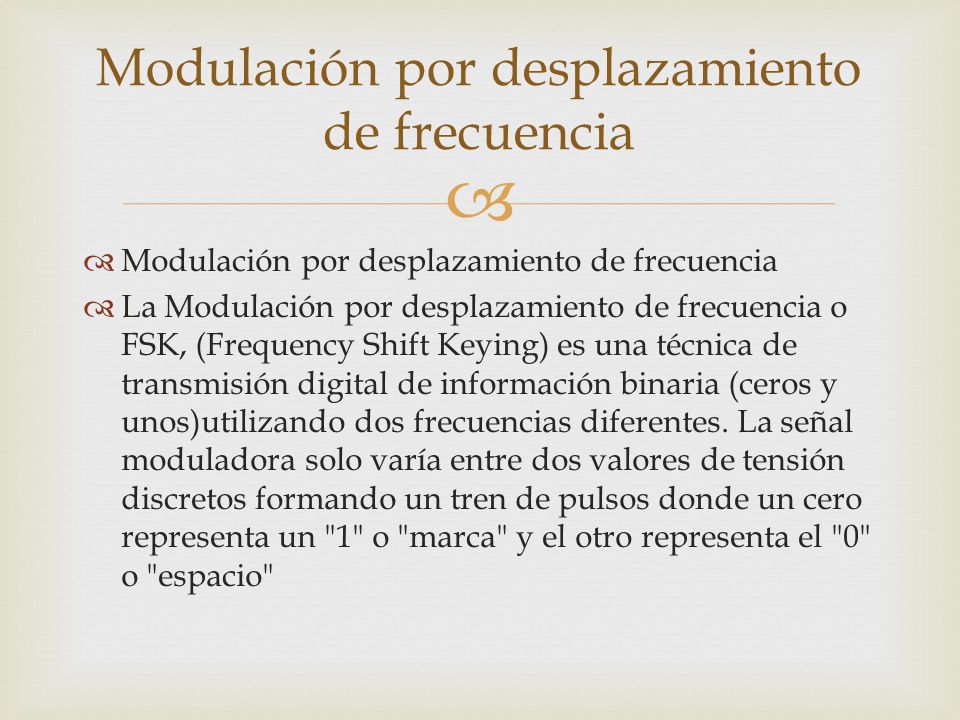

5   Modulación por desplazamiento de frecuencia  La Modulación por desplazamiento de frecuencia o FSK, (Frequency Shift Keying) es una técnica de transmisión digital de información binaria (ceros y unos)utilizando dos frecuencias diferentes. La señal moduladora solo varía entre dos valores de tensión discretos formando un tren de pulsos donde un cero representa un "1" o "marca" y el otro representa el "0" o "espacio" Modulación por desplazamiento de frecuencia

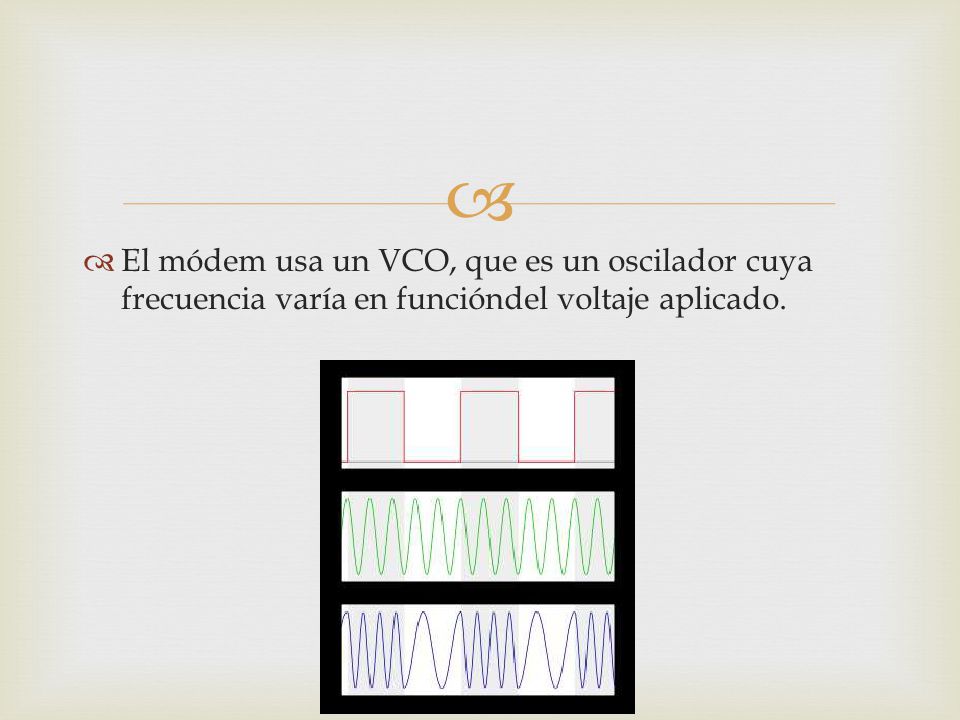

6   El módem usa un VCO, que es un oscilador cuya frecuencia varía en funcióndel voltaje aplicado.

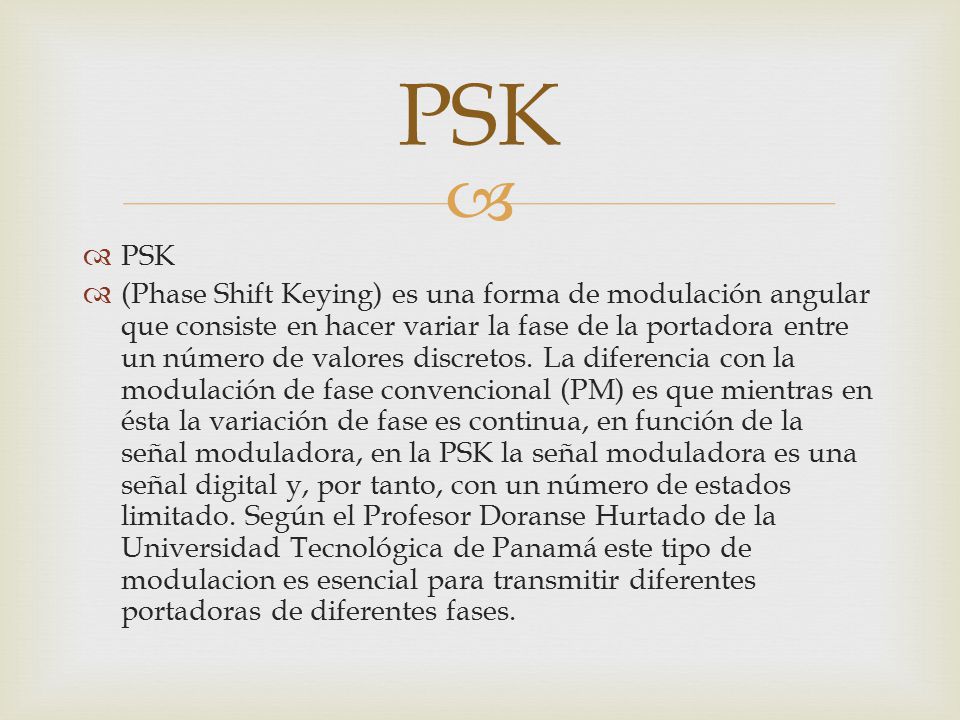

7   PSK  (Phase Shift Keying) es una forma de modulación angular que consiste en hacer variar la fase de la portadora entre un número de valores discretos. La diferencia con la modulación de fase convencional (PM) es que mientras en ésta la variación de fase es continua, en función de la señal moduladora, en la PSK la señal moduladora es una señal digital y, por tanto, con un número de estados limitado. Según el Profesor Doranse Hurtado de la Universidad Tecnológica de Panamá este tipo de modulacion es esencial para transmitir diferentes portadoras de diferentes fases. PSK

8   El estándar de red LAN inalámbrica, el IEEE 802.11b- 1999, usa una variedad de modulaciones PSK, dependiendo de la velocidad de transmisión. A 1Mbps usa DBPSK, a 2Mbps emplea DQPSK. Para 5,5Mbps y 11Mbps, usa QPSK. APLICACIONES
