2 El Transistor y sus Elementos
Profesor: Juan D. Hernández Curso: Electrónica Industrial

3 El transistor y sus Elementos
Al terminar la clase el estudiante: Identificará los elementos del transistor Aprenderá el simbolo electrico del transistor Identificará el tipo de material de cada elemento. Aprenderá como está construido el transistor.

4 Los Transistores y sus elementos

5 El transistor y sus elementos
El transistor es un dispositivo electrónico de material semiconductor usado en el campo de la electrónica como “switch”, amplificador, oscilador y en compuertas lógicas.

6 Tipos de Transistores Hay dos tipos de transistores usados en el campo de la electrónica que son PNP y NPN. El Transistor PNP – está compuesto de un material tipo-N en el interior y material tipo P en la parte externa. El Transistor NPN – está compuesto de un material tipo-P en el interior y material tipo N en la parte externa.

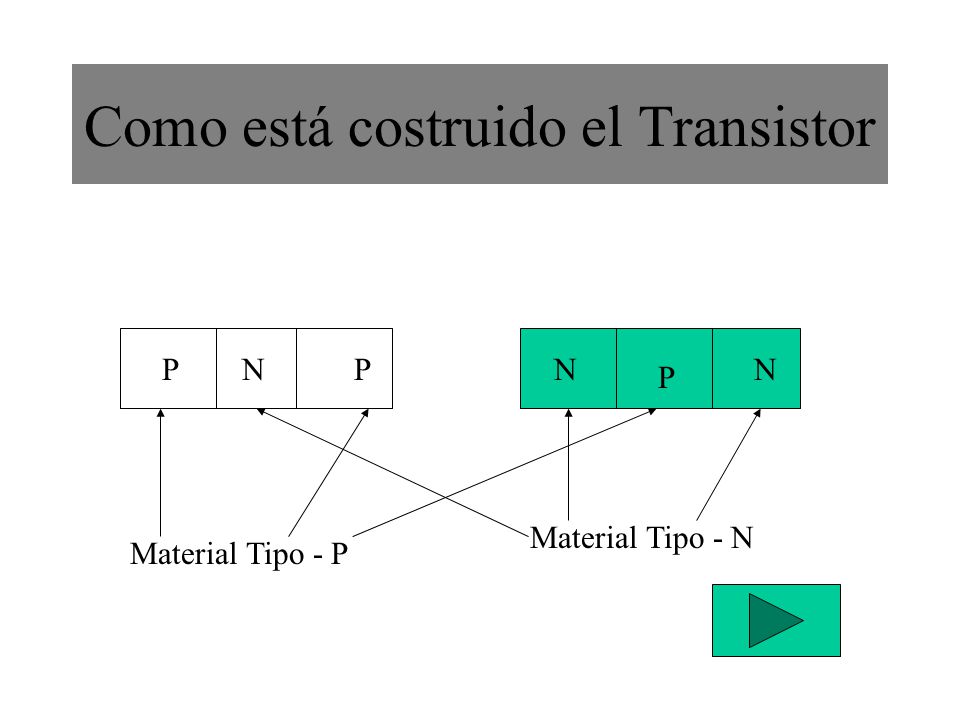

7 Como está costruido el Transistor
P N Material Tipo - N Material Tipo - P

8 Los Elementos del Transistor
B C E NPN PNP B – Base C – Colector E - Emisor

9 El transistor y sus Elementos
La Base es el elemento que controla la cortriente que fluye de colector a emisor. El Emisor es el que determina que tipo de transistor es. El colector es el elemento donde se aplica el voltaje de operacion del transistor.

10 El transistor y sus Elementos
Para que un transistor funcione correctamente, hay que polarizarlo. Una unión tiene que estar en polarización directa. La otra unión tiene que estar en polarización inversa.

11 El transistor y sus elementos
Resumen Hay dos tipos de transistores PNP y NPN. Sus elementos son emisor, base y colector Si una unión está en polarización directa, la otra tiene que estar en polarizacion inversa. La Base controla la corriente de emisor a colector.
