Profesionales: Francisco Meza A. Ing. Agrónomo. Paula Oyarzo C. Biólogo Ambiental.

Presentación del tema: "Profesionales: Francisco Meza A. Ing. Agrónomo. Paula Oyarzo C. Biólogo Ambiental."— Transcripción de la presentación:

1 Profesionales: Francisco Meza A. Ing. Agrónomo. Paula Oyarzo C. Biólogo Ambiental.

2 OBJETIVO GENERAL : Conocer e interpretar variaciones del estado ambiental de las aguas superficiales y subterráneas, su interacción con sedimentos fluviales y suelos agrícolas bajo riego en la cuenca del río Choapa. OBJETIVOS ESPECÍFICOS: 1.Conocer la calidad de las aguas superficiales por medio de monitoreo en quince puntos de cinco ríos y esteros de la cuenca del Choapa. 2.Conocer la calidad de las aguas subterráneas a través del monitoreo en doce pozos de Agua Potable Rural (APR) que se encuentran próximos al río Choapa, y en tres pozos bajo el tranque de relaves Quillayes. 3.Analizar la interacción de las aguas superficiales con los elementos y compuestos en sedimentos fluviales a lo largo del río Choapa. 4.Identificar estado natural y acumulación de metales en áreas de riego, a través del seguimiento en perfiles del suelo. 5.Incrementar la base de datos de calidad de aguas que asegure un seguimiento amplio y de real prevención de los recursos naturales de la cuenca. 6.Desarrollar un plan de capacitación en temáticas ambientales, dirigida a miembros del directorio de la Junta de Vigilancia del Río Choapa y sus Afluentes, representantes de comunidades de regantes y a nivel de usuarios del agua. OBJETIVOS PROYECTO SAI

3 El Proyecto SAI comenzó en mayo de 2011. A la fecha se han realizado 16 campañas de monitoreo de agua superficial y subterránea. Y 8 campañas de monitoreo de sedimentos fluviales, por su frecuencia bianual. Se realizó un monitoreo de 100 muestras de suelo agrícola de la cuenca Choapa. Se analizó en calicata de suelo: 9 puntos seleccionados en Cuncumén, 1 en Batuco y 1 en Panguesillo. ANTECEDENTES

4 Illapel Salamanca Los Vilos La Canela Estero Auco Pupío Chalinga Río Río del Totoral Río Río Illapel Carén Estero Río del Valle Río Leiva charra de la Chi R. Río Quilimarí E. Conchalí Río Choapa Río Illapel Huentelauquén La Palmilla El Romero Matancilla Limáhuida Las Burras Cuncumén antes bocatoma canales Choapa en Batuco Chuchiñí Río Manque Planta de áridos Cuncumén Chalinga antes canal Cunlagua 10 km Pichidangui Chalinga Estero E. Camisas R.Cuncumén Minera Los Pelambres Canela AltaCanela Baja Embalse Corrales Bocatoma canal  E. Corrales Qda. El Durazno R.Pelambres E. Piuquenes Futuro Embalse El Bato Embalse Culimo 13 8 15 12 5 9 10 3 1 6 7 Río Choapa 8 2 4 11 14 Ubicación Estaciones Monitoreo en Agua Superficial

5 MAPA SATELITAL: Ubicación de Estaciones de Monitoreo de Calidad de Agua Superficial y Subterránea 16 B 17 B Total de Estaciones Monitoreadas: 15 puntos de Agua Superficial. 17 puntos de Agua Subterránea.

6 Metodología de Monitoreo de Agua Superficial y su Análisis 2 Toma de Muestra Llenado de Envases Sellado de Envases Transporte de Muestras Análisis en Laboratorio 1 Generación de Informes 6 5 4 3

7

8 RESULTADOS DE LA CALIDAD DE AGUA SUPERFICIAL (Ríos y Esteros)

9 Generación de Base de Datos. Universo Total En los 15 puntos de monitoreo, se analizaron un total de 83 parámetros en cada campaña.

10 Resultados Bajo el Límite de Detección Resultado Bajo el Límite de Detección (48%): ES la concentración más baja, que la concentración mínima capaz de ser detectada por el instrumento de Laboratorio. Estos elementos y compuestos NO han sido detectados en todos los ríos y esteros monitoreados en la Cuenca Choapa.

11 Resultados Calidad de Agua Superficial según NCh.1333

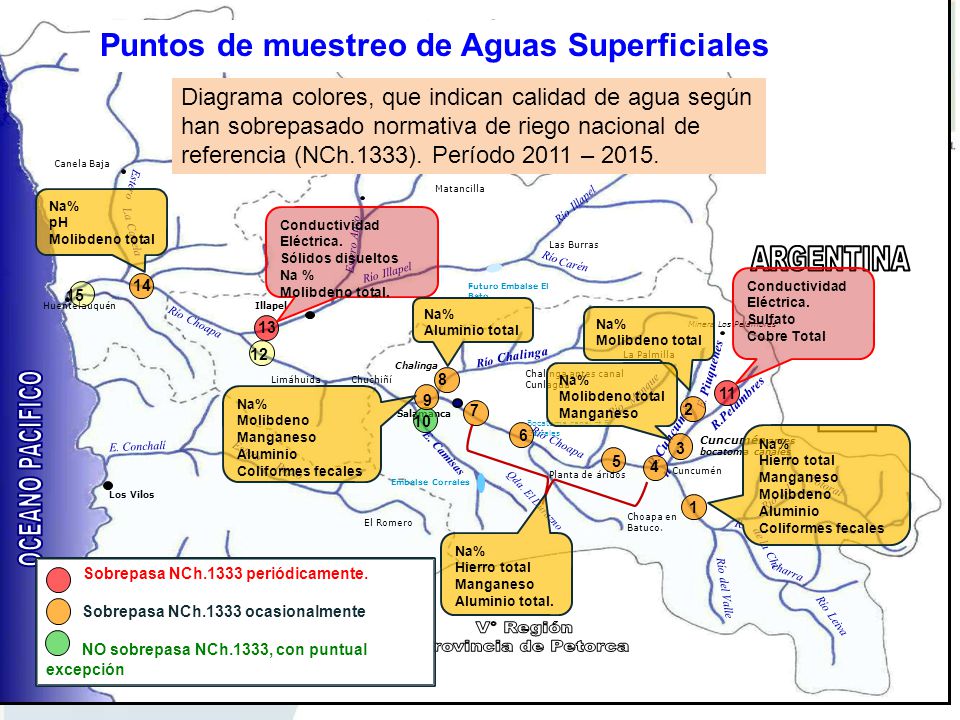

12 Illapel Salamanca Los Vilos La Canela Estero Auco Pupío Chalinga Río Río del Totoral Río Río Illapel Carén Estero Río del Valle Río Leiva charra de la Chi R. Río Quilimarí E. Conchalí Río Choapa Río Illapel Huentelauquén La Palmilla El Romero Matancilla Limáhuida Las Burras Cuncumén antes bocatoma canales Choapa en Batuco. Chuchiñí Río Manque Planta de áridos Cuncumén Chalinga antes canal Cunlagua Pichidangui Chalinga Estero E. Camisas R.Cuncumé n Minera Los Pelambres Canela AltaCanela Baja Embalse Corrales Bocatoma canal  E. Corrales Qda. El Durazno R.Pelambres E. Piuquenes Futuro Embalse El Bato Embalse Culimo 15 12 10 Río Choapa 11 Puntos de muestreo de Aguas Superficiales 13 2 3 1 4 5 6 7 8 9 14 Diagrama colores, que indican calidad de agua según han sobrepasado normativa de riego nacional de referencia (NCh.1333). Período 2011 – 2015. Conductividad Eléctrica. Sulfato Cobre Total Conductividad Eléctrica. Sólidos disueltos Na % Molibdeno total. Na% Hierro total Manganeso Molibdeno Aluminio Coliformes fecales Na% Molibdeno total Na% Molibdeno total Manganeso Na% Hierro total Manganeso Aluminio total. Na% Aluminio total Na% Molibdeno Manganeso Aluminio Coliformes fecales Sobrepasa NCh.1333 periódicamente. Sobrepasa NCh.1333 ocasionalmente NO sobrepasa NCh.1333, con puntual excepción Na% pH Molibdeno total

13 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333 En Resumen: Los metales esenciales más presentes en la Cuenca Choapa han sido: MANGANESO HIERRO MOLIBDENO Cobre total, sólo se encuentra confinado en bocatoma del río Pelambres. El metal No esencial hallado en la Cuenca Choapa, ha sido: ALUMINIO TOTAL.

14 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333 RCA. Concentración histórica: 0,68 mg/L Cu., para el Río Cuncumén.

15 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333 RCA. Concentración histórica: 0,68 mg/L Cu., para el Río Cuncumén.

16 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333

17 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333

18 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333

19 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333

20 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333

21 Illapel Salamanca Los Vilos La Canela Estero Auco Pupío Chalinga Río Río del Totoral Río Río Illapel Carén Estero Río del Valle Río Leiva charra de la Chi R. Río Quilimarí E. Conchalí Río Choapa Río Illapel Huentelauquén La Palmilla El Romero Matancilla Limáhuida Las Burras Cuncumén antes bocatoma canales Choapa en Batuco. Chuchiñí Río Manque Planta de áridos Cuncumén Chalinga antes canal Cunlagua Pichidangui Chalinga Estero E. Camisas R.Cuncumé n Minera Los Pelambres Canela AltaCanela Baja Embalse Corrales Bocatoma canal  E. Corrales Qda. El Durazno R.Pelambres E. Piuquenes Futuro Embalse El Bato Embalse Culimo 15 12 10 Río Choapa 11 Puntos de muestreo de Aguas Superficiales 13 2 3 1 4 5 6 7 8 9 14 Sobrepasa NCh.1333 periódicamente. Sobrepasa NCh.1333 ocasionalmente NO sobrepasa NCh.1333, con puntual excepción Diagrama colores, que indican calidad de agua según han sobrepasado normativa de riego nacional (NCh.1333). Período 2011 – 2015. Mapa de Presencia de coliformes fecales. Llimpo.

22 Resultados Calidad de Agua Superficial Período Verano, sobre NCh.1333

23 Resultados Calidad de Agua Superficial Período Primavera, sobre NCh.1333

24 Fluviometría del Río Choapa en Batuco (Estación DGA: “Río Choapa en Cuncumén”)

25 Río Choapa en Batuco (Estación DGA: “Río Choapa en Cuncumén”) Out layer.

26 Río Choapa en Batuco (Estación DGA: “Río Choapa en Cuncumén”)

27 Río Choapa en Batuco (Estación DGA: “Río Choapa en Cuncumén”)

28 Río Choapa en Batuco (Estación DGA: “Río Choapa en Cuncumén”)

29 Río Choapa en Batuco (Estación DGA: “Río Choapa en Cuncumén”)

30 NCh.1333:5 mg/L Río Choapa en Batuco (Estación DGA: “Río Choapa en Cuncumén”)

31 Respecto de los Metales esenciales analizados, la concentración de cobre total en Río Pelambres antes confluencia c/ Estero Piuquenes, ha presentado históricamente concentraciones sobre la norma riego 1333. Pero este punto está siendo manejado hidráulicamente por la empresa Minera Los Pelambres, entregando actualmente el caudal del río Blanco (con mejor calidad de agua) hacia el río Pelambres como afluente que tributa hacia el río Cuncumén, de esta manera, se ha constatado una mejora de la calidad del agua del río Cuncumén, con concentraciones de cobre por debajo del límite de la norma de riego (máximo 0,2 mg/L). Principales Conclusiones Aguas Superficiales

32 Respecto del manganeso total, observado sobre la NCh 1333, sólo se puede concluir que la presencia del manganeso en la cuenca es de origen natural, así como también la presencia de hierro y molibdeno. Las concentraciones peacks encontradas en período de primavera 2013 y verano 2014 se debieron a las altas concentraciones de sólidos suspendidos en el agua. Dentro de los metales no esenciales (metales pesados), arsénico, bario, cadmio, berilio, plata y plomo total, se presentaron en concentraciones dentro de los rangos históricos hasta la fecha, con bajas concentraciones, sin presentar riesgos para el uso en riego. Sólo el Aluminio, ha mostrado concentraciones sobre norma, durante monitoreos del 2013 y verano de 2014, desde el río Choapa en Batuco hasta Salamanca. Sólo de forma eventual, se han presentado concentraciones de coliformes fecales, en Río Choapa en Batuco, Río Choapa en Llimpo y Río Choapa bajo confluencia río Chalinga. Podría inferirse que provienen de fecas de animales que circulan por el sector, por evidencias observadas en terreno. Se menciona que se visitaron las PTAS de la comuna de Salamanca, para descartar que un mal funcionamiento de ellas pudiera contaminar bacteriológicamente el río Choapa. Principales Conclusiones Aguas Superficiales

33 Muchas Gracias ¡
