CONTROL ESCALAR DE LA VELOCIDAD DE UN MOTOR DE INDUCCIÓN
2
OBJETIVO En este trabajo se presenta un estudio del control escalar voltaje-frecuencia en lazo abierto implementado en el kit mck-240 de control de movimiento de Technosoft. Se analizan oscilogramas reales para describir las ventajas y desventajas del esquema de control voltaje-frecuencia.
3
INTRODUCCIÓN Robustez. Eficiencia. Costo. Control escalar ( voltaje/frecuencia ). Lazo abierto. Lazo cerrado.
4

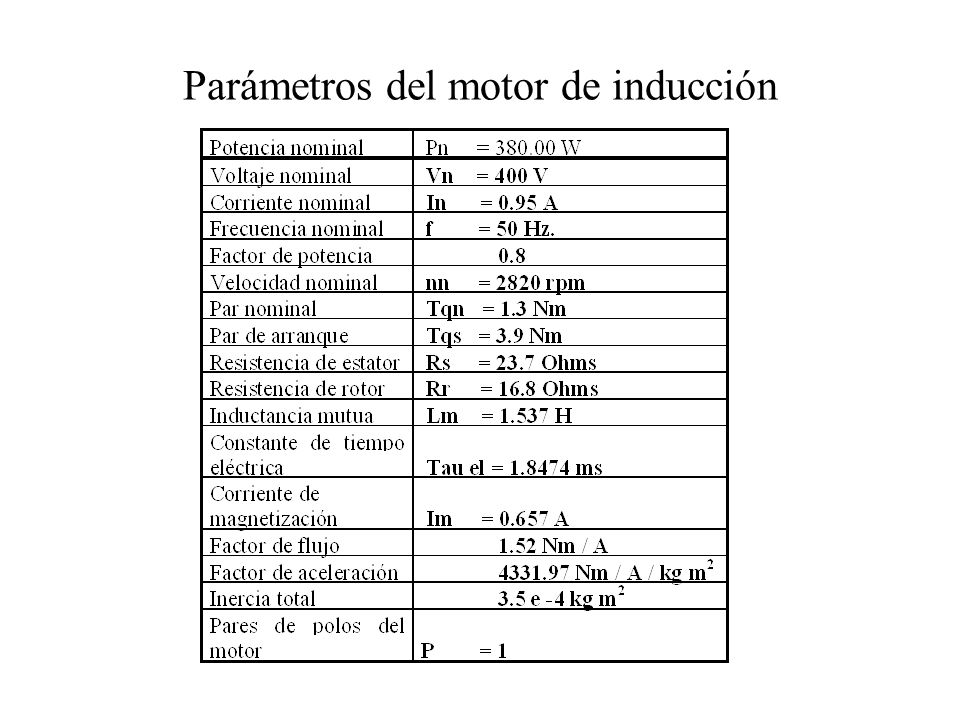

Parámetros del motor de inducción
5
Esquema general del kit MCK-240
6
Principio del control escalar
7
Circuito estacionario monofásico
8
Esquema del control escalar en lazo abierto
9
PWM Asimétrico
10
Voltajes de referencia por fase del motor a una frecuencia de referencia de 30 Hz.
11
Corrientes de fase reales a frecuencia de referencia de 10 Hz
12
Corrientes de fase reales a frecuencia de referencia de 1Hz
13
Frecuencia real y de referencia a 10Hz
14
Frecuencia real y de referencia a 2 Hz.
15
Frecuencia real y frecuencia de referencia con inversión de giro de 50 Hz a menos 50 Hz
16
Voltaje de línea y distorsión armónica con una frecuencia de referencia de 100 Hz.
17
Voltaje de línea y distorsión armónica con una frecuencia de referencia de 90 Hz
18
Voltaje de línea y distorsión armónica con una frecuencia de referencia de 5 Hz
19
CONCLUSIONES. La estrategia de control escalar voltaje frecuencia en lazo abierto es relativamente sencilla de implementar pero pueden surgir problemas en el desempeño del accionamiento, especialmente a bajas velocidades. El uso de esta estrategia esta limitado en los accionamientos de velocidad variable de altos desempeños .debido a los problemas expuestos durante el trabajo sin embargo, resulta una buena alternativa para los accionamientos de menos requerimientos, en lo referente a el control de la velocidad.
