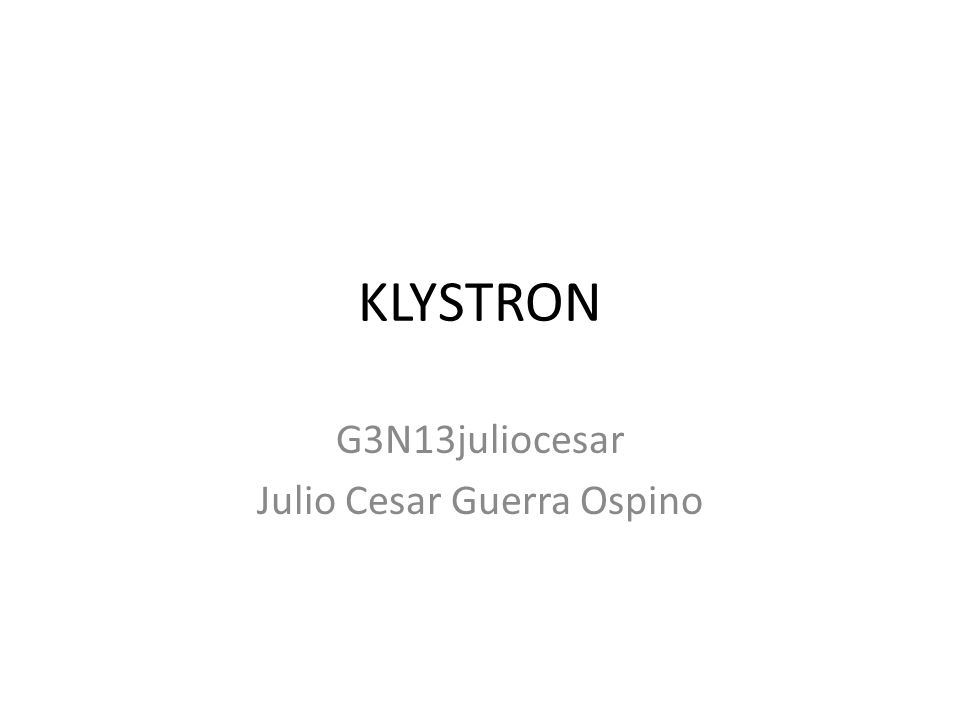

1 KLYSTRON G3N13juliocesar Julio Cesar Guerra Ospino

2 KLISTRÓN Es un tubo al vacio por donde se evacua un haz de electrones en el cual a una modulación de velocidad inicial impartida a estos en el haz produce subsecuentemente una densidad de modulación del mismo Es usado como amplificador en la región de microondas o como oscilador. En el primero el klistrón recibe energía de microondas en una cavidad de entrada a través de la cual los electrones pasan. La energía de microondas modula la velocidad de los electrones en el haz, los cuales posteriormente entran a un espacio de deriva, donde se forman grupos de electrones por las diferencias de velocidad convirtiéndose en una corriente alterna la cual atraviesa una cavidad de salida donde transfiere su energía http://www.accessscience.com/abstract.aspx?id=365400&referURL=ht tp%3a%2f%2fwww.accessscience.com%2fcontent.aspx%3fid%3d36 5400

3 Tipos Klistrón de reflexión Klistrón de Multicavidad http://www.netcomsec.co.jp/en/english/p roducts/kly/index.html http://electriciantraining.tpub.co m/14183/css/14183_94.htm

4 Principio Físico Es la primera materialización del principio de modulación de velocidad. Para ver mas detalles: http://www.google.com.co/url?sa=t&rct=j&q=&esrc=s&source=web&cd=7&c ad=rja&sqi=2&ved=0CF4QFjAG&url=http%3A%2F%2Fwww- group.slac.stanford.edu%2Fkly%2FLecture_Series%2Fclass%25202%2520vi ewgraphs.ppt&ei=nNelUJWCO5GC8QTajICoAg&usg=AFQjCNF_I3BKDilQlTv ybt3sHlQDphClPg

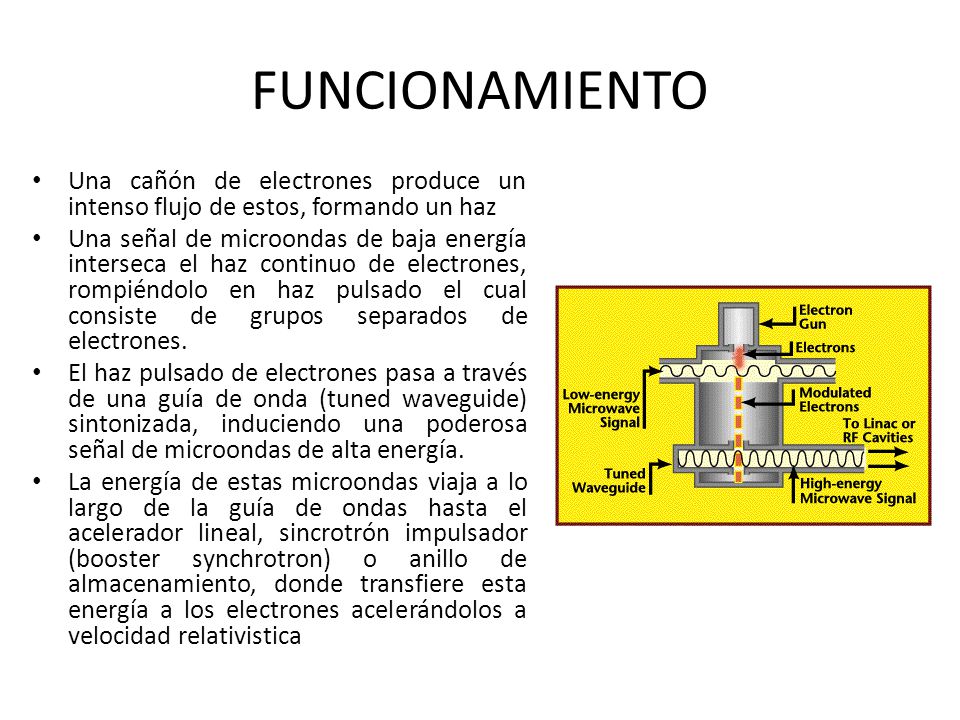

5 FUNCIONAMIENTO Una cañón de electrones produce un intenso flujo de estos, formando un haz Una señal de microondas de baja energía interseca el haz continuo de electrones, rompiéndolo en haz pulsado el cual consiste de grupos separados de electrones. El haz pulsado de electrones pasa a través de una guía de onda (tuned waveguide) sintonizada, induciendo una poderosa señal de microondas de alta energía. La energía de estas microondas viaja a lo largo de la guía de ondas hasta el acelerador lineal, sincrotrón impulsador (booster synchrotron) o anillo de almacenamiento, donde transfiere esta energía a los electrones acelerándolos a velocidad relativistica

6 Haz Pulsado Del mismo modo que una señal de transmisión de radio induce una corriente eléctrica en una antena de radio portátil, la señal de microondas de baja energía (e.i 500 MHz) causa que los electrones en el haz aumenten o reduzcan la velocidad en el punto donde los dos se interceptan Haz continuo de e - Haz pulsado de e - con la misma frecuencia de la onda Intercepción con una cresta -> AUMENTO de velocidad Intercepción con una valle -> REDUCCIÓN de velocidad

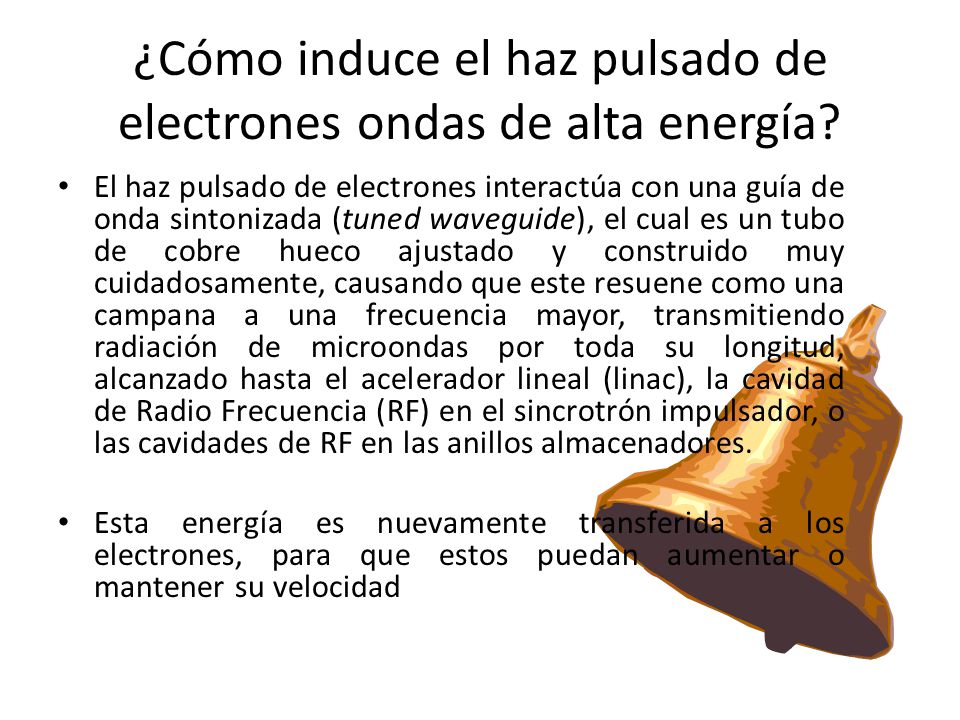

7 ¿Cómo induce el haz pulsado de electrones ondas de alta energía? El haz pulsado de electrones interactúa con una guía de onda sintonizada (tuned waveguide), el cual es un tubo de cobre hueco ajustado y construido muy cuidadosamente, causando que este resuene como una campana a una frecuencia mayor, transmitiendo radiación de microondas por toda su longitud, alcanzado hasta el acelerador lineal (linac), la cavidad de Radio Frecuencia (RF) en el sincrotrón impulsador, o las cavidades de RF en las anillos almacenadores. Esta energía es nuevamente transferida a los electrones, para que estos puedan aumentar o mantener su velocidad

8 APLICACIONES Instalaciones de Radar y televisión estaciones emisoras de tv, usan los klistrón para generar sus señales de emisión. Aceleradores de partículas de alta energía Todo lo que necesite amplificación de la potencia de microondas hasta GHz

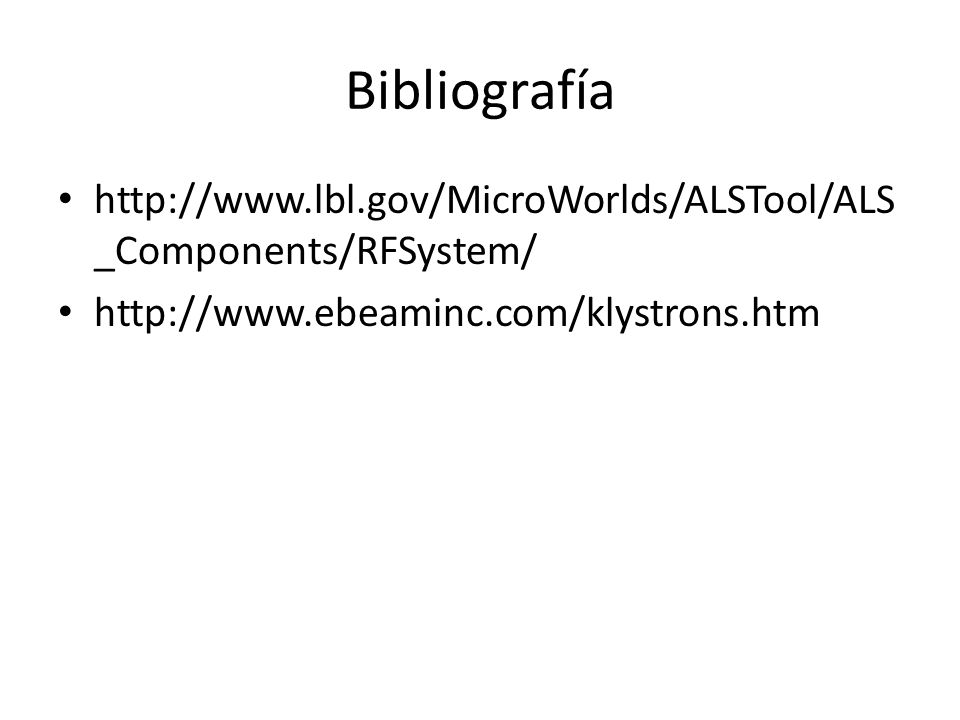

9 Bibliografía http://www.lbl.gov/MicroWorlds/ALSTool/ALS _Components/RFSystem/ http://www.ebeaminc.com/klystrons.htm
