1 2009 BiNoCuLaReS, AnTeOjOs Y tElEScOpIo… Daniel Arenas
Michelle Cardenas Daniel Alba Lyda Sanabria

2 …AnTeOjOs…

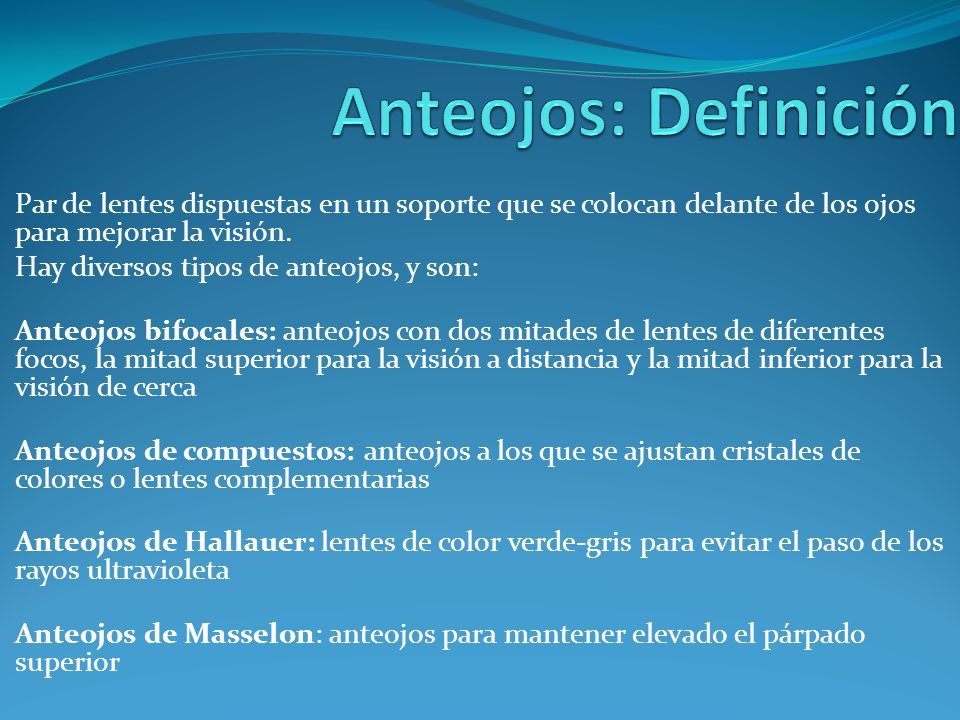

3 Anteojos: Definición Par de lentes dispuestas en un soporte que se colocan delante de los ojos para mejorar la visión. Hay diversos tipos de anteojos, y son: Anteojos bifocales: anteojos con dos mitades de lentes de diferentes focos, la mitad superior para la visión a distancia y la mitad inferior para la visión de cerca Anteojos de compuestos: anteojos a los que se ajustan cristales de colores o lentes complementarias Anteojos de Hallauer: lentes de color verde-gris para evitar el paso de los rayos ultravioleta Anteojos de Masselon: anteojos para mantener elevado el párpado superior

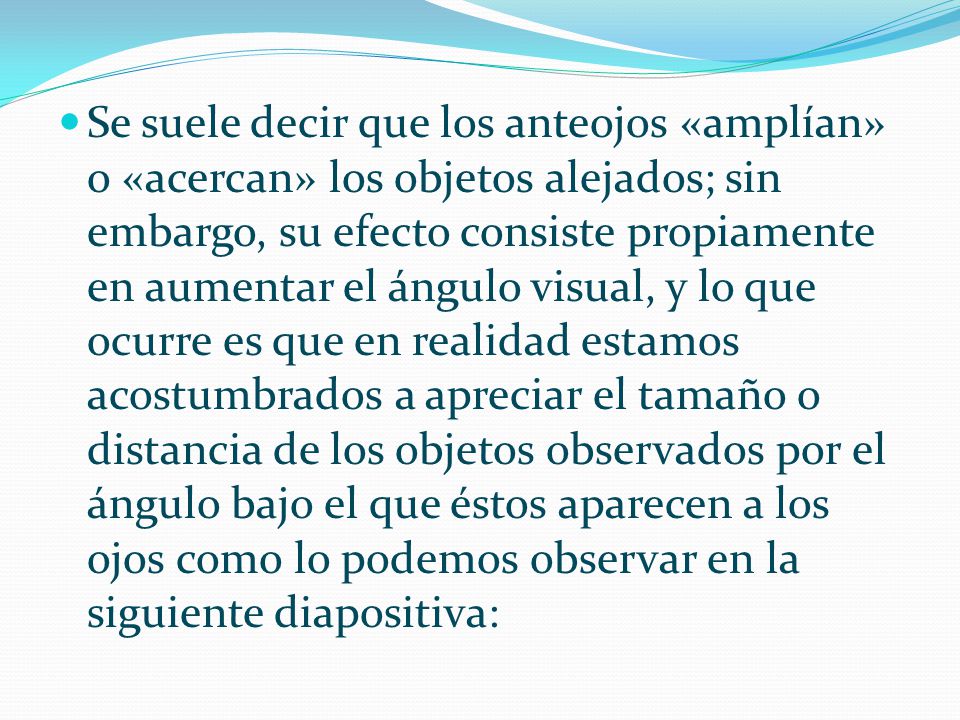

4 Se suele decir que los anteojos «amplían» o «acercan» los objetos alejados; sin embargo, su efecto consiste propiamente en aumentar el ángulo visual, y lo que ocurre es que en realidad estamos acostumbrados a apreciar el tamaño o distancia de los objetos observados por el ángulo bajo el que éstos aparecen a los ojos como lo podemos observar en la siguiente diapositiva:

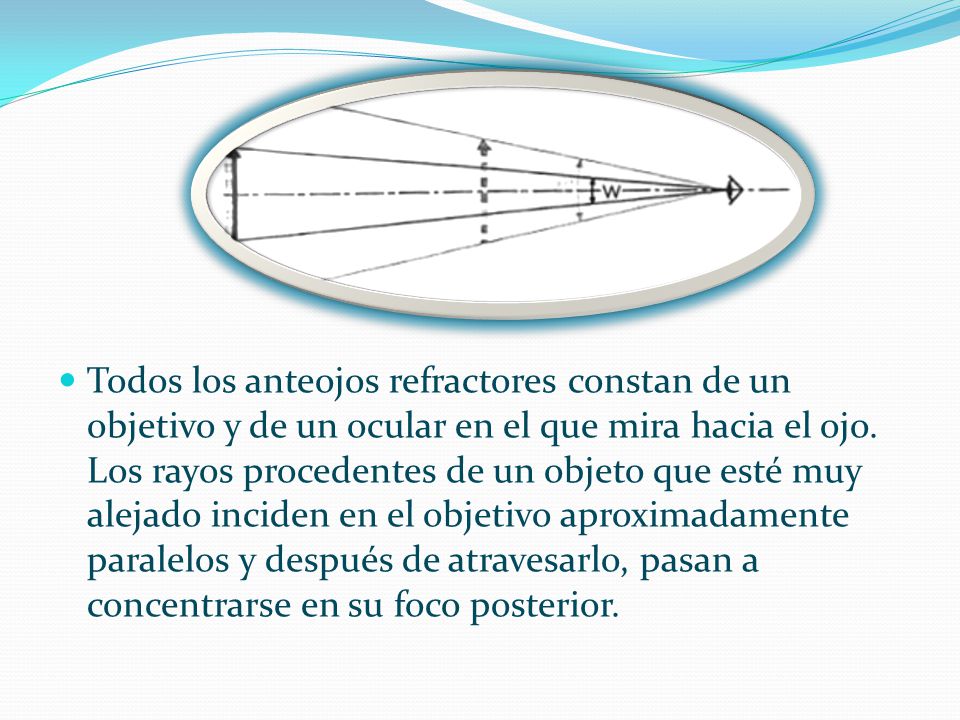

5 Todos los anteojos refractores constan de un objetivo y de un ocular en el que mira hacia el ojo. Los rayos procedentes de un objeto que esté muy alejado inciden en el objetivo aproximadamente paralelos y después de atravesarlo, pasan a concentrarse en su foco posterior.

6 Los anteojos con superficies de radios de curvatura pequeños tienen distancias focales cortas, con dos superficies convexas siempre refractará los rayos paralelos al eje óptico de forma que converjan en un foco situado en el lado de la lente opuesto al objeto. Una superficie de lente cóncava desvía los rayos incidentes paralelos al eje de forma divergente; a no ser que la segunda superficie sea convexa y tenga una curvatura mayor que la primera, los rayos divergen al salir de la lente, y parecen provenir de un punto situado en el mismo lado de la lente que el objeto. Estas lentes sólo forman imágenes virtuales, reducidas y no invertidas.

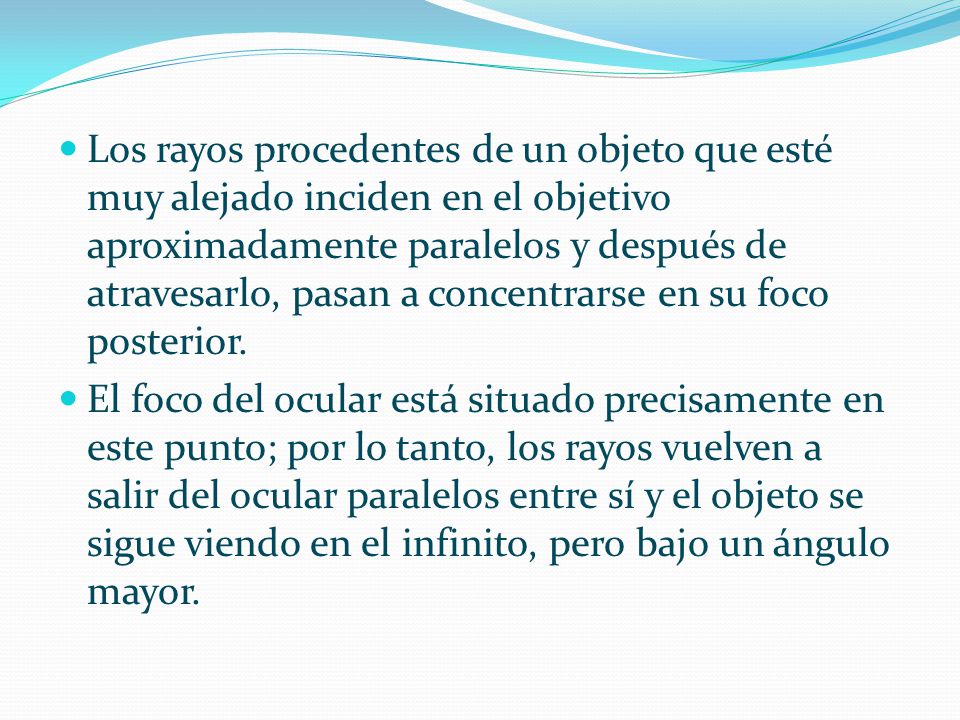

7 Los rayos procedentes de un objeto que esté muy alejado inciden en el objetivo aproximadamente paralelos y después de atravesarlo, pasan a concentrarse en su foco posterior. El foco del ocular está situado precisamente en este punto; por lo tanto, los rayos vuelven a salir del ocular paralelos entre sí y el objeto se sigue viendo en el infinito, pero bajo un ángulo mayor.

8 Elementos de una Lente Centro Óptico, donde todo rayo que pasa por él, no sufre desviación. b) Eje Principal, es la recta que pasa por los centros de curvatura. c) Foco Principal, punto en donde pasan los rayos que son paralelos. d) Eje Secundario, es la recta que pasa por el centro óptico. e) Radios de Curvatura(R1,R2):Son los radios de las esferas que originan la lente. f) Centros de Curvatura(C1,C2):Son los centros de las esferas que originan la lente.

9 Función de los Anteojos
 Los anteojos, son la forma más común de accesorios para los ojos usada para corregir o mejorar muchos tipos de problemas para la visión. Tienen un marco que sostiene dos piezas de vidrio o de plástico, las cuales han sido encajadas en forma de lentes para corregir los errores de refracción. Los errores, de refracción pueden incluir la miopía, hipermetropía, y el astigmatismo. Los anteojos, realizan su función por medio del aumento o la disminución del poder que tienen la córnea y el lente del ojo para enfocarse.

10 Tipos de anteojos… Existen varios tipos de anteojos por ejemplo:

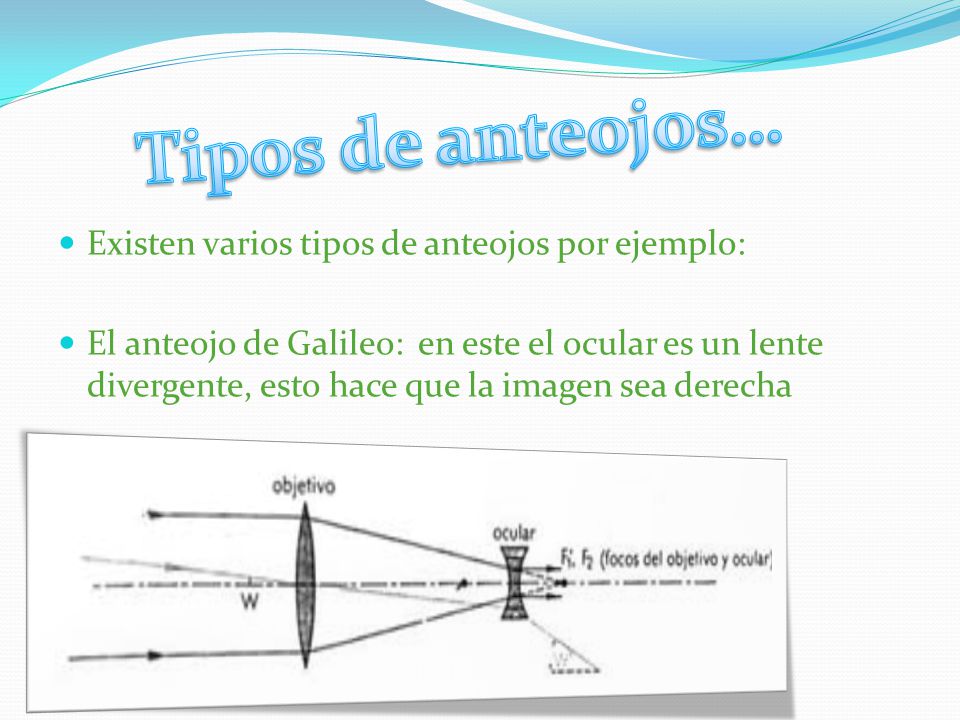

El anteojo de Galileo: en este el ocular es un lente divergente, esto hace que la imagen sea derecha

11 El Anteojo Terrestre: En este, el ocular es convergente, esto hace que la imagen sea real, pues todo lo que se halla en el plano de la misma aparece al ojo bien enfocado y, además, situado en el límite.

12 TeLeScOpIO

13 Es un instrumento óptico que permite ver objetos lejanos con mucho mas detalle que a simple vista.
Es muy importante para la astronomía desde que Galileo lo invento para ver la luna.

14 PrInCiPaLeS CaRaCTeRiStIcAs…
Tienen diferentes diámetros , por ejemplo, uno de un aficionado mide entre 76 y 150 mm de diámetro permite ver algunos detalles planetarios y muchísimos objetos del cielo profundo , en cambio uno que mida mas de 200 mm permite ver detalles lunares finos.

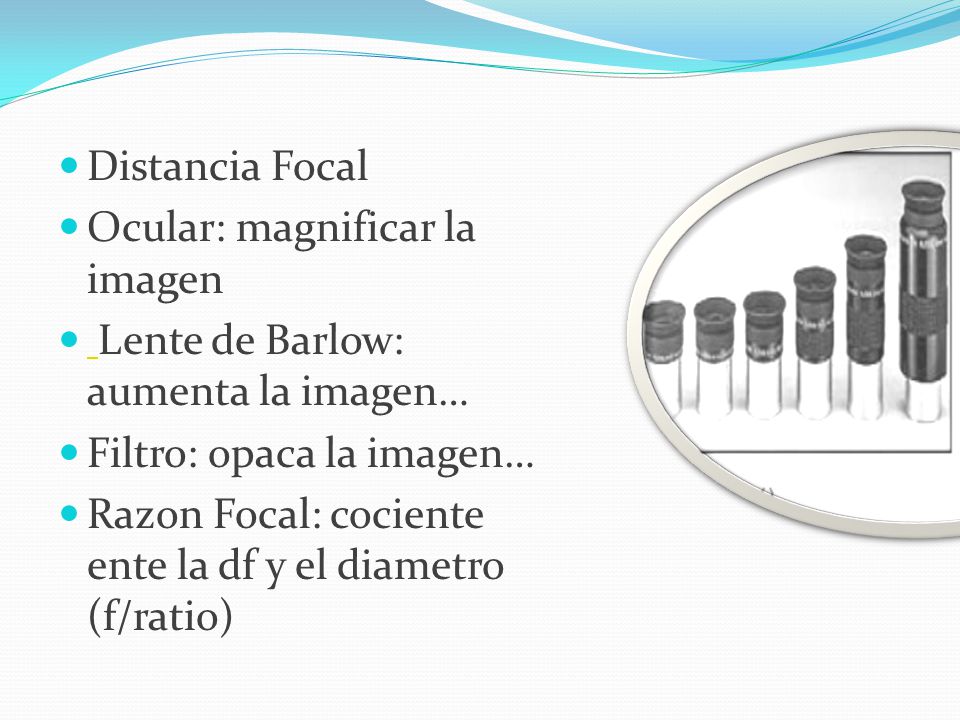

15 Distancia Focal Ocular: magnificar la imagen Lente de Barlow: aumenta la imagen… Filtro: opaca la imagen… Razon Focal: cociente ente la df y el diametro (f/ratio)

16 Magnitud Limite: es lo magnitud máxima que se puede observar , La fórmula es: m(límite) = 6,8 + 5log(D) (siendo D el diámetro en centímetros de la lente o el espejo del telescopio). Aumentos: relación entre la longitud focal del telescopio y la longitud focal del ocular (DF/df) Trípode Portaocular: ocular donde se coloca el ocular

17 Telescopio Reflector:
Es un telescopio que utiliza espejos en lugar de lentes para enfocar la luz y formar imágenes. No se sabe cual es el primer telescopio reflector, pero la idea de la utilizacion de espejos concavos y convexos colocados en angulos indicados para observar grandes regiones a grandes distancias, se le atribuye a Leonardo Digges.

18 Se ideo un telescopio que consistia en un espejo parabolico con un pequeño orificio frente a otro de menor tamaño, demodo que la luz se reflejara hacia el ojo atraves del otro orificio. Isaac Newton perfecciono el telescopio reflector alrededor de 1670 Los telescopios reflectores evitan el problema de la aberracion cromatica, una degradacion notable de las imágenes en los telescopios reflectores de la epoca.

19 El reflector clasico esta formado por dos espejos y un ocular , se conoce como reflector Newtoniano, usado en la astronomia amateur. Los observatorios profesionales usan estos telescopios, con un diseño mas complejo que incluye un foco Cassegrain.

20 Telescopio Refractor:
Refleja imágenes de objetos lejanos utilizando sistema de lentes convergentes en los que la luz se refracta Su funcionamiento es muy similar al de un microscopio Tiene algunos problemas pues a veces la calidad de la imagen no es buena, aunque la mayoría de estos problemas se resuelven con el telescopio reflector.

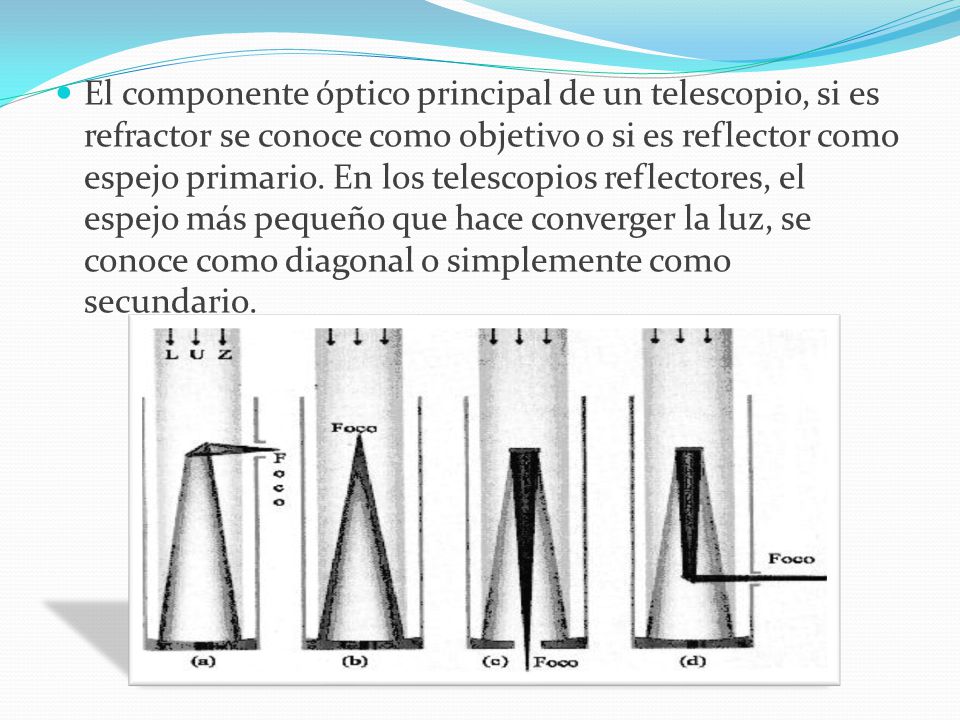

21 El componente óptico principal de un telescopio, si es refractor se conoce como objetivo o si es reflector como espejo primario. En los telescopios reflectores, el espejo más pequeño que hace converger la luz, se conoce como diagonal o simplemente como secundario.

22 Datos Curiosos del Telescopio:
Los astrónomos usan combinaciones de pequeños lentes para examinar la imagen que se forma en los telescopios. Estos lentes, son acoplados en elementos metálicos, y se denominan por el nombre de oculares. Al ser los oculares intercambiables, se pueden lograr varias magnificaciones con el mismo telescopio. Los lentes y espejos tienen una eficiencia menor al 100 %, no toda la luz que incide en ellos es reflejada al foco, por lo que la magnificación se ve limitada por el número de lentes por los que la luz pasa.

23 TipOs De TeLeScOpIos rEfLeCtOrES:
Newtoniano. Desarrollado por Newton, poco despues de la muerte de su madre. Cassegrain. Desarrollado poco después que los telescopios newtonianos en el Siglo XVII. Ritchey-Chretien. La más utilizada en los telescopios profesionales. Gregory. Gracias a un espejo secundario cóncavo permiten obtener una imagen no invertida apta para la observación terrestre. No son muy populares en la actualidad.

24 Schmidt-Cassegrain. El espejo primario parabólico se sustituye por un espejo esférico y la aberración esférica se corrige con una placa de Schmidt en el espejo secundario. Permite combinar buenas características de reflectores y refractores y se suelen utilizar para obtener imágenes de amplio campo. También son populares entre los amateurs. Maksutov Schmidt. Utilizado para fotografías de gran campo, como en la astronomía.

25 Oculares.. Varían de acuerdo al ángulo del campo ocular.

26 BiNoCulArES o pRiSmÁTiCoS…

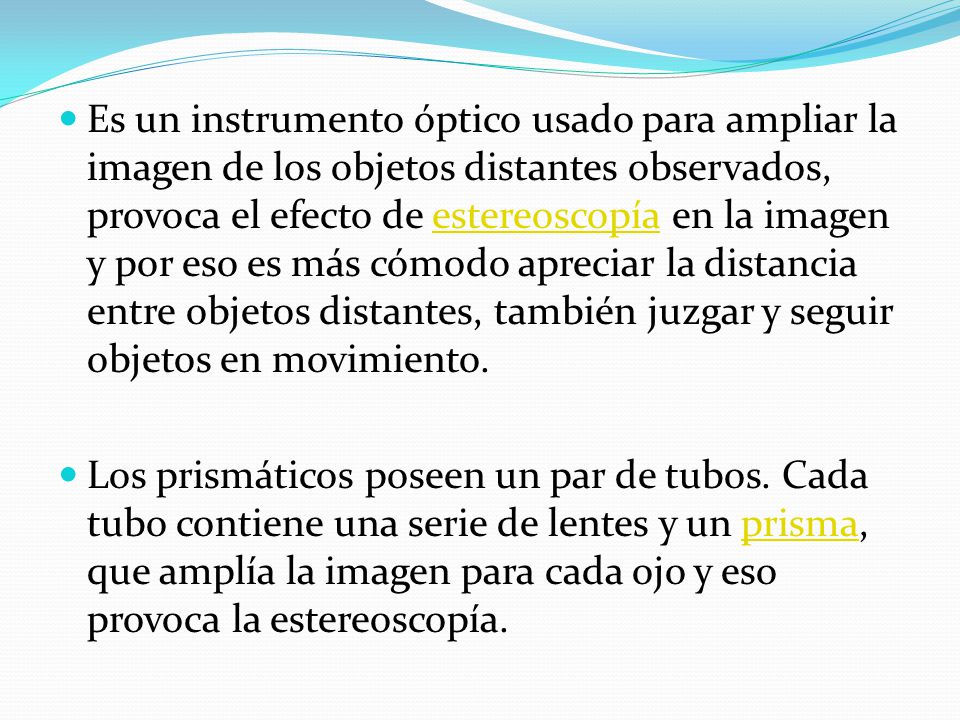

27 Es un instrumento óptico usado para ampliar la imagen de los objetos distantes observados, provoca el efecto de estereoscopía en la imagen y por eso es más cómodo apreciar la distancia entre objetos distantes, también juzgar y seguir objetos en movimiento. Los prismáticos poseen un par de tubos. Cada tubo contiene una serie de lentes y un prisma, que amplía la imagen para cada ojo y eso provoca la estereoscopía.

28 Características….

29

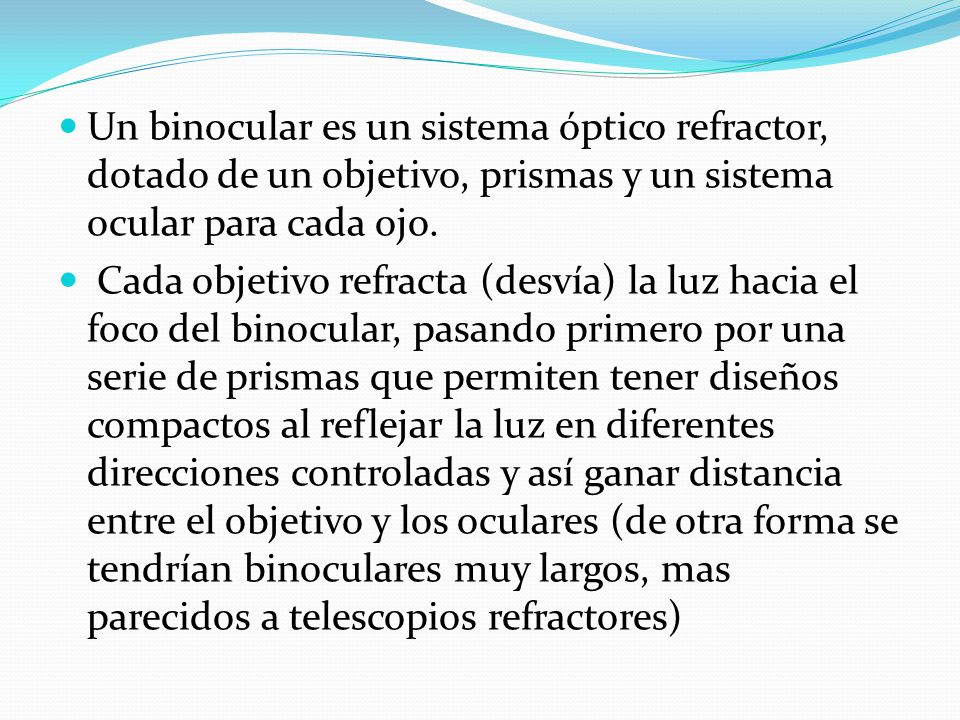

30 Un binocular es un sistema óptico refractor, dotado de un objetivo, prismas y un sistema ocular para cada ojo. Cada objetivo refracta (desvía) la luz hacia el foco del binocular, pasando primero por una serie de prismas que permiten tener diseños compactos al reflejar la luz en diferentes direcciones controladas y así ganar distancia entre el objetivo y los oculares (de otra forma se tendrían binoculares muy largos, mas parecidos a telescopios refractores)

31 Prismas: Hay dos diseños el primero es el ROOF (son mas livianos) y el PORRO (brinda imágenes nítidas y definidas gracias a que virtualmente elimina toda reflexión interna)

32 Coatings: Es la calidad de un binocular, son los tratamientos ópticos en las lentes de los mismos. Permiten reducir la perdida de luz y posibles reflejos internos (similar al antireflex), maximizando la transmisión de luz y obteniendo así imágenes nítidas y contrastadas.

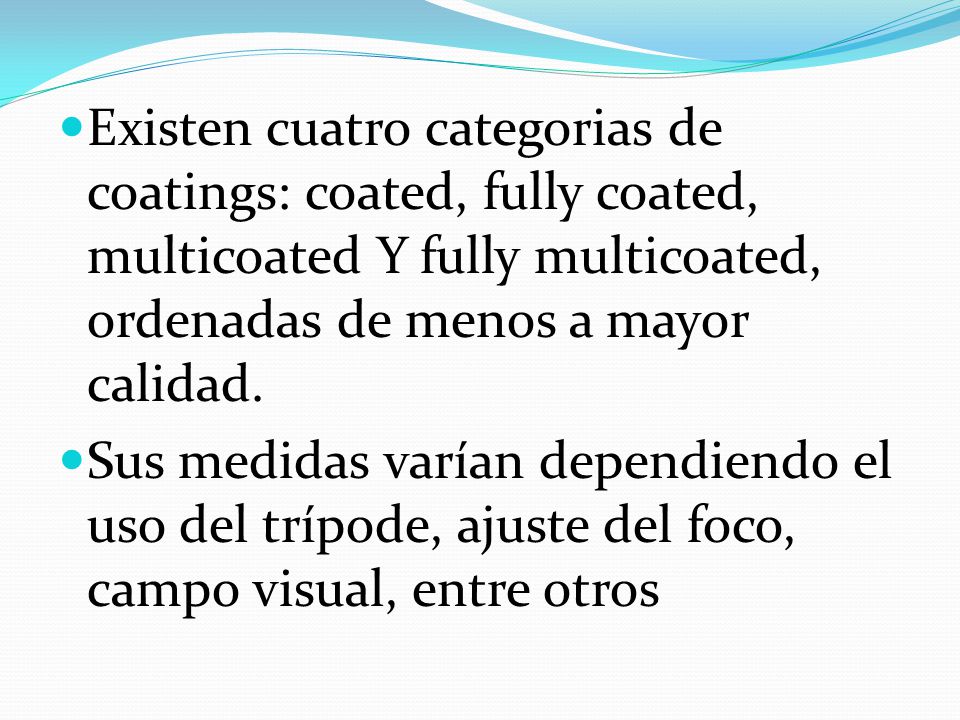

33 Existen cuatro categorias de coatings: coated, fully coated, multicoated Y fully multicoated, ordenadas de menos a mayor calidad. Sus medidas varían dependiendo el uso del trípode, ajuste del foco, campo visual, entre otros
