1 . .

2 Exposiciones Potenciales
Prevención de Accidentes . César F. Arias

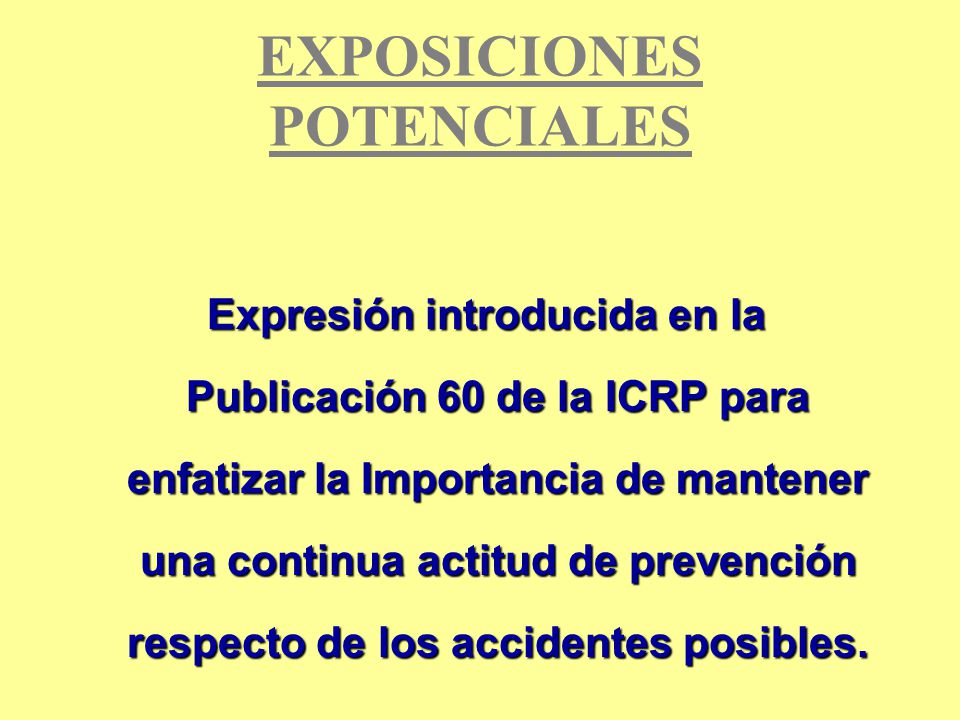

3 EXPOSICIONES POTENCIALES
Expresión introducida en la Publicación 60 de la ICRP para enfatizar la Importancia de mantener una continua actitud de prevención respecto de los accidentes posibles.

4 CONTROL SITUACIÓN NORMAL Las dosis de radiación se distribuyen
Las instalaciones, los equipos y las personas se comportan de acuerdo a lo previsto CONTROL Las dosis de radiación se distribuyen en el espacio y en el tiempo de modo previsible

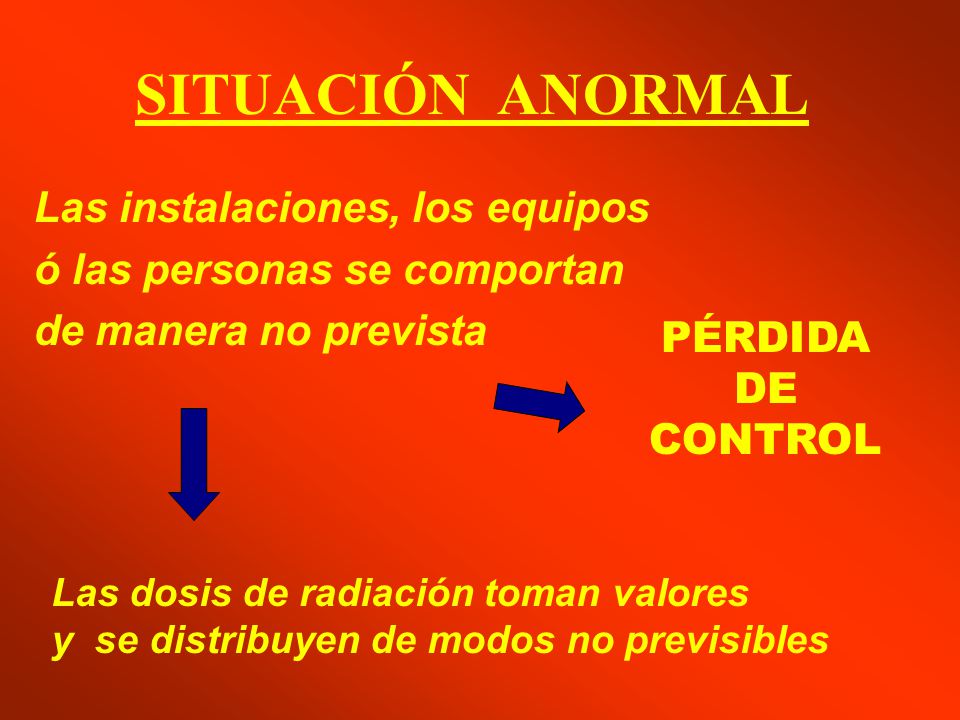

5 PÉRDIDA DE CONTROL SITUACIÓN ANORMAL
Las instalaciones, los equipos ó las personas se comportan de manera no prevista PÉRDIDA DE CONTROL Las dosis de radiación toman valores y se distribuyen de modos no previsibles

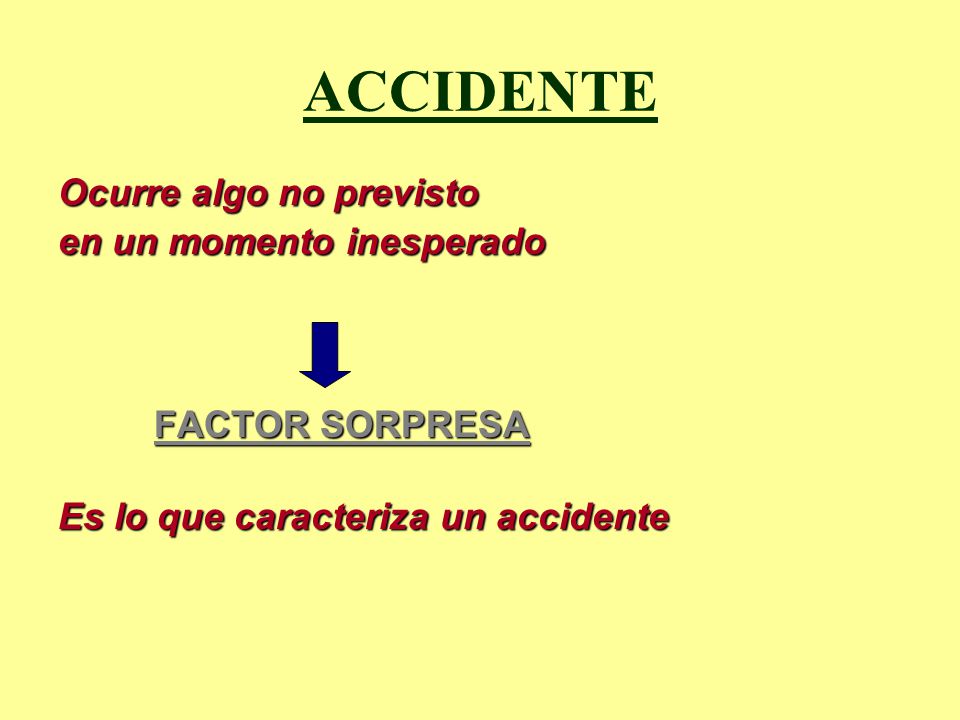

6 ACCIDENTE Ocurre algo no previsto en un momento inesperado
FACTOR SORPRESA Es lo que caracteriza un accidente

7 Cuándo un accidente habrá de ocurrir. Pero con suficiente conocimiento
No se puede puede suponer Cuándo un accidente habrá de ocurrir. Pero con suficiente conocimiento y experiencia pueden imaginarse los escenarios accidentales posibles. LA PREVENCIÓN ES POSIBLE

8 QUÉ SIGNIFICA PREVENIR ?
LIMITAR LA PROBABILIDAD de todas las secuencias de eventos imaginables que puedan conducir a un accidente

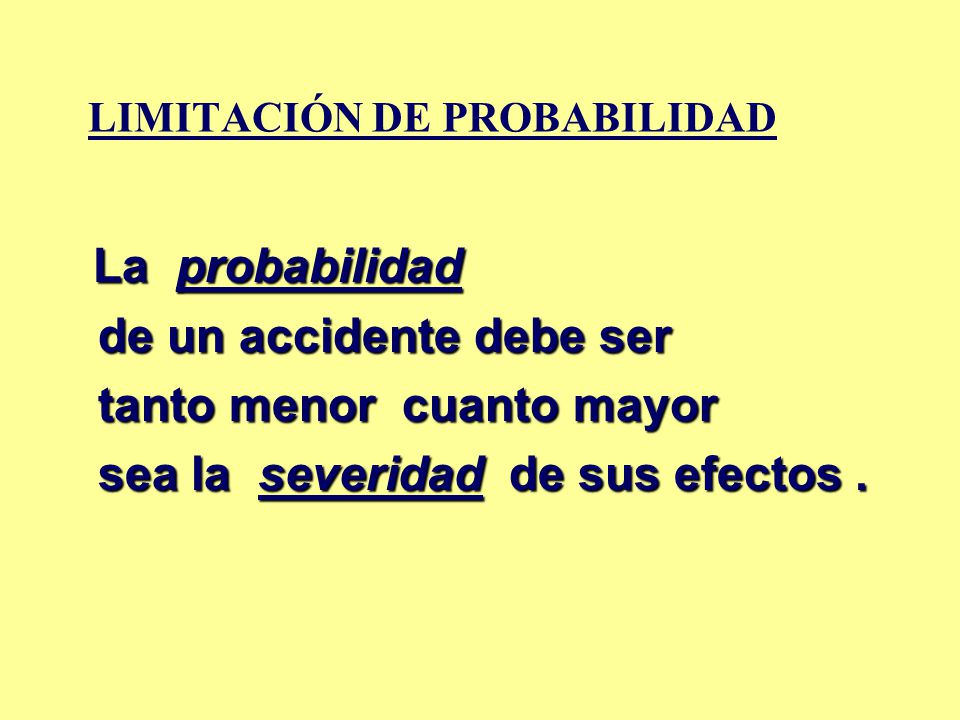

9 LIMITACIÓN DE PROBABILIDAD
La probabilidad de un accidente debe ser tanto menor cuanto mayor sea la severidad de sus efectos .

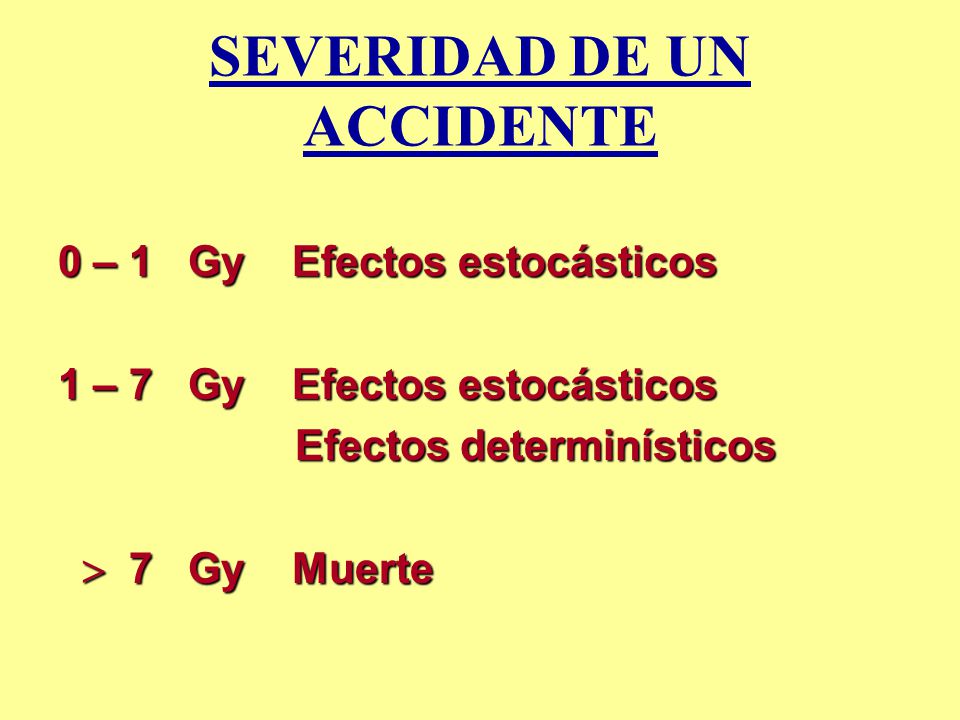

10 SEVERIDAD DE UN ACCIDENTE
0 – 1 Gy Efectos estocásticos 1 – 7 Gy Efectos estocásticos Efectos determinísticos  7 Gy Muerte

11 Figura 7 - Curva criterio para los trabajadores

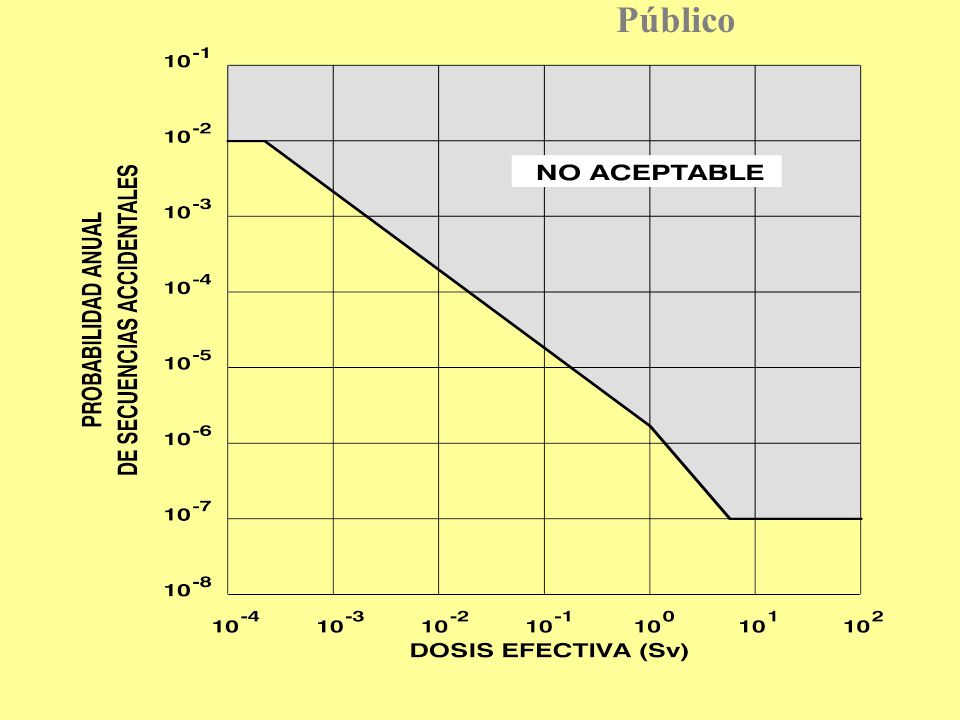

12 Público

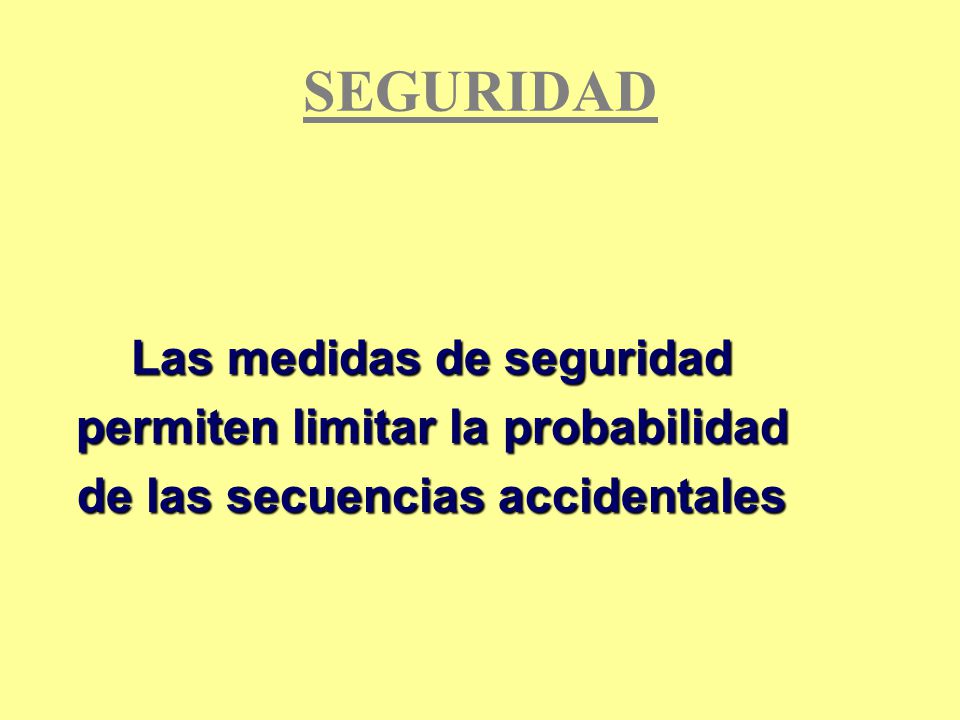

13 SEGURIDAD Las medidas de seguridad permiten limitar la probabilidad
de las secuencias accidentales

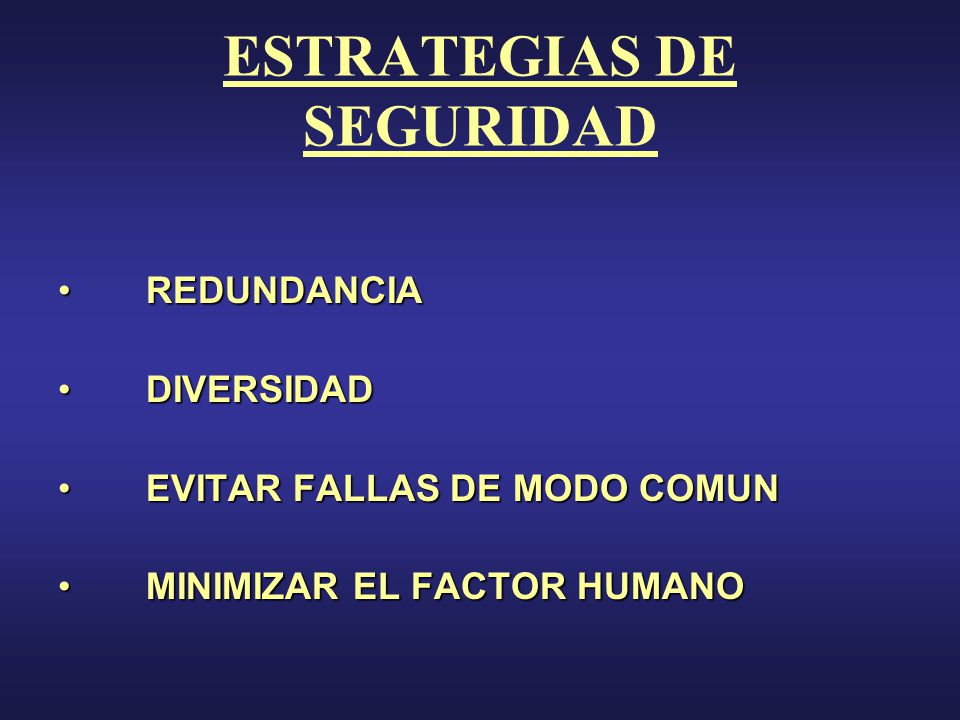

14 ESTRATEGIAS DE SEGURIDAD
REDUNDANCIA DIVERSIDAD EVITAR FALLAS DE MODO COMUN MINIMIZAR EL FACTOR HUMANO

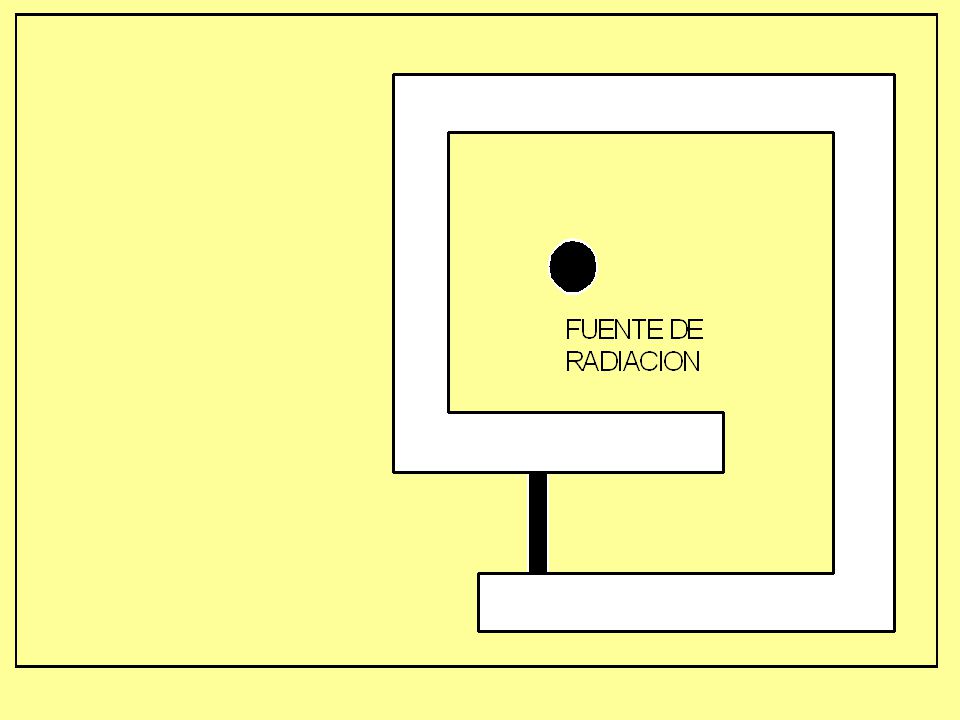

15

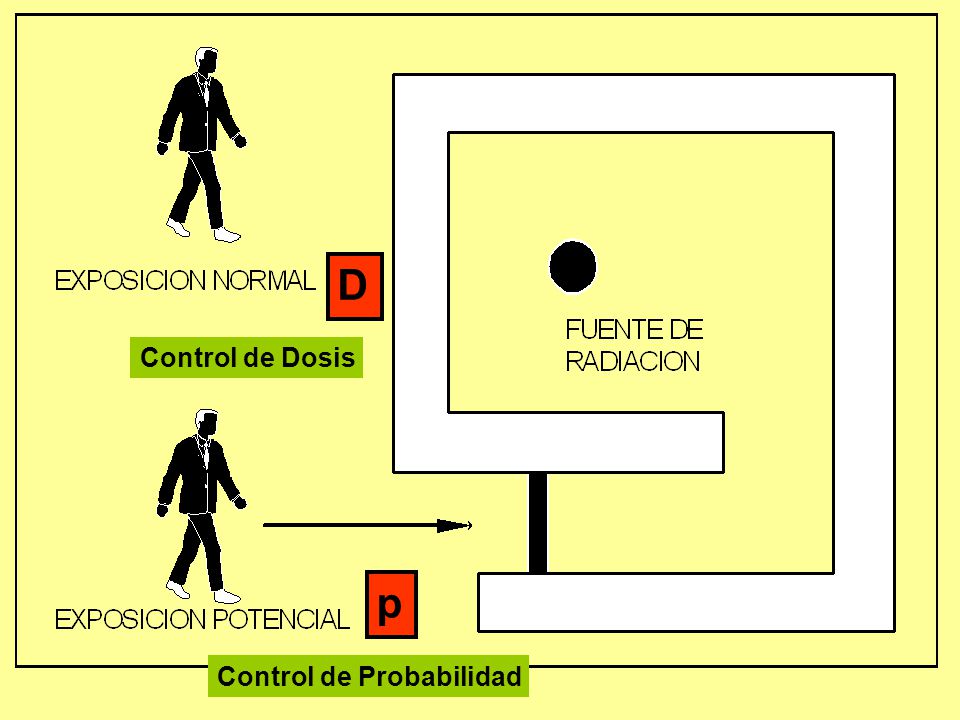

16 D Control de Dosis p Control de Probabilidad

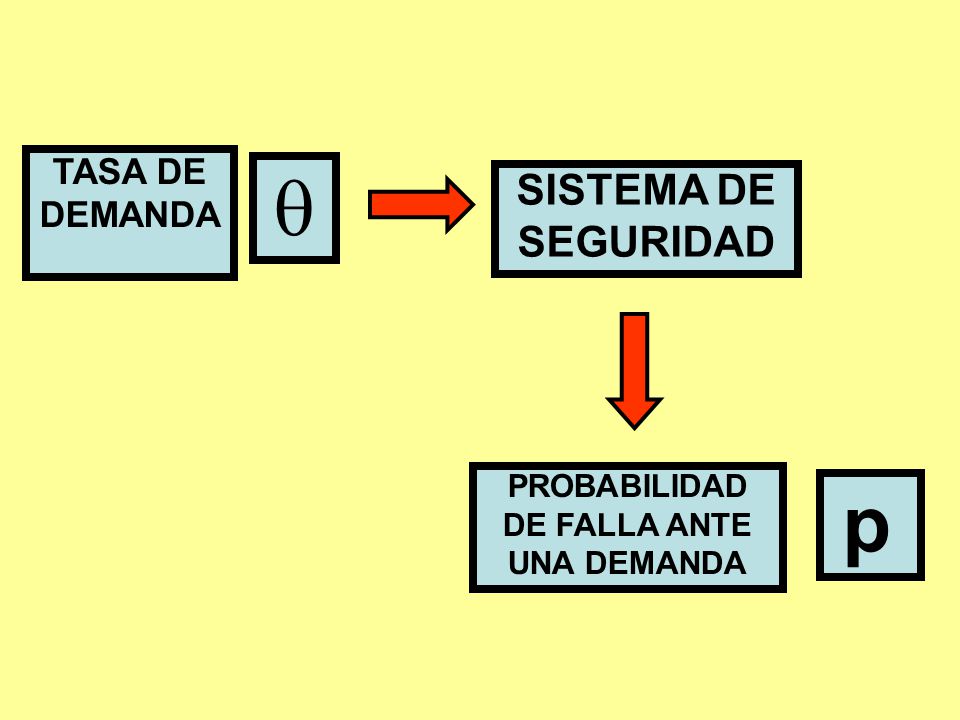

17 q p SISTEMA DE SEGURIDAD TASA DE DEMANDA PROBABILIDAD DE FALLA ANTE
UNA DEMANDA p

18 q P p θ: Tasa de Demanda Demanda / Tiempo
SISTEMA DE SEGURIDAD q P p θ: Tasa de Demanda Demanda / Tiempo p: Probabilidad de Falla del Sistema de Seguridad por Demanda P : Probabilidad de accidente / Tiempo P = θ . p

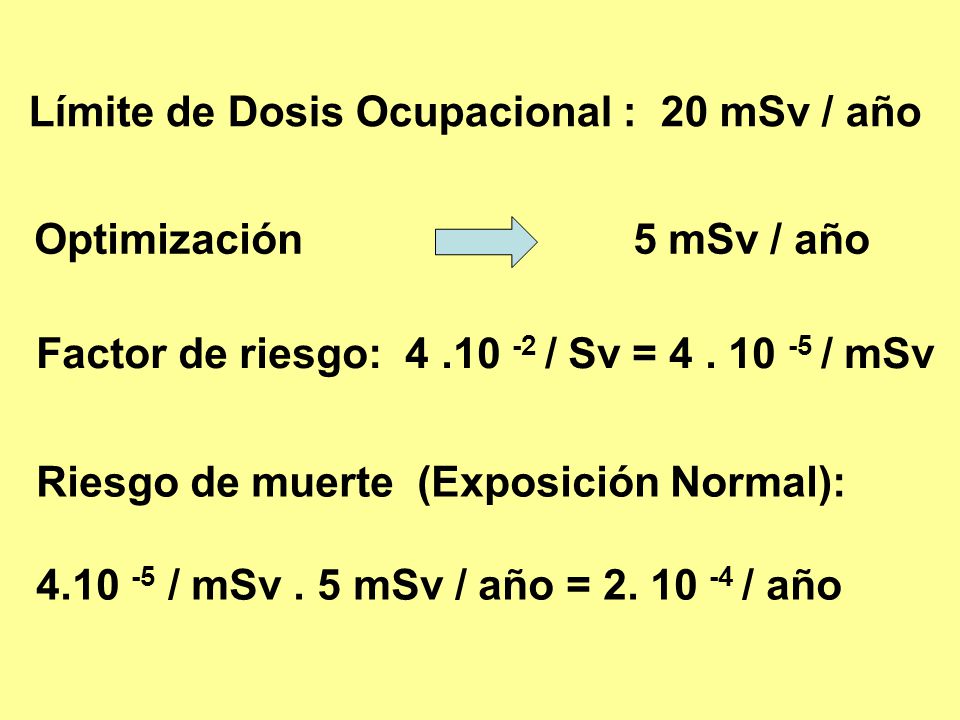

19 Límite de Dosis Ocupacional : 20 mSv / año
Optimización mSv / año Factor de riesgo: / Sv = / mSv Riesgo de muerte (Exposición Normal): / mSv . 5 mSv / año = / año

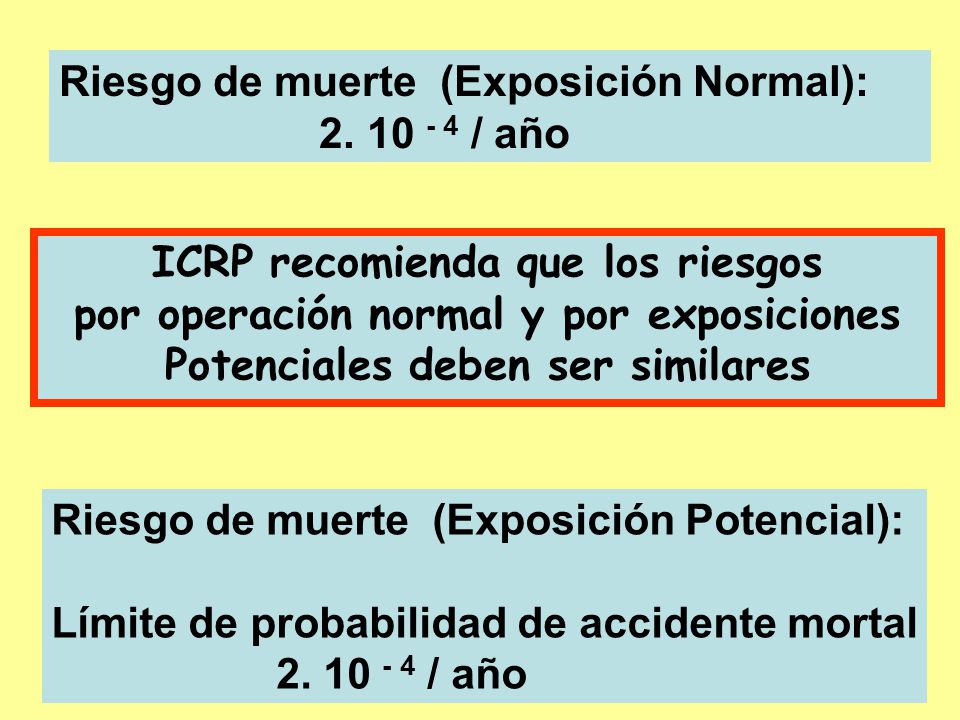

20 Riesgo de muerte (Exposición Normal): 2. 10 - 4 / año
ICRP recomienda que los riesgos por operación normal y por exposiciones Potenciales deben ser similares Riesgo de muerte (Exposición Potencial): Límite de probabilidad de accidente mortal / año

21 Probabilidad de falla maxima PL : 2. 10 - 4 por año
Limite de probabilidad de accidente mortal Ejemplo: θ: Tasa de Demanda: 200 / año La falla produce accidente mortal Cual debe ser la probabilidad de falla por demanda “p” máxima del sistema de seguridad ? PL = θ . pmax Probabilidad de falla maxima pmax = P / θ = 10-6

22 Arboles de Fallas .

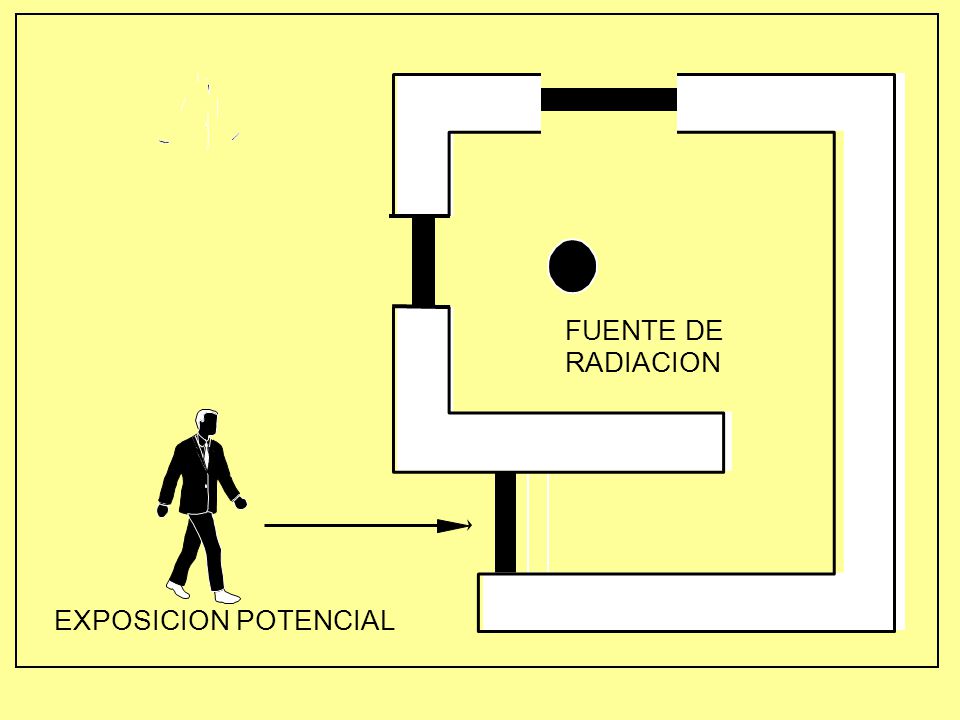

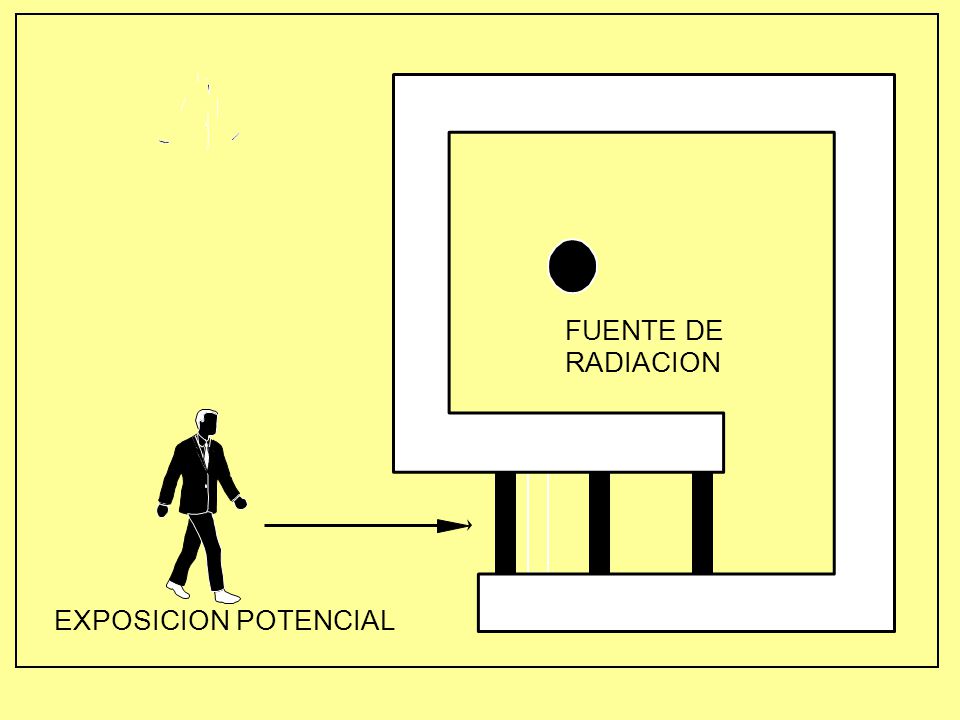

23 FUENTE DE RADIACION EXPOSICION POTENCIAL

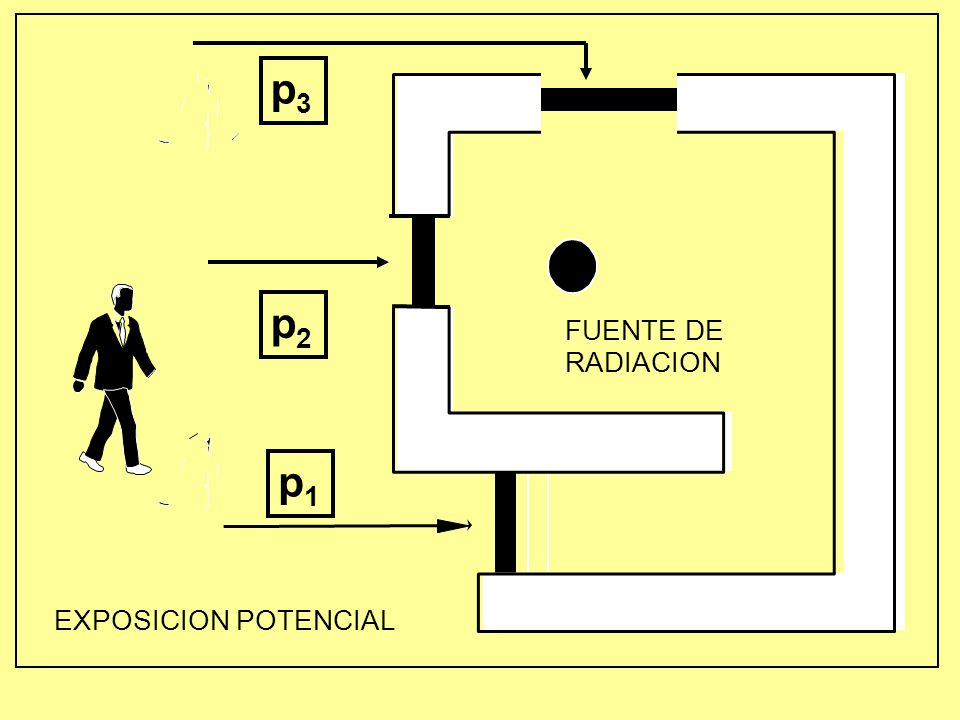

24 p3 p2 FUENTE DE RADIACION p1 EXPOSICION POTENCIAL

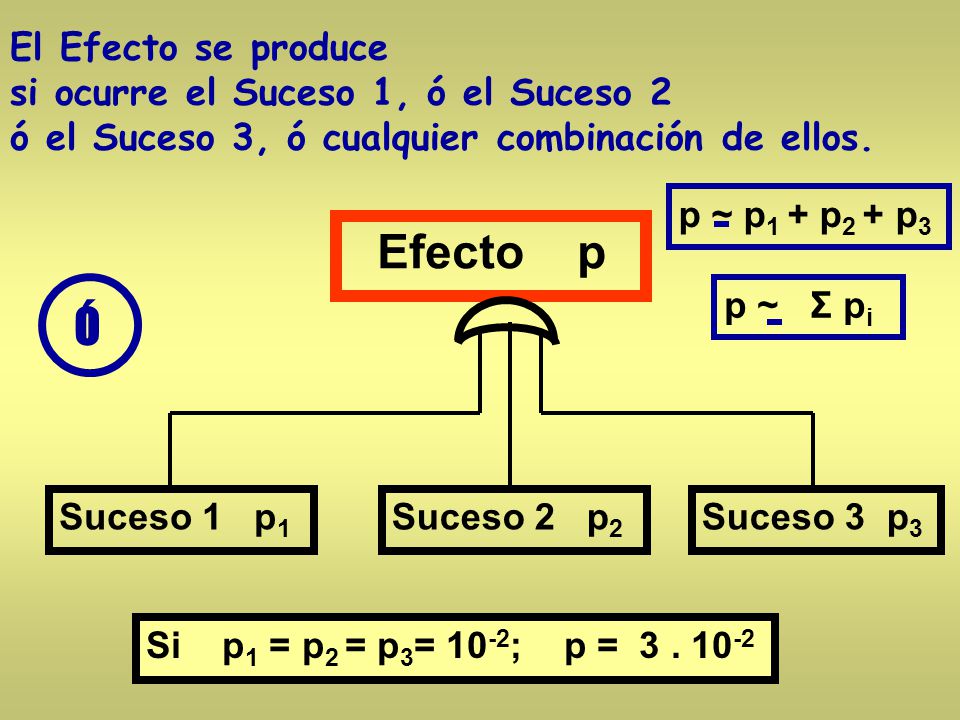

25 Ó El Efecto se produce si ocurre el Suceso 1, ó el Suceso 2
ó el Suceso 3, ó cualquier combinación de ellos. p ~ p1 + p2 + p3 Efecto p p ~ Σ pi Ó Suceso 2 p2 Suceso 1 p1 Suceso 3 p3 Si p1 = p2 = p3= 10-2; p =

26 FUENTE DE RADIACION EXPOSICION POTENCIAL

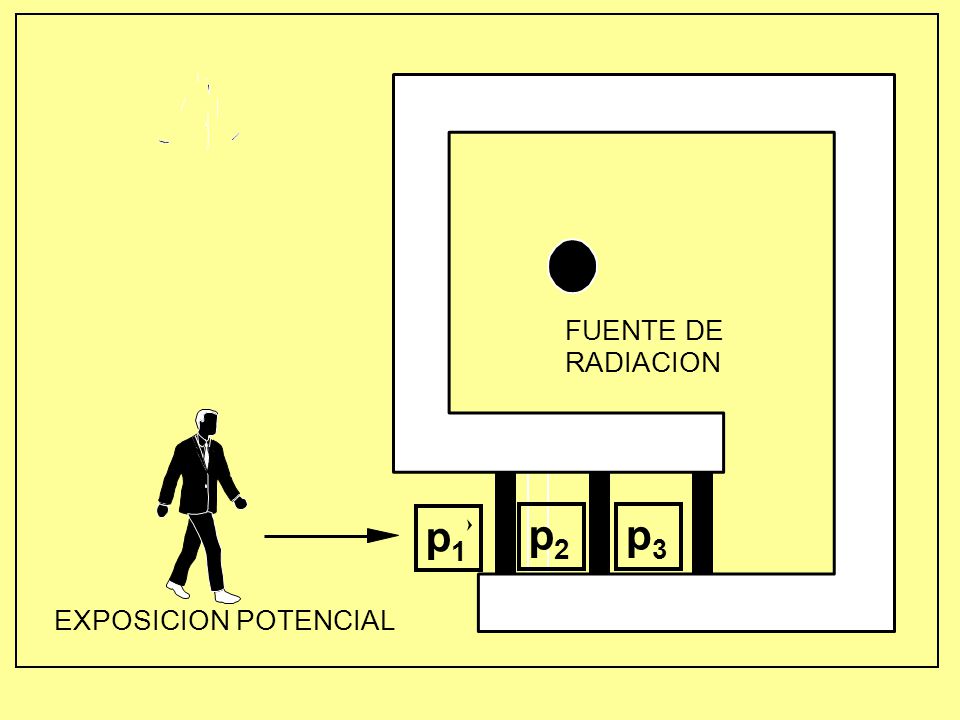

27 FUENTE DE RADIACION p1 p2 p3 EXPOSICION POTENCIAL

28 y El Efecto se produce sólamente
si ocurren el Suceso 1 y el Suceso 2 y el Suceso3. Efecto p p = p1 . p2 . p3 y Suceso 1 p1 Suceso 2 p2 Suceso 3 p3 Si p1 = p2 = p3= 10-2; p = 10-6

29 EJEMPLO PLANTA DE IRRADIACION

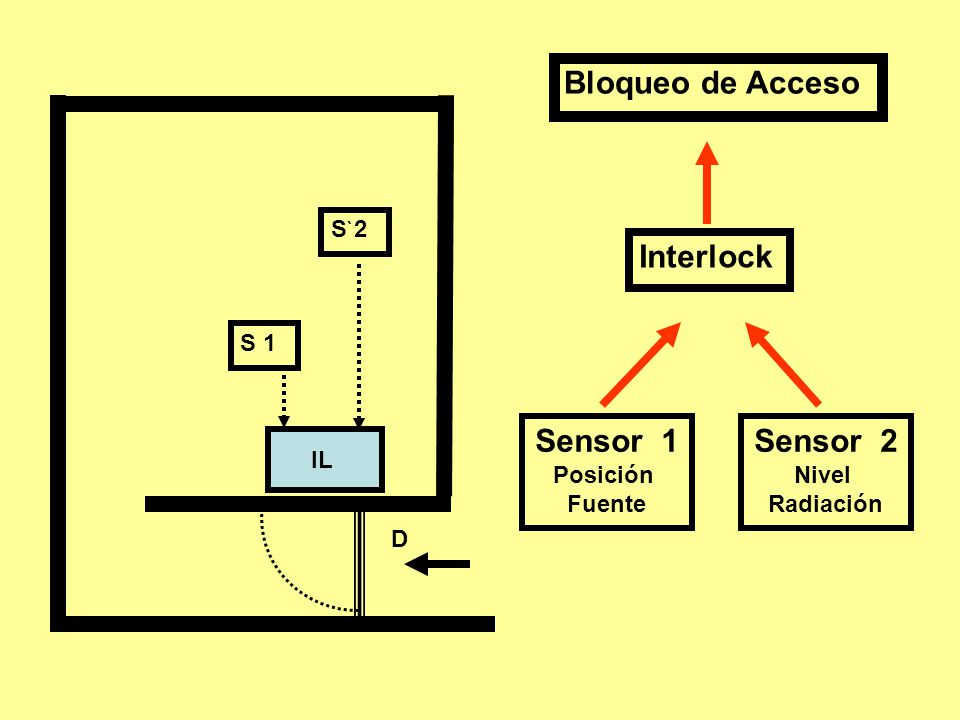

30 Bloqueo de Acceso Interlock Sensor 1 Sensor 2 S 2 ` S 1 Posición
Fuente Sensor 2 Nivel Radiación IL D

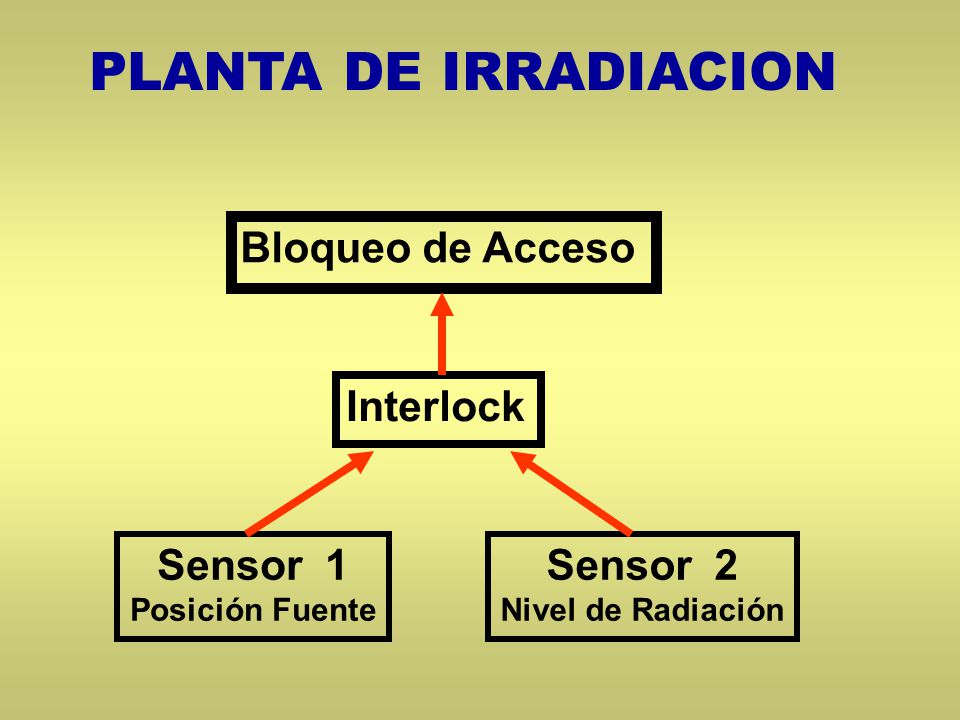

31 PLANTA DE IRRADIACION Bloqueo de Acceso Interlock Sensor 1 Sensor 2
Posición Fuente Sensor 2 Nivel de Radiación

32 Ó y Accidente p = p1 . p2 + p4 Interlock sin señal Falla Interlok
Sensor 1 p1 Falla Sensor 2 p2

33

34 ACCIDENTES RADIOLOGICOS.

35 César F. Arias
