SISTEMAS DE ACUEDUCTOS Y ALCANTARILLADOS

Presentaciones similares


Presentación del tema: "SISTEMAS DE ACUEDUCTOS Y ALCANTARILLADOS"— Transcripción de la presentación:

1 SISTEMAS DE ACUEDUCTOS Y ALCANTARILLADOS
SISTEMAS CONSTRUCTIVOS

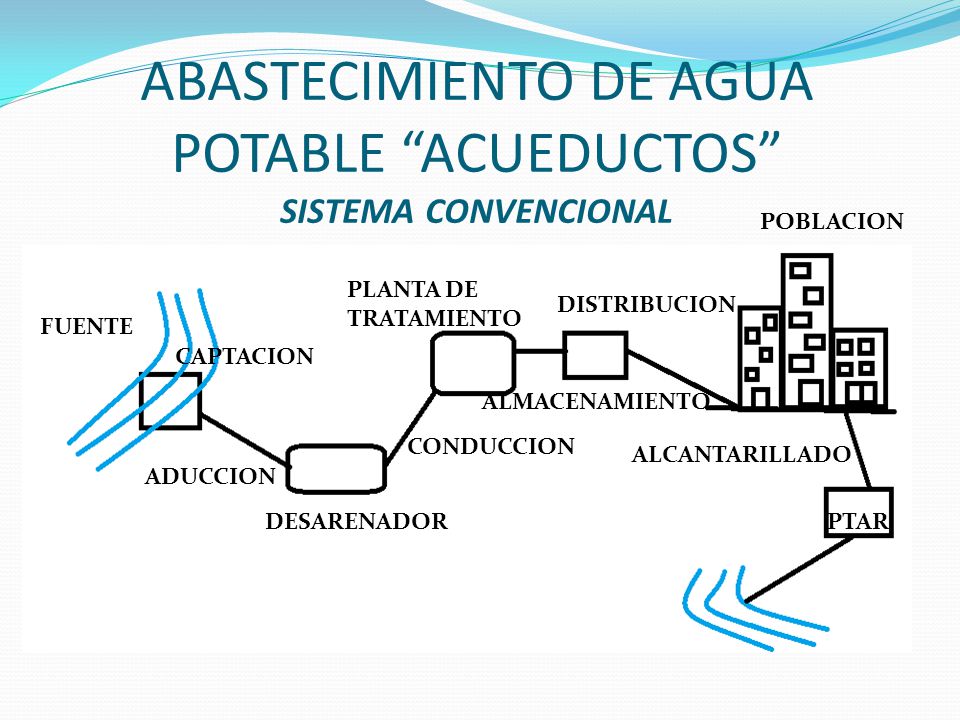

2 ABASTECIMIENTO DE AGUA POTABLE “ACUEDUCTOS” SISTEMA CONVENCIONAL
POBLACION PLANTA DE TRATAMIENTO DISTRIBUCION FUENTE CAPTACION ALMACENAMIENTO CONDUCCION ALCANTARILLADO ADUCCION DESARENADOR PTAR

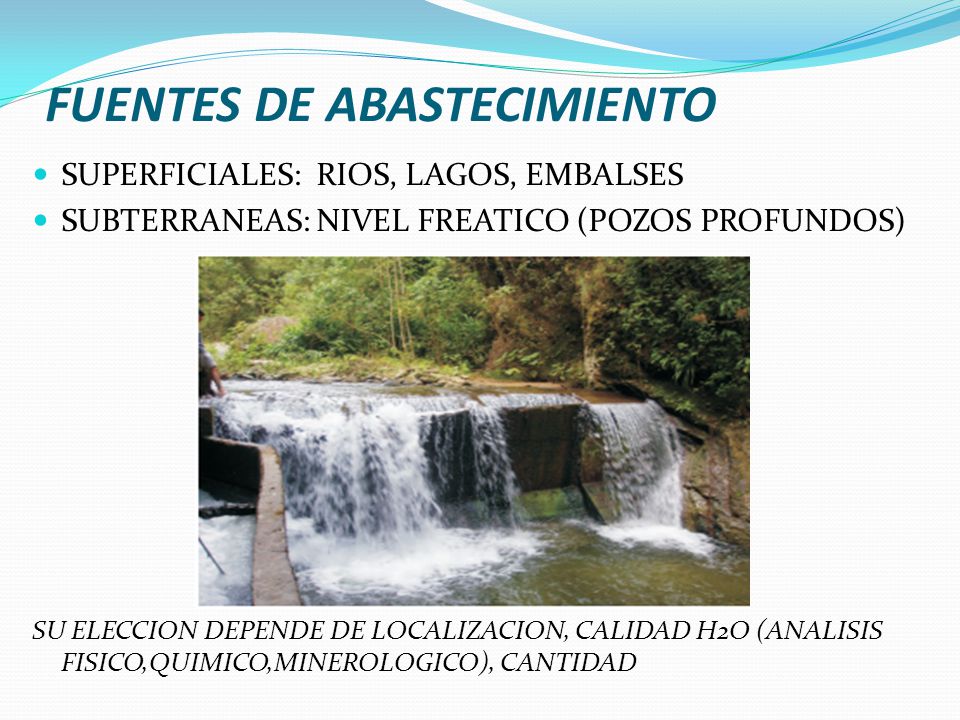

3 FUENTES DE ABASTECIMIENTO
SUPERFICIALES: RIOS, LAGOS, EMBALSES SUBTERRANEAS: NIVEL FREATICO (POZOS PROFUNDOS) SU ELECCION DEPENDE DE LOCALIZACION, CALIDAD H2O (ANALISIS FISICO,QUIMICO,MINEROLOGICO), CANTIDAD

4

5 HIDROSOGAMOSO

6

7

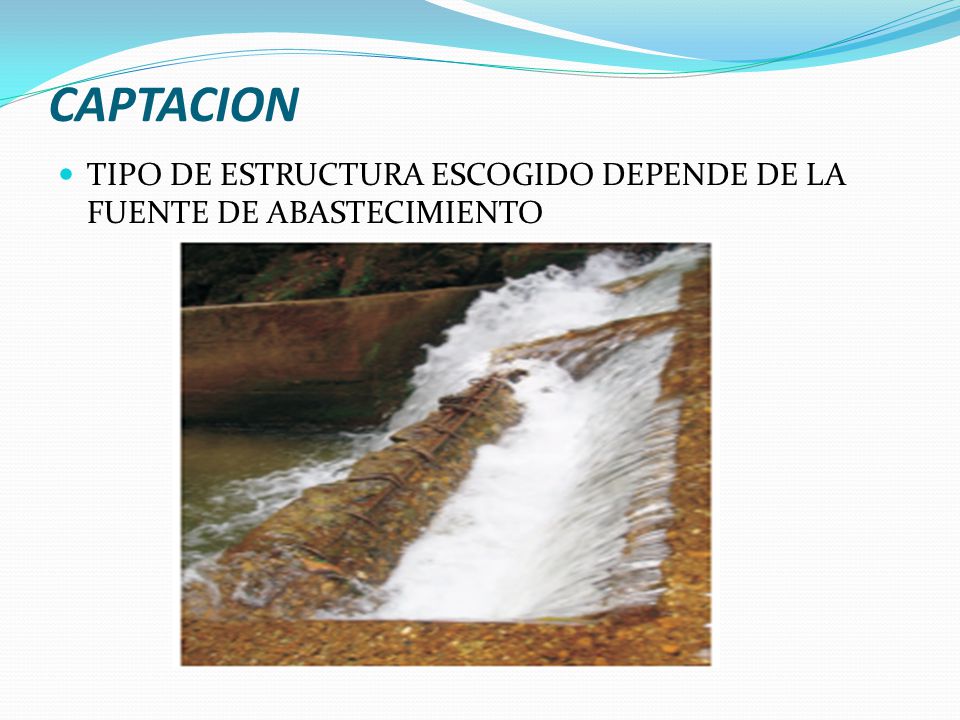

8 CAPTACION TIPO DE ESTRUCTURA ESCOGIDO DEPENDE DE LA FUENTE DE ABASTECIMIENTO

9 ADUCCION CONDUCE EL H2O CRUDA ENTRE LA BOCATOMA Y EL DESARENADOR. GENERALMENTE ES A FLUJO LIBRE (CANALES ABIERTOS); O CANALES CERRADOS

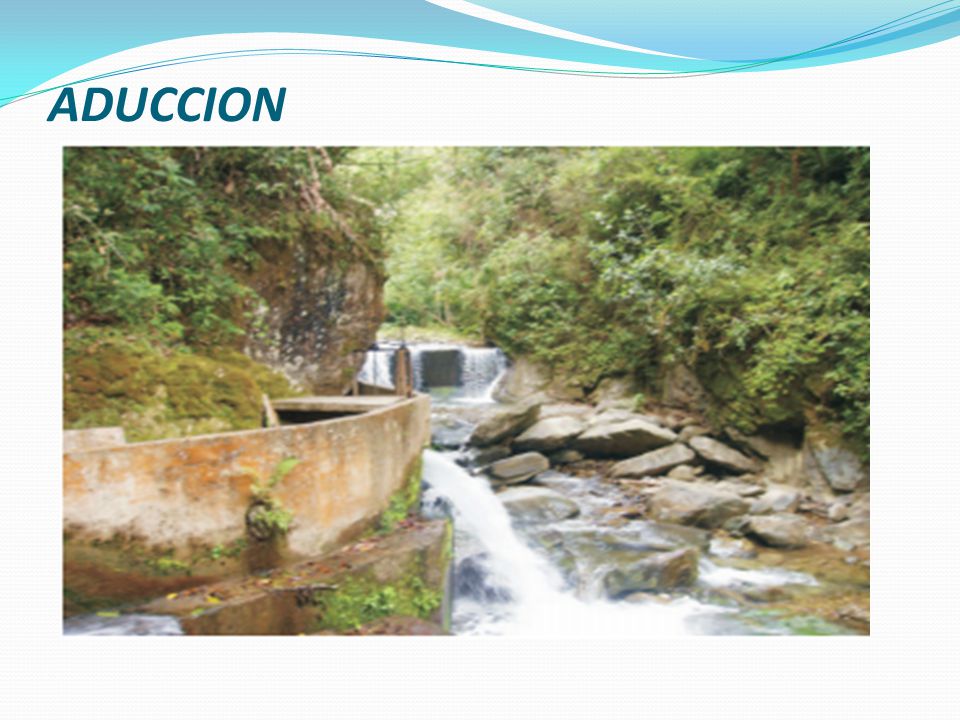

10 ADUCCION

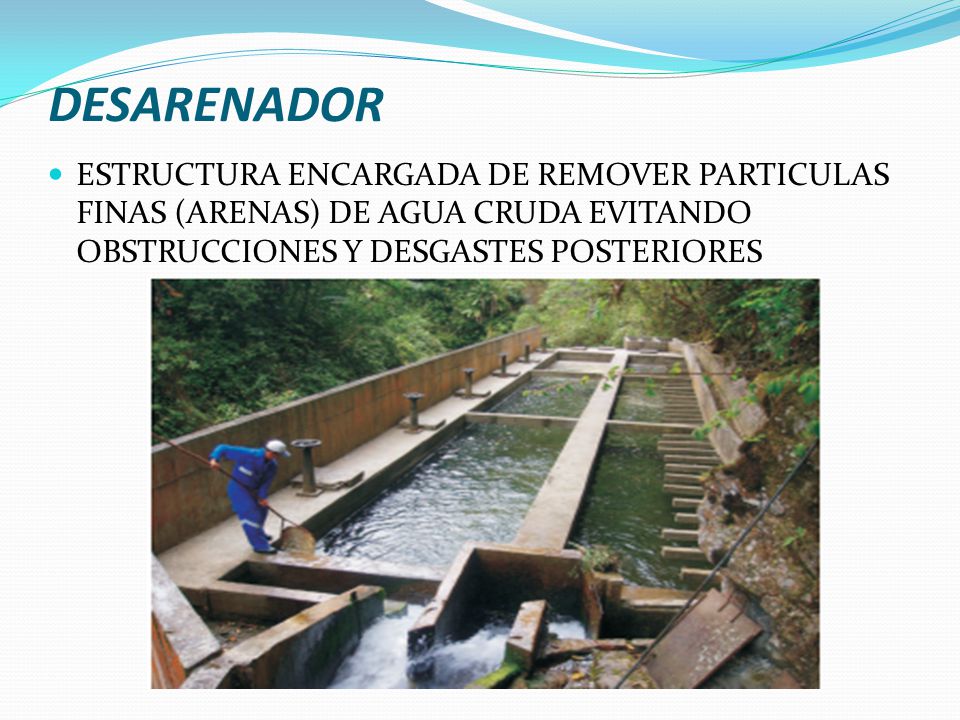

11 DESARENADOR ESTRUCTURA ENCARGADA DE REMOVER PARTICULAS FINAS (ARENAS) DE AGUA CRUDA EVITANDO OBSTRUCCIONES Y DESGASTES POSTERIORES

12 CONDUCCION TRANSPORTA H2O ENTRE DESARENADOR Y PLANTA DE TRATAMIENTO. PUEDE CONSTRUIRSE A PRESION

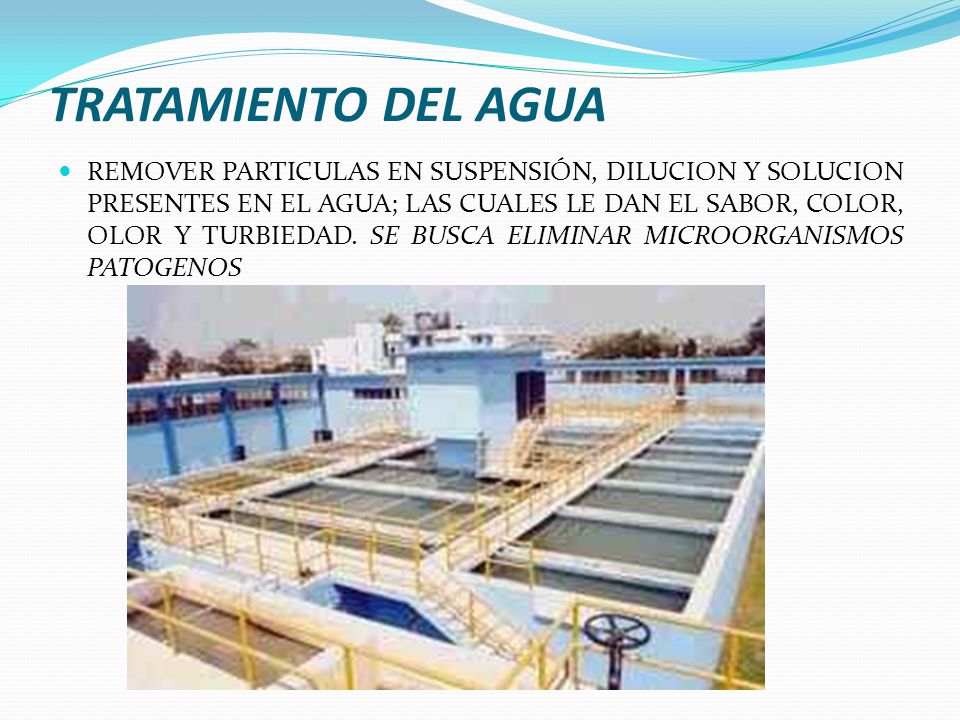

13 TRATAMIENTO DEL AGUA REMOVER PARTICULAS EN SUSPENSIÓN, DILUCION Y SOLUCION PRESENTES EN EL AGUA; LAS CUALES LE DAN EL SABOR, COLOR, OLOR Y TURBIEDAD. SE BUSCA ELIMINAR MICROORGANISMOS PATOGENOS

14 ALMACENAMIENTO SE HACE NECESARIO ALMACENAR DEBIDO A QUE EN CIERTAS HORAS EL SUMINISTRO ES MAYOR QUE LA DEMANDA.

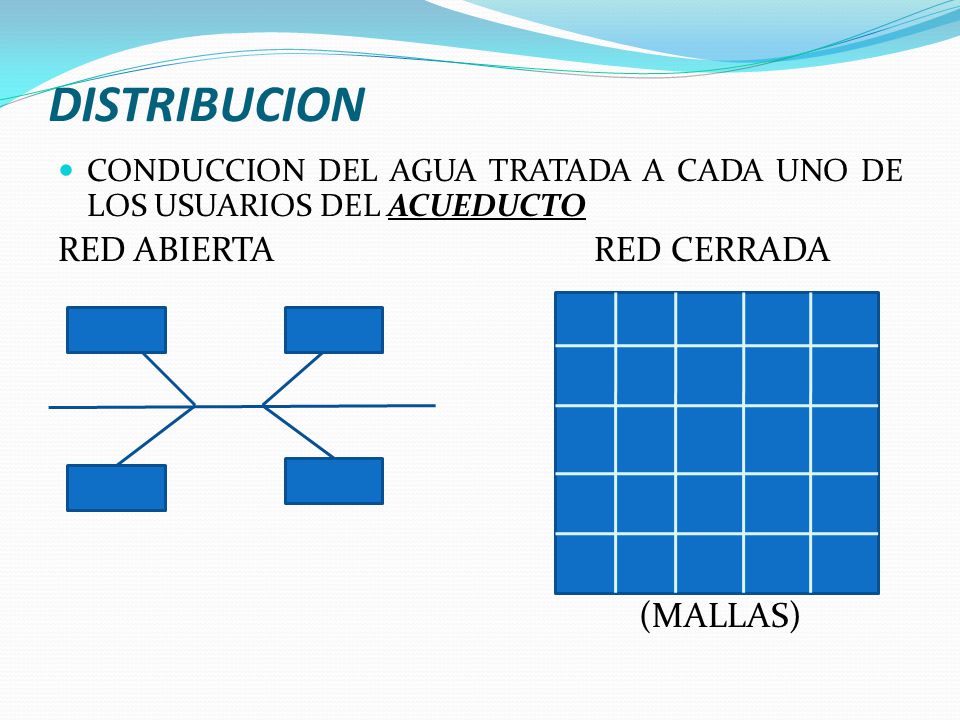

15 DISTRIBUCION RED ABIERTA RED CERRADA (MALLAS)
CONDUCCION DEL AGUA TRATADA A CADA UNO DE LOS USUARIOS DEL ACUEDUCTO RED ABIERTA RED CERRADA (MALLAS)

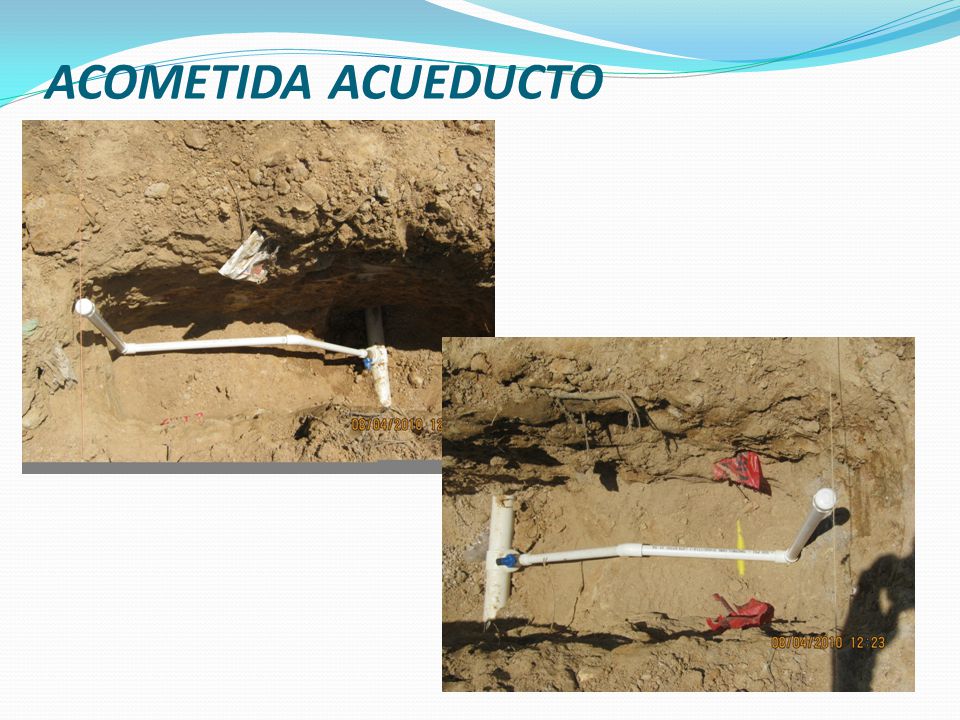

16 ACOMETIDA ACUEDUCTO

17 ALCANTARILLADOS SANITARIOS PLUVIAL COMBINADOS

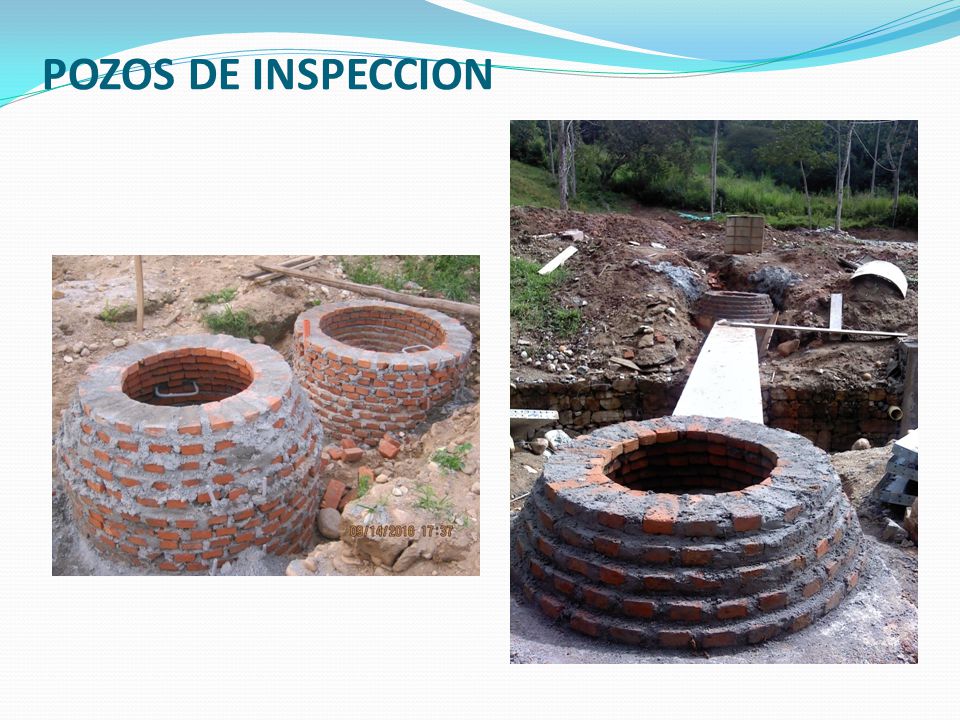

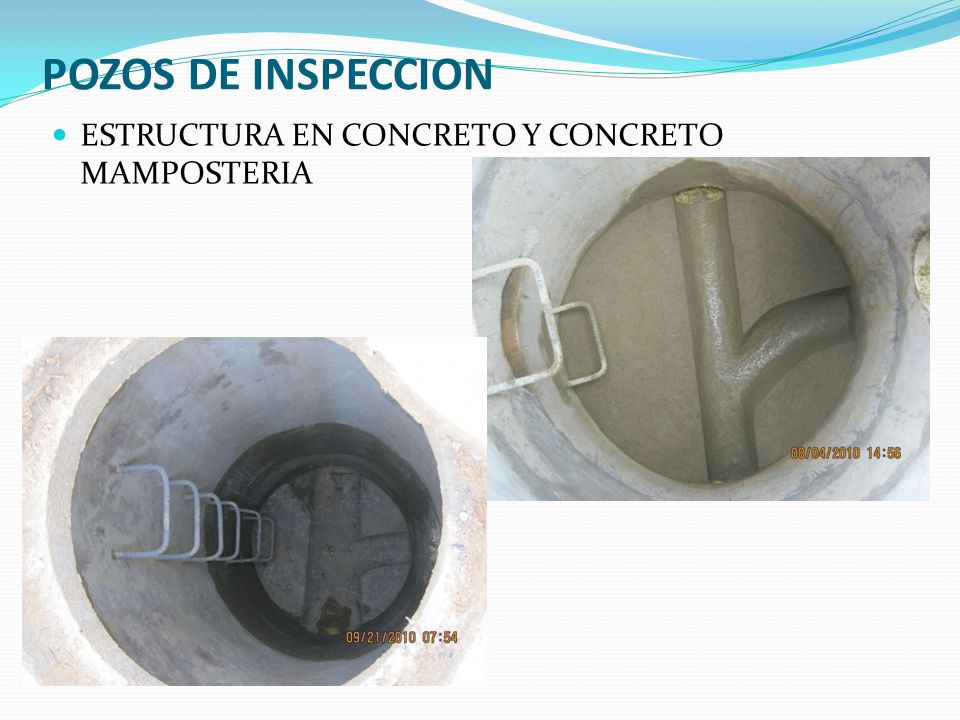

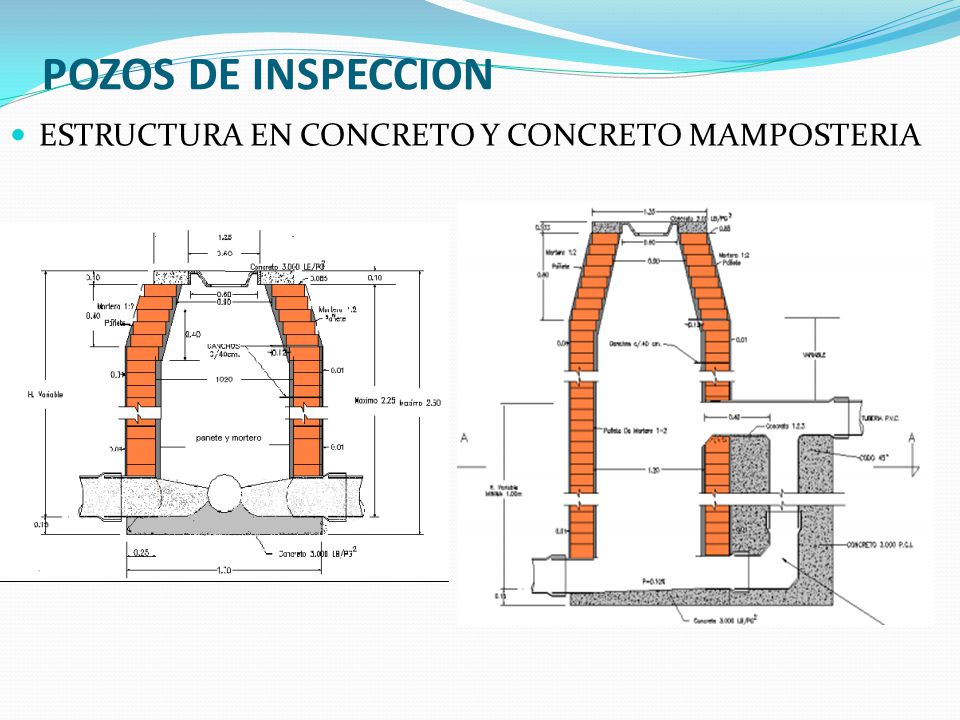

18 POZOS DE INSPECCION ESTRUCTURA EN CONCRETO Y CONCRETO MAMPOSTERIA

19 POZOS DE INSPECCION ESTRUCTURA EN CONCRETO Y CONCRETO MAMPOSTERIA

20 POZOS DE INSPECCION

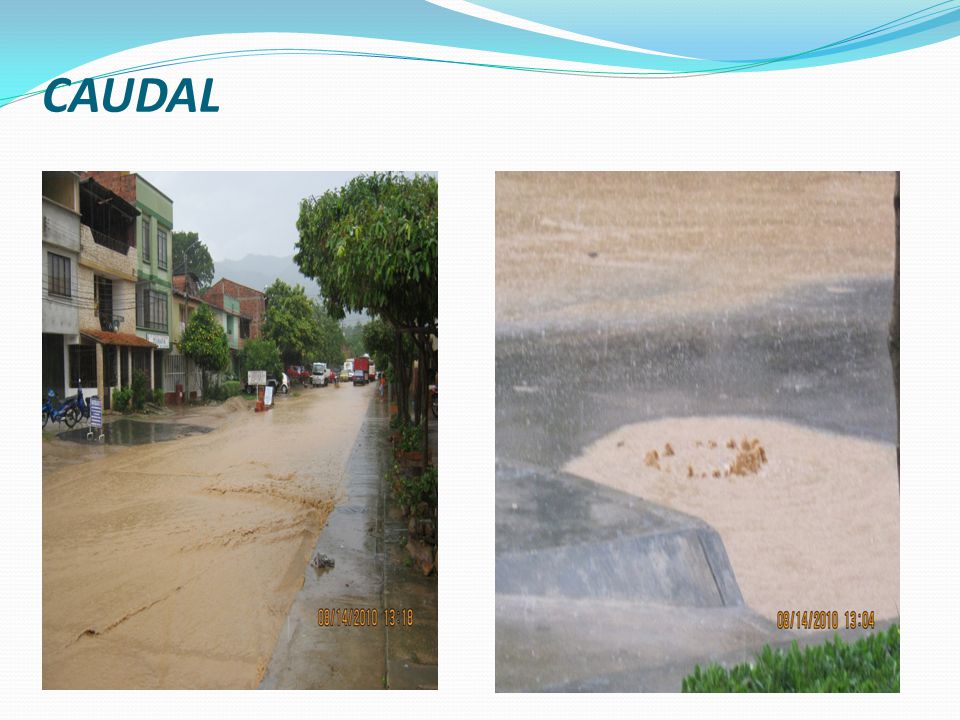

21 CAUDAL

22 SUMIDEROS

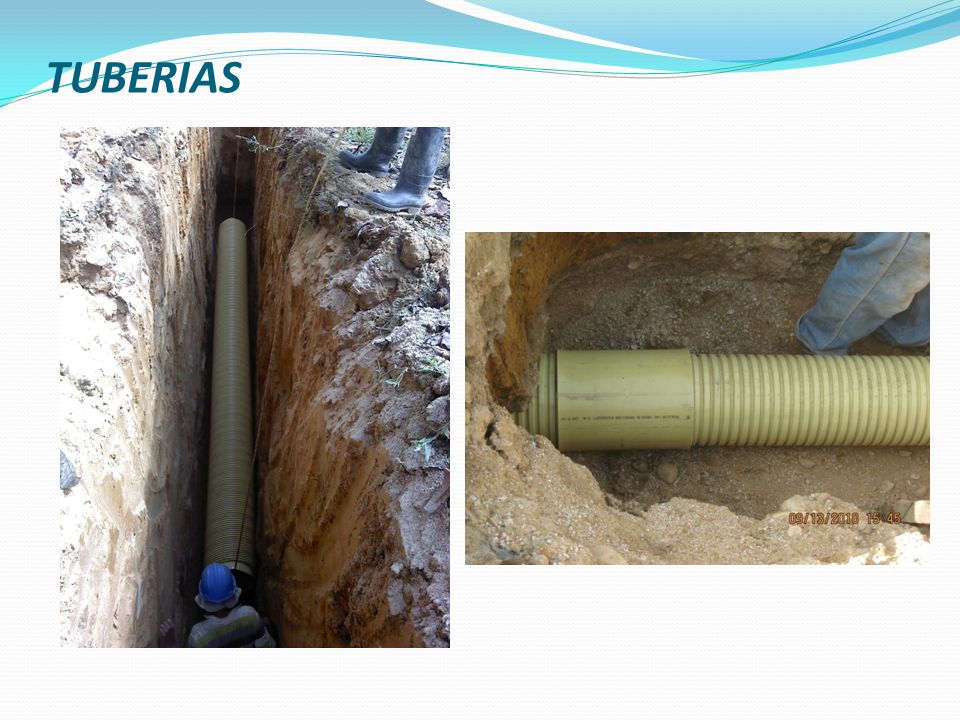

23 TUBERIAS

24 TUBERIAS

25 TUBERIAS

26 TUBERIAS

27 TUBERIAS

28 TUBERIAS

29 DOMICILIARIA 1. TUBERIA RED PPAL (COLECTOR) 2. SILLA YEE O SILLA TEE
3. CODO X 45° , CUANDO SE REQUIERA 4. TUBERIA PVC DE 160mm (6”) 5. ABRAZADERAS

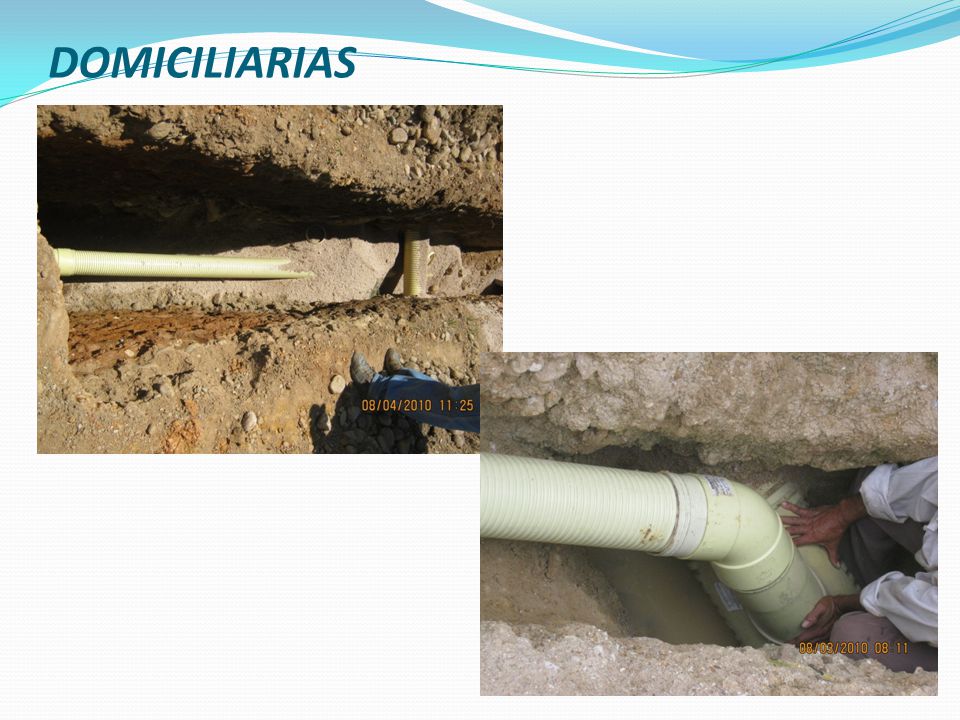

30 DOMICILIARIAS

31 DOMICILIARIAS

32 FIN
