PCs de escritorio por dentro y por fuera

Presentación del tema: "PCs de escritorio por dentro y por fuera"— Transcripción de la presentación:

1 Diseño e implementación de soluciones de Dispositivos Conectados para Pequeñas y Medianas Empresas

2 PCs de escritorio por dentro y por fuera
Capítulo 2 PCs de escritorio por dentro y por fuera

3 Objetivos Identificar los componentes de una computadora de escritorio
Identificar el procesador instalado y sus atributos dentro de una computadora de escritorio Describir y reconocer las diferencias entre los distintos tipos de memoria contenidas en una computadora de escritorio Describir las medidas de seguridad. Debe incluirse la seguridad personal y de datos, protección contra descargas elétricas y electrostáticas en computadoras de escritorio Evaluar e implementar condiciones ambientales aceptables para las computadoras de escritorio Instalar y actualizar el sistema, los componentes y los accesorios dentro de una computadora de escritorio Configurar la BIOS, esto incluye la identificación de la versión de la BIOS, acceder a la BIOS y configurar las características de la BIOS de una computadora de escritorio

4 Componentes para PCs de escritorio
Las computadoras de escritorio están configuradas con los siguientes tipos de componentes: Carcasa Fuente de alimentación Tarjeta madre Procesador o Unidad Central de Procesamiento (CPU) RAM (Memoria volátil) Unidades de disco duro (dispositivos de almacenamiento persistentes) CD/DVD (dispositivos de almacenamiento persistentes) Tarjeta de vídeo (dispositivo de salida) Componente de Redes (dispositivo de entrada/salida)

5 PCs de escritorio de negocios
Actualmente, HP tiene cuatro tipos de categorías de computadora de escritorio de negocios: PC de escritorio esencial PC de escritorio avanzada PC de escritorio Elite PC de escritorio todo en uno

6 Estación de trabajo Las características de la estación de trabajo incluyen: Procesador de alta velocidad Unidades de disco duro de alto rendimiento (HDD) Memoria significativa Capacidad de expansión alta

7 Carcasa de la PC de escritorio
La carcasa de la PC de escritorio incluye: Chasis Fuente de alimentación Bahías de unidad interna Bahías de unidad externa Puertos E/S y conectores

8 Medidas de seguridad Precauciones de seguridad Condiciones ambientales
Seguridad física y comodidad Seguridad eléctrica Condiciones ambientales Ventilación Temperatura Humedad Interferencia magnética

9 Precauciones de seguridad: Seguridad física
Reduzca el riesgo potencial de la seguridad física al verificar su postura durante la instalación, mantenimiento y uso Las recomendaciones adicionales incluyen: Use sus piernas y no la espalda para levantar e instalar el equipo Utilice guantes para evitar bordes afilados Coloque el monitor a la altura de los ojos Coloque el monitor a una distancia adecuada de los ojos Confirme que la iluminación de la habitación sea suficiente Descanse los ojos de vez en cuando Ajuste la altura del asiento para asegurarse que las manos no están por encima de los codos Ajuste el asiento para apoyar la espalda baja Tome pequeños descansos

10 Precauciones de seguridad: Seguridad eléctrica
Conecte, de forma segura, a una toma eléctrica de tierra Dos principales riesgos de seguridad eléctrica son: Descarga eléctrica (s) Descarga electrostática (ESD) Opciones de protección: Protector para sobretensiones Banda antiestática de muñeca Correa antiestática de pie Conexión a tierra Mat

11 Condiciones ambientales:
Directrices de ventilación

12 Condiciones ambientales: Temperatura
La temperatura adecuada es importante El aumento de la temperatura dentro de la computadora de escritorio puede causar: El sobrecalentamiento de los componentes Reinicio espontáneo Daños permanentes a los componentes

13 Condiciones ambientales: Humedad
La cantidad de vapor de agua en el aire Un poco de humedad puede ser beneficioso Las organizaciones comerciales mantienen, aproximadamente, 50% de humedad en aulas de informática La administración de la humedad es posible con lo siguiente: Aire acondicionado compatible Humidificador Deshumidificador

14 Condiciones ambientales: Magnéticas
Interferencia magnética Puede afectar los datos almacenados en la unidad del disco duro de una computadora de escritorio Los datos se desordenan y ya no son accesibles

15 Condiciones ambientales: Recomendaciones
He aquí algunas recomendaciones para las condiciones ambientales: Coloque la computadora de escritorio en una zona que esté relativamente fresca y que proporcione una ventilación suficiente Coloque la computadora sobre una superficie firme y plana. Deje, por lo menos, 10 centímetros de espacio a cada lado para el flujo de aire Asegúrese que la habitación donde se encuentra la computadora de escritorio tiene la capacidad de proporcionar niveles consistentes de temperatura y humedad Mantenga todos los imanes grandes lejos de la computadora para evitar posibles pérdidas de datos

16 Apertura de la carcasa Requiere el conocimiento y la formación para hacerlo

17 Cómo abrir la carcasa: Medidas de seguridad
Desconecte de la toma de corriente de tierra Protegerse contra: Descargas electrostáticas (ESD) Protéjase usando: Banda antiestática de muñeca Correa antiestática de pie Tapete de tierra Algunas precauciones de seguridad adicionales incluyen: No intente abrir o reparar la fuente de alimentación de la computadora de escritorio No intente abrir o reparar las unidades de disco duro o unidades de CD/DVD (s) Coloque la computadora sobre una superficie limpia y estable Permita que los componentes internos se enfríen antes de trabajar con ellos

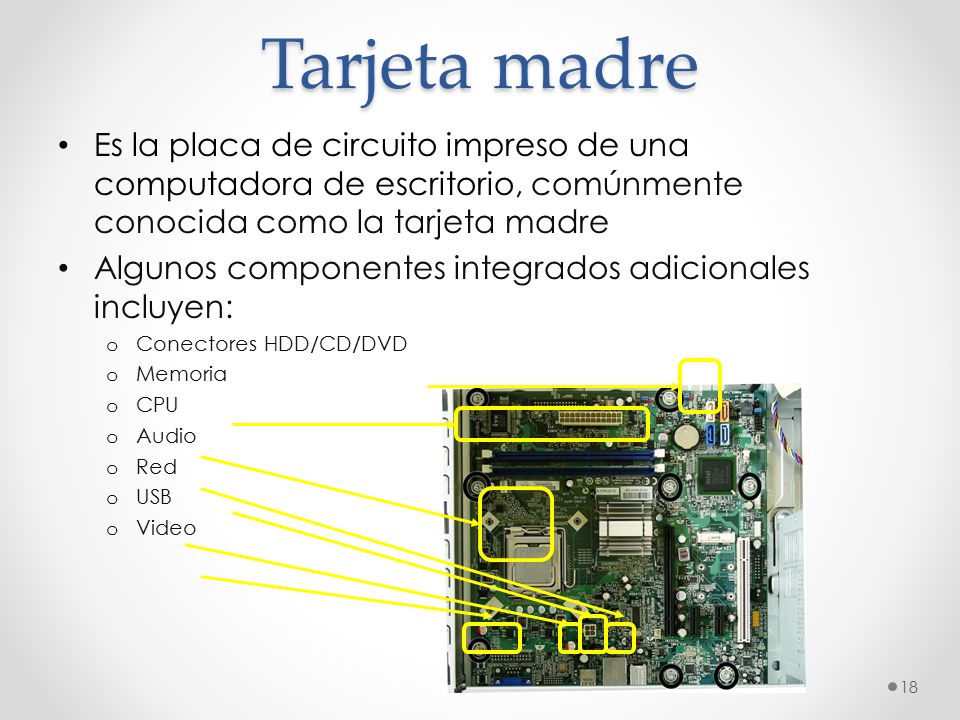

18 Tarjeta madre Es la placa de circuito impreso de una computadora de escritorio, comúnmente conocida como la tarjeta madre Algunos componentes integrados adicionales incluyen: Conectores HDD/CD/DVD Memoria CPU Audio Red USB Video

19 Familias de procesadores
Una familia del procesador es un grupo de procesadores basados en una arquitectura de diseño fundamental Una generación es un diseño nuevo del procesador basado en la arquitectura dentro de una familia de procesadores

20 Procesador de 32-Bit Los ejemplos incluyen:
Pentium Celeron Soporte de memoria RAM de 4 GB No se pueden ejecutar aplicaciones o sistemas operativos de 64 bits

21 Familia de procesadores: Basado en x 64
Arquitectura IA-64 Intel Core 2 Solo Intel Core 2 Duo (doble núcleo) Doble Núcleo o Dual Core Un CPU sencillo que alberga dos procesadores de núcleo interno Cuádruple Núcleo o Quad Core Una carcasa única de CPU con cuatro procesadores de núcleo interno Última generación de la familia del procesador basado en x64: Intel – i7 AMD – Phenom II X6

22 Disipador de calor Es un dispositivo metálico diseñado para absorber y disipar el calor generado por el procesador Un disipador de calor activo requiere la adición de un ventilador Un disipador de calor pasivo no requiere la adición de un ventilador

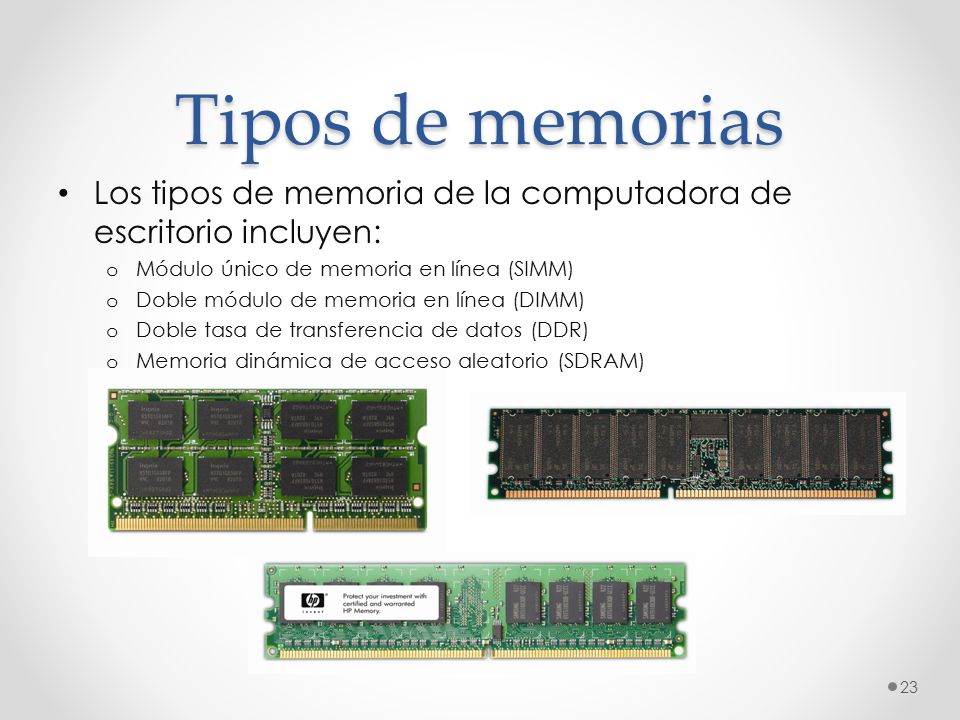

23 Tipos de memorias Los tipos de memoria de la computadora de escritorio incluyen: Módulo único de memoria en línea (SIMM) Doble módulo de memoria en línea (DIMM) Doble tasa de transferencia de datos (DDR) Memoria dinámica de acceso aleatorio (SDRAM)

24 Instalación de la memoria
Solo una ranura Permite zócalos de memoria a ser ocupadas de una en una Ranuras pares Requiere de dos zócalos de memoria a ocuparse con SIMMs idénticos Cuatro ranuras Requiere que se ocupen todos (4) los zócalos de memoria Doble canal Amplía la ruta de datos de 128 bits A veces se requiere que se ocupen dos ranuras con DIMMs idénticos

25 Video incorporado Es el video integrado en la tarjeta madre
Ahorra espacio y ayuda a la ventilación Algunas opciones de conectividad de video a bordo comunes incluyen: VGA de 15 pines Video separado (S-video) Interfaz de vídeo digital (DVI) Interfaz multimedia de alta definición(HDMI)

26 Entradas y salidas incorporadas
La conectividad de entrada y salida de los componentes está integrada en la tarjeta madre Algunas opciones de puertos de E/S a bordo más comunes incluyen: Sistema personal 2 (PS2) Audio Red USB Firewire

27 Fuente de alimentación
La fuente de alimentación es el componente más importante de una computadora de escritorio Capaz de manejar hasta 240 voltios de entrada Algunos se deben cambiar manualmente a partir de 115/120 voltios a 230/240 voltios Un ventilador ayuda a proteger la fuente de alimentación del sobrecalentamiento Interruptor manual

28 Firmware El firmware es un programa o conjunto de instrucciones que están incrustados en un componente de hardware o un chip Algunos componentes utilizan el firmware para comunicarse con otros componentes de hardware y software Las actualizaciones de firmware pueden ser requeridas por algunos componentes para solucionar un problema o mejorar el uso de componentes El firmware está instalado o escrito en la memoria de solo lectura de un componente (ROM)

29 Configuración de la BIOS
El sistema básico de entrada/salida (BIOS) proporciona el nivel más bajo de información de la configuración necesaria para la comunicación entre los componentes del sistema El programa de configuración de la BIOS proporciona las siguientes opciones: Hora y fecha del sistema Idioma Activar/Desactivar componentes Opciones de energía Secuencia de arranque

30 Arrancar la computadora
Los pasos generales para el arranque de la computadora son los siguientes: Se realiza un encendido automático (POST) Se ejecutan las instrucciones y la información de la BIOS Se localiza el sistema operativo (SO) Se inicia el sistema operativo Si es el caso, se solicitan credenciales de inicio de sesión

31 Actualizaciones Las actualizaciones de la computadora de escritorio pueden costar tiempo y dinero si no se realizan correctamente Algunos pasos de actualización recomendados incluyen: Recopilar la información más precisa y actualizada en el sistema Abrir la carcasa para revisar la configuración física Las opciones disponibles de investigación Determinar si el objetivo de la actualización es el: Rendimiento Almacenamiento persistente Funcionalidad adicional

32 Actualización del rendimiento
Las mejoras de rendimiento se pueden lograr mediante la revisión y realización de las actualizaciones de hardware siguientes: Tarjeta madre CPU RAM

33 Ranuras de expansión

34 Tarjeta de expansión PCI

35 Actualización del CPU

36 Extracción del disipador de calor

37 Actualización de la RAM

38 Conexiones de la fuente de alimentación

39 Actualización de almacenamiento persistente
Las opciones de almacenamiento persistente incluyen: Unidades de disco duro (HDD) Unidades ópticas Discos duros externos Memorias USB Los beneficios de alto nivel incluyen: El espacio adicional para almacenamiento de datos Almacenamiento de datos y recuperación, potencialmente más rápido Combinación segura de almacenamiento interno y externo Flexibilidad en las opciones de configuración

40 Resumen Hay varios componentes necesarios que conforman una computadora de escritorio Las estaciones de trabajo ofrecen mejor rendimiento que las computadoras de escritorio Existen numerosas opciones de procesadores para computadoras de escritorio Como con los procesadores, hay varios tipos de memoria disponible Precauciones de seguridad, ello incluye la seguridad personal y de datos. Protección contra descargas eléctricas y electrostáticas son esenciales Es importante tener las condiciones ambientales aceptables para las computadoras de escritorio Hay numerosas consideraciones de desempeño y mejora al instalar o actualizar componentes del sistema y accesorios dentro de una computadora de escritorio
