C APITULO 1.4 C ISCO N ETWORKING I DENTIFICACIÓN DE LOS NOMBRES, LOS PROPÓSITOS Y LAS CARACTERÍSTICAS DE LOS COMPONENTES INTERNOS.

Presentación del tema: "C APITULO 1.4 C ISCO N ETWORKING I DENTIFICACIÓN DE LOS NOMBRES, LOS PROPÓSITOS Y LAS CARACTERÍSTICAS DE LOS COMPONENTES INTERNOS."— Transcripción de la presentación:

1 C APITULO 1.4 C ISCO N ETWORKING I DENTIFICACIÓN DE LOS NOMBRES, LOS PROPÓSITOS Y LAS CARACTERÍSTICAS DE LOS COMPONENTES INTERNOS

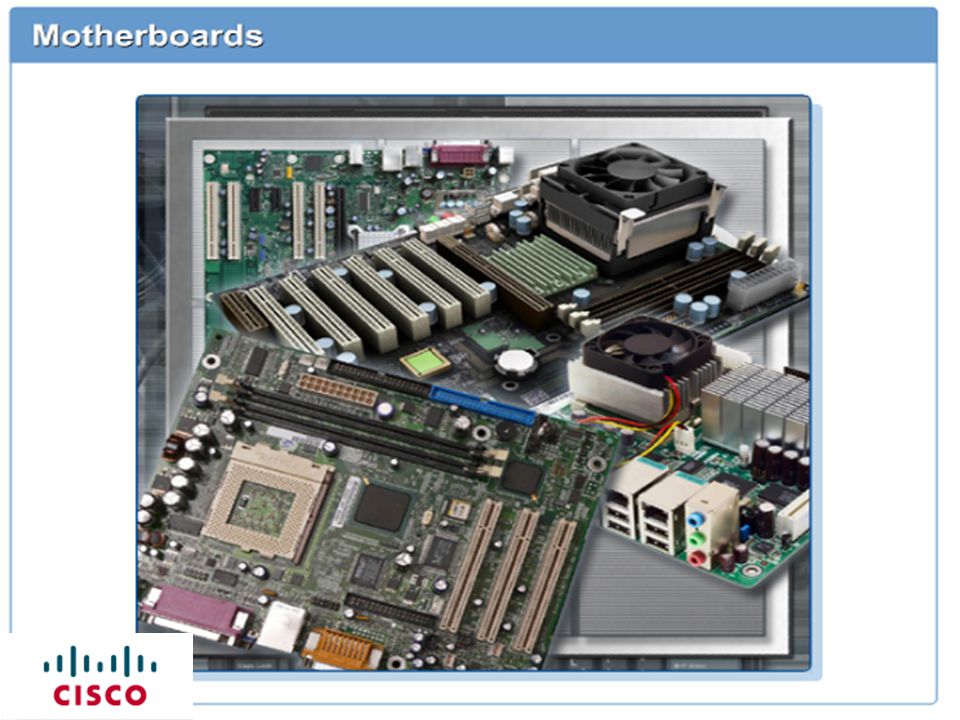

2

3 ¿Q UÉ ES LA M OTHERBOARD ?. La motherboard es la placa principal de circuitos impresos y contiene los buses, también llamados rutas eléctricas, que se encuentran en una computadora. Estos buses permiten que los datos viajen entre los distintos componentes que conforman una computadora.

4 ¿Q UÉ OTROS NOMBRES RECIBE LA M OTHERBOARD ? La motherboard también se conoce como placa del sistema, backplane o placa principal.

5 ¿Q UÉ SON LOS PDA? Un PDA también denominado ordenador de bolsillo, es una computadora de mano originalmente diseñado como agenda electronica (calendario, lista de contactos, bloc de notas y recordatorios) con un sistema de reconocimiento de escritura.

6 ¿Q UÉ DISPOSITIVOS SE ALOJAN EN LA MOTHERBOARD ? Aloja la unidad central de proceso (CPU), las tarjetas de memoria RAM, las ranuras de expansión, el ensamblado del disipador de calor o ventilador, el chip del BIOS, un conjunto de chips y los cables incorporados que interconectan los componentes de la motherboard. También los sockets, los conectores internos y externos, y varios puertos.

7 ¿C UÁLES SON LOS FACTORES DE FORMA QUE EXISTEN PARA UNA MOTHERBOARD ? El factor de forma de las motherboards guarda relación con el tamaño y la forma de la placa. También describe el diseño físico de los diferentes componentes y dispositivos de la motherboard. Existen varios factores de forma para las motherboards.

8 F ACTORES DE FORMA AT: Tecnología avanzada ATX: Tecnología Avanzada Extendida Mini-ATX: Espacio reducido de la tecnología avanzada. Micro-ATX: Espacio reducido de la tecnología avanzada extendida. LPX: Bajo perfil extendido NLX: Nuevo bajo perfil extendido. BTX: Tecnología balanceada extendida

9 “C ONJUNTO DE C HIPS ” El conjunto de chips está compuesto por varios circuitos integrados que se conectan a la motherboard y que controlan la manera en que el hardware del sistema interactúa con la CPU y la motherboard.

10 F UNCIÓN DEL C ONJUNTO DE C HIPS Permite que la CPU se comunique e interactúe con otros componentes de la computadora, y que intercambie datos con la memoria del sistema, o memoria RAM, los controladores del disco duro, las tarjetas de vídeo y otros dispositivos de salida. Establece cuánta memoria puede agregarse a la motherboard. También determina el tipo de conectores de la motherboard.

11 ¿C ÓMO SE LLAMA EL ESPACIO EN DONDE SE CONECTA EL CPU ( CEREBRO ) A LA MOTHERBOARD ? FSB

12 C OMPONENTES DEL CONJUNTO DE C HIPS Northbridge: Controla el acceso a la memoria RAM, la tarjeta de vídeo y las velocidades a las cuales la CPU puede comunicarse con ellas. Southbridge: permite que la CPU se comunique con los discos duros, la tarjeta de sonido, los puertos USB y otros puertos de entrada/salida.

13 5 M ODELOS DE M OTHERBOARD Tarjeta Intel 1gb Ddr2 $ 1,179ºº Tarjeta Intel Dual Core 2.5ghz + 1gb Ram $1,789ºº Tarjeta Asus para AMD $740ºº Dual Core $1,899ºº Intel Dual Core $1,690

14 P ROBLEMA 1 Un usuario tiene un mini gabinete. Que modelo de motherboard necesita? Mini Pc Slim Intel l3 Dual Core 4gb Ddr3 $7,889ºº

15 P ROBLEMA 2 Un usuario requiere ensamblar una computadora. Cual es la mejor motherboard? Tarjeta Intel 1gb Ddr2 $ 1,179ºº
