APIC: Inicativas de la Industria • Tipos de Infraestructura

2 Tipos de Infraestructura

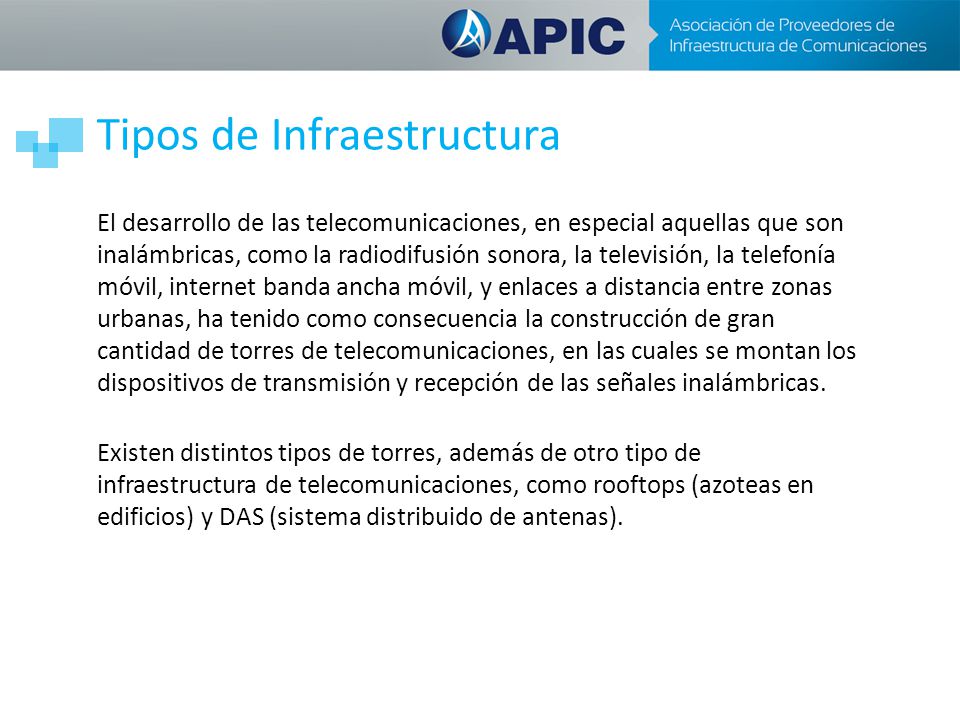

El desarrollo de las telecomunicaciones, en especial aquellas que son inalámbricas, como la radiodifusión sonora, la televisión, la telefonía móvil, internet banda ancha móvil, y enlaces a distancia entre zonas urbanas, ha tenido como consecuencia la construcción de gran cantidad de torres de telecomunicaciones, en las cuales se montan los dispositivos de transmisión y recepción de las señales inalámbricas. Existen distintos tipos de torres, además de otro tipo de infraestructura de telecomunicaciones, como rooftops (azoteas en edificios) y DAS (sistema distribuido de antenas).

3 Tipos de Infraestructura - Torres
Las torres de telecomunicaciones pueden ser de variadas alturas y tipos dependiendo de la aplicación, sin embargo, normalmente se distinguen 3 tipos de torres: Autosoportadas Monopostes Contraventadas

4 Tipos de Infraestructura - Torres
Autosoportadas: Estas torres se construyen sobre terrenos, en áreas urbanas o cerros, y deberán de contar con una cimentación adecuada para poder resistir las fuerzas a las que están sometidas. La geometría de estas torres depende de la altura, la ubicación y del fabricante de la torre. Estas torres pueden ser de base triangular o base cuadrara. Su geometría permite el acceso por el interior de la torre, mediante una escala que a su vez puede ser equipada con anillos guarda vida, cable o riel de seguridad y soportes de cables coaxiales.

5 Tipos de Infraestructura - Torres

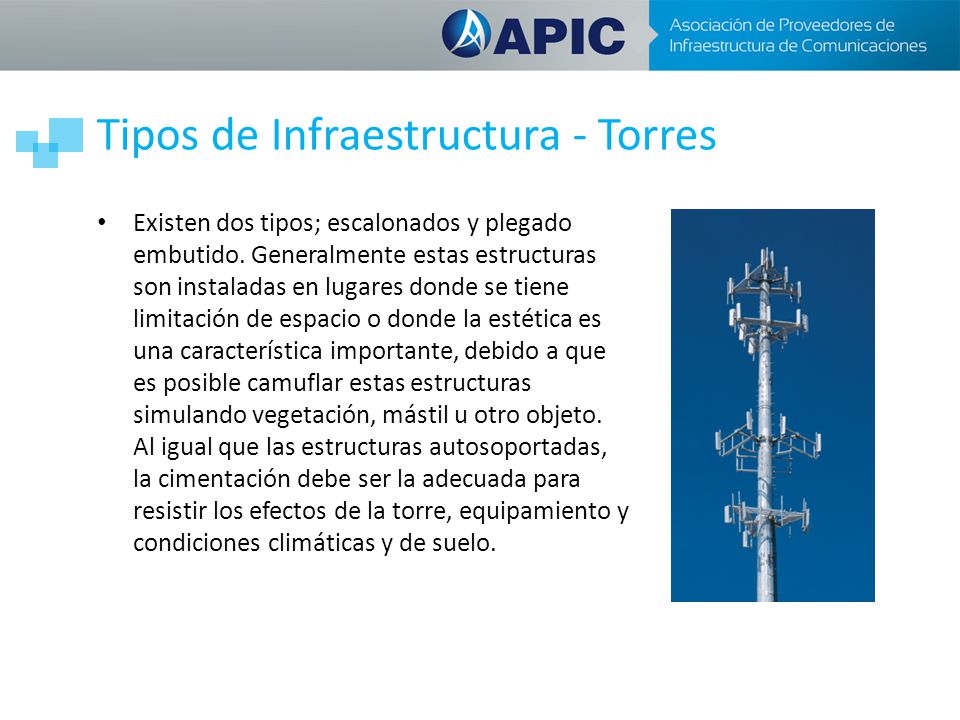

Existen dos tipos; escalonados y plegado embutido. Generalmente estas estructuras son instaladas en lugares donde se tiene limitación de espacio o donde la estética es una característica importante, debido a que es posible camuflar estas estructuras simulando vegetación, mástil u otro objeto. Al igual que las estructuras autosoportadas, la cimentación debe ser la adecuada para resistir los efectos de la torre, equipamiento y condiciones climáticas y de suelo.

6 Tipos de Infraestructura - Torres
Contraventadas: La principal característica de estas torres es que son estructuras de base de menor diámetro que las autosoportadas y que cuentan con tirantes o arriostes a diferentes distancias. Además, se instalan cuando no hay limitaciones en el terreno; en general necesita un área que permita inscribir una circunferencia de radio aproximadamente igual a la mitad de la altura de la torre.

7 Tipos de Infraestructura - Torres
Rooftops: Corresponde a la infraestructura de telecomunicaciones instalada en las azotea de algún inmueble para aprovechar la altura del edificio. Existen distintos tipos de soluciones para rooftop, desde soportes individuales y trípodes con diversos tipos de accesorios para el montaje, hasta torres de baja altura sobre el edificio.

8 Tipos de Infraestructura - Torres
Armonizadas: Las torres camufladas son usadas para mezclarse en los distintos ambientes climáticos y naturales para reducir el impacto estético sobre las áreas que los rodean l sin comprometer la habilidad de acomodar colocalizaciones. Existe varios tipos los cuales se diferencian follaje y corteza, algunos ejemplos son el Pino Australiano, Pino Marino, Palmera, Cipreses, Araucarias y otros tipos de árboles.

9 Tipos de Infraestructura - Torres

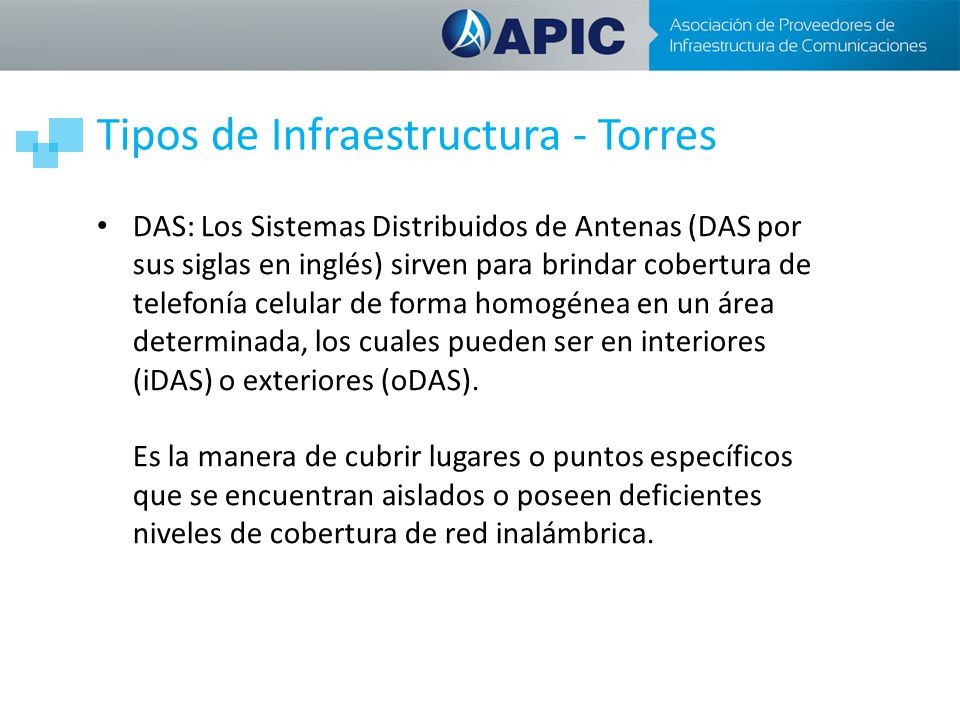

DAS: Los Sistemas Distribuidos de Antenas (DAS por sus siglas en inglés) sirven para brindar cobertura de telefonía celular de forma homogénea en un área determinada, los cuales pueden ser en interiores (iDAS) o exteriores (oDAS). Es la manera de cubrir lugares o puntos específicos que se encuentran aislados o poseen deficientes niveles de cobertura de red inalámbrica.

10 Tipos de Infraestructura - Torres
Indoor DAS: La manera de iluminar con señal un inmueble es a través de ubicar antenas indoor (de tamaño reducido) de manera estratégica a lo largo y ancho del edificio. Estas antenas se conectan a través de cables coaxiales a Unidades de Radiofrecuencia, éstos a su vez son interconectados a través de fibra óptica típicamente para conformar un nodo de la red móvil.

11 Tipos de Infraestructura - Torres
Outdoor DAS: Una instalación típica de outdoor DAS (oDAS) contempla Unidades de Radio Frecuencia con antenas emplazados estratégicamente en postes, luminarias u otra estructura existente. Los nodos están conectador vía fibra óptica (u otro medio) a un concentrador (hub). El concentrador contiene equipamiento del operador neutral y/o las estaciones base de los operadores de telefonía móvil.
